В данной статье представлено техническое руководство по кузову самосвала КАМАЗ 55111, которое включает в себя подробные схемы, размеры и описание принципа работы гидравлического подъемного механизма (ГПМ). Мы рассмотрим типичные неисправности, с которыми могут столкнуться владельцы и операторы данной модели, а также предложим эффективные методы ремонта и модернизации конструкции. Эта информация будет полезна как профессиональным механикам, так и владельцам техники, стремящимся поддерживать свой самосвал в исправном состоянии и продлить срок его службы.
Конструктивные особенности и геометрия платформы
Базовая конструкция кузова модели 55111 представляет собой сварную цельнометаллическую платформу ковшового типа, разработанную для эффективной разгрузки сыпучих материалов.
Задняя стенка имеет наклонную геометрию, что позволяет материалу самопроизвольно высыпаться без использования вибраторов или принудительной выгрузки.
В отличие от предыдущих моделей, здесь внедрено усиленное днище, которое принимает основные ударные нагрузки во время погрузки.
При необходимости замены элементов важно помнить, что толщина металла в различных зонах может различаться в зависимости от расчетных напряжений.
Для работы со скальными породами часто устанавливаются дополнительные накладки, которые значительно увеличивают срок службы узла.
Материалы и силовой набор
Основным сырьем для изготовления платформ является низколегированная сталь, обладающая высокой прочностью и хорошей свариваемостью.
Силовой каркас состоит из лонжеронов, поперечин и вертикальных стоек, формируя жесткую конструкцию.
Важно применять электроды, соответствующие типу стали, при выполнении сварочных работ, чтобы избежать трещин в сварных швах.
Качество сварных соединений напрямую влияет на срок службы устройства в условиях вибрации.
Регулярный визуальный контроль сварных швов позволяет выявлять микротрещины на ранних стадиях.
Особое внимание следует уделить местам крепления кузова к раме автомобиля, где наблюдается максимальная концентрация напряжений.
Ниже представлены ключевые характеристики стандартной платформы.
| Параметр | Значение |
|---|---|
| Грузоподъемность | 13 тонн |
| Объем платформы | 6.6 м³ |
| Угол подъема | 60 градусов |
Интересные факты
Вот несколько интересных фактов о техническом руководстве по кузову КАМАЗ 55111:
Универсальность конструкции: Кузов КАМАЗ 55111 разработан с учетом различных условий эксплуатации, что позволяет использовать его как для перевозки грузов, так и для выполнения специализированных задач, таких как установка различных надстроек (например, бортовые платформы, фургоны или самосвалы).
Материалы и технологии: В производстве кузова используются высокопрочные стали и современные технологии сварки, что обеспечивает долговечность и надежность конструкции. Это позволяет кузову выдерживать значительные нагрузки и воздействие агрессивных внешних факторов.
Обслуживание и ремонт: Техническое руководство по кузову КАМАЗ 55111 включает подробные инструкции по обслуживанию и ремонту, что облегчает работу механиков и владельцев. Это позволяет быстро выявлять и устранять неисправности, что значительно увеличивает срок службы автомобиля и снижает затраты на его эксплуатацию.

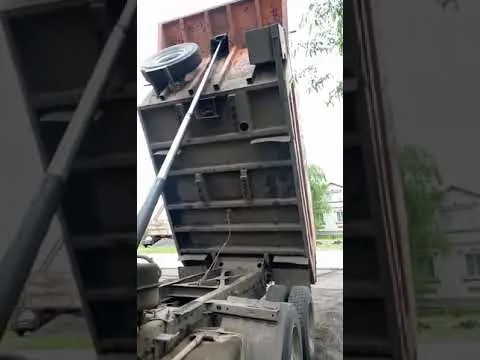

Механизм опрокидывания и гидравлическая система
Работа самосвального механизма основана на взаимодействии гидравлического цилиндра и системы рычагов, которые передают усилие на платформу.
Ключевым компонентом этой системы является телескопический гидроцилиндр, который при подаче масла выдвигается и поднимает кузов.
Если подъем происходит с рывками или задержками, это может указывать на наличие воздуха в системе или на износ уплотнительных элементов.
На практике часто наблюдается, что масло нагревается выше допустимого уровня, что снижает эффективность работы механизма.
Чтобы избежать подобных проблем, важно регулярно проверять уровень жидкости и состояние фильтров.
Управление и распределение потоков
Управление гидравлической системой осуществляется через коробку отбора мощности (КОМ), активируемую от двигателя.
Водитель с помощью пневматического крана отправляет сигнал для активации КОМ, что запускает насос.
Ключевым элементом безопасности является ограничитель подъема, который предотвращает опрокидывание автомобиля.
При неисправности ограничителя возрастает риск переворота техники на неровных участках.
Регулярная проверка работы клапанов и предохранителей — необходимая часть технического обслуживания.
Система гидравлики требует поддержания чистоты рабочей жидкости, так как абразивные частицы могут быстро вывести из строя насос и гидроцилиндр.
Замена фильтров должна проводиться строго в соответствии с установленным регламентом.
Любые необычные звуки во время работы гидравлической системы требуют немедленной остановки и диагностики.
| Компонент | Функция |
|---|---|
| Гидроцилиндр | Обеспечение подъемного усилия |
| Насос | Генерация давления в системе |
Типичные неисправности и методы восстановления
В процессе эксплуатации кузов КАМАЗ 55111 подвержен значительному износу, что приводит к различным дефектам.
Одной из самых распространенных проблем является образование трещин в днище и на боковых стенках, вызванное ударными нагрузками.
При возникновении сквозной коррозии простое заваривание отверстия не решит проблему — необходимо вырезать поврежденный участок.
Также часто наблюдается износ втулок и пальцев, соединяющих кузов с рамой, что может привести к люфтам и стукам.
Деформация задней стенки может вызвать заклинивание борта при разгрузке тяжелых и липких грузов.
Ремонт днища и бортов
Восстановление геометрии днища начинается с тщательной очистки поверхности от загрязнений и остатков груза.
Поврежденные участки вырезаются с небольшим запасом, после чего устанавливаются новые вставки из стали, аналогичной оригиналу.
Ключевым моментом является обеспечение сквозного провара швов, что необходимо для восстановления прочности конструкции.
При замене листов днища рекомендуется одновременно усиливать поперечины, если на них есть признаки усталости металла.
Качество ремонта во многом зависит от квалификации сварщика и соблюдения технологии.
Ремонт бортов часто требует применения стяжных устройств для восстановления геометрии перед заваркой трещин.
Игнорирование корректировки геометрии может привести к быстрому повторному разрушению сварного шва.
После завершения сварочных работ швы следует зачистить и обработать антикоррозийным составом.
Модернизация и усиление конструкции
Чтобы продлить срок службы кузова, многие владельцы автомобилей укрепляют несущие элементы.
Одним из самых эффективных способов является добавление дополнительных ребер жесткости на борта и днище.
Если вы планируете перевозить тяжелые инертные материалы, стандартная конструкция может оказаться недостаточной.
Установка защитных козырьков на борта показала свою эффективность, так как они предотвращают просыпание груза.
Такое обновление позволяет адаптировать транспортное средство к специфическим условиям эксплуатации без необходимости покупки нового автомобиля.
Установка дополнительных элементов
Усиление конструкции начинается с установки уголков или трубчатых профилей в местах с наибольшей нагрузкой.
Важно избегать перегрузки конструкции, так как увеличение её массы может негативно сказаться на полезной грузоподъемности.
Ключевым аспектом является точный расчет весового баланса при внесении изменений.
Использование высокопрочных сталей позволяет уменьшить вес усиливающих элементов, сохраняя необходимую прочность.
Все работы по модернизации должны выполняться с учетом норм безопасности дорожного движения.
После установки дополнительных элементов необходимо провести контрольную взвеску автомобиля.
Это поможет убедиться, что нагрузка на оси не превышает допустимые пределы.
Регулярный осмотр мест усиления позволит своевременно выявлять возможные проблемы.
- Игнорирование подготовки кромок — заварка трещин без предварительной обработки приводит к неполному провару и быстрому разрушению шва.
- Использование некачественных материалов — применение обычной листовой стали вместо износостойкой значительно снижает срок службы восстановленного участка.
- Нарушение последовательности сварки — сварка «в одну точку» вызывает локальные перегревы и деформацию металла, что нарушает геометрию.
- Отсутствие антикоррозийной обработки — незащищенные сварные швы быстро подвержены коррозии, что приводит к дальнейшим проблемам.
⚠️ Внимание: Проведение сварочных работ на раме и кузове требует снятия давления в гидравлической системе и отключения массы, чтобы избежать повреждения электроники и гидравлики.
⚠️ Внимание: Эксплуатация автомобиля с деформированным кузовом запрещена, так как это может привести к смещению центра тяжести и опрокидыванию во время движения.
Обеспечение долговечности при эксплуатации
Долговечность кузова зависит не только от качества ремонта, но и от культуры его использования.
Равномерное распределение груза по платформе снижает локальные нагрузки на днище.
Если вы не можете контролировать процесс погрузки, старайтесь не превышать установленную грузоподъемность.
Резкое сбрасывание груза с большой высоты создает ударную волну, способную повредить сварные соединения.
Регулярная очистка кузова от остатков груза предотвращает коррозию и нарушения в балансировке.
⚠️ Важно: Перед началом движения всегда проверяйте, что кузов полностью опущен и зафиксирован, чтобы избежать контакта с линиями электропередач или мостами.
Соблюдение простых правил эксплуатации значительно увеличивает срок службы кузова КАМАЗ 55111.
Своевременное устранение мелких повреждений помогает избежать серьезных аварийных ситуаций.
Правильный уход за гидравлической системой обеспечивает надежную работу механизма опрокидывания.
Техническое обслуживание кузова
Техническое обслуживание кузова КАМАЗ 55111 является важной частью общего ухода за автомобилем, обеспечивающей его долговечность и надежность. Правильное обслуживание кузова позволяет предотвратить коррозию, механические повреждения и другие проблемы, которые могут возникнуть в процессе эксплуатации.
Регулярные осмотры
Первым шагом в техническом обслуживании кузова является регулярный осмотр. Рекомендуется проводить визуальный контроль кузова не реже одного раза в месяц. Особое внимание следует уделять следующим аспектам:
- Состояние лакокрасочного покрытия: Проверяйте наличие сколов, царапин и трещин, которые могут привести к коррозии.
- Коррозия: Обратите внимание на места, где может скапливаться влага, такие как арки колес, днище и соединения кузова.
- Механические повреждения: Осмотрите кузов на наличие вмятин и других повреждений, которые могут возникнуть в результате столкновений или неаккуратной эксплуатации.
Очистка кузова
Регулярная очистка кузова от грязи, пыли и химических реагентов, используемых для обработки дорог в зимний период, способствует предотвращению коррозии. Рекомендуется использовать нейтральные моющие средства и мягкие губки, чтобы не повредить лакокрасочное покрытие. После мойки кузов следует тщательно высушить, чтобы избежать образования капель, которые могут привести к коррозии.
Полировка и восковая обработка
Полировка кузова помогает восстановить блеск и защитить лакокрасочное покрытие от внешних воздействий. Рекомендуется проводить полировку не реже одного раза в год. Восковая обработка создает защитный слой, который предотвращает воздействие влаги и ультрафиолетовых лучей. Воск следует наносить на чистый и сухой кузов, равномерно распределяя его по поверхности.
Проверка и замена уплотнителей
Уплотнители дверей, окон и других элементов кузова играют важную роль в защите от влаги и пыли. Регулярно проверяйте их состояние на наличие трещин и износа. При необходимости заменяйте уплотнители, чтобы обеспечить герметичность кузова и предотвратить попадание влаги внутрь автомобиля.
Защита от коррозии
Для защиты кузова от коррозии рекомендуется использовать антикоррозийные средства. Они могут быть нанесены как на заводе, так и в процессе эксплуатации. Обратите внимание на обработку скрытых полостей и днища, так как именно в этих местах коррозия может развиваться незаметно. Также стоит рассмотреть возможность применения защитных пленок на наиболее уязвимых участках кузова.
Ремонт кузова
В случае обнаружения повреждений кузова, таких как вмятины или коррозия, необходимо незамедлительно проводить ремонтные работы. Мелкие вмятины можно устранить с помощью специальных инструментов, в то время как более серьезные повреждения могут потребовать профессионального вмешательства. Коррозию следует обрабатывать, удаляя ржавчину и нанося антикоррозийные составы.
Заключение
Техническое обслуживание кузова КАМАЗ 55111 требует регулярного внимания и заботы. Следуя рекомендациям по осмотру, очистке, полировке и защите, можно значительно продлить срок службы автомобиля и сохранить его эстетические качества. Не забывайте, что своевременное выявление и устранение проблем поможет избежать более серьезных затрат на ремонт в будущем.
Регулярные проверки и профилактика
Регулярные проверки и профилактика кузова КАМАЗ 55111 являются важными аспектами, которые способствуют увеличению срока службы автомобиля и обеспечивают его надежную эксплуатацию. Профилактические мероприятия должны проводиться в соответствии с установленными рекомендациями производителя и включать в себя несколько ключевых этапов.
1. Визуальный осмотр кузова
Первым шагом в профилактике является регулярный визуальный осмотр кузова. Необходимо проверять наличие видимых повреждений, таких как вмятины, трещины и коррозия. Особое внимание следует уделить местам, где кузов может подвергаться механическим повреждениям, например, на стыках и сварных швах.
2. Проверка лакокрасочного покрытия
Лакокрасочное покрытие кузова защищает металл от коррозии. Поэтому важно регулярно проверять его состояние. Если обнаружены сколы или трещины, необходимо немедленно произвести их восстановление, чтобы предотвратить дальнейшее разрушение. Рекомендуется использовать качественные краски и лаки, соответствующие спецификациям производителя.
3. Обработка антикоррозийными средствами
Для защиты кузова от коррозии рекомендуется проводить обработку антикоррозийными средствами. Это особенно актуально в условиях повышенной влажности или в регионах с агрессивным климатом. Обработка должна проводиться не реже одного раза в год, а также после каждого зимнего сезона, когда кузов подвергается воздействию соли и химических реагентов.
4. Проверка герметичности
Герметичность кузова также играет важную роль в его долговечности. Необходимо проверять уплотнители дверей, окон и других элементов на наличие повреждений. При обнаружении износа или трещин уплотнители следует заменить, чтобы предотвратить попадание влаги внутрь кузова.
5. Устранение загрязнений
Регулярная мойка кузова помогает удалить грязь, пыль и другие загрязнения, которые могут способствовать коррозии. Рекомендуется использовать нейтральные моющие средства, чтобы не повредить лакокрасочное покрытие. Особое внимание следует уделять труднодоступным местам, где может скапливаться грязь.
6. Проверка креплений и элементов кузова
Необходимо регулярно проверять крепления кузова, включая болты, гайки и другие соединительные элементы. Ослабленные крепления могут привести к деформации кузова и его повреждению. В случае обнаружения ослабленных элементов их следует подтянуть или заменить.
7. Профессиональное обслуживание
Рекомендуется периодически обращаться в специализированные сервисные центры для проведения профессионального обслуживания кузова. Квалифицированные специалисты могут выявить скрытые дефекты и провести необходимые ремонтные работы, что значительно увеличит срок службы автомобиля.
Следуя этим рекомендациям, владельцы КАМАЗ 55111 смогут обеспечить надежную эксплуатацию своего автомобиля и минимизировать риск возникновения серьезных проблем с кузовом в будущем.
Покраска и защита от коррозии
Покраска кузова КАМАЗ 55111 является важным этапом, который не только придаёт автомобилю эстетический вид, но и защищает его от негативного воздействия окружающей среды. Коррозия, вызванная воздействием влаги, соли и химических веществ, может существенно сократить срок службы автомобиля, поэтому правильная покраска и защита кузова имеют первостепенное значение.
Перед началом покраски необходимо провести тщательную подготовку поверхности кузова. Это включает в себя следующие этапы:
- Очистка кузова: Удалите грязь, пыль и старую краску с помощью моющих средств и щёток. Важно использовать специальные средства, которые не повредят металл.
- Обработка ржавчины: Если на кузове имеются участки с коррозией, их необходимо обработать. Для этого используются шлифовальные машины или наждачная бумага, а также специальные антикоррозийные составы.
- Грунтовка: После очистки и обработки кузова следует нанести грунтовку. Она создаёт защитный слой, который улучшает адгезию краски и защищает металл от коррозии. Рекомендуется использовать эпоксидные или акриловые грунты.
После подготовки кузова можно переходить к покраске. Важно выбрать качественные краски, которые обеспечивают долговечность и защиту. Наиболее распространённые типы красок для автомобилей:
- Акриловые краски: Обладают хорошей стойкостью к ультрафиолетовому излучению и механическим повреждениям. Они быстро сохнут и легко наносятся.
- Полиуретановые краски: Обеспечивают высокую прочность и устойчивость к химическим веществам. Они идеально подходят для грузовых автомобилей, работающих в сложных условиях.
- Металлик и перламутр: Эти краски придают кузову особый блеск и глубину цвета, однако требуют более тщательной подготовки и нанесения.
Процесс покраски включает в себя несколько слоёв. Рекомендуется наносить минимум два слоя краски, чтобы обеспечить равномерное покрытие и защиту. Каждый слой должен хорошо высохнуть перед нанесением следующего. Для достижения наилучшего результата можно использовать пневматические распылители, которые обеспечивают равномерное распределение краски.
После завершения покраски необходимо провести финишную обработку. Это может включать полировку кузова для достижения блеска и защиты от внешних факторов. Также рекомендуется нанести защитные воски или специальные полироли, которые создают дополнительный защитный слой.
Для защиты кузова от коррозии также важно регулярно проводить осмотр и обслуживание. Рекомендуется:
- Проверять состояние краски и грунтовки, особенно в местах, подверженных механическим повреждениям.
- Своевременно устранять сколы и трещины, чтобы предотвратить попадание влаги на металл.
- Использовать антикоррозийные составы для обработки скрытых полостей и мест соединений.
Следуя этим рекомендациям, можно значительно продлить срок службы кузова КАМАЗ 55111 и сохранить его внешний вид на долгие годы.
Выбор материалов и технологий
При разработке кузова для КАМАЗ 55111 особое внимание уделяется выбору материалов и технологий, которые обеспечивают долговечность, надежность и экономичность эксплуатации автомобиля. Кузов является одной из ключевых частей грузового автомобиля, и его характеристики напрямую влияют на общую производительность и эффективность работы транспортного средства.
Основным материалом, используемым для производства кузова КАМАЗ 55111, является сталь. Стальные конструкции обеспечивают высокую прочность и устойчивость к механическим повреждениям, что особенно важно для работы в тяжелых условиях. В зависимости от требований к кузову, могут использоваться различные марки стали, такие как углеродная, легированная и нержавеющая. Углеродная сталь, например, обладает хорошими сварочными свойствами и высокой прочностью, что делает её идеальным выбором для основных элементов кузова.
Для повышения коррозионной стойкости кузова применяются специальные антикоррозионные покрытия. Это может быть как грунтовка, так и более сложные системы, включающие несколько слоев защитных материалов. Использование таких покрытий значительно увеличивает срок службы кузова, особенно при эксплуатации в условиях повышенной влажности или в агрессивной среде.
Важным аспектом является также выбор технологии производства кузова. Наиболее распространенными методами являются сварка и штамповка. Сварка позволяет создавать прочные соединения между элементами кузова, а также обеспечивает возможность ремонта в случае повреждений. Штамповка, в свою очередь, позволяет изготавливать детали кузова с высокой точностью и минимальными отходами материала, что снижает себестоимость производства.
Современные технологии, такие как лазерная резка и роботизированная сварка, также находят применение в производстве кузова КАМАЗ 55111. Лазерная резка обеспечивает высокую точность и чистоту реза, что уменьшает необходимость в последующей обработке. Роботизированная сварка позволяет значительно увеличить скорость и качество сварочных работ, что в свою очередь влияет на общую производительность и надежность кузова.
Кроме того, в последние годы наблюдается тенденция к использованию композитных материалов в производстве кузовов. Композиты, такие как стеклопластик или углепластик, обладают высокой прочностью при низком весе, что может привести к снижению общего веса автомобиля и увеличению его грузоподъемности. Однако, использование таких материалов требует более сложных технологий обработки и может увеличить стоимость производства.
Таким образом, выбор материалов и технологий для кузова КАМАЗ 55111 является многогранным процессом, который требует учета множества факторов, включая эксплуатационные характеристики, стоимость, условия работы и требования к безопасности. Правильный выбор обеспечит надежность и долговечность кузова, что, в свою очередь, положительно скажется на общей эффективности работы автомобиля.
Адаптация кузова под специфические условия эксплуатации
Кузов КАМАЗ 55111, как и любой другой элемент грузового автомобиля, должен быть адаптирован к специфическим условиям эксплуатации. Это особенно важно для обеспечения долговечности, надежности и безопасности транспортного средства. В зависимости от назначения автомобиля, условия эксплуатации могут варьироваться от городских дорог до сложных бездорожных маршрутов. Рассмотрим основные аспекты адаптации кузова.
1. Материалы и конструкция кузова
Для повышения прочности и устойчивости к внешним воздействиям, кузов КАМАЗ 55111 может быть изготовлен из различных материалов. Сталь, алюминий и композитные материалы – это основные варианты, которые могут использоваться в зависимости от требований к весу и прочности. Например, использование высокопрочной стали позволяет значительно увеличить срок службы кузова при эксплуатации в тяжелых условиях.
2. Защита от коррозии
Коррозия – одна из основных проблем, с которой сталкиваются кузова грузовых автомобилей. Для защиты от коррозии рекомендуется использовать антикоррозийные покрытия и специальные составы, которые наносятся на кузов. Также стоит обратить внимание на конструкцию кузова, чтобы минимизировать скопление влаги и грязи в труднодоступных местах.
3. Модификации кузова
В зависимости от специфики работы, кузов может быть модифицирован. Например, для перевозки сыпучих грузов целесообразно установить кузов с повышенной высотой бортов или использовать тент для защиты от атмосферных осадков. Для транспортировки длинномерных грузов можно установить специальные крепления и дополнительные элементы, такие как боковые борта или подъемные механизмы.
4. Устойчивость к механическим повреждениям
При эксплуатации в сложных условиях кузов может подвергаться механическим повреждениям. Для повышения устойчивости к ударам и царапинам рекомендуется использовать усиленные конструкции, а также специальные защитные элементы, такие как уголки и накладки. Это позволит значительно продлить срок службы кузова и снизить затраты на его ремонт.
5. Учет климатических условий
Климатические условия также играют важную роль в эксплуатации кузова. В регионах с низкими температурами необходимо учитывать возможность замерзания воды в кузове, что может привести к деформации. В таких случаях рекомендуется использовать специальные теплоизоляционные материалы и конструкции, которые предотвратят накопление влаги.
6. Обслуживание и уход
Регулярное обслуживание и уход за кузовом – это залог его долговечности. Необходимо проводить периодические осмотры, очищать кузов от грязи и пыли, а также проверять состояние антикоррозийного покрытия. Важно также следить за состоянием крепежных элементов и при необходимости их заменять.
Адаптация кузова КАМАЗ 55111 под специфические условия эксплуатации требует комплексного подхода, включающего выбор материалов, защитные меры, модификации и регулярное обслуживание. Это позволит обеспечить надежность и долговечность автомобиля в любых условиях.
