В статье "Изготовление кузовов на Камаз: технологии и этапы" мы подробно рассмотрим процесс производства самосвальных кузовов, который включает в себя выбор качественных материалов, таких как сталь, а также ключевые этапы, такие как сварка, покраска и контроль качества. Эта информация будет полезна как специалистам в области машиностроения, так и тем, кто интересуется производственными технологиями, поскольку понимание всех этапов изготовления кузовов позволяет обеспечить долговечность и надежность конечного продукта.
Подбор материалов и расчет конструктива
Долговечность самосвальной платформы зависит от правильного выбора металлопроката. Для силовых компонентов рамы, лонжеронов и поперечин обычно используют конструкционную сталь 09Г2С, которая обладает высокой хладостойкостью и хорошей свариваемостью. Борта и днище чаще всего изготавливают из стали Ст3сп или Ст20. Однако для работы с тяжелыми абразивными материалами рекомендуется применять износостойкие стали, такие как Hardox или их российские аналоги, что значительно увеличивает срок службы изделия.
Толщина металла рассчитывается индивидуально для каждой модели шасси. Для стандартных кузовов объемом 10-12 кубов на шасси КамАЗ-65115 или КамАЗ-6520 толщина борта обычно составляет от 4 до 6 мм, а днища — от 6 до 8 мм. Для усиления лонжеронов необходимо использовать швеллеры или профильные трубы с толщиной стенки не менее 6-8 мм, чтобы они выдерживали динамические нагрузки при подъеме груза.
⚠️ Важно: Применение металла меньшей толщины, чем указано в проектной документации, строго запрещено, так как это может привести к деформации кузова при полной загрузке.
При проектировании следует учитывать не только статическую нагрузку, но и динамические коэффициенты, возникающие при движении по неровным поверхностям. Конструкция должна иметь запас прочности, особенно в местах сварных швов и технологических отверстий. Для тяжелых условий эксплуатации используется схема «ковша», где борта и днище изготавливаются из единого гнутого листа или усиливаются мощными вертикальными стойками.
Сравнение материалов для бортов
Выбор между стандартной конструкционной сталью и высокопрочными аналогами существенно влияет на стоимость и массу изделия. Ниже представлено сравнение основных типов, применяемых в производстве.
| Тип материала | Предел текучести (МПа) | Область применения |
|---|---|---|
| Ст3сп / Ст20 | 235-245 | Легкие грузы, сыпучие материалы с небольшой фракцией |
| 09Г2С | 325-345 | Несущие элементы каркаса, борта для тяжелых грузов |
| Hardox 450 | 1250-1350 | Днища для абразивных материалов, ковши экскаваторов |
Использование высокопрочных сталей позволяет уменьшить толщину листа при сохранении необходимой прочности, что увеличивает полезную нагрузку транспортного средства. Однако такие материалы требуют особых условий сварки и предварительного подогрева кромок, чтобы избежать трещин в зоне термического воздействия.
| Этап технологии | Описание процесса | Оборудование и материалы |
|---|---|---|
| Проектирование | Разработка чертежей и 3D-моделей кузова | CAD-системы, инженерные программы |
| Изготовление деталей | Лазерная резка, гибка и сварка металлических листов | Лазерные резаки, гибочные станки, сварочные аппараты |
| Сборка кузова | Монтаж всех компонентов и проверка на прочность | Сборочные линии, инструменты для монтажа |
| Покраска | Нанесение защитного и декоративного покрытия | Покрасочные камеры, краскопульты |
| Контроль качества | Проверка на соответствие стандартам и спецификациям | Измерительные инструменты, тестовые стенды |
Интересные факты
Вот несколько интересных фактов о технологии изготовления самосвальных кузовов на КамАЗ:
Композитные материалы: В последние годы на КамАЗ начали использовать композитные материалы для изготовления кузовов самосвалов. Это позволяет значительно снизить вес кузова, что в свою очередь увеличивает грузоподъемность автомобиля и улучшает его топливную эффективность.
Автоматизация процессов: На заводах КамАЗ активно внедряются современные технологии автоматизации и роботизации. Это не только ускоряет процесс производства, но и повышает качество сборки, снижая количество брака и улучшая общие эксплуатационные характеристики самосвалов.
Модульная конструкция: Самосвальные кузова КамАЗ часто изготавливаются по модульному принципу, что позволяет легко заменять или модернизировать отдельные элементы кузова. Это делает их более универсальными и адаптируемыми под различные условия эксплуатации и требования клиентов.

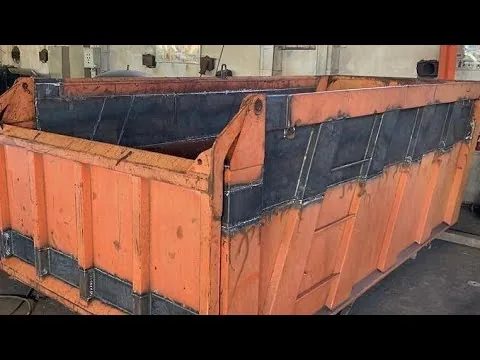

Технология раскроя и сборки каркаса
Процесс производства начинается с раскроя листового и сортового металлопроката по утвержденной раскройной карте. Для достижения высокой точности резки применяются плазменные или лазерные установки, что позволяет получить кромки, не требующие дополнительной механической обработки. При работе с профильными трубами и швеллерами используются ленточнопильные станки, обеспечивающие ровный рез под заданными углами.
Сборка каркаса осуществляется на специализированных стапель-плитах с использованием кондукторов и фиксаторов. Это гарантирует строгое соблюдение геометрических параметров, что крайне важно для последующей установки кузова на раму автомобиля КамАЗ. Первоначальная сборка выполняется на прихватках, после чего проводится контроль диагоналей и плоскостности основания.
Сварка основных узлов производится полуавтоматическим способом в среде защитных газов (смесь аргона и углекислого газа). Этот метод обеспечивает высокую производительность и качество сварного шва, защищенного от окислительных процессов. Все стыковые и угловые швы должны быть проварены с катетом, соответствующим толщине свариваемых деталей, обычно составляющим 0,7-0,8 от толщины более тонкой детали.
Особое внимание уделяется зоне крепления кузова к раме автомобиля. В этом месте устанавливаются усиленные кронштейны («балдахины»), которые принимают на себя основные скручивающие нагрузки. Расположение этих элементов должно строго соответствовать расположению лонжеронов рамы шасси, чтобы избежать концентрации напряжений в одной точке.
Сварочные материалы и режимы
Качество сварного соединения зависит от правильного выбора режима сварки и материалов. Для стали 09Г2С и Ст3 рекомендуется использовать проволоку диаметром 1.2 мм марки Св-08Г2С.
- Подготовьте кромки под углом 30-45 градусов, если толщина превышает 6 мм.
- Убедитесь, что зазор между кромками составляет 2-4 мм для качественного провара корня шва.
- Установите ток сварки в пределах 180-220 Ампер в зависимости от положения шва.
- Ведите сварку углом «на себя» или «под углом» для достижения необходимой глубины проплавления.
После завершения основных швов очистите сварные соединения от шлака и металлических брызг. Визуальный осмотр поможет выявить внешние дефекты, такие как подрезы, свищи или неровности шва. При обнаружении недостатков их следует устранить и заварить.
⚠️ Важно: Запрещается выполнять сварку кузовных элементов в воздухе или без надежной фиксации, так как это может привести к деформации конструкции и нарушению ее геометрии.
Монтаж бортов и гидравлической системы
После завершения сборки несущего каркаса начинается установка бортовых листов и усилителей. Борта монтируются с учетом технологических зазоров, необходимых для компенсации температурных изменений металла. Крепление бортов к каркасу осуществляется с помощью приварных уголков или прямой сварки по всему периметру, с дополнительным усилением вертикальными стойками.
Одновременно с установкой металлоконструкций происходит монтаж гидравлической системы подъема кузова. Для самосвалов марки КамАЗ чаще всего используются телескопические гидроцилиндры с механизмами «качающаяся голова» или «подъем через коромысло». Выбор схемы зависит от типа кузова и необходимого угла подъема.
Установка гидравлической системы требует внимательной прокладки рукавов высокого давления (РВД) и их защиты от механических повреждений. Шланги не должны соприкасаться с острыми краями металла или сильно нагреваемыми частями выхлопной системы. Все соединения должны быть затянуты с соблюдением рекомендованного момента и проверены на герметичность.
Установка гидроцилиндра
Крепление гидроцилиндра к кузову и раме осуществляется с помощью специальных проушин, в которые вставляются пальцы и втулки, обработанные консистентной смазкой. Это решение обеспечивает подвижность соединения и помогает компенсировать возможные перекосы в процессе эксплуатации.
| Тип установки | Грузоподъемность | Угол подъема |
|---|---|---|
| Под кузов (телескоп) | до 20 тонн | 45-50 градусов |
| За кабину (коромысло) | до 30 тонн | 50-60 градусов |
Ключевым моментом является установка ограничителей подъема кузова, которые предотвращают его опрокидывание при превышении допустимого угла. Датчики или механические упоры должны быть настроены так, чтобы исключить контакт штока гидроцилиндра с корпусом или карданным валом.
После завершения сборки всех компонентов проводится первая опрессовка гидросистемы. Насос запускается на холостом ходу для удаления воздуха из системы, затем выполняется серия подъемов и опусканий кузова без нагрузки. Это позволяет проверить работу золотникового распределителя и убедиться в отсутствии утечек в соединениях.

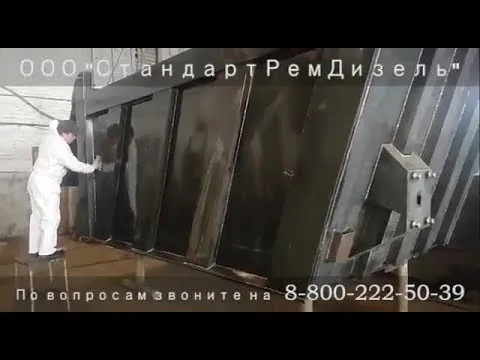

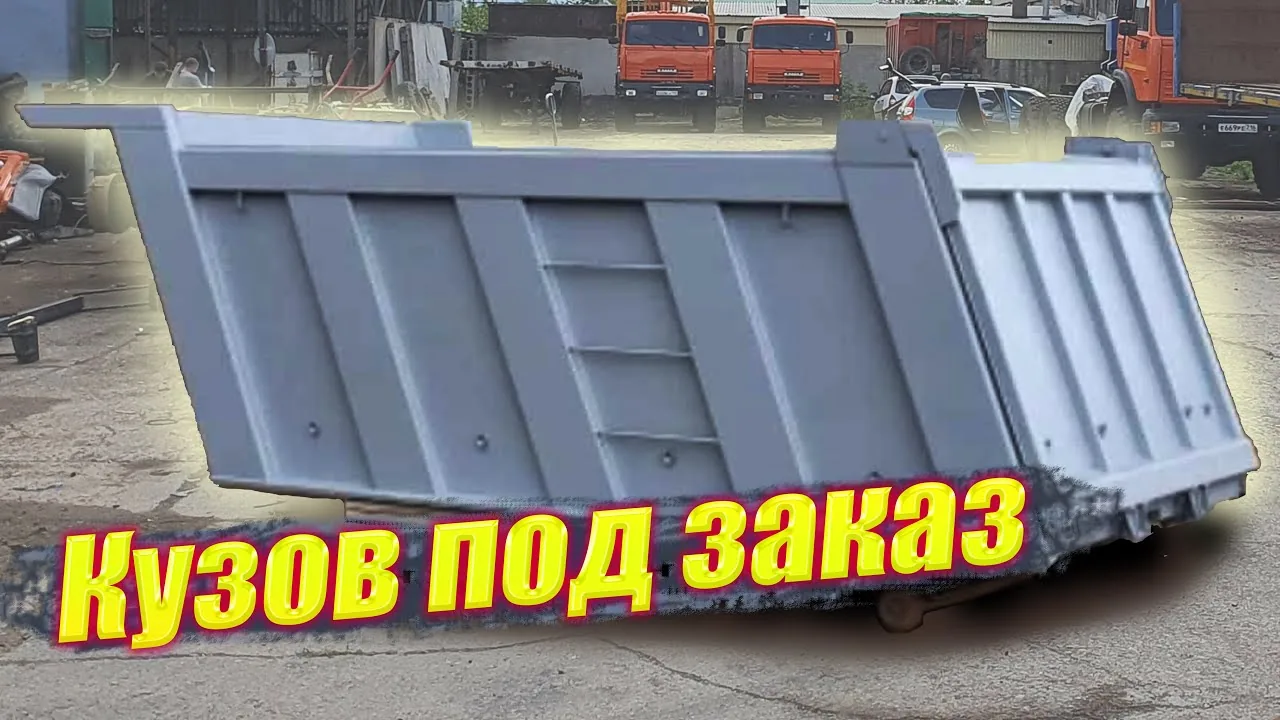

Антикоррозийная обработка и покраска
Финишная отделка кузова — это не только эстетический, но и защитный этап, который увеличивает срок службы изделия. Процесс начинается с тщательной механической очистки всех поверхностей от ржавчины, окалины и сварочных брызг. Наилучшим вариантом для этого является дробеструйная обработка, которая создает необходимый профиль шероховатости для лучшего сцепления лакокрасочного покрытия.
После удаления жировых загрязнений на поверхность наносится эпоксидный грунт с отличными антикоррозийными свойствами. Грунтование должно проводиться в два слоя с промежуточной сушкой. Важно соблюдать температурные условия и уровень влажности, указанные производителем. Особое внимание следует уделять труднодоступным участкам, внутренним полостям лонжеронов и сварным швам.
Финишное покрытие выполняется с использованием алкидных или полиуретановых эмалей, которые устойчивы к механическим повреждениям и воздействию горюче-смазочных материалов. Цвет краски выбирается в соответствии с корпоративными стандартами заказчика или заводской палитрой КамАЗ (оранжевый, синий, зеленый). Толщина сухого слоя покрытия должна составлять не менее 80-100 мкм.
Типичные ошибки при окраске
Качество окраски часто ухудшается из-за несоблюдения технологических процессов. Ниже представлены наиболее частые проблемы, возникающие при кустарном производстве.
- Неправильная подготовка поверхности — покраска на ржавчину или масляные остатки приводит к быстрому отслаиванию краски и образованию коррозии под покрытием.
- Нарушение межслойной выдержки — нанесение следующего слоя на недостаточно высохший предыдущий может вызвать дефекты, такие как «шагреневая кожа» или пузырьки.
- Пренебрежение внутренними полостями — отсутствие антикоррозийной обработки внутри профилей приводит к гниению металла, что не видно при внешнем осмотре.
- Неправильный выбор растворителя — использование агрессивных растворителей может привести к сморщиванию грунтовки или изменению цвета эмали.
После высыхания финального слоя устанавливают навесное оборудование, монтируют светотехнику и маркировочные элементы. Готовый кузов проходит окончательную проверку, где оцениваются качество покрытия, функционирование механизмов и соответствие чертежам.
⚠️ Обратите внимание: Покрасочные работы должны выполняться в специально оборудованных окрасочных камерах или в хорошо вентилируемых помещениях с соблюдением норм пожарной безопасности.
Контроль качества и испытание конструкции
Завершающим этапом производственного процесса является всесторонняя проверка готового изделия. Визуальный осмотр позволяет оценить качество сварных соединений, геометрию кузова и состояние лакокрасочного покрытия. Все обнаруженные недостатки должны быть устранены до передачи техники клиенту.
Ключевым моментом является проверка установки кузова на шасси. Кузов монтируется на раму КамАЗа, при этом проверяются зазоры между кузовом и компонентами шасси (кабина, колеса, карданный вал). Также проводится пробный подъем загруженного автомобиля для оценки устойчивости и работы гидравлической системы под нагрузкой.
Документальное оформление включает паспорт качества на металлопрокат, сертификаты на сварочные материалы и акт выполненных работ. Для юридических лиц может потребоваться заключение о соответствии конструкции требованиям безопасности при эксплуатации колесных транспортных средств.
Параметры приемки
При приемке готового изделия заказчику следует обратить внимание на важные параметры, влияющие на безопасность и функциональность.
- Отсутствие деформаций лонжеронов и перекосов борта.
- Герметичность гидравлической системы при рабочем давлении.
- Надежность крепления кузова к раме (отсутствие люфтов).
- Целостность лакокрасочного покрытия без сколов и царапин.
Эксплуатация нового кузова в первые 100-200 километров должна проходить в щадящем режиме с контролем затяжки болтовых соединений и состояния сварных швов. Этот период называется «обкаткой», когда конструкция усаживается под рабочими нагрузками.
Соблюдение всех технологических этапов при производстве кузовов на КамАЗ позволяет создать изделие, которое по характеристикам превосходит заводские аналоги. Индивидуальный подход к усилению конструкции и выбору материалов обеспечивает адаптацию техники под конкретные задачи владельца.
Эффективность и долговечность самодельных платформ
Правильно сконструированный кузов становится важным активом для бизнеса, обеспечивая бесперебойную работу техники в любых условиях. Вложения в качественные материалы и строгое соблюдение технологий оправдывают себя за счет снижения расходов на ремонт и минимизации простоев. Долговечность конструкции зависит от уровня производственной культуры и квалификации работников.
Регулярное техническое обслуживание, включая смазку шарниров, проверку затяжки крепежных элементов и контроль состояния лакокрасочного покрытия, может значительно продлить срок службы кузова до 10 и более лет при интенсивной эксплуатации.
Выбор качественного изготовления кузовной части оправдан как с экономической, так и с технической точки зрения. Правильный расчет и исполнение обеспечивают безопасность водителя, сохранность груза и соответствие автомобиля всем требованиям дорожных служб.
Современные технологии автоматизации производства
В последние годы на заводах, занимающихся производством самосвальных кузовов для автомобилей КамАЗ, наблюдается активное внедрение современных технологий автоматизации. Эти технологии направлены на повышение эффективности производственных процессов, улучшение качества продукции и снижение затрат.
Одним из ключевых аспектов автоматизации является использование роботизированных систем. Роботы выполняют множество операций, таких как сварка, покраска и сборка, что позволяет значительно сократить время на производство кузовов. Например, автоматизированные сварочные линии обеспечивают высокую точность соединений и минимизируют вероятность человеческой ошибки, что в свою очередь увеличивает прочность и долговечность кузовов.
Кроме того, внедрение систем управления производственными процессами (MES) позволяет отслеживать каждый этап изготовления кузовов в реальном времени. Эти системы собирают данные о производительности оборудования, качестве материалов и сроках выполнения операций. На основе полученной информации менеджеры могут оперативно принимать решения для оптимизации процессов, что способствует снижению времени простоя и увеличению общей производительности.
Также стоит отметить использование 3D-печати в производстве прототипов и деталей для самосвальных кузовов. Эта технология позволяет быстро и экономично создавать образцы, которые затем могут быть использованы для тестирования и доработки конструкций. 3D-печать значительно сокращает время разработки новых моделей и позволяет более гибко реагировать на изменения в требованиях рынка.
Важным элементом автоматизации является и внедрение систем контроля качества на всех этапах производства. Современные датчики и камеры позволяют проводить анализ состояния материалов и готовых изделий, выявляя дефекты на ранних стадиях. Это не только повышает качество продукции, но и снижает количество возвратов и рекламаций со стороны клиентов.
Таким образом, современные технологии автоматизации производства самосвальных кузовов на КамАЗ играют ключевую роль в повышении конкурентоспособности компании. Интеграция роботизированных систем, MES, 3D-печати и современных методов контроля качества позволяет не только улучшить производственные показатели, но и обеспечить высокую степень удовлетворенности потребителей.
Внедрение CAD/CAM систем
В последние годы внедрение CAD/CAM систем в процесс проектирования и производства самосвальных кузовов на Камаз стало важным шагом к повышению эффективности и качества продукции. CAD (Computer-Aided Design) и CAM (Computer-Aided Manufacturing) системы позволяют автоматизировать и оптимизировать различные этапы разработки и изготовления, что в свою очередь приводит к значительному сокращению времени на выполнение проектов и снижению затрат.
Системы CAD используются для создания трехмерных моделей кузовов, что позволяет инженерам визуализировать конструкцию и проводить необходимые расчеты на этапе проектирования. Это включает в себя анализ прочности, устойчивости и других характеристик, что позволяет заранее выявлять возможные проблемы и вносить коррективы. Кроме того, использование CAD-систем способствует более точному и быстрому созданию чертежей, что минимизирует вероятность ошибок при передаче информации на производственные участки.
CAM-системы, в свою очередь, обеспечивают автоматизацию процессов обработки и сборки. Они позволяют создавать программы для станков с числовым программным управлением (ЧПУ), что значительно увеличивает точность и скорость обработки материалов. Это особенно важно для самосвальных кузовов, которые требуют высокой прочности и надежности. С помощью CAM можно оптимизировать маршруты обработки, что снижает время простоя оборудования и увеличивает производительность.
Интеграция CAD и CAM систем также позволяет обеспечить более тесное взаимодействие между проектировщиками и производственными специалистами. Это способствует более быстрому реагированию на изменения в проекте и позволяет оперативно вносить изменения в производственный процесс. В результате, компании, использующие CAD/CAM технологии, могут быстрее адаптироваться к требованиям рынка и предлагать своим клиентам более качественные и конкурентоспособные продукты.
Кроме того, внедрение CAD/CAM систем способствует улучшению управления качеством. Системы позволяют отслеживать каждый этап производства, фиксировать данные о качестве материалов и готовой продукции, что в свою очередь помогает выявлять и устранять недостатки на ранних стадиях. Это особенно актуально для самосвальных кузовов, которые должны соответствовать высоким стандартам безопасности и надежности.
Таким образом, внедрение CAD/CAM систем в процесс изготовления самосвальных кузовов на Камаз является ключевым фактором, способствующим повышению качества, сокращению сроков производства и снижению затрат. Это позволяет компании оставаться конкурентоспособной на рынке и удовлетворять потребности клиентов в высококачественной и надежной продукции.
Экологические аспекты производства
Производство самосвальных кузовов на Камаз, как и любое другое промышленное производство, связано с определенными экологическими аспектами, которые необходимо учитывать на всех этапах — от разработки и проектирования до эксплуатации готовой продукции.
Первым шагом в экологической оценке является выбор материалов. Для изготовления кузовов используются высококачественные стали и алюминиевые сплавы, которые обеспечивают долговечность и прочность конструкции. Однако, важно учитывать, что добыча и переработка этих материалов могут оказывать негативное воздействие на окружающую среду. Поэтому Камаз активно работает над внедрением технологий, которые минимизируют углеродный след, например, путем использования вторичных материалов и оптимизации процессов переработки.
На этапе производства кузовов особое внимание уделяется снижению выбросов вредных веществ в атмосферу. Для этого на заводах Камаз внедрены современные системы очистки газов, которые позволяют значительно сократить количество выбросов. Использование автоматизированных линий и роботизированных систем также способствует повышению точности и снижению отходов, что в свою очередь уменьшает негативное воздействие на природу.
Кроме того, Камаз активно работает над улучшением энергоэффективности своих производственных процессов. Внедрение новых технологий, таких как использование возобновляемых источников энергии и оптимизация потребления электроэнергии, позволяет значительно снизить общий уровень энергозатрат. Это не только уменьшает углеродный след, но и способствует снижению эксплуатационных расходов.
Экологические аспекты также учитываются на этапе эксплуатации самосвальных кузовов. Камаз разрабатывает модели, которые соответствуют современным экологическим стандартам, таким как Euro 5 и Euro 6. Эти стандарты предполагают использование более чистых двигателей, которые снижают выбросы вредных веществ в атмосферу. Кроме того, внедрение систем мониторинга и управления выбросами позволяет владельцам техники контролировать уровень загрязнения и принимать меры по его снижению.
В заключение, можно отметить, что Камаз активно работает над тем, чтобы сделать производство самосвальных кузовов более экологически чистым и устойчивым. Это включает в себя как оптимизацию производственных процессов, так и разработку новых моделей, соответствующих современным экологическим требованиям. Таким образом, компания стремится не только к повышению качества своей продукции, но и к снижению негативного воздействия на окружающую среду.
Утилизация отходов и переработка материалов
Утилизация отходов и переработка материалов являются важными аспектами в процессе изготовления самосвальных кузовов на Камаз. В условиях современного производства, где экологические нормы становятся все более строгими, компании стремятся минимизировать негативное воздействие на окружающую среду. Это достигается за счет внедрения технологий, направленных на переработку и повторное использование материалов.
Первым шагом в процессе утилизации отходов является анализ всех этапов производства. На каждом из них образуются различные виды отходов, включая металлические стружки, обрезки, а также остатки от покраски и обработки. Для эффективного управления этими отходами необходимо внедрить систему их сбора и сортировки. Например, металлические отходы могут быть переработаны и использованы для производства новых кузовов, что значительно снижает потребность в первичном сырье.
Кроме того, на производстве самосвальных кузовов активно используются вторичные материалы. Это может быть как переработанный металл, так и композитные материалы, которые обладают высокими прочностными характеристиками и легкостью. Использование таких материалов не только снижает затраты на производство, но и уменьшает общий объем отходов, которые необходимо утилизировать.
Важным аспектом является также утилизация упаковки и вспомогательных материалов, используемых в процессе производства. Многие компании внедряют программы по возврату упаковки для повторного использования, что позволяет сократить количество отходов, попадающих на свалки. Например, картонные коробки и пластиковые контейнеры могут быть переработаны и использованы повторно, что также способствует снижению затрат на закупку новых материалов.
В рамках повышения экологической ответственности, производители самосвальных кузовов на Камаз также активно работают над оптимизацией процессов, связанных с покраской и обработкой поверхности. Использование водоразбавляемых красок и современных технологий, таких как порошковая покраска, позволяет значительно сократить количество вредных выбросов и отходов, а также улучшить качество конечного продукта.
Таким образом, утилизация отходов и переработка материалов играют ключевую роль в процессе изготовления самосвальных кузовов на Камаз. Внедрение современных технологий и систем управления отходами не только способствует снижению негативного воздействия на окружающую среду, но и позволяет повысить экономическую эффективность производства, что является важным фактором в условиях конкурентного рынка.
Перспективы развития и инновации в производстве
В последние годы наблюдается значительный рост интереса к инновационным технологиям в производстве самосвальных кузовов на КамАЗ. Это связано с необходимостью повышения эффективности, надежности и экологичности транспортных средств. В условиях жесткой конкуренции на рынке автопрома, внедрение новых технологий становится не просто желательным, а жизненно необходимым.
Одним из ключевых направлений является использование современных материалов. Например, применение легких сплавов и высокопрочных сталей позволяет значительно снизить вес кузова, что в свою очередь увеличивает грузоподъемность и снижает расход топлива. Исследования показывают, что использование композитных материалов может привести к еще большему снижению веса, что открывает новые горизонты для проектирования самосвальных кузовов.
Кроме того, внедрение технологий 3D-печати в производство кузовов позволяет значительно сократить время на изготовление прототипов и деталей. Это не только ускоряет процесс разработки, но и снижает затраты на производство. 3D-печать также дает возможность создавать сложные геометрические формы, которые невозможно изготовить традиционными методами.
Автоматизация процессов сборки и контроля качества также играет важную роль в повышении эффективности производства. Внедрение роботизированных систем позволяет минимизировать человеческий фактор, что приводит к снижению количества брака и повышению общей надежности продукции. Использование систем мониторинга и анализа данных в реальном времени позволяет оперативно выявлять и устранять узкие места в производственном процессе.
Экологические аспекты также становятся все более актуальными. Производители стремятся к снижению негативного воздействия на окружающую среду, что включает в себя как использование экологически чистых материалов, так и оптимизацию процессов утилизации. Внедрение технологий, позволяющих перерабатывать старые кузова и использовать вторичные материалы, становится важным шагом к устойчивому развитию.
Не менее важным направлением является цифровизация производства. Внедрение систем управления производственными процессами на основе искусственного интеллекта и больших данных позволяет оптимизировать планирование, управление запасами и логистику. Это не только повышает эффективность, но и позволяет более точно прогнозировать спрос на продукцию, что в свою очередь способствует снижению издержек.
Таким образом, перспективы развития технологии изготовления самосвальных кузовов на КамАЗ связаны с внедрением инновационных материалов, автоматизацией процессов, экологическими инициативами и цифровизацией. Эти направления не только помогут улучшить качество и надежность продукции, но и обеспечат конкурентоспособность на рынке, что является ключевым фактором для успешного развития компании в будущем.
