В данной статье мы подробно рассмотрим булавку выжимного подшипника сцепления КАМАЗ, ее размеры, установку и регулировку. Правильная замена и настройка этого элемента являются ключевыми для обеспечения надежной работы сцепления и долговечности трансмиссии. Мы предоставим техническую инструкцию, которая поможет избежать типичных ошибок, а также укажем необходимые моменты затяжки, что сделает процесс обслуживания более эффективным и безопасным. Эта информация будет полезна как профессиональным механикам, так и владельцам автомобилей КАМАЗ, стремящимся поддерживать свои машины в идеальном состоянии.
Конструктивные особенности и функции узла

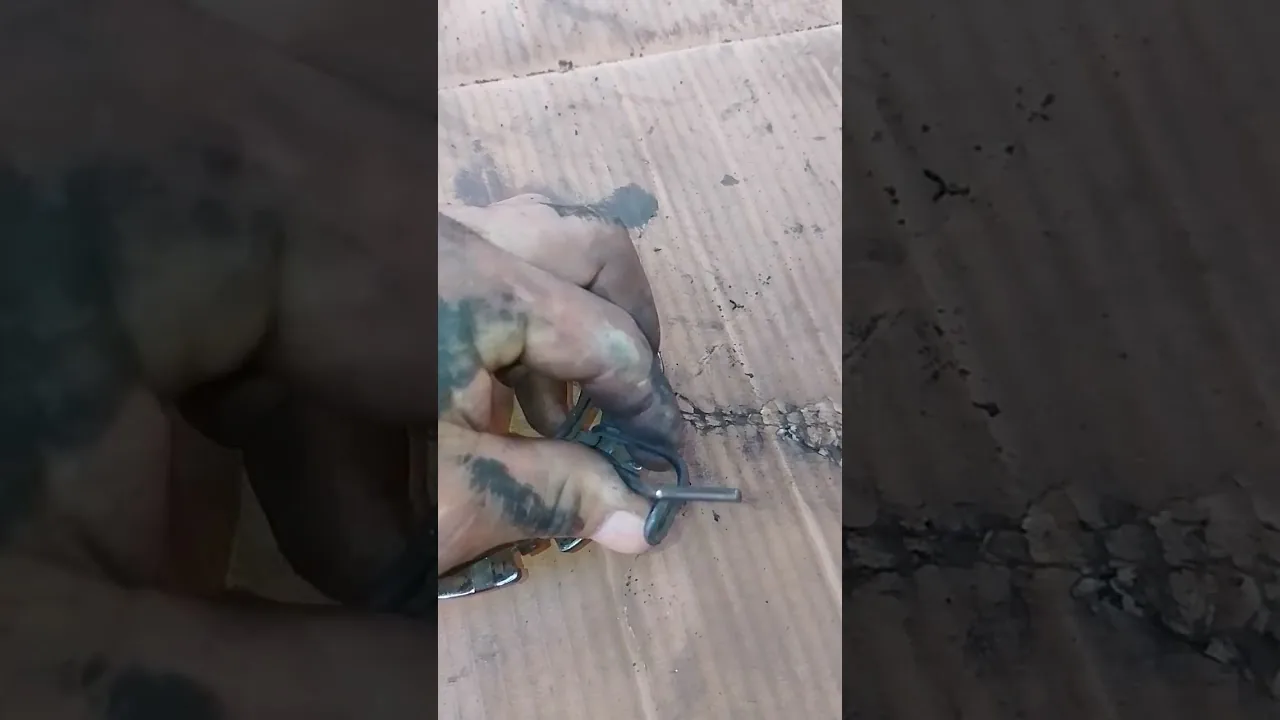

Булавка выжимного подшипника — это металлический рычаг сложной формы, который передает усилие от пневмогидравлического усилителя (ПГУ) на муфту, отвечающую за отключение сцепления.
Этот компонент испытывает значительные циклические нагрузки, так как каждое переключение передачи сопровождается резкими толчками и давлением, достигающим нескольких сотен килограммов на плечо рычага.
С точки зрения конструкции, деталь изготовлена из высокопрочной стали. Однако со временем металл устает, и в местах соединения с осью и подшипником появляются выработки, нарушающие правильность геометрии хода.
Принцип действия и взаимодействие с ПГУ
При нажатии на педаль сцепления сжатый воздух и гидравлическая жидкость приводят в движение шток ПГУ, который толкает верхнюю часть булавки.

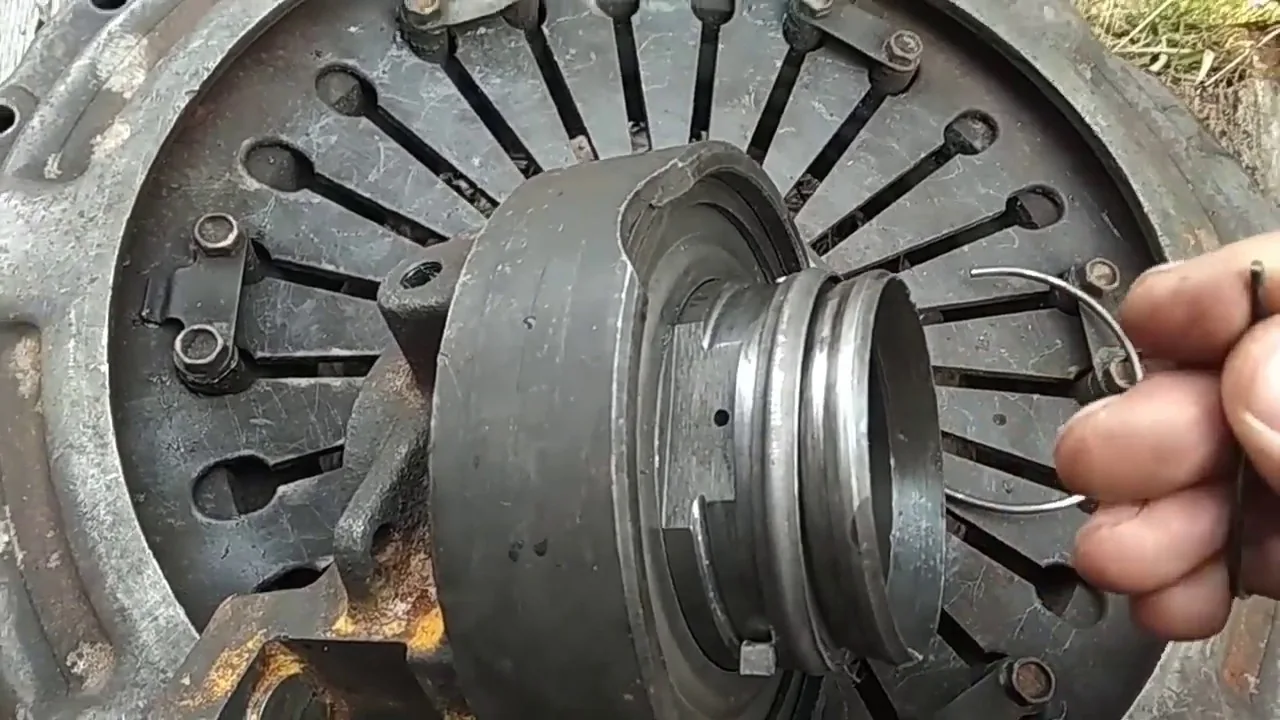

Нижняя часть булавки давит на выжимной подшипник, заставляя его двигаться вдоль первичного вала коробки передач к сцеплению.
Подшипник воздействует на лепестки нажимного диска, отводя его от ведомого диска, что прерывает передачу крутящего момента от двигателя к трансмиссии.
Если булавка имеет люфт или искривление, часть усилия теряется, и полное разведение дисков не происходит, что приводит к «ведению» сцепления.
⚠️ Внимание: Использование автомобиля с деформированной булавкой выжимного подшипника может привести к быстрому износу корзины сцепления и повреждению поверхности маховика.
Важно понимать, что даже незначительное искривление рычага изменяет угол атаки подшипника на лепестки, создавая неравномерную нагрузку.
На практике это может проявляться в виде рывков при старте и характерного гула, усиливающегося по мере прогрева трансмиссионного масла.
| Этап работы | Описание действий | Рекомендуемые инструменты |
|---|---|---|
| Замена булавки | Снять выжимной подшипник, заменить булавку на новую | Гаечный ключ, отвертка, смазка |
| Регулировка | Проверить зазор между булавкой и подшипником, отрегулировать при необходимости | Штангенциркуль, ключи |
| Диагностика неисправностей | Проверить на наличие износа, трещин и других повреждений | Визуальный осмотр, тест на люфт |
Интересные факты
Вот несколько интересных фактов о булавке выжимного подшипника КАМАЗ, а также о процессе её замены, регулировки и диагностики:
Критическая роль в трансмиссии: Булавка выжимного подшипника играет ключевую роль в работе сцепления автомобиля. Она обеспечивает правильное взаимодействие между выжимным подшипником и диском сцепления, что позволяет плавно переключать передачи и предотвращает преждевременный износ сцепления.
Регулировка зазора: Правильная регулировка зазора между выжимным подшипником и диском сцепления критически важна для предотвращения пробуксовки сцепления. Неправильная регулировка может привести к перегреву и быстрому износу как подшипника, так и сцепления в целом.
Диагностика по звуку: Один из способов диагностики состояния выжимного подшипника — это прослушивание звуков, исходящих из трансмиссии при нажатии на педаль сцепления. Если слышен характерный скрип или шум, это может указывать на износ подшипника или неправильную установку булавки, что требует немедленной проверки и, возможно, замены.
Диагностика неисправностей и признаки износа
Определить состояние булавки можно без полного разбора трансмиссии, обратив внимание на несколько косвенных признаков работы механизма.
Первый признак — изменение характера хода педали: она может стать слишком жесткой или, наоборот, слишком мягкой и нечеткой.
Также стоит обратить внимание на звуки: если при работе двигателя на холостых оборотах вы слышите металлический стук или скрип в области картера маховика, это может указывать на проблему.
Визуальный осмотр и проверка люфтов
Для точной диагностики необходимо получить доступ к смотровому окну картера сцепления или снять нижнюю часть кожуха.
При внешнем осмотре важно обратить внимание на положение вилки: в спокойном состоянии она должна находиться под определенным углом к оси вращения.
Если булавка искривлена или её плечи расположены асимметрично относительно корпуса ПГУ, это признак деформации металла.
Особое внимание следует уделить участкам, где булавка контактирует с выжимным подшипником и опорной осью.
Глубокие борозды или ступенчатые выработки свидетельствуют о том, что деталь исчерпала свой ресурс и нуждается в замене.
Также важно проверить состояние возвратных пружин, так как их поломка часто приводит к деформации рычага.
| Симптом | Вероятная причина в булавке | Последствия игнорирования |
|---|---|---|
| Скрежет при переключении | Неполное выключение сцепления из-за искривления | Износ синхронизаторов КПП |
| Вибрация педали | Биение из-за выработки посадочных мест | Разрушение выжимного подшипника |
| Провал педали | Трещина или перелом ножки булавки | Полная невозможность движения |
Если при осмотре обнаружены трещины, особенно в области перехода плеч или у основания, дальнейшая эксплуатация строго запрещена.
Металл в месте трещины теряет прочность, и разрыв может произойти в любой момент под нагрузкой.
Технология замены и необходимые инструменты
Замена булавки выжимного подшипника на грузовиках КАМАЗ требует демонтажа трансмиссии, так как доступ к этому узлу затруднен из-за картерного блока.
Работы следует проводить на ровной поверхности, используя подъемные устройства или смотровую яму с достаточной глубиной.
Перед началом процедуры важно установить автомобиль на противооткатные упоры и отсоединить клеммы от аккумуляторов, чтобы избежать риска короткого замыкания.
Подготовительный этап и демонтаж КПП
Сначала отсоедините карданную передачу от фланца трансмиссии, чтобы освободить заднюю часть системы.
Затем отключите тросы или тяги переключения передач, а также пневматические линии, ведущие к делителю и пневматическому главному цилиндру.
После откручивания крепежных болтов коробки передач от картерной части маховика аккуратно опустите агрегат на специальные подставки.
После демонтажа коробки передач откроется доступ к картеру сцепления, где находится неисправная булавка.
Отсоедините шток пневматического главного цилиндра от верхнего плеча булавки, предварительно открутив регулировочную гайку и вынув фиксирующий палец.
Булавка установлена на оси, которая закреплена в корпусе картера сцепления с помощью стопорных элементов.
- Отверните гайку, фиксирующую ось булавки, или выбейте фиксирующий штифт в зависимости от конструкции картера.
- Осторожно извлеките ось, не потеряв пружинные шайбы и втулки, обеспечивающие плавность работы.
- Удалите старую булавку, выведя её из зацепления с выжимным подшипником и муфтой.
- Очистите место установки оси от старой смазки, грязи и металлической стружки.
Перед установкой новой детали настоятельно рекомендуется заменить выжимной подшипник, даже если он выглядит исправным.
Использование старого подшипника с новой булавкой (и наоборот) может привести к быстрому износу новой детали из-за несовпадения плоскостей контакта.
Регулировка свободного хода и сборка узла
Корректная установка булавки — это лишь половина дела; важным шагом является тщательная настройка свободного хода.
Неправильный зазор может привести к неполному отключению сцепления или постоянному проскальзыванию дисков, что вызовет их перегрев.
Настройка осуществляется изменением положения штока ПГУ относительно верхнего плеча булавки.
Настройка зазора и контроль параметров
Установите свободный ход выжимной муфты в пределах 3-4 мм, что соответствует ходу педали 30-40 мм.
Для этого вращайте регулировочный винт или гайку на штоке ПГУ, контролируя перемещение вилки визуально и с помощью линейки.
После установки приблизительных параметров зафиксируйте положение контргайкой, чтобы избежать случайных изменений настроек.
Проверьте работу узла в динамике: несколько раз резко нажмите на педаль и отпустите, убедившись, что булавка возвращается в исходное положение без задержек.
Если возврат затруднен, это может указывать на перетяжку пружин или механическое заедание в местах контакта.
Также убедитесь, что при полностью выжатой педали булавка упирается в ограничительный болт, что предотвращает чрезмерный ход подшипника.
| Параметр | Нормативное значение | Метод проверки |
|---|---|---|
| Свободный ход муфты | 3-4 мм | Линейка, щуп |
| Ход педали сцепления | 30-40 мм | Линейка от пола |
| Момент затяжки гаек | Согласно мануалу (обычно 15-20 Нм) | Динамометрический ключ |
Тщательно смазывайте ось булавки и места контакта с подшипником тугоплавкой смазкой, такой как Литол-24 или специализированные графитные составы.
Отсутствие смазки может привести к сухому трению и быстрому выходу из строя даже самой надежной детали.
Типичные ошибки при обслуживании
Мастера по ремонту автомобилей часто совершают ошибки, которые могут свести на нет все усилия по восстановлению и сократить срок службы новых комплектующих.
Одной из распространенных проблем является пренебрежение состоянием сопутствующих деталей, таких как направляющие втулки.
Также часто ошибаются в выборе момента затяжки крепежных элементов, что может привести к их ослаблению или повреждению резьбы.
- Неправильный выбор смазки — использование некачественных жидких масел или графитной смазки может привести к вымыванию смазки и заклиниванию булавки. Рекомендуется применять только высококачественные пластичные тугоплавкие смазки.
- Игнорирование замены выжимного подшипника — установка новой булавки с уже использованным подшипником создает опорную точку с измененной геометрией, что может привести к быстрому разрушению нового рычага.
- Ошибочная регулировка зазора — отсутствие необходимого свободного хода приводит к постоянному контакту подшипника с корзиной, что вызывает перегрев и разрушение фрикционных накладок.
- Пренебрежение очисткой посадочных мест — попадание грязи или металлической стружки под ось булавки может вызвать люфт и ускоренное изнашивание отверстия в картере.
⚠️ Важно: При сборке убедитесь, что булавка установлена ровно. Перекос создает одностороннюю нагрузку на подшипник, что может привести к его заклиниванию на валу.
Экономия на стоимости булавки может обернуться большими расходами, так как дешевые аналоги часто изготавливаются из мягкой стали.
Такие детали могут деформироваться уже через несколько тысяч километров пробега, потеряв свою первоначальную форму.
Поэтому рекомендуется приобретать оригинальные запчасти или проверенные аналоги от известных производителей грузовых компонентов.
Ресурс детали и условия эксплуатации
Срок службы выжимного подшипника зависит от стиля вождения и условий эксплуатации автомобиля.
При городских поездках, где часто происходят переключения передач и возникают пробки, этот срок может быть короче, чем при движении по шоссе.
Работа в условиях перегрузки, когда крутящий момент двигателя превышает нормы, также негативно сказывается на состоянии узла.
Факторы, сокращающие срок службы
Агрессивный стиль вождения, с резким отпусканием сцепления, создает ударные нагрузки, которые металл не может выдерживать бесконечно.
Проникновение влаги и абразивных частиц через поврежденные пыльники главного цилиндра сцепления или картера ускоряет коррозию и износ трущихся элементов.
Неправильная начальная настройка также значительно сокращает срок службы узла.
Регулярное техническое обслуживание, включая смазку и проверку свободного хода, позволяет существенно увеличить интервалы между ремонтами.
Водителю рекомендуется проверять состояние привода сцепления при каждом техническом обслуживании и вносить необходимые изменения.
Это поможет избежать неожиданных поломок на дороге и обеспечит стабильную работу трансмиссии на длительный срок.
В заключение, булавка выжимного подшипника — простой, но важный элемент трансмиссии КАМАЗ.
Своевременная диагностика, использование качественных запасных частей и правильная регулировка способствуют надежной работе узла.
Игнорирование состояния этой детали может привести к серьезным повреждениям коробки передач и дорогостоящему ремонту всего силового агрегата.
Советы по выбору качественных запчастей
При выборе запчастей для выжимного подшипника КАМАЗ, особенно булавки, важно учитывать несколько ключевых факторов, чтобы обеспечить надежность и долговечность работы автомобиля. Качественные запчасти могут значительно снизить риск поломок и повысить общую эффективность работы трансмиссии.
1. Оригинальные запчасти или аналоги? В первую очередь, стоит определиться, хотите ли вы использовать оригинальные запчасти или их аналоги. Оригинальные детали, как правило, имеют более высокое качество и гарантии от производителя, однако их стоимость может быть значительно выше. Аналоги могут быть более доступными, но важно тщательно проверять их качество и репутацию производителя.
2. Проверка производителя При выборе запчастей стоит обращать внимание на производителя. Известные бренды, которые зарекомендовали себя на рынке, обычно предлагают более надежные и качественные детали. Рекомендуется изучить отзывы и рейтинги производителей, а также ознакомиться с их историей и опытом работы в данной области.
3. Сравнение цен Не стоит спешить с покупкой первой попавшейся запчасти. Рекомендуется сравнить цены в разных магазинах и на различных онлайн-платформах. Это поможет не только сэкономить деньги, но и найти более выгодные предложения на качественные детали.
4. Проверка совместимости Перед покупкой обязательно убедитесь, что выбранная вами булавка выжимного подшипника совместима с вашей моделью КАМАЗа. Неправильный выбор может привести к серьезным проблемам в работе трансмиссии и дополнительным расходам на ремонт.
5. Гарантия и возврат При покупке запчастей стоит уточнить условия гарантии и возможность возврата. Качественные производители обычно предлагают гарантию на свои изделия, что является дополнительным показателем надежности. Убедитесь, что у вас есть возможность вернуть или обменять деталь в случае, если она не подошла или оказалась дефектной.
6. Консультация с профессионалами Если у вас есть сомнения по поводу выбора запчастей, не стесняйтесь обращаться за консультацией к профессионалам. Механики и специалисты по ремонту автомобилей могут дать ценные советы и рекомендации, основанные на их опыте и знаниях.
Следуя этим советам, вы сможете выбрать качественные запчасти для выжимного подшипника КАМАЗ, что обеспечит надежную и долгосрочную работу вашего автомобиля.
Рекомендации по производителям и брендам
При выборе булавки выжимного подшипника для автомобилей КАМАЗ важно учитывать не только цену, но и качество продукции. На рынке представлено множество производителей, и каждый из них предлагает свои решения, которые могут отличаться по характеристикам и долговечности.
Первым делом стоит обратить внимание на оригинальные запчасти, которые поставляются непосредственно от завода-изготовителя. Оригинальные булавки выжимного подшипника, как правило, имеют высокое качество и соответствуют всем стандартам, установленным для автомобилей КАМАЗ. Они обеспечивают надежную работу системы сцепления и минимизируют риск поломок.
Среди известных производителей, которые зарекомендовали себя на рынке, можно выделить такие бренды, как КамАЗ, Техноавиа и ЗАО "КамАЗ-детали". Эти компании предлагают как оригинальные, так и качественные аналоговые запчасти, которые могут быть более доступными по цене, но при этом не уступают в надежности.
Также стоит обратить внимание на продукцию зарубежных производителей, таких как SACHS и Valeo. Эти компании известны высоким качеством своих компонентов и часто используют современные технологии при производстве. Однако, перед покупкой стоит удостовериться, что детали соответствуют требованиям вашего автомобиля и имеют необходимые сертификаты качества.
При выборе булавки выжимного подшипника также важно учитывать отзывы других автовладельцев. Изучение мнений на специализированных форумах и сайтах поможет вам составить более полное представление о надежности и долговечности конкретной модели. Не стоит забывать и о репутации продавца: лучше приобретать запчасти у проверенных дилеров, которые могут гарантировать подлинность товара.
В заключение, выбор булавки выжимного подшипника для КАМАЗа требует внимательного подхода. Оригинальные запчасти обеспечивают надежность и долговечность, в то время как качественные аналоги могут стать хорошей альтернативой. Всегда проверяйте информацию о производителе и обращайте внимание на отзывы, чтобы избежать неприятных ситуаций в будущем.
Частые вопросы и ответы по обслуживанию
Обслуживание выжимного подшипника и его булавки на автомобилях КАМАЗ является важной частью технического обслуживания, так как от этого зависит надежность работы трансмиссии и сцепления. Ниже представлены часто задаваемые вопросы, которые помогут лучше понять процесс замены, регулировки и диагностики булавки выжимного подшипника.
1. Как часто нужно проверять состояние булавки выжимного подшипника?
Рекомендуется проверять состояние булавки выжимного подшипника при каждом плановом техническом обслуживании автомобиля, а также при возникновении подозрений на неисправности в системе сцепления. Признаками неисправности могут быть посторонние звуки при нажатии на педаль сцепления, затрудненное переключение передач и вибрации.
2. Каковы основные признаки износа булавки выжимного подшипника?
Основные признаки износа булавки включают:
- Посторонние шумы при работе сцепления;
- Затрудненное переключение передач;
- Педаль сцепления становится "мягкой" или "жесткой";
- Неполное disengagement (разъединение) сцепления.
3. Как правильно заменить булавку выжимного подшипника?
Замена булавки выжимного подшипника включает несколько этапов:
- Сначала необходимо снять коробку передач, чтобы получить доступ к сцеплению и выжимному подшипнику.
- После этого следует извлечь старую булавку и установить новую, убедившись, что она правильно зафиксирована.
- Затем необходимо установить коробку передач на место и выполнить все соединения в обратном порядке.
- После завершения установки рекомендуется провести тестирование работы сцепления.
4. Как выполнить регулировку булавки выжимного подшипника?
Регулировка булавки выжимного подшипника осуществляется с помощью специальных регулировочных винтов, которые находятся на сцеплении. Процесс включает:
- Проверку зазора между булавкой и выжимным подшипником;
- При необходимости, ослабление регулировочного винта и изменение положения булавки;
- Закрепление винта после достижения необходимого зазора.
5. Какие инструменты необходимы для диагностики и замены булавки?
Для диагностики и замены булавки выжимного подшипника вам понадобятся следующие инструменты:
- Набор ключей и головок;
- Отвертки;
- Динамометрический ключ;
- Специальные приспособления для снятия и установки сцепления;
- Тестеры для проверки состояния сцепления.
Следуя данным рекомендациям и учитывая часто задаваемые вопросы, вы сможете эффективно обслуживать булавку выжимного подшипника на вашем автомобиле КАМАЗ, что обеспечит надежную работу трансмиссии и продлит срок службы автомобиля.
Разбор популярных мифов и заблуждений
Вокруг выжимного подшипника КАМАЗ существует множество мифов и заблуждений, которые могут вводить в заблуждение как опытных водителей, так и новичков. Рассмотрим наиболее распространенные из них.
Миф 1: Выжимной подшипник не требует обслуживания. Многие считают, что выжимной подшипник – это деталь, которая не нуждается в регулярной проверке и обслуживании. На самом деле, как и любая другая механическая деталь, он подвержен износу. Регулярная диагностика и смазка подшипника могут значительно продлить его срок службы и предотвратить серьезные поломки.
Миф 2: Если выжимной подшипник шумит, его нужно сразу менять. Шум – это не всегда признак того, что подшипник вышел из строя. Иногда шум может быть вызван неправильной регулировкой или недостатком смазки. Важно провести диагностику, чтобы определить истинную причину шума. В некоторых случаях достаточно просто отрегулировать подшипник или добавить смазку.
Миф 3: Все выжимные подшипники одинаковы. Существует множество различных моделей выжимных подшипников, которые отличаются по конструкции и характеристикам. Использование неподходящего подшипника может привести к быстрому износу и поломке трансмиссии. При замене важно выбирать оригинальные запчасти или качественные аналоги, соответствующие требованиям вашего автомобиля.
Миф 4: Выжимной подшипник можно установить самостоятельно без специальных знаний. Хотя установка выжимного подшипника может показаться простой задачей, она требует определенных навыков и знаний. Неправильная установка может привести к неправильной работе сцепления и, как следствие, к серьезным поломкам. Рекомендуется доверять эту работу профессионалам или тщательно изучить инструкцию перед началом работ.
Миф 5: Выжимной подшипник не влияет на работу сцепления. На самом деле, выжимной подшипник играет ключевую роль в работе сцепления. Он отвечает за давление на пружины сцепления, что позволяет переключать передачи. Если подшипник работает неправильно, это может привести к проблемам с переключением передач и даже к поломке трансмиссии.
Разоблачение этих мифов поможет владельцам автомобилей КАМАЗ лучше понимать важность выжимного подшипника и его влияние на общую работу трансмиссии. Правильное обслуживание и диагностика этого элемента – залог надежной работы вашего автомобиля.
Обзор аналогичных деталей и их совместимость
При выборе булавки выжимного подшипника для автомобилей КАМАЗ важно учитывать не только оригинальные детали, но и их аналоги, которые могут быть более доступными по цене или обладать улучшенными характеристиками. На рынке существует множество производителей, предлагающих детали, совместимые с моделями КАМАЗ, что позволяет владельцам грузовиков выбирать наиболее подходящие варианты.
Одним из наиболее распространенных аналогов является булавка от производителя ТМ "Автодеталь", которая зарекомендовала себя как надежная и долговечная. Эта деталь имеет идентичные размеры и характеристики, что позволяет без проблем установить ее вместо оригинала. Также стоит обратить внимание на продукцию ТМ "КамАЗ-детали", которая предлагает как оригинальные, так и качественные аналоги, соответствующие всем стандартам.
Важно отметить, что при выборе аналогичных деталей необходимо учитывать их совместимость с конкретной моделью автомобиля. Например, булавка выжимного подшипника может отличаться по размеру или форме в зависимости от года выпуска и модификации автомобиля. Поэтому перед покупкой рекомендуется свериться с технической документацией или проконсультироваться с опытным механиком.
Кроме того, стоит обратить внимание на отзывы других владельцев и механиков о конкретных аналогах. Это поможет избежать покупки некачественной детали, которая может привести к поломкам и дополнительным расходам на ремонт. На специализированных форумах и в группах автолюбителей можно найти много полезной информации о том, какие аналоги лучше всего зарекомендовали себя в эксплуатации.
Также стоит учитывать, что некоторые производители предлагают детали с улучшенными характеристиками, такими как повышенная прочность или устойчивость к износу. Например, булавки с дополнительным покрытием могут обеспечить более долгий срок службы, что особенно важно для тяжелых условий эксплуатации грузовиков КАМАЗ.
В заключение, выбор булавки выжимного подшипника для КАМАЗа требует внимательного подхода. Оригинальные детали обеспечивают надежность и соответствие стандартам, но качественные аналоги могут стать отличной альтернативой, если учесть все аспекты совместимости и отзывы пользователей. Правильный выбор детали поможет избежать проблем в будущем и обеспечит долгую и бесперебойную работу автомобиля.
