В данной статье мы представляем полное руководство по ремонту сцепления на КАМАЗ НЕО, которое включает в себя все необходимые этапы замены, настройки и регулировки. Правильная замена сцепления является ключевым моментом для обеспечения надежной работы автомобиля и предотвращения дальнейших поломок. Мы подробно рассмотрим процесс настройки ведомого диска, прокачки пневматического главного цилиндра (ПГУ), моменты затяжки крепежных элементов, а также типичные ошибки, которые могут возникнуть в ходе ремонта. Это руководство будет полезно как опытным механикам, так и автолюбителям, стремящимся самостоятельно выполнить ремонт своего автомобиля.
Диагностика неисправностей и подготовка к ремонту
Первым сигналом о необходимости вмешательства является неполное выключение сцепления. Это проявляется в трудностях при включении передач и скрежете. Проблему также могут указывать пробуксовка под нагрузкой, особенно на крутых подъемах, и рывки при старте. Если при работающем двигателе и нажатой педали сцепления слышен гул, который исчезает при отпускании педали, это может свидетельствовать о повреждении выжимного подшипника или диафрагменной пружины.
Перед началом работ важно подготовить рабочее пространство и обеспечить доступ к трансмиссии. Для автомобилей КАМАЗ НЕО характерна компоновка, требующая снятия карданной передачи и, в некоторых случаях, отсоединения реактивных штанг для опускания коробки передач. Рекомендуется заранее приобрести оригинальный комплект сцепления, подходящий для конкретной модели двигателя и маховика. Использование неоригинальных запчастей низкого качества значительно сокращает срок службы узла.
Необходимо проверить состояние поверхности маховика на наличие трещин, задиров и тепловых пятен. Если рабочая поверхность имеет глубокие борозды или термические трещины, маховик следует заменить или проточить. В противном случае новый диск сцепления быстро выйдет из строя. Также стоит осмотреть сальник коленчатого вала: если обнаружены утечки масла, его замена обязательна, так как попадание смазки на фрикционные накладки недопустимо.
Необходимый инструмент и комплектующие
Для качественного выполнения работ потребуется стандартный набор торцевых и накидных ключей, а также динамометрический ключ с диапазоном до 300 Нм и оправка для центровки ведомого диска. Использование гайковерта значительно ускоряет процесс демонтажа, однако окончательную затяжку болтов, крепящих корзину и маховик, следует выполнять только динамометрическим ключом.
Комплект для замены должен содержать ведомый диск, нажимной диск (корзину) и выжимной подшипник. На автомобилях КАМАЗ НЕО часто используются сцепления диаметром 430 мм с механическим или пневмогидравлическим приводом. Рекомендуется одновременно заменить муфту выключения сцепления и втулку вала, поскольку их износ может привести к перекосу и неравномерному износу нового диска.
Подготовьте чистую ветошь, обезжириватель и высокотемпературную смазку для шлицев вала КПП. Использование графитовой или медной смазки разрешается только в указанных производителем местах, так как избыток смазки в шлицевом соединении может вызвать заклинивание диска при тепловом расширении.
| Этап ремонта сцепления | Описание действий | Рекомендуемые инструменты |
|---|---|---|
| Снятие сцепления | 1. Отключите аккумулятор. 2. Снимите защитный кожух. 3. Отсоедините трос сцепления. 4. Удалите болты крепления сцепления. | Гаечные ключи, отвертка, домкрат |
| Проверка дисков | 1. Осмотрите рабочий диск на наличие износа. 2. Проверьте пружины на повреждения. 3. Измерьте толщину диска. | Штангенциркуль, линейка |
| Установка нового сцепления | 1. Установите новый диск на маховик. 2. Закрепите сцепление болтами. 3. Подключите трос сцепления. 4. Проверьте регулировку. | Гаечные ключи, динамометрический ключ |
| Регулировка сцепления | 1. Проверьте зазор между педалью и сцеплением. 2. Отрегулируйте трос для достижения необходимого зазора. | Регулировочный ключ, линейка |
| Проверка работы | 1. Запустите двигатель. 2. Проверьте работу сцепления в различных режимах. 3. Убедитесь в отсутствии посторонних звуков. | Тест-драйв, слуховой аппарат |
Интересные факты
Вот несколько интересных фактов о ремонте сцепления КАМАЗ НЕО:
Уникальная конструкция сцепления: Сцепление на КАМАЗ НЕО имеет гидравлический привод, что обеспечивает более плавное и точное управление. Это позволяет уменьшить износ деталей и повысить комфорт водителя, особенно при частых переключениях передач.
Регулировка зазоров: В процессе ремонта сцепления важно правильно регулировать зазоры между дисками. Неправильная регулировка может привести к преждевременному износу сцепления или его некорректной работе. Рекомендуется использовать специальные инструменты и следовать рекомендациям производителя для достижения оптимальных результатов.
Проверка состояния деталей: При ремонте сцепления КАМАЗ НЕО стоит уделить внимание не только замене дисков, но и проверке состояния других компонентов, таких как выжимной подшипник и маховик. Их износ может негативно сказаться на работе нового сцепления, поэтому важно проводить полную диагностику перед установкой новых деталей.
Технология демонтажа и установки узла сцепления
Процесс демонтажа коробки передач на КАМАЗ НЕО начинается с отключения аккумуляторов и всех электрических соединений к датчикам КПП. После снятия карданного вала и отсоединения кулисы переключения передач коробка передач аккуратно опускается на домкрате или подъемнике. Важно следить, чтобы первичный вал выходил из корзины без перекосов, чтобы избежать повреждения зубьев шестерен или самого диска.

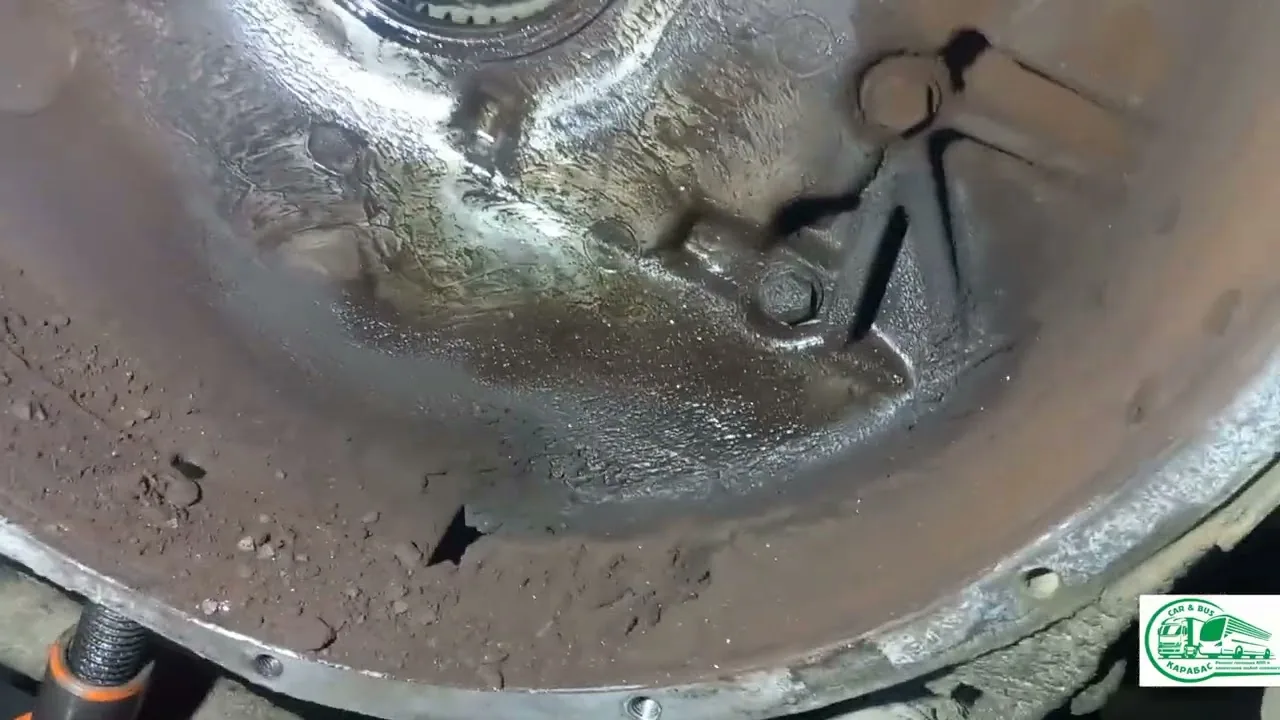

Когда доступ к картеру сцепления будет получен, необходимо отвинтить болты, крепящие нажимной диск. Эти болты расположены по кругу и затянуты с большим усилием, поэтому откручивать их следует равномерно, по одному обороту на каждый болт, чтобы не допустить перекоса диафрагменной пружины. Снятые корзину и изношенный ведомый диск нужно утилизировать.
Установка нового комплекта начинается с тщательной очистки мест крепления на маховике и фланце двигателя. На шлицы первичного вала КПП наносится тонкий слой смазки, после чего устанавливается новый выжимной подшипник. Ведомый диск монтируется на маховик с использованием центровочной оправки, что обеспечивает правильное соосное положение отверстия диска и подшипника.
Особенности монтажа на различных модификациях
На модификациях КАМАЗ НЕО с моторами Cummins и КАМАЗ-740 могут быть различия в размерах шлицевого соединения и диаметре диска. Для двигателей Cummins часто используют сцепление с увеличенным сроком службы и измененной конфигурацией лепестков нажимной пружины. При установке важно убедиться, что высота ступицы диска соответствует глубине посадки в корзине.
Если ваш автомобиль оснащен усилителем привода сцепления, перед сборкой проверьте состояние штока и вилки. Износ пальцев вилки или искривленный шток могут привести к неполному выключению сцепления, даже если установлен новый комплект. На некоторых версиях НЕО используется пневматический усилитель, который требует проверки герметичности подачи воздуха.
Крепежные болты маховика и корзины являются одноразовыми компонентами на многих современных грузовиках. Повторное использование старых болтов может привести к их вытягиванию и ослаблению крепления в процессе эксплуатации. Всегда используйте новый крепеж, который входит в комплект качественного сцепления или приобретается отдельно у официального дилера.
Регулировка привода и настройка зазоров
Правильная настройка привода выключения сцепления критически важна для срока службы нового комплекта. На автомобилях КАМАЗ НЕО с пневмогидравлическим усилителем (ПГУ) регулировка проходит в два этапа: сначала настраивается свободный ход педали, затем — ход штока ПГУ. Неправильная настройка может вызвать «ведение» сцепления или его пробуксовку.
Свободный ход педали должен составлять 14–15 мм, что соответствует перемещению муфты выключения сцепления в диапазоне 3,2–4,0 мм. Для проверки используется линейка: измеряется расстояние от пола до педали в состоянии покоя и при начале ощутимого сопротивления. Регулировка осуществляется изменением длины толкателя главного цилиндра сцепления.
Ход штока ПГУ регулируется с помощью эксцентрикового пальца, к которому прикреплен наконечник тяги. При полном нажатии на педаль шток ПГУ должен перемещаться на 19–23 мм (значения могут немного варьироваться в зависимости от модификации ПГУ). Если ход меньше указанного, сцепление не отключится полностью, а если больше — это может привести к ускоренному износу выжимного подшипника.
| Параметр | Нормативное значение | Допустимое отклонение |
|---|---|---|
| Свободный ход педали | 14–15 мм | ± 2 мм |
| Ход штока ПГУ | 19–23 мм | ± 1 мм |
| Зазор между муфтой и кольцом | 3,2–4,0 мм | Не менее 3,0 мм |
Прокачка гидропривода
После разгерметизации гидравлической системы (например, при замене главного цилиндра, ПГУ или шлангов) необходимо провести прокачку. Важно удалить воздух из системы, так как он сжимаем и может снизить эффективность работы привода, мешая полному отключению сцепления. Прокачка выполняется через перепускной клапан на ПГУ.
Используйте тормозную жидкость DOT-4, рекомендованную производителем. Смешивание жидкостей разных типов или применение отработанной жидкости строго запрещено, так как это может привести к разбуханию резинок и сбоям в работе системы. Прокачка продолжается, пока из шланга не начнет поступать жидкость без пузырьков воздуха.
Во время прокачки следите за уровнем жидкости в бачке главного цилиндра, чтобы избежать его полного опустошения. Если воздух попадет в главный цилиндр, потребуется повторная прокачка или даже замена узла, особенно если воздух окажется в сложных каналах. После завершения работ проверьте герметичность соединений, резко нажав на педаль.
Типичные ошибки при замене и обслуживании
Нарушение технологии ремонта часто приводит к необходимости повторного обращения в сервис в короткие сроки. Анализ отказов показывает, что большинство проблем связано не с качеством деталей, а с человеческим фактором и несоблюдением регламентных требований. Знание распространенных ошибок поможет избежать затрат на переделки.
- Игнорирование центровки диска — установка ведомого диска «на глаз» без применения оправки может привести к перекосу. В процессе сборки первичный вал КПП не попадает в шлицы, что может повредить их или сломать ступицу диска.
- Неправильная затяжка болтов — затягивание болтов корзины по кругу или рывками может вызвать деформацию нажимного диска. Это приводит к биению сцепления и вибрациям при старте. Затяжка должна производиться строго крест-накрест и в несколько этапов.
- Недостаток или избыток смазки — сухие шлицы могут привести к заеданию диска и шуму, в то время как избыток смазки разбрасывается центробежной силой на фрикционные накладки, вызывая пробуксовку. Смазку следует наносить тонким слоем только на шлицы, избегая попадания на диск.
- Повторное использование старых болтов — болты, крепящие маховик и корзину, работают на растяжение и имеют предел прочности. Повторная установка старых болтов может привести к их обрыву под нагрузкой, что вызовет разрушение узла и повреждение КПП.
Особое внимание стоит уделить состоянию опорного подшипника коленчатого вала. Если при замене сцепления не проверить его состояние, заклинивший подшипник может стать источником шума и затруднений при выключении сцепления. Подшипник должен легко и бесшумно вращаться.
Эксплуатация после ремонта и контроль состояния
После завершения сборки и настройки необходимо выполнить тестовый запуск и проверить работу узла. Двигатель должен запускаться и глохнуть плавно при включенной передаче и выжатом сцеплении. Переключение передач на работающем двигателе должно происходить без усилий, хруста и сопротивления, что свидетельствует о правильной регулировке привода.
В первые 500–1000 километров пробега происходит приработка новых фрикционных накладок. В этот период рекомендуется избегать резких стартов, буксировки тяжелых прицепов и длительного удержания автомобиля на склонах с помощью пробуксовки сцепления. Бережный режим эксплуатации поможет правильно сформировать рельеф трущихся поверхностей.
Регулярный визуальный осмотр и прослушивание работы трансмиссии помогут выявить проблемы на ранних стадиях. Появление посторонних звуков, изменение работы педали или запах гари требуют немедленного прекращения эксплуатации и диагностики. Своевременное обнаружение неисправностей предотвратит повреждение других узлов трансмиссии.
Контроль состояния системы также включает проверку герметичности пневмосистемы, если автомобиль оборудован пневмоусилителем. Утечки воздуха снижают эффективность работы пневматического усилителя и увеличивают усилие на педали. Регулярная замена воздушных фильтров пневмосистемы положительно влияет на надежность работы сцепления.
| Симптом | Возможная причина | Метод устранения |
|---|---|---|
| Шум при выжатой педали | Износ выжимного подшипника | Замена подшипника и муфты |
| Рывки при трогании | Замасливание диска или износ демпферов | Замена диска, поиск источника масла |
| Сцепление «ведет» | Неправильная регулировка или воздух в системе | Регулировка привода, прокачка |
Финальная проверка и рекомендации по ресурсу
Завершение работ включает тщательную проверку всех соединений и параметров. Убедитесь, что все крепежные элементы надежно затянуты в соответствии с необходимыми стандартами, а защитные кожухи установлены на свои места. Отсутствие вибраций и посторонних звуков при работе двигателя, как на холостом ходу, так и под нагрузкой, свидетельствует о качественном выполнении работы.
Срок службы сцепления на КАМАЗ НЕО зависит от условий эксплуатации и манеры вождения. В городских условиях, где часто происходят остановки, износ происходит быстрее, чем при длительных поездках по трассам. Соблюдение правил переключения передач и отказ от привычки «держать» машину на сцеплении на светофорах значительно продлевают срок службы этого узла.
Регулярное техническое обслуживание, включающее проверку уровня жидкости и состояния привода, поможет избежать неожиданных поломок в пути. Использование оригинальных запасных частей и качественных смазочных материалов обеспечивает надежную работу трансмиссии на протяжении сотен тысяч километров пробега.
Обзор основных неисправностей сцепления КАМАЗ НЕО
Сцепление является одной из ключевых систем автомобиля, обеспечивающей передачу крутящего момента от двигателя к трансмиссии. В модели КАМАЗ НЕО, как и в других автомобилях, сцепление может подвергаться различным неисправностям, которые могут негативно сказаться на его работе и, соответственно, на общей производительности транспортного средства. Рассмотрим основные неисправности, которые могут возникнуть в системе сцепления КАМАЗ НЕО.
1. Пробуксовка сцепления
Пробуксовка сцепления проявляется в том, что двигатель работает на высоких оборотах, но автомобиль не разгоняется должным образом. Это может быть вызвано износом фрикционных накладок, недостаточным давлением в системе или неправильной регулировкой. Важно проверить состояние дисков сцепления и, при необходимости, заменить их.
2. Затрудненное включение передачи
Если передачи включаются с трудом или с характерным скрежетом, это может указывать на проблемы с выжимным подшипником, сцеплением или трансмиссией. Необходимо проверить состояние выжимного подшипника и механизмов переключения передач, а также убедиться в отсутствии загрязнений и повреждений в системе.
3. Шумы при работе сцепления
Посторонние шумы, такие как скрежет или стук, могут свидетельствовать о неисправностях в механизме сцепления. Это может быть связано с износом подшипников, неправильной установкой или повреждением деталей. Рекомендуется провести диагностику и, при необходимости, заменить поврежденные элементы.
4. Увеличение хода педали сцепления
Если педаль сцепления становится слишком мягкой или ее ход увеличивается, это может указывать на утечку жидкости в системе или на износ уплотнителей. Важно проверить уровень жидкости в главном цилиндре сцепления и состояние всех соединений на наличие утечек.
5. Неполное disengagement (отключение) сцепления
Если сцепление не отключается полностью, это может привести к перегреву и быстрому износу деталей. Причинами могут быть неправильная регулировка или неисправность в гидравлической системе. Необходимо проверить работу главного и рабочего цилиндров, а также состояние трубопроводов.
Каждая из перечисленных неисправностей требует внимательного подхода и своевременной диагностики. Регулярное техническое обслуживание и контроль состояния сцепления помогут избежать серьезных поломок и продлить срок службы автомобиля КАМАЗ НЕО.
Советы по выбору запчастей для ремонта
При ремонте сцепления КАМАЗ НЕО важно правильно подойти к выбору запчастей, так как от их качества и соответствия зависит не только долговечность работы системы, но и безопасность эксплуатации автомобиля. Вот несколько рекомендаций, которые помогут вам сделать правильный выбор.
- Оригинальные запчасти: Всегда предпочтительнее использовать оригинальные запчасти, так как они разрабатываются производителем с учетом всех особенностей конструкции автомобиля. Оригинальные детали гарантируют высокое качество и надежность, что особенно важно для критически важных узлов, таких как сцепление.
- Проверка сертификатов: При покупке запчастей обращайте внимание на наличие сертификатов качества. Это может быть как сертификат производителя, так и документы, подтверждающие соответствие запчастей стандартам безопасности и качества.
- Изучение отзывов: Перед покупкой стоит ознакомиться с отзывами других автовладельцев о конкретных запчастях. Это поможет избежать покупки некачественных или ненадежных деталей. Обратите внимание на форумы и специализированные сайты, где обсуждаются проблемы и решения, связанные с ремонтом КАМАЗа.
- Сравнение цен: Не стоит спешить с покупкой первой попавшейся детали. Сравните цены на запчасти в разных магазинах и у разных поставщиков. Иногда разница в цене может быть значительной, и это не всегда связано с качеством. Однако будьте осторожны с слишком низкими ценами, так как это может быть признаком подделки или низкого качества.
- Совместимость: Убедитесь, что выбранные вами запчасти совместимы с моделью вашего автомобиля. Для этого можно обратиться к технической документации или консультироваться с продавцом. Неправильно подобранные детали могут привести к серьезным поломкам и дополнительным затратам.
- Проверка состояния: Если вы планируете использовать б/у запчасти, обязательно тщательно проверяйте их состояние. Износ, трещины или другие повреждения могут существенно снизить срок службы детали и привести к новым поломкам.
- Консультация с профессионалами: Если у вас есть сомнения в выборе запчастей, не стесняйтесь обращаться за помощью к специалистам. Механики и консультанты в магазинах автозапчастей могут дать полезные советы и рекомендации по выбору качественных деталей.
Следуя этим советам, вы сможете выбрать качественные запчасти для ремонта сцепления КАМАЗ НЕО, что обеспечит надежную и безопасную работу вашего автомобиля на протяжении долгого времени.
Частота обслуживания и профилактика сцепления
Сцепление является одним из ключевых элементов трансмиссии автомобиля КАМАЗ, и его правильная работа напрямую влияет на безопасность и эффективность эксплуатации транспортного средства. Регулярное обслуживание и профилактика сцепления помогут избежать серьезных поломок и продлить срок службы данного узла.
Рекомендуется проводить проверку состояния сцепления каждые 10 000 километров пробега или раз в полгода, в зависимости от условий эксплуатации. Важно обращать внимание на следующие аспекты:
- Износ дисков сцепления: Проверяйте толщину фрикционных дисков. Если они изношены до предельного значения, их необходимо заменить.
- Работа педали сцепления: Убедитесь, что педаль сцепления не заедает и возвращается в исходное положение без усилий. Если педаль требует чрезмерного усилия, это может указывать на необходимость регулировки или замены компонентов.
- Утечки жидкости: Регулярно проверяйте уровень жидкости в гидравлической системе сцепления. Утечки могут привести к недостаточному давлению и, как следствие, к плохой работе сцепления.
- Состояние пружин: Пружины выжимного подшипника и диска сцепления должны быть в хорошем состоянии. Износ или повреждение пружин может привести к неправильной работе сцепления.
Профилактические меры включают в себя:
- Регулярная смазка: Убедитесь, что все подвижные части сцепления смазаны в соответствии с рекомендациями производителя. Это поможет избежать износа и заедания.
- Проверка регулировок: Периодически проверяйте и при необходимости корректируйте зазоры между дисками сцепления и выжимным подшипником. Неправильные регулировки могут привести к преждевременному износу.
- Обучение водителей: Важно обучить водителей правильной эксплуатации сцепления. Избегайте резкого отпуска педали сцепления и перегрева сцепления при длительном движении в пробках.
Следуя этим рекомендациям, вы сможете значительно увеличить срок службы сцепления вашего КАМАЗа и обеспечить его надежную работу в любых условиях. Не забывайте, что профилактика всегда дешевле и проще, чем ремонт, поэтому уделяйте внимание регулярному обслуживанию вашего автомобиля.
