В данной статье мы подробно рассмотрим процесс замены и регулировки диска сцепления на КАМАЗ 53501, что является важной процедурой для обеспечения надежной работы автомобиля. Вы узнаете о необходимых артикулах, таблице совместимости, а также типичных ошибках, которые могут возникнуть при монтаже. Это руководство поможет вам не только правильно выбрать и установить диск сцепления, но и избежать распространенных проблем, связанных с его эксплуатацией, что в конечном итоге повысит эффективность и безопасность вашего транспортного средства.
Конструктивные особенности и выбор комплектующих
На грузовиках серии КАМАЗ 53501 устанавливается однодисковое сухое сцепление мембранного типа. Основным компонентом этого механизма является ведомый диск, который передает крутящий момент от маховика двигателя к первичному валу трансмиссии. Конструкция диска включает ступицу с внутренними шлицами, демпферные пружины для гашения крутильных колебаний и фрикционные накладки, обеспечивающие необходимое трение. Важно, чтобы диаметр диска и профиль шлицов точно соответствовали конкретной модификации двигателя и коробки передач.
При выборе запасных частей рекомендуется ориентироваться на оригинальные артикулы или проверенные аналоги, так как рынок переполнен товарами низкого качества. Для двигателей КамАЗ-740.62, 740.63 или 740.65 обычно используются диски диаметром 340 мм. Применение дешевых аналогов может привести к быстрому износу накладок или деформации пружинного демпфера, что вызовет рывки при старте. Перед покупкой обязательно проверяйте маркировку на ступице и качество клепки фрикционных накладок.
В таблице ниже представлены ключевые параметры, на которые стоит обратить внимание при заказе комплекта. Различия в количестве шлицов или внешнем диаметре могут сделать установку невозможной или привести к разрушению узла в первые километры эксплуатации.
| Параметр | Описание и значение | Важность проверки |
|---|---|---|
| Диаметр диска | 340 мм (стандарт для большинства модификаций 53501) | Критично: несовместимость с корзиной |
| Профиль шлицов | Количество и форма шлицов ступицы (должны совпадать с валом КПП) | Критично: невозможность сборки или заклинивание |
| Высота ступицы | Расстояние от плоскости диска до края ступицы | Важно: влияет на ход выжимного подшипника |
Если вы приобрели комплект сцепления и при визуальном осмотре обнаружили следы масла на фрикционных накладках, установка такого диска строго запрещена. Масло снижает коэффициент трения и может привести к проскальзыванию. В этом случае необходимо выявить и устранить источник утечки, будь то сальник коленвала или первичного вала КПП, прежде чем приступать к сборке.
Подготовка к демонтажу и снятие коробки передач
Замена диска сцепления на КАМАЗ 53501 — это сложный процесс, требующий подъемного устройства или смотровой ямы с эстакадой. Перед началом работы важно заглушить двигатель, установить автомобиль на ровной поверхности и зафиксировать колеса противооткатными упорами. Безопасность в таких операциях — первоочередная задача, поэтому необходимо подготовить надежные упоры для кабины и трансмиссии.
Если у вас нет помощника, обязательно используйте специальную стойку-транспортировочную опору для коробки передач. Снимать КПП в подвешенном состоянии или удерживая ее вручную крайне рискованно и затруднительно. Сначала отсоедините все электрические разъемы, тросы или тяги управления, а также карданные валы. Затем открутите болты, крепящие КПП к картеру сцепления.
На практике демонтаж коробки занимает много времени из-за значительного веса агрегата и ограниченного доступа к некоторым болтам. После того как коробка будет отведена назад, откроется доступ к корзине сцепления и маховику. В этот момент рекомендуется проверить состояние сальников и поверхности маховика.
| Этап работы | Описание действий | Необходимый инструмент |
|---|---|---|
| Подготовка к замене | Отключение аккумулятора, подъем автомобиля | Домкрат, подставки |
| Снятие коробки передач | Откручивание болтов крепления, отсоединение проводов | Гаечный ключ, отвертка |
| Снятие старого диска сцепления | Откручивание болтов сцепления, снятие диска | Гаечный ключ, молоток |
| Установка нового диска сцепления | Установка нового диска, затяжка болтов | Гаечный ключ |
| Регулировка сцепления | Проверка зазоров, регулировка при необходимости | Штангенциркуль, ключи |
| Сборка и установка коробки | Установка коробки на место, затяжка болтов | Гаечный ключ |
| Проверка работы сцепления | Запуск двигателя, проверка работы сцепления | Тест-драйв |
Интересные факты
Вот несколько интересных фактов о замене и регулировке диска сцепления на КАМАЗ 53501:
Специфика конструкции сцепления: На КАМАЗ 53501 используется однодисковое сцепление с гидравлическим приводом, что обеспечивает более плавное и точное управление. Это позволяет водителю легче управлять автомобилем, особенно при работе с тяжелыми грузами.
Регулировка свободного хода: Правильная регулировка свободного хода педали сцепления критически важна для долговечности диска сцепления. Если свободный ход слишком мал, это может привести к преждевременному износу диска, а если слишком велик — к затруднению переключения передач.
Симптомы износа: Водители КАМАЗа 53501 могут заметить признаки износа диска сцепления, такие как проскальзывание сцепления, трудности с переключением передач или необычные звуки при работе. Ранняя диагностика и замена диска могут предотвратить более серьезные проблемы с трансмиссией и снизить затраты на ремонт.
Дефектовка маховика и корзины

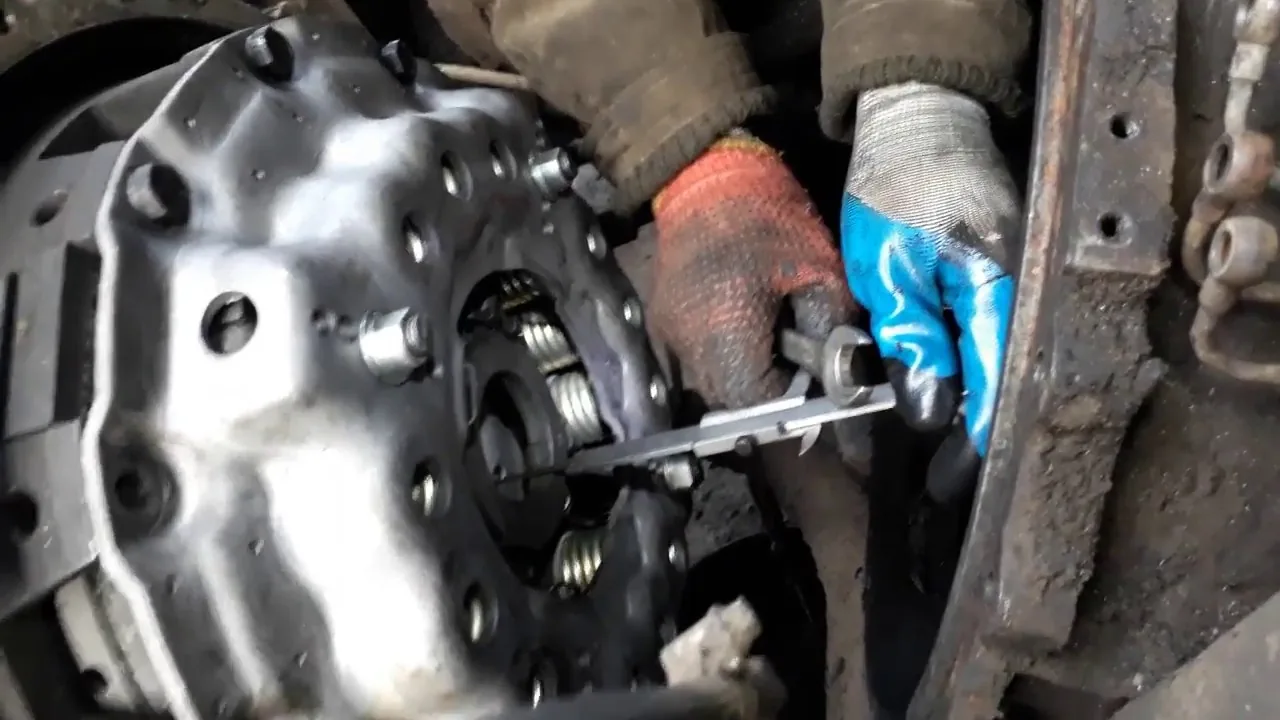

После получения доступа к узлу сцепления не спешите откручивать корзину. Внимательно осмотрите рабочую поверхность маховика. На ней не должно быть глубоких борозд, трещин или следов перегрева. Если поверхность имеет неравномерный износ или термические пятна, маховик нужно проточить или заменить. Установка нового диска на поврежденный маховик может привести к быстрому выходу из строя нового комплекта.
Корзина сцепления также требует тщательной проверки. Лепестки нажимной диафрагменной пружины должны быть на одном уровне. Если лепестки имеют разную высоту или признаки перегрева (синий цвет металла), корзину необходимо заменить. Часто износ лепестков происходит неравномерно, что может вызвать биение диска и вибрацию при работе двигателя.
Также проверьте состояние направляющей втулки выжимного подшипника. Если на ней есть выработка или задиры, подшипник будет заедать, что приведет к неполному выключению сцепления. При необходимости втулку следует заменить, а поверхность смазать тонким слоем термостойкой смазки, избегая попадания на фрикционные накладки.
Технология установки и центровка диска
Сборка узла сцепления требует высокой аккуратности и чистоты. Перед установкой необходимо тщательно обезжирить все поверхности маховика, корзины и нового диска. Даже незначительные остатки масла или смазки на рабочих участках недопустимы. Центровка диска относительно маховика осуществляется с помощью специальной оправки, которая вставляется в шлицы ступицы диска и отверстие маховика.
Если заводской оправки нет, можно использовать старый первичный вал коробки передач или изготовить приспособление самостоятельно. Однако это может негативно сказаться на точности центровки. Диск следует устанавливать так, чтобы длинная часть ступицы была направлена к коробке передач (обычно на диске имеется маркировка "Flywheel side" или "Getriebe side"). Неправильная установка диска может привести к его контакту с маховиком или корпусом сцепления, что помешает корректной установке коробки.
Болты, соединяющие корзину с маховиком, необходимо затягивать равномерно, по диагонали, постепенно увеличивая усилие. Резкая затяжка одного болта до упора может вызвать перекос корзины и деформацию диска. Момент затяжки должен соответствовать рекомендациям производителя и обычно составляет от 20 до 30 Нм. Для точной информации лучше обратиться к руководству по эксплуатации конкретной модели.
Установка выжимного подшипника и сборка трансмиссии
Выжимной подшипник устанавливается на направляющую втулку перед монтажом коробки передач. Его необходимо обработать специальной смазкой для подшипников, работающих на высоких скоростях, но в умеренных количествах. Избыточная смазка при нагреве может вытечь и попасть на фрикционные накладки диска, что приведет к проскальзыванию.
При соединении коробки передач с двигателем вал должен свободно входить в ступицу диска без чрезмерных усилий. Если вал не заходит, нельзя подтягивать коробку болтами — это может повредить шлицы или деформировать диск. Важно разъединить узлы, проверить их центровку и устранить возможные перекосы. После успешного соединения необходимо установить и затянуть болты крепления коробки передач.
Сборка осуществляется в обратном порядке снятия. Устанавливаются карданные валы, подключаются системы управления и электропроводка. Особое внимание следует уделить регулировке привода выключения сцепления, так как это влияет на полное отключение и предотвращение пробуксовки.
Регулировка привода и проверка работоспособности
После сборки трансмиссии важно правильно настроить свободный ход педали сцепления и ход штока пневмогидравлического усилителя (ПГУ). На модели КАМАЗ 53501 эта настройка существенно влияет на срок службы выжимного подшипника и эффективность сцепления. Недостаточный свободный ход может привести к постоянному давлению на подшипник, что ускоряет его износ и может вызвать пробуксовку.
Регулировка осуществляется в два этапа: сначала настраивается свободный ход педали, затем — ход штока ПГУ. Для этого используются регулировочные гайки на тяге привода. Обычно свободный ход составляет 35-45 мм для педали и 3-5 мм для штока ПГУ, однако точные параметры могут варьироваться в зависимости от модификации привода.
Заключительным этапом является проверка работы системы при запущенном двигателе. При нажатии на педаль сцепление должно отключаться плавно, без рывков и посторонних звуков. При трогании с места не должно возникать вибраций, а разгон должен происходить без пробуксовки, даже при наличии нагрузки.
| Параметр регулировки | Нормативное значение | Место регулировки |
|---|---|---|
| Свободный ход педали | 35-45 мм | Регулировочная гайка на тяге педали |
| Свободный ход штока ПГУ | 3-5 мм | Регулировочный винт на штоке ПГУ |
Типичные ошибки при замене
При замене диска сцепления на КАМАЗ 53501 часто возникают ошибки, которые могут свести на нет все усилия и затраты. Анализ наиболее распространенных проблем помогает избежать повторения чужих недочетов и гарантирует качественный ремонт.
- Игнорирование проверки маховика — установка нового диска на поврежденный или с глубокими бороздами маховик приведет к неравномерному износу накладок и возникновению вибрации уже через несколько тысяч километров. Поэтому обязательно проверяйте поверхность маховика.
- Попадание масла на фрикционные накладки — даже небольшое количество масла, попавшее при неаккуратной сборке или из-за неисправного сальника, вызывает проскальзывание и перегрев, что потребует повторной разборки узла.
- Неправильная установка диска — если диск установлен «вверх ногами» (длинной частью ступицы к маховику), это не позволит коробке передач встать на место или приведет к поломке диска при первой попытке включения сцепления.
- Отсутствие регулировки привода — игнорирование настройки свободного хода педали и штока ПГУ может вызвать неполное выключение сцепления (что проявляется в хрусте при переключении) или пробуксовку и сгорание диска.
⚠️ Важно: Использование б/у корзины сцепления с новым диском разрешается только в исключительных случаях и при условии, что лепестки находятся в идеальном состоянии. Экономия на корзине часто приводит к дополнительным затратам на ремонт.
⚠️ Важно: При затяжке болтов корзины обязательно используйте динамометрический ключ. Перетяжка может привести к деформации корпуса корзины, а недотяжка — к ее проворачиванию относительно маховика.
⚠️ Важно: Не применяйте графитовые смазки или солидол для смазки направляющей втулки. Эти вещества могут закоксоваться при высоких температурах, что приведет к заклиниванию выжимного подшипника.
Эксплуатация после ремонта
После установки нового диска сцепления и сборки трансмиссии необходимо провести обкатку фрикционных накладок. В первые 500-800 км пробега рекомендуется избегать резких стартов, перегрузок и буксировки прицепов. Неправильная эксплуатация в этот период может привести к перегреву и повреждению накладок.
Водителю следует внимательно следить за работой трансмиссии. Если возникают посторонние звуки, вибрации или изменяется поведение педали сцепления, это должно стать поводом для немедленной остановки и проверки. Раннее выявление проблем поможет избежать серьезных поломок.
Регулярная проверка уровня жидкости в гидравлическом приводе и контроль герметичности системы способствуют долговечности сцепления. Правильная эксплуатация и своевременное обслуживание — залог надежности вашего КАМАЗ 53501.
Инструменты и оборудование для замены диска сцепления
Для успешной замены и регулировки диска сцепления на КАМАЗ 53501 необходимо подготовить определённый набор инструментов и оборудования. Правильный выбор инструментов обеспечит не только эффективность работы, но и безопасность процесса.
1. Основные инструменты:
- Набор ключей: Включает в себя как рожковые, так и торцевые ключи различных размеров. Наиболее часто используются ключи на 10, 12, 13, 14 и 17 мм.
- Отвертки: Плоские и крестовые отвертки помогут в демонтаже различных креплений и элементов.
- Трубный ключ: Необходим для работы с крепежом, который может быть затянут слишком сильно.
- Динамометрический ключ: Используется для точной затяжки болтов, что особенно важно для обеспечения правильной работы сцепления.
2. Специальные инструменты:
- Инструмент для центровки диска сцепления: Позволяет точно установить диск сцепления на маховик, что предотвращает его неравномерный износ и обеспечивает плавность работы трансмиссии.
- Подъемник или домкрат: Необходим для поднятия автомобиля и обеспечения доступа к сцеплению. Рекомендуется использовать гидравлический подъемник для удобства и безопасности.
- Картон или тряпки: Для защиты кузова автомобиля и других деталей от повреждений во время работы.
3. Оборудование:
- Станок для балансировки: Если планируется замена не только диска сцепления, но и других элементов трансмиссии, стоит использовать станок для балансировки, чтобы избежать вибраций в будущем.
- Сжатый воздух: Для очистки деталей от грязи и пыли перед установкой нового диска сцепления.
Подготовив все необходимые инструменты и оборудование, можно приступить к замене диска сцепления на КАМАЗ 53501. Важно помнить, что правильная подготовка и использование качественных инструментов значительно упростят процесс и повысят его безопасность.
Проверка состояния других элементов сцепления
При замене и регулировке диска сцепления КАМАЗ 53501 важно не только заменить сам диск, но и тщательно проверить состояние других элементов сцепления. Это позволит избежать повторных ремонтов и обеспечит надежную работу трансмиссии.
1. Выжимной подшипник
Выжимной подшипник играет ключевую роль в процессе сцепления. При его износе или повреждении может возникнуть шум, вибрация или затрудненное включение передачи. Для проверки состояния подшипника необходимо:
- Снять его с места установки и визуально осмотреть на наличие трещин и повреждений.
- Проверить его вращение: подшипник должен вращаться свободно, без заеданий и посторонних звуков.
- При наличии люфта или других дефектов рекомендуется заменить подшипник на новый.
2. Корзина сцепления
Корзина сцепления также подлежит обязательной проверке. Она должна быть в хорошем состоянии, без трещин и деформаций. Для проверки корзины сцепления следует:
- Осмотреть ее на наличие механических повреждений, таких как вмятины или трещины.
- Проверить пружины: они должны быть равномерно натянуты и не иметь признаков усталости.
- Убедиться, что корзина не имеет износа в местах контакта с диском сцепления.
3. Диск сцепления
Хотя мы говорим о замене диска сцепления, важно убедиться, что новый диск соответствует требованиям и стандартам. При проверке диска следует:
- Сравнить новый диск с установленным, чтобы убедиться в их идентичности по размеру и конструкции.
- Проверить поверхность диска на наличие дефектов, таких как трещины или износ.
- Убедиться, что фрикционные накладки не имеют значительного износа и равномерно распределены по поверхности.
4. Механизм сцепления
Механизм сцепления, который включает в себя рычаги и другие компоненты, также требует внимания. Для его проверки необходимо:
- Осмотреть все соединения на наличие люфта и износа.
- Проверить работу механизма на предмет легкости и плавности хода.
- Убедиться, что все детали механизма не имеют коррозии и повреждений.
5. Уровень жидкости в системе сцепления
Если сцепление гидравлическое, необходимо проверить уровень жидкости в системе. Низкий уровень жидкости может привести к неправильной работе сцепления. Для этого:
- Проверить уровень жидкости в бачке и при необходимости долить до необходимого уровня.
- Осмотреть систему на наличие утечек, которые могут привести к снижению давления в системе.
Проверка состояния всех этих элементов сцепления позволит обеспечить надежную и безопасную эксплуатацию автомобиля КАМАЗ 53501. Не стоит пренебрегать этой процедурой, так как от состояния сцепления зависит не только комфорт, но и безопасность на дороге.
Советы по уходу за сцеплением после замены
После замены диска сцепления на КАМАЗ 53501 важно соблюдать несколько рекомендаций, чтобы обеспечить долговечность и надежность работы нового компонента. Правильный уход за сцеплением поможет избежать преждевременного износа и возможных поломок в будущем.
1. Первые километры после замены: В первые 500-1000 километров после установки нового диска сцепления рекомендуется избегать резких стартов и перегрузок. Это позволит компоненту "приработаться" и адаптироваться к условиям эксплуатации. Постарайтесь избегать частых переключений на высокие обороты двигателя.
2. Регулярная проверка уровня жидкости: Убедитесь, что уровень жидкости в гидравлической системе сцепления находится в пределах нормы. Низкий уровень жидкости может привести к неправильной работе сцепления и его преждевременному износу. Проверяйте уровень жидкости регулярно, особенно в начале эксплуатации после замены.
3. Избегайте пробуксовки: Пробуксовка сцепления — одна из основных причин его быстрого износа. Старайтесь избегать длительного удерживания сцепления в полуоткрытом состоянии, так как это приводит к перегреву и снижению эффективности работы. Если необходимо остановиться, лучше полностью выжимать сцепление.
4. Правильная эксплуатация: Следите за тем, чтобы сцепление не использовалось в качестве тормоза. При остановке автомобиля лучше переключаться на нейтраль и не держать ногу на педали сцепления. Это поможет избежать ненужного износа.
5. Регулярное техническое обслуживание: Проводите регулярные проверки и техническое обслуживание сцепления. Это включает в себя осмотр на наличие утечек жидкости, проверку состояния педали сцепления и ее регулировку при необходимости. Также стоит обратить внимание на состояние других компонентов трансмиссии, так как их износ может негативно сказаться на работе сцепления.
6. Обращение к специалистам: Если вы заметили какие-либо аномалии в работе сцепления, такие как скрип, вибрации или трудности с переключением передач, не откладывайте визит к специалисту. Ранняя диагностика и устранение проблем помогут избежать более серьезных поломок и затрат на ремонт.
Соблюдение этих рекомендаций поможет вам продлить срок службы нового диска сцепления и обеспечить надежную работу вашего автомобиля КАМАЗ 53501. Помните, что правильный уход за сцеплением — это залог безопасности и комфорта в процессе эксплуатации.
