Лепестковая корзина сцепления является ключевым элементом трансмиссии автомобилей КАМАЗ, обеспечивая надежное соединение между двигателем и коробкой передач. В данной статье мы подробно рассмотрим устройство лепестковой корзины, а также предоставим практическое руководство по ее регулировке, ремонту и диагностике неисправностей. Знание особенностей обслуживания этого узла поможет владельцам и механикам избежать серьезных поломок, повысить эффективность работы автомобиля и продлить срок службы сцепления.
Конструктивные особенности и устройство узла
Основным элементом системы является нажимной диск, который в сочетании с маховиком обеспечивает надежное зажатие фрикционных накладок ведомого диска. В современных грузовых автомобилях используются корзины диафрагменного типа, где одну сложной формы стальную пластину заменяют множество отдельных пружин. Такая конструкция обеспечивает более равномерное усилие прижима на протяжении всего срока эксплуатации и снижает усилие, необходимое для отключения.
Особое внимание следует уделить механизму выключения. В отличие от рычажных систем, здесь передача усилия осуществляется через подшипник, который воздействует на концы лепестков диафрагменной пружины. При нажатии на педаль пружина деформируется, и ее внутренний край отводит нажимной диск от маховика, размыкая поток мощности. Важно, чтобы перемещение всех компонентов происходило синхронно и без перекосов.

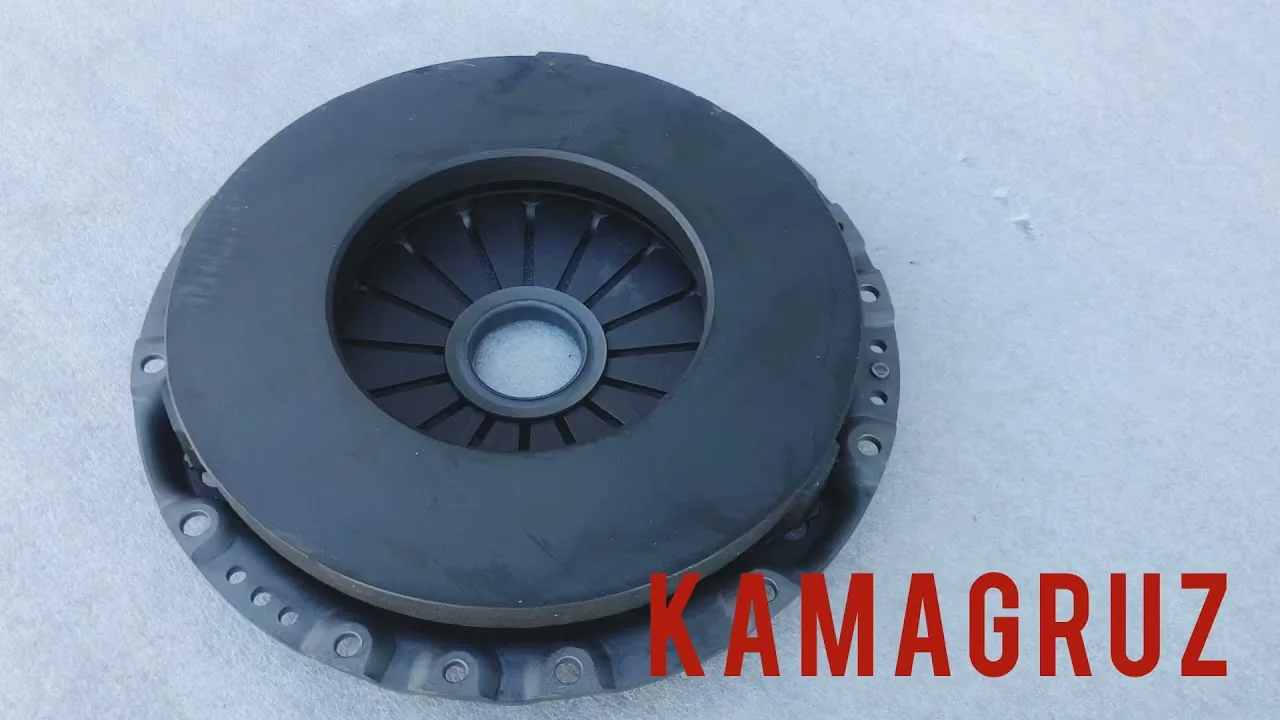

Диафрагменная пружина и нажимной диск
Диафрагменная пружина — это упругий элемент, который выполняет функции нажимного механизма и выжимных рычагов. Она имеет форму усеченного конуса с радиальными вырезами, образующими лепестки. Для её производства используется высокопрочная сталь, прошедшая специальную термическую обработку. Срок службы лепестковой корзины зависит от качества материала и соблюдения температурных режимов в процессе эксплуатации.
Нажимной диск крепится к корпусу корзины и перемещается по направляющим штифтам. При износе или образовании тепловых трещин эффективность передачи крутящего момента снижается. Визуальный осмотр поверхности диска позволяет выявить признаки перегрева или масляного загрязнения, которые могут привести к пробуксовке.
⚠️ Обратите внимание: Использование неоригинальных комплектующих может изменить характеристики пружины, что вызовет рывки при старте или неполное отключение сцепления, даже при правильной регулировке.
Интересные факты
Вот несколько интересных фактов о техническом руководстве по лепестковой корзине сцепления КАМАЗ:
Уникальная конструкция: Лепестковая корзина сцепления КАМАЗ отличается от традиционных конструкций тем, что использует лепестковые пружины, которые обеспечивают более плавное и равномерное сцепление. Это позволяет уменьшить износ деталей и повысить надежность работы сцепления в условиях тяжелых нагрузок.
Устойчивость к перегреву: Техническое руководство подчеркивает, что лепестковые корзины сцепления КАМАЗ имеют высокую термостойкость. Это позволяет им эффективно работать в условиях повышенных температур, что особенно важно для грузовых автомобилей, которые часто эксплуатируются в сложных климатических условиях.
Обслуживание и диагностика: В руководстве подробно описаны методы диагностики и обслуживания лепестковой корзины сцепления. Это включает в себя регулярные проверки на наличие износа, а также рекомендации по замене деталей, что способствует увеличению срока службы сцепления и снижению затрат на ремонт.
Муфта выключения и выжимной подшипник
Подшипник муфты выключения поддерживает осевую нагрузку при работе с педалью сцепления. Он расположен на направляющей втулке и перемещается вдоль нее в процессе работы привода. Конструкция подшипника должна обеспечивать легкое вращение при взаимодействии с лепестками пружины, которые вращаются вместе с маховиком. Износ подшипника проявляется в виде шума, который исчезает при отпускании педали.
Муфта выключения соединена с вилкой, приводимой в действие пневмогидравлическим усилителем (ПГУ) или тросовым приводом. Зазор между торцевой частью муфты и упорным кольцом — важный параметр. При отсутствии зазора подшипник постоянно соприкасается с лепестками, что приводит к их быстрому износу и возникновению шума.
Для продления срока службы узла важно следить за состоянием направляющей втулки. Загрязнение или повреждение ее поверхности могут вызвать заклинивание муфты. Регулярная смазка и очистка этой области во время технического обслуживания необходимы.
Регулировка свободного хода и зазоров привода
Настройка системы начинается с проверки уровня жидкости в бачке гидропривода и состояния пневматической системы, если установлен пневматический главный цилиндр (ПГУ). Перед началом работ важно убедиться в отсутствии утечек в системе привода, а также в исправности шлангов и трубопроводов. Регулировка должна выполняться в строго определенной последовательности, так как ее нарушение может привести к неправильной работе механизма.
Первым шагом является установка корректного свободного хода педали. Этот параметр определяет, насколько свободно движется педаль до начала выбора зазоров в приводе. Недостаточный свободный ход может вызвать подклинивание выжимного подшипника, а избыточный — неполное выключение сцепления.
Настройка пневмогидравлического усилителя
На грузовиках КАМАЗ с пневматическим усилителем сцепления (ПГУ) регулировка осуществляется с помощью двух основных компонентов: эксцентрикового пальца штока цилиндра и регулировочного винта на усилителе. Сначала нужно ослабить контргайку эксцентрикового пальца, затем поворотом пальца установить необходимый зазор между толкателем и поршнем. После этого следует настроить ход штока ПГУ, используя регулировочный винт.
После начальной настройки важно проверить полный ход штока ПГУ при полностью нажатой педали. Если ход штока меньше установленного нормативного значения, это может указывать на проблемы в пневматической системе или недостаточное давление. Правильная работа ПГУ обеспечивает комфортное управление и полное отключение сцепления.
Контроль зазора муфты выключения
Зазор между торцевой частью муфты выключения и кольцом оттяжных рычагов (или лепестками диафрагмы) должен составлять 3,5–4,0 мм. Для проверки этого параметра используется щуп или специальный калибр, который вводится через окно в картере сцепления. Чтобы получить доступ к этому окну, может потребоваться снять защитный лючок или демонтировать пыльник.
Если зазор не соответствует нормам, необходимо отрегулировать длину тяги привода или положение вилки. На некоторых моделях автомобилей предусмотрена возможность настройки упорного кольца. Важно, чтобы зазор был равномерным по всей окружности, что указывает на параллельность плоскостей и отсутствие перекосов.
| Параметр | Нормативное значение | Метод проверки |
|---|---|---|
| Свободный ход педали | 15–25 мм | Линейка у педали |
| Зазор муфты | 3,5–4,0 мм | Щуп через лючок |
| Полный ход штока ПГУ | 25 мм (мин) | Линейка у штока |
Неправильная настройка зазора — одна из основных причин преждевременного выхода из строя выжимного подшипника. При уменьшении зазора до нуля подшипник начинает работать в режиме постоянного трения, что приводит к перегреву и разрушению сепаратора.
Диагностика неисправностей и характерные симптомы
Чтобы точно установить причину неисправности, необходимо тщательно проанализировать поведение автомобиля как во время движения, так и на стоянке. Симптомы могут быть схожи для разных поломок, поэтому важно обращать внимание на совокупность признаков. Водители часто ошибочно принимают проблемы с сцеплением за неисправности трансмиссии или двигателя.
Причины пробуксовки и неполного включения
Если двигатель увеличивает обороты, но скорость автомобиля не меняется, или вы ощущаете запах гари, это может свидетельствовать о пробуксовке сцепления. Проблема возникает, когда нажимной диск не создает достаточного давления. Причины могут включать износ фрикционных накладок, попадание масла на диски или ослабление диафрагменной пружины из-за перегрева.
Пробуксовка также может происходить при отсутствии свободного хода педали. В этом случае выжимной подшипник постоянно прижат к лепесткам, что мешает нажимному диску полностью прижать ведомый диск к маховику. Длительная эксплуатация автомобиля в таких условиях может привести к быстрому выгоранию накладок.
Шумы и рывки при работе механизма
Посторонние звуки при отпускании сцепления часто указывают на износ выжимного подшипника или повреждение лепестков диафрагменной пружины. Если шум возникает при включении передачи на неподвижном автомобиле, это может свидетельствовать о износе шлицевой части первичного вала или ступицы ведомого диска.
Рывки при старте могут быть вызваны неравномерным износом фрикционных накладок, заеданием ступицы ведомого диска на шлицах или деформацией нажимного диска. Также возможны люфт в соединениях привода или неисправность опор двигателя.
- Хруст при переключении передач говорит о том, что сцепление не полностью выключается.
- Вибрация на педали может свидетельствовать о биении маховика или нажимного диска.
- Заедание педали сцепления может быть вызвано обрывом троса или неисправностью главного цилиндра сцепления.
Технология замены и обслуживания компонентов
Замена сцепления — сложный процесс, который требует отделения двигателя от трансмиссии. Перед началом работы необходимо отключить автомобиль от источника питания, сняв аккумулятор, и обеспечить доступ к трансмиссии снизу. Для демонтажа коробки передач потребуется подъемное оборудование или смотровая яма/подъемник.

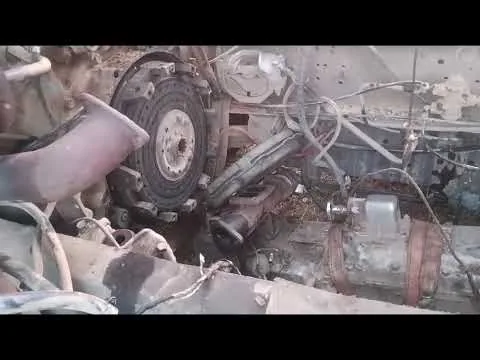

После снятия коробки передач открывается доступ к картеру сцепления. В первую очередь нужно провести визуальный осмотр маховика. Если на его поверхности есть глубокие задиры или тепловые трещины, это может потребовать его замены или проточки. В противном случае новый комплект сцепления может быстро выйти из строя.
Демонтаж старой корзины и установка новой
Отворачивание болтов, крепящих кожух корзины к маховику, следует выполнять равномерно и по диагонали. Это поможет избежать перекоса и повреждения резьбы. После снятия болтов аккуратно извлеките нажимной диск вместе с ведомым. Будьте внимательны, чтобы не уронить тяжелые детали на ноги или пол.
Перед установкой нового комплекта тщательно очистите поверхности маховика и направляющей втулки от загрязнений и остаточной смазки. Ведомый диск устанавливайте так, чтобы выступ ступицы был направлен к коробке передач. Центровка диска осуществляется с помощью оправки, имитирующей первичный вал КПП. Без правильной центровки установка коробки передач станет невозможной.
Проверка состояния маховика и направляющих
Поверхность маховика должна быть ровной и гладкой, без глубоких борозд. Небольшие следы износа допустимы, если они не ощущаются при касании ногтем. Если поверхность имеет синий оттенок, указывающий на перегрев, маховик необходимо заменить.
Направляющая втулка выжимного подшипника должна быть проверена на наличие задиров и износа. Подшипник должен свободно перемещаться по втулке, без заеданий. При необходимости втулка подлежит замене, а на ее поверхность следует нанести тонкий слой смазки, рекомендованной производителем.
| Элемент | Критерий замены | Инструмент |
|---|---|---|
| Маховик | Глубокие задиры, трещины | Визуальный осмотр, штангенциркуль |
| Втулка подшипника | Износ, задиры | Визуальный осмотр |
| Болты крепления | Растяжение, поврежденная резьба | Визуальный осмотр |
Типичные ошибки при ремонте и эксплуатации
В процессе обслуживания сцепления могут возникать ошибки, которые сводят на нет все усилия и затраты. Осознание этих нюансов поможет увеличить срок службы узла и обеспечить безопасность на дороге. Опытные механики выделяют несколько распространенных проблем, возникающих из-за несоблюдения технологии.
- Игнорирование замены выжимного подшипника — попытка сэкономить, оставляя старый подшипник при замене корзины, приводит к его быстрому выходу из строя, так как срок службы у них примерно одинаковый.
- Неправильная центровка диска — установка ведомого диска без оправки или с перекосом вызывает биение, рывки и затрудняет включение передач.
- Попадание масла на фрикционные накладки — монтаж диска грязными руками или наличие течи сальников приводит к проскальзыванию и невозможности передачи крутящего момента.
- Отсутствие проверки маховика — установка новой корзины на поврежденный маховик вызывает неравномерный износ и вибрации.
Еще одной распространенной ошибкой является использование некачественных запчастей. Дешевые аналоги часто имеют нестабильные характеристики пружины, что приводит к изменению усилия выключения в процессе эксплуатации. Оригинальные компоненты проходят более строгий контроль качества и обеспечивают стабильную работу узла.
Также стоит обратить внимание на ошибки при регулировке ПГУ. Чрезмерное натяжение возвратной пружины или неправильная установка эксцентрика могут создать избыточное давление на выжимной подшипник. Это может привести к ситуации, когда сцепление не «отпускается» полностью даже после длительной стоянки.
Рекомендации по продлению срока службы
Для оптимизации работы сцепления важно соблюдать правильную технику вождения. Не держите ногу на педали сцепления без необходимости, так как это создает постоянное давление на выжимной подшипник. При остановках на светофорах лучше переводить рычаг коробки передач в нейтраль и отпускать педаль.
Регулярное техническое обслуживание включает проверку уровня жидкости, состояния пыльников и герметичности системы. Своевременное выявление даже незначительных утечек или изменений в работе привода позволяет решить проблему на ранней стадии. Плановая замена компонентов привода обойдется дешевле, чем ремонт трансмиссии.
Соблюдение температурного режима также имеет значение. Длительное буксование в грязи или снегу может привести к перегреву узла. Если автомобиль застрял, лучше воспользоваться лебедкой или обратиться за помощью к другому транспортному средству, чем пытаться выехать рывками, изнашивая сцепление. Бережное отношение к технике — залог ее долговечности и надежной работы.
Обзор различных типов лепестковых корзин сцепления
Лепестковые корзины сцепления являются важным элементом трансмиссии автомобилей, включая грузовики КАМАЗ. Они обеспечивают передачу крутящего момента от двигателя к коробке передач и позволяют водителю управлять сцеплением. Существует несколько типов лепестковых корзин, каждая из которых имеет свои особенности и преимущества.
1. Стандартные лепестковые корзины
Стандартные лепестковые корзины сцепления используются в большинстве моделей КАМАЗ. Они состоят из металлического корпуса, в котором размещены лепестки, выполненные из специального композитного материала. Эти корзины обеспечивают надежное сцепление и долговечность, что делает их идеальными для повседневного использования в условиях городских и междугородних перевозок.
2. Спортивные лепестковые корзины
Спортивные лепестковые корзины предназначены для автомобилей, которые участвуют в гонках или имеют повышенные требования к производительности. Они отличаются более жесткой конструкцией и использованием высококачественных материалов, что позволяет им выдерживать большие нагрузки и обеспечивать более быстрое реагирование на действия водителя. Такие корзины часто имеют уменьшенный вес, что также положительно сказывается на динамике автомобиля.
3. Корзины с увеличенным крутящим моментом
Корзины с увеличенным крутящим моментом разработаны для автомобилей, которые работают в тяжелых условиях, таких как строительные или карьерные машины. Эти корзины имеют усиленные лепестки и более прочный корпус, что позволяет им справляться с высокими нагрузками и обеспечивать надежную работу в экстремальных условиях. Они также могут быть оснащены дополнительными системами охлаждения для предотвращения перегрева.
4. Корзины с изменяемым усилием нажатия
Корзины с изменяемым усилием нажатия представляют собой инновационное решение, которое позволяет водителю регулировать степень усилия, необходимого для нажатия на педаль сцепления. Это может быть особенно полезно в условиях городского движения, где частые остановки и старты требуют значительных усилий. Такие корзины могут быть оснащены гидравлическими или электрическими системами, что делает их более удобными в использовании.
5. Корзины с системой автоматического сцепления
Корзины с системой автоматического сцепления представляют собой высокотехнологичное решение, которое позволяет полностью автоматизировать процесс сцепления и расцепления. Эти системы используют датчики и электронные блоки управления для определения оптимального момента включения и выключения сцепления, что значительно упрощает управление автомобилем и повышает комфорт водителя. Такие корзины чаще всего устанавливаются на современные модели КАМАЗ, ориентированные на максимальную производительность и удобство.
Каждый из типов лепестковых корзин сцепления имеет свои преимущества и недостатки, и выбор конкретного типа зависит от условий эксплуатации автомобиля, его назначения и требований водителя. Правильный выбор корзины сцепления может существенно повлиять на эффективность работы автомобиля и его долговечность.
Советы по выбору качественных запчастей
При выборе запчастей для лепестковой корзины сцепления КАМАЗ необходимо учитывать несколько ключевых факторов, которые помогут обеспечить надежность и долговечность работы автомобиля. Качественные запчасти не только способствуют улучшению эксплуатационных характеристик, но и снижают риск поломок и дополнительных затрат на ремонт.
1. Оригинальные запчасти vs. аналоги
Первым шагом в выборе запчастей является решение о том, использовать ли оригинальные детали или их аналоги. Оригинальные запчасти, произведенные заводом-изготовителем, гарантируют высокое качество и соответствие всем стандартам. Однако они могут быть дороже. Аналоги могут предложить более доступные цены, но важно тщательно проверять их качество и репутацию производителя.
2. Проверка сертификатов и документации
Перед покупкой запчастей обязательно запрашивайте сертификаты качества и соответствия. Наличие таких документов подтверждает, что детали прошли необходимые испытания и соответствуют стандартам безопасности. Это особенно важно для критически важных компонентов, таких как сцепление, где качество напрямую влияет на безопасность вождения.
3. Изучение отзывов и рекомендаций
Перед покупкой стоит ознакомиться с отзывами других владельцев КАМАЗа, которые уже использовали интересующие вас запчасти. Форумы, специализированные сайты и группы в социальных сетях могут стать отличным источником информации о надежности и долговечности различных брендов. Рекомендации от опытных механиков также могут оказаться полезными.
4. Сравнение цен
Цены на запчасти могут значительно варьироваться в зависимости от продавца и региона. Рекомендуется сравнивать цены в нескольких магазинах и интернет-ресурсах. Однако не стоит выбирать запчасти только по цене — слишком низкая стоимость может свидетельствовать о низком качестве.
5. Условия гарантии
Обязательно уточняйте условия гарантии на запчасти. Надежные производители предоставляют гарантию на свою продукцию, что является дополнительным подтверждением качества. Гарантия может варьироваться от нескольких месяцев до нескольких лет, в зависимости от типа детали и производителя.
6. Консультация с профессионалами
Если у вас возникают сомнения в выборе запчастей, не стесняйтесь обращаться за консультацией к профессиональным механикам или специалистам по ремонту автомобилей. Они могут дать ценные советы и помочь избежать распространенных ошибок при выборе деталей.
7. Учет условий эксплуатации
При выборе запчастей также важно учитывать условия эксплуатации вашего автомобиля. Если КАМАЗ используется в тяжелых условиях (например, на строительных площадках или в условиях повышенной влажности), стоит обратить внимание на детали, которые специально разработаны для таких условий. Это может включать в себя усиленные или коррозионностойкие компоненты.
Следуя этим рекомендациям, вы сможете выбрать качественные запчасти для лепестковой корзины сцепления КАМАЗ, что обеспечит надежную и безопасную работу вашего автомобиля на протяжении долгого времени.
Влияние условий эксплуатации на работу сцепления
Условия эксплуатации автомобиля КАМАЗ играют ключевую роль в работе лепестковой корзины сцепления. Эти условия могут существенно влиять на срок службы сцепления, его эффективность и надежность. Рассмотрим основные факторы, которые оказывают влияние на работу сцепления.
1. Температурные условия: Высокие температуры, возникающие в процессе работы сцепления, могут привести к перегреву его компонентов. Это, в свою очередь, может вызвать деформацию лепестков корзины, что негативно скажется на их способности обеспечивать необходимое давление на диск сцепления. В условиях низких температур, наоборот, может наблюдаться увеличение жесткости материалов, что также влияет на эффективность сцепления.
2. Условия дорожного покрытия: Эксплуатация автомобиля по различным типам дорожных покрытий (асфальт, грунт, гравий) требует от сцепления различных характеристик. На неровных и сложных участках дороги сцепление может подвергаться дополнительным нагрузкам, что приводит к быстрому износу лепестковой корзины. Частые старты и остановки на таких покрытиях также увеличивают нагрузку на сцепление.
3. Стиль вождения: Агрегаты, работающие в условиях агрессивного вождения (резкие старты, частые переключения передач), подвергают сцепление значительным нагрузкам. Водители, которые не соблюдают рекомендации по эксплуатации, могут значительно сократить срок службы лепестковой корзины. Правильное использование сцепления, включая плавное переключение передач и избегание пробуксовки, способствует увеличению его ресурса.
4. Нагрузочные характеристики: Перегрузка автомобиля также негативно сказывается на работе сцепления. При превышении допустимых нагрузок на сцепление увеличивается вероятность его перегрева и преждевременного износа. Важно учитывать максимальную грузоподъемность автомобиля и не превышать ее, чтобы избежать повреждений лепестковой корзины.
5. Условия эксплуатации: Частота и характер эксплуатации (городские поездки, междугородние рейсы, работа в условиях строительных площадок) также влияют на работу сцепления. В условиях частых остановок и стартов сцепление подвергается большему износу, чем при длительных поездках на высоких скоростях. Это необходимо учитывать при планировании технического обслуживания и замены компонентов сцепления.
Таким образом, для обеспечения надежной работы лепестковой корзины сцепления КАМАЗ необходимо учитывать все вышеперечисленные факторы. Регулярный контроль состояния сцепления, соблюдение рекомендаций по эксплуатации и своевременное техническое обслуживание помогут продлить срок службы данного узла и обеспечить безопасность на дороге.
