Как устроен датчик давления масла КАМАЗ и когда его менять

Датчик давления масла является одним из ключевых элементов системы смазки двигателя КАМАЗ, обеспечивающим его надежную работу и защиту от повреждений. В данной статье мы подробно рассмотрим устройство датчика, основные коды ошибок, а также предоставим пошаговую инструкцию по диагностике и замене устройства. Знание норм давления масла и умение правильно проверять датчик с помощью мультиметра помогут избежать серьезных поломок и продлить срок службы вашего автомобиля. Эта информация будет полезна как профессиональным механикам, так и владельцам КАМАЗа, стремящимся самостоятельно поддерживать свой транспорт в исправном состоянии.

Устройство и принцип работы системы контроля давления

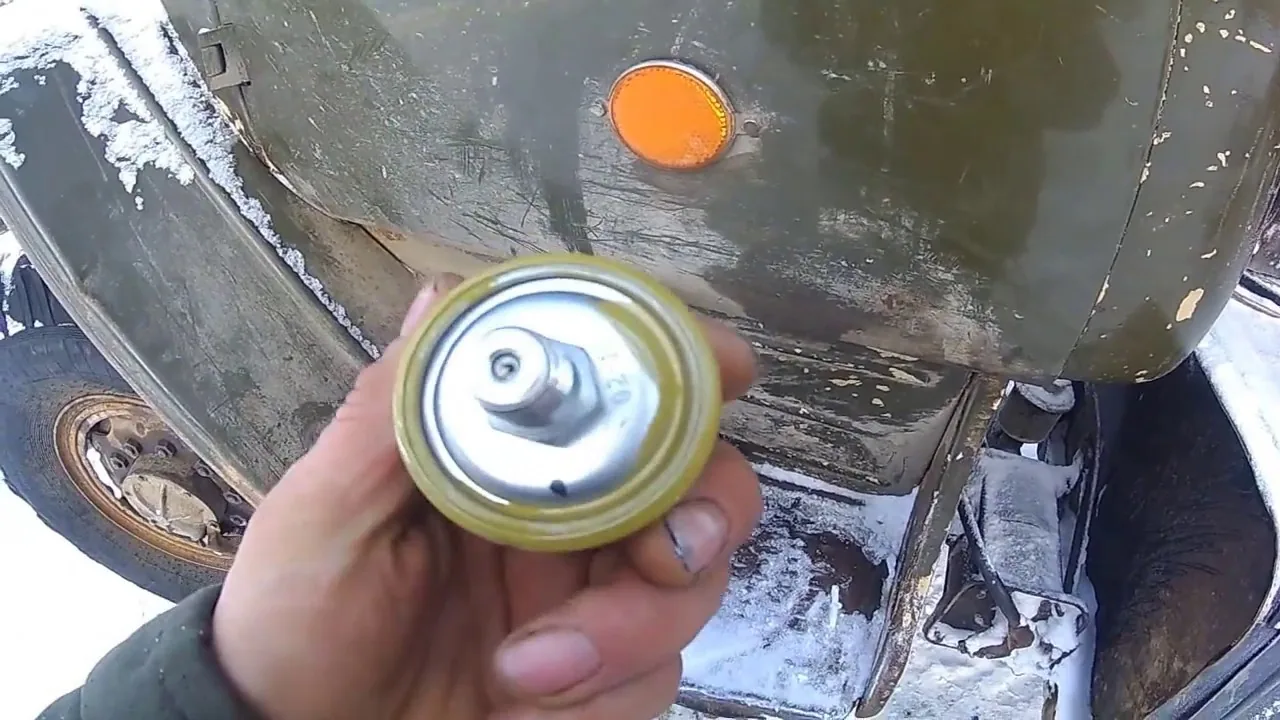

Ключевым компонентом системы сигнализации на двигателях КАМАЗ-740 является мембранный датчик, который реагирует на изменения давления масла в магистральной линии. Внутри устройства расположена подвижная мембрана, которая под воздействием давления масла воздействует на контактную группу. В обычном состоянии, когда двигатель выключен или давление в системе отсутствует, контакты остаются замкнутыми. Это приводит к загоранию контрольной лампочки на приборной панели после активации зажигания.

При запуске двигателя и увеличении оборотов давление в системе смазки возрастает, мембрана прогибается и размыкает контакты. Лампочка гаснет, указывая на нормальную работу масляного насоса. Если давление падает ниже установленного уровня (обычно в диапазоне 0,4–0,8 кгс/см² в зависимости от модели), контакты снова замыкаются, и водитель получает визуальный сигнал тревоги. Важно отметить, что этот элемент функционирует только в режиме «включено/выключено» и не передает точные цифровые данные о текущем давлении в электронный блок управления (ЭБУ) в традиционной схеме без электронного контроля.

На современных версиях двигателей с электронным блоком управления (ЭБУ) могут использоваться датчики с аналоговым выходом или дополнительные аварийные сигнализации, интегрированные в общую систему диагностики. Тем не менее, основной принцип остается прежним: физическое воздействие давления масла на чувствительный элемент преобразуется в электрический сигнал. Конструкция устройства включает герметичный корпус с резьбовым штуцером для установки в блок цилиндров и электрический разъем для подключения проводки.

Типы датчиков и их расположение на двигателе

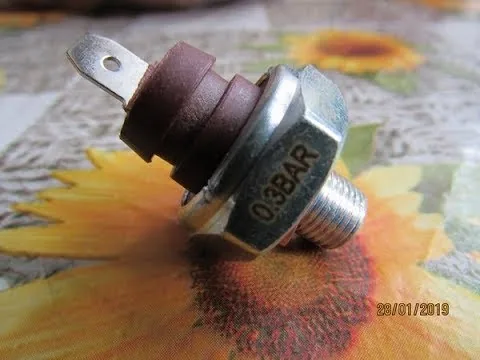

На двигателях серии КАМАЗ-740, включая версии Евро-2, Евро-3 и Евро-4, чаще всего используются датчики типа ММ101Д или их аналоги с резьбой М14х1,5. Обычно их устанавливают в стандартном месте: датчик ввинчивается в блок цилиндров, часто рядом с масляным фильтром или насосом, что обеспечивает прямой контакт с магистральным каналом. В некоторых конфигурациях может быть установлен двойной датчик, который сочетает функции аварийной сигнализации и передачи показаний на стрелочный указатель. Однако на КАМАЗах чаще применяется раздельная схема: механический датчик для лампы и механический (или электронный) для манометра.

Для двигателей с электронным управлением (например, Cummins, КАМАЗ-740.6x) система может быть дополнена дополнительными сенсорами, которые передают данные непосредственно в блок управления двигателем (ECU). В таких случаях сбой одного из датчиков может привести к снижению мощности двигателя или переходу в аварийный режим. Определить тип установленного на конкретном двигателе датчика можно только по каталожному номеру или визуальному осмотру, так как внешние размеры могут быть схожи, а электрические характеристики различаться.

Электрическая схема подключения, как правило, проста: один провод идет от замка зажигания через контрольную лампу к датчику, второй провод соединен с массой (корпусом двигателя). При замыкании контактов внутри датчика цепь замыкается на массу, и лампа загорается. Повреждение провода, окисление контактов или пробой изоляции могут создать ложное впечатление о неисправности, имитируя работу датчика.

⚠️ Важно: Использование двигателя с включенной лампой аварийного давления масла строго запрещено. Даже кратковременное отсутствие масла может привести к повреждению вкладышей коленчатого вала и дорогостоящему ремонту.

Ниже представлена таблица с основными характеристиками наиболее распространенных датчиков, используемых на технике КАМАЗ:

Модель датчика	Давление размыкания (кгс/см²)	Резьба	Применяемость
ММ101Д	0,4 – 0,8	М14х1,5	КАМАЗ-740 (классика)
23.3839	0,4 – 0,8	М14х1,5	КАМАЗ Евро-2/3
6011.3829	0,35 – 0,75	М14х1,5	Двигатели Cummins ISBe

Интересные факты

Вот несколько интересных фактов о датчике давления масла на автомобилях КАМАЗ, его диагностике и замене:

1. Функция датчика давления масла: Датчик давления масла на КАМАЗе не только сигнализирует водителю о низком давлении масла, что может указывать на серьезные проблемы с двигателем, но и обеспечивает защиту двигателя. При критически низком давлении датчик может отключить систему, предотвращая повреждение двигателя.

2. Диагностика с помощью мультиметра: Для диагностики датчика давления масла на КАМАЗе можно использовать мультиметр. Измеряя сопротивление датчика при различных уровнях давления масла, можно определить его работоспособность. Нормальные значения сопротивления зависят от конкретной модели датчика, но обычно находятся в диапазоне от 10 до 100 Ом.

3. Замена датчика: Замена датчика давления масла на КАМАЗе — это относительно простая процедура, которую можно выполнить самостоятельно. Однако важно помнить, что перед заменой необходимо слить масло из двигателя, чтобы избежать его утечки и загрязнения. Рекомендуется также использовать новые уплотнительные кольца, чтобы предотвратить утечки масла после установки нового датчика.

Симптомы неисправности и методы диагностики

Неисправность датчика давления масла можно определить по нескольким характерным признакам, которые проявляются как при работающем, так и при выключенном двигателе. Наиболее заметный симптом — постоянное свечение контрольной лампочки на приборной панели, даже после запуска двигателя и его прогрева. Однако лампа может загораться и по другим причинам: низкий уровень масла, износ масляного насоса, забитый фильтр или стук коренных вкладышей.

Если лампочка загорается только при движении на высоких оборотах или гаснет только при очень высоких оборотах, это может свидетельствовать о неправильной работе датчика или о проблемах в электрической цепи. Также важно обратить внимание на показания стрелочного манометра (если он установлен и исправен). Несоответствие между показаниями манометра и сигналом лампочки — первый признак того, что необходима диагностика датчика.

Еще одним признаком неисправности является отсутствие реакции лампочки при включении зажигания (до запуска стартера). В исправной системе лампа должна загораться сразу после поворота ключа, так как давление масла еще не создано. Если лампа не светится ни при включенном зажигании, ни при работе двигателя, это может указывать на перегоревшую лампочку, обрыв провода или на то, что контакты датчика постоянно разомкнуты.

Проверка датчика мультиметром

Наиболее эффективным и надежным методом проверки является прозвонка контактов с использованием мультиметра или контрольной лампы. Для этого необходимо снять датчик с двигателя или обеспечить доступ к его контактам при выключенном двигателе. Перед началом работ обязательно отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания.

В состоянии покоя (при отсутствии давления масла) мультиметр в режиме прозвонки должен показывать замыкание цепи (сопротивление близко к нулю, сопровождается звуковым сигналом). Это свидетельствует о том, что контакты внутри устройства замкнуты. Если мультиметр фиксирует обрыв (бесконечное сопротивление) на снятом датчике, это указывает на наличие обрыва внутри или окисление контактов, что приводит к их несмыканию. Такой датчик считается неисправным и нуждается в замене.

Для более тщательной проверки можно подать сжатый воздух в резьбовое отверстие датчика, подключенного к мультиметру. При подаче давления (симулируя работу двигателя) цепь должна размыкаться, и мультиметр должен показывать обрыв. Если при подаче давления контакты продолжают издавать звуковой сигнал, это указывает на неисправность мембраны или ее залипание, что означает, что датчик не размыкает цепь при нормальном давлении.

Замена датчика давления масла на КАМАЗ

Замена датчика давления масла на грузовике КАМАЗ не требует сложного инструмента, но важно соблюдать правила безопасности и технологическую последовательность. Перед началом работ дождитесь полного остывания двигателя, чтобы избежать ожогов от горячего масла или металлических деталей. Также проверьте уровень масла, так как при откручивании датчика может произойти небольшая утечка.

Для работы понадобятся рожковый или накидной ключ нужного размера (обычно 22 или 24 мм), новый датчик, чистая ветошь и, при необходимости, герметик для резьбовых соединений. Чаще всего достаточно штатной уплотнительной шайбы или конусной резьбы. Если старый датчик «прикипел», используйте проникающую смазку (например, WD-40), которую следует нанести заранее.

После снятия старого датчика тщательно очистите место установки в блоке цилиндров от грязи, износа и остатков старого герметика. Попадание посторонних частиц в масляный канал недопустимо, поэтому отверстие лучше временно закрыть чистой ветошью. Установка нового датчика осуществляется вручную до упора, после чего его аккуратно подтягивают ключом. Избыточное усилие при затяжке может повредить резьбу в блоке или деформировать корпус датчика.

Последовательность действий при замене

1. Установите автомобиль на ровной поверхности, зафиксируйте колеса упорами и поднимите кабину, если доступ к нижней части затруднен.
2. Отключите отрицательную клемму аккумулятора для безопасности при работе с электрической системой.
3. Найдите датчик давления масла, который обычно располагается в нижней части блока цилиндров, рядом с масляным фильтром.
4. Отсоедините электрический провод от клеммы датчика, предварительно проверив его на наличие повреждений изоляции.
5. С помощью ключа аккуратно выкрутите неисправный датчик из блока цилиндров. Будьте готовы к тому, что может вытечь небольшое количество масла.
6. Очистите резьбовое отверстие и проверьте состояние уплотнителя на новом датчике.
7. Вверните новый датчик вручную, а затем затяните его ключом (рекомендуемый момент затяжки составляет 20–30 Нм; избегайте перетягивания).
8. Подключите электрический разъем, убедившись в чистоте контактов.
9. Подключите аккумулятор и запустите двигатель, чтобы проверить работу системы сигнализации.

После запуска двигателя контрольная лампа должна погаснуть в течение нескольких секунд. Если она продолжает гореть, немедленно заглушите двигатель и проверьте уровень масла с помощью щупа. Если уровень в норме, возможно, в систему попал воздух во время замены, или новый датчик оказался неисправным. В таком случае процедуру проверки следует повторить.

⚠️ Внимание: При замене датчика на горячем двигателе будьте осторожны: масло может вытекать под давлением и иметь высокую температуру. Используйте защитные перчатки.

Типичные ошибки и способы их устранения

При диагностике и ремонте системы смазки автомобилей КАМАЗ даже опытные специалисты могут допускать ошибки, что приводит к повторным поломкам или неверным выводам. Изучение распространенных ситуаций помогает составить перечень действий, которых следует избегать.

1. Пренебрежение проверкой уровня масла — одна из самых распространенных ошибок. Многие механики начинают замену датчиков и насосов, забывая взглянуть на щуп. Низкий уровень масла — основная причина снижения давления, и никакой новый датчик это не исправит.
2. Замена датчика без проверки проводки — если провод, идущий к датчику, поврежден и замыкает на массу, индикатор будет гореть постоянно, независимо от состояния самого датчика. Важно проверять целостность изоляции провода на всей его длине.
3. Применение герметика на чувствительных элементах — использование избыточного количества герметика или его попадание внутрь датчика может заблокировать мембрану или канал, что приведет к неправильным показаниям. Рекомендуется использовать только проверенные уплотнители.
4. Установка датчика с неправильным порогом срабатывания — если установить датчик от другой модели двигателя (например, с порогом 0,8 вместо 0,4), это может привести к тому, что индикатор будет гореть на холостых оборотах, хотя давление на самом деле в норме для данного двигателя.

Особое внимание стоит уделить ситуации, когда датчик исправен, проводка в порядке, уровень масла в норме, а индикатор все равно горит. В этом случае проблема может заключаться в самом приборном щитке (например, перегорание нити накала в лампе или замыкание на плате) или в износе шеек коленчатого вала, когда зазоры становятся настолько большими, что насос не может создать давление, даже будучи исправным.

Влияние качества масла и фильтров

Качество моторного масла и состояние фильтров напрямую влияют на работу системы смазки, что отражается на показаниях датчика. Использование масла с неподходящей вязкостью, например, слишком жидкого, может снизить давление в прогретом двигателе, что система воспримет как неисправность. В то же время слишком густое масло в зимний период может долго не достигать датчика при холодном запуске, что приведет к длительному свечению индикатора.

Забитый масляный фильтр создает значительное сопротивление потоку масла. Если перепускной клапан в фильтре работает исправно, масло будет проходить в обход, но в загрязненном состоянии. Если клапан заедает, давление перед фильтром увеличивается, а после него — снижается. Датчик, расположенный после фильтра, зафиксирует аварийное давление. Поэтому регулярная замена масла и фильтров является лучшей профилактикой возможных проблем с датчиком.

Важность своевременной реакции на сигналы системы

Система контроля давления масла на автомобилях КАМАЗ — это важный элемент защиты двигателя от серьезных поломок. Игнорирование сигналов этой системы или попытки «замаскировать» проблему с помощью изоленты или установки датчика с высоким порогом срабатывания могут привести к необходимости покупки нового двигателя. Современные дизельные двигатели работают под высокими нагрузками и температурами, где качественная смазка трущихся деталей играет ключевую роль.

Регулярная профилактическая проверка давления с использованием механического манометра (по крайней мере, раз в год или при каждой замене масла) помогает удостовериться в исправности как датчика, так и всей масляной системы. Сравнение показаний штатного датчика и контрольного манометра дает полное представление о состоянии двигателя. Если механический манометр показывает нормальные значения, а индикатор давления продолжает гореть, необходимо заменить датчик. Если же манометр также показывает низкие значения, стоит искать причину в насосе или износе двигателя.

Поддержание системы смазки в рабочем состоянии — залог долговечности грузовика. Датчик давления масла является недорогим, но крайне важным компонентом, стоимость которого ничтожна по сравнению с ремонтом коленвала или блока цилиндров. Ответственный подход к этому элементу позволяет избежать простоев техники и непредвиденных затрат на ремонт в пути.

Рекомендации по выбору нового датчика давления масла

При выборе нового датчика давления масла для автомобилей КАМАЗ необходимо учитывать несколько ключевых факторов, чтобы обеспечить надежную и долговечную работу двигателя. Правильный выбор поможет избежать проблем с работой системы смазки и продлит срок службы двигателя.

1. Совместимость с моделью автомобиля: Первым делом необходимо убедиться, что выбранный датчик подходит именно для вашей модели КАМАЗа. Разные модели могут иметь различные технические характеристики, поэтому важно сверяться с рекомендациями производителя или консультироваться с продавцом.

2. Тип датчика: Существует несколько типов датчиков давления масла, включая механические и электронные. Механические датчики обычно более просты и дешевле, но электронные обеспечивают более точные показания и могут интегрироваться с бортовой системой диагностики автомобиля. Выбор типа зависит от ваших предпочтений и требований к точности измерений.

3. Качество и производитель: Рекомендуется выбирать датчики от известных и проверенных производителей, так как это гарантирует высокое качество и надежность. Обратите внимание на отзывы других владельцев автомобилей КАМАЗ, а также на наличие сертификатов качества у продукции.

4. Ценовой диапазон: Цены на датчики давления масла могут значительно варьироваться. Не стоит экономить на этом компоненте, так как низкокачественные датчики могут привести к неправильным показаниям и, как следствие, к серьезным проблемам с двигателем. Оптимально выбирать датчики в среднем ценовом сегменте, которые обеспечивают хорошее соотношение цены и качества.

5. Гарантия и возврат: Перед покупкой уточните условия гарантии на датчик. Надежные производители обычно предоставляют гарантию на свою продукцию, что является дополнительным показателем качества. Также стоит узнать о возможности возврата или обмена в случае, если датчик не подошел или оказался бракованным.

6. Условия эксплуатации: Учитывайте условия, в которых будет эксплуатироваться автомобиль. Если КАМАЗ используется в тяжелых условиях (например, в строительстве или на бездорожье), стоит обратить внимание на датчики, которые специально разработаны для таких условий. Они могут иметь усиленные конструкции и защиту от воздействия внешней среды.

Следуя данным рекомендациям, вы сможете выбрать качественный и надежный датчик давления масла, который обеспечит стабильную работу вашего автомобиля КАМАЗ и предотвратит возможные поломки в будущем.

Совместимость с различными моделями КАМАЗ

Датчик давления масла является важным элементом системы смазки двигателя автомобилей КАМАЗ. Он отвечает за мониторинг уровня давления масла и обеспечивает передачу данных на приборную панель, что позволяет водителю контролировать состояние двигателя. Однако, не все датчики давления масла подходят для каждой модели КАМАЗ, поэтому важно учитывать совместимость при замене или диагностике.

На сегодняшний день существует множество моделей КАМАЗ, каждая из которых может иметь свои особенности в конструкции и характеристиках датчика давления масла. Например, старые модели могут использовать механические датчики, в то время как современные версии чаще оснащаются электронными. Это различие в технологии может влиять на точность измерений и способ передачи данных.

При выборе датчика давления масла для конкретной модели КАМАЗ необходимо учитывать следующие факторы:

• Тип двигателя: Разные двигатели могут требовать различных датчиков. Например, дизельные и бензиновые двигатели могут иметь разные параметры давления масла.
• Год выпуска: С течением времени производители могут вносить изменения в конструкцию автомобилей, что также затрагивает и датчики. Поэтому важно знать, к какому году относится ваша модель.
• Код детали: Наиболее надежный способ убедиться в совместимости — это сверить код детали старого датчика с каталогом запчастей. Это поможет избежать ошибок при покупке.
• Производитель: Некоторые производители предлагают универсальные датчики, которые могут подойти для нескольких моделей. Однако, лучше всего использовать оригинальные запчасти, рекомендованные производителем.

Также стоит отметить, что установка неподходящего датчика может привести к неправильным показаниям на приборной панели, что, в свою очередь, может вызвать серьезные проблемы с двигателем. Поэтому, если вы не уверены в совместимости, рекомендуется обратиться к специалистам или консультантам в магазине автозапчастей.

В заключение, правильный выбор датчика давления масла для автомобилей КАМАЗ — это залог надежной работы двигателя и его долговечности. Учитывайте все вышеперечисленные аспекты, чтобы избежать неприятных ситуаций на дороге и обеспечить безопасность своего транспортного средства.

Обслуживание и профилактика системы контроля давления

Обслуживание и профилактика системы контроля давления масла являются важными аспектами, которые помогают поддерживать работоспособность двигателя и предотвращать его повреждение. Регулярная проверка и замена датчика давления масла могут существенно продлить срок службы двигателя и повысить его эффективность.

Первым шагом в обслуживании системы контроля давления масла является регулярная проверка состояния датчика. Это можно сделать визуально, осмотрев его на наличие механических повреждений, коррозии или утечек масла. Если датчик выглядит изношенным или поврежденным, его следует заменить.

Также важно следить за состоянием проводки и разъемов, соединяющих датчик с системой управления двигателем. Поврежденные или окисленные контакты могут привести к неправильным показаниям давления масла, что в свою очередь может вызвать серьезные проблемы с двигателем.

Для диагностики работоспособности датчика давления масла можно использовать мультиметр. Измерив сопротивление датчика в различных режимах работы двигателя, можно определить, исправен ли он. Если показания не соответствуют норме, это может свидетельствовать о необходимости замены датчика.

Кроме того, необходимо регулярно проверять уровень масла в двигателе. Низкий уровень масла может привести к неправильным показаниям датчика и, как следствие, к его выходу из строя. Рекомендуется проверять уровень масла не реже одного раза в месяц, а также перед длительными поездками.

Профилактика системы контроля давления масла включает в себя также замену масла и масляного фильтра в соответствии с рекомендациями производителя. Использование качественного масла и фильтров поможет избежать загрязнения системы и продлить срок службы датчика давления.

В случае, если датчик давления масла все же вышел из строя, его замена не займет много времени и не требует специальных навыков. Достаточно отключить проводку, открутить старый датчик и установить новый, предварительно обработав резьбу герметиком для предотвращения утечек масла.

Таким образом, регулярное обслуживание и профилактика системы контроля давления масла помогут избежать серьезных поломок и обеспечат надежную работу двигателя на протяжении всего срока его эксплуатации.

Регулярные проверки и замена масла

Регулярные проверки уровня и состояния масла в двигателе КАМАЗ являются важной частью технического обслуживания автомобиля. Масло выполняет несколько ключевых функций: оно смазывает движущиеся части двигателя, предотвращает их износ, а также помогает отводить тепло, образующееся в процессе работы. Неправильный уровень или качество масла может привести к серьезным поломкам и снижению производительности двигателя.

Первым шагом в проверке масла является визуальный осмотр. Необходимо убедиться, что масло не имеет посторонних примесей, таких как металлические частицы или осадок. Также важно проверить цвет масла: оно должно быть прозрачным и иметь однородную консистенцию. Если масло стало темным и вязким, это может свидетельствовать о его старении и необходимости замены.

Для проверки уровня масла используется щуп, который обычно находится в верхней части двигателя. Щуп необходимо вытереть чистой тряпкой, затем вставить обратно и снова вынуть, чтобы определить уровень масла. Уровень должен находиться между отметками «MIN» и «MAX». Если уровень масла ниже минимальной отметки, это может указывать на утечку или чрезмерное потребление масла, что требует немедленного вмешательства.

Замена масла должна проводиться в соответствии с рекомендациями производителя, которые обычно указаны в руководстве по эксплуатации. Чаще всего замена масла требуется каждые 10-15 тысяч километров пробега, однако это может варьироваться в зависимости от условий эксплуатации автомобиля. При замене масла также рекомендуется менять масляный фильтр, так как он задерживает загрязнения и может засоряться со временем.

При замене масла важно использовать только качественные продукты, соответствующие спецификациям, указанным производителем. Неправильный выбор масла может привести к снижению его защитных свойств и, как следствие, к повреждению двигателя.

Кроме того, стоит помнить о необходимости проверки состояния датчика давления масла. Этот элемент отвечает за контроль давления масла в системе и может сигнализировать о проблемах, таких как низкий уровень масла или его недостаточная циркуляция. Регулярная диагностика и замена масла помогут избежать неисправностей и продлить срок службы двигателя КАМАЗ.
