Датчик заднего хода на коробке передач КПП 154 КАМАЗ играет ключевую роль в обеспечении безопасной эксплуатации автомобиля, так как отвечает за активацию заднего хода и сигнализацию о его включении. В данной статье мы подробно рассмотрим процесс диагностики и замены этого важного элемента, предоставив читателям пошаговый алгоритм, схемы подключения и информацию о возможных кодах ошибок. Знание о том, как правильно проверять и заменять датчик, поможет избежать неприятных ситуаций на дороге и продлить срок службы автомобиля.
Конструктивные особенности и принцип работы датчика
На механических трансмиссиях серии КАМАЗ-154, используемых в автомобилях с моторами Cummins и Ярославского моторного завода, применяется особый тип коммутационных устройств. Важнейшим элементом системы является механический выключатель, приводимый в действие штоком или штоками, связанными с механизмом переключения передач. Устройство имеет герметичный корпус, внутри которого находятся контактные группы, замыкающиеся или размыкающиеся при движении штока селектора.
Принцип работы основан на перемещении подвижного контакта при активации задней передачи. Когда водитель переводит рычаг в нужное положение, шток механизма переключения передач воздействует на плунжер выключателя. Это замыкает электрическую цепь, соединяющую источник питания через предохранитель с звуковым сигналом (зуммером) и индикаторной лампой на панели приборов. В различных модификациях коробки передач могут использоваться как одноконтурные, так и двухконтурные выключатели.
Ключевым параметром является усилие, необходимое для движения штока, и момент замыкания контактов, которые должны соответствовать заводским стандартам. Неправильная настройка или износ внутренних элементов могут привести к тому, что контакты либо не замыкаются, либо застревают в замкнутом состоянии. Герметичность корпуса обеспечивается резиновыми уплотнителями, однако со временем материал может стареть, что позволяет трансмиссионному маслу или влаге проникать внутрь и вызывать окисление контактов.
Электрическая схема подключения на грузовиках КАМАЗ, как правило, предполагает напряжение в 24 вольта. В цепи обязательно присутствует предохранитель, защищающий проводку от короткого замыкания. В некоторых версиях автомобилей, оснащенных современными блоками управления, сигнал от датчика может поступать в бортовой компьютер для фиксации режима движения, в то время как в классических моделях цепь остается полностью аналоговой и независимой.
Для обеспечения долговечности работы производители используют материалы, устойчивые к вибрации и температурным колебаниям. Тем не менее, в условиях интенсивной эксплуатации грузовика постоянные вибрации и воздействие агрессивных сред (реагенты, масло, вода) постепенно разрушают структуру устройства. Поэтому регулярная проверка герметичности и состояния разъема является важной частью технического обслуживания.
Диагностика неисправностей электрической цепи
Перед началом демонтажа оборудования важно определить место неисправности, чтобы избежать ненужной замены исправных компонентов. Первым шагом должна стать визуальная проверка проводки и оценка состояния предохранителя. Часто причина оказывается простой: контакты в разъеме окислились или плавкий элемент в монтажном блоке перегорел. Для проверки потребуется мультиметр, который измеряет как сопротивление, так и напряжение в цепи постоянного тока.
Если предохранитель в порядке, необходимо проверить наличие напряжения на входном контакте датчика. Для этого включите зажигание автомобиля, так как цепь звукового сигнала обычно подключена через замок зажигания. Один щуп мультиметра подключается к массе (кузову или минусовой клемме аккумулятора), а второй — к контакту провода, идущего к датчику. Отсутствие напряжения может указывать на обрыв провода между монтажным блоком и датчиком или на неисправность источника питания.
Следующий шаг — проверка коммутационного устройства. При выключенной задней передаче сопротивление между контактами должно быть бесконечно большим (разрыв цепи). При включении задней передачи (или при механическом нажатии на шток датчика вне коробки) сопротивление должно упасть до нуля или до минимальных значений, что свидетельствует о замыкании. Если мультиметр показывает сопротивление в обоих состояниях или не фиксирует его вовсе, устройство необходимо заменить.
Особое внимание стоит уделить проводам, находящимся вблизи коробки передач. Из-за вибрации изоляция может повреждаться о металлические элементы рамы или картера, что приводит к короткому замыканию на массу. Это может вызвать ситуацию, когда звуковой сигнал срабатывает постоянно, даже если передача не включена. В таком случае следует проверить каждый провод отдельно, отсоединив разъемы с обоих концов.
Если датчик установлен непосредственно на картере КПП и контактирует с маслом, неисправность может проявляться периодически. Это часто связано с попаданием металлической стружки или грязи на контакты внутри выключателя. Продувка сжатым воздухом может временно восстановить работоспособность, но для надежного решения проблемы потребуется замена узла.
| Параметр | Описание | Рекомендации по диагностике и замене |
|---|---|---|
| Тип датчика | Электромеханический | Проверьте совместимость с моделью КПП 154 |
| Признаки неисправности | Не включается задний ход, лампа не горит | Проверьте проводку и соединения |
| Процесс замены | Снять старый датчик, установить новый | Используйте герметик для предотвращения влаги |
Интересные факты
Вот несколько интересных фактов о датчике заднего хода на КАМАЗе с КПП 154, а также о его диагностике и замене:
Принцип работы: Датчик заднего хода на КАМАЗе КПП 154 работает на основе магнитного принципа. Он фиксирует положение рычага переключения передач и активирует сигнал, когда передача включена в задний ход. Это позволяет включать задние фонари и сигнализировать другим участникам дорожного движения о намерении водителя.
Диагностика: Для диагностики датчика заднего хода можно использовать мультиметр. Проверка сопротивления и напряжения на выходе датчика позволяет определить его работоспособность. Если датчик не выдает сигнал при включении задней передачи, это может указывать на его неисправность или проблемы с проводкой.
Замена: Замена датчика заднего хода на КАМАЗе — это относительно простая процедура, которую можно выполнить самостоятельно. Обычно достаточно открутить старый датчик, установить новый и подключить его к электропроводке. Однако важно следить за тем, чтобы не повредить уплотнительные кольца, чтобы избежать утечек масла из коробки передач.

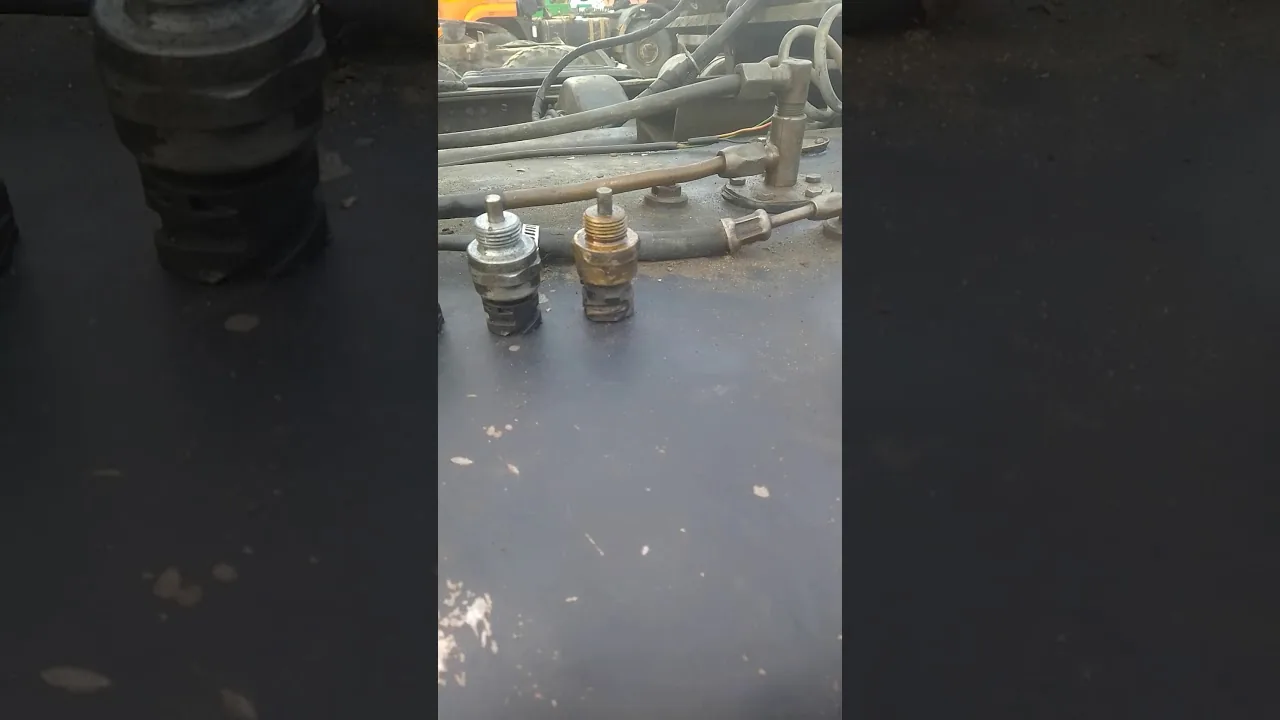

Технология замены датчика заднего хода
Процесс замены требует соблюдения мер безопасности и подготовки рабочего пространства. Поскольку работы проводятся рядом с трансмиссионными агрегатами, автомобиль должен быть надежно зафиксирован. Перед началом работ отключите минусовую клемму аккумулятора, чтобы избежать случайного короткого замыкания при работе с проводами. Рекомендуется также дать коробке передач остыть, если автомобиль только что использовался.
Доступ к датчику на КПП КАМАЗ-154 может быть затруднен кузовными элементами или навесным оборудованием. В некоторых случаях потребуется снять защиту картера или демонтировать воздуховоды. Обычно место установки находится на верхней или боковой части картера коробки передач, в области механизма выбора передач. Перед выкручиванием старого элемента очистите пространство вокруг него от грязи и масла, чтобы предотвратить попадание абразивных частиц внутрь КПП.
При выкручивании датчика может потребоваться значительное усилие из-за прикипания резьбы. Использование проникающей смазки, такой как WD-40, значительно упростит процесс. Важно не повредить грани резьбы и корпус датчика, особенно если планируется его повторное использование (хотя это и не рекомендуется). После демонтажа закройте отверстие ветошью или пробкой, чтобы избежать вытекания масла и попадания мусора.
Установка нового элемента осуществляется с использованием новой уплотнительной шайбы или герметика, если это предусмотрено конструкцией. Резьбовое соединение затягивается с усилием, указанным в технической документации, чтобы не сорвать резьбу в алюминиевом картере КПП и обеспечить герметичность. После монтажа подключите электрический разъем и проверьте работоспособность системы.
Заключительным этапом является проверка уровня трансмиссионного масла. При выкручивании датчика часть масла могла вытечь, особенно если КПП была прогрета. При необходимости уровень следует восстановить до нормы, используя масла рекомендованной вязкости и спецификации для данной модели трансмиссии.
| Параметр | Значение / Требование |
|---|---|
| Номинальное напряжение | 24 В (для грузовиков КАМАЗ) |
| Тип резьбы | Метрическая (чаще М18х1,5 или М22х1,5) |
| Момент затяжки | 30-50 Нм (в зависимости от материала корпуса) |
Типичные ошибки и методы их устранения
В процессе ремонта и обслуживания системы индикации заднего хода механики часто совершают типичные ошибки, которые могут привести к повторным поломкам или новым неисправностям. Осознание этих нюансов позволяет выполнить работу качественно с первого раза. Ниже представлен список распространенных ошибок и рекомендации по их предотвращению.
- Игнорирование чистоты резьбового соединения — при установке нового датчика в отверстие картера может попасть грязь или металлическая стружка, что приведет к заклиниванию механизма коробки передач. Правильно: перед установкой тщательно очистите резьбу и проверьте отверстие, при необходимости продуйте его сжатым воздухом.
- Использование неподходящего герметика — применение герметиков, не устойчивых к трансмиссионному маслу, может привести к их растворению и утрате герметичности. Правильно: используйте только специализированные маслостойкие герметики или оригинальные медные/алюминиевые шайбы.
- Перетяжка корпуса датчика — чрезмерное усилие при затяжке может вызвать трещины в корпусе выключателя или срыв резьбы в картере коробки передач. Правильно: затягивайте датчик с помощью динамометрического ключа или ориентируйтесь на усилие «от руки плюс небольшой доворот».
- Некачественное соединение проводов — скрутка проводов без использования изоленты или термоусадки в условиях вибрации грузовика быстро окисляется и может отвалиться. Правильно: используйте пайку или обжимные гильзы с последующей изоляцией термоусадочной трубкой.
Отдельного внимания заслуживает проблема ложных срабатываний. Если звуковой сигнал включается при движении вперед, это может указывать на короткое замыкание в жгуте проводов или неправильную регулировку механизма выбора передач, когда шток постоянно поджат. В таких случаях необходимо провести полную диагностику жгута проводки и проверить люфты в кулисе коробки передач.
Также стоит отметить проблему окисления контактов внутри разъема. Даже если датчик новый, окисленная фишка не пропустит ток. Рекомендуется при каждой разборке обрабатывать контакты специальным спреем для электрических соединений (Contact Cleaner), который удаляет окислы и создает защитную пленку.
Сравнительный анализ методов восстановления
Когда возникает неисправность, владельцу грузовика нужно решить, стоит ли восстанавливать старый датчик или лучше купить новый. Ремонт старого устройства возможен только в случае окисления контактов или повреждения провода подходящей длины. Разборка герметичного корпуса может его повредить, что затруднит повторную герметизацию и снизит надежность.
Приобретение нового оригинального датчика или качественного аналога является более предпочтительным вариантом. Современные запчасти имеют улучшенные уплотнения и более износостойкие контакты. Однако на рынке встречается и продукция низкого качества, которая может выйти из строя всего через несколько недель использования. Поэтому выбор поставщика и бренда критически важен для долговечности ремонта.
В таблице ниже представлено сравнение основных подходов к решению проблемы с системой индикации заднего хода.
| Метод | Преимущества | Недостатки |
|---|---|---|
| Замена на новый | Гарантия надежности, герметичность | Финансовые затраты, риск покупки бракованного изделия |
| Ремонт старого | Экономия средств, доступность | Низкая надежность, сложности с герметизацией |
| Установка универсального | Возможность подбора по размерам | Необходимость доработки проводки и креплений |
Если вы решили установить универсальный датчик, важно точно знать его ход штока и усилие активации. Универсальные модели часто имеют регулируемую длину штока, что позволяет адаптировать их под конкретную коробку передач. Однако такие устройства могут уступать специализированным моделям по вибростойкости, предназначенным для тяжелой техники.
Также необходимо учитывать совместимость электрических параметров. Некоторые современные датчики могут работать с низковольтными цепями или иметь встроенную электронику, что может не соответствовать классической схеме КАМАЗа. Перед покупкой обязательно сверяйте маркировку и электрическую схему.
⚠️ Внимание: При работе с электрической системой грузовика всегда отключайте массу. Короткое замыкание в цепи 24 В может привести к воспламенению проводки или повреждению бортового компьютера.
⚠️ Внимание: Не используйте агрессивные растворители для очистки контактов датчика, так как они могут повредить пластиковый корпус или резиновые уплотнители. Используйте только специальные очистители контактов.
⚠️ Внимание: Если после замены датчика сигнал не появился, не спешите снимать коробку передач. Проверьте целостность провода от датчика до звукового сигнала — обрыв часто происходит в жгуте, который проходит вдоль рамы.
Обеспечение долговечности и профилактика
Чтобы система индикации заднего хода работала долго и без сбоев, необходимо регулярно проводить профилактические мероприятия. В первую очередь, это включает визуальный осмотр проводки и разъемов при каждом техническом обслуживании автомобиля. Любые признаки повреждения изоляции или окисления контактов следует устранять незамедлительно.
Важно следить за уровнем и состоянием трансмиссионного масла. Если в масле обнаруживается значительное количество металлической стружки, это может указывать на износ механизмов коробки передач, что, в свою очередь, может привести к засорению датчика. Своевременная замена масла и фильтров (если они предусмотрены конструкцией) способствует продлению срока службы всех узлов трансмиссии, включая коммутационные устройства.
При мойке автомобиля избегайте направлять струю высокого давления непосредственно на электрические разъемы и датчики, даже если они герметичны. Длительное воздействие воды под давлением может нарушить герметичность уплотнений и привести к попаданию влаги внутрь корпуса.
В зимний период важно следить, чтобы разъемы не были забиты снегом или льдом. Влага, попавшая внутрь и замерзшая, может расшириться, что приведет к повреждению корпуса или нарушению контакта. Применение силиконовой смазки для разъемов помогает вытеснять влагу и предотвращает примерзание контактов.
Регулярная проверка работы звукового сигнала и лампы индикации позволит выявить неисправности на ранней стадии. Если звук стал тише или лампа горит тускло, это может свидетельствовать о проблемах с контактами или падении напряжения в сети, что требует немедленного вмешательства.
Соблюдение этих рекомендаций поможет поддерживать систему безопасности грузовика в исправном состоянии. Надежная работа датчика заднего хода — это не только соблюдение правил дорожного движения, но и гарантия вашей безопасности и безопасности окружающих при маневрировании в сложных условиях. Помните, профилактика всегда дешевле и проще, чем аварийный ремонт.
В заключение, квалифицированный подход к диагностике и замене датчика заднего хода на КПП КАМАЗ-154 требует внимательности и соблюдения технологии. Использование качественных запасных частей и правильных инструментов обеспечивает долговечность работы системы. Регулярное обслуживание и своевременное выявление мелких неисправностей предотвращают серьезные поломки и простои техники, что особенно актуально для коммерческих перевозок.
Восстановленная система звуковой индикации заднего хода вернет уверенность при парковке и маневрировании, снижая риск ДТП. Правильно установленный и герметичный датчик прослужит весь межсервисный интервал, не требуя дополнительного внимания. Заботливое отношение к электрооборудованию грузовика — залог его бесперебойной работы в любых дорожных условиях.
Советы по выбору качественного заменителя датчика
При выборе качественного заменителя датчика заднего хода для КПП 154 на КАМАЗе, важно учитывать несколько ключевых аспектов, которые помогут избежать проблем с совместимостью и функциональностью устройства.
1. Оригинальные запчасти vs. аналоги: Первым шагом в выборе заменителя является определение, стоит ли приобретать оригинальный датчик или его аналог. Оригинальные запчасти, как правило, имеют более высокое качество и надежность, так как они производятся теми же компаниями, которые изначально поставляют детали на конвейер. Однако, если бюджет ограничен, можно рассмотреть качественные аналоги от проверенных производителей.
2. Проверка совместимости: Перед покупкой обязательно проверьте, совместим ли выбранный датчик с вашей моделью КПП 154. Это можно сделать, изучив техническую документацию или проконсультировавшись с продавцом. Неправильный выбор может привести к неработоспособности устройства или его быстрому выходу из строя.
3. Изучение отзывов: Перед покупкой стоит ознакомиться с отзывами других владельцев, которые уже использовали аналогичные датчики. Это поможет получить представление о реальном качестве и надежности продукта. Обратите внимание на отзывы о долговечности, простоте установки и работоспособности в различных условиях эксплуатации.
4. Гарантия и возврат: При покупке датчика заднего хода уточните условия гарантии. Надежные производители предоставляют гарантию на свою продукцию, что является дополнительным подтверждением качества. Также стоит узнать о возможности возврата или обмена в случае, если датчик не подошел или оказался неработоспособным.
5. Ценовой диапазон: Сравните цены на датчики от разных производителей. Слишком низкая цена может свидетельствовать о низком качестве, в то время как слишком высокая не всегда гарантирует надежность. Оптимальным вариантом будет найти баланс между ценой и качеством, основываясь на вышеуказанных критериях.
6. Установка и обслуживание: Обратите внимание на то, насколько просто установить выбранный датчик. Некоторые модели могут требовать специальных инструментов или навыков для установки. Если вы не уверены в своих силах, лучше обратиться к специалистам. Также стоит ознакомиться с рекомендациями по обслуживанию датчика, чтобы продлить его срок службы.
Следуя этим советам, вы сможете выбрать качественный заменитель датчика заднего хода для КПП 154 на КАМАЗе, который будет надежно выполнять свои функции и обеспечит безопасность при эксплуатации автомобиля.
Обзор популярных моделей датчиков заднего хода для КАМАЗ
Датчики заднего хода для автомобилей КАМАЗ являются важными компонентами системы трансмиссии, обеспечивающими правильную работу заднего хода и безопасность при маневрировании. На рынке представлено несколько моделей датчиков, каждая из которых имеет свои особенности и преимущества. Рассмотрим наиболее популярные из них.
1. Датчик заднего хода КАМАЗ 154.3706
Эта модель датчика является одной из самых распространенных для автомобилей КАМАЗ. Он предназначен для определения положения трансмиссии и передачи сигнала на приборную панель. Датчик выполнен из прочных материалов, что обеспечивает его долговечность и устойчивость к внешним воздействиям. Установка данного датчика не требует специальных инструментов и может быть выполнена самостоятельно.
2. Датчик заднего хода КАМАЗ 154.3706-01
Модификация 154.3706-01 отличается от предыдущей модели улучшенной защитой от влаги и пыли, что делает его более надежным в условиях эксплуатации на российских дорогах. Он также имеет более широкий диапазон рабочих температур, что позволяет использовать его в различных климатических условиях. Установка и замена данного датчика также не вызывает затруднений.
3. Датчик заднего хода КАМАЗ 154.3706-02
Эта модель датчика имеет усовершенствованную электронику, что позволяет повысить точность определения положения заднего хода. Датчик 154.3706-02 также оснащен дополнительными функциями, такими как возможность самодиагностики, что упрощает процесс обслуживания. Установка данного датчика требует минимальных усилий и может быть выполнена без привлечения специалистов.
4. Датчик заднего хода КАМАЗ 154.3706-03
Данная модель является новейшей разработкой и включает в себя современные технологии, такие как интеграция с системами ABS и ESP. Это позволяет улучшить безопасность автомобиля при движении задним ходом. Датчик 154.3706-03 также отличается высокой устойчивостью к механическим повреждениям и коррозии. Установка может потребовать некоторых навыков, так как необходимо подключение к электронным системам автомобиля.
Выбор датчика заднего хода для вашего КАМАЗа зависит от условий эксплуатации, бюджета и личных предпочтений. Все перечисленные модели имеют свои преимущества и недостатки, поэтому перед покупкой рекомендуется проконсультироваться с профессионалами или ознакомиться с отзывами других пользователей. Правильный выбор датчика обеспечит надежную работу трансмиссии и повысит безопасность при эксплуатации автомобиля.
Рекомендации по обслуживанию КПП после замены датчика
После замены датчика заднего хода на КПП 154 автомобиля КАМАЗ важно провести ряд мероприятий, которые помогут обеспечить надежную и долгосрочную работу трансмиссии. Правильное обслуживание после замены датчика позволит избежать возможных проблем и продлить срок службы как самого датчика, так и коробки передач в целом.
1. Проверка уровня трансмиссионного масла
После установки нового датчика заднего хода рекомендуется проверить уровень трансмиссионного масла в КПП. Низкий уровень масла может привести к перегреву и износу деталей трансмиссии. Убедитесь, что масло соответствует требованиям производителя и находится на нужном уровне. Если уровень масла низкий, долейте необходимое количество, используя рекомендованное масло.
2. Проверка герметичности соединений
После замены датчика важно убедиться в герметичности всех соединений, особенно в месте установки нового датчика. Наличие утечек масла может негативно сказаться на работе КПП и привести к серьезным поломкам. Проверьте, нет ли следов масла вокруг датчика и других соединений, и при необходимости подтяните крепежные элементы или замените уплотнители.
3. Тестирование работы датчика
После установки нового датчика необходимо провести тестирование его работы. Запустите двигатель и переключите трансмиссию в режим заднего хода. Убедитесь, что сигнал от датчика поступает на приборную панель, и включается соответствующий индикатор. Если индикатор не загорается, проверьте проводку и соединения на наличие повреждений или коррозии.
4. Регулярное техническое обслуживание
Для обеспечения надежной работы КПП и датчика заднего хода важно проводить регулярное техническое обслуживание. Это включает в себя замену трансмиссионного масла и фильтров, проверку состояния всех компонентов трансмиссии, а также диагностику на наличие ошибок в электронных системах автомобиля. Регулярное обслуживание поможет выявить потенциальные проблемы на ранних стадиях и предотвратить серьезные поломки.
5. Ведение журнала обслуживания
Рекомендуется вести журнал обслуживания, в котором фиксировать все проведенные работы, замененные детали и даты обслуживания. Это поможет отслеживать историю эксплуатации автомобиля и своевременно планировать следующие мероприятия по обслуживанию. Также наличие журнала может быть полезным при продаже автомобиля, так как подтверждает его техническое состояние и заботу о нем.
Следуя данным рекомендациям, вы сможете обеспечить надежную работу КПП 154 и продлить срок службы нового датчика заднего хода, что в свою очередь повысит безопасность и комфорт при эксплуатации автомобиля КАМАЗ.
