Датчик педали газа на Камаз Евро 4 играет ключевую роль в системе управления двигателем, обеспечивая точное определение положения акселератора и передачу данных в блок управления. Неисправности этого компонента могут привести к снижению динамики автомобиля, увеличению расхода топлива и даже к аварийным ситуациям на дороге. В данной статье мы рассмотрим симптомы неисправности датчика, методы диагностики, коды ошибок EDC, а также предложим рекомендации по ремонту и замене педали газа, что поможет владельцам Камазов избежать серьезных проблем и поддерживать свои автомобили в исправном состоянии.
Устройство и принцип работы акселератора
Педальный узел на двигателях Cummins ISBe, устанавливаемых на шасси Камаз, представляет собой сложный электронный модуль, а не просто механический рычаг. Внутри его корпуса находятся два независимых датчика Холла или резистивного типа, которые генерируют сигналы напряжения, пропорциональные углу наклона педали. Эти сигналы передаются в блок управления двигателем (ЭБУ), который определяет необходимое количество топлива для впрыска.
Наличие двух каналов передачи данных обусловлено требованиями безопасности. ЭБУ постоянно сравнивает данные от обоих датчиков. Если разница между сигналами превышает допустимые значения, система автоматически переходит в аварийный режим, игнорируя показания педали, чтобы избежать неконтролируемого разгона или резких рывков.
Напряжение на выводах датчиков изменяется плавно при нажатии. Первый канал обычно выдает сигнал в диапазоне от 0.7 до 4.2 Вольта, а второй — от 0.35 до 2.1 Вольта (что составляет половину от первого канала). Такая схема позволяет контроллеру быстро обнаруживать обрывы, короткие замыкания на массу или бортовую сеть, а также залипание педали в одном положении.
⚠️ Внимание: Открытие корпуса педали акселератора нарушает герметичность и делает невозможной калибровку. Ремонт возможен только путем полной замены модуля.
Для правильной работы системы крайне важно, чтобы механическая часть узла не имела люфтов, а электрические соединения были надежно защищены от влаги и коррозии. Любое вмешательство в проводку должно осуществляться с соблюдением полярности, так как подача напряжения выше 12 Вольт на сигнальные выводы может мгновенно вывести из строя как саму педаль, так и входные цепи ЭБУ.
Симптомы неисправности и коды ошибок
Неисправность датчика положения дроссельной заслонки (акселератора) можно определить по характерным симптомам, проявляющимся в работе автомобиля. Чаще всего водители сталкиваются с ситуацией, когда двигатель запускается, но нажатие на педаль акселератора не приводит к увеличению оборотов, либо они начинают расти непредсказуемо. В таких случаях система управления двигателем фиксирует проблему, и загорается индикатор «Check Engine».
Подключив диагностический сканер к разъему OBD-II или K-Line, можно считать коды ошибок, хранящиеся в памяти электронного блока управления (ЭБУ). Для автомобилей Камаз Евро 4 наиболее распространены коды, указывающие на несоответствие сигналов или выход напряжения за пределы допустимого диапазона. Правильная расшифровка кода позволяет быстро определить источник проблемы без длительных поисков.
| Код ошибки | Описание неисправности | Вероятная причина |
|---|---|---|
| P0122 / P0123 | Низкий/Высокий уровень сигнала датчика 1 | Обрыв цепи, короткое замыкание на массу или борт |
| P2122 / P2123 | Низкий/Высокий уровень сигнала датчика 2 | Неисправность внутренней схемы педали |
| P2135 | Рассогласование сигналов датчиков 1 и 2 | Износ дорожек, механический люфт |
Если на приборной панели загорелась желтая лампочка «Стоп-двигатель» и автомобиль перешел в режим «Лимпо-хоум» (ограничение скорости до 20 км/ч), это указывает на серьезную ошибку, при которой ЭБУ перестает учитывать команды водителя. В такой ситуации дальнейшее движение возможно лишь до ближайшего места стоянки или ремонта.
Иногда проблема может заключаться не в самой педали, а в проводах, идущих к ней. Вибрации, трение о раму или попадание влаги в разъем могут вызывать нестабильные неисправности, которые проявляются только при движении по неровной поверхности. Поэтому визуальный осмотр состояния изоляции и надежности контакта в разъеме является важным этапом диагностики.
| Проблема | Возможные причины | Рекомендации по диагностике и ремонту |
|---|---|---|
| Датчик не реагирует на нажатие | Повреждение проводки, неисправность датчика | Проверить целостность проводки, заменить датчик |
| Неправильные показания | Износ датчика, загрязнение контактов | Очистить контакты, протестировать датчик на стенде |
| Ошибка в ЭБУ | Программный сбой, неправильные данные | Сбросить ошибки, обновить программное обеспечение ЭБУ |
| Педаль заедает | Механическое повреждение, загрязнение | Осмотреть и очистить механизм педали, смазать при необходимости |
| Постоянное срабатывание | Короткое замыкание, неисправность ЭБУ | Проверить на короткое замыкание, заменить ЭБУ при необходимости |
Интересные факты
Вот несколько интересных фактов о датчике педали газа на Камазах Евро 4, связанных с диагностикой и ремонтом:
Принцип работы: Датчик педали газа на Камазах Евро 4 использует потенциометрический принцип работы, который позволяет точно измерять положение педали. Это важно для системы управления двигателем, так как от этого зависит подача топлива и, соответственно, мощность и экономичность работы двигателя.
Диагностика с помощью OBD-II: Современные Камазы Евро 4 оснащены системой OBD-II (On-Board Diagnostics), что позволяет проводить диагностику датчика педали газа с помощью специализированного оборудования. Это значительно упрощает процесс выявления неисправностей, так как система может выдавать коды ошибок, указывающие на конкретные проблемы.
Частые неисправности: Одной из распространенных проблем с датчиком педали газа является его загрязнение или механическое повреждение. Это может привести к неправильной работе системы управления двигателем, что в свою очередь может вызвать проблемы с ускорением, повышенный расход топлива или даже остановку двигателя. Регулярная проверка и чистка датчика могут значительно продлить его срок службы.
Методы диагностики и проверка напряжения
Для качественной диагностики вам понадобятся мультиметр и, желательно, ноутбук с установленным диагностическим программным обеспечением, таким как OpenDiag или специализированный софт INSITE. Первоначальная проверка осуществляется с помощью прозвонки цепей и измерения напряжения на контактах разъема при включенном зажигании.

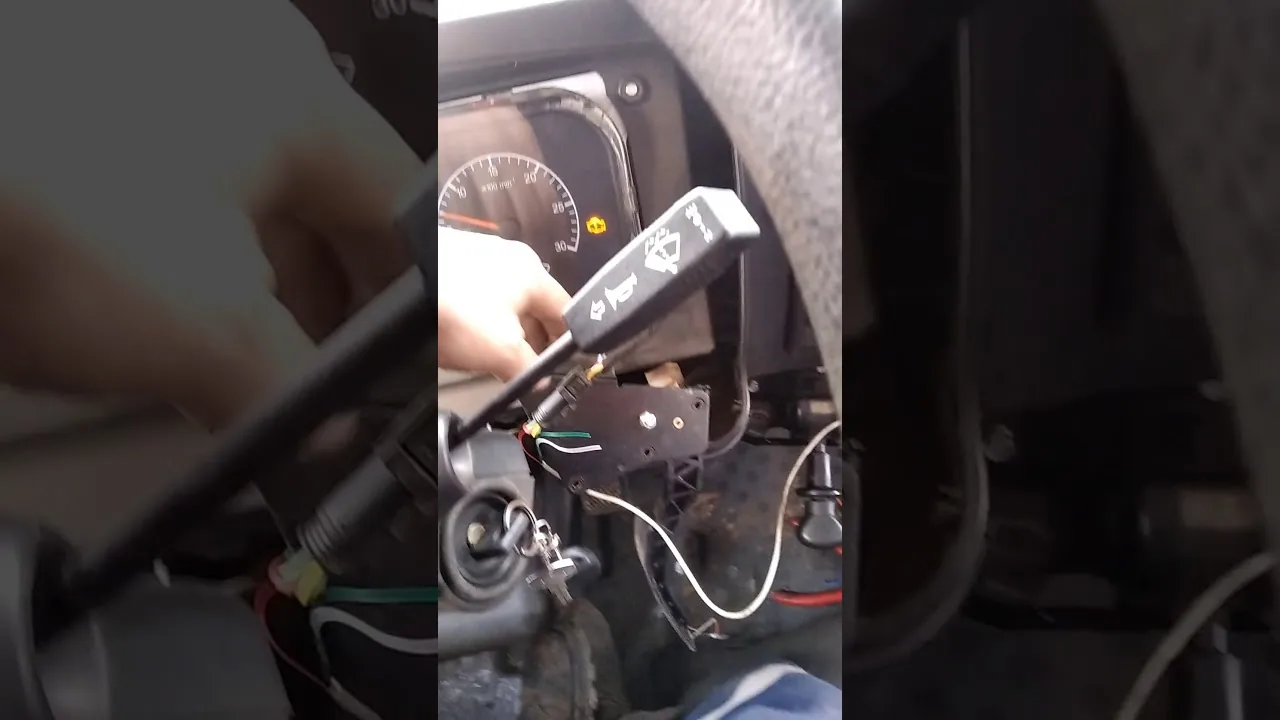

Процесс измерения требует внимательности, чтобы избежать повреждения контактов. Щупы мультиметра подключаются к соответствующим пинам разъема (обычно это пины питания, масса и два сигнальных провода). При нажатии на педаль напряжение должно плавно увеличиваться без резких скачков и провалов.
Если мультиметр фиксирует постоянное напряжение, не зависящее от положения педали, или напряжение отсутствует, необходимо проверить целостность проводов от разъема педали до разъема ЭБУ. Обрывы часто происходят в местах изгибов жгута или вблизи самого разъема.
Предположим, что провода в порядке, напряжение питания (5 Вольт) поступает на датчик, но сигнал остается неизменным. Это явный признак неисправности внутреннего потенциометра. В некоторых случаях временное восстановление контакта можно достичь очисткой окислившихся поверхностей, однако это лишь временная мера.
При работающем двигателе вибрации могут искажать показания, а риск короткого замыкания щупами возрастает.
Процедура замены и калибровка
Замена датчика педали газа на Камаз Евро 4 — это процедура, не требующая сложного оборудования, но требующая соблюдения определенной последовательности действий. Новый датчик должен полностью соответствовать заменяемому по каталожному номеру, так как калибровка датчиков может различаться.
Перед началом работы отключите бортовую сеть, сняв минусовую клемму аккумулятора. Это поможет избежать короткого замыкания и сброса ошибок во время демонтажа. После снятия старой педали и установки новой подключение массы следует производить только после завершения сборки электрической части.
- Снимите декоративные панели пола кабины для доступа к узлу.
- Отсоедините электрический разъем, предварительно зафиксировав фиксаторы.
- Открутите крепежные болты (обычно их 3 или 4) и извлеките педальный узел.
- Установите новый узел, закрепите его болтами и подключите разъем до щелчка.
После физической замены может потребоваться процедура адаптации или калибровки. В системах Bosch EDC7 она может проходить автоматически при первом включении зажигания: включите зажигание, подождите 30-60 секунд (не нажимая на педаль), затем выключите. При повторном включении ЭБУ определяет нулевое положение.
⚠️ Внимание: Если после замены педали ошибки не исчезают или двигатель работает некорректно, может потребоваться принудительная калибровка с помощью диагностического сканера.
В некоторых случаях, особенно если использовался неоригинальный аналог, может понадобиться ручная установка параметров в конфигураторе ЭБУ. Для этого в меню Настройки → Конфигурация → Аппаратное обеспечение выбирается тип установленной педали. Неправильный выбор типа может привести к сбоям в работе двигателя.
Типичные ошибки при обслуживании
При ремонте своими силами водители и механики часто совершают ошибки, которые могут усугубить проблему или привести к поломке дорогостоящего оборудования. Изучение распространенных случаев помогает избежать ненужных затрат и потери времени.
- Игнорирование состояния разъема — часто происходит замена исправной педали, в то время как причина может заключаться в окислении контакта или ослаблении пина внутри разъема. Всегда начинайте с проверки разъема.
- Использование «вэдешки» внутри педали — попытка очистить потенциометр аэрозольной смазкой через отверстия корпуса может разрушить графитовый слой дорожек. Чистка должна проводиться только с внешней стороны контактов.
- Неправильная последовательность подключения — подключение разъема при включенном зажигании может вызвать скачок напряжения, что приведет к сгоранию предохранителя ЭБУ или самого датчика. Всегда отключайте питание перед работой.
- Покупка дешевых аналогов — неоригинальные педали часто имеют люфт в механической части, что через 5-10 тысяч километров пробега снова приведет к ошибке рассогласования каналов.
Соблюдение технологии замены и использование качественных запчастей обеспечивают долгую и стабильную работу системы управления двигателем. Экономить на этом узле недопустимо, так как от его исправности зависит безопасность управления тяжелым грузовиком.
Обеспечение долговечности системы акселерации
Для увеличения срока службы педали акселератора на Камаз Евро 4 необходимо следить за чистотой в кабине и состоянием электрических соединений. Песок и абразивная пыль, попадая в механизм педали, ускоряют износ трущихся поверхностей и могут привести к заеданию.
Регулярная проверка надежности крепления жгута проводов поможет избежать обрывов из-за вибрации. Если провода трутся о металлические конструкции кабины, их следует изолировать или изменить направление укладки с помощью пластиковых хомутов.
В зимний период важно обращать внимание на конденсат, который может накапливаться в разъемах при резких температурных колебаниях. Обработка контактов специальными спреями-вытеснителями влаги (только снаружи разъема) поможет предотвратить ложные срабатывания системы.
Своевременное обнаружение и устранение неисправностей датчика педали газа позволяет избежать серьезных поломок двигателя и трансмиссии, вызванных неправильным смесеобразованием. Качественная диагностика с использованием мультиметра и сканера занимает минимальное время и дает точные результаты.
Применение оригинальных комплектующих и соблюдение правил установки гарантируют стабильную работу электронной системы управления двигателем на протяжении всего срока службы автомобиля. Водитель, знающий признаки неисправности, сможет быстро отреагировать и минимизировать время простоя техники.
Инструменты и оборудование для ремонта
Для успешного ремонта датчика педали газа на автомобилях Камаз Евро 4 необходимо подготовить определённые инструменты и оборудование. Правильный выбор инструментов не только ускорит процесс диагностики и ремонта, но и повысит качество выполненных работ.
Во-первых, вам понадобятся стандартные инструменты, такие как:
- Набор ключей и отверток: Для демонтажа датчика и других компонентов системы управления двигателем. Рекомендуется использовать как плоские, так и крестовые отвертки, а также набор ключей различных размеров.
- Плоскогубцы: Для работы с проводкой и крепежными элементами, которые могут быть труднодоступными.
- Торцевые головки: Для быстрого и удобного снятия крепежа, особенно в труднодоступных местах.
Во-вторых, для диагностики состояния датчика педали газа потребуется:
- Мультиметр: Этот инструмент необходим для проверки электрических параметров датчика, таких как сопротивление и напряжение. С его помощью можно определить, работает ли датчик корректно или требует замены.
- Диагностический сканер: Современные автомобили, включая Камаз Евро 4, оснащены бортовыми системами диагностики. Использование сканера позволяет считывать коды ошибок и проводить более глубокую диагностику системы управления двигателем.
Также полезно иметь под рукой:
- Схемы электрических соединений: Они помогут понять, как правильно подключить датчик и какие провода за что отвечают. Это особенно важно при ремонте или замене датчика.
- Смазочные материалы: Для обеспечения надежного соединения и предотвращения коррозии контактов.
Не забудьте о средствах индивидуальной защиты, таких как перчатки и очки, чтобы избежать травм во время работы. Кроме того, рекомендуется иметь под рукой чистые тряпки для удаления грязи и масла с деталей.
Подготовив все необходимые инструменты и оборудование, вы сможете эффективно провести диагностику и ремонт датчика педали газа на Камазе Евро 4, что в конечном итоге обеспечит надежную работу автомобиля и безопасность на дороге.
Часто задаваемые вопросы по ремонту датчика
Ремонт датчика педали газа на автомобилях Камаз Евро 4 вызывает множество вопросов у владельцев и механиков. В этом разделе мы постараемся ответить на наиболее распространенные из них, чтобы помочь вам лучше понять процесс диагностики и ремонта данного устройства.
1. Как узнать, что датчик педали газа неисправен?
Основные признаки неисправности датчика педали газа включают:
- Проблемы с ускорением: автомобиль может не реагировать на нажатие педали газа или ускоряться неравномерно.
- Появление ошибок на приборной панели: часто это проявляется в виде индикатора "Check Engine".
- Нестабильная работа двигателя на холостом ходу: двигатель может глохнуть или работать с перебоями.
2. Как проводится диагностика датчика?
Диагностика датчика педали газа включает несколько этапов:
- Визуальный осмотр: проверка на наличие механических повреждений, загрязнений или коррозии.
- Электрические измерения: с помощью мультиметра проверяются сопротивление и напряжение на выходе датчика при различных положениях педали.
- Считывание кодов ошибок: использование диагностического оборудования для выявления ошибок, связанных с работой датчика.
3. Можно ли отремонтировать датчик самостоятельно?
Ремонт датчика педали газа возможен, но требует определенных навыков и знаний. Если вы уверены в своих силах, можно попробовать:
- Очистить контакты и разъемы от загрязнений.
- Проверить и при необходимости заменить поврежденные провода.
- Использовать специальный очиститель для электроники для устранения окисления.
Однако, если проблема не устраняется, рекомендуется обратиться к профессионалам, так как неправильный ремонт может привести к более серьезным неисправностям.
4. Какой срок службы датчика педали газа?
Срок службы датчика педали газа на Камаз Евро 4 в среднем составляет от 100 000 до 150 000 километров. Однако, этот показатель может варьироваться в зависимости от условий эксплуатации автомобиля, качества топлива и регулярности технического обслуживания.
5. Как выбрать новый датчик педали газа?
При выборе нового датчика важно учитывать следующие моменты:
- Совместимость: убедитесь, что датчик подходит именно для вашей модели Камаза.
- Качество: отдавайте предпочтение оригинальным запчастям или проверенным производителям, чтобы избежать проблем с совместимостью и надежностью.
- Гарантия: выбирайте детали с гарантией, что позволит вам избежать дополнительных затрат в случае неисправности нового датчика.
Следуя этим рекомендациям и учитывая часто задаваемые вопросы, вы сможете более эффективно проводить диагностику и ремонт датчика педали газа на вашем Камазе Евро 4.
Советы по выбору качественных запчастей
При выборе запчастей для датчика педали газа Камаз Евро 4 важно учитывать несколько ключевых факторов, которые помогут избежать проблем с качеством и совместимостью. В первую очередь, стоит обратить внимание на производителя. Рекомендуется выбирать запчасти от известных и проверенных брендов, которые зарекомендовали себя на рынке. Это может быть как оригинальная продукция, так и качественные аналоги, но обязательно с хорошими отзывами от пользователей.
Следующий аспект — это совместимость запчасти с конкретной моделью вашего автомобиля. Перед покупкой обязательно уточните номер детали и проверьте его в каталоге запчастей. Неправильный выбор может привести к неэффективной работе системы управления двигателем и, как следствие, к дополнительным расходам на ремонт.
Также стоит обратить внимание на условия гарантии. Качественные запчасти обычно сопровождаются гарантией от производителя, что свидетельствует о высоком уровне их надежности. Не стесняйтесь спрашивать у продавца о сроках гарантии и условиях возврата, если деталь не подошла или оказалась бракованной.
Не менее важным является и цена запчасти. Слишком низкая стоимость может свидетельствовать о низком качестве, поэтому стоит быть осторожным с предложениями, которые выглядят слишком заманчиво. Сравните цены на аналогичные детали у разных поставщиков, чтобы понять средний рыночный уровень.
При покупке запчастей через интернет обязательно проверяйте репутацию продавца. Читайте отзывы других покупателей, обращайте внимание на рейтинг и срок работы компании на рынке. Это поможет избежать мошенничества и приобретения некачественной продукции.
Наконец, не забывайте о возможности консультации с профессионалами. Если у вас есть сомнения по поводу выбора запчасти, лучше обратиться к специалисту или в сервисный центр. Они помогут вам выбрать наиболее подходящий вариант и дадут рекомендации по установке и эксплуатации.
