Датчик педали тормоза является ключевым элементом системы безопасности автомобиля КАМАЗ, отвечая за передачу информации о положении тормоза в электронные системы управления. В данной статье мы подробно рассмотрим процесс диагностики и замены этого датчика, а также предоставим полезные советы по выявлению признаков неисправности, схемы подключения и коды ошибок. Знание этих аспектов поможет владельцам и механикам своевременно устранять проблемы, обеспечивая надежную работу тормозной системы и безопасность на дороге.
Конструкция и принцип работы датчика положения педали

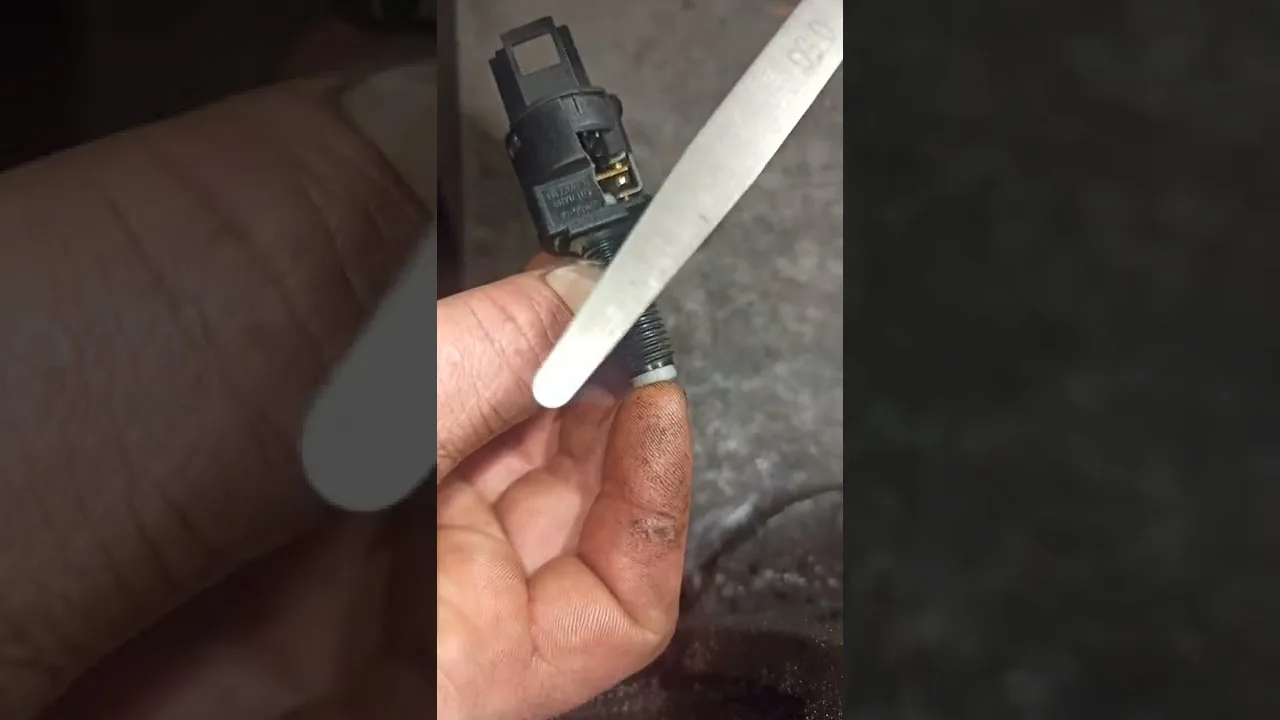

Устройство представляет собой электромеханический переключатель, который преобразует механическое нажатие на педаль в электрический сигнал. На современных грузовиках КАМАЗ, таких как КАМАЗ-5490 и КАМАЗ-6520, чаще всего используются двухконтурные датчики с нормально разомкнутыми и нормально замкнутыми контактами. Это обеспечивает резервирование: электронный блок управления (ЭБУ) сравнивает сигналы с двух независимых каналов, и в случае их несоответствия фиксирует ошибку.
Внутри устройства находится подвижный шток, который движется вместе с педалью, а также группа контактов, замыкающих или размыкающих цепь в зависимости от положения штока. Ключевым элементом является возвратная пружина, обеспечивающая четкий ход и возвращение механизма в исходное состояние. Если пружина ослабла или шток заедает, сигнал на блок управления может поступать с задержкой.
Электрическая схема подключения обычно включает четыре контакта: два для основного сигнала (чаще всего направляемого на стоп-сигналы и ЭБУ) и два для дополнительного канала мониторинга (который идет только на ЭБУ или трансмиссию). Различия в напряжениях или последовательности замыкания позволяют контроллеру точно определить положение педали в любой момент времени.
На практике могут возникать ситуации, когда окисление контактов внутри герметичного корпуса приводит к колебаниям сопротивления. Это вызывает эффект «дребезга» сигнала, который ЭБУ интерпретирует как частое нажатие и отпускание педали, что может привести к непредсказуемому переключению передач на автоматизированных трансмиссиях.
⚠️ Внимание: Перед началом любых работ с электрической частью тормозной системы обязательно отключите минусовую клемму от аккумулятора. Короткое замыкание в цепи стоп-сигналов может повредить блок управления бортовой сетью или сам ЭБУ двигателя.
Для понимания работы устройства важно отметить, что датчик не просто включает «стоп-сигналы». Он также подает команду на отключение подачи топлива при торможении двигателем и активирует приоритет торможения над ускорением. Без корректного сигнала система не сможет правильно рассчитать момент впрыска топлива.
Типы датчиков и их совместимость
На рынке запчастей для автомобилей КАМАЗ представлено множество модификаций датчиков. Хотя они могут внешне напоминать друг друга, их электрические характеристики различаются. Главное отличие заключается в типе контактов и конфигурации разъема подключения. Некоторые модели имеют разъем Deutsch, в то время как другие оснащены стандартным российским разъемом с защелкой.
Датчики также делятся по типу контактов. Существуют варианты с серебряным покрытием, предназначенные для работы с высокими токами (например, для прямого подключения ламп стоп-сигналов), и модели, которые функционируют только с низковольтными сигналами логических цепей ЭБУ. Установка неподходящего типа может привести к быстрому выходу из строя контактной группы.
| Параметр | Стандартный датчик | Датчик для EBS/WABCO |
|---|---|---|
| Количество контактов | 4 контакта | 4 или 6 контактов |
| Напряжение цепи | 24 В | 5 В (логический уровень) |
| Применение | КАМАЗ Евро-2, Евро-3 | КАМАЗ Евро-4, Евро-5, Евро-6 |
Интересные факты
Вот несколько интересных фактов о датчике педали тормоза на КАМАЗе, его диагностике и замене:
Функция датчика: Датчик педали тормоза на КАМАЗе отвечает не только за включение стоп-сигналов, но и за активацию систем безопасности, таких как ABS (антиблокировочная система тормозов) и EBD (распределение тормозных усилий). Это делает его важным элементом для обеспечения безопасности на дороге.
Диагностика с помощью OBD-II: Современные модели КАМАЗа могут быть оснащены системой OBD-II, что позволяет проводить диагностику датчика педали тормоза с помощью сканера. Это значительно упрощает процесс выявления неисправностей, так как система может предоставить коды ошибок, связанные с работой датчика.
Замена и калибровка: При замене датчика педали тормоза важно не только установить новый элемент, но и провести его калибровку. Неправильная установка или отсутствие калибровки могут привести к неправильной работе тормозной системы, что может стать причиной аварийной ситуации. Поэтому рекомендуется проводить замену в специализированных сервисах с использованием соответствующего оборудования.
Симптомы неисправности и диагностика
Первым сигналом неисправности часто становится поведение автомобиля, а не только индикатор на приборной панели. Если двигатель издает странные звуки или теряет обороты без видимой причины во время движения накатом, стоит обратить внимание на тормозную педаль. ЭБУ может воспринимать это как торможение и отключать подачу топлива.
Диагностику рекомендуется начинать с визуального осмотра проводов и разъемов. Часто провода перетираются в местах соединения, а контакты окисляются из-за влаги. Если внешних повреждений не обнаружено, следует перейти к инструментальной проверке с использованием мультиметра или диагностического сканера.
При подключении сканера (например, Delphi или Autocom) необходимо следить за параметрами в реальном времени. В разделе «Двигатель» или «Тормозная система» можно найти параметр «Педаль тормоза». При нажатии его значение должно изменяться с «Нет» на «Да» (или с 0 на 1) четко и без колебаний. Если значение нестабильно, это может указывать на неисправность датчика или плохой контакт «массы».
Если сканера нет под рукой, можно использовать мультиметр в режиме прозвонки или измерения напряжения. Нужно найти питающий провод (обычно 24 В от бортовой сети) и проверить, поступает ли напряжение на вход датчика. Затем проверяется выходной сигнал: при отжатой педали на одном контакте должно быть напряжение, на другом — отсутствовать, и наоборот при нажатии педали, в зависимости от схемы конкретного автомобиля.
Также важно проверить механическую часть. Ход педали должен быть плавным и без заеданий. Если педаль имеет люфт или возвращается в исходное положение слишком медленно, датчик не сможет корректно отслеживать положение, даже если электрическая часть исправна.
Коды ошибок и их расшифровка
Электронные системы КАМАЗ регистрируют неисправности датчиков, присваивая им коды, которые отображаются на экране маршрутного компьютера или считываются с помощью сканера. Наиболее распространены ошибки, связанные с обрывом цепи или коротким замыканием. Например, код, указывающий на «Низкий уровень сигнала», часто свидетельствует о повреждении провода или внутреннем замыкании датчика на массу.
Существуют также ошибки, связанные с рассогласованием сигналов. Это происходит, когда электронный блок управления (ЭБУ) фиксирует, что один канал датчика показывает «торможение», а другой — «разгон». В таких случаях система переходит в аварийный режим, игнорируя данные датчика и требуя вмешательства водителя.
| Код ошибки | Описание | Вероятная причина |
|---|---|---|
| P0504 | Рассогласование датчика тормозной педали | Неисправность контактов внутри датчика |
| P0571 | Проблема в цепи выключателя тормоза | Обрыв провода или окисление разъема |
| P0572 | Низкий уровень сигнала в цепи тормоза | Короткое замыкание на массу |
Пошаговая инструкция по замене датчика

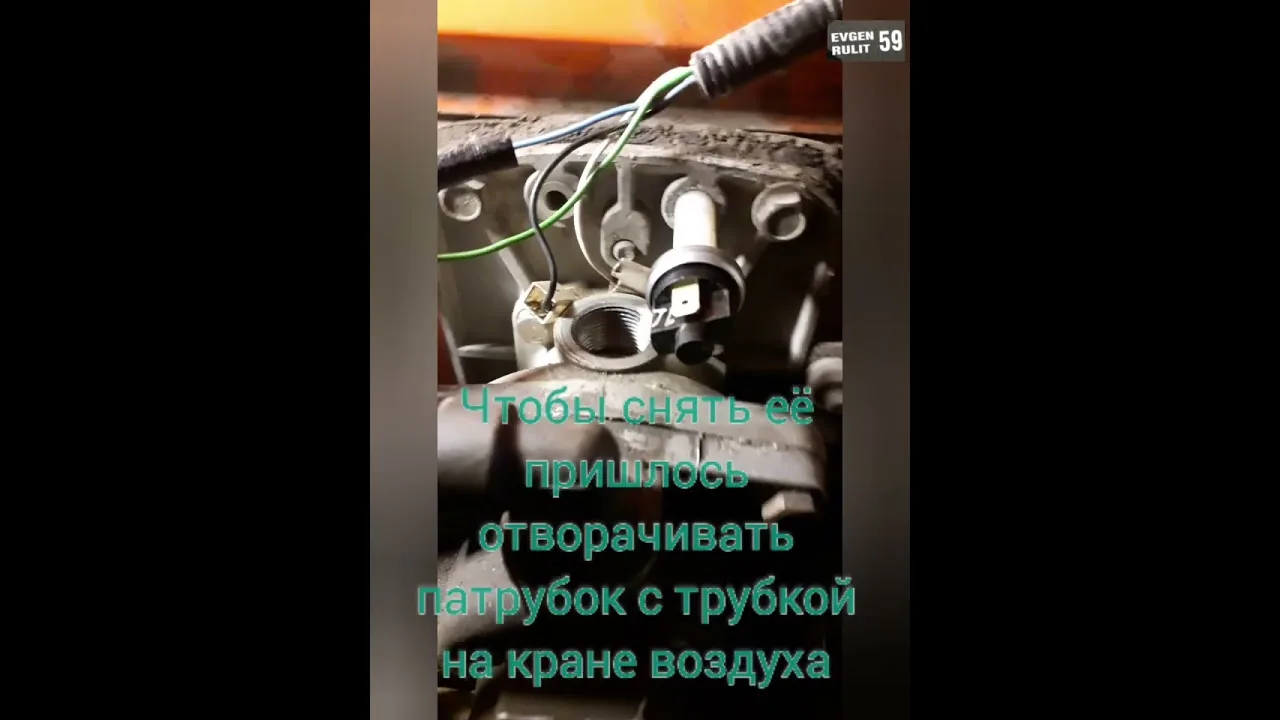

Процесс замены не требует сложного инструмента, но требует внимательности и последовательности действий. В первую очередь необходимо обеспечить доступ к узлу. На большинстве моделей КАМАЗ датчик располагается прямо над тормозной педалью в водительской нише. Для удобства работы рекомендуется снять боковую панель или опустить спальное место, если оно затрудняет доступ.

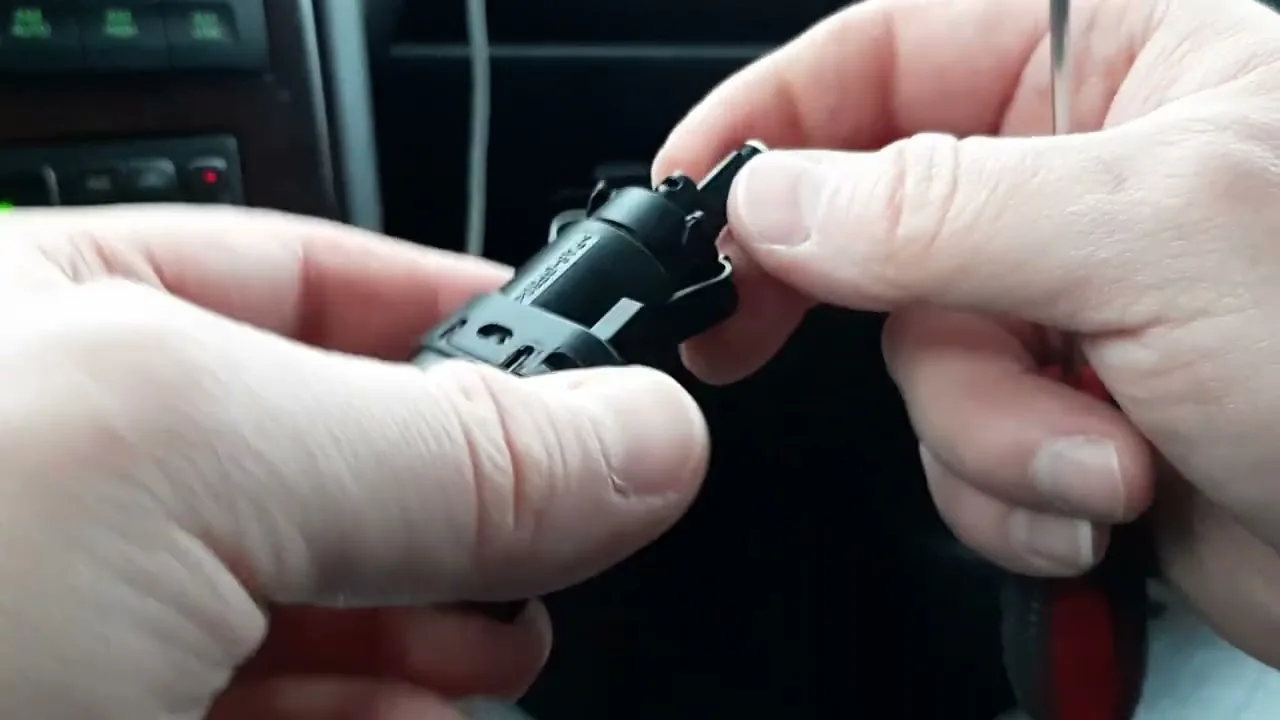

Сначала отключите электрический разъем. На старых моделях он может быть тугим, поэтому стоит воспользоваться тонкой отверткой, чтобы аккуратно отжать фиксатор, избегая повреждения пластиковых усиков. Затем открутите сам датчик. Обычно он крепится двумя гайками или одним болтом, в зависимости от модификации кронштейна педали.
При установке нового элемента крайне важно правильно установить его положение относительно толкателя педали. Шток датчика должен быть полностью выдвинут, когда педаль отпущена. Если во время монтажа педаль была нажата, шток останется утопленным, и после отпускания педали датчик будет воспринимать это как постоянное торможение. Кроме того, шток может сломаться при первом нажатии.
После механической установки и подключения разъема необходимо провести регулировку. Она заключается в подборе толщины шайб или повороте корпуса датчика (если конструкция это позволяет) так, чтобы зазор между штоком и упором педали соответствовал требованиям производителя. Обычно это несколько миллиметров свободного хода до начала срабатывания.
Регулировка и настройка хода
Регулировка стоп-сигналов необходима, чтобы они включались сразу при начале движения педали, до активации тормозных колодок. Это позволяет водителям позади заранее понять ваше намерение снизить скорость. Если включение происходит слишком поздно, это может быть опасно. Слишком раннее срабатывание приводит к постоянному свечению стоп-сигналов при вибрациях.
Для точной настройки используется специальный шаблон, или можно визуально контролировать момент включения ламп, попросив кого-то следить за задней частью автомобиля. Поворачивая корпус датчика или регулировочную гайку, необходимо добиться включения ламп при движении педали на 5-10 мм.
На автомобилях с пневматической системой и электронным клапаном торможения также важно проверить, не происходит ли подтормаживание автомобиля в состоянии покоя. Если после замены датчика колеса начинают нагреваться, это указывает на задержку сигнала «отпускания», и нужно изменить момент размыкания контактов.
⚠️ Важно: Не пытайтесь регулировать датчик, сгибая металлический кронштейн педали. Это может изменить геометрию и привести к заклиниванию педали в крайнем положении.
Типичные ошибки при обслуживании
При ремонте своими силами часто допускаются ошибки, которые могут свести на нет все усилия или даже привести к новым поломкам. Осознание этих моментов поможет избежать повторных визитов в сервис и ненужных расходов.
Одной из распространенных ошибок является игнорирование состояния разъема. Даже новый датчик не будет функционировать, если контакты в разъеме окислились или пружинная фишка ослабла. Владельцы часто меняют сам датчик, не подозревая, что проблема может заключаться всего в нескольких сантиметрах проводки перед ним.
Еще одной типичной ошибкой является установка датчика без предварительной проверки свободного хода педали. Если педаль имеет люфт или не возвращается в исходное положение, датчик будет работать некорректно. Сначала необходимо устранить механические неисправности педали, а затем менять датчик.
- Недостаток смазки на штоке — сухой шток быстро загрязняется и может заедать. Рекомендуется использовать графитовую смазку для трущихся поверхностей.
- Чрезмерная затяжка крепежных гаек — пластиковый корпус датчика может треснуть при избыточном усилии. Лучше применять динамометрический ключ или затягивать от руки с умеренным усилием.
- Игнорирование сброса ошибок — после замены ЭБУ может сохранять старую ошибку. Для ее устранения потребуется выполнить цикл «включить зажигание - запустить двигатель» или сбросить ошибки с помощью сканера.
- Применение некачественных аналогов — дешевые китайские копии часто имеют слабую контактную группу, которая выходит из строя всего за пару месяцев. Предпочтительнее использовать оригинальные детали или проверенные бренды.
Влияние неисправности на работу двигателя и трансмиссии
Многие автомобилисты не осознают важность небольшого переключателя для работы мощного дизельного двигателя. В современных системах Common Rail сигнал от педали тормоза играет ключевую роль. Без него или при неправильной передаче ЭБУ не сможет корректно управлять отключением подачи топлива.
На автомобилях с автоматизированными трансмиссиями (например, ZF или КАМАЗ-12) сигнал торможения необходим для разблокировки гидротрансформатора и подготовки к переключению передач. Если сигнал поступает некорректно, коробка передач может «дергаться» или затягивать переключение, что приводит к перегреву фрикционных элементов.
Кроме того, система круиз-контроля полностью отключается при неисправности этого компонента. Автомобиль не позволит активировать режим поддержания скорости, так как не может гарантировать безопасность. Это особенно ощутимо на длительных поездках, где отсутствие круиз-контроля значительно утомляет водителя.
В режиме торможения двигателем (горный тормоз) сигнал от педали тормоза используется для регулировки заслонки выпускного коллектора. Если ЭБУ не фиксирует, что вы тормозите, заслонка может не открыться, что снизит эффективность торможения или создаст избыточное противодавление.
Регулярная проверка этого элемента, особенно перед зимним сезоном, когда дороги становятся скользкими и нагрузка на тормоза увеличивается, поможет избежать неприятных ситуаций в пути. Простая визуальная проверка и тестирование работы стоп-сигналов займут всего несколько минут, но могут предотвратить ДТП.
Если вы заметили нестабильную работу, не откладывайте ремонт. Цена датчика ничто по сравнению с рисками, связанными с его неисправностью. Всегда имейте под рукой проверенную запчасть, так как этот элемент относится к расходным материалам с ограниченным сроком службы.
Правильная эксплуатация и своевременная диагностика электрооборудования КАМАЗа позволяют поддерживать автомобиль в отличном состоянии для любых дорожных условий. Помните, что надежность грузовика зависит от исправности каждого, даже самого маленького элемента.
Рекомендации по выбору качественного датчика
Выбор качественного датчика педали тормоза для автомобилей КАМАЗ — это важный этап, который напрямую влияет на безопасность и надежность транспортного средства. При покупке датчика необходимо учитывать несколько ключевых факторов, чтобы избежать проблем в будущем.
1. Оригинальность и совместимость
Первым и самым важным критерием является оригинальность запчасти. Рекомендуется приобретать датчики, которые имеют оригинальную маркировку и соответствуют спецификациям производителя. Это гарантирует, что деталь будет полностью совместима с вашей моделью КАМАЗа и обеспечит корректную работу тормозной системы.
2. Производитель
Выбирайте датчики от известных и проверенных производителей. На рынке существует множество компаний, которые предлагают запчасти для автомобилей КАМАЗ, но не все из них могут гарантировать высокое качество. Изучите отзывы и рейтинги производителей, чтобы сделать обоснованный выбор.
3. Условия гарантии
Обратите внимание на условия гарантии, предоставляемые продавцом. Качественные датчики обычно сопровождаются гарантией от производителя, что свидетельствует о надежности и долговечности изделия. Убедитесь, что у вас есть возможность вернуть или обменять датчик в случае его неисправности в течение гарантийного срока.
4. Ценовой диапазон
Цена на датчики педали тормоза может варьироваться в зависимости от производителя и качества. Не стоит выбирать слишком дешевые варианты, так как это может привести к покупке некачественного товара. Однако и слишком высокая цена не всегда является гарантией качества. Сравните цены на аналогичные модели от разных производителей, чтобы найти оптимальный вариант.
5. Проверка на наличие сертификатов
Перед покупкой убедитесь, что датчик имеет все необходимые сертификаты качества. Это может быть подтверждением того, что изделие прошло все необходимые испытания и соответствует стандартам безопасности. Наличие сертификатов также говорит о том, что производитель заботится о своей репутации и качестве своей продукции.
6. Рекомендации специалистов
Если у вас есть возможность, проконсультируйтесь с профессионалами или механиками, которые работают с автомобилями КАМАЗ. Они могут дать полезные советы по выбору датчика и порекомендовать конкретные модели, которые зарекомендовали себя на рынке.
Следуя этим рекомендациям, вы сможете выбрать качественный датчик педали тормоза для вашего автомобиля КАМАЗ, что обеспечит надежную работу тормозной системы и безопасность на дороге.
Советы по профилактике неисправностей
Для обеспечения надежной работы датчика педали тормоза на КАМАЗе, важно следовать нескольким простым, но эффективным рекомендациям по профилактике неисправностей. Эти советы помогут не только продлить срок службы датчика, но и повысить общую безопасность автомобиля.
Регулярная проверка состояния проводки. Проводка, соединяющая датчик с системой управления, может подвергаться механическим повреждениям, коррозии или износу. Рекомендуется периодически осматривать проводку на наличие трещин, обрывов и других повреждений. Если вы заметили какие-либо дефекты, их следует устранить как можно скорее, чтобы избежать неправильной работы датчика.
Очистка контактов. Со временем контакты датчика могут загрязняться, что приводит к ухудшению электрического соединения. Рекомендуется периодически очищать контакты с помощью специальных средств для очистки электрических соединений. Это поможет избежать окисления и обеспечит надежный контакт.
Проверка механизма педали тормоза. Неисправности в механизме педали тормоза могут негативно сказаться на работе датчика. Убедитесь, что педаль свободно перемещается и не заедает. Если есть подозрения на механические повреждения, стоит провести диагностику и при необходимости заменить изношенные детали.
Своевременная замена датчика. Даже при соблюдении всех профилактических мер, датчик может выйти из строя. Рекомендуется следить за его работой и при первых признаках неисправности (например, при появлении ошибок в системе или нестабильной работе тормозов) незамедлительно проводить диагностику и замену датчика.
Использование качественных запчастей. При замене датчика педали тормоза важно использовать только оригинальные или качественные аналоговые запчасти. Это обеспечит надежную работу системы и снизит риск повторных поломок.
Следуя этим простым рекомендациям, вы сможете значительно снизить вероятность возникновения неисправностей в системе тормозов вашего КАМАЗа и обеспечить безопасность на дороге.
Обзор популярных производителей датчиков для КАМАЗа
На рынке автозапчастей представлено множество производителей датчиков педали тормоза, которые подходят для автомобилей КАМАЗ. Выбор качественного датчика имеет важное значение для обеспечения безопасности и надежности тормозной системы. Рассмотрим несколько популярных брендов, которые зарекомендовали себя на рынке.
1. КАМАЗ
Оригинальные датчики, производимые непосредственно заводом-изготовителем, гарантируют высокое качество и точность работы. Они разрабатываются с учетом всех особенностей моделей КАМАЗа и проходят строгий контроль на каждом этапе производства. Использование оригинальных запчастей позволяет избежать проблем с совместимостью и гарантирует долговечность.
2. Bosch
Компания Bosch известна своими высококачественными автомобильными компонентами. Датчики педали тормоза Bosch отличаются надежностью и точностью. Они проходят множество тестов на соответствие стандартам качества и безопасности. Продукция Bosch часто используется в качестве альтернативы оригинальным запчастям, так как обеспечивает отличное соотношение цены и качества.
3. Febi Bilstein
Febi Bilstein – это еще один известный производитель, который предлагает широкий ассортимент запчастей для грузовых автомобилей, включая датчики педали тормоза. Продукция этой компании отличается высоким качеством и долговечностью. Датчики Febi Bilstein часто выбирают за их доступность и надежность, что делает их популярными среди владельцев КАМАЗов.
4. Sampa
Компания Sampa предлагает разнообразные запчасти для грузовых автомобилей, включая датчики тормозов. Продукция Sampa отличается хорошим качеством и доступной ценой. Датчики этой марки часто используются в ремонте и обслуживании автомобилей КАМАЗ, что делает их популярным выбором среди механиков и автолюбителей.
5. ERT
ERT – это производитель, который предлагает широкий ассортимент датчиков и других компонентов для автомобилей. Датчики педали тормоза ERT отличаются хорошими эксплуатационными характеристиками и конкурентоспособной ценой. Они подходят для различных моделей КАМАЗа и обеспечивают надежную работу тормозной системы.
При выборе датчика педали тормоза для КАМАЗа важно учитывать не только цену, но и репутацию производителя, а также отзывы пользователей. Качественный датчик обеспечит надежную работу тормозной системы и повысит безопасность на дороге. Рекомендуется приобретать запчасти у проверенных поставщиков, чтобы избежать подделок и некачественной продукции.
