Стоп-сигналы являются важным элементом безопасности на дороге, и их исправная работа критически важна для водителей КАМАЗа. В данной статье мы предлагаем полное руководство по диагностике и ремонту схемы стоп-сигналов, включая разбор электрической схемы, анализ проводки и датчиков, а также методы поиска обрывов и замены неисправных элементов. Мы также предоставим таблицы напряжения и коды ошибок, что поможет вам быстро и эффективно выявить и устранить проблемы в системе стоп-сигналов вашего автомобиля.
Принципиальная схема и элементы управления
Электрическая схема сигнализации торможения на грузовиках КАМАЗ работает на основе замыкания контактов при возникновении давления в тормозных камерах или при нажатии на тормозную педаль. В традиционной конфигурации ключевым элементом управления является пневматический датчик (выключатель) стоп-сигнала, установленный на двухсекционном тормозном кране. При нажатии на педаль тормоза воздух поступает в камеры, и давление через мембрану датчика замыкает электрические контакты, что приводит к подаче напряжения на фонари.
Если ваш автомобиль оснащен современными системами, схема может включать электронный блок управления, который обрабатывает сигналы от различных датчиков. В таких системах датчик стоп-сигнала часто является частью модуля EBS или подключен непосредственно к блоку управления бортовой системой. Напряжение от аккумулятора через предохранитель поступает на вход датчика, а выходной сигнал направляется на задние фонари и индикатор на приборной панели.
Ключевым элементом схемы является проводка, проходящая от кабины до прицепа. Целостность изоляции проводов в местах, где они проходят через раму и кабину, может нарушаться из-за вибрации, что приводит к коротким замыканиям на массу. Для защиты цепи от перегрузок в бортовой сети установлен плавкий предохранитель, обычно на 10 или 15 Ампер, который срабатывает первым при возникновении короткого замыкания в цепи фонарей.
Рассмотрим основные компоненты, участвующие в формировании сигнала:
- Аккумуляторная батарея — источник питания цепи.
- Предохранитель — защита цепи от перегрузок.
- Выключатель стоп-сигнала (пневматический или механический) — элемент, замыкающий или размыкающий цепь.
- Задние фонари и дополнительный сигнал — потребители электрической энергии.
- Индикатор на приборной панели — сигнализатор для водителя.
Понимание взаимодействия этих компонентов позволяет быстро выявить место сбоя. Если не работают все лампы, проблема, скорее всего, связана с питанием или датчиком. Если не горит только одна фара, стоит проверить патрон, лампу или подводящий провод именно этого фонаря.
Пневматический выключатель стоп-сигнала
В традиционной конструкции КАМАЗа используется пневматический выключатель, который реагирует на уровень давления в тормозной системе. Устройство состоит из корпуса с резьбовым штуцером для подключения к пневмосистеме и электрического разъема. Внутри корпуса находятся мембрана и подвижный контакт. Когда водитель нажимает на тормоз, воздух поступает в тормозные камеры, создавая давление на мембрану выключателя, что приводит к замыканию контактов.
Одной из распространенных проблем такого датчика является окисление контактов внутри корпуса или повреждение мембраны. Если мембрана теряет герметичность, воздух начинает утекать через электрический разъем, что может вызвать сбои в работе всей пневмосистемы. Это можно заметить по характерному свисту воздуха, исходящему из разъема датчика при нажатии на тормоза.
Для проверки работоспособности датчика следует отсоединить электрический разъем и измерить сопротивление контактов с помощью мультиметра. При отсутствии давления в системе контакты должны оставаться разомкнутыми (показывая бесконечное сопротивление). При подаче давления (или его имитации нажатием на шток, если конструкция это позволяет) контакты должны замыкаться (сопротивление должно быть близким к нулю).
| Проблема | Возможные причины | Рекомендации по ремонту |
|---|---|---|
| Стоп-сигналы не работают | Перегоревшая лампочка | Заменить лампочку |
| Неисправен выключатель тормоза | Проверить и заменить выключатель | |
| Обрыв проводки | Проверить проводку на наличие обрывов | |
| Неисправен реле стоп-сигналов | Заменить реле | |
| Стоп-сигналы мигают | Неправильное соединение проводов | Проверить и исправить соединения |
| Плохой контакт в разъеме | Очистить разъемы и проверить контакты | |
| Неисправность в блоке управления | Проверить блок управления | |
| Стоп-сигналы работают неравномерно | Неправильное напряжение | Проверить напряжение на выходе |
| Износ лампочек | Заменить лампочки | |
| Проблемы с массой | Проверить и улучшить соединение массы |
Интересные факты
Вот несколько интересных фактов о диагностике и ремонте схемы стоп-сигналов на автомобилях КАМАЗ:
Сложная электрическая схема: Стоп-сигналы на КАМАЗах могут быть связаны с несколькими системами автомобиля, включая систему освещения и систему управления тормозами. Это делает диагностику более сложной, так как неисправность может быть вызвана не только самим стоп-сигналом, но и проблемами в других частях электрической схемы.
Использование мультиметра: Для диагностики стоп-сигналов часто используется мультиметр, который позволяет проверить целостность цепи, напряжение и наличие короткого замыкания. Это помогает быстро выявить неисправности, такие как обрыв проводки или неисправные лампы.
Современные технологии: В новых моделях КАМАЗа могут использоваться системы диагностики, которые позволяют автоматически выявлять неисправности в электрических цепях, включая стоп-сигналы. Это значительно упрощает процесс ремонта и сокращает время, необходимое для устранения проблем.

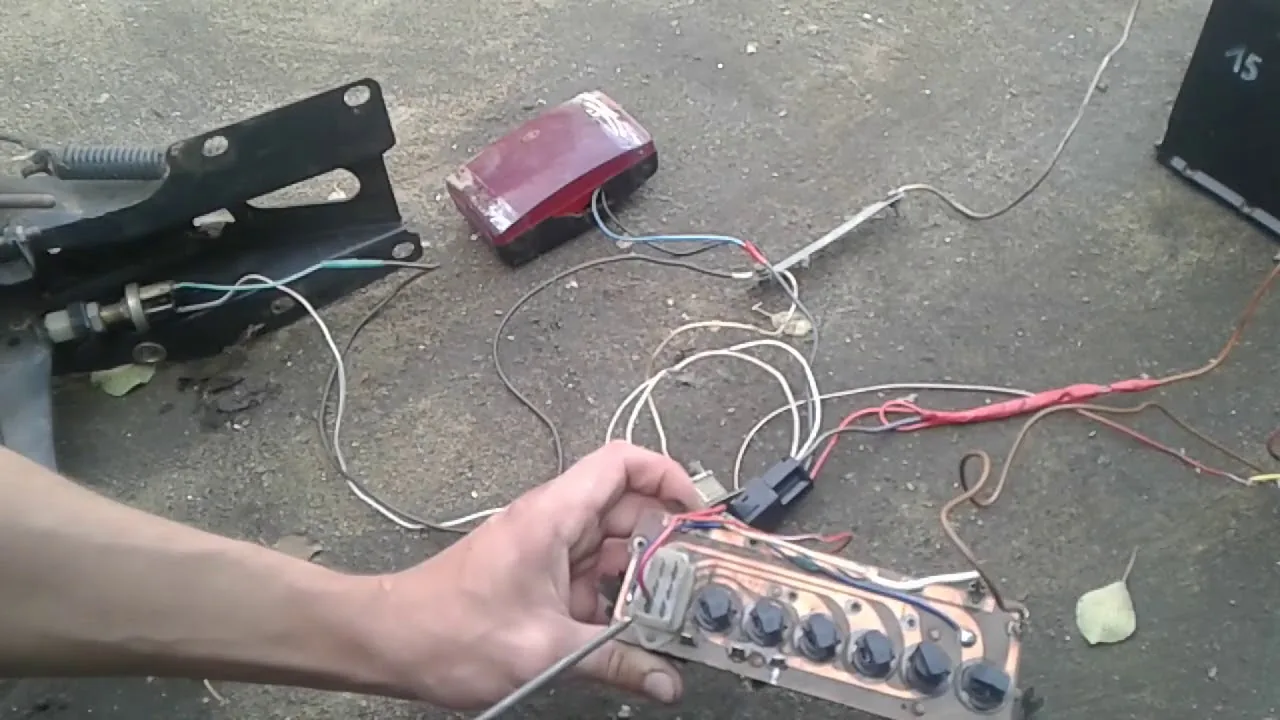

Механический выключатель на педали
На некоторых версиях КАМАЗ, а также в системах управления дополнительными функциями, используется механический выключатель, установленный на кронштейне тормозной педали. В отличие от пневматического варианта, он замыкает цепь за счет физического давления на шток педального устройства. Эта система проще по конструкции, но более подвержена механическому износу и загрязнению.
Если шток выключателя заедает или контакты начинают подгорать, сигнал стоп-сигнала может не передаваться. Правильная регулировка положения выключателя критически важна: если он установлен слишком далеко, педаль может не достигать его, и сигнал не активируется. Если же он расположен слишком близко, фонари могут гореть постоянно, даже при отпущенной педали.
В электрической схеме механический выключатель часто работает параллельно с пневматическим или заменяет его в более простых моделях. Проверка его работоспособности осуществляется аналогично: проводится визуальный осмотр хода штока и прозвонка контактов с помощью мультиметра при нажатии и отпускании педали.
Поиск неисправностей и диагностика цепи
Диагностика электрической цепи стоп-сигналов требует комплексного подхода и наличия базового набора инструментов: мультиметра, контрольной лампы и схемы электрооборудования для конкретной модели автомобиля. Начинать поиск неисправностей следует от источника питания и двигаться к потребителю, или наоборот, применяя метод исключения.
Прежде всего, необходимо проверить состояние предохранителя, который защищает цепь стоп-сигналов. На автомобилях КАМАЗ блок предохранителей обычно располагается в кабине или под ней. Если предохранитель перегорел, это может указывать на короткое замыкание в цепи, поэтому простая замена без выяснения причины может привести к повторному перегоранию. Если предохранитель цел, следует проверить наличие напряжения на входе в выключатель стоп-сигнала.
Если напряжение на входе датчика присутствует, но на выходе не появляется при нажатии на тормоз, это свидетельствует о неисправности самого датчика. Если напряжение есть как на входе, так и на выходе датчика, но стоп-сигналы не работают, проблема может заключаться в проводке после датчика, в разъемах соединения рамы и кабины или в самих фонарях. Особое внимание стоит уделить участкам, где жгуты проходят через металлические перегородки, так как изоляция может повреждаться.
Для упрощения процесса диагностики можно воспользоваться следующей таблицей симптомов и возможных причин:
| Симптом | Вероятная причина | Метод проверки |
|---|---|---|
| Стоп-сигналы не работают | Перегоревший предохранитель или неисправный датчик | Прозвонка цепи мультиметром |
| Стоп-сигналы горят постоянно | Залипание контактов датчика или короткое замыкание | Отключение разъема датчика |
| Стоп-сигналы горят тускло | Плохой контакт массы или окисление патрона | Замер напряжения на лампе |
| Индикатор на панели загорается | Низкое давление в контуре или обрыв цепи | Проверка манометров и датчиков |
Использование мультиметра для прозвонки
Использование мультиметра позволяет точно выявить разрывы или короткие замыкания в электрических цепях. Для проверки цепи стоп-сигнала необходимо переключить прибор в режим измерения постоянного напряжения (DCV) с диапазоном до 30 Вольт или в режим прозвонки, который сопровождается звуковым сигналом. Щупы мультиметра подключаются к ключевым точкам схемы.
При измерении напряжения один щуп следует разместить на плюсовом контакте разъема, а второй — на массе, то есть на металлической части кузова. Если на выходе наблюдается напряжение около 24 Вольт (что характерно для бортовой сети КАМАЗ), это указывает на исправность участка цепи до этой точки. В случае отсутствия напряжения можно говорить о наличии обрыва выше по цепи.
В режиме прозвонки, когда сеть обесточена, проверяется целостность проводов и состояние контактов. Если мультиметр издает звуковой сигнал при подключении щупов к концам провода, значит, цепь исправна. Если прибор молчит, это свидетельствует о разрыве провода. Также важно проверить, нет ли короткого замыкания на массу: один щуп помещается на провод, а второй — на кузов; в этом случае звукового сигнала быть не должно.
Диагностика в системе EBS
На современных моделях КАМАЗ с системой EBS (Электронная тормозная система) диагностика усложняется из-за наличия электронных управляющих блоков. Сигнал от тормозной педали не передается напрямую на стоп-сигналы, а сначала поступает в блок EBS, который управляет реле для их включения. Неисправности могут быть как программными, так и связанными с датчиками, определяющими положение педали.
Для диагностики таких систем стандартного мультиметра может быть недостаточно. Необходимо подключение диагностического сканера к разъему OBD или специализированному диагностическому разъему автомобиля. С помощью сканера можно считать коды ошибок и отслеживать состояние датчиков в реальном времени.
Если сканер показывает, что блок EBS фиксирует нажатие на тормозную педаль, но сигнал на стоп-сигналы не поступает, следует проверить выходной сигнал от блока управления и целостность реле. Часто причиной проблемы становится окисление контактов в разъеме блока EBS, который находится на раме автомобиля.
Ремонт и замена компонентов
После выявления неисправности переходят к ремонту или замене поврежденных компонентов. Замена выключателя стоп-сигнала — наиболее распространенная процедура. Перед началом работ необходимо сбросить давление в пневмосистеме, чтобы избежать резкого выдвижения штоков тормозных камер. Отсоединяются пневматическая трубка и электрический разъем.
При снятии старого датчика важно не повредить резьбу в тормозном кране. Новый датчик устанавливается с использованием герметизирующей ленты или анаэробного герметика для резьбовых соединений, чтобы предотвратить утечки воздуха. После установки необходимо проверить герметичность соединения с помощью мыльного раствора.
Ремонт проводки заключается в замене поврежденных участков. Скрутки в электрической сети грузовика недопустимы из-за высоких вибраций; соединения должны выполняться методом пайки или с использованием обжимных гильз с термоусадкой. Особое внимание следует уделить восстановлению массы, зачищая контакты до металлического блеска.
Если проблема заключается в фарах, производится разборка фары, очистка контактов и замена ламп. Рекомендуется заменять лампы парами, так как их срок службы примерно одинаковый, и вторая лампа может перегореть в ближайшее время. Используйте только лампы с цоколем, соответствующим оригинальным спецификациям КАМАЗ.
Замена пневматического датчика
Замена датчика требует внимательного подхода. Сначала закройте краны, подающие воздух, и сбросьте давление из контуров. Затем отвинтите старый датчик и очистите место его установки. Установите новый датчик, подключите пневмотрубку до щелчка фитинга и подсоедините электрический разъем.
После сборки подайте воздух в систему и проверьте наличие утечек. Затем выполните функциональную проверку: при нажатии на педаль стоп-сигнал должен включаться, а при отпускании — выключаться. Если лампы продолжают гореть, это может указывать на несоответствие датчика необходимым характеристикам давления срабатывания.
Важно правильно выбрать артикул датчика, так как они различаются по давлению включения и выключения, а также по типу разъема. Установка неподходящего датчика может привести к неправильной сигнализации торможения или постоянному свечению ламп.
Восстановление электропроводки
Если в жгуте провод обрывается, нет необходимости заменять весь жгут. Достаточно отремонтировать поврежденный участок. Для этого аккуратно разрежьте провод в месте повреждения, зачистите концы, наденьте термоусадочную трубку, выполните пайку, а затем прогрейте термоусадку для герметичности.
Особое внимание уделите местам, где провода входят в фонари и кабину автомобиля. В этих зонах контакты часто окисляются. Зачистка контактов и их обработка специальной смазкой (например, на основе лития) поможет продлить срок службы соединений. Избегайте использования солидола или литола для электрических контактов, так как они могут высыхать и окисляться.
При восстановлении массы фонарей необходимо зачистить контактное пятно на кузове до металлического состояния, смазать его графитовой смазкой и надежно закрепить. Плохая масса вызывает 50% проблем с тусклым свечением и миганием ламп.
Типичные ошибки при обслуживании
При ремонте электрической системы КАМАЗа часто возникают ошибки, которые могут привести к повторным поломкам или новым неисправностям. Осознание этих распространенных проблем поможет сэкономить время и деньги. Опытные механики рекомендуют всегда придерживаться схемы и использовать качественные материалы.
- Замена предохранителей на «жучки» — использование проволоки или фольги вместо плавких предохранителей устраняет защиту цепи. Это может привести к оплавлению проводки и возникновению пожара при коротком замыкании.
- Игнорирование герметизации соединений — попадание влаги в электрический разъем датчика или фонаря может вызвать коррозию и окисление, что со временем приведет к сбоям в системе. Всегда применяйте диэлектрическую смазку.
- Неправильная настройка механического датчика — если шток выкручен слишком сильно, контакты могут не размыкаться, и стоп-сигналы будут постоянно гореть, разряжая аккумулятор. Если же шток выкручен слишком слабо, сигнал не сработает.
- Недостаточная проверка массы — попытка заменить лампу или датчик без проверки качества заземления часто оказывается безрезультатной, так как проблема может заключаться в окисленном контакте с кузовом.
⚠️ Важно: Перед началом любых работ с электрической системой обязательно отключите массу от аккумулятора. Это поможет избежать случайного короткого замыкания и искрения.
⚠️ Важно: При работе с пневмосистемой убедитесь, что давление в контурах сброшено. Резкий выход штока тормозной камеры может привести к травмам рук.
Безопасность и финальная проверка
Завершение ремонта включает тщательную проверку функционирования всей системы. Не ограничивайтесь визуальным осмотром ламп. Важно протестировать стоп-сигналы: попросите помощника нажать на тормоза, пока вы наблюдаете за задней частью автомобиля. Убедитесь, что лампы гаснут сразу после отпускания педали.
Обратите внимание на дополнительные тормозные сигналы, если они предусмотрены конструкцией (например, на крыше кабины или на прицепе). Их неисправность может снизить видимость грузовика в темное время суток. Проверьте индикатор на приборной панели — он должен загораться одновременно с задними фонарями.
Регулярная проверка состояния стоп-сигналов должна стать вашей привычкой. Простой осмотр перед выездом позволяет обнаружить перегоревшую лампу и заменить её до начала поездки, что поможет избежать штрафов и аварийных ситуаций. Поддержание электрики в исправном состоянии — залог безопасной эксплуатации грузовика КАМАЗ.
В заключение, стоит отметить, что электрическая схема стоп-сигналов КАМАЗ достаточно проста и понятна, что позволяет осуществить ремонт даже в полевых условиях с минимальным набором инструментов. Главное — последовательно исключать возможные причины неисправности, начиная с предохранителя и заканчивая лампами. Соблюдение мер безопасности и использование качественных запасных частей обеспечит надежную работу системы тормозной сигнализации на длительное время.
Своевременное обслуживание и внимательное отношение к сигналам на приборной панели помогут предотвратить серьезные поломки. Если после всех проверок проблема не решена, возможно, причина кроется в более сложных скрытых дефектах проводки или блоков управления. В этом случае потребуется обратиться в специализированный сервисный центр для глубокой компьютерной диагностики.
Обслуживание и профилактика системы стоп-сигналов
Система стоп-сигналов является важным элементом безопасности на дороге, так как она информирует других участников движения о намерении водителя остановиться или замедлить движение. Регулярное обслуживание и профилактика этой системы помогут избежать неожиданных поломок и обеспечить надежную работу стоп-сигналов.
Первым шагом в обслуживании системы стоп-сигналов является визуальный осмотр всех компонентов. Необходимо проверить целостность проводов, соединений и разъемов. Обратите внимание на наличие коррозии, повреждений изоляции и других видимых дефектов. Если обнаружены проблемы, их следует устранить, заменив поврежденные элементы или восстановив изоляцию.
Далее следует проверить работу ламп стоп-сигналов. Для этого необходимо включить зажигание и нажать на тормоза. Если лампы не загораются, это может свидетельствовать о неисправности самой лампы, патрона или проводки. Рекомендуется заменить лампы на новые, даже если они выглядят исправными, так как старые лампы могут давать сбои в работе.
Также стоит обратить внимание на тормозной переключатель, который отвечает за активацию стоп-сигналов при нажатии на тормоза. Этот элемент может со временем изнашиваться или выходить из строя. Для проверки переключателя необходимо отключить его от проводки и протестировать с помощью мультиметра. Если переключатель не работает, его следует заменить.
Не менее важным аспектом является проверка системы заземления. Плохое заземление может привести к неправильной работе стоп-сигналов. Убедитесь, что все соединения заземления надежны и не имеют коррозии. При необходимости очистите контакты и обеспечьте надежное соединение.
Регулярная профилактика включает в себя также проверку состояния тормозной системы в целом. Износ тормозных колодок, утечки тормозной жидкости или проблемы с тормозными цилиндрами могут повлиять на работу стоп-сигналов. Поэтому рекомендуется проводить полное обслуживание тормозной системы, включая замену жидкости и проверку всех компонентов.
Наконец, стоит отметить, что профилактика системы стоп-сигналов должна проводиться регулярно, особенно перед длительными поездками или в условиях повышенной нагрузки. Это поможет избежать неприятных ситуаций на дороге и обеспечит безопасность как водителя, так и других участников движения.
Регулярная проверка состояния проводки
Регулярная проверка состояния проводки является важным этапом в диагностике и ремонте схемы стоп-сигналов на автомобилях КАМАЗ. Проводка, отвечающая за функционирование стоп-сигналов, подвергается воздействию различных факторов, таких как вибрации, коррозия, механические повреждения и воздействие окружающей среды. Поэтому важно периодически проводить осмотр и тестирование проводки для обеспечения надежной работы системы.
Первым шагом в проверке состояния проводки является визуальный осмотр. Необходимо обратить внимание на наличие видимых повреждений, таких как трещины, изломы или обнаженные участки проводов. Также стоит проверить, нет ли коррозии на контактах и разъемах, так как это может привести к плохому контакту и, как следствие, к неработоспособности стоп-сигналов.
Следующим этапом является проверка целостности проводки с помощью мультиметра. Для этого необходимо отключить аккумулятор и проверить сопротивление проводов. Если сопротивление превышает допустимые значения, это может указывать на наличие повреждений или обрывов в проводке. Также важно проверить, что все соединения надежны и не имеют окисления.
Необходимо также обратить внимание на состояние разъемов. Разъемы должны быть чистыми и свободными от загрязнений. Если разъемы имеют признаки коррозии или загрязнения, их следует очистить или заменить. Важно помнить, что плохой контакт в разъемах может стать причиной неправильной работы стоп-сигналов.
Кроме того, стоит проверить работу переключателя стоп-сигналов, который обычно расположен на тормозном педали. Для этого необходимо убедиться, что переключатель правильно срабатывает при нажатии на тормоза. Если переключатель неисправен, это может привести к тому, что стоп-сигналы не будут включаться.
Регулярная проверка состояния проводки и всех компонентов системы стоп-сигналов поможет избежать неожиданных поломок и обеспечит безопасность на дороге. Рекомендуется проводить такие проверки не реже одного раза в полгода, а также перед длительными поездками или после проведения работ, связанных с ремонтом или заменой элементов электрооборудования автомобиля.
Очистка контактов и соединений
Очистка контактов и соединений в системе стоп-сигналов КАМАЗ является важным этапом диагностики и ремонта, так как плохой контакт может привести к неправильной работе сигналов, что, в свою очередь, создает опасные ситуации на дороге. Для начала необходимо подготовить все необходимые инструменты и материалы, такие как: изопропиловый спирт или специальный очиститель для электроники, мягкая ткань или ватные палочки, а также отвертка и мультиметр.
Первым шагом в процессе очистки является отключение аккумулятора. Это необходимо для предотвращения короткого замыкания и защиты электрооборудования. После этого следует визуально осмотреть все соединения и контакты на предмет коррозии, окисления или механических повреждений. Обратите внимание на разъемы, которые могут быть загрязнены или иметь следы окисления.
Для очистки контактов рекомендуется использовать изопропиловый спирт. Нанесите небольшое количество спирта на мягкую ткань или ватный тампон и аккуратно протрите контакты. Важно не использовать абразивные материалы, так как они могут повредить поверхность контактов. Если на контактах имеется сильное окисление, можно использовать специальный очиститель для электроники, который поможет удалить загрязнения более эффективно.
После очистки контактов необходимо тщательно высушить их, чтобы избежать попадания влаги в электрическую систему. Затем проверьте целостность проводов и соединений, убедившись, что они не имеют повреждений и не подверглись износу. Если вы обнаружили поврежденные провода, их следует заменить на новые, чтобы гарантировать надежность работы системы стоп-сигналов.
После завершения очистки и проверки всех соединений, можно подключить аккумулятор и протестировать работу стоп-сигналов. Для этого попросите помощника нажать на тормоза, пока вы наблюдаете за работой сигналов. Если стоп-сигналы функционируют корректно, значит, очистка контактов была успешной. В противном случае следует продолжить диагностику, проверяя другие элементы системы, такие как переключатель тормоза и предохранители.
Регулярная очистка контактов и соединений в системе стоп-сигналов КАМАЗ поможет предотвратить проблемы с работой сигналов и обеспечит безопасность на дороге. Рекомендуется проводить эту процедуру не реже одного раза в год, особенно перед началом сезона активной эксплуатации автомобиля.
Анализ причин неисправностей
Неисправности схемы стоп-сигналов на автомобилях КАМАЗ могут возникать по различным причинам, и их диагностика требует внимательного подхода. Основные причины неисправностей можно разделить на несколько категорий: электрические, механические и программные.
Первой и наиболее распространенной причиной является электрическая неисправность. Это может быть связано с повреждением проводки, коррозией контактов, обрывами проводов или короткими замыканиями. Для диагностики электрических проблем необходимо использовать мультиметр для проверки целостности проводов и напряжения на различных участках схемы. Важно проверить состояние предохранителей, так как перегоревший предохранитель может полностью отключить систему стоп-сигналов.
Второй причиной могут быть механические неисправности, такие как износ или повреждение переключателя стоп-сигналов. Этот элемент часто расположен на педали тормоза и отвечает за включение стоп-сигналов при нажатии на тормоза. Если переключатель не срабатывает, стоп-сигналы не будут работать. Для проверки переключателя необходимо снять его и протестировать с помощью мультиметра, проверяя, замыкает ли он контакты при нажатии на педаль тормоза.
Третья категория причин связана с программными сбоями, которые могут возникнуть в результате неправильной работы электронных систем автомобиля. В современных моделях КАМАЗа могут использоваться электронные блоки управления, которые отвечают за работу стоп-сигналов. В этом случае необходимо провести диагностику с использованием специализированного оборудования для считывания кодов ошибок и анализа работы системы в реальном времени.
Также стоит обратить внимание на состояние ламп стоп-сигналов. Если одна или несколько ламп перегорели, это может привести к неправильной работе всей системы. Рекомендуется регулярно проверять и заменять лампы, а также следить за их качеством и соответствием стандартам.
Необходимо учитывать, что неисправности могут быть вызваны и внешними факторами, такими как воздействие влаги, грязи или механических повреждений. Поэтому важно проводить регулярные осмотры и профилактическое обслуживание системы стоп-сигналов, чтобы предотвратить возникновение неисправностей.
В заключение, диагностика и устранение неисправностей схемы стоп-сигналов КАМАЗ требует комплексного подхода, включающего проверку электрических, механических и программных компонентов. Своевременное выявление и устранение проблем поможет обеспечить безопасность на дороге и избежать неприятных ситуаций.
