В данной статье мы подробно рассмотрим схему подключения указателей поворотов на автомобилях КАМАЗ, включая разбор проводки, реле-прерывателей и переключателей. Правильное подключение и функционирование системы поворотников крайне важно для обеспечения безопасности на дороге, так как они играют ключевую роль в информировании других участников движения о намерениях водителя. Мы также обсудим типичные неисправности, которые могут возникнуть в процессе эксплуатации, и предложим рекомендации по их устранению, что поможет вам поддерживать надежность и исправность вашего автомобиля.

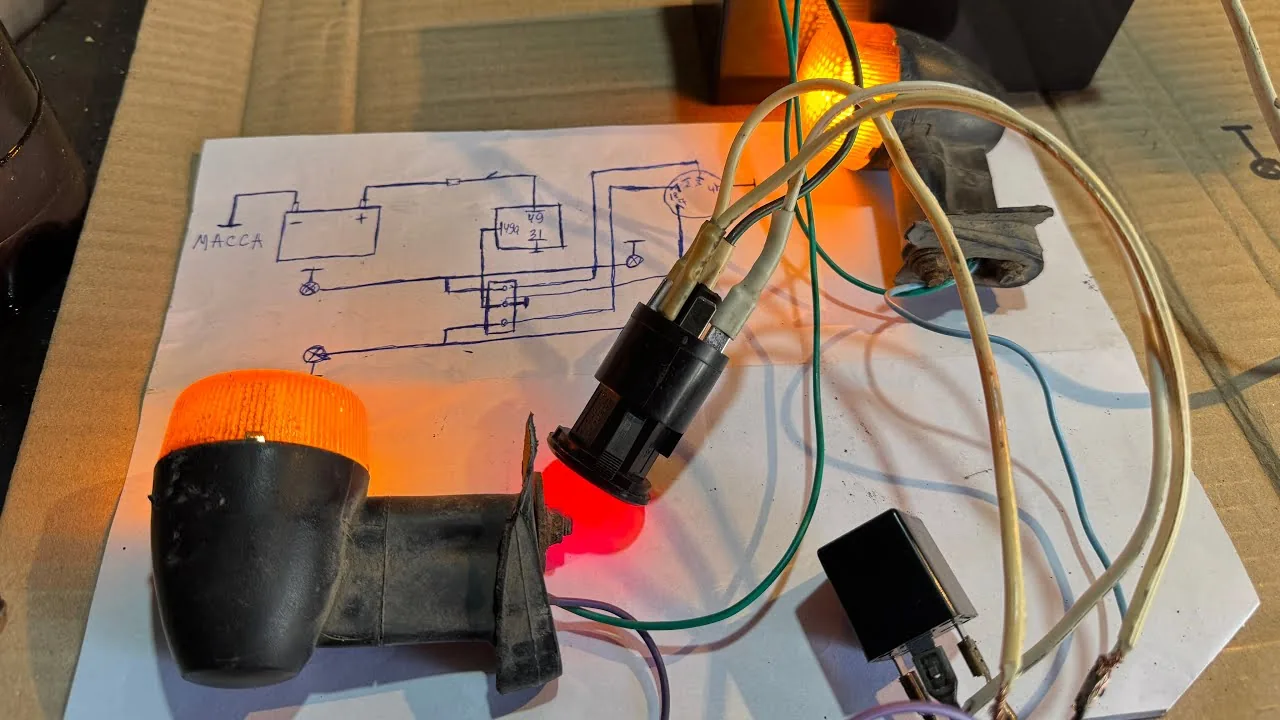

Архитектура электрической цепи указателей поворота
Электрическая схема указателей поворота на автомобилях КАМАЗ представляет собой комбинацию последовательного и параллельного соединения компонентов, где центральным элементом является реле-прерыватель.
Система получает питание от аккумуляторных батарей через выключатель массы и защищена плавкими предохранителями, расположенными в блоке защиты электрических цепей.
Ключевым элементом управления является реле-прерыватель типа РС57 или его современные аналоги, которые обеспечивают мигающий режим работы ламп и звуковую сигнализацию.
Напряжение от замка зажигания или непосредственно от бортовой сети (в зависимости от года выпуска и модели) подается на входной контакт реле, замыкая цепь при активации переключателя.
Реле-прерыватели и их модификации
В электрооборудовании грузовиков КАМАЗ традиционно используются тепловые реле-прерыватели, основанные на нагреве биметаллической пластины.
Когда ток проходит через пластину, она изгибается и размыкает контакты. После прекращения тока пластина остывает и восстанавливает соединение, что сопровождается характерным миганием и щелчками.
Современные версии часто применяют электронные реле, которые обеспечивают большую стабильность при колебаниях напряжения и не зависят от температуры окружающей среды.
⚠️ Важно: При замене теплового реле на электронное необходимо убедиться в совместимости цоколевки контактов, так как расположение выводов может различаться.
Чтобы лучше понять принцип работы, рассмотрим параметры стандартного реле, используемого в бортовой сети с напряжением 24 Вольта.
| Параметр | Значение / Описание |
|---|---|
| Номинальное напряжение | 24 В (допускается работа в диапазоне 18-30 В) |
| Частота мигания | 60-120 включений в минуту (зависит от нагрузки) |
| Максимальная мощность нагрузки | до 150 Вт (в сумме на борт) |
| Тип контактов | Нормально замкнутые (тепловые) / Электронные |
Если реле издает частые щелчки, но лампы не светятся, это может указывать на разрыв в цепи нагрузки или на перегоревшие лампы на борту.
| Компонент | Описание | Подключение |
|---|---|---|
| Реле поворотов | Устройство для управления сигналами поворота | Подключается к проводам от выключателя поворота и к лампам поворота |
| Выключатель поворота | Кнопка для включения/выключения поворотов | Подключается к реле и к источнику питания |
| Лампы поворота | Осветительные элементы для сигнализации поворота | Подключаются к выходам реле поворота |
Интересные факты
Вот несколько интересных фактов о схеме подключения поворотников на КАМАЗ:
Система реле: В большинстве моделей КАМАЗа используется реле поворотников, которое обеспечивает надежное и стабильное функционирование сигналов. Это реле может быть как механическим, так и электронным, что влияет на скорость срабатывания и долговечность системы.
Общая проводка: Проводка поворотников на КАМАЗе часто интегрирована в общую электрическую систему автомобиля, что позволяет минимизировать количество проводов и упростить монтаж. Однако это также требует внимательного подхода к диагностике и ремонту, так как неисправность в одной части системы может повлиять на работу других компонентов.
Сигнализация и безопасность: Современные модели КАМАЗа могут быть оснащены дополнительными функциями, такими как автоматическое включение поворотников при смене полосы движения. Это повышает безопасность на дороге и снижает вероятность аварийных ситуаций, связанных с неправильным использованием сигналов поворота.
Конструкция и диагностика подрулевого переключателя
Подрулевой переключатель — это основное средство, с помощью которого водитель управляет световыми сигналами.
Внутри пластикового корпуса устройства находится сложная конструкция из контактов и пружин, регулирующих электрический ток в зависимости от положения рычага.
При перемещении рычага вверх или вниз замыкаются соответствующие группы контактов, что подает напряжение на левую или правую сторону автомобиля.
Центральное положение рычага размыкает цепь, останавливая подачу тока. В некоторых схемах предусмотрено автоматическое отключение при возврате руля в нейтральное положение.
Схема контактов и распиновка
Для качественной диагностики важно знать, какие контакты выполняют определенные функции в разъеме переключателя.
В большинстве случаев в жгуте есть общий питающий провод, который переключатель распределяет на два выхода: один для левой стороны, другой — для правой.
Отдельно выделен провод для активации аварийной сигнализации, который обеспечивает питание всех ламп одновременно, обходя некоторые управляющие цепи.
На практике часто наблюдается окисление контактов внутри переключателя, что может привести к нестабильной работе сигнала или его полному отсутствию.
Для проверки целостности контактов удобно использовать мультиметр в режиме прозвонки.
Необходимо найти общий входной контакт и проверить, устанавливается ли соединение с выходными контактами при перемещении рычага.
Если контакт «плавает» или исчезает при легком движении рычага, это может указывать на выгорание или окисление контактной группы внутри корпуса.
В таких случаях ремонт часто оказывается нецелесообразным, и замена переключателя становится более надежным вариантом для восстановления безопасности.
Маршрутизация проводки и распределительные коробки
Проводка на грузовиках укладывается по специально разработанным маршрутам, защищенным гофрированными трубками и изоляционной лентой.
Главный жгут проводов идет от блока предохранителей к подрулевому переключателю, затем разветвляется на боковые части и проходит через раму к передним и задним фонарям.
В местах соединения жгутов часто устанавливаются промежуточные распределительные коробки, где контакты могут окисляться или ослабляться из-за вибрации.
Особое внимание следует уделять участкам, где провода проходят через металлические элементы кузова, так как там может произойти повреждение изоляции и, как следствие, короткое замыкание на массу.
Задние фонари и передние указатели
В передних фарах и боковых повторителях используются лампы с меньшей мощностью, обычно с цоколем T4W или аналогичным.
Задние фонари КАМАЗ имеют более сложную конструкцию, объединяющую габаритные огни, стоп-сигналы, указатели поворота и фонари заднего хода в одном корпусе.
Указатель поворота в заднем фонаре обычно оснащен оранжевым рассеивателем и лампой мощностью 20-21 Вт, устанавливаемой в патрон с поворотным фиксатором.
Распространенной проблемой является плохой контакт массы фонаря с кузовом. Это может привести к тому, что при включении поворота начинает мигать габаритный огонь или стоп-сигнал.
Для проверки целостности цепи до фонаря можно использовать контрольную лампу или мультиметр.
Один щуп прибора следует подключить к массе (раме), а вторым проверить наличие напряжения в разъеме при включенном повороте.
Если напряжение присутствует, а лампа не светится, причина может быть в перегоревшей нити накала или плохом контакте в патроне.
Если напряжения нет, необходимо проследовать по цепи в обратном направлении к блоку предохранителей, проверяя каждый участок.
| Элемент | Тип цоколя | Мощность |
|---|---|---|
| Передний указатель | P21W (BA15s) | 21 Вт |
| Боковой повторитель | W5W (T10) или T4W | 5 Вт / 4 Вт |
| Задний указатель | P21W (BA15s) | 21 Вт |
При замене ламп в задних фонарях важно внимательно следить за контактами, так как цоколи могут быть одинаковыми, но функции различаются.
Алгоритм поиска неисправностей и типичные ошибки
Поиск неисправностей в системе световой сигнализации требует комплексного подхода, начинающегося с проверки простейших компонентов.
Сначала проверьте лампы и предохранители, так как они чаще всего выходят из строя.
Затем убедитесь в работоспособности реле-прерывателя, заменив его на исправный аналог.
Только после исключения этих вариантов переходите к прозвонке проводов и проверке контактов переключателей.
Типичные ошибки при ремонте
При самостоятельном ремонте электрической системы грузовика можно столкнуться с ошибками, которые могут привести к новым неисправностям или даже создать риск возгорания.
Предлагаем вашему вниманию перечень распространенных заблуждений и неверных действий.
- Замена предохранителей на «жучки» — использование проволоки или фольги вместо сгоревшего предохранителя устраняет защиту цепи. Это может привести к плавлению проводки и возникновению пожара в случае короткого замыкания.
- Скрутка проводов без изоляции — простое соединение проводов в жгуте без качественной пайки и термоусадки может вызвать окисление контакта и перегрев соединения под нагрузкой.
- Игнорирование массы — попытка обнаружить обрыв в плюсовом проводе, когда проблема заключается в окисленном контакте минусового провода (массы) на кузове, часто затрудняет диагностику.
- Установка светодиодов без доработки — замена ламп накаливания на светодиоды в цепи с тепловым реле может привести к тому, что поворотники не будут работать или будут мигать с высокой частотой из-за низкого тока потребления.
Для корректной диагностики важно иметь электрическую схему, соответствующую вашей модели КАМАЗ, так как в зависимости от года выпуска могут быть различия.
На современных моделях с электронным блоком управления (ЭБУ) диагностика может потребовать подключения сканера.
Ремонт электрической системы грузовика требует внимательности и соблюдения мер безопасности.
Все работы с электропроводкой следует выполнять при отключенной аккумуляторной батарее, чтобы избежать коротких замыканий.
После завершения ремонта необходимо проверить работоспособность всех световых приборов, включая аварийную сигнализацию.
Финальная проверка и безопасность движения
После устранения неисправностей важно провести полную проверку системы светосигнализации.
Необходимо убедиться, что поворотники мигают с правильной частотой, а лампы светят ярко и не мерцают.
Также стоит проверить, что активация поворотника не влияет на работу других приборов, таких как указатели давления или тахометр.
Надежная световая сигнализация — это требование правил дорожного движения и залог вашей безопасности на дороге, позволяющий другим водителям предугадывать ваши действия.
Регулярный визуальный осмотр фар и фонарей поможет обнаружить трещины на стеклах или корпусах, куда может проникать влага.
Влага внутри фонаря приводит к окислению контактов и перегоранию ламп, поэтому герметичность корпусов должна быть на высоком уровне.
Своевременное обслуживание электрооборудования поможет избежать неожиданных поломок вдали от сервисных центров.
Выбор и установка ламп для указателей поворота
При выборе ламп для указателей поворота КАМАЗ необходимо учитывать несколько факторов, чтобы обеспечить надежную и безопасную работу системы сигнализации. Важно помнить, что указатели поворота должны быть яркими и хорошо видимыми, чтобы другие участники дорожного движения могли своевременно реагировать на маневры автомобиля.
Существует несколько типов ламп, которые можно использовать для указателей поворота. Наиболее распространенными являются лампы накаливания и светодиоды (LED). Лампы накаливания имеют простую конструкцию и низкую стоимость, однако они менее энергоэффективны и имеют короткий срок службы. Светодиоды, в свою очередь, более долговечны, потребляют меньше энергии и обеспечивают яркое свечение, что делает их предпочтительным выбором для современных автомобилей.
При выборе ламп необходимо обратить внимание на следующие характеристики:
- Мощность: Для указателей поворота КАМАЗ обычно используются лампы мощностью 21 Вт. Однако перед покупкой стоит проверить руководство пользователя или технические характеристики конкретной модели автомобиля.
- Тип цоколя: Указатели поворота могут использовать разные типы цоколей, такие как P21W или PY21W. Убедитесь, что выбранные лампы соответствуют требованиям вашего автомобиля.
- Цвет: Указатели поворота должны быть оранжевого цвета, что является обязательным требованием для всех транспортных средств. При выборе ламп убедитесь, что они имеют соответствующий цветовой фильтр.
Установка ламп в указатели поворота КАМАЗ требует соблюдения определенных шагов:
- Отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электрической системы.
- Снимите защитную крышку указателя поворота, если она имеется. Обычно для этого достаточно открутить несколько винтов или защелок.
- Извлеките старую лампу, аккуратно поворачивая ее против часовой стрелки. Будьте осторожны, чтобы не повредить цоколь.
- Установите новую лампу, вставив ее в цоколь и повернув по часовой стрелке до щелчка.
- Проверьте работоспособность указателя поворота, подключив аккумулятор и включив сигнал.
- Закройте защитную крышку и убедитесь, что она надежно закреплена.
Важно помнить, что при замене ламп необходимо использовать только качественные изделия от проверенных производителей. Это поможет избежать частых поломок и обеспечит безопасность на дороге. Также рекомендуется периодически проверять работоспособность указателей поворота и при необходимости заменять лампы, чтобы поддерживать их в исправном состоянии.
Типы ламп и их характеристики
При выборе ламп для системы поворотников КАМАЗ важно учитывать их тип и характеристики, так как это напрямую влияет на эффективность работы сигналов и безопасность на дороге. Существует несколько типов ламп, которые могут быть использованы в данной системе.
1. Лампы накаливания
Это традиционный тип ламп, который использует нить накаливания для создания света. Они имеют следующие характеристики:
- Мощность: Обычно варьируется от 21 до 24 Вт для поворотников.
- Световой поток: Обеспечивают достаточную яркость, но менее энергоэффективны по сравнению с современными аналогами.
- Срок службы: Обычно составляет около 1000 часов, что требует периодической замены.
2. Светодиоды (LED)
Светодиоды становятся все более популярными благодаря своей высокой эффективности и долговечности. Их характеристики включают:
- Мощность: Обычно потребляют менее 10 Вт, что позволяет экономить электроэнергию.
- Световой поток: Обеспечивают яркий и четкий свет, который хорошо виден даже в дневное время.
- Срок службы: Могут работать до 50 000 часов, что значительно снижает необходимость в замене.
- Устойчивость к вибрациям: LED-лампы более устойчивы к механическим повреждениям, что делает их идеальными для использования в условиях эксплуатации грузовых автомобилей.
3. Галогенные лампы
Галогенные лампы представляют собой улучшенную версию ламп накаливания и имеют следующие преимущества:
- Мощность: Обычно от 21 до 30 Вт, обеспечивая более яркий свет по сравнению с обычными лампами накаливания.
- Световой поток: Яркость выше, что улучшает видимость сигналов поворота.
- Срок службы: Длительность работы составляет около 2000 часов, что в два раза больше, чем у стандартных ламп накаливания.
При выборе ламп для системы поворотников КАМАЗ необходимо учитывать не только их тип, но и соответствие требованиям безопасности и законодательства, касающегося использования автомобильного освещения. Также важно помнить о необходимости регулярной проверки и замены ламп для обеспечения надежной работы системы сигнализации на дороге.
Обслуживание и профилактика системы указателей поворота
Обслуживание и профилактика системы указателей поворота на КАМАЗе являются важными аспектами, которые способствуют безопасной эксплуатации автомобиля. Регулярная проверка и уход за этой системой помогут избежать неожиданных поломок и обеспечат надежную работу указателей поворота в любых условиях.
Первым шагом в обслуживании системы указателей поворота является визуальный осмотр всех компонентов. Необходимо проверить состояние лампочек, проводки, реле и переключателей. Лампочки должны быть целыми и чистыми, без трещин и потемнений. Если лампочка перегорела, ее следует заменить на новую, соответствующую спецификациям производителя.
Далее стоит обратить внимание на проводку. Провода не должны иметь повреждений, изоляция должна быть целой, без обнаженных участков. В случае обнаружения повреждений необходимо произвести замену или ремонт проводов. Также стоит проверить соединения на наличие коррозии или окисления, которые могут привести к плохому контакту. В таких случаях соединения следует очистить и обработать специальными средствами для защиты от коррозии.
Реле указателей поворота также требует внимания. Для проверки его работоспособности можно воспользоваться мультиметром. Если реле не срабатывает, его следует заменить. При установке нового реле важно убедиться, что оно соответствует требованиям автомобиля и правильно подключено.
Не менее важным является проверка работы переключателя указателей поворота. Для этого необходимо включить зажигание и проверить, как функционирует система при переключении. Если указатели не работают или мигают неправильно, возможно, потребуется замена переключателя.
Регулярная профилактика системы указателей поворота включает в себя также периодическую проверку работы всей электрической системы автомобиля. Это поможет выявить возможные проблемы на ранних стадиях и предотвратить серьезные поломки. Рекомендуется проводить такие проверки не реже одного раза в три месяца или перед длительными поездками.
В заключение, правильное обслуживание и профилактика системы указателей поворота на КАМАЗе являются залогом безопасности на дороге. Регулярные проверки, замена изношенных компонентов и своевременный ремонт помогут обеспечить надежную работу указателей поворота и снизить риск аварийных ситуаций.
Регулярные проверки и замена компонентов
Регулярные проверки и замена компонентов системы поворотов на КАМАЗе являются важными аспектами поддержания надежности и безопасности автомобиля. Система поворотов включает в себя множество элементов, таких как лампы, реле, проводка и переключатели, которые могут изнашиваться или выходить из строя со временем.
Первым шагом в процессе проверки является визуальный осмотр всех компонентов системы. Необходимо убедиться, что лампы поворотов работают исправно, и при этом следует обратить внимание на состояние стекол и патронов. Если лампа перегорела, ее следует заменить на новую, соответствующую спецификациям производителя.
Следующий этап — проверка проводки. Проводка должна быть целой, без видимых повреждений, таких как трещины или обнаженные участки. Важно проверить, нет ли коррозии на контактах, так как это может привести к плохому контакту и, как следствие, к сбоям в работе системы. Если проводка повреждена, ее необходимо заменить или отремонтировать, чтобы избежать дальнейших проблем.
Реле также требует регулярной проверки. Оно отвечает за управление подачей напряжения на лампы поворотов. Для проверки реле можно использовать мультиметр, чтобы убедиться в его работоспособности. Если реле не срабатывает или работает некорректно, его следует заменить на новое. При замене реле важно убедиться, что новое устройство соответствует требованиям автомобиля.
Не стоит забывать и о переключателе поворотов, который находится на рулевой колонке. Он может изнашиваться из-за частого использования. Если переключатель не фиксируется в нужном положении или не возвращается в исходное состояние, его необходимо заменить. Перед заменой стоит проверить соединения и проводку, чтобы исключить возможность неисправности в этих элементах.
Регулярные проверки и замена компонентов системы поворотов не только продлевают срок службы автомобиля, но и обеспечивают безопасность на дороге. Рекомендуется проводить такие проверки не реже одного раза в три месяца, а также перед длительными поездками. Это позволит избежать неприятных ситуаций и обеспечит надежную работу системы поворотов в любых условиях.
Советы по модернизации системы поворотников
Модернизация системы поворотников на КАМАЗе может значительно повысить безопасность и удобство эксплуатации автомобиля. Рассмотрим несколько советов, которые помогут вам улучшить работу поворотников и сделать их более эффективными.
1. Замена ламп на светодиоды
Одним из самых простых и эффективных способов модернизации является замена стандартных ламп на светодиоды. Светодиоды имеют ряд преимуществ: они потребляют меньше энергии, имеют более длительный срок службы и обеспечивают более яркое свечение. При этом важно учитывать, что светодиоды требуют использования дополнительных резисторов или специального реле, чтобы избежать проблем с работой системы.
2. Установка дополнительных поворотников
Для повышения видимости поворотников можно установить дополнительные световые элементы. Это особенно актуально для грузовых автомобилей, которые имеют большие размеры и могут быть менее заметны на дороге. Дополнительные поворотники можно установить на боковых зеркалах или на задней части кузова. При этом необходимо правильно подключить их к существующей проводке, чтобы избежать перегрузки системы.
3. Использование реле с функцией задержки
Установка реле с функцией задержки может значительно улучшить работу поворотников. Такие реле позволяют сделать так, чтобы поворотники продолжали мигать в течение нескольких секунд после выключения зажигания, что дает водителям больше времени для принятия решения о смене направления движения. Это особенно полезно в условиях плотного городского трафика.
4. Проверка и замена проводки
Состояние проводки играет ключевую роль в надежности работы системы поворотников. Регулярно проверяйте проводку на наличие повреждений, коррозии или изоляции. При необходимости замените старые или поврежденные участки проводов. Используйте провода с достаточным сечением, чтобы избежать перегрева и потерь напряжения.
5. Установка системы автоматического включения поворотников
Современные технологии позволяют установить систему автоматического включения поворотников при смене полосы движения. Это значительно упрощает управление автомобилем и повышает безопасность. Такие системы могут быть интегрированы в существующую электронику автомобиля и требуют профессиональной установки.
Следуя этим советам, вы сможете модернизировать систему поворотников на вашем КАМАЗе, повысив ее эффективность и безопасность. Не забывайте, что любые изменения в электрической системе автомобиля должны проводиться с соблюдением всех норм и правил, чтобы избежать возможных проблем в будущем.
