В данной статье мы подробно рассмотрим реле поворотов на КАМАЗ 53501, его диагностику, схемы подключения и процесс замены. Правильная работа реле поворотов критически важна для обеспечения безопасности на дороге, так как оно отвечает за сигнализацию при маневрах. Мы предоставим полную инструкцию, включая схемы проводки, коды ошибок и таблицу совместимости, что поможет вам быстро и эффективно выявить и устранить возможные неисправности. Эта информация будет полезна как опытным водителям и механикам, так и новичкам, стремящимся самостоятельно обслуживать свой автомобиль.
Конструкция и принцип работы системы световой сигнализации
Электрическая схема световой сигнализации на КАМАЗ 53501 основана на прерывателях тока, которые обеспечивают мигающее освещение ламп.
В зависимости от года выпуска и комплектации автомобиля в системе могут использоваться разные устройства, что требует внимательного выбора запчастей.
Большинство грузовиков оснащено электронными реле, которые отличаются высокой надежностью и стабильностью работы, даже при значительных колебаниях напряжения в бортовой сети.
Типы применяемых прерывателей
В реальности можно выделить два основных типа устройств: электромагнитно-тепловые (устаревшие) и полностью электронные.
Электронные модели, такие как 2312.3747 или 494.3747, не имеют подвижных механических элементов. Это исключает залипание контактов и обеспечивает стабильную частоту мигания, независимо от температуры окружающей среды.
Тепловые реле работают на основе изгиба биметаллической пластины при нагреве током. Это делает их чувствительными к перегрузкам и изменениям сопротивления в цепи.
⚠️ Важно: Замена теплового реле на электронное (или наоборот) без корректировки схемы подключения может привести к неправильной работе контрольной лампы на приборной панели или к полному выходу системы из строя.
Современные электронные устройства продолжают функционировать даже при перегорании одной из ламп в цепи, хотя частота мигания может измениться.
Это отличие важно для диагностики: если частота мигания изменилась, но сигнал присутствует, это указывает на замыкание цепи с изменением сопротивления.
| Элемент | Описание | Рекомендации по диагностике и замене |
|---|---|---|
| Реле поворотов | Устройство, отвечающее за работу сигналов поворота | Проверить целостность контактов и проводки |
| Схема подключения | Схема, показывающая, как подключено реле | Сравнить с оригинальной схемой в документации |
| Признаки неисправности | Мигает постоянно, не работает или работает с перебоями | Заменить реле, если оно не реагирует на управление |
Интересные факты
Вот несколько интересных фактов о реле поворотов на КАМАЗ 53501:
Универсальность реле: Реле поворотов на КАМАЗ 53501 часто используется не только для управления сигналами поворота, но и для работы других электрических систем, таких как аварийная сигнализация. Это делает его важным элементом в системе безопасности автомобиля.
Диагностика с помощью мультиметра: Для диагностики реле поворотов можно использовать мультиметр, что позволяет быстро определить, работает ли реле корректно. Проверка сопротивления и напряжения на выходах реле может помочь выявить неисправности без необходимости разборки всей электрической схемы.
Схемы подключения: Схемы подключения реле поворотов на КАМАЗ 53501 могут варьироваться в зависимости от года выпуска и модификации автомобиля. Знание правильной схемы подключения критично для обеспечения надежной работы системы сигнализации, что особенно важно для грузовых автомобилей, которые часто эксплуатируются в сложных условиях.
Расположение и маркировка

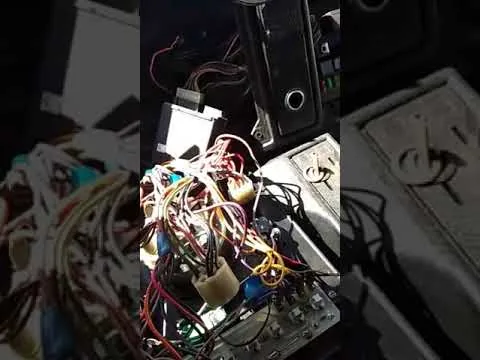

На грузовике КАМАЗ 53501 реле поворотов и аварийной сигнализации обычно располагается в моторном отсеке или за приборной панелью, в зависимости от версии кабины.
Этот блок, как правило, установлен на специальной панели вместе с другими предохранителями и реле управления.
Чтобы получить доступ к элементу, часто нужно снять защитный кожух или приподнять кабину, если доступ снизу затруднен.
Маркировка на корпусе должна соответствовать информации из руководства по эксплуатации конкретной модели грузовика.
Диагностика неисправностей и поиск причин отказа
Перед заменой дорогостоящих деталей важно провести тщательную диагностику, чтобы выявить источник проблемы.
Отсутствие сигнала поворота может быть связано не только с поломкой реле, но и с повреждением цепи, окислением контактов или неисправностью подрулевого переключателя.
Первым этапом всегда должна быть визуальная проверка всех ламп внешней световой сигнализации, включая габаритные огни прицепа, если он подключен.
Алгоритм проверки электрической цепи
Если лампы исправны, но сигнал не подается, проверьте наличие напряжения на входном контакте реле.
Для проверки используйте контрольную лампу или мультиметр. Один щуп заземлите на массу автомобиля, а второй подключите к нужному контакту.
Если напряжение отсутствует, это может указывать на проблемы в проводке или предохранителе, который питает цепь сигнализации.
Часто причиной неисправностей становится окисление разъемов, особенно в нижней части автомобиля, где скапливаются влага и химические реагенты.
Также обратите внимание на состояние «массы» кузова, так как плохой контакт заземления может создать иллюзию неисправности реле.
На практике часто возникают ситуации, когда после мойки двигателя вода попадает в разъемы, что приводит к короткому замыканию и повреждению дорожек в блоке управления.
Проверка подрулевого переключателя
Если реле работает нормально и питание подается, но при активации рычага сигнал отсутствует, проблема может быть в самом переключателе.
Внутри устройства находятся подвижные контакты, которые со временем изнашиваются или обгорают, что приводит к потере их способности проводить электрический ток.
Для диагностики проверьте контакты переключателя в разных положениях рычага.
Часто достаточно разобрать переключатель и очистить контактные группы, чтобы восстановить работоспособность системы.
⚠️ Важно: При работе с электропроводкой обязательно отключайте аккумулятор, чтобы избежать короткого замыкания и повреждения электронных блоков управления (ЭБУ).
Замена реле поворотов и аварийной сигнализации
Замена реле на КАМАЗ 53501 — это технически простая задача. Однако для надежного соединения важно следовать определенной последовательности действий.
Все работы рекомендуется выполнять при отключенном зажигании и снятой клемме аккумулятора.
Сначала обеспечьте доступ к монтажному блоку или месту установки прерывателя.
Пошаговая инструкция по демонтажу
Определите реле по характерному щелчку, слышному при активации поворотников, или воспользуйтесь электрической схемой для точного поиска.
Осторожно извлеките устройство из гнезда, избегая резких движений, чтобы не повредить провода или контакты.
Проверьте разъем на наличие оплавления, окисления или влаги.
Если на контактах есть налет, очистите их мелкой наждачной бумагой или специальным спреем для контактов.
- Отсоедините отрицательную клемму аккумулятора.
- Снимите защитную крышку с монтажного блока реле и предохранителей.
- Найдите неисправное реле, ориентируясь на маркировку или схему на внутренней стороне крышки.
- Извлеките реле, потянув его строго вверх, без наклона.
- Установите новое устройство, убедившись в надежном контакте.
- Закройте крышку блока и подключите аккумулятор.
После установки нового компонента проведите тестирование.
Сначала проверьте работу левого и правого поворота по отдельности, затем активируйте аварийную сигнализацию.
Если все лампы загораются и мигают с одинаковой частотой, а контрольная лампа на приборной панели функционирует нормально, замену можно считать успешной.
Особенности подключения прицепа
При использовании КАМАЗ 53501 с прицепом нагрузка на реле поворотов увеличивается, так как ток поступает от ламп обоих транспортных средств.
Если реле не рассчитано на такую нагрузку, оно может быстро выйти из строя или работать неправильно.
В таких случаях рекомендуется использовать реле с повышенным током коммутации или устанавливать дополнительное реле для разгрузки электрической цепи.
| Параметр | Стандартное реле | Реле для работы с прицепом |
|---|---|---|
| Номинальный ток | до 10 А | до 20 А и выше |
| Количество контактов | 3 или 5 | 5 (с отдельным выводом на прицеп) |
| Частота прерывания | 90 ± 30 в мин | Регулируемая или стабильная |
Типичные ошибки при обслуживании и их устранение
В процессе ремонта и обслуживания систем световой сигнализации могут возникать ошибки, которые приводят к повторным поломкам.
Понимание этих ошибок поможет избежать ненужных затрат времени и денег.
Часто проблемы связаны не с самим реле, а с соседними элементами цепи.
- Игнорирование состояния ламп — установка нового реле при сгоревшей лампе не решит проблему, так как некоторые электронные реле не срабатывают при слишком низком токе нагрузки. Всегда заменяйте лампы парами или проверяйте сопротивление нити.
- Использование аналогов с другими характеристиками — установка реле с отличающейся частотой мигания или током нагрузки может привести к неправильной работе сигнализации и перегреву проводки. Используйте только сертифицированные аналоги.
- Плохой контакт в разъеме — замена реле без очистки окисленных контактов разъема может быстро вывести новое устройство из строя из-за перегрева. Всегда проверяйте качество соединения.
- Нарушение полярности — при установке электронных реле с цифровой логикой перепутывание плюса и минуса может мгновенно повредить устройство. Внимательно изучайте маркировку на корпусе.
Влияние модификаций КАМАЗ 53501
Разные версии автомобиля могут отличаться по электрооборудованию.
Например, модели с кабиной для сна или улучшенной комплектацией могут иметь дополнительные блоки управления освещением.
В таких системах реле поворотов может быть встроено в общий модуль комфорта, что требует использования диагностического сканера для выявления неисправностей.
Если замена реле не помогает, рекомендуется обратиться к электрической схеме конкретной версии автомобиля.
Совместимость и технические характеристики
При выборе запасных частей для КАМАЗ 53501 важно учитывать совместимость реле с электрической системой автомобиля.
Напряжение питания обычно составляет 24 В, но пусковые токи и перепады могут быть значительными.
Электронные реле моделей 2312 и 494 являются наиболее популярными и взаимозаменяемыми для большинства автомобилей КАМАЗ.
Таблица совместимости
| Модель реле | Совместимые модели КАМАЗ | Особенности |
|---|---|---|
| 2312.3747 | 53501, 5490, 65115 | Электронное, 3 контакта, универсальное |
| 494.3747 | 53501 (рестайлинг), 54901 | Электронное, 5 контактов, с контролем ламп |
| 122.3747 | Старые модели, 5320 | Тепловое, требует точного подбора ламп |
Использование реле, предназначенных для легковых автомобилей (12 В), в системе 24 В строго запрещено и может привести к быстрому выходу устройства из строя.
Не рекомендуется применять реле от неизвестных производителей без сертификатов качества.
Качество материалов и сборки напрямую влияет на безопасность автомобиля и предотвращение пожаров.
Система световой сигнализации на КАМАЗ 53501 играет ключевую роль в обеспечении безопасности на дороге.
Своевременная диагностика, правильный выбор запасных частей и качественная замена помогут избежать аварийных ситуаций.
Регулярный визуальный контроль электрооборудования и поддержание разъемов в чистоте значительно увеличат срок службы реле и всей системы.
Обслуживание реле поворотов
Обслуживание реле поворотов на КАМАЗ 53501 является важной частью поддержания работоспособности системы сигнализации автомобиля. Реле поворотов отвечает за включение и выключение указателей поворота, а также за их мигание, что обеспечивает безопасность на дороге. Важно понимать, как правильно обслуживать это устройство, чтобы избежать возможных неисправностей.
Первым шагом в обслуживании реле поворотов является регулярная проверка его состояния. Для этого необходимо:
- Осмотреть реле на наличие видимых повреждений, таких как трещины или коррозия.
- Проверить соединения проводов, чтобы убедиться, что они надежно закреплены и не имеют окисления.
- Проверить работу указателей поворота, включая их яркость и частоту мигания.
Если указатели поворота работают неправильно, это может свидетельствовать о неисправности реле. В таком случае рекомендуется провести диагностику. Для этого можно воспользоваться мультиметром, чтобы проверить целостность цепи и напряжение на выходах реле. Если при тестировании обнаружены отклонения от нормы, реле необходимо заменить.
Замена реле поворотов на КАМАЗ 53501 не требует специальных навыков и может быть выполнена самостоятельно. Для этого потребуется:
- Отключить аккумулятор, чтобы избежать короткого замыкания.
- Найти реле поворотов, которое обычно располагается в блоке предохранителей.
- Отключить старое реле, аккуратно вытащив его из гнезда.
- Установить новое реле, убедившись, что оно правильно зафиксировано.
- Подключить аккумулятор и проверить работу указателей поворота.
После замены реле рекомендуется провести тестирование системы, чтобы убедиться в ее корректной работе. Если указатели поворота функционируют нормально, можно считать обслуживание завершенным. В противном случае стоит проверить проводку и другие элементы системы.
Регулярное обслуживание реле поворотов поможет избежать неожиданных поломок и обеспечит безопасность на дороге. Рекомендуется проводить проверку реле не реже одного раза в год или при каждом техническом обслуживании автомобиля.
Регулярные проверки и профилактика
Регулярные проверки реле поворотов на КАМАЗ 53501 являются важной частью профилактического обслуживания автомобиля. Это позволяет не только обеспечить надежную работу системы сигнализации, но и предотвратить возможные поломки, которые могут привести к более серьезным неисправностям.
Первым шагом в профилактике является визуальный осмотр реле. Необходимо проверить состояние проводов и разъемов, которые соединяют реле с электрической системой автомобиля. Обратите внимание на наличие коррозии, повреждений изоляции и других видимых дефектов. Если вы заметили какие-либо проблемы, рекомендуется заменить поврежденные элементы, чтобы избежать короткого замыкания или других электрических неисправностей.
Следующий этап проверки включает в себя тестирование самого реле. Для этого можно использовать мультиметр, который поможет определить, работает ли реле должным образом. Убедитесь, что при включении поворотников реле срабатывает, и лампочки на указателях поворота мигают с нормальной частотой. Если мигание слишком быстрое или медленное, это может указывать на неисправность реле или на перегоревшую лампочку.
Также стоит обратить внимание на работу системы поворотников в целом. Проверьте, как функционируют все лампочки, включая задние и передние указатели поворота. Если одна из лампочек перегорела, это может повлиять на работу реле, так как оно может начать работать неправильно. Замена перегоревших лампочек должна производиться незамедлительно.
Не забывайте о том, что реле поворотов может подвергаться воздействию влаги и пыли, особенно если автомобиль используется в сложных условиях. Для предотвращения коррозии и загрязнения рекомендуется периодически очищать реле и его разъемы от грязи и пыли. Это поможет продлить срок службы устройства и обеспечить его надежную работу.
Кроме того, стоит учитывать, что со временем реле может терять свои характеристики. Поэтому рекомендуется периодически заменять его, даже если оно работает исправно. Это особенно актуально для автомобилей, которые активно эксплуатируются. Замена реле поворотов на новое устройство поможет избежать неожиданных поломок и обеспечит безопасность на дороге.
В заключение, регулярные проверки и профилактика реле поворотов на КАМАЗ 53501 являются важными мерами для поддержания надежности и безопасности автомобиля. Следуя простым рекомендациям, вы сможете избежать многих проблем и продлить срок службы вашего транспортного средства.
Замена предохранителей и их влияние на работу реле
Предохранители играют важную роль в электрической системе автомобиля, включая работу реле поворотов на КАМАЗ 53501. Они защищают электрические цепи от перегрузок и коротких замыканий, что может привести к выходу из строя не только реле, но и других компонентов системы. Поэтому важно знать, как правильно заменить предохранители и как это может повлиять на работу реле поворотов.
Первым шагом в процессе замены предохранителей является их диагностика. Для этого необходимо найти блок предохранителей, который обычно расположен под приборной панелью или в моторном отсеке. Внутри блока предохранителей имеется схема, указывающая, какой предохранитель отвечает за какую функцию. Для реле поворотов обычно используется предохранитель, который защищает цепь сигналов поворота и аварийной сигнализации.
При проверке предохранителей следует обратить внимание на их состояние. Если предохранитель перегорел, его необходимо заменить на новый с аналогичными характеристиками. Важно помнить, что использование предохранителей с более высоким номиналом может привести к повреждению электрических компонентов, так как они не будут защищены от перегрузок.
После замены предохранителя стоит проверить работу реле поворотов. Для этого включите поворотники и убедитесь, что они функционируют корректно. Если реле не срабатывает, возможно, проблема заключается не только в предохранителе, но и в самом реле или в проводке. В таком случае потребуется более глубокая диагностика.
Также стоит отметить, что регулярная проверка и замена предохранителей могут значительно продлить срок службы реле поворотов. Неправильная работа предохранителей может привести к перегреву реле, что в свою очередь может вызвать его выход из строя. Поэтому рекомендуется периодически проверять состояние предохранителей, особенно перед длительными поездками или в условиях повышенной нагрузки на электрическую систему.
В заключение, замена предохранителей является важной процедурой, которая может существенно повлиять на работу реле поворотов на КАМАЗ 53501. Правильная диагностика и своевременная замена предохранителей помогут избежать многих проблем с электрической системой автомобиля и обеспечат надежную работу поворотников и аварийной сигнализации.
Советы по выбору качественного реле
При выборе реле поворотов для КАМАЗ 53501 важно учитывать несколько ключевых факторов, которые помогут избежать проблем с работой системы сигнализации и обеспечить надежность в эксплуатации. Вот несколько советов, которые помогут вам сделать правильный выбор.
1. Оригинальные запчасти vs. аналоги
Первым делом стоит рассмотреть возможность приобретения оригинального реле от производителя. Оригинальные запчасти, как правило, имеют более высокое качество и надежность, так как они разработаны специально для данной модели автомобиля. Однако, если бюджет ограничен, можно рассмотреть аналоги, но при этом важно выбирать продукцию от проверенных производителей, которые зарекомендовали себя на рынке.
2. Проверка совместимости
Перед покупкой реле обязательно проверьте его совместимость с вашим автомобилем. Для этого можно обратиться к технической документации или консультироваться с продавцом. Неправильный выбор может привести к неэффективной работе системы поворотников или даже к поломке электрической схемы.
3. Обратите внимание на характеристики
При выборе реле поворотов важно учитывать его электрические характеристики, такие как номинальное напряжение и ток. Для КАМАЗ 53501 обычно используются реле с номинальным напряжением 12 В и током 10-20 А. Убедитесь, что выбранное вами реле соответствует этим параметрам.
4. Качество сборки и материалов
Обратите внимание на качество сборки реле. Хорошее реле должно иметь прочный корпус, который защищает внутренние компоненты от механических повреждений и воздействия влаги. Также стоит проверить, чтобы контакты были выполнены из качественных материалов, что обеспечит надежное соединение и минимизирует риск окисления.
5. Гарантия и отзывы
Перед покупкой стоит ознакомиться с отзывами других пользователей о выбранной модели реле. Это поможет вам понять, насколько надежным и долговечным является продукт. Также не забудьте уточнить условия гарантии у продавца, чтобы в случае неисправности вы могли вернуть или обменять товар.
Следуя этим советам, вы сможете выбрать качественное реле поворотов для вашего КАМАЗа, что обеспечит надежную работу системы сигнализации и безопасность на дороге.
