В данной статье мы подробно рассмотрим схему подключения реле поворотов для автомобилей КАМАЗ с напряжением 24 вольта. Правильное подключение реле поворотов является ключевым элементом в системе сигнализации автомобиля, обеспечивая безопасность на дороге и информируя других участников движения о ваших намерениях. Мы также обсудим диагностику возможных неисправностей, различные типы прерывателей и предоставим пошаговую инструкцию по монтажу проводки, что поможет вам избежать распространенных ошибок и обеспечить надежную работу системы.
Типология прерывателей указателей поворота
Основой системы световой сигнализации является реле-прерыватель, который обеспечивает мигающий режим работы ламп. На грузовиках КАМАЗ, работающих с напряжением 24 вольта, используются различные типы устройств, отличающиеся принципом действия и конструктивными особенностями. Знание этих различий важно при выборе запасной части.
На протяжении длительного времени наиболее распространенными были электромагнитно-тепловые реле, такие как РС57 и РС57Б. Их работа основана на нагреве биметаллической пластины, через которую проходит ток обмотки. В процессе нагрева пластина изгибается, размыкая контакты, а затем, остывая, восстанавливает цепь. Этот цикл сопровождается характерным щелчком и изменением яркости ламп.
Современные модели, такие как РС57Б3 и 494.3747, относятся к электронным устройствам. В их конструкции используется полупроводниковая схема, управляющая электромагнитным реле. Эти устройства отличаются высокой стабильностью частоты мигания, независимо от напряжения в бортовой сети и состояния ламп. Электронные реле менее подвержены влиянию вибраций и имеют больший срок службы.
Электромагнитно-тепловые реле серии РС
Классические реле серии РС требуют заземления корпуса для корректной работы. Внутри устройства находится биметаллическая пластина с намотанной нихромовой обмоткой. При подаче питания ток проходит через обмотку, вызывая её нагрев. В результате пластина изгибается, размыкая контакты, и ток перестает поступать на лампы. После остывания контакты замыкаются, и процесс повторяется.
Одной из особенностей таких реле является зависимость частоты мигания от нагрузки. Если одна из ламп перегорит, общее сопротивление цепи изменится, что значительно увеличит частоту мигания оставшихся ламп. Это предупреждает водителя о неисправности в цепи, но может отвлекать внимание. Кроме того, реле подвержены окислению контактов, что требует регулярной очистки.
При установке реле важно соблюдать правильную полярность подключения. Хотя в некоторых версиях она не критична для силовых контактов, для цепи управления это имеет большое значение. Корпус реле обычно изготовлен из металла с пластиковым основанием, что обеспечивает эффективный отвод тепла, но требует надежной защиты от влаги.
| Компонент | Описание | Подключение |
|---|---|---|
| Реле поворотов | Устройство для управления сигналами поворота | Пин 30 - +24V |
| Пин 87 - на лампы | ||
| Пин 86 - на кнопку | ||
| Пин 85 - масса | ||
| Лампы поворотов | Световые сигналы для указания поворота | Подключены к пину 87 |
| Кнопка включения | Устройство для активации поворотников | Подключена к пину 86 |
| Масса | Общий провод для замыкания цепи | Подключена к пину 85 |
Интересные факты
Вот несколько интересных фактов о реле поворотов для автомобилей КАМАЗ с системой напряжения 24 вольта:
Специфика работы реле: Реле поворотов на КАМАЗах, работающих на 24 вольта, обычно имеют встроенную защиту от перегрева и короткого замыкания. Это позволяет избежать повреждений в случае неисправности в электрической цепи, что особенно важно для грузовых автомобилей, работающих в сложных условиях.
Схема подключения: В схеме подключения реле поворотов КАМАЗ используется несколько проводов, включая провода для подключения к кнопке включения поворотников, а также к лампам сигнализации. Правильная схема подключения обеспечивает надежную работу системы и предотвращает случайные срабатывания.
Совместимость с другими системами: Реле поворотов на 24 вольта может быть совместимо с другими системами автомобиля, такими как система аварийной сигнализации. Это позволяет использовать одно и то же реле для управления как поворотниками, так и аварийными огнями, что упрощает конструкцию и снижает затраты на обслуживание.
Электронные и комбинированные блоки
Электронные реле, такие как 494.3747, не имеют механической инерции, характерной для тепловых элементов. Частота импульсов определяется электронным генератором, что обеспечивает стабильный ритм мигания даже при значительном разряде аккумуляторов. В конструкции таких реле часто предусмотрен отдельный контакт для подключения контрольной лампы на приборной панели.
Одним из ключевых достоинств электронных моделей является их способность работать с лампами различной мощности, включая светодиодные модули, при наличии соответствующей маркировки. Однако при замене теплового реле на электронное может потребоваться корректировка проводки, так как количество контактов и их функции могут отличаться.
Комбинированные устройства могут совмещать функции реле поворотов и аварийной сигнализации. В таких случаях схема подключения становится более сложной, добавляются дополнительные провода для управления кнопкой аварийной остановки. Эти системы требуют более тщательной диагностики в случае неисправностей.
⚠️ Внимание: Установка реле, не предназначенного для работы с 24-вольтовой сетью, может привести к немедленному перегоранию обмоток или выходу из строя электронной схемы. Обязательно проверяйте маркировку напряжения на корпусе устройства.
⚠️ Внимание: При замене теплового реле на электронное убедитесь, что общая мощность ламп соответствует допустимой нагрузке нового реле, иначе это может привести к залипанию контактов или перегреву.

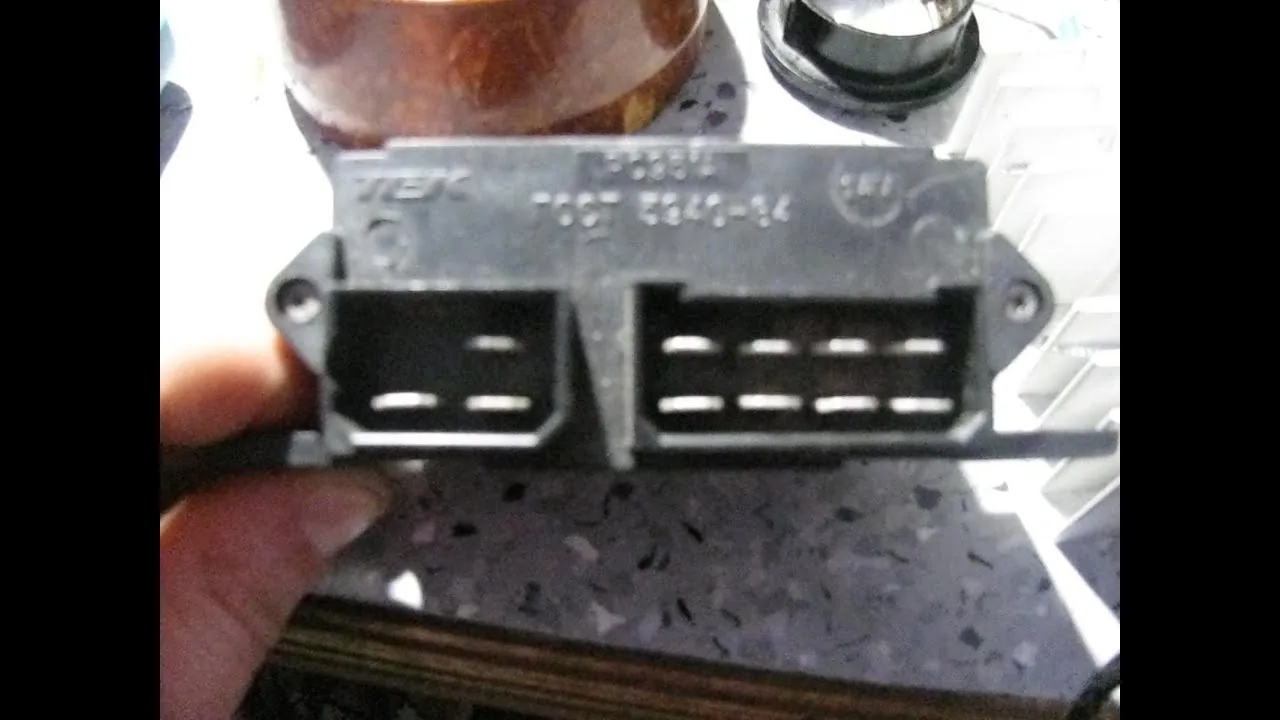

Детальная схема подключения и распиновка контактов
Правильное подключение реле поворотов на КАМАЗ 24В требует точного понимания распиновки контактов. Стандартные трехконтактные реле имеют обозначения, которые можно найти на корпусе устройства или в электрической схеме автомобиля. Неправильное соединение проводов может привести к короткому замыканию или поломке всей системы сигнализации.
Рассмотрим типичную схему подключения реле типа РС57 и его аналогов. Устройство включает три основных вывода, каждый из которых выполняет свою функцию. Знание принципа работы этих контактов позволяет быстро восстановить цепь даже без заводской схемы.
Первый контакт обозначается как «Б» или «30» и является питающим. На него подается напряжение от выключателя поворотов через предохранитель. Второй контакт, «Л» или «49a», соединен с лампами указателей поворота. Третий контакт, «С» или «49», предназначен для подключения контрольной лампы на панели приборов.
Распиновка стандартного трехконтактного реле
Для удобства восприятия основные характеристики контактов представлены в таблице. Это упрощает определение назначения каждого вывода при проверке цепи с помощью мультиметра.
| Обозначение на реле | Функция | Цвет провода (по стандарту) |
|---|---|---|
| Б (или 30) | Питание от выключателя | Красный или коричневый |
| Л (или 49a) | Выход на лампы поворота | Синий или голубой |
| С (или 49) | Выход на контрольную лампу | Серый или розовый |
При диагностике контакт «Л» выдает прерывистое напряжение, а контакт «С» работает синхронно с ним, но с меньшей силой тока, что достаточно для активации маломощной контрольной лампы.
В некоторых версиях грузовиков, особенно используемых с прицепами, схема может включать реле для управления сигнализацией полуприцепа. В таких случаях применяется дополнительная колодка, и подключение требует особой внимательности, чтобы избежать путаницы между цепями тягача и прицепа.
Особенности подключения электронных аналогов
При установке электронных реле, таких как 494.3747, распиновка может отличаться от традиционной. Часто меняется расположение контактов или их количество. Например, в электронных моделях может не потребоваться отдельный провод для контрольной лампы, если она интегрирована в блок или управляется цифровым способом.
Если вы планируете заменить тепловое реле на электронное, ознакомьтесь со схемой нового устройства. В некоторых случаях может понадобиться изменить подключение провода для контрольной лампы, так как электроника может выдавать сигнал с другой полярностью или напряжением. Для правильной работы светодиодной контрольной лампы может потребоваться установка дополнительного резистора.
Электронные реле обычно имеют защитные схемы от короткого замыкания. Если в цепи ламп произойдет замыкание, такое реле отключит выход, сохраняя целостность проводки. Восстановление работы осуществляется после устранения короткого замыкания и перезагрузки системы (выключения и включения зажигания).
Алгоритм диагностики и замены неисправного реле
Диагностика системы указателей поворота начинается с визуального осмотра и проверки состояния ламп. Если лампы работают, но не мигают или мигают с низкой частотой, следует обратить внимание на реле и выключатель. Поиск неисправностей должен проводиться поэтапно, чтобы избежать ненужной замены исправных компонентов.
Сначала необходимо проверить предохранитель, который защищает цепь указателей поворота. На автомобилях КАМАЗ он обычно находится в блоке в кабине. Если предохранитель в порядке, переходите к проверке реле. Наиболее простой способ — заменить подозрительное реле на исправное.
Если замена невозможна, выполните прозвонку цепи. Важно убедиться, что напряжение доходит до входного контакта реле. Для этого используйте мультиметр или контрольную лампу. Если напряжение отсутствует на входе, это указывает на проблему в выключателе поворотов или в проводке, ведущей к реле.
Пошаговая инструкция по замене
Замена реле поворотов на КАМАЗе — технически несложная задача, но требует соблюдения мер безопасности. Работы следует выполнять при отключенном зажигании, чтобы избежать случайных коротких замыканий. Местоположение реле может различаться: в старых моделях оно часто находится за панелью приборов или под капотом на брызговике, в новых версиях — в монтажном блоке.
- Отключите массу от аккумулятора для полной безопасности во время работы.
- Снимите защитную панель или кожух, закрывающий доступ к реле поворотов.
- Отсоедините колодку проводов или отдельные клеммы от старого реле, запомнив их расположение или сделав фотографию.
- Установите новое реле, убедившись, что контакты плотно сидят, а корпус надежно зафиксирован.
- Подключите провода в соответствии с маркировкой и схемой подключения.
- Включите массу и проверьте работоспособность системы при включенном зажигании.
После установки нового реле проверьте работу всех ламп: левого и правого борта, передней и задней оптики, а также боковых повторителей. Убедитесь, что контрольная лампа на панели приборов мигает в унисон с основной сигнализацией.
Если после замены реле проблема не решилась, проверьте выключатель поворотов (подрулевой переключатель). Часто контакты внутри переключателя окисляются, особенно в условиях повышенной влажности в кабине. Разборка и очистка контактов переключателя могут восстановить работоспособность системы.
Проверка цепи на обрыв и короткое замыкание
Если новое реле щелкает, но лампы не загораются, это может указывать на обрыв цепи или ненадежный контакт. Особое внимание стоит уделить местам, где провода выходят из кабины на раму и далее к фонарям. Вибрации грузовика могут повредить провода в местах изгиба.
Короткое замыкание в цепи ламп обычно приводит к перегоранию предохранителя. Если после замены предохранителя он снова выходит из строя, необходимо искать источник замыкания. Для этого можно использовать метод исключения: отключайте разные участки цепи и наблюдайте за реакцией системы.
Также важно проверять состояние «массы» фонарей. Окисление крепежных элементов фонаря к кузову или раме может заставить ток искать обходные пути, что приводит к мерцанию ламп или их слабому свечению. Зачистка контактных площадок до металлического состояния часто помогает решить эту проблему.
Типичные ошибки при монтаже и эксплуатации
При самостоятельном ремонте электрооборудования грузовиков КАМАЗ часто возникают ошибки, которые могут привести к повторным неисправностям или повреждению проводки. Изучение распространенных ошибок помогает избежать их в будущем и гарантирует долговечность ремонта.
Одной из частых проблем является игнорирование состояния разъемов. Даже если реле работает исправно, окисленные контакты в колодке могут создать высокое переходное сопротивление. Это приведет к снижению напряжения и тусклому свечению ламп. В случае тепловых реле это может вызвать ложное срабатывание из-за перегрева контактов.
Еще одной распространенной ошибкой является использование реле с неподходящими характеристиками. Установка реле от легковых автомобилей (12В) или реле с другой нагрузочной способностью недопустима. Это может привести как к мгновенному выходу из строя, так и к неправильной работе всей системы сигнализации.
- Игнорирование заземления корпуса — многие водители забывают, что для корректной работы теплового реле необходим надежный контакт корпуса с массой автомобиля, без чего цепь не замыкается.
- Использование скруток вместо пайки или клемм — в условиях вибрации грузовика скрутки быстро ослабевают, окисляются и становятся причиной отказа системы. Рекомендуется использовать только клеммные соединения.
- Неправильный подбор мощности ламп — установка светодиодных ламп в цепь с тепловым реле без дополнительных резисторов может привести к тому, что реле не сработает из-за недостаточного тока потребления.
- Отсутствие защиты проводов — прокладка новых проводов без гофры или изоляции в местах контакта с металлом кузова приводит к быстрому перетиранию и коротким замыканиям.
Также стоит отметить ошибку, связанную с установкой нештатной сигнализации или дополнительного оборудования. Врезка в цепь поворотов без применения диодной развязки может привести к тому, что при включении поворота будет загораться сигнализация или другие приборы. Правильная схема подключения требует изоляции цепей.
Модернизация системы световой сигнализации
Владельцы грузовиков марки КАМАЗ часто модернизируют стандартную систему поворотов. Главная цель — повысить надежность и яркость светового сигнала, а также адаптировать систему под современные светодиодные источники света. Переход на LED-технологии требует внимательного подхода.
Одним из основных препятствий при установке светодиодных ламп в цепь с тепловым реле является их низкое энергопотребление. Ток, проходящий через LED-источники, настолько мал, что биметаллическая пластина не успевает нагреться до необходимой температуры для срабатывания реле. В результате лампы могут либо постоянно гореть, либо не включаться вовсе.
Оптимальным решением этой проблемы является замена теплового реле на электронное, специально разработанное для работы со светодиодами. Такие реле имеют широкий диапазон рабочих токов и могут корректно функционировать как с традиционными лампами накаливания, так и с LED-модулями. Это универсальное решение позволяет избежать установки дополнительных нагрузочных резисторов.
Установка светодиодных указателей
При выборе светодиодных повторителей поворотов важно учитывать их яркость и угол рассеивания. Светодиоды обладают высокой яркостью, но светят более направленно. Поэтому для боковых повторителей, которые должны быть хорошо видны сбоку, лучше использовать модели с линзами или рассеивателями.
Еще одним значительным преимуществом светодиодов является их низкое тепловыделение и экономичное потребление энергии, что снижает нагрузку на генератор и аккумулятор. Однако стоит помнить, что недорогие китайские аналоги могут не обеспечивать достаточную защиту от перепадов напряжения в бортовой сети КАМАЗа, которые могут достигать 30 вольт и выше при работе генератора.
Для защиты светодиодных ламп рекомендуется устанавливать стабилизаторы напряжения или выбирать модели с встроенным драйвером, рассчитанным на диапазон 9-36 вольт. Это поможет продлить срок службы световых приборов даже в условиях нестабильного напряжения грузовика.
Поддержание исправности электрооборудования
Регулярное техническое обслуживание электрооборудования предотвращает неожиданные поломки во время поездок. Для системы указателей поворота на КАМАЗе профилактические мероприятия включают визуальный осмотр, проверку контактов и контроль состояния изоляции проводов.
Особое внимание следует уделять соединениям проводов в областях с повышенной вибрацией и влажностью. Рекомендуется периодически обрабатывать электрические контакты специальными очистителями и консервантами, предотвращающими окисление. Это особенно важно для разъемов на раме автомобиля.
Если вы заметили частое перегорание ламп или нестабильную работу реле, не откладывайте ремонт. Проблемы с электрооборудованием могут накапливаться: плохой контакт вызывает нагрев, который разрушает изоляцию и приводит к короткому замыканию. Своевременное устранение мелких неисправностей поможет избежать серьезных поломок.
В заключение, правильная схема подключения реле поворотов КАМАЗ 24В и знание принципов работы различных типов прерывателей важны для любого водителя или механика. Компетентный подход к диагностике и использование качественных комплектующих обеспечат безопасность на дороге и соответствие транспортного средства требованиям правил дорожного движения.
Замена устаревших тепловых реле на современные электронные реле — разумный шаг к повышению надежности системы. Стабильная работа указателей поворота — это не только вопрос удобства, но и важный элемент безопасности на дороге, особенно для крупногабаритного транспорта.
Регулярные проверки и обслуживание электрической цепи помогут избежать неприятных ситуаций в пути. Помните, что даже небольшая неисправность в системе сигнализации может привести к серьезным последствиям, поэтому относитесь к ремонту электрооборудования с должным вниманием и ответственностью.
Советы по выбору реле для КАМАЗ
При выборе реле поворотов для автомобилей КАМАЗ, работающих на напряжении 24 вольта, необходимо учитывать несколько ключевых факторов, чтобы обеспечить надежную и безопасную работу системы сигнализации. Ниже представлены основные рекомендации, которые помогут вам сделать правильный выбор.
1. Совместимость с системой автомобиля: Перед покупкой реле убедитесь, что оно совместимо с электрической системой вашего КАМАЗа. Для этого проверьте техническую документацию на автомобиль и уточните, какое именно реле используется в оригинальной комплектации. Это поможет избежать проблем с установкой и работой устройства.
2. Номинальная мощность: Реле поворотов должно соответствовать требованиям по мощности, так как оно должно выдерживать нагрузку от лампочек поворотников. Для автомобилей КАМАЗ, как правило, используются реле с номинальной мощностью 21 Вт на каждую лампочку. Убедитесь, что выбранное вами реле может справиться с общей нагрузкой, если у вас установлены дополнительные световые приборы.
3. Тип реле: Существует несколько типов реле поворотов, включая механические и электронные. Механические реле обычно дешевле, но могут иметь меньший срок службы и менее стабильную работу. Электронные реле, в свою очередь, более надежны и могут обеспечивать более точное управление сигналами, но стоят дороже. Выбор типа реле зависит от ваших предпочтений и бюджета.
4. Устойчивость к внешним воздействиям: Учитывайте условия эксплуатации автомобиля. Реле должно быть устойчивым к вибрациям, перепадам температур и воздействию влаги. Обратите внимание на наличие защитных оболочек и герметичных соединений, которые помогут продлить срок службы устройства.
5. Производитель: Рекомендуется выбирать реле от известных и проверенных производителей, которые зарекомендовали себя на рынке. Это гарантирует качество и надежность устройства, а также возможность получения гарантии и сервисного обслуживания в случае необходимости.
6. Установка и подключение: При установке реле поворотов важно следовать инструкции производителя и соблюдать правила подключения. Неправильная установка может привести к короткому замыканию или выходу из строя как самого реле, так и всей электрической системы автомобиля. Если у вас нет опыта в электромонтаже, лучше обратиться к специалисту.
Следуя этим рекомендациям, вы сможете выбрать подходящее реле поворотов для вашего КАМАЗа, что обеспечит надежную работу системы сигнализации и повысит безопасность на дороге.
Обзор популярных моделей реле поворотов
1. Реле поворотов КАМАЗ 24В
Реле поворотов – это важный элемент системы сигнализации автомобиля, который отвечает за включение и отключение поворотников. На автомобилях КАМАЗ, работающих на напряжении 24 вольта, используются различные модели реле, каждая из которых имеет свои особенности и преимущества.
2. Модель РП-24
Одна из самых распространенных моделей реле поворотов для КАМАЗа – это РП-24. Это реле отличается высокой надежностью и долговечностью. Оно способно выдерживать большие нагрузки и обеспечивает стабильную работу в условиях различных температурных режимов. РП-24 имеет два выхода для подключения поворотников и один выход для подключения к аккумулятору.
3. Модель РП-24-1
Еще одной популярной моделью является РП-24-1. Это реле также предназначено для работы с 24-вольтовыми системами и отличается от РП-24 наличием дополнительного выхода для подключения аварийной сигнализации. Это делает его более универсальным и удобным в использовании. РП-24-1 также имеет защиту от короткого замыкания, что увеличивает его безопасность.
4. Модель РП-24-2
Реле РП-24-2 предназначено для работы с двумя парами поворотников, что позволяет использовать его на автомобилях с более сложной схемой подключения. Эта модель также имеет встроенную защиту от перегрева и короткого замыкания, что делает ее надежной в эксплуатации. РП-24-2 часто используется на грузовых автомобилях и автобусах, где требуется высокая мощность.
5. Модель РП-24-3
Реле РП-24-3 является более современным вариантом, который включает в себя дополнительные функции, такие как автоматическое отключение поворотников через заданный интервал времени. Это особенно полезно для водителей, которые могут забыть выключить сигнал поворота после завершения маневра. РП-24-3 также имеет защиту от переполюсовки, что увеличивает его срок службы.
6. Сравнение моделей
При выборе реле поворотов для КАМАЗа важно учитывать не только его технические характеристики, но и совместимость с конкретной моделью автомобиля. Модели РП-24 и РП-24-1 подойдут для большинства стандартных схем, в то время как РП-24-2 и РП-24-3 лучше использовать на более сложных системах. Также стоит обратить внимание на наличие дополнительных функций, таких как защита от короткого замыкания и автоматическое отключение.
7. Заключение
Выбор реле поворотов для КАМАЗа – это важный шаг, который влияет на безопасность и комфорт вождения. Правильное понимание особенностей различных моделей поможет сделать оптимальный выбор и обеспечить надежную работу системы сигнализации вашего автомобиля.
Технические характеристики и их влияние на работу системы
Реле поворотов для автомобилей КАМАЗ, работающие на напряжении 24 вольта, имеют ряд технических характеристик, которые напрямую влияют на их функциональность и надежность в работе. Основные параметры, которые следует учитывать при выборе и подключении реле, включают в себя номинальное напряжение, ток нагрузки, а также тип и количество подключаемых ламп.
Номинальное напряжение реле поворотов составляет 24 вольта, что соответствует стандартному напряжению бортовой сети грузовых автомобилей КАМАЗ. Это значение критически важно, так как использование реле с другим напряжением может привести к его выходу из строя или неэффективной работе системы сигнализации.
Ток нагрузки реле также играет важную роль. Обычно реле поворотов рассчитаны на ток в пределах 10-20 ампер. Это значение определяет, сколько ламп может быть подключено к системе. Например, если в системе используются стандартные лампы мощностью 21 ватт, то при 24 вольтах ток каждой лампы составит около 0,875 ампер. Таким образом, реле с номиналом 10 ампер сможет поддерживать работу до 11 ламп, что является важным аспектом при проектировании системы освещения.
Тип реле также имеет значение. Существуют реле с механическим и электронным управлением. Механические реле, как правило, более просты в конструкции и дешевле, но имеют ограничения по скорости срабатывания и могут быть менее надежными в условиях вибрации и ударов, характерных для грузовых автомобилей. Электронные реле, в свою очередь, обеспечивают более быструю реакцию и большую надежность, но могут быть более чувствительными к перепадам напряжения.
Количество подключаемых ламп также влияет на работу реле. При превышении допустимого тока нагрузки реле может перегреваться и выходить из строя. Поэтому важно заранее рассчитать общее количество ламп и их мощность, чтобы избежать перегрузки. Кроме того, стоит учитывать, что при использовании светодиодных ламп, которые потребляют значительно меньше энергии, может потребоваться установка дополнительных резисторов для корректной работы реле.
Таким образом, правильный выбор реле поворотов, соответствующего техническим характеристикам автомобиля и требованиям системы освещения, является залогом надежной и безопасной работы сигнализации поворотов на автомобилях КАМАЗ. Учитывая все вышеперечисленные аспекты, можно значительно повысить эффективность и долговечность системы освещения, что особенно важно для грузовых автомобилей, эксплуатируемых в сложных условиях.
