В данной статье мы подробно рассмотрим ситуацию, когда аварийная сигнализация автомобиля функционирует, а поворотники не работают. Эта проблема может возникнуть у владельцев грузовиков КАМАЗ и других транспортных средств, и ее игнорирование может привести к серьезным последствиям на дороге. Мы разберем основные причины неисправности, предложим схемы диагностики, а также расскажем о проверке реле и контактов, что поможет вам быстро выявить и устранить проблему, обеспечив безопасность на дороге.
Принципиальные отличия схем управления светом
Чтобы разобраться в причинах неисправности, важно понимать, что системы аварийной сигнализации и указатели поворота, несмотря на использование одной и той же световой нагрузки, работают через разные цепи активации.
В большинстве моделей грузовиков КАМАЗ, особенно в традиционных схемах с электромагнитно-тепловым или электронным реле, питание на обмотку реле или его управляющий вход поступает по различным маршрутам.

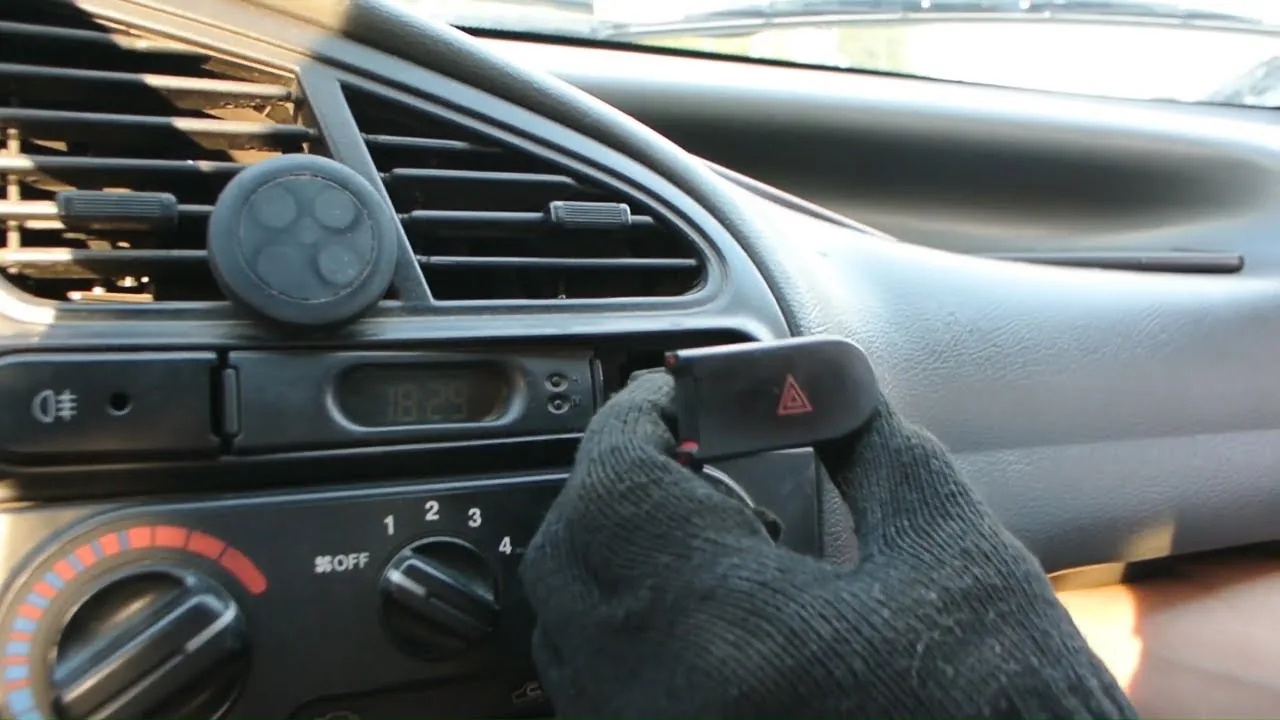

Кнопка аварийной сигнализации обычно подает напряжение непосредственно на вход реле или переключает мощный ток напрямую, обходя подрулевой переключатель.
Роль подрулевого переключателя в цепи
Подрулевой переключатель — это первое и наиболее уязвимое звено, которое может выйти из строя при переключении с аварийной сигнализации на поворотники.
Если аварийные огни работают, это означает, что реле исправно, предохранитель цепи поворотников (если он отдельный) в порядке, а лампы светят.
Таким образом, напряжение не поступает на управляющий вход реле при попытке активировать поворотники.
Внутри рулевой колонки находится механизм, который при перемещении рычага замыкает контакты и отправляет сигнал на реле.
Часто пластиковые шестерни внутри переключателя изнашиваются или смещаются, что приводит к отсутствию физического замыкания контактов, даже если рычаг перемещается.
Также стоит учитывать, что у старых моделей КАМАЗ с бортовой платформой 5320 или 53212 схема может отличаться наличием дополнительных промежуточных реле в монтажном блоке.
⚠️ Важно: Перед началом любых работ с электрической системой обязательно отключите массу на аккумуляторе. Короткое замыкание в рулевой колонке может вызвать возгорание проводки или поломку монтажного блока.
Для проверки целостности цепи от подрулевого переключателя до реле потребуется мультиметр и базовые знания в области электротехники.
Необходимо «прозвонить» провод, который идет от переключателя, при включенном положении рычага.
Если тестер показывает обрыв, это указывает на проблему внутри переключателя или в месте соединения штекера с проводкой.
| Возможная причина неисправности | Описание проблемы | Рекомендации по диагностике |
|---|---|---|
| Перегоревшая лампочка поворотника | Лампочка не светится при включении | Проверьте и замените лампочку |
| Неисправный переключатель | Не работает переключатель поворотников | Проверьте работу переключателя |
| Проблемы с проводкой | Замыкания или обрывы проводов | Проверьте целостность проводки |
| Неисправный реле поворотников | Реле не срабатывает | Проверьте и замените реле |
| Проблемы с предохранителем | Предохранитель поворотников перегорел | Проверьте и замените предохранитель |
Интересные факты
Вот несколько интересных фактов, связанных с темой неисправности поворотников при работающей аварийной сигнализации:
Общая схема: В большинстве автомобилей поворотники и аварийная сигнализация используют одну и ту же электрическую схему, но с разными реле. Если аварийка работает, это может указывать на то, что проблема может быть связана с реле поворотников или проводкой, а не с самой лампочкой.
Проблемы с заземлением: Часто неисправность поворотников может быть вызвана плохим заземлением. Если заземляющий провод поврежден или окислен, это может привести к тому, что поворотники не будут работать, даже если аварийка функционирует нормально.
Сигнализация и блокировка: В некоторых современных автомобилях системы сигнализации могут блокировать работу поворотников, если они обнаруживают неисправность в системе. Это может быть связано с неправильной работой датчиков или других электронных компонентов, что делает диагностику более сложной задачей.
Эти факты подчеркивают важность комплексного подхода к диагностике электрических систем автомобиля.
Диагностика реле и монтажного блока
Второй вероятной причиной, по которой поворотники могут не работать при включенной аварийной сигнализации, является реле прерывания или его место установки.
Даже если реле щелкает при активации аварийки, это не гарантирует его исправность в режиме поворотов. Внутри могут находиться подгоревшие контакты, отвечающие за управление.
В грузовых автомобилях часто используются реле типа 23.3747 или их аналоги, обладающие особой конструкцией ножек.
Окисление контактов в разъеме монтажного блока — распространенная проблема, особенно если блок установлен в условиях повышенной влажности или подвержен вибрации.
Методы проверки реле прерывания
Самый эффективный способ проверить реле — заменить его на исправное устройство.
Если после замены реле поворотники заработали, значит, причина неисправности была в нем.
Если нового реле нет, выполните визуальный осмотр и проверьте состояние контактов.
На контактах не должно быть нагара, а ножки должны надежно фиксироваться в гнезде.
Иногда достаточно просто извлечь реле и установить его обратно, чтобы удалить окислы с контактных площадок.
Также обратите внимание на схему подключения реле, которая часто находится на его корпусе.
Контакты для аварийной сигнализации и поворотников могут располагаться на разных сторонах корпуса.
Если один из контактов вышел из строя, аварийная сигнализация (которая использует другую группу контактов или подает ток в обход) будет работать, а поворотники — нет.
В таблице ниже представлены основные параметры проверки для стандартного реле грузового автомобиля.
| Параметр проверки | Нормальное значение | Признак неисправности |
|---|---|---|
| Сопротивление обмотки | От 50 до 100 Ом | Бесконечность или ноль |
| Напряжение на входе | 12-14 Вольт | Отсутствие напряжения |
| Частота мигания | 60-120 в минуту | Постоянное горение или отсутствие |
Проблемы проводки и контактных групп
Третий важный момент — состояние проводов, соединяющих рулевую колонку с монтажным блоком.
Вибрации, характерные для грузовиков КАМАЗ, могут постепенно повреждать провода в местах изгиба.
Иногда провод ломается внутри изоляции, и визуально это трудно обнаружить без специальных методов, таких как прощупывание или прозвонка.
Особенно уязвимы участки, где жгуты входят в пластиковые кожухи рулевой колонки.
Поиск обрывов и коротких замыканий
Для выявления неисправностей в электропроводке необходимо использовать схему электрооборудования, соответствующую конкретной модели автомобиля.
Диагностику следует начинать с разъема подрулевого переключателя.
Если напряжение есть на выходе переключателя, но отсутствует на входе в монтажный блок, это указывает на повреждение провода.
Если напряжение присутствует и на входе в блок, но реле не срабатывает, проблема, вероятно, внутри блока.
Часто наблюдается окисление общего провода массы для цепи поворотников. Для аварийной сигнализации масса может быть отдельной или поступать другим путем.
⚠️ Важно: При поиске обрывов не используйте метод «тыка» со скрутками. Временные соединения могут вызвать пожар во время движения из-за плохого контакта и искрения.
Восстановление проводки следует выполнять с использованием пайки и термоусадки.
Скрутки на грузовиках недолговечны из-за постоянной вибрации.
Также необходимо проверить состояние предохранителя, отвечающего за цепь поворотников.
В некоторых схемах аварийная сигнализация и поворотники подключены через разные предохранители.
Если предохранитель перегорел, его замена может решить проблему, но важно выяснить причину перегрузки.
Типичные ошибки при ремонте
При самостоятельном ремонте электрической системы часто возникают ошибки, которые не только не решают проблемы, но и могут усугубить ситуацию.
Одной из распространенных ошибок является замена реле без предварительной проверки напряжения на его контактах.
Это может привести к ненужным расходам на новые детали, если причина проблемы заключается в простом окислении контакта.
Также нередко забывают проверить состояние подрулевого переключателя, который считается надежным элементом.
- Недостаточная проверка массы — многие забывают, что плохой контакт массы может вызывать неожиданные эффекты. Ток идет по пути наименьшего сопротивления через другие элементы, создавая видимость работы или неисправности системы.
- Использование неподходящих аналогов — установка реле от легковых автомобилей на грузовик может привести к его быстрому выходу из строя из-за повышенной токовой нагрузки. Габаритные огни и лампы грузовиков требуют больше энергии.
- Нарушение герметичности соединений — после ремонта проводки часто забывают изолировать соединения. В условиях зимней эксплуатации с реагентами это может привести к быстрому окислению и повторным поломкам.
- Отсутствие проверки предохранителей — попытки найти обрыв в жгуте проводов при сгоревшем предохранителе являются бесполезной тратой времени, так как цепь разомкнута по умолчанию.
Особенности эксплуатации в зимний период
Зимой проблема с отказом поворотников при включенной аварийной сигнализации чаще всего возникает из-за конденсата.
Влага, проникая в подрулевой переключатель или монтажный блок, может замерзнуть или вызвать короткое замыкание.
В таких случаях временно помогает просушка узлов горячим воздухом, но это не решает проблему полностью.
Важно выявить источник влаги и герметизировать его.
Часто вода проникает через неплотно закрытые капоты или поврежденные уплотнители в кабине.
Регулярная проверка электрической системы перед дальними поездками поможет избежать неприятностей на дороге.
Особое внимание следует уделять местам, где проводка входит в кузов и кабину.
Именно там чаще всего происходит нарушение изоляции, что приводит к попаданию воды.
Своевременная замена поврежденных участков проводки поможет продлить срок службы всей электрической системы автомобиля.
В таблице ниже представлено сравнение методов диагностики неисправностей.
| Метод диагностики | Сложность | Эффективность |
|---|---|---|
| Визуальный осмотр | Низкая | Средняя |
| Замена реле | Низкая | Высокая |
| Прозвонка мультиметром | Средняя | Максимальная |
Понимание работы схемы позволяет быстро обнаружить неисправность.
Если аварийная сигнализация функционирует, значит, вся цепь от реле до лампочек исправна.
Остается только найти разрыв между кнопкой поворота и реле, что значительно сужает область поиска до нескольких компонентов.
⚠️ Важно: Не игнорируйте неисправные поворотники. Управление автомобилем без работающих указателей поворота запрещено правилами дорожного движения и может создать опасную ситуацию на дороге.
Финальные рекомендации по восстановлению
Восстановление функциональности указателей поворота требует комплексного подхода.
Начните с простых шагов: проверьте предохранители и замените реле.
Если это не помогло, переходите к более детальной диагностике с мультиметром.
Чаще всего причиной неисправности являются окисленные контакты или неисправный подрулевой переключатель.
Качественный ремонт обеспечивает безопасность на дороге и предотвращает проблемы с контролирующими органами.
Регулярное обслуживание электрической системы грузовика увеличивает его срок службы.
Используйте только оригинальные запасные части, рекомендованные производителем, чтобы избежать повторных поломок в пути.
Проверка ламп и их соединений
Первым шагом в диагностике неисправности поворотников, когда аварийка работает, является проверка ламп и их соединений. Неисправность может быть вызвана как перегоревшей лампой, так и проблемами с электрическими соединениями. Для начала необходимо визуально осмотреть все лампы поворотников, чтобы убедиться в их целостности.
Для проверки ламп следует:
- Выключить зажигание автомобиля и открыть капот.
- Снять защитные крышки, если они имеются, для доступа к лампам поворотников.
- Вынуть лампы из патронов и осмотреть их на наличие повреждений. Если стекло лампы потемнело или есть видимые трещины, это может указывать на необходимость замены.
- Проверить целостность нити накала. Если она обрывная, лампу нужно заменить.
Если визуальный осмотр не выявил проблем, можно использовать мультиметр для проверки работоспособности ламп. Для этого:
- Установите мультиметр в режим измерения сопротивления.
- Подключите щупы мультиметра к контактам лампы. Если мультиметр показывает низкое сопротивление (обычно менее 10 Ом), лампа исправна. Если сопротивление бесконечно, лампа перегорела.
После проверки ламп стоит обратить внимание на соединения проводов. Часто проблемы с поворотниками возникают из-за окисления или повреждения контактов. Для проверки соединений:
- Осмотрите провода на наличие видимых повреждений, таких как трещины, изломы или обнаженные участки.
- Проверьте, насколько плотно соединены контакты. Если они ослаблены, это может привести к плохому контакту и, как следствие, к неработающим поворотникам.
- Если есть возможность, используйте очиститель контактов для удаления окислов и загрязнений с соединений.
Не забудьте также проверить предохранители, отвечающие за работу поворотников. Если предохранитель перегорел, это может быть причиной неисправности. Найдите соответствующий предохранитель в блоке предохранителей и проверьте его целостность. Если он поврежден, замените его на новый с аналогичными характеристиками.
Таким образом, проверка ламп и их соединений является важным этапом в диагностике неисправности поворотников. Если после всех проверок проблема не устранена, возможно, потребуется более глубокая диагностика, включая проверку реле поворотников и проводки.
Замена перегоревших ламп
Одной из наиболее распространенных причин, по которой поворотники не работают, несмотря на то что аварийка функционирует исправно, является перегоревшая лампа. Важно помнить, что в большинстве автомобилей поворотники и аварийные сигналы используют одни и те же лампы, но в разных конфигурациях. Поэтому, если аварийка работает, это не всегда означает, что все лампы поворотников находятся в исправном состоянии.
Для начала, необходимо проверить все лампы поворотников. Это можно сделать, включив поворотник и визуально осмотрев каждую из ламп. Если одна из них не светится, это может быть признаком того, что она перегорела. В большинстве случаев, для замены лампы потребуется открыть доступ к фонарю, что может потребовать снятия обшивки или других элементов кузова.
Перед заменой лампы рекомендуется ознакомиться с руководством пользователя вашего автомобиля, чтобы узнать, какие именно лампы используются для поворотников. В некоторых автомобилях могут использоваться разные типы ламп для левой и правой стороны, поэтому важно убедиться, что вы приобрели правильную замену.
При замене лампы следует соблюдать осторожность. Перед началом работы рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания или удара током. После этого аккуратно извлеките перегоревшую лампу, потянув её за основание. Убедитесь, что вы не касаетесь стеклянной части новой лампы, так как жир и грязь с рук могут сократить срок службы лампы. Установите новую лампу, убедившись, что она надежно зафиксирована в патроне.
После замены лампы подключите аккумулятор и проверьте работу поворотников. Если они все еще не функционируют, возможно, проблема кроется в других компонентах системы, таких как реле или проводка. Однако, если замена перегоревшей лампы решила проблему, то вы успешно восстановили работоспособность поворотников.
Не забывайте периодически проверять состояние ламп поворотников, особенно перед длительными поездками. Это поможет избежать неприятных ситуаций на дороге и обеспечит вашу безопасность.
Использование диагностического оборудования
Для диагностики неисправности поворотников, когда аварийка работает, необходимо использовать специализированное диагностическое оборудование. Это оборудование позволяет не только выявить проблему, но и провести более глубокий анализ состояния электрической системы автомобиля.
Первым шагом в диагностике является подключение сканера OBD-II, который считывает коды ошибок из блока управления автомобиля. Если в системе есть ошибки, связанные с работой поворотников, сканер предоставит соответствующую информацию. Однако стоит отметить, что не все неисправности могут быть зафиксированы в кодах ошибок, поэтому важно также проводить визуальный осмотр.
Следующим этапом является использование мультиметра для проверки электрических цепей. С его помощью можно измерить напряжение на контактах поворотников и проверить целостность проводки. Если напряжение отсутствует, это может указывать на обрыв проводки или неисправность переключателя поворотников.
Также стоит проверить реле поворотников. Для этого можно использовать тестер, который позволит определить, работает ли реле при подаче на него напряжения. Если реле не срабатывает, его необходимо заменить. В некоторых случаях реле может работать, но не обеспечивать достаточный ток для включения поворотников, что также требует внимания.
Не менее важным является проверка самих лампочек поворотников. Даже если аварийка функционирует, одна или несколько лампочек поворотников могут быть перегоревшими. Для этого нужно визуально осмотреть лампы или протестировать их с помощью мультиметра. Если лампочка не светится, её следует заменить.
Кроме того, стоит обратить внимание на переключатель поворотников на руле. Иногда проблема может заключаться в его неисправности. Для проверки переключателя можно разобрать его и проверить контакты на наличие окисления или механических повреждений.
В заключение, использование диагностического оборудования, такого как сканеры OBD-II и мультиметры, а также визуальный осмотр и тестирование ключевых компонентов, помогут точно определить причину неисправности поворотников. Это позволит не только устранить проблему, но и предотвратить её повторное возникновение в будущем.
Чтение кодов ошибок системы
При диагностике неисправностей системы поворотников важно учитывать, что современные автомобили оснащены бортовыми компьютерами, которые могут хранить коды ошибок, связанные с различными компонентами электрической системы. Чтение этих кодов является первым шагом в процессе диагностики и может существенно упростить выявление проблемы.
Для чтения кодов ошибок необходимо использовать диагностический сканер, который подключается к разъему OBD-II (On-Board Diagnostics). Этот разъем обычно располагается под рулевой колонкой или в районе приборной панели. Сканер считывает информацию из ЭБУ (электронного блока управления) автомобиля и отображает коды ошибок, которые могут указывать на неисправности в системе поворотников или других связанных компонентах.
После подключения сканера к разъему OBD-II, следует включить зажигание, но не запускать двигатель. На экране сканера появится меню, где необходимо выбрать опцию чтения кодов ошибок. В зависимости от модели автомобиля и используемого сканера, процесс может немного отличаться, но в целом он интуитивно понятен.
Коды ошибок представляют собой комбинацию букв и цифр, например, P1234. Каждая буква указывает на определенную категорию проблемы, а цифры помогают уточнить конкретную неисправность. Например, коды, начинающиеся с буквы "B", обычно относятся к кузовным системам, тогда как "C" - к системам шасси.
После получения кодов ошибок важно их расшифровать. Для этого можно воспользоваться руководством пользователя автомобиля или специализированными онлайн-ресурсами. Некоторые коды могут указывать на проблемы с реле поворотников, проводкой, переключателем поворотников или даже на неисправности в бортовом компьютере.
Важно отметить, что наличие кода ошибки не всегда означает, что компонент неисправен. Иногда коды могут быть вызваны временными сбоями или неправильной работой других систем автомобиля. Поэтому после чтения кодов рекомендуется провести визуальный осмотр всех связанных компонентов, а также выполнить дополнительные тесты, чтобы подтвердить или опровергнуть наличие неисправности.
В случае, если коды ошибок указывают на проблемы с реле или проводкой, следует проверить целостность проводов, соединений и самих компонентов. Если же коды ошибок не связаны с системой поворотников, но продолжают появляться, это может указывать на более серьезные проблемы в электрической системе автомобиля, требующие более глубокой диагностики.
Таким образом, чтение кодов ошибок является важным этапом в диагностике неисправности поворотников. Этот процесс позволяет быстро определить возможные причины проблемы и сэкономить время на дальнейшие проверки и ремонты.
