В данной статье мы подробно рассмотрим датчик рампы на двигателе КамАЗ Cummins ISBe, его роль в системе подачи топлива и признаки неисправности, которые могут возникнуть в процессе эксплуатации. Правильная диагностика и своевременная замена этого компонента являются ключевыми для обеспечения стабильной работы двигателя и предотвращения серьезных поломок. Мы предоставим полную инструкцию, включая коды ошибок, нормы давления и пошаговый алгоритм действий, что поможет вам эффективно справиться с проблемами, связанными с датчиком давления топлива.
Принцип работы и устройство датчика давления топлива

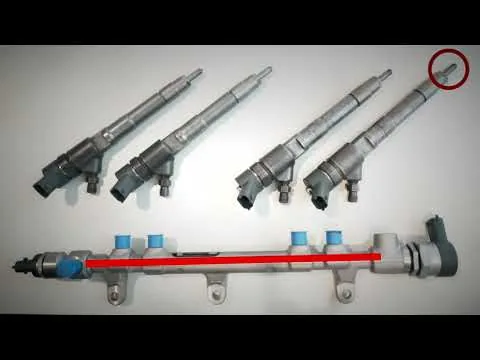

Система Common Rail, установленная на двигателях Cummins ISBe, работает по принципу накопления топлива под высоким давлением в общей магистрали перед подачей в форсунки. Датчик давления рампы (Fuel Rail Pressure Sensor) находится на конце рампы и постоянно контролирует текущее давление в системе. Полученные данные преобразуются в электрический сигнал и передаются в электронный блок управления (ЭБУ).
Внутри корпуса датчика расположен чувствительный элемент, который изменяет свое сопротивление или частоту сигнала в зависимости от давления топлива. ЭБУ сравнивает фактические показания с расчетными значениями, которые должны быть в рампе при заданной нагрузке и оборотах двигателя. Если разница между целевым и фактическим давлением превышает допустимые пределы, система переходит в аварийный режим.
На двигателях КамАЗ, использующих систему Bosch, применяется пьезоэлектрический или тензорезистивный метод измерения. Сигнал представляет собой изменяющееся напряжение или частоту. Важно отметить, что датчик не регулирует давление самостоятельно; он лишь передает информацию «мозгам» о состоянии системы. Регулирование давления осуществляется перепускным клапаном на ТНВД или клапаном дозирования (SCV/M-Prop), но без точных показаний датчика рампы их работа невозможна.
Конструкция датчика представляет собой герметичный узел с электрическим разъемом и резьбовым или фланцевым креплением к рампе. Внутри происходит разделение топливной среды и электрической части. Уплотнительное кольцо обеспечивает герметичность соединения, предотвращая утечки топлива наружу и попадание воздуха в систему высокого давления.
⚠️ Внимание: Давление в топливной рампе системы Common Rail может достигать 1600 бар и выше. Категорически запрещается ослаблять крепления датчика или трубопроводов при работающем двигателе или сразу после его остановки без предварительного сброса давления.
Типы датчиков и их совместимость
На грузовиках КамАЗ с двигателями Cummins ISBe различных экологических стандартов (Евро-3, Евро-4, Евро-5) могут использоваться датчики от разных производителей. Наиболее распространены сенсоры от компаний Bosch, Delphi и Halla. Несмотря на схожесть внешнего вида, их электрические параметры и калибровочные характеристики могут существенно различаться.
Использование неоригинальных низкокачественных аналогов часто приводит к проблемам в работе двигателя. Электронный блок управления (ЭБУ) может неправильно воспринимать сигнал, что вызывает нестабильные обороты на холостом ходу или рывки во время движения. При выборе запчасти важно учитывать не только модель двигателя, но и каталожный номер, указанный на корпусе старого датчика.
| Параметр | Оригинал (Bosch) | Аналог (Китай/Турция) |
|---|---|---|
| Стабильность показаний | Высокая, без помех | Возможны колебания сигнала |
| Ресурс | Более 500 тыс. км | 50-100 тыс. км |
| Точность калибровки | Соответствует стандартам | Требует настройки |
При установке нового датчика рекомендуется использовать оригинальные детали или проверенные бренды первого уровня. Дешевые аналоги часто имеют значительные погрешности в измерениях, которые не всегда можно исправить программным путем. Это может привести к неэффективной работе двигателя, увеличению расхода топлива и повышению уровня дымности выхлопа.
| Этап | Описание действий | Необходимые инструменты |
|---|---|---|
| Диагностика | Проверка работы датчика с помощью мультиметра | Мультиметр, отвертка, ключи |
| Замена | Снятие старого датчика и установка нового | Новый датчик, ключи, герметик |
| Тестирование | Проверка работы нового датчика после установки | Мультиметр, диагностический сканер |
Интересные факты
Вот несколько интересных фактов о датчике рампы КамАЗ Cummins, связанных с его диагностикой и заменой:
Функция датчика рампы: Датчик рампы на двигателях Cummins отвечает за измерение давления топлива в рампе, что критически важно для обеспечения оптимальной работы двигателя. Он помогает контролировать подачу топлива и предотвращает его недостаток или избыток, что может привести к снижению мощности или повреждению двигателя.
Диагностика с помощью OBD-II: Современные системы диагностики позволяют считывать коды ошибок, связанные с работой датчика рампы, с помощью OBD-II сканеров. Это значительно упрощает процесс диагностики, так как механик может быстро определить, есть ли проблемы с датчиком или другими компонентами топливной системы.
Процесс замены: Замена датчика рампы на двигателях Cummins может быть выполнена относительно быстро, но требует соблюдения определенных шагов, таких как сброс давления в топливной системе и использование герметиков для предотвращения утечек. Неправильная установка может привести к серьезным проблемам, поэтому важно следовать рекомендациям производителя и использовать оригинальные запчасти.
Симптомы неисправности и коды ошибок
Неисправность датчика давления в топливной рампе можно определить по изменениям в работе автомобиля. Первым сигналом о проблеме часто становится трудность с запуском двигателя, особенно в горячем состоянии. Это связано с тем, что топливо в рампе не удерживает давление, или электронный блок управления (ЭБУ) не фиксирует его наличие, что мешает открытию форсунок.
Во время движения автомобиль может неожиданно терять мощность. Двигатель может перейти в «аварийный режим» (Limp Mode), при котором ограничиваются обороты, и разгон становится невозможным. Это защитная реакция системы на значительное расхождение между необходимым и фактическим давлением топлива.
Нестабильная работа на холостом ходу — еще один признак неисправности. Обороты могут колебаться, двигатель может глохнуть при отпускании акселератора или, наоборот, резко увеличивать обороты (кратковременное повышение). Также может наблюдаться повышенная дымность выхлопа черного или серого цвета, что свидетельствует о нарушении пропорций в топливовоздушной смеси.
Диагностика сканером
Наиболее эффективным способом диагностики проблемы является использование диагностического сканера. Для двигателей Cummins применяются протоколы J1939 или специализированные программы, такие как Insite, Jaltest, а также отечественные решения. При сканировании системы важно обращать внимание на параметры в режиме реального времени.
Запустите двигатель и следите за показателем «Давление в рампе» (Rail Pressure). На холостом ходу это значение должно находиться в пределах 250-300 бар, в зависимости от конкретной модификации. При резком нажатии на педаль акселератора давление должно быстро увеличиваться до 1000-1200 бар и выше. Если на графике наблюдаются провалы, «пилы» или показания остаются на нуле, это может указывать на неисправность датчика.
Сканер также предоставит коды ошибок, хранящиеся в памяти ЭБУ. Для системы Cummins ISBe наиболее распространены следующие коды, указывающие на неисправности датчика рампы:
- Код 145 (Низкий уровень сигнала в цепи датчика давления в рампе).
- Код 146 (Высокий уровень сигнала в цепи датчика давления в рампе).
- Код 147 (Неисправность цепи датчика давления в рампе).
- Код 263 (Фактическое давление в рампе выше желаемого, что может быть связано с залипанием клапана или ошибкой датчика).
Если сканер выдает код 145 или 146, это чаще всего свидетельствует о наличии электрической проблемы: обрыве провода, коротком замыкании на массу или на борт, либо о полном выходе из строя самого датчика. Код 147 может указывать на несоответствие показаний датчика с работой других систем, например, при открытии клапана SCV.
Проверка мультиметром
Если у вас нет диагностического сканера, начальную проверку электрической системы можно выполнить с помощью мультиметра. Для этого найдите электрический разъем датчика рампы, который обычно имеет три контакта. Проверку следует проводить при выключенном зажигании, предварительно отсоединив разъем.
Важно прозвонить провода от разъема ЭБУ до разъема датчика, чтобы выявить возможные обрывы. Также необходимо убедиться в отсутствии короткого замыкания на массу. Сопротивление датчика между контактами питания и сигнала не имеет четко установленного значения в Ом, так как это активный элемент. Однако проверка на короткое замыкание обязательна.
Алгоритм замены датчика давления рампы
Замена датчика давления топлива на двигателе Cummins ISBe требует внимательности и соблюдения чистоты. Даже небольшие загрязнения в системе высокого давления могут привести к заклиниванию плунжерных пар ТНВД или распылителей форсунок. Работы лучше проводить в чистом помещении или под навесом, защищая открытые топливные магистрали.
Перед началом работ необходимо сбросить давление в топливной системе. На исправном двигателе это можно сделать, выдернув реле топливного насоса и прокручивая стартер несколько секунд, пока двигатель не заглохнет. Если двигатель не запускается, давление можно сбросить, осторожно ослабив гайку на одном из топливопроводов высокого давления, предварительно подложив ветошь для сбора топлива.
Затем отсоедините электрический разъем от датчика. Он может быть зафиксирован пластиковой защелкой, которую нужно аккуратно отжать. После этого с помощью ключа нужного размера (чаще всего 27 мм или специального ключа) выкрутите датчик из корпуса рампы. При выкручивании может вытекать топливо, поэтому будьте готовы быстро закрыть отверстие чистой ветошью или пальцем в перчатке.
Перед установкой нового датчика его следует смазать чистым моторным или трансмиссионным маслом в области уплотнительного кольца. Это поможет избежать повреждения резины при закручивании и обеспечит герметичность. Закручивайте датчик с соблюдением рекомендованного момента затяжки, который обычно составляет 30-40 Нм. Перетяжка может привести к деформации корпуса и выходу из строя чувствительного элемента, а недотяжка — к утечке топлива.
| Этап | Действие | Важная деталь |
|---|---|---|
| Демонтаж | Откручивание датчика | Следить за чистотой ветоши |
| Установка | Монтаж нового датчика | Смазать уплотнение маслом |
| Финал | Прокачка системы | Проверить на утечки |
После установки подключите электрический разъем и надежно его закрепите. Затем подключите аккумулятор. Перед запуском двигателя рекомендуется несколько раз включить зажигание (не запуская стартер), чтобы топливный насос низкого давления заполнил рампу и выгнал воздух. После 3-4 циклов включения зажигания можно пробовать запускать двигатель.
Прокачка системы и удаление воздуха
Попадание воздуха в систему Common Rail недопустимо. Воздушные пробки могут вызвать нестабильную работу, шум от топливного насоса высокого давления и даже кавитационное разрушение его поверхностей. После замены датчика системе нужно время для заполнения топливом.
Если двигатель не запускается с первой попытки, не рекомендуется крутить стартер более 10-15 секунд. Лучше сделать перерыв, дать стартеру остыть и попробовать снова. В некоторых случаях может потребоваться принудительная прокачка через диагностический сканер, если конструкция насоса не позволяет быстро удалить воздух самотеком.
Типичные ошибки при диагностике и ремонте
Ремонт топливной системы дизельного двигателя требует высокой квалификации. Часто попытки сэкономить или спешка ухудшают ситуацию. Ниже представлены распространенные ошибки, совершаемые при работе с датчиком рампы на автомобилях КамАЗ.
- Пренебрежение чистотой при замене — замена датчика «на коленке» без тщательной очистки рампы вокруг отверстия. Попадание грязи внутрь системы действует как абразив и может привести к поломке ТНВД и форсунок, стоимость которых значительно превышает цену датчика.
- Замена датчика без проверки проводки — установка нового сенсора при поврежденной проводке или окисленных контактах. Это может привести к быстрому выходу из строя исправной детали или отсутствию эффекта от ремонта.
- Применение герметиков на резьбе — некоторые мастера пытаются уплотнить соединение герметиком или лентой ФУМ. Это строго запрещено, так как частицы герметика могут попасть в топливную систему. Датчик предназначен для уплотнения исключительно резиновым кольцом.

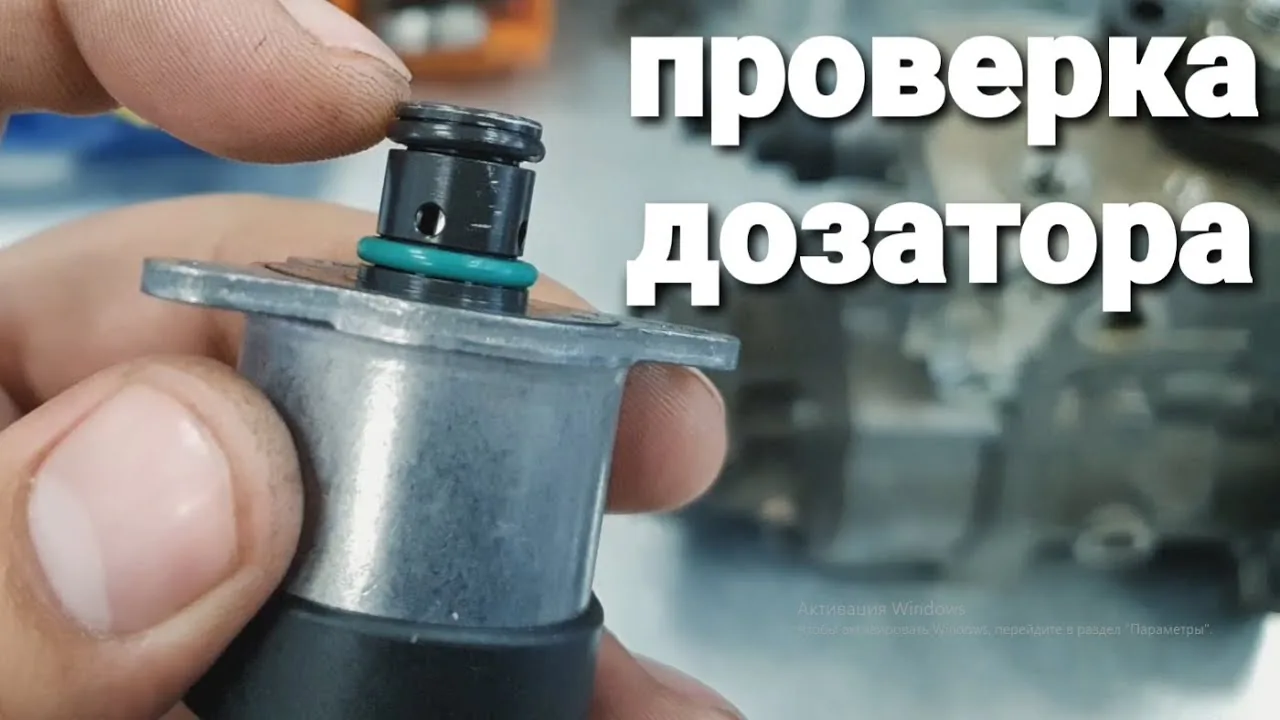

- Неправильная диагностика клапана SCV — симптомы неисправности регулятора давления (клапана на ТНВД) и датчика рампы часто схожи. Замена датчика при неисправном клапане не решит проблему и приведет к ненужным расходам.
Важно помнить, что топливная система Common Rail — это высокоточный механизм. Давление в 1600 бар способно резать металл, поэтому требования к чистоте топлива и отсутствию абразивных частиц крайне высоки. Каждая манипуляция должна проводиться с учетом микроскопической чистоты.
⚠️ Внимание: Если на фильтре тонкой очистки или в корпусе датчика обнаружена металлическая стружка, простая замена сенсора не решит проблему. Необходима полная промывка бака, магистралей и, возможно, ремонт ТНВД.
Качество дизельного топлива имеет решающее значение для срока службы датчика. Парафины и вода в некачественном топливе могут вызвать коррозию контактов или механическое заклинивание чувствительного элемента. Рекомендуется регулярно менять топливные фильтры и использовать проверенные заправки.
Эксплуатация и профилактика системы топливоподачи
Для увеличения срока службы датчика давления рампы и всей топливной системы в целом необходимо соблюдать ряд профилактических рекомендаций. Регулярное техническое обслуживание автомобиля предотвращает неожиданные поломки в пути. В первую очередь это касается своевременной замены топливных фильтров.
Фильтр грубой очистки (отстойник) и фильтр тонкой очистки должны заменяться в соответствии с установленным регламентом, а в условиях эксплуатации в России — даже чаще. Забитый фильтр создает разрежение на входе в топливный насос высокого давления (ТНВД), что может привести к подсосу воздуха через микротрещины и неправильным показаниям датчика давления.
Важно следить за состоянием электрических разъемов. Влага и вибрация — главные враги контактов. Рекомендуется раз в сезон снимать разъемы, проверять их на наличие окислов и обрабатывать специальным спреем для контактов (Contact Cleaner). Это поможет избежать ошибок, связанных с низким или высоким уровнем сигнала.
Если автомобиль долго не используется, желательно обработать топливную систему присадками, предотвращающими окисление дизельного топлива и коррозию бака. Конденсат, образующийся на стенках бака при перепадах температур, может попасть в рампу и вызвать коррозию внутренних компонентов датчика.
При первых признаках нестабильной работы двигателя не стоит откладывать диагностику. Продолжение эксплуатации с неисправным датчиком рампы может привести к работе двигателя в неэффективных режимах, что увеличивает температурную нагрузку на поршневую группу. В долгосрочной перспективе это может потребовать капитального ремонта двигателя.
Знание основ диагностики и понимание принципов работы системы Common Rail позволяет водителю КамАЗа чувствовать себя более уверенно. Датчик давления рампы — это «глаз» системы, и его исправность обеспечивает корректную работу всего «организма» двигателя Cummins. Использование качественных запчастей и чистого топлива — два ключевых условия для долгой службы этого узла.
В заключение, датчик давления топлива рампы на КамАЗ Cummins — надежный, но чувствительный элемент. Его замена не представляет технической сложности, но требует внимательности. Соблюдение чистоты, использование оригинальных запчастей и грамотная диагностика помогут быстро вернуть автомобиль в рабочее состояние и избежать дорогостоящего ремонта смежных систем.
Рекомендации по выбору качественного датчика
Выбор качественного датчика рампы для двигателей КамАЗ с системой Cummins является ключевым этапом в обеспечении надежной работы автомобиля. При покупке датчика необходимо учитывать несколько важных факторов, которые помогут избежать проблем в будущем и гарантировать оптимальную производительность двигателя.
1. Оригинальность и совместимость
Первое, на что стоит обратить внимание, это оригинальность запчасти. Использование оригинальных датчиков, рекомендованных производителем, обеспечивает максимальную совместимость с двигателем и его системами. Оригинальные детали проходят строгий контроль качества и имеют гарантии от производителя. Если вы решите приобрести неоригинальный датчик, убедитесь, что он полностью совместим с вашим двигателем и соответствует всем техническим требованиям.
2. Репутация производителя
Выбирая датчик, важно обратить внимание на репутацию производителя. Известные бренды, которые зарекомендовали себя на рынке, обычно предлагают более надежные и качественные изделия. Ознакомьтесь с отзывами других пользователей и рейтингами производителей, чтобы сделать обоснованный выбор.
3. Технические характеристики
При выборе датчика рампы необходимо учитывать его технические характеристики, такие как диапазон измерений, точность и время отклика. Эти параметры влияют на эффективность работы двигателя и его экономичность. Убедитесь, что выбранный вами датчик соответствует требованиям вашего двигателя и способен работать в условиях, в которых будет эксплуатироваться автомобиль.
4. Гарантия и сервисное обслуживание
Наличие гарантии на датчик также является важным аспектом. Качественные производители предоставляют гарантию на свою продукцию, что свидетельствует о доверии к своему товару. Кроме того, стоит обратить внимание на наличие сервисного обслуживания и возможности возврата или обмена в случае неисправности.
5. Цена
Цена датчика рампы может варьироваться в зависимости от производителя и качества. Не стоит экономить на этом компоненте, так как низкая цена может свидетельствовать о низком качестве. Однако и завышенные цены не всегда гарантируют высокое качество. Сравните цены на аналогичные модели от разных производителей и выберите оптимальный вариант, который соответствует вашему бюджету и требованиям.
6. Условия эксплуатации
Также важно учитывать условия эксплуатации автомобиля. Если ваш КамАЗ будет использоваться в тяжелых условиях, таких как частые поездки по бездорожью или в условиях низких температур, выбирайте датчик, который способен работать в таких условиях. Некоторые производители предлагают специальные модели, адаптированные для экстремальных условий эксплуатации.
Следуя этим рекомендациям, вы сможете выбрать качественный датчик рампы для вашего КамАЗ с двигателем Cummins, что обеспечит надежную и эффективную работу автомобиля на протяжении долгого времени.
Сравнение оригинальных и аналоговых запчастей
При выборе запчастей для замены датчика рампы на двигателе КамАЗ с системой Cummins, важно учитывать различия между оригинальными и аналоговыми компонентами. Оригинальные запчасти производятся непосредственно заводом-изготовителем и, как правило, имеют высокое качество и надежность. Они проходят строгий контроль качества и соответствуют всем стандартам, установленным для данной модели. Использование оригинальных запчастей гарантирует, что они идеально подойдут для вашего двигателя и будут работать в оптимальном режиме.
С другой стороны, аналоговые запчасти могут предложить более низкую цену, что делает их привлекательными для многих владельцев автомобилей. Однако, стоит учитывать, что качество таких запчастей может варьироваться. Некоторые производители аналогов могут использовать менее качественные материалы или не соблюдать технологические процессы, что может привести к быстрому износу или даже поломке. Важно тщательно выбирать производителей аналоговых запчастей и обращать внимание на отзывы других пользователей.
При сравнении оригинальных и аналоговых запчастей стоит также учитывать срок службы и гарантию. Оригинальные датчики рампы, как правило, имеют более длительный срок службы и могут быть обеспечены гарантией от производителя. Аналоговые запчасти могут не иметь такой же гарантии, и в случае их поломки, вам, возможно, придется снова тратиться на замену.
Кроме того, оригинальные запчасти часто имеют более точные характеристики, что особенно важно для работы двигателя. Неправильный датчик может привести к неправильной работе системы впрыска, что в свою очередь может вызвать увеличение расхода топлива, ухудшение динамики автомобиля и даже повреждение двигателя.
В заключение, выбор между оригинальными и аналоговыми запчастями для датчика рампы КамАЗ Cummins должен основываться на ваших потребностях и бюджете. Если вы стремитесь к максимальной надежности и долговечности, лучше отдать предпочтение оригинальным запчастям. Если же вы ограничены в средствах, выбирайте проверенные бренды аналогов, чтобы минимизировать риски и обеспечить надежную работу вашего автомобиля.
Обзор популярных производителей датчиков давления
Датчики давления рампы являются важными компонентами в системах впрыска дизельных двигателей, таких как двигатели Cummins, устанавливаемые на грузовики КамАЗ. Эти устройства отвечают за измерение давления топлива в рампе, что критически важно для обеспечения оптимальной работы двигателя. На рынке представлено множество производителей, предлагающих датчики давления, и выбор качественного устройства может значительно повлиять на производительность и надежность вашего автомобиля.
Одним из наиболее известных производителей датчиков давления является компания Bosch. Bosch предлагает широкий ассортимент датчиков, которые отличаются высокой точностью и надежностью. Эти датчики часто используются в оригинальных комплектациях автомобилей и имеют хорошую репутацию среди механиков и владельцев автомобилей.
Другим популярным производителем является Delphi. Датчики давления от Delphi также отличаются высоким качеством и долговечностью. Они разрабатываются с учетом современных технологий и могут использоваться как в оригинальных, так и в альтернативных системах впрыска. Продукция Delphi часто выбирается за ее доступность и хорошее соотношение цены и качества.
Компания VDO также занимает значительное место на рынке датчиков давления. Датчики VDO известны своей надежностью и точностью измерений. Они часто используются в различных отраслях, включая автомобильную, и могут похвастаться долгим сроком службы. VDO предлагает как оригинальные, так и совместимые решения, что делает их продукцию доступной для широкого круга потребителей.
Не стоит забывать и о компании Wabco, которая специализируется на производстве компонентов для коммерческого транспорта. Датчики давления Wabco отличаются высокой устойчивостью к внешним воздействиям и могут работать в сложных условиях. Это делает их идеальными для использования в грузовых автомобилях, таких как КамАЗ.
Кроме того, стоит упомянуть о производителе Siemens, который также предлагает датчики давления, подходящие для дизельных двигателей. Продукция Siemens известна своей инновационной технологией и высоким качеством, что позволяет обеспечить надежную работу системы впрыска.
При выборе датчика давления для вашего КамАЗ с двигателем Cummins важно учитывать не только производителя, но и совместимость с конкретной моделью двигателя. Рекомендуется обращаться к рекомендациям производителя и консультироваться с опытными механиками, чтобы избежать проблем с установкой и эксплуатацией. Качественный датчик давления поможет обеспечить стабильную работу двигателя, снизить расход топлива и увеличить срок службы автомобиля.
Отзывы и рекомендации пользователей
Датчик рампы на двигателях КамАЗ с системой Cummins играет ключевую роль в обеспечении правильной работы топливной системы. Пользователи, имеющие опыт эксплуатации этих двигателей, часто делятся своими впечатлениями и рекомендациями по поводу работы датчика, его диагностики и замены.
Многие владельцы отмечают, что своевременная диагностика датчика рампы позволяет избежать серьезных проблем с двигателем. Например, при первых признаках нестабильной работы двигателя, таких как перебои в работе, увеличение расхода топлива или трудности с запуском, рекомендуется проверить состояние датчика. Некоторые пользователи советуют использовать специализированные диагностические приборы, которые могут точно определить работоспособность датчика и его влияние на общую производительность двигателя.
Что касается замены датчика, то здесь мнения пользователей также разделяются. Некоторые считают, что замена датчика может быть выполнена самостоятельно, если есть базовые навыки работы с автомобилем и необходимый инструмент. В этом случае важно следовать инструкциям производителя и соблюдать все меры предосторожности. Однако многие рекомендуют обращаться к профессионалам, особенно если у водителя нет достаточного опыта. Это поможет избежать дополнительных проблем и гарантирует, что замена будет выполнена качественно.
Пользователи также подчеркивают важность выбора качественных запчастей. На рынке представлено множество аналогов, но не все они могут гарантировать такую же надежность, как оригинальные детали. Рекомендуется приобретать датчики только у проверенных поставщиков и обращать внимание на отзывы о конкретных моделях. Некоторые владельцы делятся опытом, что использование неоригинальных запчастей иногда приводит к более частым поломкам и необходимости повторной замены.
Кроме того, в отзывах часто упоминается о необходимости регулярного обслуживания и проверки всех компонентов топливной системы, включая датчик рампы. Это поможет не только продлить срок службы датчика, но и улучшить общую производительность двигателя. Пользователи советуют проводить диагностику не реже одного раза в год, особенно перед началом сезона активной эксплуатации.
В заключение, отзывы пользователей о датчике рампы КамАЗ Cummins подчеркивают важность его роли в работе двигателя и необходимость внимательного отношения к его состоянию. Своевременная диагностика, качественная замена и регулярное обслуживание помогут избежать серьезных проблем и обеспечат надежную работу автомобиля на долгие годы.
