В данной статье мы подробно рассмотрим датчик включения вентилятора на двигателе Cummins ISBe, который играет ключевую роль в поддержании оптимальной температуры работы двигателя. Правильная диагностика и своевременная замена этого компонента могут предотвратить перегрев и серьезные повреждения двигателя, что в свою очередь обеспечит надежность и долговечность работы вашего автомобиля КамАЗ. Мы предоставим вам полную инструкцию по проверке датчика, включая методы диагностики, коды ошибок и параметры срабатывания, а также пошаговое руководство по замене, что поможет вам эффективно справиться с этой задачей.
Принцип работы и типы датчиков на Cummins ISBe
Система управления двигателем Cummins использует данные о температуре охлаждающей жидкости для включения вентилятора. На двигателях серии ISBe, которые широко применяются в автомобилях КамАЗ, чаще всего устанавливаются двухконтактные датчики температуры. Они работают на основе изменения сопротивления в зависимости от температуры. Электронный блок управления (ЭБУ) постоянно считывает эти данные и, когда температура достигает установленного порога, подает напряжение на катушку электромагнитной муфты. В отличие от механических термомуфт, здесь управление полностью электронное, что обеспечивает высокую точность, но требует исправности электрической цепи.
Важно различать датчик температуры охлаждающей жидкости (Coolant Temperature Sensor), который передает информацию на приборную панель и в ЭБУ для корректировки топливоподачи, и датчик, отвечающий за включение вентилятора. На многих модификациях Cummins ISBe эту функцию выполняет тот же датчик температуры, сигнал с которого считывается контроллером. Однако существуют версии с дополнительными температурными сенсорами, установленными в радиаторе, или отдельными термовыключателями в патрубках. Крайне важно точно определить тип установленной системы, так как методы диагностики могут существенно различаться.
Конструктивные особенности сенсоров
Датчики в системе охлаждения Cummins — это герметичные устройства с резьбовым соединением, обычно под ключ 19 или 24. Внутри них находится терморезистивный элемент, сопротивление которого уменьшается при повышении температуры (NTC-тип) или увеличивается (PTC-тип). В продукции Cummins преимущественно используются NTC-элементы. Электрический разъем защищен от влаги и загрязнений, но со временем контакты могут окисляться, что приводит к искажению показаний. Корпус датчика изготавливается из латуни или нержавеющей стали, что обеспечивает его устойчивость к коррозии в агрессивной среде антифриза.
В системах с электромагнитной муфтой сигнал от датчика передается в ЭБУ, который учитывает множество других параметров, таких как скорость вращения коленвала, положение педали акселератора и температура наддувочного воздуха. Если ЭБУ получает сигнал о высокой температуре, но муфта не активируется, проблема может быть не в датчике, а в цепи управления или исполнительном механизме. Модели двигателей ISBe 4.5 и ISBe 6.7 могут отличаться по программному обеспечению, что влияет на температурные пороги срабатывания.
| Параметр | Стандартное значение | Критическое значение |
|---|---|---|
| Температура начала включения | 88–92 °C | Выше 95 °C |
| Температура полного включения | 95–98 °C | Выше 100 °C |
| Сопротивление при 25 °C | 2.0–3.0 кОм | Отклонение >10% |
Интересные факты
Вот несколько интересных фактов о датчике включения вентилятора на двигателях КамАЗ с двигателями Cummins:
Функция и важность: Датчик включения вентилятора играет ключевую роль в поддержании оптимальной температуры двигателя. Он контролирует работу вентилятора охлаждения, включая его при повышении температуры охлаждающей жидкости. Это помогает предотвратить перегрев двигателя и обеспечивает его эффективную работу.
Диагностика и параметры: Современные системы диагностики позволяют не только проверять работоспособность датчика, но и считывать параметры его работы через бортовой компьютер. Это включает в себя такие данные, как температура охлаждающей жидкости и состояние вентилятора, что значительно упрощает процесс диагностики и обслуживания.
Замена и обслуживание: Замена датчика включения вентилятора — это относительно простая процедура, которую можно выполнить самостоятельно. Однако важно использовать оригинальные запчасти или качественные аналоги, так как некачественные датчики могут привести к неправильной работе системы охлаждения и, как следствие, к серьезным повреждениям двигателя.
Симптомы неисправности и предварительная диагностика
Первым признаком неисправности датчика или его управляющей цепи является постоянная работа вентилятора на максимальных оборотах или полное отсутствие его работы при нагретом двигателе. Если вентилятор вращается без остановки, это может указывать на короткое замыкание в цепи датчика или неисправность электронного блока управления (ЭБУ), который переходит в аварийный режим «безопасности», включая вентилятор постоянно. Если вентилятор не активируется даже при температуре выше 95 градусов, необходимо немедленно остановиться, так как существует риск перегрева.

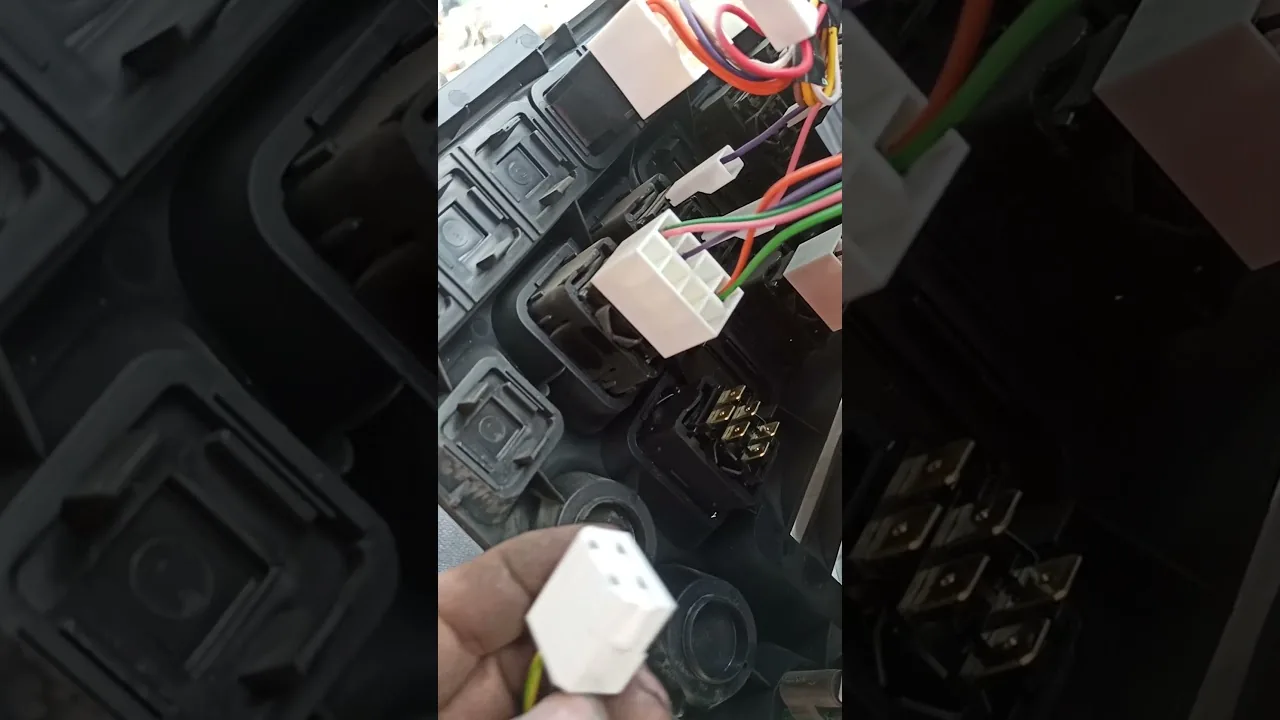

Диагностику следует начинать с визуального осмотра электрических соединений и проводов. Часто провода перетираются о раму или двигатель, особенно в местах изгибов жгутов. Окисление контактов в разъеме датчика — распространенная проблема, приводящая к увеличению переходного сопротивления и искажению сигнала. Проверка целостности изоляции и плотности соединений позволяет исключить простые механические неисправности перед проведением более глубокой инструментальной диагностики.
Проверка электрической цепи мультиметром
Для точного определения неисправности вам понадобится цифровой мультиметр. В первую очередь проверьте напряжение на разъеме датчика при включенном зажигании. На одном из контактов должно быть опорное напряжение (обычно 5 Вольт), а второй контакт соединен с «массой» или с входом ЭБУ. Если напряжение отсутствует, проверьте целостность проводов от ЭБУ к датчику. Отсутствие «массы» также может привести к неправильной работе системы, так как цепь окажется разомкнутой.
Следующим шагом измерьте сопротивление самого датчика. Для этого его нужно извлечь (предварительно слив охлаждающую жидкость или быстро демонтировав, чтобы минимизировать потери) и поместить в емкость с водой, нагревая ее вместе с термометром. Сопротивление должно плавно изменяться по мере нагрева. Резкие колебания или обрыв цепи указывают на неисправность датчика. На холодном двигателе сопротивление обычно составляет несколько килоом, а при нагреве до 90 градусов снижается до нескольких сотен Ом.
Особое внимание уделите проверке электромагнитной муфты. Даже если датчик и ЭБУ работают исправно, неисправная муфта не позволит вентилятору включиться. Проверка осуществляется путем подачи напряжения 12В (или 24В в зависимости от системы) непосредственно на разъем муфты при работающем двигателе. Если при подаче напряжения слышен щелчок и вентилятор начинает вращаться с усилием, это свидетельствует о том, что исполнительный механизм исправен, и проблема заключается в системе управления.
Программная диагностика и коды ошибок
Современные двигатели Cummins оснащены продвинутой системой самодиагностики, которая отслеживает аномалии в работе датчиков. Подключение диагностического сканера, например, INSITE или универсальных адаптеров с поддержкой протокола J1939, позволяет извлекать коды ошибок из памяти электронного блока управления (ЭБУ). Ошибки, связанные с температурными датчиками, обычно имеют префикс, указывающий на цепь сигнала (например, коды 145 или 147, в зависимости от конкретной калибровки).
При анализе данных в реальном времени (Live Data) можно наблюдать фактическую температуру, фиксируемую блоком управления. Если на приборной панели отображается 90 градусов, а сканер показывает -40 или +140 градусов, это сигнализирует о неисправности датчика или проводки. Значение -40 обычно указывает на разрыв цепи, тогда как 140+ свидетельствует о коротком замыкании. Сравнение показаний различных температурных датчиков в системе помогает более точно локализовать проблему.
Анализ кодов неисправностей
Коды ошибок системы охлаждения можно разделить на несколько типов: низкий уровень сигнала, высокий уровень сигнала и рациональность показаний. Код «низкий уровень сигнала» указывает на обрыв провода или неисправность датчика (бесконечное сопротивление). Код «высокий уровень сигнала» говорит о коротком замыкании на массу или внутри самого датчика. Коды рациональности возникают, когда данные от датчика температуры не соответствуют времени работы двигателя или другим параметрам.
В некоторых случаях проблему можно решить, восстановив контакт в разъеме или заменив участок проводки. После ремонта необходимо удалить коды ошибок и проверить систему в действии. Если ошибка появляется вновь сразу после сброса, диагностика продолжается. Если же ошибка проявляется спустя длительное время, возможно, это был временный сбой.
| Код ошибки (пример) | Описание | Вероятная причина |
|---|---|---|
| 145 / 1145 | Цепь датчика температуры, низкий уровень | Обрыв цепи, неисправен датчик |
| 147 / 1147 | Цепь датчика температуры, высокий уровень | Короткое замыкание на массу, неисправен датчик |
| 234 | Температура охлаждающей жидкости превышает норму | Неисправность системы охлаждения |
Технология замены датчика включения
Замена датчика включения вентилятора на двигателе Cummins ISBe требует соблюдения мер безопасности и определенной последовательности действий. Прежде чем начать, дождитесь полного остывания двигателя, чтобы избежать ожогов от горячей охлаждающей жидкости и паров. Также сбросьте давление в системе, аккуратно открыв крышку расширительного бачка (если это возможно) или подождав, пока система остынет.
Для замены вам понадобится стандартный набор инструментов, включая ключи для снятия защитных элементов, слива антифриза и выкручивания датчика. Подготовьте контейнер для сбора охлаждающей жидкости, так как при снятии датчика часть антифриза, скорее всего, вытечет. Рекомендуется заранее приобрести новый датчик и, при необходимости, новую уплотнительную прокладку или герметик, если конструкция этого требует.
Пошаговый алгоритм демонтажа и установки
Процесс замены датчика начинается с обеспечения доступа к нему. На двигателях КамАЗ с моторами Cummins датчик обычно находится в блоке цилиндров или в термостатическом корпусе. Возможно, потребуется снять воздушный патрубок, интеркулер или другие элементы, которые могут затруднять доступ. После этого нужно отсоединить электрический разъем датчика.
Следующий шаг — слить часть охлаждающей жидкости из радиатора или блока цилиндров через сливной кран, чтобы уровень жидкости оказался ниже места установки датчика. Это поможет избежать вытекания большого объема антифриза при демонтаже. Если слив жидкости невозможен, действуйте быстро и используйте заглушку для отверстия сразу после выкручивания датчика.
- Отсоедините минусовую клемму аккумулятора, чтобы избежать короткого замыкания при работе с электрическими компонентами.
- Слейте охлаждающую жидкость до уровня ниже расположения датчика.
- Отсоедините электрический разъем от датчика, предварительно отжав фиксатор.
- С помощью ключа нужного размера (обычно 19 или 24 мм) выкрутите датчик из его посадочного места.
- Очистите место установки от грязи, накипи и остатков старого герметика.
- Установите новый датчик, убедившись, что уплотнительное кольцо на месте, и затяните его с рекомендованным моментом.
- Подключите электрический разъем до характерного щелчка.
- Залейте охлаждающую жидкость до необходимого уровня и удалите воздушные пробки.
После установки нового датчика и заполнения системы антифризом запустите двигатель и прогрейте его до рабочей температуры. Важно следить за тем, чтобы в месте установки датчика не было течей. Как только температура достигнет порога срабатывания (обычно около 90-95 градусов), вентилятор должен включиться. Если этого не произошло, повторно проверьте цепь и проведите диагностику.
Типичные ошибки при ремонте системы охлаждения
При ремонте системы охлаждения двигателей Cummins часто возникают ошибки, которые могут привести к повторным поломкам или снижению эффективности работы. Понимание этих ошибок поможет сэкономить время и деньги. Профессиональные механики знают, что для системы охлаждения нужен комплексный подход, а не просто замена неисправной детали.
- Игнорирование удаления воздушных пробок — после замены датчика или добавления антифриза в системе могут оставаться пузырьки воздуха. Они препятствуют нормальной циркуляции жидкости и вызывают локальный перегрев, даже если датчик работает исправно. Правильный подход: прокачать систему, открыв клапаны для стравливания воздуха или дав двигателю поработать с открытой крышкой (осторожно) до выхода пузырей.
- Использование неподходящего антифриза — смешивание антифризов разных типов (например, G11 и G12) или применение водопроводной воды может привести к образованию накипи и коррозии. Это забивает соты радиатора и может вывести из строя датчики. Правильный подход: использовать только жидкости, рекомендованные производителем, и дистиллированную воду для разбавления концентрата.
- Некачественная запчасть — установка недорогих аналогов датчиков с некалиброванными характеристиками может привести к неправильному срабатыванию вентилятора. Правильный подход: использовать оригинальные запчасти Cummins или сертифицированные аналоги от известных брендов.
- Нарушение момента затяжки — перетяжка датчика может повредить его корпус или резьбу в блоке, а недотяжка может вызвать утечку антифриза. Правильный подход: соблюдать момент затяжки, указанный в руководстве, и использовать динамометрический ключ.
⚠️ Внимание: Никогда не открывайте крышку радиатора или расширительного бачка на горячем двигателе. Давление в системе может достигать нескольких атмосфер, и выброс кипятка может привести к серьезным ожогам.
⚠️ Внимание: При работе с электрооборудованием всегда отключайте массу аккумулятора. Короткое замыкание в жгутах Cummins может повредить дорогостоящий электронный блок управления (ЭБУ).
Обеспечение надежной работы системы охлаждения
Эффективность системы охлаждения напрямую влияет на стабильную работу двигателя Cummins. Регулярное техническое обслуживание, включая проверку уровня и состояния антифриза, чистоту радиатора и работоспособность датчиков, помогает избежать неожиданных поломок в пути. Датчик включения вентилятора — это небольшой, но важный элемент, защищающий двигатель от перегрева.
Своевременная замена неисправных компонентов и использование качественных расходных материалов увеличивает срок службы силового агрегата. Знание принципов работы системы и умение проводить базовую диагностику позволяют водителю или механику быстро выявлять и устранять неисправности, продолжая рейс без угрозы для техники. Соблюдение графика обслуживания — залог долгой и надежной работы грузовика.
Советы по выбору качественного датчика
При выборе датчика включения вентилятора для двигателей КамАЗ с установленными моторами Cummins важно учитывать несколько ключевых аспектов, чтобы обеспечить надежную и долговечную работу системы охлаждения. Качественный датчик не только гарантирует правильное срабатывание вентилятора, но и предотвращает перегрев двигателя, что может привести к серьезным повреждениям.
1. Совместимость с моделью двигателя
Первым шагом в выборе датчика является проверка его совместимости с конкретной моделью двигателя. Двигатели Cummins, установленные на различных моделях КамАЗ, могут иметь разные спецификации датчиков. Рекомендуется обращаться к технической документации или консультироваться с продавцом для получения информации о совместимых моделях.
2. Качество материалов
Качество материалов, из которых изготовлен датчик, играет важную роль в его долговечности. Лучше выбирать датчики, выполненные из устойчивых к коррозии и высокотемпературных материалов, таких как нержавеющая сталь или специальные сплавы. Это обеспечит надежную работу датчика в условиях высоких температур и влажности.
3. Производитель и репутация
Выбор датчика от известных и проверенных производителей может значительно снизить риск покупки некачественного товара. Изучите отзывы и рейтинги производителей, а также обратите внимание на наличие сертификатов качества. Известные бренды часто предлагают гарантии на свою продукцию, что также является важным фактором при выборе.
4. Технические характеристики
Обратите внимание на технические характеристики датчика, такие как диапазон рабочих температур, сопротивление и напряжение. Эти параметры должны соответствовать требованиям вашего двигателя. Неправильные характеристики могут привести к неправильной работе системы охлаждения и, как следствие, к перегреву двигателя.
5. Условия эксплуатации
Учитывайте условия эксплуатации автомобиля. Если КамАЗ используется в тяжелых условиях, таких как работа в пыльных или влажных местах, стоит выбирать датчики с повышенной защитой от внешних факторов. Это может включать в себя защиту от влаги и пыли, а также устойчивость к механическим повреждениям.
6. Цена и бюджет
Не стоит экономить на качестве датчика, однако и слишком высокая цена не всегда является гарантией надежности. Сравните цены на аналогичные модели от разных производителей и выберите оптимальный вариант, который соответствует вашему бюджету и требованиям.
Следуя этим рекомендациям, вы сможете выбрать качественный датчик включения вентилятора для вашего КамАЗ с двигателем Cummins, что обеспечит надежную работу системы охлаждения и продлит срок службы двигателя.
Рекомендации по производителям и моделям
При выборе датчика включения вентилятора для двигателей КамАЗ с установленными моторами Cummins важно учитывать несколько факторов, включая совместимость с конкретной моделью двигателя, качество и надежность производителя, а также отзывы пользователей. На рынке представлено множество производителей, предлагающих как оригинальные, так и неоригинальные запчасти, что может затруднить выбор.
Оригинальные датчики, как правило, имеют более высокую цену, но они гарантируют полное соответствие техническим требованиям и стандартам качества. Например, датчики от компании Cummins, которые поставляются непосредственно с двигателями, обеспечивают надежную работу и долгий срок службы. Они проходят строгий контроль качества и тестирование, что минимизирует риск поломок и сбоев в работе системы охлаждения.
Среди популярных производителей, предлагающих качественные неоригинальные датчики, можно выделить такие компании, как Wabco, Delphi и Hella. Эти бренды зарекомендовали себя на рынке автозапчастей и предлагают продукцию, которая соответствует высоким стандартам. Однако перед покупкой стоит ознакомиться с отзывами других владельцев КамАЗов, чтобы убедиться в надежности конкретной модели датчика.
При выборе датчика также важно учитывать его технические характеристики, такие как диапазон рабочих температур, тип подключения и размеры. Например, датчики с более широким диапазоном температур могут быть предпочтительнее для эксплуатации в условиях сильных морозов или жаркой погоды. Кроме того, стоит обратить внимание на материал корпуса датчика, который должен быть устойчив к коррозии и механическим повреждениям.
Рекомендуется приобретать датчики у проверенных поставщиков, которые могут предоставить гарантии на свою продукцию. Это поможет избежать покупки некачественных запчастей, которые могут привести к поломкам и дополнительным расходам на ремонт. Также стоит учитывать, что установка датчика должна производиться квалифицированным специалистом, чтобы избежать ошибок, которые могут негативно сказаться на работе системы охлаждения.
Обслуживание и профилактика датчика включения вентилятора
Обслуживание и профилактика датчика включения вентилятора являются важными аспектами, которые способствуют надежной работе системы охлаждения двигателя КамАЗ с двигателями Cummins. Датчик включения вентилятора отвечает за автоматическое управление работой вентилятора, что позволяет поддерживать оптимальную температуру двигателя и предотвращает его перегрев.
Первым шагом в обслуживании датчика является регулярная проверка его состояния. Это включает в себя визуальный осмотр на наличие механических повреждений, коррозии или загрязнений. Если датчик имеет видимые повреждения, его необходимо заменить, так как это может привести к неправильной работе системы охлаждения.
Также важно проверять электрические соединения датчика. Необходимо убедиться, что контакты чистые и надежно соединены. Плохой контакт может привести к сбоям в работе датчика и, как следствие, к неправильному включению или выключению вентилятора. Рекомендуется использовать специальный очиститель для контактов, чтобы удалить окислы и загрязнения.
Для диагностики работы датчика включения вентилятора можно использовать мультиметр. Сначала необходимо отключить датчик от электрической цепи и проверить его сопротивление при различных температурах. В норме сопротивление должно изменяться в зависимости от температуры охлаждающей жидкости. Если показания не соответствуют норме, датчик следует заменить.
Кроме того, стоит обратить внимание на работу самого вентилятора. Если вентилятор не включается при достижении критической температуры, это может указывать на неисправность датчика или самого вентилятора. В таком случае необходимо провести дополнительную диагностику, чтобы определить источник проблемы.
Профилактика также включает в себя регулярную проверку уровня охлаждающей жидкости и состояния радиатора. Нехватка жидкости или забитый радиатор могут привести к перегреву двигателя, что создаст дополнительную нагрузку на датчик включения вентилятора. Рекомендуется проводить замену охлаждающей жидкости согласно рекомендациям производителя, а также очищать радиатор от загрязнений.
В заключение, регулярное обслуживание и профилактика датчика включения вентилятора КамАЗ Cummins помогут избежать серьезных проблем с системой охлаждения двигателя. Следуя простым рекомендациям, можно значительно продлить срок службы как датчика, так и всего двигателя в целом.
Регулярные проверки и уход за системой охлаждения
Система охлаждения двигателя является одной из ключевых составляющих, обеспечивающих его надежную и эффективную работу. Важно помнить, что правильная эксплуатация и регулярные проверки системы охлаждения, включая датчик включения вентилятора, могут значительно продлить срок службы двигателя и предотвратить его перегрев.
Регулярные проверки системы охлаждения должны включать осмотр всех ее компонентов, таких как радиатор, термостат, насос охлаждающей жидкости и, конечно же, датчик включения вентилятора. Датчик отвечает за автоматическое включение вентилятора при достижении определенной температуры охлаждающей жидкости, что предотвращает перегрев двигателя. Если датчик работает неправильно, это может привести к недостаточному охлаждению, что в свою очередь может вызвать серьезные повреждения двигателя.
Для проверки работоспособности датчика включения вентилятора необходимо выполнить несколько шагов. Во-первых, следует визуально осмотреть датчик на наличие повреждений или коррозии. Во-вторых, можно провести тест с помощью мультиметра, чтобы убедиться, что он правильно реагирует на изменения температуры. Если при нагреве охлаждающей жидкости вентилятор не включается, это может свидетельствовать о неисправности датчика.
Кроме того, важно следить за состоянием охлаждающей жидкости. Она должна быть чистой и находиться на необходимом уровне. Загрязненная или недостаточная охлаждающая жидкость может негативно сказаться на работе всей системы охлаждения, включая датчик. Рекомендуется периодически заменять охлаждающую жидкость в соответствии с рекомендациями производителя, чтобы избежать образования отложений и коррозии.
Также стоит обратить внимание на состояние проводки и соединений, связанных с датчиком. Изношенные или поврежденные провода могут привести к неправильной работе датчика и, как следствие, к перегреву двигателя. Регулярная проверка и при необходимости замена проводки помогут избежать подобных проблем.
В заключение, регулярные проверки и уход за системой охлаждения, включая датчик включения вентилятора, являются важными аспектами обслуживания автомобиля КамАЗ с двигателем Cummins. Это не только обеспечивает надежную работу двигателя, но и способствует его долговечности. Не стоит забывать о профилактических мероприятиях, которые помогут избежать серьезных поломок и дорогостоящего ремонта в будущем.
Влияние неисправного датчика на работу двигателя
Неисправный датчик включения вентилятора на двигателе КамАЗ Cummins может существенно повлиять на работу всего двигателя и его систем. Основная функция данного датчика заключается в контроле температуры охлаждающей жидкости и активации вентилятора в зависимости от её показателей. Если датчик выходит из строя, это может привести к нескольким критическим последствиям.
Во-первых, при неисправности датчика может произойти постоянное включение или выключение вентилятора. Если вентилятор работает постоянно, это приводит к излишнему расходу топлива и повышенному износу электрических компонентов. В результате может возникнуть необходимость в более частой замене вентилятора и других связанных деталей.
Во-вторых, если датчик не срабатывает при повышении температуры охлаждающей жидкости, это может привести к перегреву двигателя. Перегрев, в свою очередь, может вызвать серьезные повреждения, такие как деформация головки блока цилиндров, повреждение поршней и даже поломку двигателя. Это не только увеличивает затраты на ремонт, но и может привести к длительному простою автомобиля.
Кроме того, неисправный датчик может вызвать неправильную работу системы охлаждения, что может привести к образованию накипи и коррозии в радиаторе и других компонентах системы. Это также может снизить эффективность охлаждения и привести к дополнительным проблемам с двигателем.
Важно отметить, что многие современные системы управления двигателем используют данные от датчика включения вентилятора для оптимизации работы двигателя. Неисправность датчика может привести к неправильным расчетам и, как следствие, к ухудшению общей производительности двигателя. Это может проявляться в снижении мощности, увеличении расхода топлива и ухудшении динамических характеристик автомобиля.
Таким образом, регулярная диагностика и замена неисправного датчика включения вентилятора являются важными мерами для поддержания надежной работы двигателя КамАЗ Cummins и предотвращения серьезных поломок. Рекомендуется проводить проверку состояния датчика в рамках планового технического обслуживания, чтобы избежать неприятных последствий в будущем.
