В данной статье мы подробно рассмотрим устройство, диагностику и замену датчика вискомуфты на автомобилях Камаз. Этот компонент играет ключевую роль в системе охлаждения двигателя, обеспечивая оптимальную работу вентилятора в зависимости от температуры. Правильная работа датчика не только предотвращает перегрев двигателя, но и способствует экономии топлива. Мы предоставим полную инструкцию по диагностике неисправностей, замене и регулировке датчика, а также таблицы температур и коды ошибок, что поможет владельцам и механикам быстро и эффективно решать возникающие проблемы.
Принцип работы и устройство системы охлаждения
Система охлаждения грузовиков КАМАЗ основана на принудительной циркуляции охлаждающей жидкости, интенсивность которой меняется в зависимости от тепловой нагрузки. Ключевым элементом этой системы является вентилятор, который может активироваться как механически с помощью вязкостной муфты, так и электрическим двигателем. В обоих случаях датчик температуры выполняет роль «глаза», предоставляя информацию о состоянии теплоносителя.
Механическая вискомуфта и термостатический датчик
На традиционных двигателях КАМАЗ-740 (атмосферных и ранних турбированных моделях) используется вязкостная муфта. В этой системе датчиком часто служит термостатический биметаллический элемент, встроенный в корпус муфты или размещенный в патрубке радиатора. Принцип работы основан на изменении объема специальной жидкости или деформации биметаллической пластины при нагревании.
Когда температура достигает заданного уровня, клапан открывается, и силиконовое масло поступает в рабочую полость муфты. Это приводит к сцеплению дисков, и крыльчатка вентилятора начинает вращаться с высокой скоростью, создавая мощный поток воздуха. Если датчик (термоэлемент) заедает в открытом положении, вентилятор будет работать постоянно, что увеличит расход топлива и повысит уровень шума. Если он заедает в закрытом положении, это может вызвать перегрев двигателя.
| Параметр | Описание | Рекомендации по диагностике и замене |
|---|---|---|
| Устройство | Датчик вискомуфты отвечает за контроль температуры и управление муфтой. | Проверка подключения и состояния проводки. |
| Признаки неисправности | Неправильная работа муфты, перегрев двигателя, шумы при работе. | Измерение сопротивления датчика, проверка на короткое замыкание. |
| Замена | Замена производится при выявлении неисправностей или при плановом ТО. | Использовать оригинальные запчасти, соблюдать порядок установки. |
Интересные факты
Вот несколько интересных фактов о датчике вискомуфты на Камазе:
Принцип работы: Датчик вискомуфты отвечает за контроль температуры охлаждающей жидкости и, в зависимости от её показателей, регулирует работу вискомуфты. Это позволяет оптимизировать охлаждение двигателя, предотвращая его перегрев и обеспечивая эффективную работу в различных условиях.
Диагностика неисправностей: Для диагностики датчика вискомуфты можно использовать мультиметр и сканер OBD-II. При неисправности датчика может возникнуть перегрев двигателя или, наоборот, недостаточное охлаждение, что может привести к серьезным повреждениям.
Замена и обслуживание: Замена датчика вискомуфты на Камазе обычно не требует сложных инструментов и может быть выполнена самостоятельно. Однако важно следить за состоянием соединений и проводки, так как они могут быть причиной неправильной работы датчика. Регулярное обслуживание системы охлаждения также помогает продлить срок службы датчика.
Электромагнитная муфта и электронный датчик
Современные двигатели, такие как КАМАЗ-740.63 и КАМАЗ-740.73, оснащены электромагнитной муфтой для активации вентилятора. В этой системе датчиком служит электронный терморезистор, который изменяет сопротивление в зависимости от температуры охлаждающей жидкости. Сигнал от датчика передается в блок управления двигателем (ЭБУ) или напрямую на реле, управляющее электромагнитом.
Когда температура достигает критического уровня, ЭБУ подает напряжение на обмотку электромагнита, расположенного перед шкивом коленчатого вала. Это создает магнитное поле, притягивающее якорь, связанный с вентилятором, что обеспечивает жесткую передачу крутящего момента. Точность срабатывания данной системы значительно выше, а управление может осуществляться программно, учитывая не только температуру, но и нагрузку на двигатель.
⚠️ Важно: Попытка отключить вентилятор или заблокировать муфту в холодном состоянии на современных двигателях Евро-4/Евро-5 может привести к быстрому повреждению сажевого фильтра (DPF) и катализатора из-за нарушения теплового режима выхлопных газов.
Диагностика неисправностей и проверка датчика
Перед заменой дорогостоящих компонентов важно точно определить источник неполадки. Часто проблема заключается не в датчике, а в проводах, окисленных контактах или неисправности реле. Первичный анализ можно провести визуально и с помощью простых измерительных инструментов.
Симптомы неисправности и визуальный осмотр
Первым сигналом о проблеме может быть неправильная работа вентилятора. Если он не включается при температуре выше 95 градусов или, наоборот, работает постоянно при холодном двигателе, это повод для проверки. Также стоит обратить внимание на индикаторы на приборной панели: если загорелась лампа аварийной температуры или появилось сообщение на дисплее бортовой системы (например, Bosch EDC7), это может указывать на неисправность в цепи датчика.

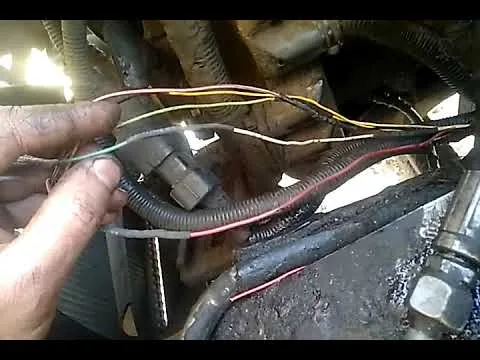

На начальном этапе визуального осмотра проверьте состояние проводов, идущих к датчику. На грузовиках КАМАЗ вибрация является основным врагом электрической системы. Провода могут износиться о корпус, а разъемы — окислиться или потерять контакт. Особое внимание следует уделить месту, где провод входит в корпус датчика, так как именно там часто нарушается герметичность и происходит окисление контактов.
Проверка мультиметром и тестирование
Для точного определения неисправностей вам понадобится мультиметр в режиме измерения сопротивления (Ом). Перед началом проверки убедитесь, что двигатель полностью остыл. Аккуратно извлеките датчик из гнезда, при этом рекомендуется слить часть охлаждающей жидкости или использовать специальный переходник.
Подключите щупы мультиметра к контактам датчика. При температуре около 20°C сопротивление исправного терморезистора должно составлять от 2 до 4 кОм (это может варьироваться в зависимости от модели двигателя и типа датчика). При нагреве датчика (например, погрузив его в горячую воду с термометром) сопротивление должно постепенно снижаться.
Если мультиметр фиксирует обрыв (бесконечность) или короткое замыкание (ноль), это указывает на неисправность датчика, который необходимо заменить. Если сопротивление изменяется, но вентилятор не запускается, проблема может быть в блоке управления или реле.
| Параметр | Нормальное состояние | Неисправность |
|---|---|---|
| Сопротивление при 20°C | 2.0 – 4.0 кОм | Обрыв или 0 Ом |
| Реакция на нагрев | Плавное снижение | Отсутствие изменений |
| Целостность корпуса | Без трещин | Нарушена герметичность |
Технология замены датчика и регулировка системы
Замена датчика температуры охлаждающей жидкости — задача, которую может выполнить опытный механик даже в полевых условиях. Однако она требует строгого соблюдения мер безопасности и четкого следования установленному порядку действий. Неправильная установка может вызвать утечку антифриза или привести к ошибочным показаниям системы.
Подготовка и демонтаж старого датчика
Работы следует выполнять только на холодном двигателе, чтобы избежать ожогов и повреждений патрубков под давлением. Сначала нужно понизить уровень охлаждающей жидкости ниже уровня установки датчика. Для этого откройте сливной кран на радиаторе или аккуратно снимите нижний патрубок, чтобы жидкость стекла в чистую емкость.
После обеспечения доступа к датчику (на некоторых моделях может потребоваться снять воздушный фильтр или патрубки турбонаддува) отсоедините электрический разъем. Затем с помощью ключа нужного размера (чаще всего 22, 24 или 30 мм) аккуратно выкрутите датчик из резьбового отверстия. Не забудьте о медной уплотнительной шайбе, если она предусмотрена в конструкции.
Установка нового элемента и проверка герметичности
Новый датчик должен соответствовать маркировке старого устройства. Перед установкой рекомендуется нанести тонкий слой термостойкого герметика на резьбу, хотя в большинстве случаев достаточно новой уплотнительной шайбы. Датчик необходимо закручивать с усилием, указанным в инструкции по эксплуатации (обычно 30-40 Нм), чтобы избежать повреждения резьбы в алюминиевом корпусе двигателя.
После установки подключите разъем и заполните систему охлаждающей жидкостью. Важно удалить воздушные пробки, открыв клапан в верхней части системы охлаждения (обычно это делается на термостате или верхнем патрубке радиатора). После запуска двигателя и его прогрева до рабочей температуры проверьте герметичность соединения и момент включения вентилятора.
⚠️ Внимание: Применение датчиков от легковых автомобилей или неоригинальных производителей с отличающимися температурными характеристиками может привести к неправильной работе двигателя и его перегреву.
Типичные ошибки и нюансы эксплуатации
В процессе обслуживания системы охлаждения грузовиков КАМАЗ механики часто совершают ошибки, которые могут свести на нет результаты ремонта или привести к повторным поломкам. Знание этих моментов поможет увеличить срок службы узла.
- Неправильный выбор антифриза — использование простой воды или недорогого тосола может вызвать коррозию датчика и образование накипи на его чувствительном элементе, что искажает показания температуры. Рекомендуется применять антифризы класса G12++ или G13, рекомендованные производителем.
- Недостаточная прокачка системы — если после замены датчика не удалить воздух из системы, пузырь газа может препятствовать контакту жидкости с датчиком, что приведет к занижению температуры. Важно тщательно прокачать систему через специальный клапан.
- Использование «народных» методов герметизации — применение пакли, масляной краски или обычного сантехнического герметика недопустимо, так как эти материалы могут растворяться в антифризе и забивать каналы системы охлаждения. Следует использовать только специализированные автомобильные герметики или медные шайбы.
- Необходимость проверки проводки — замена датчика без предварительной проверки цепи часто не дает результата, если проблема заключается в обрыве провода или окислении разъема. Всегда проверяйте целостность цепи «минус» и «плюс» до датчика.
Сравнение методов управления и совместимость
Разные поколения двигателей КАМАЗ требуют индивидуального подхода к диагностике и замене компонентов. Понимание различий между механическими и электронными системами помогает быстрее локализовать проблемы.
| Тип системы | Двигатели | Особенности замены |
|---|---|---|
| Механическая | 740.10, 7403.10 | Замена термостата в муфте |
| Электромагнитная | 740.30, 740.50 | Замена датчика и проверка реле |
| Электронная (ECU) | 740.63, 740.73 | Диагностика с помощью сканера |
Для двигателей с электронным управлением (Common Rail) важно не только заменить датчик, но и проверить наличие ошибок в памяти ЭБУ, которые могли накопиться из-за неисправного сенсора. Сброс ошибок осуществляется через диагностический разъем OBD-II или специализированный разъем КАМАЗ с помощью сканера, например, Диагност или OpenDiag.
Исправный датчик вискомуфты или вентилятора — залог стабильной температуры двигателя КАМАЗ в любых условиях эксплуатации. Регулярная проверка его работоспособности, особенно перед летним сезоном, помогает избежать серьезных поломок. Правильный выбор запасной части, использование качественных расходных материалов и соблюдение технологии замены обеспечивают надежную работу системы охлаждения на протяжении сотен тысяч километров.
Важно помнить, что система охлаждения работает в комплексе, и состояние радиатора, помпы и термостата также влияет на эффективность теплообмена. Комплексный подход к обслуживанию двигателя позволяет сэкономить топливо и продлить срок службы силового агрегата.
Рекомендации по выбору качественного датчика
При выборе датчика вискомуфты для автомобилей Камаз необходимо учитывать несколько ключевых аспектов, которые помогут обеспечить надежную и долговечную работу системы охлаждения двигателя. Качественный датчик не только гарантирует правильную работу вискомуфты, но и способствует общей эффективности работы двигателя и системы охлаждения.
1. Оригинальность запчасти: Первым и самым важным критерием является оригинальность датчика. Рекомендуется приобретать запчасти, которые имеют соответствующие сертификаты и соответствуют стандартам производителя. Оригинальные датчики, как правило, имеют более высокое качество и надежность, что снижает риск поломок и необходимости частой замены.
2. Совместимость с моделью автомобиля: Перед покупкой обязательно проверьте совместимость датчика с конкретной моделью вашего Камаза. Разные модели могут использовать различные типы датчиков, и установка неподходящего устройства может привести к неправильной работе системы охлаждения.
3. Качество материалов: Обратите внимание на материалы, из которых изготовлен датчик. Высококачественные датчики обычно изготавливаются из устойчивых к высоким температурам и коррозии материалов. Это обеспечивает их долговечность и надежность в условиях эксплуатации.
4. Производитель: Изучите репутацию производителя. Известные бренды, которые зарекомендовали себя на рынке автозапчастей, как правило, предлагают более качественные и надежные продукты. Чтение отзывов и рекомендаций других автовладельцев может помочь в выборе надежного производителя.
5. Гарантия и сервисное обслуживание: При покупке датчика стоит обратить внимание на наличие гарантии. Качественные производители часто предлагают гарантию на свою продукцию, что является дополнительным подтверждением надежности и качества запчасти. Также стоит узнать о возможности сервисного обслуживания и технической поддержки.
6. Цена: Не стоит забывать о цене. Слишком низкая стоимость может быть признаком низкого качества, в то время как слишком высокая цена не всегда гарантирует высокое качество. Рекомендуется сравнивать цены на аналогичные модели от разных производителей, чтобы найти оптимальное соотношение цены и качества.
Следуя этим рекомендациям, вы сможете выбрать качественный датчик вискомуфты для вашего Камаза, что обеспечит надежную работу системы охлаждения и продлит срок службы вашего автомобиля.
Обслуживание системы охлаждения и профилактика
Обслуживание системы охлаждения является важной частью ухода за автомобилем, особенно для таких тяжелых грузовиков, как Камаз. Вискомуфта, являющаяся ключевым элементом системы охлаждения, требует регулярного контроля и обслуживания для обеспечения эффективной работы двигателя и предотвращения перегрева.
Первым шагом в обслуживании системы охлаждения является регулярная проверка уровня охлаждающей жидкости. Необходимо следить за тем, чтобы уровень жидкости находился в пределах нормы, так как недостаток охлаждающей жидкости может привести к перегреву двигателя и выходу из строя вискомуфты. Рекомендуется проверять уровень жидкости не реже одного раза в месяц, особенно перед длительными поездками.
Также важно следить за состоянием радиатора и шлангов системы охлаждения. На радиаторе не должно быть повреждений, а шланги не должны иметь трещин или утечек. В случае обнаружения повреждений необходимо заменить соответствующие детали, чтобы избежать потери охлаждающей жидкости и перегрева двигателя.
Профилактика работы вискомуфты включает в себя проверку ее состояния и функциональности. Для этого можно провести визуальный осмотр на наличие утечек масла или других признаков износа. Важно также обратить внимание на шумы, которые могут указывать на неисправность вискомуфты. Если вискомуфта работает неправильно, это может привести к недостаточному охлаждению двигателя и его перегреву.
Для диагностики работы вискомуфты можно использовать специальные инструменты, такие как манометр для проверки давления в системе охлаждения. Если давление ниже нормы, это может свидетельствовать о проблемах с вискомуфтой или другими компонентами системы охлаждения.
Кроме того, рекомендуется периодически проводить замену охлаждающей жидкости, так как со временем она теряет свои свойства и может привести к коррозии элементов системы. Замена жидкости должна производиться в соответствии с рекомендациями производителя, обычно каждые 2-3 года.
В заключение, регулярное обслуживание системы охлаждения и вискомуфты в частности, является залогом надежной работы двигателя и предотвращения серьезных поломок. Следуя простым рекомендациям по уходу за системой охлаждения, можно значительно продлить срок службы автомобиля и обеспечить его бесперебойную работу.
Часто задаваемые вопросы и ответы
Какова роль датчика вискомуфты в системе охлаждения?
Датчик вискомуфты играет ключевую роль в системе охлаждения двигателя Камаз. Он отвечает за определение температуры охлаждающей жидкости и, в зависимости от полученных данных, регулирует работу вискомуфты. Это позволяет оптимизировать работу вентилятора, обеспечивая необходимый уровень охлаждения двигателя в различных режимах работы.
Каковы основные признаки неисправности датчика вискомуфты?
Неисправность датчика вискомуфты может проявляться через несколько признаков. К основным из них относятся:
- Перегрев двигателя: Если датчик не работает должным образом, это может привести к недостаточному охлаждению двигателя, что в свою очередь вызывает его перегрев.
- Неисправная работа вентилятора: Вентилятор может работать постоянно или, наоборот, не включаться при повышении температуры, что также указывает на проблемы с датчиком.
- Ошибки в бортовом компьютере: Современные модели Камаз могут выдавать коды ошибок, связанные с работой датчика вискомуфты, что также является признаком его неисправности.
Как провести диагностику датчика вискомуфты?
Диагностика датчика вискомуфты включает несколько этапов:
- Визуальный осмотр: Проверьте состояние проводки и разъемов датчика. Обратите внимание на наличие коррозии, повреждений или загрязнений.
- Проверка сопротивления: С помощью мультиметра измерьте сопротивление датчика при различных температурах. Сравните полученные значения с нормами, указанными в технической документации.
- Тестирование на автомобиле: Запустите двигатель и следите за поведением вентилятора. Если он не реагирует на изменения температуры, это может указывать на неисправность датчика.
Как заменить датчик вискомуфты?
Замена датчика вискомуфты требует соблюдения определенных шагов:
- Подготовка: Отключите аккумулятор и дайте двигателю остыть. Это предотвратит возможные травмы и повреждения.
- Снятие старого датчика: Найдите датчик вискомуфты, который обычно расположен вблизи радиатора или на блоке двигателя. Отсоедините разъем и аккуратно выкрутите датчик.
- Установка нового датчика: Установите новый датчик на место старого, убедившись, что он надежно закреплен. Подключите разъем и проверьте, чтобы все соединения были надежными.
- Тестирование: После замены датчика подключите аккумулятор и запустите двигатель. Убедитесь, что вентилятор работает корректно и нет ошибок на приборной панели.
Как выбрать качественный датчик вискомуфты?
При выборе датчика вискомуфты важно учитывать несколько факторов:
- Производитель: Отдавайте предпочтение известным и проверенным брендам, которые зарекомендовали себя на рынке запчастей для Камаз.
- Совместимость: Убедитесь, что выбранный датчик подходит для вашей модели Камаз. Проверьте номера запчастей и технические характеристики.
- Гарантия: Обратите внимание на наличие гарантии на запчасть. Это может свидетельствовать о качестве и надежности продукта.
