Датчик уровня топлива КАМАЗ 65115 и его проверка и ремонт

Опубликовано: 02.10.2026

Датчик уровня топлива на КАМАЗ 65115 играет ключевую роль в обеспечении эффективной работы автомобиля, позволяя водителю контролировать остаток топлива и избегать неожиданных остановок. В данной статье мы подробно рассмотрим процесс установки, проверки и ремонта этого важного элемента, предоставив схемы подключения и информацию о возможных кодах ошибок. Знание о том, как правильно диагностировать и калибровать датчик уровня топлива, поможет вам не только продлить срок службы автомобиля, но и существенно сэкономить на ремонте, устраняя неисправности самостоятельно.

Принцип работы и конструкция штатного датчика

В центре системы контроля находится реостатный датчик, установленный внутри топливного бака. Он состоит из нихромовой дорожки и подвижного ползунка, связанного с поплавком. При изменении уровня топлива поплавок перемещается, что меняет положение ползунка по резистивной дорожке. Это, в свою очередь, изменяет электрическое сопротивление в цепи. На модели КАМАЗ 65115 чаще всего используются датчики с диапазоном сопротивления 240–0 Ом (европейский стандарт) или 0–240 Ом (советский/российский стандарт). Это важно учитывать при выборе замены.

Электрическая схема и типы сигналов

Сигнал от датчика передается на указатель уровня топлива, который работает как амперметр, откалиброванный в литрах. В современных версиях с электронными блоками управления (ЭБУ) или дополнительными контроллерами, например, в системах мониторинга транспорта, сигнал может считываться одновременно. Важно учитывать, что падение напряжения на датчике зависит от его сопротивления. Если в цепи возникает дополнительный контакт или окисление, общее сопротивление изменяется, что искажает показания.

На некоторых моделях КАМАЗ 65115, оборудованных системой AdBlue или соответствующих стандартам евро-4/5, датчик уровня топлива может быть объединен с насосом и фильтром в один модуль. В таких случаях замена только резистивной части становится невозможной или крайне сложной, и потребуется замена всего узла. Стандартные топливные баки объемом 210 или 350 литров комплектуются датчиками соответствующей длины рычага. Установка короткого рычага на глубокий бак приведет к неправильным показаниям в нижней части шкалы.

⚠️ Внимание: При работе с топливным баком строго запрещено использовать искрящиеся инструменты. Пары дизельного топлива могут быть взрывоопасны. Перед демонтажем датчика убедитесь, что крышка бака открыта для проветривания, и рядом нет открытого огня.

Для диагностики необходимо знать номинальные значения сопротивления. При полном баке сопротивление должно быть минимальным (или максимальным, в зависимости от типа), а при пустом — наоборот. Промежуточные значения должны изменяться плавно. Резкие изменения показаний мультиметра при перемещении поплавка указывают на повреждение дорожки или износ графитового ползунка.

Параметр	Тип А (Стандарт)	Тип Б (Евро)
Полный бак	240 ± 12 Ом	3–7 Ом
Пустой бак	28–32 Ом	230–245 Ом

Интересные факты

Вот несколько интересных фактов о ремонте и настройке датчика уровня топлива на КАМАЗ 65115:

Принцип работы: Датчик уровня топлива на КАМАЗ 65115 обычно работает по принципу поплавкового механизма. Поплавок поднимается и опускается в зависимости от уровня топлива в баке, изменяя сопротивление в электрической цепи. Это позволяет точно определять уровень топлива и передавать информацию на приборную панель.
Частые неисправности: Одной из распространенных проблем с датчиком уровня топлива является загрязнение или заедание поплавка. Это может привести к неправильным показаниям уровня топлива. Регулярная проверка и очистка датчика могут значительно продлить его срок службы и обеспечить точность показаний.
Калибровка и настройка: После замены или ремонта датчика уровня топлива важно провести его калибровку. Это можно сделать с помощью специального оборудования или вручную, проверяя показания на приборной панели при разных уровнях топлива в баке. Правильная настройка гарантирует, что водитель всегда будет иметь актуальную информацию о количестве топлива в баке, что особенно важно для планирования поездок и предотвращения неожиданных остановок.

Диагностика неисправностей электрической цепи

Перед снятием бака или заглядыванием внутрь необходимо выполнить внешний осмотр цепи. Неисправность часто связана с окислением разъема под кабиной или поврежденным проводом на раме. Сначала проверьте предохранитель, отвечающий за работу приборной панели и датчиков. На модели КАМАЗ 65115 блок предохранителей расположен в нише справа от водителя или под панелью приборов, в зависимости от года выпуска автомобиля.

Проверка целостности проводки и контактов

Используйте мультиметр в режиме проверки проводимости для диагностики линии, соединяющей разъем бака и приборную панель. Сопротивление исправного провода не должно превышать 1-2 Ом. Обратите внимание на «массу» (минусовой провод). Плохой контакт массы может привести к нестабильным показаниям стрелки. Рекомендуется очистить контакты на кузове и баке, так как алюминиевые баки часто окисляются в местах крепления датчика.

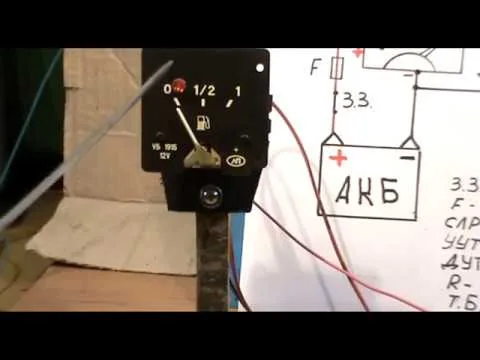

Если проводка в порядке, но стрелка не реагирует, выполните тест с имитацией работы датчика. Отключив разъем бака, подключите резистор соответствующего номинала (например, 240 Ом) между сигнальным проводом и массой. Если стрелка отклонилась — цепь исправна, и проблема в самом датчике. Если стрелка не реагирует — ищите неисправность в проводке или указателе на панели.

Визуальный осмотр жгута проводов от рамы к баку часто позволяет обнаружить повреждения. Из-за постоянных вибраций и работы подвески кабины провода подвергаются циклическим нагрузкам. Рекомендуется прозвонить каждый сантиметр жгута, особенно в местах, где он входит в гофру или резиновые втулки. Иногда внешняя изоляция может быть целой, а внутри медные провода уже повреждены.

Проверьте состояние клемм в разъеме: они не должны быть окислены или деформированы.
Убедитесь, что масса датчика надежно соединена с корпусом бака.
Осмотрите изоляцию проводов на наличие оплавлений или механических повреждений.
Проверьте предохранитель цепи приборной панели (обычно 5А или 10А).

Замена и установка датчика уровня топлива

Замена датчика требует частичного слива топлива или выполнения работы при минимальном уровне в баке. На модели КАМАЗ 65115 доступ к датчику обычно осуществляется через лючок в верхней части бака или через верхнее отверстие после снятия крышки. В некоторых версиях может потребоваться полное снятие бака, что является трудоемким процессом и требует подъемного оборудования или ямы.

Технология демонтажа и монтажа

Сначала отключите автомобиль от источника питания, сняв минусовую клемму аккумулятора. Затем отсоедините разъем от датчика. Если конструкция топливного бака это позволяет, выкрутите прижимное кольцо или болты, фиксирующие фланец датчика. При извлечении узла будьте осторожны, чтобы не повредить поплавок и рычаг, так как они легко деформируются. После этого аккуратно извлеките старый датчик, а отверстие бака закройте чистой тряпкой, чтобы предотвратить попадание посторонних частиц.

Установка нового датчика осуществляется в обратном порядке. Важно использовать качественную уплотнительную прокладку или герметик, устойчивый к дизельному топливу (например, анаэробный герметик с высокой степенью фиксации). Не применяйте силиконовые герметики, не предназначенные для агрессивных сред, так как они могут раствориться и загрязнить топливную систему. Болты крепления затягивайте равномерно, крест-накрест, чтобы избежать перекоса фланца.

После завершения сборки проверьте систему на герметичность. Залейте небольшое количество топлива или аккуратно создайте давление в баке и проверьте соединение на наличие подтеков. Убедившись в отсутствии утечек, подключите электрику и проведите калибровку. Неправильная установка может привести к подсосу воздуха в систему, что вызовет перебои в работе двигателя и потерю мощности.

⚠️ Важно: Не используйте для уплотнения фланца датчика обычные краски или нитрокраски. Они растворяются в дизельном топливе, что может привести к разгерметизации и загрязнению бака.

Этап	Действие	Инструмент
Демонтаж	Откручивание крепежа фланца	Торцевой ключ, вороток
Очистка	Удаление грязи и остатков герметика	Тряпка, скребок (осторожно)
Монтаж	Установка прокладки и затяжка	Динамометрический ключ (рекомендуется)

Калибровка и настройка показаний

После установки нового датчика часто возникают проблемы с показаниями стрелки. Например, при полном баке стрелка может указывать на 3/4, а индикатор низкого уровня топлива загорается, когда в баке еще остается четверть. Это связано с вариациями в характеристиках резистивных дорожек и механическими особенностями монтажа. На модели КАМАЗ 65115 с электронной панелью приборов (например, с новой комбинацией приборов) доступны как программная, так и механическая калибровка.

Методы корректировки показаний

Если на вашем автомобиле установлена механическая панель, корректировка показаний возможна только путем подгибания рычага поплавка, что изменяет его ход, или добавлением дополнительного сопротивления в цепь. Более эффективным решением будет подбор датчика с тем же номиналом, что и у оригинального. Для электронных панелей часто требуется вход в сервисный режим. Для этого нужно нажать и удерживать кнопку сброса суточного пробега при включении зажигания.

В сервисном меню найдите раздел «Калибровка датчиков» или «Уровень топлива». Обычно процедура требует наличия полного и пустого бака (или имитации соответствующих сопротивлений). Система запоминает значения сопротивления для точек «0» и «1», после чего линейно распределяет показания стрелки. Если войти в режим калибровки не удается, возможно, потребуется обновление прошивки панели приборов.

Если программная настройка невозможна, можно использовать дополнительный резистор. Если стрелка показывает неверные данные в одну сторону, резистор мощностью 1–2 Вт подключается параллельно или последовательно к датчику (в зависимости от типа схемы). Номинал резистора подбирается экспериментально, начиная с 10–20% от номинала датчика. Это позволяет сместить диапазон показаний в нужную сторону, хотя и не устраняет проблему нелинейности.

Типичные ошибки при обслуживании

В процессе ремонта и замены датчиков уровня топлива на КАМАЗ 65115 специалисты и владельцы часто совершают ошибки, которые могут свести на нет все усилия или привести к новым поломкам. Осознание этих ошибок поможет избежать повторного ремонта и продлить срок службы системы.

Пренебрежение чистотой бака — установка нового датчика в загрязненный бак, где на дне накопились парафин и шлам, может быстро вывести из строя новый резистор и вызвать засорение топливопроводов. Рекомендуется проверять состояние бака при каждой замене датчика.
Неправильный выбор герметика — использование обычного силикона или некачественного маслостойкого герметика может привести к его растворению в дизельном топливе. Это вызывает утечки и загрязнение топливной системы продуктами распада герметика.
Ошибочный подбор номинала — установка датчика с неправильным диапазоном сопротивления (например, 0–240 вместо 240–0) приведет к инверсии показаний: стрелка будет показывать полный бак при пустом и наоборот. Всегда проверяйте маркировку перед установкой.
Нарушение геометрии поплавка — во время монтажа легко повредить рычаг поплавка, что изменяет его ход и делает калибровку невозможной. Поплавок должен свободно перемещаться по всей длине, не касаясь стенок бака.

Кроме того, часто забывают проверить состояние разъема. Даже новый датчик не будет функционировать, если контакты окислились или пружинная клемма ослабла. Перед окончательной сборкой рекомендуется обработать контакты специальным спреем для очистки электрических соединений (Contact Cleaner).

Обслуживание и профилактика системы

Чтобы система контроля уровня топлива работала надежно, необходимо соблюдать определенные правила эксплуатации. Важнейшим из них является качество топлива. Заправка на ненадежных автозаправочных станциях, где топливо может содержать много воды и механических примесей, ускоряет коррозию топливного бака и окисление контактов датчика.

Регулярный визуальный осмотр проводки, соединяющей бак, особенно в весенне-осенний период, когда дороги обрабатываются реагентами, поможет выявить начальные признаки коррозии контактов. Рекомендуется один раз в год смазывать разъемы литиевой смазкой или специальными составами для защиты контактов. Также стоит периодически (каждые 30–50 тыс. км) проверять затяжку крепежа фланца датчика, так как вибрация может ослабить соединение.

Если автомобиль используется в условиях крайнего севера или в жарком климате, следует учитывать температурное расширение материалов. Зимой возможно примерзание поплавка к стенке бака из-за конденсата, что может привести к ложным показаниям до момента отогрева. Применение качественных зимних топливных присадок снижает риск образования парафиновых пробок и отложений на датчике.

Соблюдение этих рекомендаций поможет избежать неожиданных остановок из-за неверных показаний уровня топлива и обеспечит точный контроль расхода. Исправный датчик — это не только удобство, но и важный аспект безопасности и экономичности эксплуатации грузового автомобиля КАМАЗ 65115.

Советы по выбору качественного датчика

При выборе датчика уровня топлива для КАМАЗ 65115 важно учитывать несколько ключевых аспектов, которые помогут вам приобрести качественный и надежный компонент. В первую очередь, стоит обратить внимание на производителя. Известные бренды, зарекомендовавшие себя на рынке, обычно предлагают более высокое качество и надежность своих изделий. Рекомендуется выбирать датчики от проверенных компаний, которые имеют положительные отзывы от пользователей и длительный срок гарантии.

Следующий важный момент — это совместимость датчика с вашей моделью автомобиля. Необходимо убедиться, что выбранный вами датчик подходит именно для КАМАЗ 65115, так как разные модели могут иметь различные технические характеристики и размеры. Для этого можно обратиться к технической документации или проконсультироваться с продавцом.

Также стоит обратить внимание на материал, из которого изготовлен датчик. Качественные датчики обычно изготавливаются из устойчивых к коррозии материалов, таких как нержавеющая сталь или специальные пластиковые сплавы. Это обеспечит долговечность работы устройства, особенно в условиях эксплуатации, когда датчик может подвергаться воздействию агрессивных жидкостей и температурных колебаний.

Не менее важным аспектом является точность измерений. При выборе датчика уровня топлива стоит обратить внимание на его технические характеристики, такие как диапазон измерений и точность. Чем выше точность, тем меньше вероятность возникновения ошибок в показаниях уровня топлива, что особенно важно для оптимизации расхода топлива и контроля за его запасами.

Кроме того, стоит учитывать и дополнительные функции, которые могут быть полезны в процессе эксплуатации. Некоторые современные датчики уровня топлива могут быть оснащены функцией передачи данных на бортовой компьютер автомобиля, что позволяет в реальном времени отслеживать уровень топлива и получать уведомления о его критическом уровне.

Наконец, перед покупкой рекомендуется ознакомиться с отзывами других пользователей о конкретной модели датчика. Это поможет вам получить представление о реальном качестве и надежности устройства, а также о возможных проблемах, с которыми могут столкнуться владельцы. Сравнение нескольких моделей и их характеристик также поможет вам сделать более обоснованный выбор.

Частые проблемы с датчиками уровня топлива

Датчики уровня топлива на автомобилях КАМАЗ 65115 могут сталкиваться с различными проблемами, которые могут привести к неправильным показаниям уровня топлива на приборной панели. Рассмотрим наиболее распространенные из них.

1. Неправильные показания уровня топлива. Одной из самых частых проблем является несоответствие показаний датчика реальному уровню топлива в баке. Это может быть вызвано механическими повреждениями самого датчика, загрязнением его элементов или неправильной установкой. Важно регулярно проверять состояние датчика и, при необходимости, производить его очистку или замену.

2. Поломка проводки. Износ или повреждение проводки, соединяющей датчик с приборной панелью, также может стать причиной неправильной работы. В таких случаях необходимо тщательно осмотреть все соединения и провода на наличие трещин, коррозии или обрывов. Если обнаружены повреждения, следует произвести замену или ремонт проводки.

3. Замыкание или обрыв цепи. Замыкание или обрыв в цепи питания датчика может привести к тому, что он не будет функционировать вовсе. Для диагностики этой проблемы необходимо использовать мультиметр для проверки целостности цепи и наличия напряжения на входе датчика.

4. Загрязнение датчика. В процессе эксплуатации в топливный бак могут попадать различные загрязнения, которые оседают на датчике. Это может привести к его неправильной работе. Регулярная проверка и очистка датчика помогут избежать этой проблемы. Рекомендуется использовать специальные чистящие средства, которые не повредят элементы датчика.

5. Износ механических частей. Со временем механические части датчика могут изнашиваться, что также может привести к неправильным показаниям. В таких случаях может потребоваться замена датчика на новый. При выборе нового датчика стоит обращать внимание на его совместимость с моделью КАМАЗ 65115.

Для предотвращения проблем с датчиком уровня топлива рекомендуется проводить регулярное техническое обслуживание автомобиля, включая проверку состояния датчика и его элементов. Это поможет обеспечить надежную работу системы и избежать неприятных ситуаций на дороге.

Анализ причин и решений

Датчик уровня топлива на КАМАЗ 65115 играет ключевую роль в обеспечении точности измерений и корректной работы топливной системы. Однако, как и любое другое устройство, он может выходить из строя или работать некорректно. Важно понимать, какие причины могут привести к неисправностям, а также знать, как их устранить.

Одной из наиболее распространенных причин неисправности датчика уровня топлива является его механическое повреждение. Это может произойти в результате сильных ударов, вибраций или коррозии. В таких случаях необходимо провести визуальный осмотр датчика, проверить его целостность и, при необходимости, заменить поврежденные компоненты.

Еще одной причиной может быть загрязнение топливного бака, которое приводит к засорению датчика. В этом случае рекомендуется очистить бак и проверить состояние фильтров. Если загрязнение произошло из-за низкокачественного топлива, стоит задуматься о его замене и использовании более качественных материалов в будущем.

Также стоит обратить внимание на электрические соединения. Плохой контакт или окисление проводов могут привести к неправильным показаниям датчика. Для решения этой проблемы необходимо проверить все соединения, очистить их от окислов и, при необходимости, заменить поврежденные провода.

Не стоит забывать и о программном обеспечении. Иногда сбои в работе датчика могут быть вызваны неправильными настройками блока управления. В таких случаях рекомендуется провести диагностику системы и, если необходимо, обновить программное обеспечение или откалибровать датчик.

Если после всех проверок и устранения возможных причин датчик все еще не работает корректно, возможно, потребуется его замена. При выборе нового датчика стоит обратить внимание на его совместимость с моделью КАМАЗ 65115 и качество производителя. Использование оригинальных запчастей обеспечит надежность и долговечность работы системы.

В заключение, регулярный мониторинг состояния датчика уровня топлива и своевременное устранение выявленных проблем помогут избежать серьезных неисправностей и обеспечат стабильную работу автомобиля. Рекомендуется проводить профилактические осмотры и чистку системы, что позволит значительно продлить срок службы датчика и повысить точность его показаний.

Обзор современных технологий датчиков уровня топлива

Современные технологии датчиков уровня топлива значительно упростили процесс мониторинга и управления топливными ресурсами в автомобилях, включая грузовые автомобили, такие как КАМАЗ 65115. Эти устройства обеспечивают точное измерение уровня топлива в баке, что позволяет водителям и операторам эффективно планировать заправки и избегать непредвиденных остановок.

На сегодняшний день существует несколько типов датчиков уровня топлива, каждый из которых имеет свои особенности и преимущества. Наиболее распространенные из них включают:

Резистивные датчики: Эти устройства работают на основе изменения сопротивления, которое происходит при изменении уровня топлива. Они состоят из поплавка, который перемещается вверх и вниз по мере изменения уровня топлива, и резистивного элемента, который преобразует это движение в электрический сигнал. Резистивные датчики просты в установке и эксплуатации, однако могут быть менее точными при наличии загрязнений в топливе.
Ультразвуковые датчики: Используют ультразвуковые волны для определения уровня топлива. Они отправляют звуковые импульсы, которые отражаются от поверхности топлива и возвращаются обратно к датчику. Время, за которое сигнал возвращается, позволяет вычислить расстояние до поверхности топлива. Ультразвуковые датчики обеспечивают высокую точность и могут использоваться в различных условиях, включая наличие паров топлива.
Капацитивные датчики: Эти устройства измеряют уровень топлива на основе изменения ёмкости конденсатора, который образуется между двумя электродами, погруженными в топливо. При изменении уровня топлива изменяется и ёмкость, что позволяет точно определить уровень. Капацитивные датчики отличаются высокой точностью и надежностью, но могут быть более чувствительными к изменениям температуры и составу топлива.
Оптические датчики: Используют световые волны для определения уровня топлива. Они работают на основе изменения интенсивности света, проходящего через топливо. Оптические датчики обеспечивают высокую точность и могут использоваться для определения не только уровня, но и качества топлива.

При выборе датчика уровня топлива для КАМАЗ 65115 важно учитывать не только тип устройства, но и его совместимость с системой автомобиля, а также условия эксплуатации. Например, в условиях повышенной запыленности или наличия агрессивных химических веществ в топливе предпочтение следует отдавать более защищенным и устойчивым к внешним воздействиям моделям.

Современные датчики уровня топлива также могут быть интегрированы с системами GPS и телематики, что позволяет в реальном времени отслеживать уровень топлива и получать уведомления о его изменениях. Это значительно упрощает управление автопарком и позволяет оптимизировать расходы на топливо.

Таким образом, современные технологии датчиков уровня топлива представляют собой важный элемент в системе управления топливом для автомобилей, таких как КАМАЗ 65115, обеспечивая высокую точность измерений и надежность в эксплуатации.
