Датчик топлива — важный элемент системы автомобиля, который позволяет водителю контролировать уровень топлива в баке. Однако иногда возникают ситуации, когда датчик показывает полный бак, даже если это не соответствует действительности. В данной статье мы рассмотрим основные причины, по которым может возникнуть такая неисправность, а также предложим методы диагностики и устранения проблемы. Знание этих аспектов поможет вам избежать неприятных ситуаций на дороге и сэкономить время и деньги на ремонте.

Конструктивные особенности и принцип работы датчиков уровня топлива

Основой большинства механических и электронных датчиков уровня топлива (ДУТ), устанавливаемых на грузовых автомобилях, является реостатный механизм. Внутри топливного бака или на его стенке находится поплавок, соединенный с подвижным контактом (ползунком). Этот ползунок перемещается по токопроводящей дорожке. Изменение положения ползунка приводит к изменению электрического сопротивления, которое прибор преобразует в визуальное отображение уровня жидкости. Принцип работы основан на законе Ома: чем выше уровень топлива, тем меньше сопротивление в цепи (или наоборот, в зависимости от схемы подключения).

В системах с аналоговыми стрелочными приборами сигнал передается непосредственно на катушку указателя, что вызывает отклонение стрелки. В современных цифровых системах, таких как КАМАЗ-5490 или КАМАЗ-6520 с электронными блоками управления, аналоговый сигнал сначала поступает в блок управления двигателем (ECU) или отдельный модуль кузова. Там он оцифровывается и передается по CAN-шине на дисплей приборной панели. На этапе преобразования или передачи данных могут возникать искажения, что приводит к неверным показаниям.

⚠️ Важно: При выполнении работ на топливном баке строго запрещено использовать открытый огонь и искрящий инструмент. Пары дизельного топлива могут быть взрывоопасны. Перед демонтажем датчика необходимо слить топливо или закрыть краны, если конструкция бака это позволяет.

Существует два основных типа подключения реостатных датчиков: с уменьшением сопротивления при увеличении уровня и с увеличением. Для отечественной грузовой техники, включая автомобили КАМАЗ, характерна схема, при которой полному баку соответствует минимальное сопротивление (примерно 0-15 Ом), а пустому — максимальное (240-320 Ом). Если цепь разрывается, ток прекращает течь, и прибор может интерпретировать бесконечное сопротивление как полный бак, в зависимости от логической схемы конкретного автомобиля.

Типы датчиков и их влияние на показания

Существует два основных типа датчиков: рычажные и трубчатые. Рычажные устройства, в которых поплавок крепится на рычаге, более уязвимы к механическим повреждениям, особенно при резких поворотах автомобиля или ударах. Трубчатые датчики, где поплавок движется вдоль направляющей трубки, считаются более надежными, но могут страдать от загрязнений, таких как парафиновые отложения внутри трубки. Загрязнение рабочей зоны часто приводит к залипанию ползунка в верхнем положении, что вызывает ложное срабатывание и сигнализирует о том, что бак полный.

Электронные бесконтактные датчики, работающие на основе ультразвуковых или емкостных технологий, не имеют подвижных механических частей, но требуют стабильного источника питания и чистоты сигнала. При неисправности или сбое в калибровке блок управления может отображать последнее известное значение или аварийный сигнал, который на приборной панели может выглядеть как полный бак или мигающий индикатор. Для диагностики таких систем необходимо использовать специализированное оборудование.

Причина проблемы	Описание проблемы	Методы устранения
Неисправность датчика уровня топлива	Датчик может быть поврежден или загрязнен.	Проверка и замена датчика.
Замыкание проводов	Поврежденные или изношенные провода могут вызвать сбой.	Осмотр и ремонт проводки.
Неправильная калибровка	Датчик может быть некорректно откалиброван.	Проведение калибровки датчика.
Проблемы с топливным насосом	Насос может работать неправильно, создавая ложные показания.	Проверка и замена топливного насоса.
Загрязнение топливного бака	Наличие грязи или осадка в баке может влиять на показания.	Очистка топливного бака.
Ошибка в бортовом компьютере	Системные сбои могут привести к неправильным показаниям.	Сброс системы или обновление ПО.

Интересные факты

Вот несколько интересных фактов о проблемах с датчиком топлива, который показывает полный бак:

Электронные и механические датчики: Современные автомобили используют как механические, так и электронные датчики уровня топлива. Механические датчики могут зависать из-за загрязнений или износа, в то время как электронные могут давать сбои из-за проблем с проводкой или программным обеспечением. Это разнообразие технологий требует разных подходов к диагностике и ремонту.
Калибровка датчика: Иногда датчик топлива может показывать полный бак из-за неправильной калибровки. Это может произойти после замены топливного насоса или при установке нового датчика. В таких случаях может потребоваться специальное оборудование для калибровки датчика, чтобы он правильно отображал уровень топлива.
Влияние температуры: Температура топлива может влиять на показания датчика. При нагревании топливо расширяется, что может привести к изменению уровня, отображаемого датчиком. В некоторых случаях, если автомобиль долго стоит на солнце, это может вызвать временные сбои в показаниях, что также стоит учитывать при диагностике проблемы.

Эти факты подчеркивают важность регулярного обслуживания и диагностики системы топливоподачи для предотвращения проблем с показаниями уровня топлива.

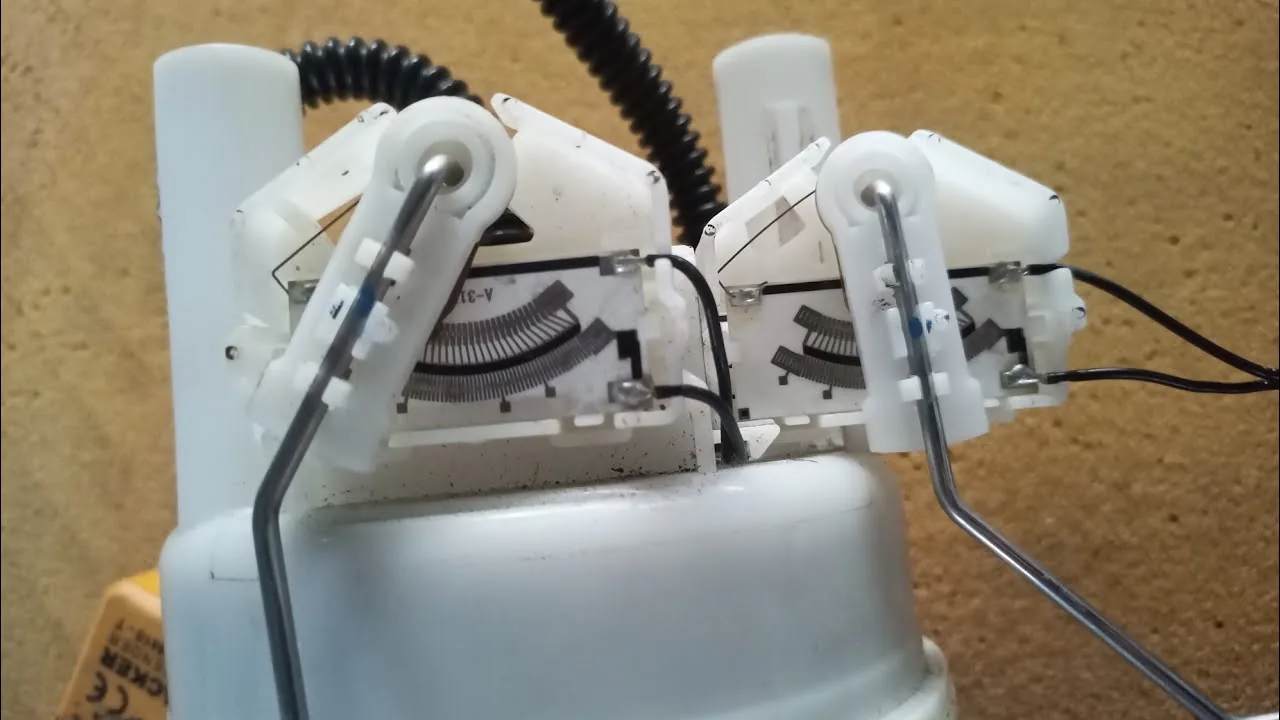

Механические неисправности и износ элементов датчика

Наиболее частой причиной, по которой датчик уровня топлива показывает полный бак, является износ токопроводящей дорожки реостата. В процессе работы ползунок постоянно соприкасается с контактной поверхностью, что приводит к стиранию графитового или нихромового слоя. В некоторых участках, особенно в крайних позициях, этот слой может полностью стереться, что вызывает потерю контакта. Если обрыв происходит в области, соответствующей полному баку, или если из-за окисления теряется контакт на «массу», прибор фиксирует отсутствие сопротивления и показывает максимальное значение.

Залипание поплавка — вторая по распространенности механическая проблема. В дизельном топливе, особенно низкого качества или в зимний период, могут содержаться парафины, смолы и механические примеси. Эти вещества оседают на деталях датчика, создавая вязкую массу, которая склеивает подвижные элементы. В результате поплавок не может опуститься вместе с уровнем топлива и остается в верхнем положении. Это создает впечатление, что бак полон, хотя на самом деле машина расходует топливо.

Деформация рычага поплавка также может искажать показания. Если автомобиль использовался в сложных условиях, с частыми заправками «под завязку» или подвергался механическим ударам, рычаг мог изогнуться. В результате поплавок физически не способен опуститься ниже определенной отметки, даже когда бак пуст. В таких ситуациях стрелка прибора будет показывать наличие топлива до последнего момента, а затем резко упадет или останется на месте.

Дефектовка и проверка реостата

Для диагностики состояния реостата отсоедините датчик от бака и подключите мультиметр, установленный в режим измерения сопротивления (Ом), к его контактам. Плавно перемещая ползунок по всей длине дорожки, внимательно следите за показаниями прибора. Стрелка мультиметра или цифры на экране должны изменяться равномерно, без резких скачков и провалов. Если в каком-либо положении показания резко обнуляются или уходят в бесконечность (обрыв), это свидетельствует о поврежденном участке дорожки.

В таблице ниже представлены стандартные значения сопротивления для популярных моделей датчиков, используемых в грузовой технике:

Тип датчика / Модель	Сопротивление (Полный бак)	Сопротивление (Пустой бак)
Рычажный (стандарт)	0 – 15 Ом	280 – 320 Ом
Трубчатый (усиленный)	5 – 10 Ом	230 – 250 Ом
Евро-3 / Евро-4 (КАМАЗ)	30 – 50 Ом	240 – 260 Ом

Если при проверке выясняется, что сопротивление в нижнем положении (пустой бак) соответствует значению полного бака (близко к нулю), это может указывать на короткое замыкание внутри датчика или замыкание проводов на корпус. В такой ситуации ток проходит по пути с наименьшим сопротивлением, минуя реостат, и приборная панель получает сигнал «бак полон».

Электрические неисправности и проблемы с проводкой

Электрическая схема датчика уровня топлива включает питающий провод, сигнальный провод и провод заземления. Повреждение любого из этих компонентов может исказить показания. Наиболее распространенной причиной является обрыв провода заземления или ненадежное соединение с кузовом автомобиля. Если датчик не имеет надежного заземления и "висит" в воздухе, электрическая цепь разрывается. В зависимости от конструкции приборной панели этот разрыв может восприниматься как максимальное сопротивление (показание пустого бака) или, в некоторых случаях с инвертированной логикой, как полный бак.

Окисление контактов в соединительных разъемах — серьезная проблема для грузового транспорта. Вибрации, влага и химические реагенты с дорог способствуют образованию окисной пленки на клеммах. Это создает переходное сопротивление, что приводит к ошибкам в измерениях. Сигнал становится нестабильным, стрелка может колебаться или застревать в крайних позициях. Особое внимание стоит уделить разъему, находящемуся непосредственно на баке, так как он подвергается наибольшему воздействию внешних факторов.

Короткое замыкание сигнального провода на положительный вывод бортовой сети — еще одна возможная причина неисправности. Если изоляция провода, соединяющего датчик с приборной панелью, повреждена и замкнулась на положительный провод (например, в жгуте под кабиной), на вход прибора будет поступать напряжение 12/24 В. Приборная панель интерпретирует это как сигнал минимального сопротивления реостата и отображает полный бак. Подобные неисправности часто возникают после некачественного ремонта или установки дополнительного оборудования.

Диагностика цепи мультиметром

Проверку электрической цепи следует начинать с измерения напряжения на разъеме датчика. При включенном зажигании между питающим проводом и массой должно быть бортовое напряжение (12 или 24 В). Если напряжение отсутствует, это может указывать на неисправность предохранителя или обрыв цепи питания. Затем проверьте целостность сигнального провода с помощью «прозвонки» от разъема датчика до разъема приборной панели или блока управления.

Отсоедините разъем от датчика уровня топлива.
Включите зажигание и измерьте напряжение на контактах разъема жгута проводов.
Отключите питание и проверьте сопротивление между сигнальным контактом и массой (значение должно быть близким к сопротивлению датчика или бесконечным, в зависимости от схемы).
Проверьте сопротивление между сигнальным контактом и плюсом питания (должно быть бесконечным, что указывает на отсутствие короткого замыкания).

Если проводка в порядке, но датчик выдает неверные показания, проблема может быть в самом приборе или блоке управления. В старых автомобилях с аналоговыми приборами мог выйти из строя стабилизатор напряжения внутри комбинации приборов. В современных системах для диагностики требуется компьютерная проверка, чтобы увидеть параметры в реальном времени.

Программные сбои и калибровка электронных систем

В автомобилях, соответствующих экологическим стандартам Евро-4 и выше, информация о уровне топлива формируется блоком управления с использованием сложных алгоритмов. ЭБУ учитывает не только сопротивление датчика, но и угол наклона автомобиля (данные с акселерометра), температуру топлива и историю изменений уровня. Программные сбои в логике работы контроллера или ошибки в калибровочных таблицах могут вызывать «зависание» показаний. Например, если ЭБУ считает, что автомобиль находится на ровной поверхности, а датчик фиксирует колебания из-за наклона, система может игнорировать реальные изменения и отображать последнее стабильное значение.

Если замена датчика и проводки не дала результатов, может потребоваться сброс адаптаций или перепрошивка блока управления. Иногда в памяти ЭБУ остаются ошибочные коррекции, которые продолжают влиять на работу системы. Для выполнения таких операций необходим диагностический сканер, поддерживающий протоколы конкретного производителя (например, Diagsoft, OpenDiag или дилерские сканеры для КАМАЗ).

Настройка и калибровка через диагностический сканер

Процесс калибровки позволяет «научить» блок управления правильным крайним положениям поплавка. Это особенно важно после установки неоригинального датчика или ремонта топливного бака. В диагностической программе нужно перейти в раздел «Параметры» или «Адаптации», где можно установить значения сопротивления для «пустого» и «полного» бака. Без этой процедуры указатель может показывать полный бак, когда фактически он заполнен лишь наполовину, или наоборот.

Рекомендуется также проверить наличие обновлений программного обеспечения для панели приборов. Производители автомобилей периодически выпускают обновления, исправляющие ошибки в обработке сигналов от датчиков. Установка неправильной версии ПО может быть общей проблемой для всей серии автомобилей.

⚠️ Важно: Неправильная калибровка с помощью диагностического сканера может привести к ошибкам в расчете мгновенного и среднего расхода топлива, а также к неверному определению запаса хода.

Типичные ошибки при диагностике и ремонте

В процессе диагностики и устранения неисправностей специалисты часто совершают ошибки, которые не только не решают проблему, но и могут её усугубить. Осознание этих ошибок помогает сэкономить время и ресурсы.

Замена датчика без проверки проводки — одна из самых распространенных ошибок. Водители, замечая неисправность, сразу приобретают новый датчик. Однако если проблема в поврежденном проводе или плохом контакте, новый прибор не будет работать или может выйти из строя.
Игнорирование состояния разъема — простая попытка «почистить» контакты снаружи часто оказывается недостаточной. Окисление может находиться внутри герметика разъема, куда влага проникает через микротрещины. Необходимо полностью разбирать и перепаивать контакты.
Использование неподходящих аналогов — установка датчика с другим диапазоном сопротивления (например, 0-240 Ом вместо 0-320 Ом) приведет к искажению показаний на всей шкале, а в крайних положениях они могут зашкаливать.
Нарушение герметичности бака — при установке нового датчика часто забывают заменить уплотнительное кольцо или делают это неправильно. Это может привести к подсосу воздуха в топливную систему, что вызывает завоздушивание фильтров и снижение мощности двигателя.

Плановое обслуживание и профилактика системы

Чтобы избежать неожиданных остановок из-за неправильных показаний уровня топлива, важно следовать плану профилактических мероприятий. Регулярная очистка топливных баков от осадка и влаги существенно увеличивает срок службы датчика. Вода, накапливающаяся на дне бака, вызывает коррозию металлических частей реостата и ускоряет разрушение токопроводящего слоя.

При каждом техническом обслуживании (ТО-2 или ТО-3) следует проверять надежность соединения разъема датчика и состояние проводов, идущих к нему. Провода не должны свисать, касаться горячих элементов двигателя или тереться о раму. Если обнаружены повреждения изоляции, их необходимо устранить незамедлительно с помощью термоусадочной трубки или качественной изоленты.

Использование высококачественных топливных фильтров-сепараторов с функцией водоотделения — еще один важный аспект профилактических мер. Эффективная фильтрация задерживает механические примеси и воду до того, как они попадут в бак и оседают на датчике. Для регионов с суровыми климатическими условиями рекомендуется применять антигелевые добавки, которые предотвращают образование парафинового осадка на компонентах топливной системы.

Стратегии эксплуатации при неисправном датчике

Если во время поездки выявлена неисправность, и заменить датчик сразу невозможно, водителю следует перейти на ручной контроль уровня топлива. Наиболее надежным методом является использование мерной линейки (щупа). В багажнике каждого дальнобойщика должен находиться откалиброванный щуп, размеченный в литрах или сантиметрах, соответствующий объему топливного бака конкретной модели автомобиля.

Измерение уровня топлива щупом необходимо производить на ровной поверхности, предварительно заглушив двигатель и подождав несколько минут, чтобы топливо успокоилось. Рекомендуется фиксировать результаты замеров в путевом листе или специальном журнале, указывая пробег и остаток топлива. Это позволит отслеживать расход и планировать заправки, даже если показания приборной панели вызывают сомнения.

В качестве временного решения можно установить универсальный датчик с регулируемым рычагом, если конструкция бака это позволяет. Однако такая установка требует квалифицированного вмешательства и последующей калибровки. Эксплуатация автомобиля с неисправным датчиком без ручного контроля крайне нежелательна, так как существует высокий риск остаться на трассе без топлива.

⚠️ Внимание: Использование самодельных щупов из неподходящих материалов (например, дерева или обычной проволоки без разметки) может привести к ошибкам в измерениях и повреждению внутренних элементов бака.

Финальные рекомендации по восстановлению работоспособности

Восстановление правильной работы датчика уровня топлива требует комплексного подхода. Начните с простых шагов: проверьте предохранители, выполните визуальный осмотр разъемов и измерьте сопротивление на доступных контактах. После исключения внешних факторов и неисправностей проводки переходите к демонтажу и замене датчика. В современных системах не пренебрегайте компьютерной диагностикой, которая может выявить скрытые дефекты в блоках управления.

Регулярное обслуживание топливной системы, использование качественных расходных материалов и своевременная замена фильтров значительно снижают вероятность возникновения проблем. Помните, что исправный датчик уровня топлива — это не только удобство, но и важный аспект безопасности и экономической эффективности эксплуатации грузового автомобиля. Игнорирование мелких неисправностей в системе топливоподачи может привести к серьезным финансовым потерям и аварийным ситуациям на дороге.

Влияние температуры на работу датчика топлива

Температура окружающей среды и температура самого топлива могут оказывать значительное влияние на работу датчика уровня топлива. Датчики, как правило, работают на основе принципа изменения сопротивления или емкости, что делает их чувствительными к температурным колебаниям.

При повышении температуры топлива его объем может увеличиваться, что может привести к ложным показаниям датчика. Например, если в баке находится 50% топлива при температуре 20°C, то при повышении температуры до 40°C объем топлива может увеличиться, и датчик может показать, что бака полон, даже если фактический уровень топлива не изменился. Это явление особенно актуально для автомобилей, работающих в условиях высоких температур, таких как в жарких климатах или в условиях интенсивной эксплуатации.

С другой стороны, понижение температуры может привести к сжатию топлива, что также может вызвать неправильные показания. В холодную погоду уровень топлива может показаться ниже, чем он есть на самом деле, что может вызвать панику у водителя и привести к ненужным остановкам для дозаправки.

Кроме того, температурные колебания могут повлиять на работу электроники, отвечающей за передачу данных от датчика к приборной панели. Например, при низких температурах может происходить ухудшение контактов, что также может привести к неправильным показаниям. В таких случаях рекомендуется проверить соединения и состояние проводки, чтобы убедиться, что они не повреждены и обеспечивают надежный контакт.

Для минимизации влияния температуры на работу датчика топлива можно использовать несколько методов. Во-первых, стоит обратить внимание на качество топлива, так как различные добавки могут по-разному реагировать на изменения температуры. Во-вторых, регулярное техническое обслуживание автомобиля, включая проверку и калибровку датчика уровня топлива, поможет избежать проблем с показаниями. Наконец, установка дополнительных термозащитных экранов или изоляционных материалов может помочь снизить влияние внешних температур на датчик.

Таким образом, понимание влияния температуры на работу датчика уровня топлива является важным аспектом для обеспечения точности его показаний и надежности работы автомобиля в различных климатических условиях.

Проверка соединений и контактов в системе

Первым шагом в диагностике проблемы с датчиком топлива, который показывает полный бак, является проверка всех соединений и контактов в системе. Неправильные или поврежденные соединения могут привести к неправильной работе датчика, что в свою очередь вызывает ошибочные показания уровня топлива.

Для начала необходимо получить доступ к датчику топлива, который обычно расположен в бензобаке. В большинстве автомобилей для этого потребуется снять заднее сиденье или доступ к багажному отделению. После того как вы доберетесь до датчика, внимательно осмотрите все электрические соединения и разъемы. Обратите внимание на следующие моменты:

Состояние проводов: Проверьте, нет ли видимых повреждений, таких как трещины, обрывы или коррозия. Если провода повреждены, их необходимо заменить.
Качество контактов: Убедитесь, что контакты чистые и не окислены. Окисление может привести к плохому контакту, что вызовет неправильные показания. В случае необходимости, контакты можно очистить с помощью специального средства для удаления окислов.
Плотность соединений: Проверьте, насколько плотно соединены разъемы. Если они не сидят плотно, это может привести к перебоям в работе датчика. Если разъемы ослаблены, их следует надежно зафиксировать.

После проверки соединений и контактов рекомендуется провести тестирование системы. Для этого можно использовать мультиметр, чтобы измерить напряжение на выходе датчика. Если напряжение не соответствует ожидаемым значениям, это может указывать на неисправность самого датчика или проблемы в проводке.

Если все соединения и контакты находятся в исправном состоянии, но проблема с показаниями уровня топлива сохраняется, стоит обратить внимание на сам датчик. В некоторых случаях может потребоваться его замена, особенно если он старый или поврежденный. Однако перед заменой стоит убедиться, что проблема не кроется в других элементах системы, таких как топливный насос или уровень топлива в баке.

Таким образом, тщательная проверка соединений и контактов является важным этапом в диагностике неисправностей датчика топлива. Это поможет не только выявить проблему, но и предотвратить ее повторное возникновение в будущем.

Советы по замене датчика уровня топлива

Замена датчика уровня топлива может показаться сложной задачей, однако, следуя нескольким простым шагам, вы сможете выполнить эту процедуру самостоятельно. Важно помнить, что правильная диагностика проблемы и аккуратное выполнение всех этапов замены помогут избежать дополнительных затрат и проблем в будущем.

1. Подготовка к замене

Перед началом работы убедитесь, что у вас есть все необходимые инструменты и запасные части. Вам понадобятся:

Новый датчик уровня топлива, совместимый с вашей моделью автомобиля;
Набор ключей и отверток;
Изолента и термоусадочные трубки для защиты соединений;
Перчатки и защитные очки для безопасности.

Также рекомендуется ознакомиться с руководством пользователя вашего автомобиля, чтобы понять, как именно осуществляется доступ к датчику уровня топлива.

2. Снятие старого датчика

Для начала необходимо отключить аккумулятор, чтобы избежать короткого замыкания. Затем выполните следующие шаги:

Снимите заднее сиденье или доступ к багажнику, если это необходимо для доступа к топливному баку.
Отсоедините топливопровод и электрические соединения от старого датчика. Будьте осторожны, чтобы не повредить провода.
С помощью ключа или отвертки аккуратно открутите крепления датчика и извлеките его из бака.

3. Установка нового датчика

После того как старый датчик будет удален, установите новый, следуя этим шагам:

Проверьте, чтобы новый датчик был чистым и не имел повреждений.
Установите датчик в топливный бак, убедившись, что он правильно зафиксирован.
Подключите электрические соединения и топливопровод, следя за тем, чтобы все соединения были надежными и герметичными.

4. Проверка работоспособности

После установки нового датчика подключите аккумулятор и запустите двигатель. Проверьте, правильно ли отображается уровень топлива на приборной панели. Если все работает корректно, вы успешно завершили замену датчика уровня топлива.

5. Устранение возможных проблем

Если после замены датчика уровень топлива по-прежнему отображается неправильно, возможно, проблема заключается в других компонентах системы. Проверьте проводку на наличие повреждений, а также убедитесь, что нет проблем с самим прибором на панели. В некоторых случаях может потребоваться диагностика с использованием специального оборудования.

Следуя этим рекомендациям, вы сможете успешно заменить датчик уровня топлива и восстановить корректную работу системы. Однако, если у вас возникли сомнения или сложности, лучше обратиться к профессионалам для выполнения этой работы.
