В данной статье мы подробно рассмотрим процесс установки двигателя MAN на автомобили КАМАЗ, предоставляя полное техническое руководство для автолюбителей и специалистов. Установка двигателя другой марки может значительно улучшить характеристики автомобиля, повысить его мощность и надежность. Мы обсудим ключевые технические характеристики, этапы монтажа, совместимость с коробкой передач, а также типичные ошибки, которые могут возникнуть в процессе свапа. Эта информация будет полезна как для опытных механиков, так и для тех, кто впервые сталкивается с подобными модификациями, обеспечивая успешное выполнение задачи и минимизацию возможных проблем.
Технические характеристики и выбор модификации
Выбор силового агрегата начинается с анализа тяговых характеристик и условий эксплуатации автомобиля после модернизации.
Наиболее популярными для замены двигателя стали рядные шестицилиндровые дизели D20 и D26. Эти модели зарекомендовали себя как надежные и экономичные в категории тяжелых грузовиков.
Двигатели оснащены современной системой Common Rail, что обеспечивает плавную работу и снижает уровень шума. Однако это требует использования качественного топлива и поддержания чистоты системы подачи.
Сравнение серий D20 и D26
Серия D20 — облегчённый вариант с объёмом 9.7 литра, идеально подходящий для стандартного моторного отсека благодаря компактным размерам.
Более мощная серия D26, с объёмом 10.5 или 12.4 литра, требует внимательного подхода к установке навесного оборудования и часто нуждается в смещении радиаторной рамки.
Выбор между этими моделями зависит не только от необходимой мощности, но и от состояния рамы, а также грузоподъёмности мостов, которые должны выдерживать увеличенный крутящий момент.
Важно помнить, что электроника немецких двигателей чувствительна к качеству проводки и заземления, поэтому бортовая сеть автомобиля-донора должна быть в отличном состоянии.
Для эксплуатации в тяжёлых условиях рекомендуется выбирать агрегаты с механическим ТНВД или адаптировать электронные версии для работы без сложных экологических систем.
Ниже представлена таблица с основными характеристиками популярных модификаций, используемых для замены.
| Параметр | D2066 LF | D2676 LF |
|---|---|---|
| Объём, л | 9.7 | 10.5 / 12.4 |
| Мощность, л.с. | 360 - 400 | 440 - 480 |
| Крутящий момент, Нм | 1400 - 1600 | 1900 - 2200 |
| Экология | Евро-4 / Евро-5 | Евро-4 / Евро-5 |
При выборе контрактного двигателя стоит обратить внимание на наличие турбокомпрессора и состояние интеркулера, так как их восстановление может потребовать значительных затрат.
Наличие оригинального жгута проводки и блока управления (ECU) значительно упрощает процесс интеграции, исключая необходимость поиска совместимых компонентов по отдельности.
| Этап установки | Описание действий | Необходимые инструменты и материалы |
|---|---|---|
| Подготовка автомобиля | Снять старый двигатель, проверить состояние кузова | Гаечные ключи, домкрат, подъемник |
| Установка двигателя | Установить двигатель MAN на место, подключить крепления | Крепежные элементы, динамометрический ключ |
| Подключение систем | Подключить топливную, охлаждающую и электрическую системы | Инструменты для подключения, герметик |
| Проверка работоспособности | Запустить двигатель, проверить работу всех систем | Диагностическое оборудование |
Интересные факты
Вот несколько интересных фактов о установке двигателя MAN на КАМАЗ:
Совместимость и адаптация: Установка двигателя MAN на КАМАЗ требует не только физической адаптации, но и изменения системы управления. Двигатели MAN часто используют более современные системы управления, которые могут потребовать установки дополнительных датчиков и модулей для корректной работы с электроникой КАМАЗа.
Повышение экономичности: Двигатели MAN известны своей топливной эффективностью и низким уровнем выбросов. Установка такого двигателя на КАМАЗ может значительно улучшить экономические показатели, что особенно важно для транспортных компаний, стремящихся сократить эксплуатационные расходы.
Технические испытания и сертификация: После установки двигателя необходимо провести ряд испытаний для подтверждения его надежности и соответствия стандартам безопасности. Это включает в себя тестирование на динамику, нагрузочные испытания и проверку на соответствие экологическим нормам, что может занять значительное время и ресурсы.
Этапы подготовительных работ и демонтаж
Замена силового агрегата — это процесс, требующий тщательной подготовки рабочего пространства и специального оборудования для подъема тяжелых компонентов.
Первый этап — полная диагностика автомобиля. В ходе диагностики выявляются все сопутствующие неисправности в ходовой части и трансмиссии. Устранение этих проблем лучше провести до установки нового двигателя.
Демонтаж старого мотора осуществляется по четкой последовательности. Процесс начинается с отключения аккумулятора и слива всех технических жидкостей из систем.
Подготовка моторного отсека
После демонтажа штатного агрегата открывается доступ к раме, где часто можно обнаружить трещины или деформации лонжеронов, требующие усиления или исправления.
Важно тщательно очистить места крепления от грязи, масла и старой краски, чтобы обеспечить надежное соединение новых опорных элементов.
В некоторых случаях может понадобиться переварка кронштейнов или изготовление переходных плит, так как посадочные места немецких моторов не совпадают с заводскими отверстиями на раме КАМАЗ.
Особое внимание следует уделить состоянию системы охлаждения, так как немецкие двигатели часто работают при более высоких температурах и требуют эффективного теплоотведения.
Рекомендуется заменить радиатор на более мощный аналог с увеличенной площадью охлаждения или установить дополнительную вязкостную муфту на вентилятор.
Если планируется сохранить родную коробку передач, необходимо проверить состояние сцепления и маховика, которые могут потребовать замены на усиленные комплекты.
Для стыковки с КПП ZF, часто устанавливаемой на КАМАЗы, может потребоваться изготовление переходного картера или замена корзины сцепления на соответствующую немецкому стандарту.

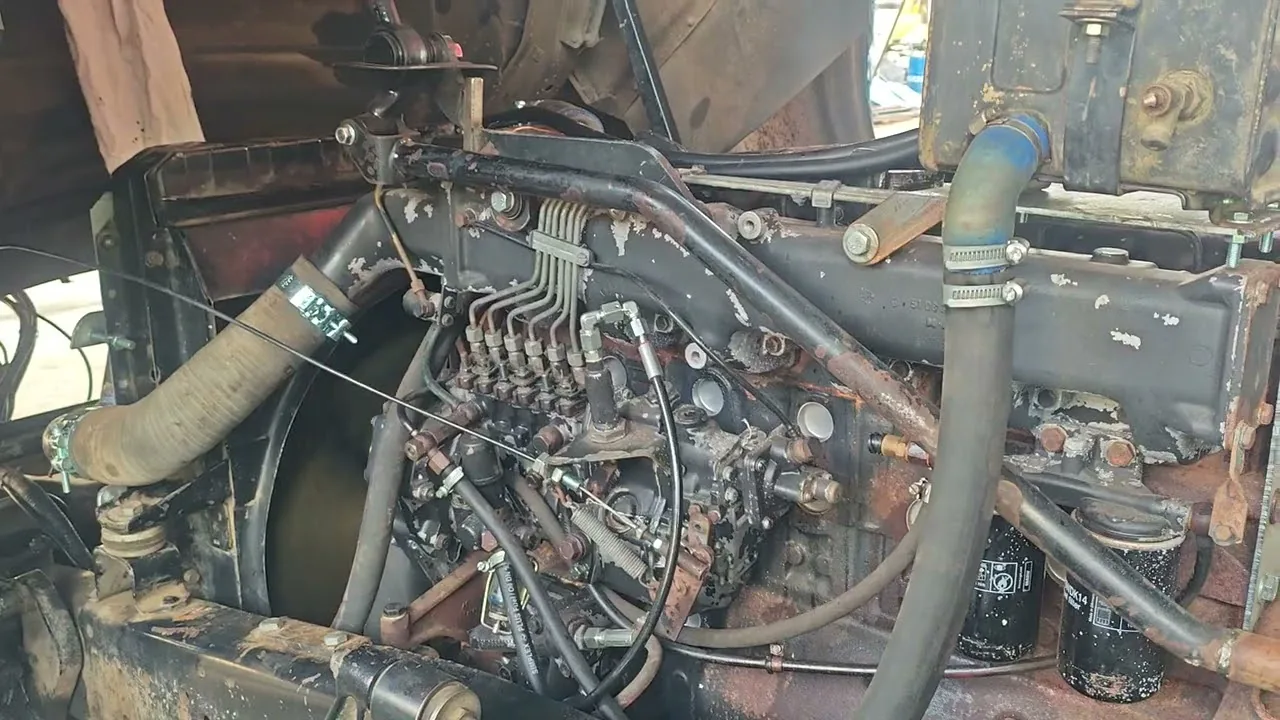

Работа с топливной системой
Интеграция топливной системы — важный этап, так как давление в рампе Common Rail значительно выше, чем в традиционных системах КАМАЗ.
Топливные трубопроводы должны быть изготовлены из качественных материалов, способных выдерживать воздействие дизельного топлива и высоких давлений. Необходимо избегать резинотканевых шлангов сомнительного качества.
Важно установить дополнительные фильтры для тонкой очистки и фильтр-сепаратор для отделения воды, что существенно увеличит срок службы форсунок.
При наличии электронного управления нужно заранее выделить место для установки топливного модуля и обеспечить легкий доступ для обслуживания.
Также необходимо провести ревизию воздушной системы: патрубки следует заменить на армированные, а соединения проверить на герметичность под давлением.

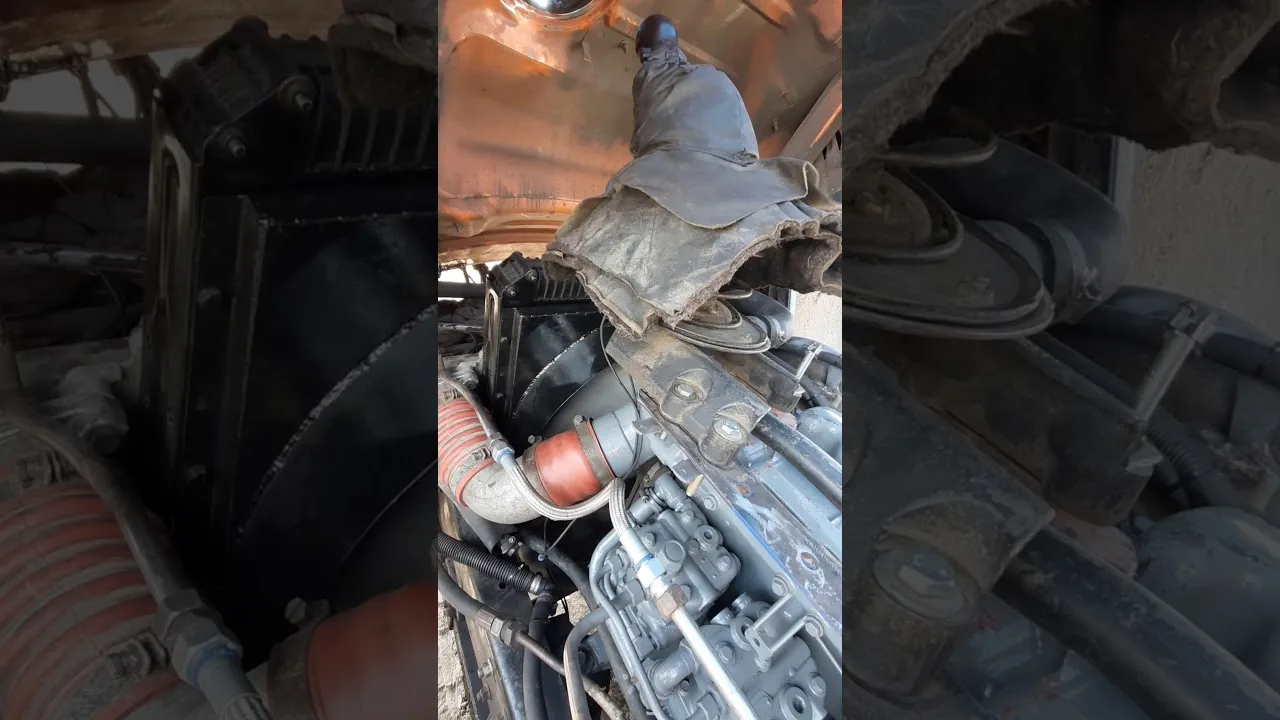

Монтаж двигателя и сопряжение систем
Монтаж двигателя в подготовленный отсек следует выполнять тщательно, чтобы избежать повреждений навесного оборудования и электрических соединений.
Первоначальная фиксация осуществляется с помощью технологических болтов. Затем необходимо выполнить центровку агрегата относительно карданного вала и коробки передач.
Важно правильно установить опоры двигателя. Они должны эффективно гасить вибрации и надежно удерживать силовой агрегат в установленном положении.
Электрическая интеграция и проводка
Наиболее трудоемким этапом проекта является модификация электрической схемы, особенно при переходе от механического управления к электронному.
Необходимо интегрировать жгуты проводки как автомобиля, так и двигателя. Это требует глубоких знаний в электротехнике и способности интерпретировать сложные схемы.
Все соединения должны выполняться методом пайки с последующей изоляцией термоусадочной трубкой. Использование скруток строго запрещено из-за риска окисления и потери контакта.
Важно правильно подключить датчики уровня масла, температуры и давления, так как штатные приборы КАМАЗ могут некорректно отображать данные немецких сенсоров.
В некоторых случаях может потребоваться установка дополнительных индикаторов на панели приборов или использование цифрового дисплея для мониторинга параметров работы двигателя.
Если двигатель оснащен системой AdBlue или сажевым фильтром, в условиях СНГ часто принимается решение о программном или физическом удалении этих компонентов, чтобы избежать проблем в эксплуатации.
Программное обеспечение блока управления должно быть адаптировано к отсутствию экологических систем, чтобы двигатель мог функционировать в рабочих режимах без ошибок.
Стыковка с трансмиссией
Сопряжение двигателя с трансмиссией требует точного совпадения шлицевой части первичного вала и сцепления.
При установке оригинальной коробки передач КАМАЗ может потребоваться замена маховика на специальный переходник, который учитывает различия в диаметре и расположении крепежных отверстий.
После сборки узла двигатель-трансмиссия обязательно нужно провести балансировку карданного вала. Изменения в массе и центре тяжести могут вызвать вибрации на высоких оборотах.
| Элемент | Действие |
|---|---|
| Маховик | Замена или обработка под венец стартера |
| Сцепление | Установка усиленного комплекта (Sachs/Luk) |
| Кардан | Балансировка и проверка шлицевых соединений |
Заключительным этапом установки является заливка технических жидкостей: моторного масла нужной вязкости, антифриза и тормозной жидкости.
Перед запуском двигателя необходимо несколько раз прокрутить коленчатый вал вручную или кратковременно включить стартер без подачи топлива, чтобы заполнить масляные каналы.
Типичные ошибки при установке
Практика показывает, что большинство трудностей при установке иностранных двигателей возникает из-за игнорирования деталей на начальных этапах.
Часто любители пытаются сэкономить на дополнительных компонентах, что приводит к дорогостоящему ремонту вскоре после запуска.
- Игнорирование состояния радиатора — установка мощного двигателя в старую систему охлаждения может вызвать перегрев и деформацию головки блока цилиндров. Поэтому замену радиатора следует проводить обязательно.
- Экономия на проводке — использование тонких проводов или скруток вместо качественной пайки приводит к падению напряжения и сбоям в работе электроники, особенно зимой.
- Неправильная настройка педали газа — электронная педаль должна быть точно откалибрована, иначе двигатель может работать в аварийном режиме или не развивать необходимые обороты.
- Отсутствие адаптации программного обеспечения — запуск двигателя с «экологическими» настройками без их корректного отключения или наличия реагента приведет к постоянным ошибкам и ограничению мощности.
Важно понимать, что двигатель MAN — это высокотехнологичный агрегат, который не терпит халатного отношения к обслуживанию и качеству расходных материалов.
Соблюдение графика замены фильтров и масел позволит новому сердцу грузовика функционировать долгие годы без серьезных вмешательств.
Правильно выполненная установка преобразует старый КАМАЗ в современный, экономичный и мощный автомобиль, способный конкурировать с зарубежными аналогами.
В конечном итоге инвестиции в качественный свап оправдываются снижением расхода топлива и увеличением межремонтного пробега транспортного средства.
Тестирование и настройка двигателя после установки
После завершения установки двигателя MAN на шасси КАМАЗ, крайне важно провести тщательное тестирование и настройку системы для обеспечения надежной и эффективной работы. Этот этап включает в себя несколько ключевых процессов, которые помогут выявить возможные проблемы и оптимизировать работу двигателя.
1. Первоначальный осмотр
Перед началом тестирования необходимо провести визуальный осмотр всех соединений и узлов. Убедитесь, что:
- Все крепежные элементы надежно затянуты.
- Отсутствуют утечки топлива, масла и охлаждающей жидкости.
- Электрические соединения выполнены корректно и защищены от коррозии.
2. Проверка систем охлаждения и смазки
Перед запуском двигателя важно убедиться, что системы охлаждения и смазки функционируют должным образом. Проверьте уровень масла и охлаждающей жидкости, а также убедитесь, что насосы работают эффективно. Рекомендуется провести следующие действия:
- Запустить насос системы охлаждения и проверить его работу.
- Проверить давление масла с помощью манометра.
- Убедиться в отсутствии воздушных пробок в системе охлаждения.
3. Запуск двигателя
После проверки всех систем можно приступать к запуску двигателя. Рекомендуется следовать следующему алгоритму:
- Проверьте, что все переключатели находятся в правильном положении.
- Запустите двигатель и внимательно следите за его работой в течение первых нескольких минут.
- Обратите внимание на звуки, вибрации и индикаторы на приборной панели.
4. Настройка системы управления двигателем
После успешного запуска двигателя необходимо провести его настройку. Это включает в себя:
- Калибровку датчиков и систем управления для обеспечения точности показаний.
- Настройку параметров работы двигателя в зависимости от условий эксплуатации.
- Проверку и, при необходимости, корректировку угла опережения зажигания.
5. Динамическое тестирование
После настройки двигателя следует провести динамическое тестирование. Это позволит оценить его работу в реальных условиях. Рекомендуется:
- Провести тест-драйв на различных режимах работы (холостой ход, ускорение, торможение).
- Измерить расход топлива и проверить его соответствие заявленным характеристикам.
- Оценить работу трансмиссии и взаимодействие с двигателем.
6. Анализ результатов и финальная настройка
По завершении тестирования необходимо проанализировать полученные данные. Если были выявлены отклонения от норм, следует внести соответствующие коррективы. Важно также учитывать отзывы водителя о работе двигателя и его поведении на дороге.
7. Регулярное обслуживание
После успешного тестирования и настройки двигателя MAN на КАМАЗ, важно не забывать о регулярном обслуживании. Это включает в себя:
- Периодическую проверку уровня масла и охлаждающей жидкости.
- Замена фильтров и масла в соответствии с рекомендациями производителя.
- Проверка состояния системы выхлопа и других узлов двигателя.
Следуя этим рекомендациям, вы сможете обеспечить надежную и эффективную работу установленного двигателя MAN на вашем КАМАЗе, что в свою очередь повысит производительность и срок службы автомобиля.
Проверка систем охлаждения и смазки
Перед установкой двигателя MAN на КАМАЗ необходимо тщательно проверить системы охлаждения и смазки, так как их правильная работа критически важна для долговечности и надежности нового агрегата. Неправильная эксплуатация или неисправности в этих системах могут привести к перегреву двигателя или его преждевременному износу.
1. Проверка системы охлаждения
Система охлаждения двигателя MAN состоит из радиатора, водяного насоса, термостата, шлангов и системы управления. Для начала необходимо осмотреть радиатор на наличие повреждений, коррозии и утечек. Убедитесь, что радиатор чистый и не забит грязью. Если радиатор требует очистки, это следует сделать перед установкой.
Далее проверьте водяной насос. Он должен свободно вращаться и не иметь признаков утечек охлаждающей жидкости. Если насос изношен или поврежден, его следует заменить. Также стоит проверить термостат: он должен открываться и закрываться при заданной температуре. Для этого можно использовать термостатический тестер.
Не забудьте осмотреть шланги системы охлаждения. Они должны быть целыми, без трещин и других повреждений. При необходимости замените старые шланги на новые, чтобы избежать утечек. После проверки всех компонентов системы охлаждения, заполните систему свежей охлаждающей жидкостью, соблюдая рекомендации производителя по типу и концентрации антифриза.
2. Проверка системы смазки
Система смазки двигателя MAN включает в себя масляный насос, масляный фильтр, масляные каналы и сам двигатель. Начните с проверки уровня масла в картере. Убедитесь, что уровень масла находится в пределах нормы, и при необходимости долейте масло, соответствующее спецификациям MAN.
Проверьте состояние масляного фильтра. Если фильтр загрязнен или имеет признаки износа, его следует заменить на новый. Это поможет предотвратить попадание загрязнений в систему смазки и обеспечит надежную работу двигателя.
Также важно проверить масляные каналы на наличие засоров. Для этого можно использовать специальное оборудование для диагностики. Если обнаружены засоры, их необходимо устранить, чтобы обеспечить нормальную циркуляцию масла по системе.
После завершения всех проверок и замен компонентов, проведите тестовую проверку работы системы охлаждения и смазки. Запустите двигатель и внимательно следите за показателями температуры и давления масла. Убедитесь, что все системы функционируют корректно и нет утечек.
Тщательная проверка систем охлаждения и смазки перед установкой двигателя MAN на КАМАЗ позволит избежать серьезных проблем в будущем и обеспечит надежную работу автомобиля на протяжении длительного времени.
Диагностика и устранение неполадок
При установке двигателя MAN на КАМАЗ важно не только правильно выполнить монтаж, но и обеспечить его надежную работу. В процессе эксплуатации могут возникнуть различные неполадки, которые требуют диагностики и устранения. В этом разделе мы рассмотрим основные проблемы, с которыми могут столкнуться владельцы автомобилей с установленными двигателями MAN, а также методы их диагностики и способы устранения.
1. Проблемы с запуском двигателя
Если двигатель не запускается, это может быть связано с несколькими факторами:
- Недостаток топлива: Проверьте уровень топлива в баке и убедитесь, что система подачи топлива работает корректно.
- Неисправность аккумулятора: Проверьте состояние аккумулятора, его заряд и соединения. При необходимости зарядите или замените аккумулятор.
- Проблемы с системой зажигания: Убедитесь, что свечи зажигания или форсунки работают исправно. Проверьте проводку и соединения.
2. Неправильная работа двигателя
Если двигатель работает нестабильно, это может проявляться в виде рывков, потери мощности или повышенного расхода топлива. Возможные причины:
- Засорение топливного фильтра: Регулярно проверяйте и при необходимости заменяйте топливный фильтр.
- Неисправность датчиков: Проверьте работу датчиков, таких как датчик давления масла, датчик температуры и другие. Неисправные датчики могут давать неверные показания и влиять на работу двигателя.
- Проблемы с системой впуска: Проверьте состояние воздушного фильтра и системы впуска. Засорение может привести к недостатку воздуха для сгорания.
3. Перегрев двигателя
Перегрев может привести к серьезным повреждениям двигателя. Основные причины перегрева:
- Недостаток охлаждающей жидкости: Регулярно проверяйте уровень охлаждающей жидкости и состояние радиатора. Убедитесь, что нет утечек.
- Неисправность термостата: Проверьте работу термостата, который регулирует поток охлаждающей жидкости. Неисправный термостат может привести к перегреву.
- Засорение радиатора: Убедитесь, что радиатор чист и не забит грязью. При необходимости выполните его промывку.
4. Утечки масла
Утечки масла могут указывать на проблемы с уплотнениями или прокладками. Для диагностики:
- Проверьте уровень масла: Регулярно контролируйте уровень масла и следите за его состоянием.
- Осмотрите двигатель: Проведите визуальный осмотр на наличие следов масла. Особое внимание уделите местам соединений и прокладкам.
- Используйте специальные добавки: В некоторых случаях можно использовать добавки, которые помогают временно устранить утечки.
5. Шумы и вибрации
Необычные шумы и вибрации могут указывать на механические неисправности. Возможные причины:
- Износ подшипников: Проверьте состояние подшипников коленчатого вала и других вращающихся частей.
- Неисправность системы выхлопа: Проверьте систему выхлопа на наличие трещин или повреждений, которые могут вызывать шум.
- Проблемы с креплениями: Убедитесь, что все крепления двигателя надежно зафиксированы и не имеют повреждений.
Для успешной диагностики и устранения неполадок рекомендуется использовать специализированное оборудование и обращаться к квалифицированным специалистам, особенно если проблема требует глубокого вмешательства в работу двигателя. Регулярное техническое обслуживание и внимательное отношение к состоянию автомобиля помогут избежать многих проблем и продлить срок службы двигателя MAN на КАМАЗ.
