Энергоаккумулятор Камаз 43118 играет ключевую роль в обеспечении надежной работы тормозной системы и других механизмов автомобиля. Правильное обслуживание и своевременный ремонт этого устройства не только продлевают срок службы автомобиля, но и гарантируют безопасность на дороге. В данной статье представлена полная инструкция по обслуживанию энергоаккумулятора, включая схему разборки, регулировку штока, типичные неисправности и таблицу моментов затяжки, что позволит владельцам и механикам эффективно справляться с возникающими проблемами и поддерживать технику в исправном состоянии.
Конструктивные особенности и принцип работы узла
Энергоаккумулятор, установленный на Камаз 43118, представляет собой устройство, которое сочетает функции тормозной камеры и пружинного энергоаккумулятора. Его основная задача — обеспечить безопасное торможение автомобиля при парковке и экстренное торможение при снижении давления в пневмосистеме.
Принцип работы устройства основан на накоплении энергии сжатой пружины во время растормаживания. Когда водитель подает воздух в систему управления, давление преодолевает силу пружины, что приводит к отведению штока и растормаживанию механизма. При сбросе давления пружина распрямляется, толкая шток и прижимая тормозные колодки к барабанам.
В конструкции энергоаккумулятора выделяются две основные камеры: рабочая (тормозная) и пружинная (стояночная). Эти полости герметично разделены, но функционально связаны через общий шток. Для моделей Камаз 43118 обычно используются агрегаты типа 24/24 или их модификации, адаптированные для работы в условиях высокого клиренса и под воздействием вибраций.

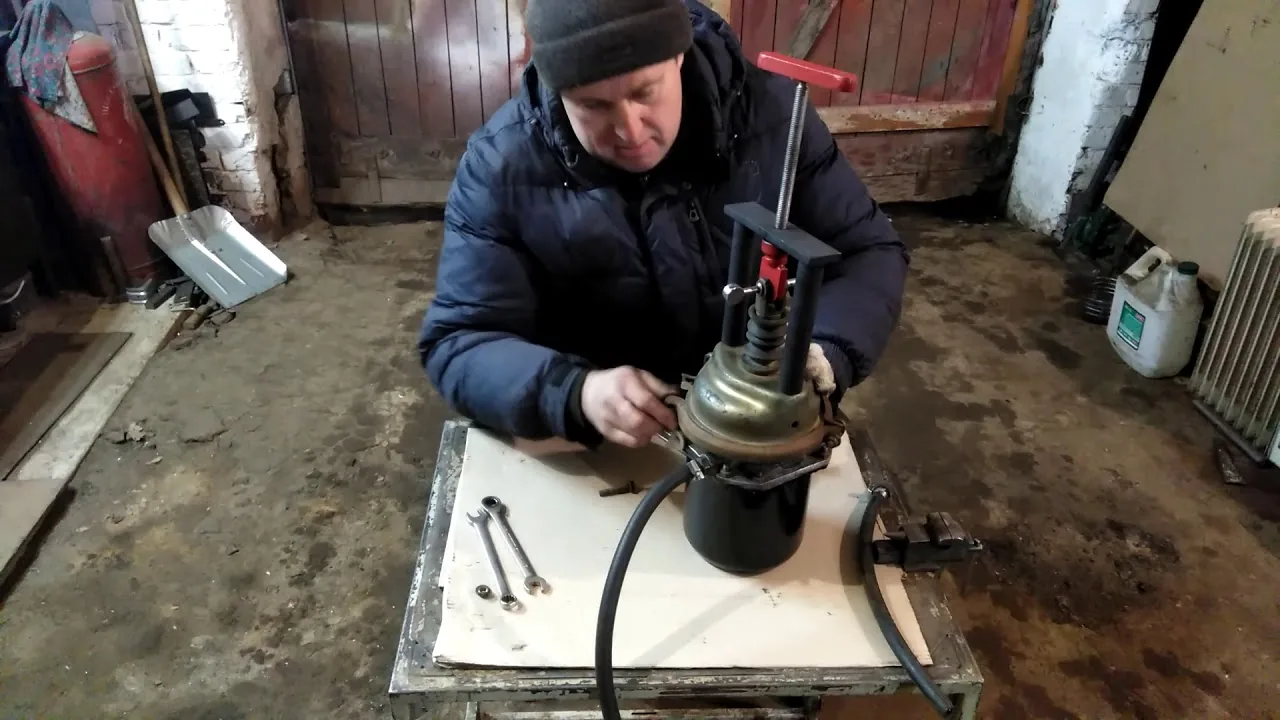

⚠️ Внимание: Запрещается разбирать пружинную часть энергоаккумулятора без специального инструмента для стяжки. Находиться в зоне действия сжатой пружины крайне опасно из-за огромной энергии, которую она хранит.

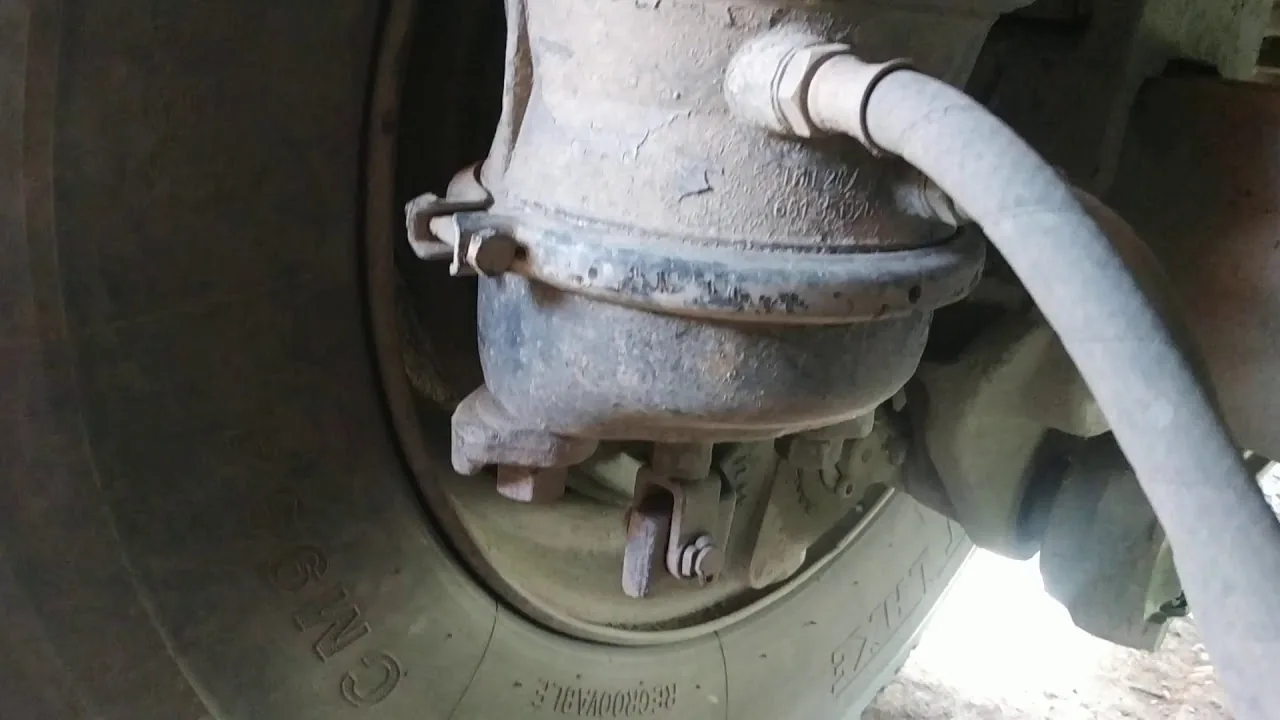

Шток устройства соединяется с регулировочным рычагом тормозного механизма с помощью вилки. Здесь передается необходимое усилие для разведения тормозных колодок. Герметичность системы обеспечивается резиновыми манжетами, состояние которых зависит от качества подаваемого воздуха и отсутствия масла в пневмосистеме.
На передней оси Камаз 43118 энергоаккумулятор часто выполняет функцию привода запасной тормозной системы. В обычном режиме он работает как стандартный тормозной цилиндр, но в случае аварии основного контура берет на себя ответственность за остановку автомобиля.
Диагностика неисправностей и методы выявления
Определение причины неисправности начинается с визуального осмотра и прослушивания работы пневмосистемы при запущенном двигателе. Если при нажатии на тормоза или активации стояночного тормоза слышен свист воздуха, это может указывать на нарушение герметичности мембран или уплотнительных колец.
Если колеса не освобождаются после запуска двигателя и подачи воздуха в систему, проблема может заключаться в заклинивании штока или механическом повреждении пружины. В таких случаях шток может не возвращаться в исходное положение, даже при наличии давления.
Для диагностики необходимо проверить давление в контурах пневмосистемы. Манометры на приборной панели Камаз 43118 должны показывать значения в пределах рабочего диапазона. Если давление есть, но механизм не функционирует, следует проверить подачу воздуха к входному отверстию энергоаккумулятора.
Одной из распространенных проблем является попадание масла в пневмосистему из компрессора. Масло негативно влияет на резиновые уплотнения, вызывая их разбухание или высыхание с образованием трещин. Визуальный осмотр воздуха, выходящего из клапана, на наличие масляной эмульсии может подтвердить эту гипотезу.
⚠️ Внимание: Проверку герметичности мыльным раствором следует проводить только при выключенном двигателе с накачанным давлением. Работа рядом с вращающимися колесами или движущимися штоками при работающем моторе крайне опасна.
Механические повреждения корпуса, такие как глубокие вмятины или трещины, особенно в области сварных швов, требуют немедленной замены узла. Эксплуатация деформированного корпуса может привести к его разрыву под давлением.
| Этап ремонта/обслуживания | Описание действий | Рекомендуемые инструменты/материалы |
|---|---|---|
| Проверка состояния | Осмотр на наличие повреждений и утечек | Визуальный осмотр, фонарик |
| Замена масла | Слив старого масла, заливка нового | Масло для энергоаккумуляторов, ключи |
| Проверка давления | Измерение давления в системе | Манометр |
| Очистка фильтров | Снятие и очистка фильтров | Воздуходувка, чистящие средства |
| Проверка соединений | Осмотр и подтяжка всех соединений | Набор ключей, отвертка |
| Тестирование системы | Проверка работы энергоаккумулятора | Тестовое оборудование |
Интересные факты
Вот несколько интересных фактов о ремонте и обслуживании энергоаккумулятора КамАЗ 43118:
Принцип работы: Энергоаккумулятор на КамАЗ 43118 используется для хранения энергии, которая затем может быть использована для запуска двигателя и работы пневматических систем. Это позволяет снизить нагрузку на стартер и аккумулятор, увеличивая их срок службы.
Обслуживание и диагностика: Регулярная проверка состояния энергоаккумулятора, включая уровень давления и наличие утечек, является ключевым аспектом его обслуживания. Неправильное давление может привести к снижению эффективности работы тормозной системы и других пневматических механизмов.
Замена и ремонт: В случае необходимости замены энергоаккумулятора, важно использовать оригинальные запчасти или качественные аналоги, чтобы избежать проблем с совместимостью и надежностью. Также стоит учитывать, что неправильная установка может привести к серьезным поломкам и авариям.
Процедура демонтажа и замены энергоаккумулятора
Замена энергоаккумулятора на Камаз 43118 требует предварительной подготовки автомобиля. Сначала установите машину на ровной поверхности, зафиксируйте колеса башмаками и полностью стравьте воздух из пневмосистемы, открыв краны для слива конденсата.
Перед демонтажом тщательно очистите внешнюю поверхность узла и окружающие трубопроводы от грязи и масла. Это поможет избежать попадания абразивных частиц в новую тормозную камеру при подключении.

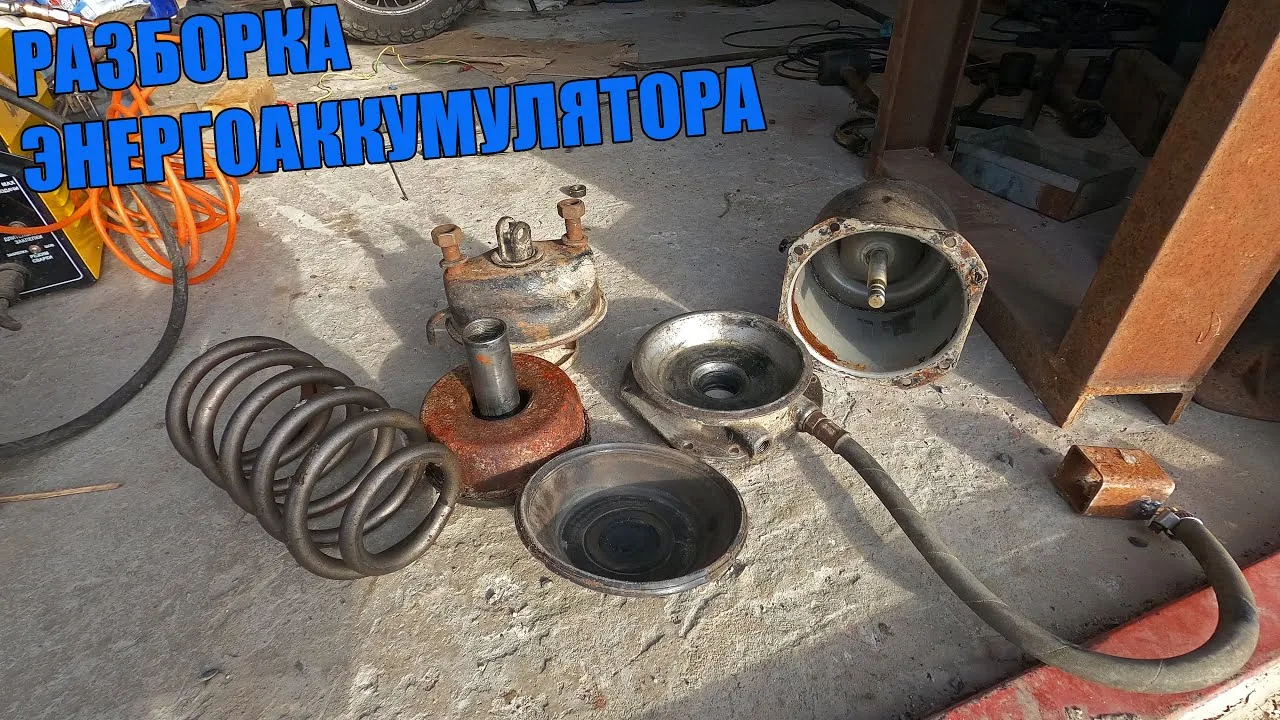

Снятие энергоаккумулятора должно выполняться в строго определенной последовательности, чтобы не повредить резьбовые соединения и пневмотрубки. Важно сохранить регулировочные гайки и шплинты, так как они понадобятся для корректной установки нового узла.
Для отсоединения пневматических трубок используйте специальный ключ для штуцеров, чтобы не повредить грани. Трубки сразу же заглушите чистыми пробками или зажмите, чтобы предотвратить засорение магистрали.
Крепежные болты фланца часто прикипают из-за влаги и химических реагентов. Перед их откручиванием обработайте проникающей смазкой и дайте время для ее действия. Резьбу на болтах желательно предварительно очистить металлической щеткой.
При отсоединении штока от рычага тормозного механизма зафиксируйте регулировочный винт рычага, чтобы не сбить настройку зазора между колодками и барабаном. После снятия старого узла проверьте состояние самого рычага и втулок.
Регулировка хода штока и настройка системы
Правильная настройка хода штока — важный аспект для эффективной работы тормозной системы. Недостаточный ход может вызвать неполное растормаживание и перегрев тормозных барабанов, а избыточный ход снижает эффективность торможения и увеличивает время реакции.
На модели Камаз 43118 проверка хода штока осуществляется при полностью заряженной пневмосистеме. Для измерения используется линейка, которую прикладывают от неподвижной части корпуса до подвижного элемента штока в момент нажатия на тормозную педаль.
Регулировка производится вращением регулировочной вилки на штоке. Это позволяет изменить эффективную длину штока и подобрать оптимальное положение для конкретного тормозного механизма.
| Параметр | Нормативное значение | Допустимый предел |
|---|---|---|
| Рабочий ход штока | 20-40 мм | до 50 мм |
| Давление начала движения | 0.4-0.6 кгс/см² | не более 0.8 |
| Давление растормаживания | до 4.5 кгс/см² | до 5.0 |
Если после регулировки вилкой ход штока все еще выходит за допустимые пределы, необходимо проверить состояние фрикционных накладок тормозных колодок. Сильный износ накладок может привести к увеличению хода штока, что в конечном итоге потребует их замены.
После механической настройки обязательно проверьте герметичность соединений под давлением. Для этого запустите двигатель, накачайте систему до отключения компрессора и выполните несколько циклов торможения.
⚠️ Важно: Не допускается использование тормозной системы при давлении ниже минимально допустимого. Эксплуатация автомобиля с неисправным регулятором давления или утечками в энергоаккумуляторе строго запрещена.
При настройке следите за синхронностью работы тормозов с обеих сторон. Разница в ходе штоков может привести к отклонению автомобиля в сторону во время торможения, что особенно опасно на скользких дорогах или при движении по сложным маршрутам.
Типичные ошибки при обслуживании и ремонте
При самостоятельном ремонте или замене энергоаккумулятора на Камаз 43118 часто возникают ошибки, которые могут свести на нет все усилия или вызвать новые поломки. Изучение распространенных проблем позволяет избежать повторения чужих неудач.
- Использование неподходящих уплотнителей — применение манжет или колец от других моделей или из некачественного материала может привести к быстрому выходу из строя. Рекомендуется использовать только оригинальные ремкомплекты или качественные аналоги, соответствующие требованиям производителя.
- Нарушение момента затяжки болтов — чрезмерное усилие при затягивании болтов фланца может вызвать деформацию корпуса или повреждение резьбы, в то время как недостаточная затяжка приведет к разгерметизации. Необходимо использовать динамометрический ключ и следовать установленным значениям.
- Игнорирование чистоты пневмосистемы — сборка узла грязными руками или без предварительной очистки посадочных мест может привести к попаданию песка и грязи под манжеты. Это вызывает задиры и быструю потерю герметичности нового энергоаккумулятора.
- Отсутствие проверки угла поворота вилки — при регулировке длины штока часто забывают зафиксировать контргайку или неправильно выставляют угол поворота вилки относительно рычага. Это может привести к перекосу усилия и неравномерному износу тормозных накладок.
Особое внимание стоит уделить состоянию пневматических трубок. Если при замене энергоаккумулятора трубки имеют трещины или потертости, их также следует заменить. Старая, «дубовая» трубка может лопнуть под воздействием вибрации.
Качество воздуха, поступающего в систему, напрямую влияет на срок службы узла. Регулярная замена воздушного фильтра компрессора и слив конденсата из ресиверов помогают продлить жизнь энергоаккумуляторам и всей тормозной системе.
Сравнительный анализ и совместимость модификаций
На автомобилях Камаз 43118 можно использовать различные модификации энергоаккумуляторов, в зависимости от года выпуска и комплектации шасси. Знание этих различий важно при выборе запасных частей для замены.
Главное отличие заключается в диаметре мембраны и ходе штока. Для передней оси и запасной тормозной системы чаще применяются модели с меньшим диаметром, чем у основных тормозных камер задних мостов, но с усиленной пружиной для надежного торможения.
При выборе запчастей следует учитывать тип соединительных фланцев и расположение штуцеров. Некоторые модификации могут иметь смещенные отверстия для крепления, что потребует доработки кронштейна или использования переходных пластин, что не является оптимальным решением.
| Модель узла | Применяемость | Особенности |
|---|---|---|
| 24/24 (Оригинал) | Камаз 43118 (стандарт) | Усиленный корпус, стандартные соединения |
| Аналог (Турция/Китай) | Камаз 43118 (совместимые) | Необходима проверка геометрии фланца |
Использование неоригинальных компонентов возможно, если они сертифицированы для техники Камаз. Дешевые аналоги часто имеют меньшую толщину металла и низкокачественные резинотехнические изделия, что сокращает срок их службы.
При установке энергоаккумулятора от другого производителя может потребоваться подгонка регулировочной вилки. Штоки могут отличаться по резьбе или длине, что делает невозможным использование стандартных крепежных элементов.
Экономить на ключевых узлах, таких как энергоаккумулятор, недопустимо. Надежность оригинальных запчастей подтверждена многолетней эксплуатацией в сложных условиях.
Эксплуатационные нюансы и итоговые рекомендации
Энергоаккумулятор Камаз 43118 — надежный элемент, требующий постоянного внимания. Соблюдение регламента технического обслуживания и использование качественных расходных материалов помогут избежать неожиданных поломок во время поездки.
Регулярная визуальная проверка состояния узла, контроль герметичности и настройка хода штока должны стать привычной практикой для водителя. Это занимает немного времени, но обеспечивает безопасность на дороге.
Если возникают сомнения в работоспособности тормозной системы, необходимо немедленно остановиться и провести тщательную диагностику. Безопасность как грузовика, так и окружающих всегда должна быть важнее сроков доставки груза.
Обзор инструментов и материалов для ремонта
Для успешного ремонта и обслуживания энергоаккумулятора Камаз 43118 необходимо иметь в наличии определённые инструменты и материалы. Правильный выбор инструментов не только ускоряет процесс работы, но и обеспечивает высокое качество выполняемых операций.
Инструменты
- Набор ключей: Для разборки и сборки узлов энергоаккумулятора потребуется набор гаечных ключей различных размеров. Рекомендуется использовать как метрические, так и дюймовые ключи, так как на некоторых деталях могут быть разные размеры резьбы.
- Отвертки: Набор отверток с различными насадками (плоские и крестовые) необходим для работы с крепежными элементами и электрическими соединениями.
- Плоскогубцы и кусачки: Эти инструменты пригодятся для захвата, удержания и обрезки проводов и других мелких деталей.
- Динамометрический ключ: Используется для затяжки крепежных элементов с заданным моментом, что особенно важно для обеспечения герметичности соединений.
- Ключи для тормозных систем: Специальные ключи для работы с тормозными механизмами, которые могут потребоваться при замене или ремонте элементов энергоаккумулятора.
- Мультиметр: Для проверки электрических цепей и диагностики возможных неисправностей.
- Компрессор: Для проверки герметичности и работы пневматических систем, если это необходимо.
Материалы
- Уплотнительные кольца и прокладки: При разборке энергоаккумулятора часто требуется замена уплотнительных элементов, чтобы избежать утечек воздуха и обеспечить надёжную работу системы.
- Смазочные материалы: Специальные смазки для подшипников и других движущихся частей, которые помогут снизить трение и износ.
- Электрические соединения и провода: В случае повреждения проводки потребуется замена или восстановление электрических соединений.
- Краска и антикоррозийные составы: Для защиты металлических частей от коррозии и продления срока службы энергоаккумулятора.
- Запасные части: Важно иметь под рукой оригинальные или качественные аналоги запасных частей, таких как мембраны, клапаны и другие компоненты, которые могут потребоваться в процессе ремонта.
Подготовка всех необходимых инструментов и материалов перед началом работы значительно упростит процесс ремонта энергоаккумулятора Камаз 43118 и позволит избежать ненужных задержек. Важно также следовать инструкциям производителя и соблюдать технику безопасности при выполнении всех операций.
Профилактическое обслуживание и его важность
Профилактическое обслуживание энергоаккумулятора Камаз 43118 играет ключевую роль в обеспечении надежной работы автомобиля и продлении срока службы его компонентов. Энергоаккумулятор, как важная часть тормозной системы, отвечает за накопление и распределение энергии, необходимой для эффективного торможения. Регулярное обслуживание позволяет предотвратить возможные неисправности и обеспечить безопасность на дороге.
Первым шагом в профилактическом обслуживании является регулярная проверка состояния энергоаккумулятора. Это включает в себя визуальный осмотр на наличие утечек, повреждений или коррозии. Особое внимание следует уделить соединениям и креплениям, которые могут ослабевать со временем. Также необходимо проверять уровень жидкости в аккумуляторе, так как недостаток жидкости может привести к его неэффективной работе.
Следующим важным этапом является проверка давления в системе. Неправильное давление может негативно сказаться на работе тормозов и привести к их преждевременному износу. Рекомендуется использовать манометр для точной оценки давления и, при необходимости, производить его регулировку в соответствии с рекомендациями производителя.
Кроме того, необходимо регулярно очищать энергоаккумулятор от грязи и пыли. Загрязнения могут привести к перегреву и снижению эффективности работы устройства. Для этого можно использовать мягкую щетку и специальные чистящие средства, которые не повредят поверхность аккумулятора.
Не менее важным аспектом профилактического обслуживания является замена изношенных или поврежденных деталей. Это может включать в себя прокладки, уплотнители и другие элементы, которые могут со временем терять свои свойства. Замена таких компонентов поможет избежать серьезных поломок и снизит риск аварийных ситуаций.
Также рекомендуется вести журнал обслуживания, в котором фиксируются все проведенные работы, замены деталей и выявленные неисправности. Это поможет отслеживать состояние энергоаккумулятора и планировать будущие мероприятия по его обслуживанию.
В заключение, профилактическое обслуживание энергоаккумулятора Камаз 43118 является важной частью эксплуатации автомобиля. Регулярные проверки, очистка и замена изношенных деталей помогут обеспечить надежную работу тормозной системы и повысить безопасность на дороге. Не стоит пренебрегать этими мерами, так как они могут существенно снизить риск возникновения серьезных неисправностей и аварий.
Советы по выбору запчастей и комплектующих
При ремонте и обслуживании энергоаккумулятора Камаз 43118 крайне важно правильно подбирать запчасти и комплектующие. Это не только обеспечит надежную работу устройства, но и продлит срок его службы. Ниже приведены несколько рекомендаций, которые помогут вам сделать правильный выбор.
1. Оригинальные запчасти vs. аналоги
Первое, что стоит учесть, это выбор между оригинальными запчастями и их аналогами. Оригинальные детали, как правило, имеют более высокое качество и гарантируют совместимость с вашим энергоаккумулятором. Однако их стоимость может быть значительно выше. Аналоги могут быть более доступными, но важно тщательно проверять их качество и репутацию производителя.
2. Проверка совместимости
Перед покупкой запчастей обязательно убедитесь в их совместимости с моделью вашего энергоаккумулятора. Для этого можно обратиться к технической документации или консультироваться с продавцом. Неправильный выбор может привести к серьезным поломкам и дополнительным расходам.
3. Изучение отзывов и рекомендаций
Перед покупкой запчастей стоит изучить отзывы других владельцев Камаз 43118. Это поможет вам понять, какие производители зарекомендовали себя наилучшим образом, а какие детали могут оказаться некачественными. Рекомендуется также обратиться к профессиональным механикам, которые могут дать советы по выбору надежных комплектующих.
4. Учет условий эксплуатации
При выборе запчастей важно учитывать условия эксплуатации вашего автомобиля. Если Камаз 43118 используется в тяжелых условиях, например, на строительных площадках или в условиях повышенной влажности, стоит обратить внимание на детали, которые имеют повышенную прочность и устойчивость к коррозии.
5. Сравнение цен
Не стоит спешить с покупкой. Рекомендуется сравнить цены на запчасти в разных магазинах и интернет-площадках. Иногда можно найти выгодные предложения, которые позволят сэкономить значительную сумму. Однако не забывайте о качестве — слишком низкая цена может быть признаком низкого качества.
6. Проверка наличия гарантии
При покупке запчастей обязательно уточняйте наличие гарантии. Это даст вам дополнительную защиту в случае, если деталь окажется бракованной или не будет соответствовать заявленным характеристикам. Надежные производители всегда предоставляют гарантию на свою продукцию.
Следуя этим рекомендациям, вы сможете выбрать качественные запчасти и комплектующие для энергоаккумулятора Камаз 43118, что обеспечит надежную и долгосрочную эксплуатацию вашего автомобиля.
