Как устроен тормозной кран КАМАЗ 55111 и когда ему нужен ремонт

Опубликовано: 02.10.2026

Тормозной кран КАМАЗ 55111 играет ключевую роль в обеспечении безопасности и эффективности работы грузовика, отвечая за распределение тормозного усилия между колесами. В данной статье мы подробно рассмотрим устройство двухсекционного тормозного крана, а также предоставим полную инструкцию по его диагностике, ремонту и регулировке. Вы узнаете о распространенных неисправностях, способах их устранения и замене клапанов, что поможет вам поддерживать тормозную систему вашего автомобиля в исправном состоянии и избежать серьезных последствий на дороге.

Конструктивные особенности и принцип работы

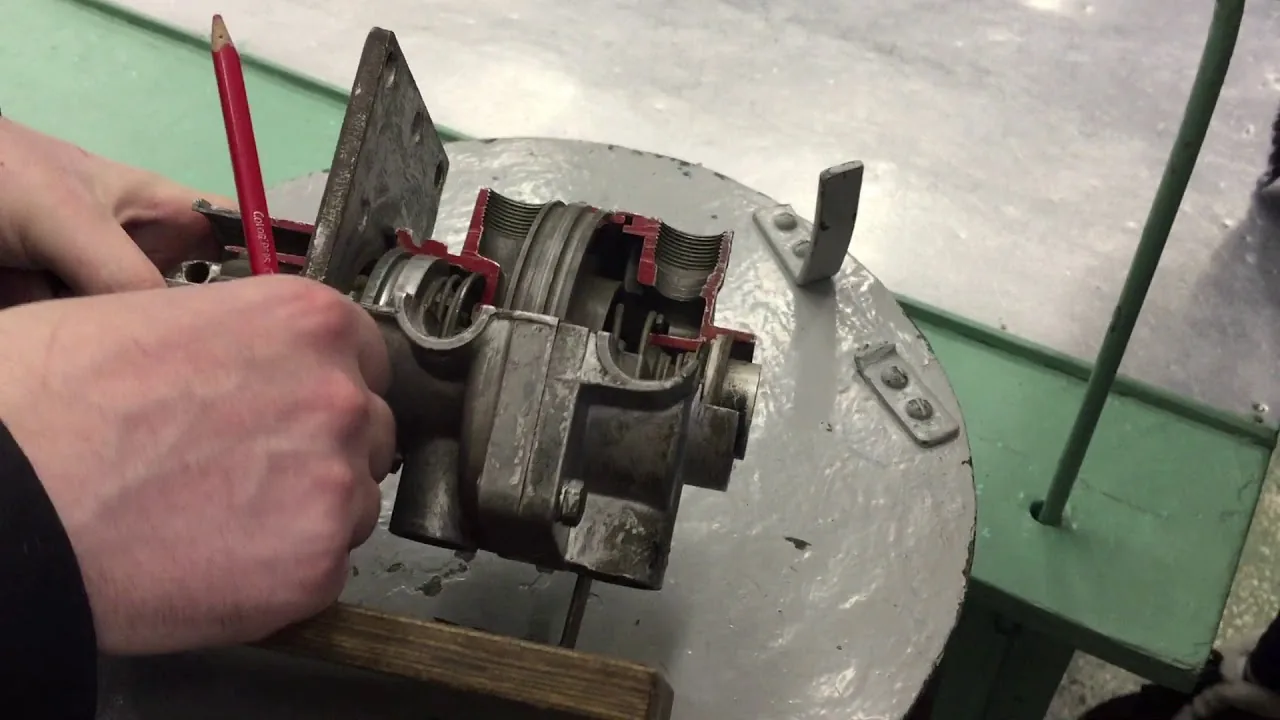

Двухсекционный тормозной кран на грузовике КАМАЗ 55111 — это сложный пневматический механизм, который управляет подачей сжатого воздуха в контуры передней и задней осей. Конструкция состоит из двух последовательно расположенных секций в общем корпусе, что позволяет осуществлять независимое или совместное торможение в зависимости от состояния системы.

Верхняя секция отвечает за тормоза задней оси, а нижняя контролирует передний мост. В некоторых версиях конструкции могут быть изменения в зависимости от года выпуска. При нажатии на тормозную педаль шток перемещается вниз, закрывая выпускное отверстие и открывая впускной клапан, через который воздух поступает в тормозные камеры.

Ключевым компонентом является балансировочная поршневая система, которая контролирует давление в контурах и уравновешивает усилие на педали. Герметичность системы обеспечивается набором резинок, колец и клапанов, состояние которых напрямую влияет на безопасность эксплуатации.

Устройство верхней секции

Верхняя часть крана получает управляющий сигнал от нижнего штока и распределяет сжатый воздух либо к ускорительному клапану, либо напрямую к энергоаккумуляторам задней тележки. Внутри устройства находится балансировочный поршень, который под воздействием давления сжатого воздуха перемещается, создавая необходимое усилие для открытия впускного клапана.

Особое внимание следует уделить выпускному клапану. При отпускании педали он обеспечивает выход отработанного воздуха в атмосферу. Если клапан заедает или загрязняется, это может привести к «прихватыванию» тормозов, что вызывает перегрев барабанов и увеличивает расход топлива.

Не менее важны толкатель и возвратная пружина. Пружина возвращает поршень в исходное положение после снятия нагрузки. Усталость металла или поломка пружины могут привести к тому, что кран не сможет полностью «отпустить» тормоза.

Этап ремонта/регулировки	Описание действий	Рекомендуемые инструменты
Осмотр тормозного крана	Проверка на наличие повреждений и утечек	Визуальный осмотр, фонарик
Разборка крана	Снятие крана с автомобиля, разборка на части	Гаечные ключи, отвертки
Чистка деталей	Удаление грязи и отложений с деталей крана	Щетки, растворители
Замена уплотнений	Установка новых уплотнительных колец	Набор уплотнений, смазка
Регулировка давления	Настройка давления срабатывания тормозов	Манометр, регулировочный ключ
Сборка и установка	Сборка крана и установка на место	Гаечные ключи, динамометр
Проверка работоспособности	Тестирование работы тормозного крана	Тестовая поездка, манометр

Интересные факты

Вот несколько интересных фактов о ремонте и регулировке тормозного крана на КАМАЗ 55111:

Система управления тормозами: Тормозной кран на КАМАЗ 55111 отвечает за распределение давления тормозной жидкости между передними и задними тормозами. Правильная регулировка этого устройства критически важна для обеспечения безопасности, так как неправильное распределение может привести к неравномерному торможению и увеличению тормозного пути.
Проверка на герметичность: При ремонте тормозного крана важно проводить проверку на герметичность. Даже небольшие утечки могут привести к потере давления в системе и, как следствие, к снижению эффективности торможения. Для этого используют специальные жидкости или тестовые устройства, которые позволяют выявить утечки.
Регулировка тормозного крана: Регулировка тормозного крана включает в себя настройку давления срабатывания и времени реакции. Это позволяет адаптировать систему под конкретные условия эксплуатации, например, при перевозке тяжелых грузов или в условиях гористой местности. Неправильная регулировка может привести к преждевременному износу тормозных колодок и дисков.

Эти факты подчеркивают важность правильного обслуживания и регулировки тормозного крана для обеспечения безопасности и надежности работы автомобиля.

Механизм нижней секции

Нижняя секция конструкции схожа с верхней, но имеет свои особенности в подаче воздуха от ресиверов. Она соединена с педальным приводом через механический толкатель. При нажатии на тормозную педаль сначала активируется нижняя секция, что запускает процесс торможения переднего моста.

Внутри этой секции расположены впускной и выпускной клапаны, которые должны работать в идеальной синхронизации. Любая задержка в их работе может вызвать дисбаланс в торможении, что особенно опасно на скользких покрытиях или при полной загрузке самосвала.

Для контроля состояния нижнего контура предусмотрены специальные технологические отверстия, которые позволяют проверить герметичность. Регулировка зазора между седлом клапана и толкателем помогает настроить чувствительность тормозной педали.

⚠️ Важно: Перед началом любых работ по демонтажу или разборке тормозного крана обязательно сбросьте весь воздух из пневматической системы. Нахождение под давлением может привести к травмам и разлету деталей.

Диагностика неисправностей и характерные симптомы

Чтобы точно определить причину неисправности тормозной системы, нужно последовательно проверить все её компоненты, начиная с показаний манометров на приборной панели. Если стрелки манометров не достигают нормальных значений или давление резко падает после выключения двигателя, это может указывать на серьезную утечку в трубопроводе или в самом кране.

Одной из распространенных проблем является утечка воздуха через технологические отверстия в корпусе крана или через механизм педального привода. Это может свидетельствовать о износе манжет поршней или нарушении герметичности клапанов. Характерный свист воздуха может помочь определить место утечки, однако в условиях шумного двигателя его сложно услышать.

Если педаль тормоза стала «мягкой» или проваливается до пола без должного торможения, вероятнее всего, нарушена герметичность впускных клапанов или повреждены уплотнительные кольца штоков. В такой ситуации воздух проникает в контуры, но не создает необходимого давления для эффективной работы тормозов.

Признаки неисправности верхней секции

При проблемах с верхней секцией тормозной системы водитель может заметить, что задние колеса тормозят менее эффективно, чем передние, или начинают «прихватывать» после отпускания тормозной педали. Для диагностики ситуации нужно подать воздух в контуры и прослушать, не выходит ли воздух из атмосферных отверстий крана.

Если при нажатии на тормозную педаль из нижнего отверстия крана наблюдается постоянная струя воздуха, это указывает на утечку в выпускном клапане верхней секции. Часто причиной становятся загрязнения, такие как грязь, масло или вода, которые могут повредить резиновые уплотнения.

Также необходимо проверить состояние балансировочного поршня. Если он застревает в цилиндре из-за коррозии или разбухания резины, это может привести к неравномерному увеличению давления в контурах задней тележки, что, в свою очередь, может вызвать занос автопоезда во время торможения.

Симптомы поломки нижней секции

Неисправность нижней секции часто проявляется резким снижением давления в первом контуре при сильном нажатии на тормоз. Это указывает на недостаточную пропускную способность впускного клапана или его повреждение.

Если после отпускания тормозной педали колеса не освобождаются и слышен звук выходящего воздуха, это свидетельствует о том, что выпускной клапан нижней секции не закрывает атмосферу или застрял в открытом положении. В таком случае необходимо незамедлительно разобрать узел.

Механическое повреждение штока или толкателя может привести к полной потере реакции тормозной системы на нажатие педали. Быстрый визуальный осмотр привода педали и штока крана позволяет оперативно исключить наличие механических дефектов.

Симптом	Вероятная причина	Метод проверки
Снижение давления при нажатии на педаль	Негерметичность впускных клапанов	Измерение давления в ресиверах
Тормоза не освобождаются	Залипание выпускных клапанов	Аудиальный контроль отверстий
Рывки во время торможения	Заедание поршней	Разборка и дефектовка

Процесс разборки и замены уплотнений

Ремонт тормозного крана на КАМАЗ 55111 начинается с его демонтажа с рамы автомобиля. Для этого необходимо отсоединить все пневматические трубки и электрические соединения датчиков. Перед снятием крана важно тщательно очистить его внешнюю поверхность от грязи и масла, чтобы избежать попадания абразивных частиц внутрь во время разборки.

Разборка должна проводиться в строго определенной последовательности: сначала снимается верхняя часть, затем нижняя. Важно не путать детали, так как некоторые элементы секций могут выглядеть схоже, но имеют конструктивные различия, например, в размерах пружин и диаметрах поршней.

Все металлические компоненты, которые были сняты, следует промыть в чистом дизельном топливе или специальном растворителе. Резиновые детали нельзя мыть агрессивными жидкостями; их достаточно протереть чистой тряпкой.

Замена клапанов и манжет

Основная часть работ заключается в замене резинок клапанов и манжет поршней. Даже если старые клапаны выглядят целыми, их лучше заменить, так как со временем резина теряет эластичность и становится жесткой.

При установке новых манжет важно смазать их тормозной жидкостью или специальной смазкой для резинок. Это упростит сборку и поможет избежать повреждений краев манжет во время запрессовки.

Особое внимание стоит уделить седлам клапанов. Если на металлической поверхности седла есть вмятины или царапины, его следует заменить или отшлифовать, иначе добиться герметичности не получится.

Удалите стопорное кольцо с корпуса секции.
Извлеките балансировочный поршень в сборе.
С помощью отвертки достаньте впускной и выпускной клапаны.
Замените резинки и манжеты на новые из ремкомплекта.
Соберите узел в обратном порядке, смазывая детали.

Используйте только оригинальные ремкомплекты или проверенные аналоги.
Не применяйте минеральные масла для смазки резинок.
Проверяйте состояние пружин на наличие поломок витков.
Убедитесь в чистоте воздушных каналов перед сборкой.

⚠️ Внимание: При сборке крана следите за правильным расположением направляющих штифтов и пружин. Неправильная сборка может привести к заклиниванию поршней и сбоям в работе тормозов.

Регулировка и проверка после ремонта

После сборки тормозного крана необходимо настроить его на специализированном стенде или непосредственно на автомобиле с использованием измерительных приборов. Главная цель — установить оптимальное давление в контурах и обеспечить синхронное срабатывание.

Регулировка хода штока педали и штоков крана выполняется с помощью регулировочных винтов, которые ограничивают максимальное открытие клапанов. Неправильная настройка может привести к недостаточной эффективности торможения или чрезмерному расходу воздуха.

Обязательно проверьте герметичность всех соединений с помощью мыльного раствора. Появление пузырьков укажет на места утечек, которые нужно устранить, подтянув соединения или заменив уплотнители.

Настройка давления в контурах

Давление в тормозных контурах должно соответствовать техническим параметрам, указанным в инструкции по эксплуатации. Для модели КАМАЗ 55111 оптимальным считается давление от 6,5 до 8,0 атмосфер, что зависит от конкретной версии регулятора давления.

Если давление в одном из контуров отличается от другого более чем на 0,5 атмосферы, необходимо проверить работу регулятора давления и состояние мембран в кране. Разница в давлениях может привести к тому, что автомобиль будет уводить в сторону при торможении.

Проверка осуществляется путем многократного нажатия на тормозную педаль до полного опустошения ресиверов. Затем нужно контролировать время наполнения до достижения рабочего давления. Время наполнения не должно превышать установленные нормы.

Оптимальное давление в контурах: 6.5 - 8.0 атм

Допустимая разница давления: не более 0.5 атм
Время наполнения ресиверов: до 40 секунд

Типичные ошибки при обслуживании

При ремонте тормозной системы часто возникают ошибки, которые могут свести на нет все усилия и представлять опасность. Осознание этих ошибок поможет избежать повторных неисправностей и обеспечит долговечность узла.

Неправильный выбор смазок — использование литола или солидола для резинок приводит к их разбуханию и повреждению. Рекомендуется применять только силиконовые смазки или тормозную жидкость.
Пренебрежение чистотой — даже мелкая песчинка, попавшая под клапан, может нарушить герметичность всей системы. Поэтому работы следует проводить только на чистой поверхности.
Нарушение порядка сборки — перепутанные пружины или неправильно установленные манжеты могут вызвать заклинивание поршней и отказ тормозов.
Отсутствие проверки на стенде — установка неотрегулированного крана на автомобиль может привести к непредсказуемому поведению тормозной системы во время движения.

Обеспечение безопасности и долговечность системы

Долговечность и надежность тормозного крана КАМАЗ 55111 зависят не только от качества ремонта, но и от состояния всей пневматической системы автомобиля. Регулярная замена воздушных фильтров компрессора и откачка конденсата из ресиверов значительно увеличивают срок службы уплотнительных элементов.

Влага и масло, проникающие в систему с воздухом, являются главными врагами резинотехнических изделий. Установка или своевременная замена воздушного осушителя (если это предусмотрено конструкцией) и регулярная продувка системы помогают избежать преждевременного износа.

Водителю стоит сделать привычкой ежедневно проверять работу тормозов и прислушиваться к звукам компрессора. Любые изменения в звуке или поведении тормозной педали должны стать сигналом для немедленной диагностики.

Соблюдение технологий ремонта и использование качественных запасных частей восстанавливают функциональность тормозного крана до заводских характеристик. Это обеспечивает предсказуемое поведение грузовика на дороге и безопасность водителя.

Регулярное техническое обслуживание пневматической системы — залог отсутствия неожиданных поломок. Внимание к деталям при сборке и настройке крана гарантирует надежность тормозов в любых условиях.

Инструменты и материалы для ремонта

Для успешного ремонта и регулировки тормозного крана КАМАЗ 55111 необходимо подготовить определённый набор инструментов и материалов. Это обеспечит не только качество выполнения работ, но и безопасность в процессе эксплуатации автомобиля.

Основные инструменты

Набор ключей: Для демонтажа и монтажа тормозного крана понадобятся как обычные, так и торцевые ключи различных размеров. Рекомендуется иметь в наличии ключи на 10, 12, 13 и 17 мм.
Отвертки: Плоские и крестовые отвертки помогут в работе с крепежными элементами и разъёмами.
Плоскогубцы: Используются для захвата и удержания мелких деталей, а также для снятия хомутов.
Динамометрический ключ: Обеспечивает необходимый момент затяжки при установке тормозного крана, что критично для его надёжной работы.
Ножовка по металлу: Может понадобиться для обрезки трубок или других металлических элементов, если они повреждены.
Ключи для трубопроводов: Специальные ключи для работы с трубопроводами помогут избежать повреждений при демонтаже.

Материалы

Уплотнительные кольца: При замене тормозного крана необходимо использовать новые уплотнительные кольца, чтобы избежать утечек воздуха.
Смазочные материалы: Для обеспечения плавной работы механизмов рекомендуется использовать специальные смазки, устойчивые к воздействию высоких температур и давления.
Тормозная жидкость: Важно использовать только качественную тормозную жидкость, соответствующую требованиям производителя, для обеспечения надёжной работы тормозной системы.
Крепежные элементы: В процессе ремонта может потребоваться замена старых болтов, гаек и шайб на новые, чтобы гарантировать надёжность соединений.

Дополнительные материалы

Очистители: Специальные очистители для удаления грязи и масла с деталей тормозного крана помогут подготовить рабочую поверхность.
Изолента: Может понадобиться для временной изоляции проводов или трубок во время ремонта.
Перчатки и защитные очки: Обязательно используйте средства индивидуальной защиты для предотвращения травм и загрязнений.

Подготовив все необходимые инструменты и материалы, вы сможете значительно упростить процесс ремонта и регулировки тормозного крана КАМАЗ 55111, а также повысить качество выполненных работ.

Необходимые инструменты

Для успешного ремонта и регулировки тормозного крана КАМАЗ 55111 необходимо подготовить ряд инструментов и материалов, которые обеспечат качественное выполнение всех операций. Ниже представлен список необходимых инструментов, а также краткое описание их назначения.

Набор ключей – для демонтажа и монтажа крепежных элементов тормозного крана. Рекомендуется иметь как рожковые, так и торцевые ключи различных размеров.
Отвертки – плоские и крестовые отвертки понадобятся для работы с винтовыми соединениями и для снятия крышек.
Плоскогубцы – используются для захвата и удержания мелких деталей, а также для работы с пружинами и зажимами.
Тестеры давления – необходимы для проверки работоспособности тормозного крана и его регулировки. Они позволяют измерять давление в системе и выявлять возможные неисправности.
Манометр – для контроля давления в пневматической системе тормозов. Это поможет убедиться в правильной работе тормозного крана.
Смазочные материалы – рекомендуется использовать специальные смазки для пневматических систем, которые обеспечат долговечность и надежность работы тормозного крана.
Чистящие средства – для удаления загрязнений и остатков старой смазки с деталей тормозного крана. Это может быть как специальный очиститель, так и обычный бензин или уайт-спирит.
Набор запасных частей – в процессе ремонта могут понадобиться новые уплотнители, пружины и другие элементы, поэтому стоит заранее подготовить комплект запасных частей.
Лестница или подъемник – для удобного доступа к тормозному крану, особенно если он установлен в труднодоступном месте.
Рабочая одежда и перчатки – для обеспечения безопасности и комфорта во время работы.

Подготовив все перечисленные инструменты и материалы, вы сможете приступить к ремонту и регулировке тормозного крана КАМАЗ 55111 с максимальной эффективностью и минимальными рисками возникновения ошибок. Важно помнить, что качественная работа требует не только наличия инструментов, но и внимательности, аккуратности и соблюдения всех технологических процессов.

Выбор качественных запчастей

При ремонте и регулировке тормозного крана КАМАЗ 55111 крайне важно уделить особое внимание выбору качественных запчастей. От этого зависит не только эффективность работы тормозной системы, но и безопасность автомобиля в целом.

Первым шагом в выборе запчастей является определение их происхождения. Рекомендуется использовать оригинальные запчасти, которые производятся непосредственно заводом-изготовителем. Они гарантируют соответствие всем техническим требованиям и стандартам, что особенно важно для критически важных узлов, таких как тормозная система.

Если оригинальные запчасти недоступны или их стоимость слишком высока, можно рассмотреть альтернативные варианты. Однако в этом случае стоит обратить внимание на репутацию производителя. Запчасти от известных брендов, которые зарекомендовали себя на рынке, могут стать хорошей заменой. Важно изучить отзывы и рекомендации других владельцев автомобилей КАМАЗ, чтобы избежать покупки некачественных изделий.

При выборе запчастей также следует учитывать их совместимость с конкретной моделью тормозного крана. Например, некоторые детали могут подходить для других моделей КАМАЗа, но не для 55111. Поэтому перед покупкой необходимо сверить номера деталей и их характеристики.

Не менее важным аспектом является проверка состояния запчастей перед установкой. Даже новые детали могут иметь производственные дефекты или повреждения, которые могут негативно сказаться на работе тормозной системы. Рекомендуется тщательно осмотреть каждую деталь на наличие трещин, вмятин и других дефектов.

Кроме того, стоит обратить внимание на упаковку и документацию. Качественные запчасти обычно поставляются в фирменной упаковке с соответствующими сертификатами и инструкциями. Это может служить дополнительным подтверждением их подлинности и качества.

В заключение, выбор качественных запчастей для ремонта и регулировки тормозного крана КАМАЗ 55111 — это залог надежной и безопасной работы тормозной системы. Не стоит экономить на деталях, ведь от этого зависит не только срок службы автомобиля, но и безопасность водителя и пассажиров.

Профилактическое обслуживание тормозного крана

Профилактическое обслуживание тормозного крана является важной частью технического обслуживания автомобиля КАМАЗ 55111. Регулярная проверка и обслуживание тормозного крана помогают предотвратить возможные неисправности, которые могут привести к снижению эффективности торможения и, как следствие, к аварийным ситуациям на дороге.

Первым шагом в профилактическом обслуживании тормозного крана является визуальный осмотр. Необходимо проверить наличие утечек воздуха, которые могут указывать на повреждение уплотнителей или соединений. Утечки могут быть обнаружены по характерному свисту или образованию конденсата в местах соединений. Если утечки обнаружены, необходимо заменить поврежденные детали.

Следующим этапом является проверка работы тормозного крана. Для этого нужно включить систему пневматического торможения и проверить, как реагирует кран на нажатие тормоза. Тормозной кран должен быстро и четко реагировать на команды водителя. Если наблюдаются задержки или неполное срабатывание, это может указывать на необходимость регулировки или замены крана.

Также следует обратить внимание на состояние пневматических трубок и соединений. Они должны быть целыми, без трещин и повреждений. Рекомендуется периодически проверять крепления и зажимы, чтобы избежать ослабления соединений, что может привести к утечкам воздуха.

Не менее важным аспектом является проверка давления в системе. Для этого необходимо использовать манометр, который позволит определить, соответствует ли давление в системе нормам, установленным производителем. Низкое давление может свидетельствовать о проблемах с компрессором или утечках в системе.

Регулярная замена фильтров и очистка системы также играют важную роль в профилактическом обслуживании тормозного крана. Загрязненные фильтры могут привести к снижению эффективности работы крана и других компонентов тормозной системы. Рекомендуется заменять фильтры не реже одного раза в год или по мере необходимости.

Наконец, стоит отметить, что профилактическое обслуживание тормозного крана должно проводиться в соответствии с рекомендациями производителя и с учетом условий эксплуатации автомобиля. Важно вести учет всех проведенных работ и замененных деталей, что поможет в дальнейшем планировании технического обслуживания и выявлении возможных проблем.

Регулярные проверки и замены

Регулярные проверки и замены тормозного крана КАМАЗ 55111 являются важной частью технического обслуживания автомобиля. Тормозной кран отвечает за распределение тормозного усилия между передними и задними колесами, что напрямую влияет на безопасность движения. Поэтому необходимо уделять особое внимание его состоянию.

Первым шагом в процессе проверки является визуальный осмотр тормозного крана. Необходимо обратить внимание на наличие утечек воздуха, трещин или других повреждений корпуса. Утечки могут привести к снижению эффективности торможения, поэтому их нужно устранять незамедлительно. Также стоит проверить состояние всех соединений и шлангов, так как изношенные или поврежденные элементы могут стать причиной неисправностей.

Следующим этапом является проверка работы тормозного крана в действии. Для этого нужно провести тестирование системы торможения. Важно убедиться, что при нажатии на тормоза кран корректно распределяет давление, и тормоза срабатывают равномерно. Если наблюдаются какие-либо отклонения, такие как неравномерное торможение или задержка в срабатывании, это может указывать на необходимость регулировки или замены крана.

Регулировка тормозного крана включает в себя настройку его механизмов для обеспечения оптимальной работы. Это может потребовать специальных инструментов и знаний, поэтому в случае отсутствия опыта лучше обратиться к профессионалам. Однако, если вы решите выполнить регулировку самостоятельно, важно следовать инструкциям производителя и использовать только оригинальные запчасти.

Замена тормозного крана также может потребоваться в случае его серьезного износа или повреждения. При замене необходимо учитывать совместимость нового крана с моделью вашего автомобиля. Рекомендуется использовать детали, рекомендованные производителем, чтобы избежать проблем с установкой и эксплуатацией.

Кроме того, стоит помнить о регулярной замене фильтров и проверке системы сжатого воздуха, так как загрязненный воздух может негативно сказаться на работе тормозного крана. Рекомендуется проводить полную проверку системы торможения не реже одного раза в год, а также перед длительными поездками или в случае изменения условий эксплуатации автомобиля.

В заключение, регулярные проверки и замены тормозного крана КАМАЗ 55111 являются необходимыми мерами для обеспечения безопасности на дороге. Не пренебрегайте техническим обслуживанием и следите за состоянием тормозной системы вашего автомобиля, чтобы избежать серьезных последствий и сохранить свою жизнь и жизнь других участников дорожного движения.
