В данной статье мы рассмотрим процесс регулировки и диагностики крана управления тормозами прицепа КАМАЗ 5490, который играет ключевую роль в обеспечении безопасности и эффективности работы транспортного средства. Правильная настройка данного устройства не только способствует оптимизации тормозной системы, но и предотвращает возможные неисправности, которые могут привести к аварийным ситуациям. Мы предоставим техническую инструкцию по настройке и ремонту, а также разберем распространенные неисправности, схемы подключения и нормы давления, что поможет владельцам и механикам поддерживать прицеп в исправном состоянии.
Конструктивные особенности и принцип работы узла

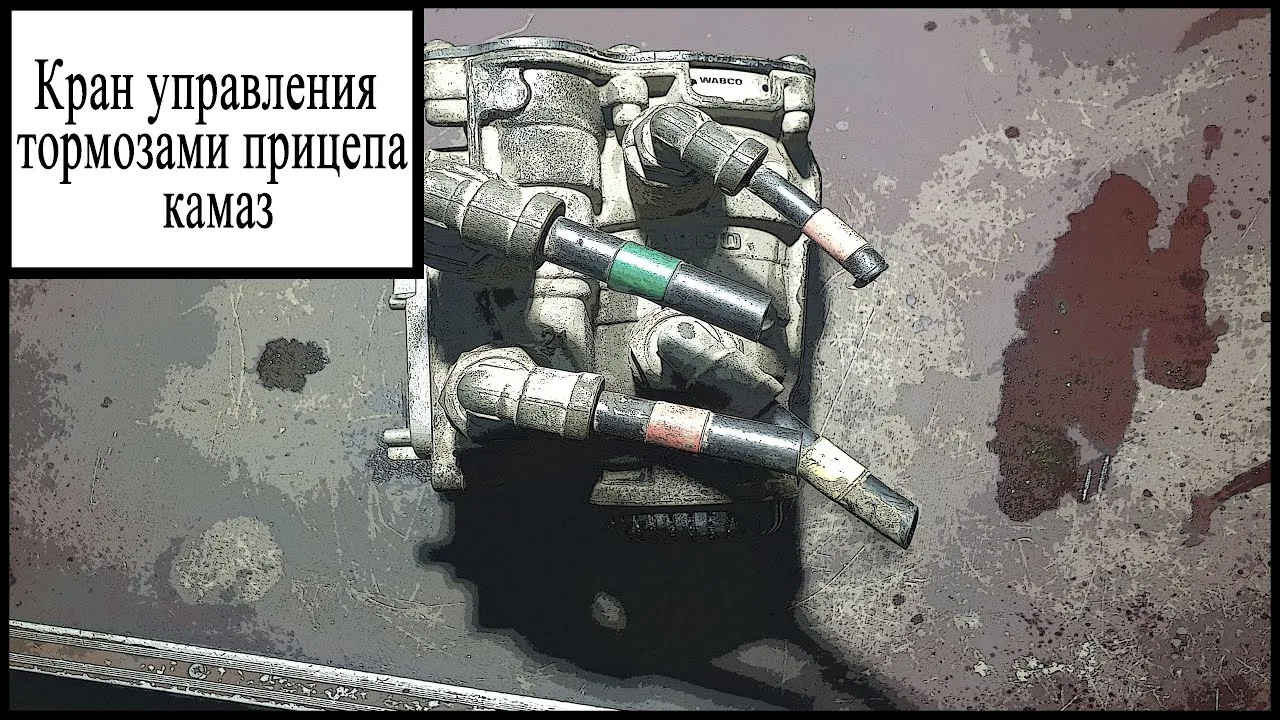

Кран управления тормозами прицепа, часто обозначаемый как двухсекционный или трехходовой, играет ключевую роль в системе управления тормозами полуприцепа. На тягачах модели КАМАЗ 5490 обычно используются устройства серии 341 или их современные аналоги с электромагнитным управлением от блока EBS. Основная функция этого узла — преобразование сигнала от педали тормоза или системы EBS в пневматический сигнал для прицепа.
Принцип работы устройства основан на перемещении поршня под воздействием давления из управляющего контура. При нажатии на тормозную педаль воздух попадает в управляющую полость, что приводит к смещению клапана и открытию прохода для сжатого воздуха от ресиверов тягача к соединительной головке. В то же время закрывается выпускное отверстие, предотвращая утечку воздуха в атмосферу. Когда педаль отпускается, пружина возвращает элементы в исходное положение, и воздух из управляющей магистрали стравливается через выпускное окно.
Современные версии могут быть оснащены электрическими датчиками или электромагнитными клапанами, которые блокируют подачу воздуха в случае неисправности системы ABS. Герметичность уплотнительных элементов в таких условиях становится особенно важной, так как даже незначительная утечка может восприниматься электроникой как разрыв в магистрали.
Схема подключения и маркировка выводов
Для корректной диагностики важно точно знать назначение портов на корпусе крана. Стандартная маркировка представлена цифрами и часто дополнена буквенными обозначениями на металлических бирках или выбита на корпусе. Неправильное подключение шлангов может привести к невозможности растормаживания прицепа или блокировке колес.
В таблице ниже представлено соответствие портов и их функционального назначения для стандартной схемы подключения на КАМАЗ 5490:
| Маркировка | Назначение | Источник/Потребитель |
|---|---|---|
| 1 (или 22) | Питание (Вход) | Ресиверы тягача (через кран) |
| 2 (или 21) | Управление (Вход) | От тормозного крана тягача / EBS |
| 4 (или 24) | Выход на прицеп | Магистраль управления (красная головка) |
| 3 | Атмосфера | Выпускное отверстие (глушится или с глушителем) |

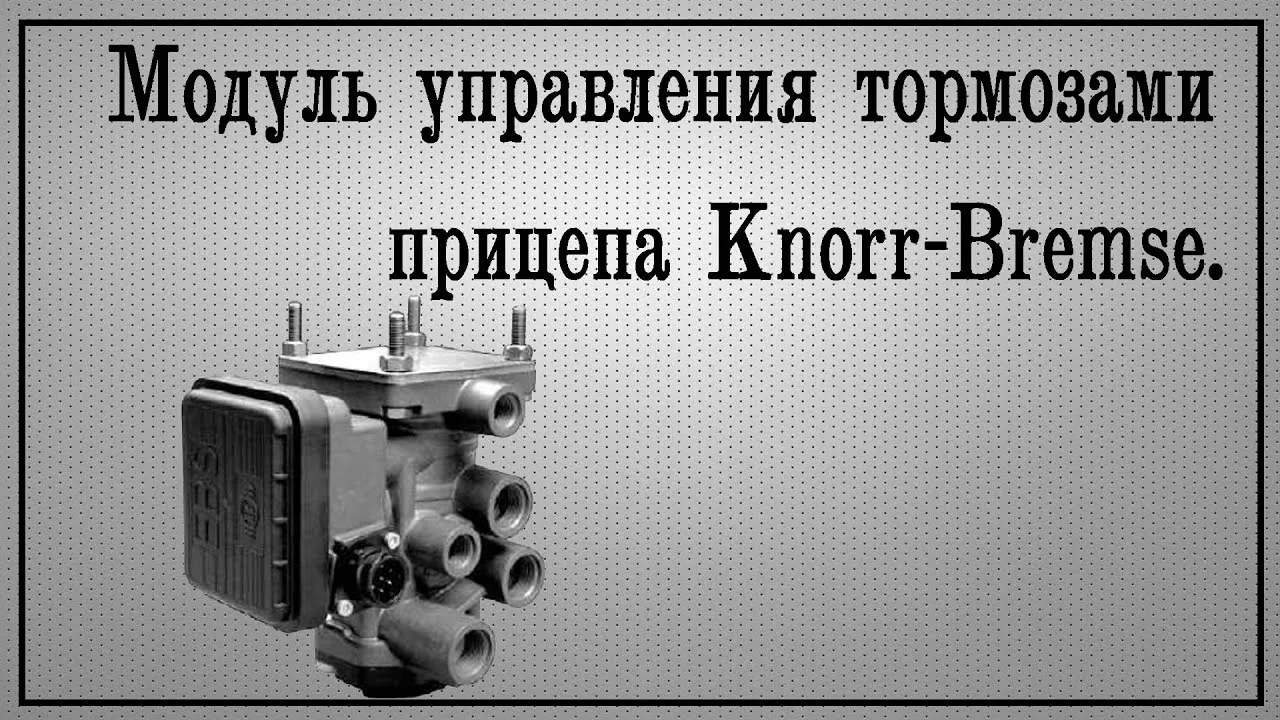

В некоторых версиях с системой EBS WABCO или Knorr-Bremse кран может иметь дополнительные порты для подключения датчиков износа или контроля давления. Визуальный осмотр состояния шлангов и правильности их установки в фитинги — первый шаг в диагностике неисправностей. Часто проблемы возникают из-за путаницы между портами 1 и 2 при некачественном ремонте.
| Параметр | Нормальные значения | Метод диагностики |
|---|---|---|
| Давление в системе тормозов | 0.6 - 0.8 МПа | Измерение манометром |
| Уровень жидкости в бачке | На уровне метки MIN/MAX | Визуальный осмотр |
| Состояние крана управления | Отсутствие утечек, коррозии | Визуальный осмотр и тестирование |
| Рабочая температура крана | Не выше 80°C | Измерение температуры |
| Время срабатывания крана | Не более 0.5 сек | Тестирование на стенде |
Интересные факты
Вот несколько интересных фактов о регулировке и диагностике крана управления тормозами прицепа КАМАЗ 5490:
Автоматическая регулировка: Кран управления тормозами на КАМАЗ 5490 оснащен системой автоматической регулировки, которая позволяет поддерживать оптимальное давление в тормозной системе при изменении нагрузки. Это обеспечивает более равномерное торможение и увеличивает безопасность при эксплуатации.
Диагностика с помощью мультиметра: Для диагностики крана управления тормозами можно использовать мультиметр, который позволяет проверить целостность электрических цепей и работу датчиков. Это помогает быстро выявить неисправности и избежать серьезных поломок.
Влияние температуры на работу: Эффективность работы крана управления тормозами может значительно зависеть от температуры окружающей среды. При низких температурах смазочные материалы могут загустевать, что приводит к замедлению реакции крана. Поэтому важно регулярно проверять состояние системы и использовать качественные смазочные материалы, особенно в холодное время года.
Типовые неисправности и методы диагностики
В процессе работы пневматическая система испытывает значительные нагрузки, вибрации и изменения температуры. Основные признаки неисправности крана управления включают снижение давления в контуре управления, отсутствие торможения прицепа или его неожиданное торможение. Диагностику следует проводить поэтапно, начиная с проверки герметичности.
Если во время торможения слышен громкий звук шипения воздуха, это может указывать на утечку в выпускном клапане или повреждение уплотнительных колец поршня. Если давление в контуре управления не достигает установленного уровня (обычно 6-7 атмосфер при полном нажатии на педаль), возможными причинами могут быть залипание клапана или недостаточное давление в подающей магистрали. Манометры, установленные в пневмошкафу, позволяют быстро контролировать эти параметры.
Особое внимание стоит уделить работе электромагнитных клапанов, если кран ими оснащен. При включении зажигания система выполняет самодиагностику, и должен быть слышен характерный щелчок клапана. Отсутствие этого звука может указывать на обрыв цепи или выход из строя катушки. Для проверки электрической части потребуется мультиметр и схема электрооборудования конкретной модели КАМАЗ 5490.
Проверка герметичности и давления
Проверка герметичности — важный этап перед началом регулировочных работ. Для этого необходимо создать рабочее давление в системе около 8 атмосфер и заглушить двигатель. Утечки можно определить на слух, но для точной локализации часто требуется мыльный раствор или специализированный спрей.
- Увеличьте давление в пневмосистеме до уровня, при котором отключается компрессор.
- Заглушите двигатель и отключите все электрические потребители.
- Полностью нажмите на тормоза и зафиксируйте их положение.
- Следите за показаниями манометров в течение 1-2 минут.
- Прослушайте область крана на наличие шипения воздуха.
Если падение давления превышает допустимые значения (обычно не более 0,2 бар в минуту для исправной системы), необходимо искать источник утечки. Чаще всего воздух уходит через резьбовые соединения или микротрещины в корпусе, возникающие из-за вибрации. В таких случаях потребуется замена уплотнений или всего узла.
⚠️ Важно: Проверку герметичности следует проводить только на неподвижном автомобиле с зафиксированными на стояночный тормоз колесами. Попытка регулировки крана во время движения или без надежной фиксации автомобиля строго запрещена.
Регулировка и настройка параметров работы

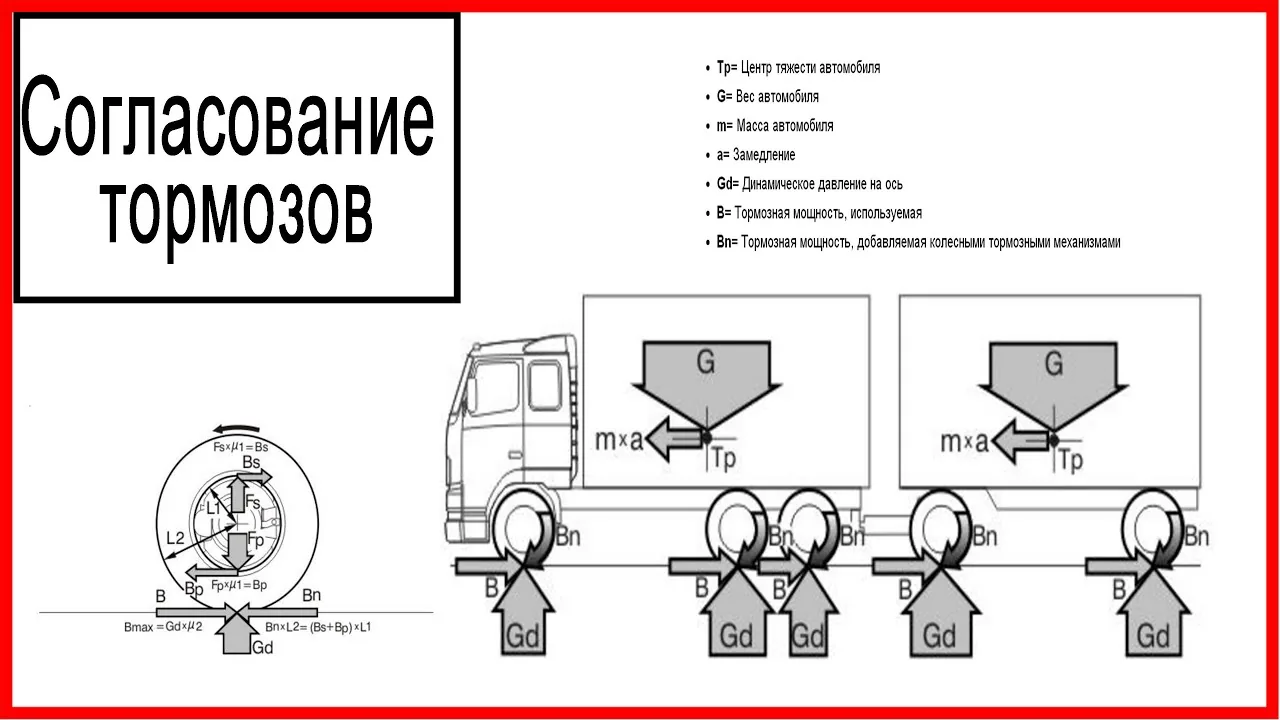

Регулировка крана управления тормозами прицепа необходима в нескольких случаях: при замене узла, после ремонта пневмосистемы или при несоответствии в торможении тягача и прицепа. Главная задача этой настройки — обеспечить синхронное начало торможения всех осей автопоезда и одновременное отпускание тормозов. Для автомобиля КАМАЗ 5490 этот процесс требует использования откалиброванных манометров, подключаемых к контрольным выводам.
Настройка заключается в изменении положения регулировочного винта или шайб внутри корпуса, что влияет на момент открытия впускного клапана. Если клапан открывается слишком рано, прицеп начинает тормозить раньше тягача, что может привести к заносу. При позднем открытии увеличивается тормозной путь. Оптимальным вариантом считается минимальная разница во времени начала торможения.
Для точной настройки рекомендуется использовать диагностический стенд или подключать контрольные манометры непосредственно к выводам крана. В условиях эксплуатации можно полагаться на субъективные ощущения и данные штатных манометров, однако такая регулировка будет менее точной. Плавность хода штоков тормозных камер также зависит от правильной работы данного крана.
Алгоритм регулировки давления управления
Регулировка производится при выключенном двигателе и полностью заряженной пневмосистеме. Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности и надежно закреплен упорами под колесами.
Если кран имеет регулировочный винт, который можно затягивать ключом, то вращение по часовой стрелке обычно увеличивает давление на выходе (что означает более раннее торможение), а вращение против часовой стрелки — снижает его. Оптимальное давление при полном нажатии на педаль должно соответствовать техническим требованиям производителя полуприцепа, обычно оно равно давлению в питающей магистрали.
После механической настройки протестируйте работу системы в движении на закрытой площадке. Резкие торможения не должны вызывать рывков или складывания автопоезда. Если поведение автомобиля не изменилось, причина может быть не в кране, а в тормозных камерах или клапанах полуприцепа.
⚠️ Внимание: Изменение заводских настроек регулировочных винтов без необходимости строго запрещено. Неправильная настройка может привести к блокировке колес прицепа и аварийным ситуациям.
Замена уплотнений и ремонт узла
Ремонт крана управления обычно сводится к замене уплотнительных резинок, которые со временем теряют эластичность. На автомобилях КАМАЗ 5490, работающих в условиях низких температур, резина может становиться жесткой, что приводит к утечкам в клапанах. В комплект для ремонта обычно входят поршневые манжеты, клапанные тарелки и уплотнительные кольца.
При разборке узла важно соблюдать чистоту и аккуратность. Даже небольшие частицы грязи, попавшие внутрь крана, могут повредить прецизионные детали или нарушить герметичность клапанного седла. Перед началом разборки рекомендуется тщательно очистить внешнюю поверхность крана от загрязнений и масла с помощью сжатого воздуха.
При сборке все резинки следует смазать специальной смазкой для пневматических систем (например, на основе силикона). Использование моторных масел или солидола строго запрещено, так как они могут привести к разбуханию резины и разрушению уплотнителей. Чистота рабочего места — залог успешного ремонта.
Порядок замены ремкомплекта
Замена уплотнений требует внимательного подхода к последовательности установки компонентов. Неправильная сборка может привести к заклиниванию поршня или постоянному попаданию воздуха в систему.
- Снимите кран с автомобиля, отключив все пневматические линии и электрические соединения.
- Разберите корпус, осторожно извлекая пружины, поршни и клапаны.
- Очистите металлические детали с помощью чистого керосина или дизельного топлива.
- Установите новые уплотнения, предварительно смазав их.
- Соберите кран в обратном порядке, внимательно следя за усилием затяжки болтов.
После завершения сборки узел следует продуть сжатым воздухом (без подключения к системе) для проверки свободного хода подвижных элементов. Если шток движется с заеданием, повторите сборку. Часто причиной заедания является перекос пружины или попадание ворса от ветоши.
Типичные ошибки при обслуживании
При обслуживании тормозной системы КАМАЗ 5490 могут возникать ошибки, которые сведут на нет все усилия по ремонту. Осознание этих ошибок поможет избежать повторных неисправностей и обеспечит безопасность эксплуатации.
- Применение неподходящих смазок — использование литола или графитовой смазки может повредить резинки и загрязнить пневмосистему. Рекомендуется применять только специализированные смазочные материалы для пневматики.
- Игнорирование конденсата — если не сливать воду из ресиверов регулярно, влага может попасть в кран, что приведет к коррозии и обмерзанию клапанов зимой. Это требует постоянного обслуживания влагоотделителя.
- Нарушение момента затяжки — чрезмерная затяжка болтов корпуса может вызвать деформацию или срезание резьбы, а недостаточная затяжка приведет к утечкам. Важно использовать динамометрический ключ для правильной затяжки.
- Отсутствие проверки электрики — при замене крана на моделях с EBS часто забывают проверить целостность проводов и разъемов, что может вызвать ложные срабатывания системы.
Соблюдение регламента технического обслуживания и использование оригинальных запасных частей или качественных аналогов значительно увеличивает срок службы тормозной системы. Регулярный визуальный осмотр и прослушивание работы пневматики помогают выявлять дефекты на ранних стадиях.
Совместимость и выбор запасных частей
При выборе крана управления для КАМАЗ 5490 важно учитывать год выпуска автомобиля и тип тормозной системы. В зависимости от года могли использоваться краны различных производителей, таких как WABCO, Knorr-Bremse или отечественные аналоги. Хотя они могут выглядеть схоже, у них могут быть различия в размерах соединений и характеристиках пружин.
При покупке ремкомплекта необходимо сверять каталожный номер, указанный на корпусе детали. Использование неоригинальных уплотнений низкого качества может привести к быстрому выходу узла из строя, особенно зимой. На рынке много аналогов, но их срок службы часто значительно короче, чем у оригинальных комплектующих.
В таблице ниже представлено сравнение ключевых характеристик популярных модификаций кранов, используемых в технике данного класса:
| Параметр | Оригинал (OEM) | Аналог (Бюджет) |
|---|---|---|
| Ресурс (тыс. км) | 500+ | 100-200 |
| Температурный режим | -40...+80°C | -20...+60°C |
| Точность срабатывания | Высокая | Средняя |
Решение о ремонте или замене узла зависит от состояния корпуса и внутренней поверхности гильз. Если на зеркале гильзы есть глубокие царапины или коррозия, ремонт нецелесообразен, и потребуется полная замена. В других случаях замена ремкомплекта может восстановить работоспособность узла.
Обеспечение безопасности при эксплуатации
Безопасность использования автопоезда КАМАЗ 5490 зависит от состояния тормозной системы. Регулярная проверка работы крана управления тормозами прицепа — важная часть предрейсового осмотра. Водителю следует обращать внимание на время заполнения контуров и отсутствие посторонних звуков при торможении.
В зимний период риск замерзания конденсата в кране увеличивается. Чтобы избежать обмерзания, рекомендуется использовать качественный спиртосодержащий нейтрализатор влаги. Его можно добавлять в топливный бак (для систем с воздушным отопителем) или непосредственно в пневмосистему через специальные дозаторы. Это поможет предотвратить образование ледяных пробок в клапанах.
При любых признаках неисправности тормозной системы эксплуатацию автомобиля необходимо немедленно прекратить. Движение с неисправными тормозами прицепа создает опасные ситуации и может привести к серьезным последствиям. Ответственность за техническое состояние транспортного средства лежит на водителе и владельце.
⚠️ Внимание: Эксплуатация автомобиля с неисправной тормозной системой запрещена согласно Правилам дорожного движения и техническому регламенту. При обнаружении утечек или отказа тормозов продолжать движение нельзя.
Финальные рекомендации по обслуживанию
Поддержание тормозной системы в хорошем состоянии требует комплексного подхода. Регулярная замена воздушных фильтров компрессора, слив конденсата и мониторинг работы регулятора давления увеличивают срок службы крана управления прицепом. Чистый и сухой воздух в системе — ключевое условие для долговечной работы пневматической системы.
При ремонте или замене крана обязательно используйте актуальную техническую документацию для вашей версии КАМАЗ 5490. Производитель может вносить изменения в конструкцию, и устаревшие схемы могут оказаться неверными. Проверка актуальности информации у официальных дилеров или на сайте производителя поможет избежать ошибок.
Своевременное обнаружение и устранение неисправностей крана управления тормозами прицепа обеспечивает безопасность и экономическую эффективность эксплуатации. Исправная система потребляет меньше топлива (из-за отсутствия сопротивления качению подтормаживающих колес) и требует меньших затрат на замену тормозных накладок.
Методы тестирования работоспособности крана
Тестирование работоспособности крана управления тормозами прицепа КАМАЗ 5490 является важным этапом в процессе диагностики и регулировки тормозной системы. Существует несколько методов, которые позволяют оценить состояние крана и его функциональность.
1. Визуальный осмотр
Первым шагом в тестировании крана является визуальный осмотр. Необходимо проверить наличие видимых повреждений, коррозии или утечек тормозной жидкости. Особое внимание следует уделить соединениям и шлангам, так как они могут быть источником утечек. Также стоит убедиться, что кран не имеет механических повреждений, которые могут повлиять на его работу.
2. Проверка на утечки
Для проверки на утечки необходимо отключить подачу воздуха к крану и визуально осмотреть его на наличие следов тормозной жидкости. Если обнаружены утечки, это может указывать на необходимость замены уплотнительных колец или самого крана. Утечки также можно проверить с помощью специального оборудования, которое позволяет выявить малейшие изменения давления в системе.
3. Проверка давления в системе
Для оценки работоспособности крана необходимо измерить давление в тормозной системе. Это можно сделать с помощью манометра, подключенного к выходу крана. Давление должно соответствовать нормативам, указанным в технической документации. Если давление ниже нормы, это может свидетельствовать о неисправности крана или других компонентов тормозной системы.
4. Тестирование на стенде
Наиболее точным методом проверки работоспособности крана является тестирование на специальном стенде. На стенде можно имитировать различные условия работы крана, что позволяет оценить его реакцию на изменения давления и нагрузки. Это тестирование позволяет выявить скрытые дефекты, которые могут не проявляться при обычной эксплуатации.
5. Проверка работы крана в различных режимах
Кран управления тормозами должен корректно работать в различных режимах, включая торможение при полной загрузке и в условиях спуска. Для этого необходимо провести тесты, имитируя различные сценарии эксплуатации. Важно убедиться, что кран реагирует на изменения давления и корректно распределяет тормозные усилия между колесами прицепа.
6. Анализ результатов тестирования
После проведения всех тестов необходимо проанализировать полученные результаты. Если в процессе тестирования были выявлены отклонения от нормы, следует провести дополнительные проверки или заменить неисправные компоненты. Важно учитывать, что даже небольшие неисправности могут привести к серьезным последствиям при эксплуатации транспортного средства.
Таким образом, регулярное тестирование крана управления тормозами прицепа КАМАЗ 5490 является необходимым условием для обеспечения безопасности и надежности тормозной системы. Применение различных методов диагностики позволяет своевременно выявлять и устранять неисправности, что способствует долговечности и эффективной работе всего транспортного средства.
Использование диагностического оборудования
Для эффективной диагностики и регулировки крана управления тормозами прицепа КАМАЗ 5490 необходимо использовать специализированное диагностическое оборудование. Это оборудование позволяет не только выявить неисправности, но и провести необходимые настройки для обеспечения безопасной и надежной работы тормозной системы.
Одним из основных инструментов для диагностики является манометр, который позволяет измерять давление в тормозной системе. Правильное давление является критически важным для функционирования крана управления, так как оно влияет на эффективность торможения. Манометр должен быть подключен к выходу крана, чтобы получить точные данные о давлении, которое подается на тормоза прицепа.
Кроме манометра, для диагностики также используются осциллографы и мультиметры. Осциллограф позволяет анализировать электрические сигналы, поступающие на кран управления, что может помочь в выявлении проблем с электрической частью системы. Мультиметр, в свою очередь, используется для проверки целостности проводки и соединений, а также для измерения напряжения и сопротивления в различных участках системы.
Важно также использовать специализированные диагностические сканеры, которые могут считывать коды ошибок и предоставлять информацию о состоянии системы в реальном времени. Эти устройства могут помочь в выявлении скрытых неисправностей, которые не всегда очевидны при визуальном осмотре.
При проведении диагностики необходимо учитывать, что кран управления тормозами может иметь различные режимы работы, в зависимости от нагрузки на прицеп и условий эксплуатации. Поэтому важно проводить тестирование в различных режимах, чтобы получить полное представление о его работе.
После завершения диагностики и выявления возможных неисправностей, следует провести регулировку крана управления. Для этого также потребуется специальное оборудование, такое как регулировочные ключи и инструменты для настройки. Регулировка включает в себя настройку давления, а также проверку и, при необходимости, замену уплотнительных колец и других элементов, которые могут влиять на работу крана.
В заключение, использование современного диагностического оборудования является неотъемлемой частью процесса регулировки и диагностики крана управления тормозами прицепа КАМАЗ 5490. Это позволяет не только выявить существующие проблемы, но и предотвратить их возникновение в будущем, обеспечивая тем самым безопасность на дороге.
Профилактическое обслуживание и его важность
Профилактическое обслуживание крана управления тормозами прицепа КАМАЗ 5490 является важной частью общего технического обслуживания транспортного средства. Регулярная проверка и настройка данного узла позволяют предотвратить возможные неисправности, которые могут привести к серьезным последствиям на дороге. Кран управления тормозами отвечает за распределение тормозного усилия между прицепом и тягачом, и его корректная работа критически важна для обеспечения безопасности движения.
Первым шагом в профилактическом обслуживании является визуальный осмотр крана. Необходимо проверить наличие утечек воздуха, трещин или повреждений на корпусе устройства. Утечки могут привести к снижению давления в системе тормозов, что негативно скажется на их эффективности. Также стоит обратить внимание на состояние соединительных шлангов и фитингов, которые могут изнашиваться со временем.
Следующим этапом является проверка работы крана управления. Для этого необходимо провести тестирование системы тормозов в различных режимах. Важно убедиться, что кран реагирует на изменения давления в системе и корректно распределяет тормозное усилие. Для этого можно использовать манометр, который позволит контролировать давление в пневматической системе. Если давление не соответствует нормам, это может указывать на необходимость регулировки или замены крана.
Регулировка крана управления тормозами включает в себя настройку предельных значений давления, при которых происходит переключение между тормозами прицепа и тягача. Неправильная настройка может привести к неравномерному торможению, что увеличивает риск аварийных ситуаций. Поэтому важно следовать рекомендациям производителя по настройке и использовать специализированные инструменты для достижения точных значений.
Кроме того, стоит учитывать, что профилактическое обслуживание крана управления тормозами должно проводиться в соответствии с установленным графиком, который определяется в зависимости от интенсивности эксплуатации прицепа. Регулярные проверки помогут выявить потенциальные проблемы на ранних стадиях и избежать дорогостоящего ремонта в будущем.
Наконец, важно помнить, что профилактическое обслуживание крана управления тормозами должно проводиться квалифицированными специалистами, обладающими необходимыми знаниями и опытом. Это гарантирует, что все работы будут выполнены качественно и в соответствии с требованиями безопасности. В результате, регулярное обслуживание не только продлит срок службы крана, но и обеспечит надежную работу тормозной системы в целом.
Регулярные проверки и их график
Регулярные проверки крана управления тормозами прицепа КАМАЗ 5490 являются важной частью технического обслуживания, обеспечивающего безопасность и надежность работы транспортного средства. Эти проверки должны проводиться в соответствии с установленным графиком, который зависит от интенсивности эксплуатации прицепа, условий работы и рекомендаций производителя.
В общем случае, рекомендуется проводить диагностику крана управления тормозами не реже одного раза в три месяца. Однако, если прицеп используется в тяжелых условиях (например, в горной местности или при частых поездках по плохим дорогам), частоту проверок следует увеличить до одного раза в месяц. Также необходимо проводить внеплановые проверки при возникновении подозрений на неисправности, таких как неравномерное торможение, утечки воздуха или необычные звуки при работе тормозной системы.
Основные этапы регулярной проверки крана управления тормозами включают:
- Визуальный осмотр: Проверка на наличие видимых повреждений, коррозии, утечек воздуха и других дефектов.
- Проверка герметичности: Необходимо убедиться, что все соединения и уплотнения работают должным образом и не пропускают воздух.
- Тестирование работы крана: Проверка реакции крана на команды управления, а также его способность поддерживать необходимое давление в системе.
- Проверка состояния тормозных механизмов: Оценка состояния тормозных колодок и дисков, а также других компонентов тормозной системы, связанных с работой крана.
После каждой проверки необходимо фиксировать результаты в журнале технического обслуживания, что позволит отслеживать состояние крана управления тормозами и выявлять тенденции к ухудшению его работы. В случае обнаружения неисправностей, следует немедленно принимать меры по их устранению, чтобы избежать серьезных последствий во время эксплуатации прицепа.
Важно помнить, что регулярные проверки не только продлевают срок службы крана управления тормозами, но и значительно повышают безопасность эксплуатации прицепа КАМАЗ 5490, что особенно актуально в условиях современных дорожных реалий.
