Кран управления тормозами КАМАЗ является ключевым элементом тормозной системы, обеспечивающим безопасность и эффективность работы автомобиля. В данной статье мы подробно рассмотрим устройство крана, основные неисправности, с которыми могут столкнуться водители, а также методы диагностики и ремонта в полевых условиях. Знание особенностей работы и обслуживания этого узла поможет избежать серьезных проблем на дороге и продлить срок службы автомобиля, что особенно важно для профессиональных водителей и владельцев грузовых автомобилей.
Конструктивные особенности и принцип действия
Кран управления тормозами, который водители называют «воздушным краном» или «давиловкой», — это сложное пневматическое устройство. Он распределяет сжатый воздух от ресиверов к тормозным камерам колес в зависимости от положения педали тормоза. На современных моделях КАМАЗ, таких как КАМАЗ-5490 и КАМАЗ-6520, обычно используются двухсекционные краны. Они обеспечивают работу двух независимых контуров тормозной системы, что значительно повышает надежность.
Принцип работы устройства основан на уравновешивании сил: усилие на педали передается на штоки клапанов, которые открывают впускные отверстия для подачи воздуха из запасных ресиверов в тормозные камеры. В это время закрывается выпускное отверстие, что предотвращает выход воздуха в атмосферу. Когда педаль отпускается, пружины возвращают клапаны в исходное положение, закрывая подачу воздуха и открывая выпуск для растормаживания.

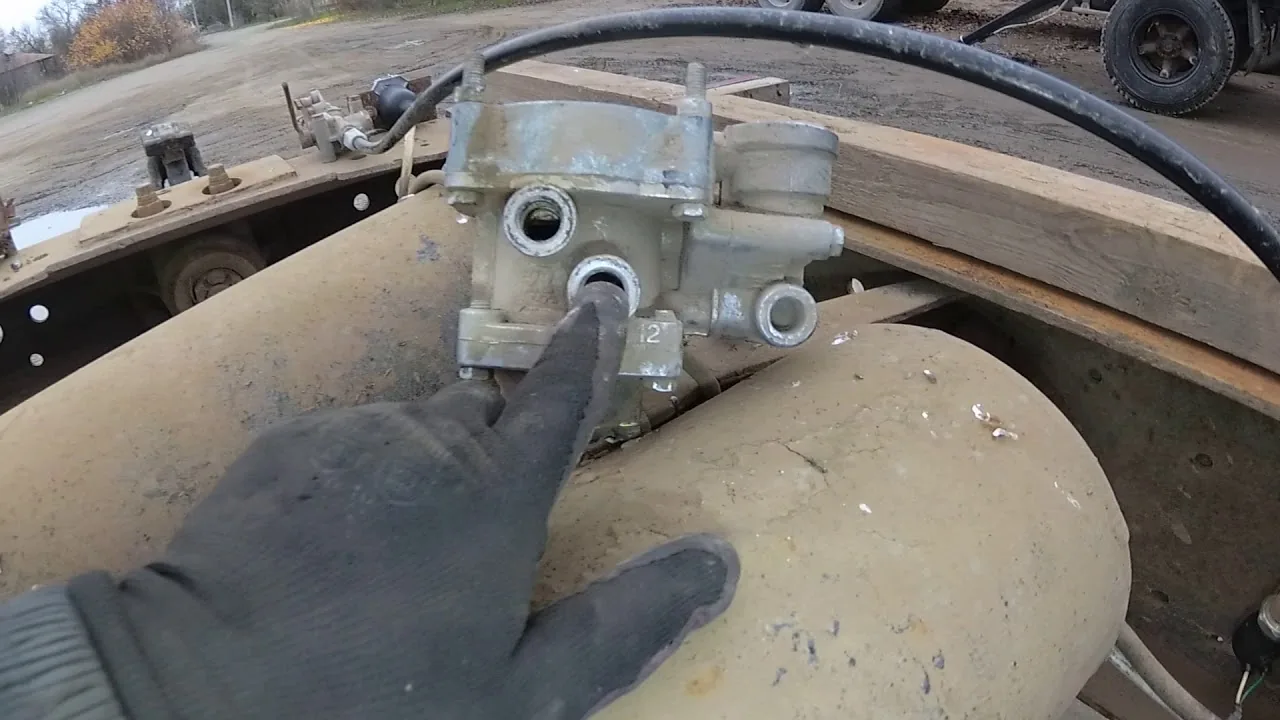

Устройство двухконтурного крана
Конструктивно узел состоит из корпуса, внутри которого находятся два последовательных клапана: верхний (первичный) и нижний (вторичный). Верхний клапан управляет тормозами прицепа или вторым контуром, а нижний контролирует тормоза автомобиля. Такая конфигурация позволяет продолжать работу второго контура в случае отказа первого, что обеспечивает безопасную остановку транспортного средства.
Ключевым компонентом является следящий механизм, который обеспечивает пропорциональность давления в тормозных камерах в зависимости от усилия на педали. Это позволяет водителю точно регулировать тормозное усилие. Внутри корпуса также находятся резиновые уплотнения, разгрузочные клапаны и пружины различной жесткости, от состояния которых зависит герметичность всей системы.
На старых моделях, таких как КАМАЗ-5320, использовались трехконтурные краны, где третий контур отвечал за стояночную тормозную систему или управление прицепом по отдельной магистрали. Однако современная тенденция заключается в интеграции функций в более компактные двухсекционные узлы с электронным управлением (EBS), хотя пневматическая основа остается неизменной.
Герметичность соединений обеспечивается резиновыми манжетами и уплотнительными кольцами, которые со временем теряют эластичность. Износ этих элементов чаще всего приводит к утечкам. Металлические части корпуса обычно изготавливаются из алюминия или цинкосодержащих сплавов, что позволяет снизить вес и повысить коррозионную стойкость.
⚠️ Внимание: Перед началом любых работ с тормозной системой обязательно необходимо полностью стравить воздух из пневмосистемы. Давление в ресиверах может достигать 8-10 атмосфер, что может привести к серьезным травмам при самопроизвольном разъединении трубопроводов.
| Параметр | Описание | Рекомендации по диагностике и ремонту |
|---|---|---|
| Признаки неисправности | Увеличение тормозного пути, неравномерное торможение | Проверить герметичность, состояние уплотнителей |
| Методы диагностики | Визуальный осмотр, тестирование давления | Использовать манометр для проверки давления в системе |
| Ремонтные работы | Замена неисправных деталей, регулировка | Заменить кран, если обнаружены механические повреждения |
Интересные факты
Вот несколько интересных фактов о кране управления тормозами КАМАЗ, его диагностике и ремонте:
Принцип работы: Кран управления тормозами КАМАЗ работает на основе пневматической системы, которая использует сжатый воздух для активации тормозов. Это позволяет обеспечить более плавное и эффективное торможение, особенно при больших нагрузках, что критично для грузовых автомобилей.
Диагностика неисправностей: Одним из распространенных методов диагностики крана управления является проверка давления в пневматической системе. Неправильное давление может указывать на утечки или неисправности в самом кране. Специальные манометры и тестовые стенды позволяют быстро выявить проблему и определить необходимость ремонта или замены.
Ремонт и замена: Ремонт крана управления тормозами может включать замену уплотнительных колец, клапанов и других компонентов. Однако в случае серьезных повреждений или износа, часто рекомендуется полная замена устройства. Это связано с тем, что даже небольшие неисправности могут существенно повлиять на безопасность и эффективность тормозной системы автомобиля.
Диагностика неисправностей и типичные симптомы
Определение причины неисправности крана управления тормозами начинается с визуального осмотра и прослушивания работы пневмосистемы при работающем двигателе. Основным индикатором проблем служит манометр на приборной панели: если стрелки давления в контурах опускаются быстрее обычного или компрессор включается слишком часто, это признак утечки.
Чаще всего водители сталкиваются с ситуацией, когда воздух травит через выпускное окно крана даже при отпущенной педали тормоза. Это указывает на негерметичность выпускного клапана или попадание посторонней частицы под седло клапана. В некоторых случаях утечка может быть периодической, проявляясь только при определенном положении педали.
Другим распространенным симптомом является «залипание» крана, когда тормоза не растормаживаются полностью после отпускания педали. Это приводит к перегреву тормозных барабанов, повышенному износу накладок и увеличению расхода топлива. Причиной может быть разбухание резиновых уплотнений от некачественного конденсата или поломка возвратных пружин.
Методы выявления утечек
Для точного выявления места утечки рекомендуется использовать мыльный раствор. Нанесение раствора на соединения трубопроводов, штуцеры и выходное отверстие крана позволяет визуально обнаружить утечку воздуха по образующимся пузырькам. Особое внимание следует уделить местам крепления крана к раме и соединениям подводящих труб.
Если мыльный раствор не дал результатов, но наблюдается падение давления, стоит проверить состояние диафрагм внутри крана. Трещины на резиновых элементах могут быть мелкими и проявляться только под нагрузкой. В таких случаях полезен метод исключения: кран отключается от системы, и проверяется герметичность остальных участков магистрали.
Также необходимо проверить работу регулятора давления и предохранительного клапана, так как их неисправности могут создавать ложное впечатление о проблемах с краном управления. Избыточное давление в системе может приводить к сбоям в работе клапанов, вызывая постоянный сброс воздуха.
В таблице ниже представлены основные симптомы и их возможные причины, что поможет сузить область поиска:
| Симптом | Вероятная причина | Метод устранения |
|---|---|---|
| Постоянная утечка через выпуск | Износ клапана или загрязнение | Разборка, чистка или замена клапана |
| Задержка торможения | Заедание подвижных частей | Смазка или замена подвижных элементов |
| Тормоза не растормаживаются | Разбухание манжет или поломка пружин | Замена ремкомплекта |

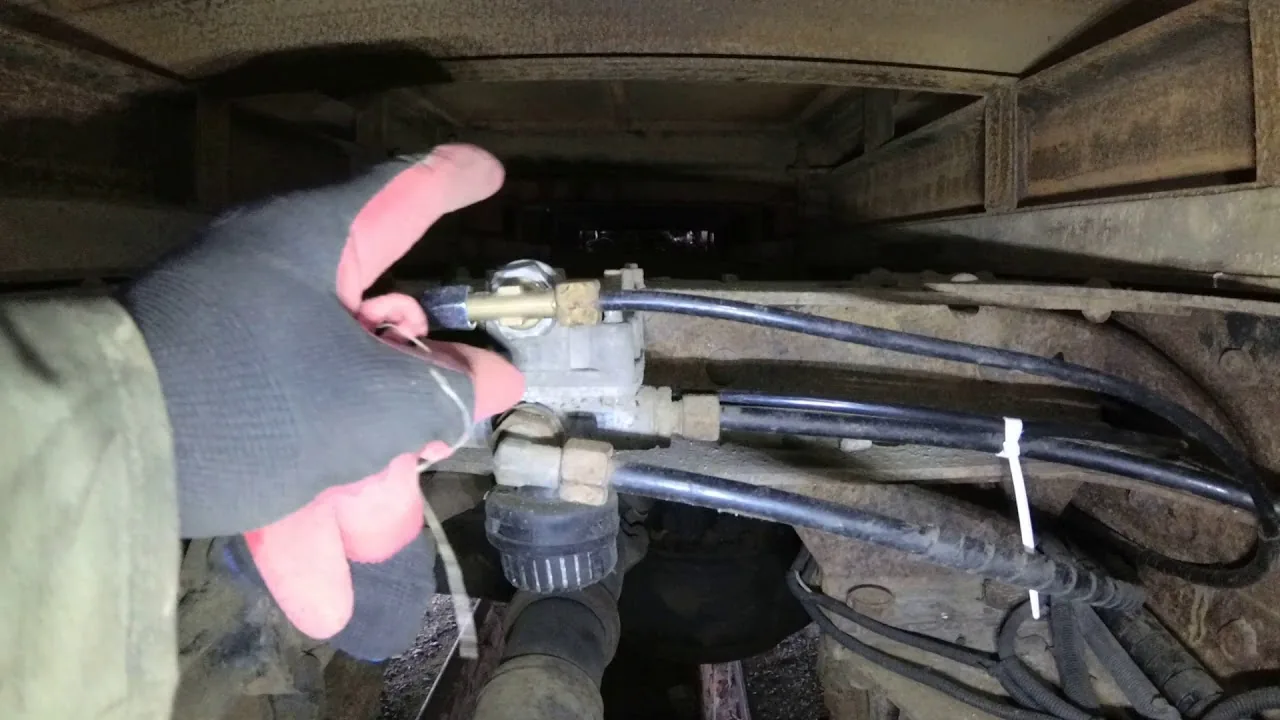

Технология замены и регулировки крана
Замена крана управления тормозами требует внимательности и базового набора инструментов. Перед началом работ установите автомобиль на ровной поверхности, заглушите двигатель и полностью стравьте воздух из системы через краны слива конденсата. Этот этап крайне важен для обеспечения безопасности во время работы.
Сначала отсоедините все пневматические трубки, подключенные к крану. Рекомендуется пометить каждый шланг или сделать фотографию схемы подключения, чтобы избежать путаницы при сборке. Неправильное подключение может привести к сбоям в работе тормозов или некорректному функционированию стояночной системы.
Затем открутите гайки, крепящие кран к кронштейну на раме или в кабине. После снятия старого узла очистите место установки от грязи и ржавчины. Установите новый кран на его место и подключите трубопроводы в соответствии с ранее сделанной маркировкой.
Пошаговая инструкция по демонтажу
Для выполнения работы вам понадобятся ключи (обычно 12, 14, 17 мм), плоскогубцы и контейнер для сбора конденсата. Следите за тем, чтобы не повредить резьбовые соединения трубок при откручивании.
- Откройте краны для слива конденсата на ресиверах и дождитесь выхода всего воздуха.
- С помощью ключа аккуратно ослабьте накидные гайки на трубках, соединяющих их с краном, и полностью отсоедините их.
- Снимите четыре гайки (или болта), крепящие кран к кронштейну, и извлеките узел.
- Установите новый кран, затяните крепежные элементы и подключите трубопроводы, следуя маркировке контуров.
После установки необходимо отрегулировать ход штока педали и свободный ход клапанов. Неправильная настройка может привести к недостаточному торможению или постоянному подтормаживанию. Регулировка осуществляется с помощью регулировочных болтов на штоке педали и на самом кране.
При сборке важно проверить состояние резинок-уплотнителей на концах трубок. Если они повреждены или утратили эластичность, их следует заменить. В противном случае обеспечить герметичность соединения не удастся даже при сильной затяжке гаек.
Типичные ошибки при обслуживании
При ремонте или замене крана управления тормозами своими силами часто возникают ошибки, которые могут свести на нет все усилия или, что еще хуже, привести к аварийной ситуации. Осознание этих ошибок поможет избежать повторных поломок и продлить срок службы устройства.
Одной из распространенных проблем является использование неподходящих смазочных материалов. Обычные литиевые смазки могут негативно влиять на резину, вызывая её разбухание и разрушение. Для пневматических систем существуют специальные смазки, безопасные для резинок.
Также часто пренебрегают качеством сжатого воздуха. Если в системе много влаги и масла, они оседают внутри крана, смывая заводскую смазку и способствуя коррозии металлических элементов. Регулярная замена воздушных фильтров компрессора и слив конденсата — обязательная процедура.
- Неправильный выбор смазки — использование солидола или литола приводит к повреждению резинок; необходимо применять только силиконовые или специализированные пневматические смазки.
- Чрезмерная затяжка гаек трубопроводов — избыточное усилие может сорвать резьбу на мягком алюминиевом корпусе крана или деформировать штуцеры, что приведет к новым утечкам.
- Игнорирование чистоты — попадание песка или грязи внутрь крана во время сборки гарантированно выведет его из строя; все работы должны проводиться в чистых условиях.
- Отсутствие проверки свободного хода — если после замены не отрегулировать свободный ход педали, клапаны могут не закрываться полностью, что приведет к постоянной утечке.
В таблице ниже представлено сравнение оригинальных запчастей и аналогов, что актуально при выборе компонентов для ремонта:
| Параметр | Оригинал (КАМАЗ) | Аналоги (Китай/Турция) |
|---|---|---|
| Качество резины | Высокое, морозостойкое | Варьируется, часто дубеет на морозе |
| Ресурс | Высокий (до 500 тыс. км) | Средний (требуется чаще менять) |
| Цена | Выше | Ниже |
Обеспечение долговечности тормозной системы
Долговечность крана управления тормозами и всей пневматической системы зависит от качества обслуживания автомобиля. Регулярная замена воздушных фильтров компрессора предотвращает попадание абразивной пыли в систему, которая может действовать как наждак на поверхности цилиндров и клапанов.
В зимний период особенно важно следить за работой спиртового предохранителя или системы осушки воздуха. Замерзший конденсат в кране может полностью заблокировать тормоза. Использование качественного спирта или антигеля для пневмосистемы помогает избежать образования ледяных пробок.
При первых признаках неисправности, таких как изменение работы педали или появление посторонних звуков, необходимо незамедлительно провести диагностику. Эксплуатация автомобиля с неисправной тормозной системой запрещена правилами дорожного движения и представляет серьезную опасность.
Своевременная замена изношенных элементов ремкомплекта обходится значительно дешевле, чем полная замена узла или устранение последствий аварии. Владельцам автомобилей КАМАЗ рекомендуется всегда иметь в запасе ремкомплект крана, так как его замена в полевых условиях занимает немного времени.
Соблюдение чистоты во время ремонта — основное правило в пневматике. Даже одна песчинка, попавшая под клапан, может вызвать постоянную утечку. Поэтому все работы по разборке крана следует выполнять на чистой поверхности, используя только чистый инструмент.
Кран управления тормозами является ключевым элементом тормозной системы грузовика. Его исправность — залог безопасности водителя и других участников дорожного движения. Понимание устройства и принципов работы этого узла позволяет не только экономить на ремонте, но и быть уверенным в техническом состоянии автомобиля.
Правильная диагностика, использование оригинальных или качественных аналогов запчастей, а также соблюдение технологии ремонта позволяют восстановить работоспособность системы с минимальными затратами времени и средств. Не стоит игнорировать профилактические осмотры, особенно перед дальними поездками или в преддверии зимнего сезона.
Спецификации и совместимость с различными моделями КАМАЗ
Кран управления тормозами является важным элементом тормозной системы автомобилей КАМАЗ, обеспечивая надежное и безопасное торможение. Спецификации данного устройства могут варьироваться в зависимости от модели и года выпуска автомобиля. Важно учитывать, что кран управления тормозами должен соответствовать требованиям, установленным производителем, чтобы гарантировать его правильную работу и совместимость с другими компонентами тормозной системы.
Основные характеристики крана управления тормозами КАМАЗ включают:
- Рабочее давление: Обычно составляет от 0,5 до 0,8 МПа, что обеспечивает достаточную силу для активации тормозов.
- Тип подключения: Краны могут иметь различные типы соединений, включая резьбовые и фланцевые, что важно учитывать при замене или ремонте.
- Материалы: Изготавливаются из прочных и коррозионно-устойчивых материалов, таких как алюминий или сталь, что обеспечивает долговечность и надежность.
- Габаритные размеры: В зависимости от модели, размеры крана могут варьироваться, что также влияет на его установку и совместимость с другими компонентами.
Совместимость крана управления тормозами с различными моделями КАМАЗ является критически важным аспектом. Наиболее распространенные модели, для которых предназначены краны, включают:
- КАМАЗ-5320: Использует кран с определенными характеристиками, которые обеспечивают оптимальную работу тормозной системы.
- КАМАЗ-5410: Для этой модели также предусмотрены специальные краны, которые могут отличаться по параметрам от предыдущих моделей.
- КАМАЗ-6460: В этой модели используются более современные краны, которые могут иметь дополнительные функции, такие как автоматическая регулировка давления.
При выборе крана управления тормозами для замены или ремонта важно учитывать не только совместимость с конкретной моделью, но и наличие оригинальных запчастей. Использование оригинальных компонентов гарантирует соответствие всем техническим требованиям и обеспечивает надежность работы тормозной системы.
Также стоит отметить, что в случае установки неоригинальных или несовместимых кранов, это может привести к ухудшению работы тормозов, увеличению износа деталей и даже к аварийным ситуациям. Поэтому перед покупкой рекомендуется проконсультироваться с квалифицированным специалистом или обратиться к официальному дилеру КАМАЗ для получения рекомендаций по выбору подходящего крана управления тормозами.
Рекомендации по выбору запчастей
При выборе запчастей для крана управления тормозами КАМАЗ необходимо учитывать несколько ключевых факторов, чтобы обеспечить надежность и долговечность работы тормозной системы. В первую очередь, важно обращать внимание на качество и происхождение запчастей. Рекомендуется использовать оригинальные детали, так как они разрабатываются с учетом всех особенностей конструкции автомобиля и проходят строгий контроль качества.
Если оригинальные запчасти недоступны или их стоимость слишком высока, можно рассмотреть альтернативные варианты от проверенных производителей. Важно выбирать детали, которые имеют положительные отзывы и соответствуют стандартам качества. При этом стоит избегать дешевых подделок, так как они могут привести к серьезным поломкам и аварийным ситуациям.
Также следует обратить внимание на совместимость запчастей с конкретной моделью КАМАЗа. Для этого рекомендуется заранее ознакомиться с технической документацией автомобиля, где указаны номера оригинальных запчастей. Это поможет избежать ошибок при покупке и гарантирует, что новая деталь будет полностью соответствовать требованиям системы.
Не менее важным аспектом является проверка состояния старых деталей перед заменой. Иногда ремонт может быть более целесообразным, чем полная замена. Например, если кран управления тормозами имеет незначительные повреждения или загрязнения, их можно устранить, что позволит сэкономить средства и время.
При покупке запчастей стоит также учитывать условия эксплуатации автомобиля. Если КАМАЗ используется в тяжелых условиях, например, на строительных площадках или в условиях повышенной влажности, рекомендуется выбирать более прочные и устойчивые к износу детали. Это поможет избежать частых ремонтов и продлить срок службы тормозной системы.
Наконец, не забывайте о важности консультации с профессионалами. Специалисты могут дать рекомендации по выбору запчастей, исходя из опыта и знаний о конкретной модели автомобиля. Это поможет избежать распространенных ошибок и обеспечит безопасность на дороге.
Обучение и сертификация специалистов по ремонту
Обучение и сертификация специалистов по ремонту кранов управления тормозами КАМАЗ являются важными аспектами, обеспечивающими безопасность и надежность работы тормозной системы. Правильная диагностика и ремонт этих компонентов требуют глубоких знаний, навыков и понимания особенностей конструкции и функционирования тормозной системы.
Для начала, обучение специалистов включает в себя теоретическую и практическую части. Теоретическая часть охватывает основы работы тормозных систем, принципы действия кранов управления, а также их конструктивные особенности. Специалисты изучают схемы и принципиальные чертежи, что позволяет им лучше понимать, как взаимодействуют различные элементы тормозной системы.
Практическая часть обучения включает в себя работу с реальными устройствами. Специалисты обучаются диагностике неисправностей, что включает в себя проверку герметичности, функциональности и состояния всех компонентов крана управления. Они также осваивают методы ремонта и замены деталей, что позволяет им эффективно устранять выявленные проблемы.
Сертификация специалистов по ремонту кранов управления тормозами КАМАЗ является обязательным этапом, который подтверждает их квалификацию и готовность выполнять работы на высоком уровне. Процесс сертификации включает в себя как теоретические экзамены, так и практические испытания, где специалисты должны продемонстрировать свои навыки в реальных условиях.
Важно отметить, что сертификация должна проводиться аккредитованными организациями, которые имеют право выдавать соответствующие сертификаты. Это гарантирует, что специалисты обладают необходимыми знаниями и навыками для выполнения ремонта и диагностики кранов управления тормозами.
Кроме того, регулярное повышение квалификации и участие в семинарах и тренингах также играют важную роль в поддержании актуальности знаний специалистов. Технологии и конструкции тормозных систем постоянно развиваются, и специалисты должны быть в курсе последних новинок и изменений в области ремонта и диагностики.
Таким образом, обучение и сертификация специалистов по ремонту кранов управления тормозами КАМАЗ являются ключевыми факторами, обеспечивающими безопасность и надежность эксплуатации транспортных средств. Квалифицированные специалисты способны не только выполнять качественный ремонт, но и предотвращать возможные неисправности, что в конечном итоге способствует повышению безопасности на дорогах.
