Двухпроводный кран тормозной системы прицепа КАМАЗ играет ключевую роль в обеспечении безопасности и надежности транспортировки грузов. Правильная работа этого устройства напрямую влияет на эффективность торможения и управляемость прицепа, что особенно важно в условиях сложных дорожных ситуаций. В данной статье мы подробно рассмотрим устройство двухпроводного крана, его основные функции, а также возможные неисправности и способы их устранения. Эта информация будет полезна как водителям, так и специалистам по ремонту, позволяя им лучше понимать технические нюансы и обеспечивать надежную работу тормозной системы прицепа.
Конструктивные особенности и принцип работы узла

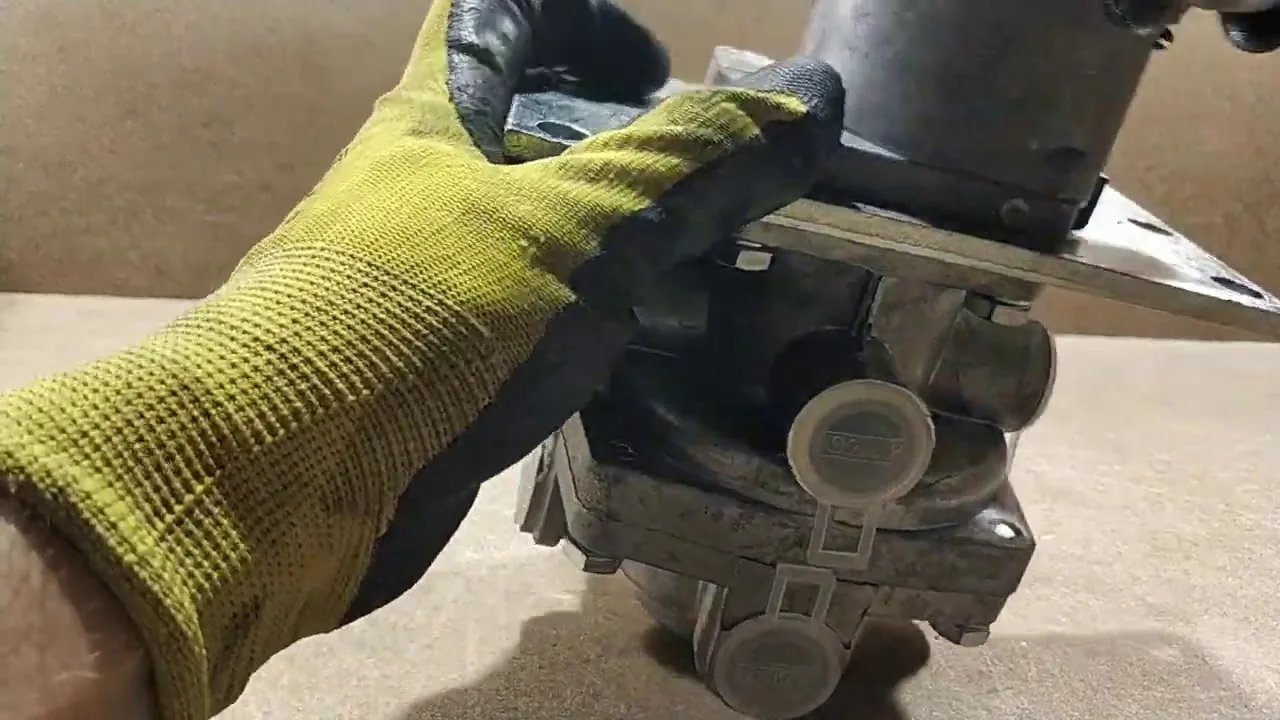

Двухпроводной кран для управления тормозами прицепа — это сложное пневматическое устройство, предназначенное для автоматического контроля торможения и растормаживания колес прицепа в автопоезде. Ключевым элементом конструкции является корпус, разделенный на две независимые секции управления, которые реагируют на изменения давления в управляющих магистралях тягача. В отличие от однопроводных систем, где сигнал передается только при падении давления, двухпроводная схема обеспечивает гибкое управление, позволяя приоритет торможения прицепа или синхронизацию с тягачом.
Внутри корпуса находятся поршни, возвратные пружины, впускные и выпускные клапаны, а также устройства для разгрузки. Когда поступает сигнал от тормозной педали или крана стояночной тормозной системы, давление передается на управляющие поршни, которые открывают впускные клапаны. Это позволяет сжатому воздуху из ресиверов прицепа поступать в тормозные камеры. Важным элементом является разгрузочный клапан, который сбрасывает воздух из тормозных камер прицепа в атмосферу во время растормаживания.
Краны серии 494 и их модификации, устанавливаемые на КАМАЗ, оснащены встроенными фильтрами-отстойниками, очищающими воздух перед его поступлением в управляющие каналы. Это защищает прецизионные уплотнения от влаги и масла, которые неизбежно присутствуют в сжатом воздухе пневмосистемы. Герметичность соединений обеспечивается резиновыми манжетами и кольцами, состояние которых напрямую влияет на быстродействие узла.
Принцип работы основан на балансе сил: давление в управляющей магистрали противодействует пружинам клапанов. Если давление в управляющей магистрали снижается (например, при экстренном торможении или обрыве шлангов), пружины автоматически открывают клапаны, и прицеп начинает тормозить. Это обеспечивает безопасность даже при полной потере герметичности управляющей линии.
⚠️ Внимание: Конструкция крана включает дренажные отверстия. Если из них постоянно выходит воздух при заторможенном состоянии, это указывает на нарушение герметичности внутренних клапанов или повреждение диафрагм.
Сравнение однопроводной и двухпроводной схемы
Понимание различий в схемах управления — ключевой аспект при модернизации техники или выборе запчастей. Однопроводная система, характерная для старых моделей, использует единую магистраль для питания и управления. Торможение происходит только при снижении давления. В отличие от нее, двухпроводная система, применяемая в современных КАМАЗах, разделяет эти функции, что позволяет реализовать более сложные алгоритмы торможения.
В двухпроводной схеме одна магистраль (питание) всегда находится под давлением и обеспечивает энергией тормозные камеры. Вторая магистраль (управление) регулирует давление в зависимости от усилия на педали. Это позволяет не только тормозить, но и поддерживать определенное давление в камерах, что невозможно в однопроводной системе без дополнительных клапанов.
| Параметр | Однопроводная система | Двухпроводная система |
|---|---|---|
| Количество магистралей | Одна (объединенная) | Две (питание и управление) |
| Тип торможения | Только при снижении давления | Пропорционально усилию на педали |
| Безопасность | Автоматическое торможение при обрыве | Автоматическое торможение при обрыве |
Переход на двухпроводную схему в тягачах КАМАЗ значительно уменьшил тормозной путь автопоезда. Водитель теперь может более плавно управлять процессом остановки, что снижает нагрузку на сцепное устройство и уменьшает износ шин. Кроме того, двухпроводная система совместима с современными системами ABS/EBS, устанавливаемыми на полуприцепы.
| Параметр | Описание | Значение/Примечание |
|---|---|---|
| Тип крана | Двухпроводный | Используется для управления тормозами |
| Применение | Тормозная система прицепа | Обеспечивает надежное торможение |
| Рабочее давление | 0,5 - 0,8 МПа | Оптимальное давление для работы крана |
| Материал корпуса | Сталь/алюминий | Обеспечивает прочность и долговечность |
| Подключение | Два трубопровода (пневматический и тормозной) | Для обеспечения работы системы |
Интересные факты
Вот несколько интересных фактов о двухпроводном кране тормозной системы прицепа КАМАЗ:
Двухпроводная система: Двухпроводной кран тормозной системы обеспечивает независимое управление тормозами прицепа и автомобиля. Это позволяет более эффективно распределять тормозные усилия и повышает безопасность прицепа, особенно в условиях сложного рельефа или при резком торможении.
Автоматическая регулировка: Современные двухпроводные краны могут быть оснащены системой автоматической регулировки давления, что позволяет адаптировать тормозные усилия в зависимости от нагрузки прицепа. Это улучшает управляемость и снижает риск блокировки колес при торможении.
Совместимость с ABS: Двухпроводные краны тормозной системы прицепов КАМАЗ могут быть интегрированы с антиблокировочной системой (ABS), что дополнительно повышает безопасность. ABS предотвращает блокировку колес при торможении, что особенно важно при движении по скользким или неровным дорогам.
Типичные неисправности и методы их диагностики
Эксплуатация грузовиков в сложных условиях приводит к естественному износу уплотнительных резинок и загрязнению внутренних каналов крана. Первым сигналом о возможной неисправности становится необычное поведение автопоезда при торможении или постоянная работа компрессора, который пытается компенсировать утечку воздуха. Диагностика начинается с визуального осмотра и прослушивания пневмосистемы на наличие свиста.
Одной из распространенных проблем является залипание управляющих поршней, вызванное загустевшей смазкой или попаданием грязи. В зимний период конденсат в магистралях может замерзать, блокируя движение клапанов. Если кран не реагирует на команды управления или делает это с задержкой, необходимо проверить состояние подводящих магистралей и наличие влаги в пневмосистеме.
Для точной диагностики утечек применяется мыльный раствор, которым обрабатываются все соединения, штоки и дренажные отверстия. Появление пузырьков указывает на место нарушения герметичности. Особое внимание следует уделять области вокруг штоков поршней, так как износ манжет в этой зоне приводит к постоянной утечке воздуха в атмосферу.
- Утечка воздуха через дренажное отверстие — указывает на проблемы с впускным клапаном или повреждение диафрагмы. Необходимо разобрать узел и заменить уплотнения.
- Задержка в растормаживании — прицеп медленно отпускает тормоза после отпускания педали. Причина может заключаться в засорении выпускного клапана или обмерзании каналов.
- Самопроизвольное подтормаживание — прицеп тормозит без нажатия на педаль. Это может быть вызвано загрязнением управляющих каналов или неисправностью крана на тягаче, который передает ложный сигнал.
- Отсутствие торможения при обрыве магистрали — критическая неисправность, указывающая на заклинивание поршней в верхнем положении. Требуется немедленная замена узла.
В процессе диагностики также проверяется давление в ресиверах прицепа. Если кран работает исправно, но давление не увеличивается, проблема может быть в обратном клапане или магистрали питания. Нормальное время срабатывания тормозов не должно превышать 0,4 секунды при подаче управляющего сигнала.
Диагностика с использованием контрольных приборов
Для тщательной диагностики работы крана рекомендуется использовать манометры, подключаемые к контрольным выводам. На корпусе крана обычно есть резьбовые отверстия для установки таких приборов. Измеряя давление в разных точках системы, можно точно определить место неисправности.
Процесс проверки начинается с измерения давления в питающей магистрали. Оно должно соответствовать показателям давления в ресиверах тягача (обычно в диапазоне 6,5–8,0 кгс/см²). Затем необходимо проверить давление в управляющей магистрали при нажатой педали тормоза. Разница в показаниях не должна превышать 0,5 кгс/см².
| Точка измерения | Нормальное значение | Допустимое отклонение |
|---|---|---|
| Питающая магистраль | 6,5 – 8,0 кгс/см² | ± 0,2 кгс/см² |
| Управляющая магистраль | Пропорционально педали | Не более 0,5 кгс/см² |
Если при полностью отпущенной педали в управляющей магистрали сохраняется давление, это указывает на неисправность крана на тягаче или перепутанные соединения шлангов. В этом случае кран прицепа будет постоянно удерживать тормоза в активном состоянии, что может привести к их перегреву.
Технология разборки, ремонта и замены
Ремонт двухпроводного крана требует аккуратности и чистоты. Даже небольшая песчинка, попавшая внутрь, может вывести механизм из строя. Прежде чем начать работу, необходимо сбросить давление во всех контурах пневмосистемы. Отсоединение шлангов следует выполнять осторожно, чтобы не повредить штуцеры и резьбовые соединения.
Разборка корпуса осуществляется откручиванием болтов, соединяющих верхнюю и нижнюю части. Внутри находятся возвратные пружины в сжатом состоянии. При разделении частей важно удерживать внутренние компоненты, чтобы избежать их разброса. Все детали следует промыть в чистом дизельном топливе или специальном растворителе.
Особое внимание стоит уделить состоянию резинок и колец. Резина не должна иметь трещин, задиров или признаков химического разрушения (разбухания). Даже незначительные повреждения могут привести к утечкам, поэтому рекомендуется использовать полный ремкомплект, а не отдельные уплотнения.
Сборка производится в обратном порядке. Перед установкой резиновые детали желательно смазать специальной силиконовой смазкой, устойчивой к воздействию сжатого воздуха и температурным колебаниям. Использование обычного моторного масла или солидола недопустимо, так как они могут повредить резину.
Замена ремкомплекта и уплотнений
При замене ремкомплекта важно правильно установить манжеты. У них особый профиль, и если установить их «наизнанку», узел выйдет из строя. На некоторых моделях кранов направление установки может быть указано стрелками или формой буртика.
Металлические поверхности поршней и цилиндров должны быть абсолютно гладкими. Коррозия или царапины недопустимы. Мелкие дефекты можно устранить с помощью мелкой наждачной бумаги (нулевки), однако глубокие повреждения требуют замены детали или всего узла.
⚠️ Важно: При сборке крана не используйте острые инструменты для запрессовки манжет. Это может повредить рабочую кромку уплотнения и привести к утечке воздуха.
После завершения сборки проверьте движение подвижных частей. Поршни должны перемещаться свободно, без заеданий, при легком усилии рук. Пружины должны устанавливаться на свои места без перекосов.
Регулировка и проверка работоспособности
После установки нового или отремонтированного крана важно провести его настройку. Ключевым параметром является давление, при котором происходит срабатывание и растормаживание. Регулировка осуществляется с помощью специальных болтов или подкладок, в зависимости от конструкции модели крана.
Для проверки работоспособности используйте неподвижный автомобиль с запущенным двигателем. Давление в системе должно быть максимальным. При нажатии на тормоза должно происходить резкое срабатывание тормозов прицепа, сопровождаемое характерным звуком. При отпускании педали тормоза воздух должен быстро выходить.
Также важно протестировать работу крана в условиях экстренного торможения (например, при обрыве управляющей магистрали). Для этого создайте искусственную утечку в управляющей системе. Прицеп должен автоматически затормозить, независимо от положения тормоза тягача.
- Неправильная последовательность сборки — установка компонентов в неверном порядке может привести к блокировке клапанов. Важно строго следовать инструкциям из руководства.
- Использование неподходящей смазки — обычные масла могут повредить резину. Рекомендуется применять только специализированные смазочные материалы для пневматических систем.
- Недостаточная затяжка крепежа — вибрация во время движения может быстро ослабить болты, что приведет к утечкам. Используйте динамометрический ключ для надежной затяжки.
- Игнорирование чистоты — сборка с грязными руками или в пыльной среде может привести к заклиниванию клапанов.
Заключительным этапом является тестовая поездка. В безопасном месте выполните несколько торможений с различной интенсивностью, чтобы убедиться в отсутствии рывков и задержек. Автопоезд должен останавливаться плавно, без смещения в сторону.
Эксплуатационные нюансы и обслуживание
Долговечность двухпроводного крана зависит от качества воздуха в системе. Компрессор двигателя КАМАЗ подает воздух, содержащий пары масла и влагу. Без подготовки этот «микс» оседает внутри крана, смывает смазку и способствует коррозии.
Регулярное техническое обслуживание включает замену ремкомплектов, проверку состояния воздушных фильтров и влагоотделителей. Забитый фильтр препятствует потоку воздуха, что может замедлить реакцию тормозной системы. В зимний период особенно актуальна проблема обмерзания клапанов.
Чтобы избежать обмерзания в холодное время года, применяются спиртовые предохранители от замерзания (СПЗ). Они устанавливаются в разрыв магистрали перед краном и насыщают воздух парами спирта, связывающего влагу и снижая точку ее замерзания. Отсутствие СПЗ зимой может привести к полному отказу тормозов.
Водитель обязан ежедневно следить за работой системы с помощью приборов на панели. Падение давления ниже нормы или частое включение компрессора — первые признаки возможных проблем с герметичностью. Игнорирование этих сигналов может привести к аварийной ситуации на дороге.
⚠️ Внимание: Использование автомобиля с неисправной тормозной системой прицепа запрещено правилами дорожного движения и представляет серьезную угрозу для жизни участников дорожного движения.
Безопасность и эффективность торможения
Исправный двухпроводный кран играет ключевую роль в обеспечении безопасности и экономичности эксплуатации. Синхронное торможение всех колес автопоезда предотвращает «складывание» состава, особенно на скользких поверхностях. Равномерное распределение тормозного усилия снижает нагрузку на отдельные компоненты и узлы.
Современные стандарты безопасности требуют наличия системы ABS на прицепах. Двухпроводный кран является основным элементом для интеграции таких технологий. Он создает необходимое давление для работы модуляторов ABS, что позволяет электронике эффективно управлять торможением каждого колеса.
Важно отметить, что тормозной кран — это не просто механическое устройство, а сложный механизм, требующий внимательного подхода. Понимание его функционирования помогает водителю или механику быстро выявлять и устранять неисправности, избегая простоев и штрафов. Регулярное обслуживание пневмосистемы оправдывает себя, обеспечивая безопасность и уверенность на дороге.
Техническое состояние тормозной системы должно быть на высшем уровне. Любые сомнения в работе крана требуют его проверки или замены. В условиях высоких нагрузок, характерных для грузовиков КАМАЗ, запас прочности и надежности этого узла критически важен для успешной работы всего автопредприятия.
Влияние двухпроводной схемы на долговечность тормозной системы
Двухпроводная схема тормозной системы прицепа КАМАЗ представляет собой одну из наиболее распространенных и эффективных конструкций, обеспечивающих надежное функционирование тормозов. В данной системе используются два отдельных трубопровода, которые обеспечивают подачу тормозной жидкости к тормозным механизмам. Это решение значительно влияет на долговечность всей тормозной системы.
Во-первых, двухпроводная схема позволяет обеспечить более равномерное распределение тормозного усилия между колесами прицепа. Это достигается благодаря тому, что каждый из проводов отвечает за свою часть тормозных механизмов. В случае повреждения одного из проводов, второй продолжает функционировать, что позволяет сохранить работоспособность тормозной системы и избежать полной потери тормозных функций. Таким образом, двухпроводная схема повышает уровень безопасности и надежности при эксплуатации прицепа.
Во-вторых, наличие двух трубопроводов способствует снижению нагрузки на каждый из них, что в свою очередь уменьшает вероятность их износа и повреждения. При однопроводной системе, в случае возникновения утечки или повреждения, вся система оказывается под угрозой, что может привести к серьезным последствиям. Двухпроводная схема позволяет избежать таких ситуаций, так как даже при наличии проблем в одном из проводов, второй может продолжать выполнять свою функцию.
Кроме того, двухпроводная система тормозов позволяет более эффективно отводить тепло, возникающее в процессе торможения. Это особенно важно для тяжелых грузовиков и прицепов, которые могут испытывать значительные нагрузки. Эффективное охлаждение тормозных механизмов способствует снижению риска перегрева и, как следствие, увеличивает срок службы тормозных колодок и дисков.
Также стоит отметить, что двухпроводная схема позволяет более точно регулировать тормозное усилие, что особенно важно при работе с различными грузами. Это дает возможность более эффективно адаптировать тормозную систему под конкретные условия эксплуатации, что также положительно сказывается на ее долговечности.
В заключение, можно сказать, что двухпроводная схема тормозной системы прицепа КАМАЗ значительно увеличивает долговечность и надежность тормозных механизмов. Благодаря своей конструкции, она обеспечивает более безопасную эксплуатацию, снижает риск повреждений и позволяет более эффективно управлять тормозным усилием, что в конечном итоге приводит к меньшим затратам на обслуживание и ремонт.
Советы по выбору комплектующих для ремонта
При ремонте двухпроводного крана тормозной системы прицепа КАМАЗ важно учитывать несколько ключевых аспектов, чтобы обеспечить надежность и безопасность работы тормозной системы. Правильный выбор комплектующих может существенно повлиять на эффективность торможения и долговечность всей системы.
Первым шагом в выборе комплектующих является определение их совместимости с конкретной моделью прицепа. Необходимо ознакомиться с технической документацией, чтобы убедиться, что детали соответствуют требованиям производителя. Использование оригинальных запчастей или сертифицированных аналогов поможет избежать проблем с установкой и эксплуатацией.
Следующим важным аспектом является качество материалов, из которых изготовлены комплектующие. Рекомендуется выбирать детали, выполненные из высококачественных сплавов и устойчивых к коррозии материалов. Это особенно актуально для элементов, которые подвергаются воздействию влаги и химических реагентов, таких как тормозные цилиндры и соединительные элементы.
Также стоит обратить внимание на производителя комплектующих. Известные бренды, зарекомендовавшие себя на рынке, часто предлагают более надежные и долговечные детали. При этом стоит учитывать отзывы других пользователей и специалистов, которые могут дать полезные рекомендации по выбору.
Не менее важным является проверка наличия сертификатов качества на выбранные комплектующие. Это гарантирует, что детали прошли необходимые испытания и соответствуют стандартам безопасности. При покупке стоит запрашивать у продавца документы, подтверждающие качество и соответствие запчастей.
При выборе комплектующих для ремонта двухпроводного крана тормозной системы также следует учитывать условия эксплуатации прицепа. Если он используется в тяжелых условиях, таких как частые поездки по бездорожью или в условиях повышенной влажности, стоит выбирать более прочные и устойчивые к износу детали.
Наконец, не забывайте о необходимости регулярного обслуживания тормозной системы. Даже самые качественные комплектующие требуют периодической проверки и замены изношенных элементов. Это поможет избежать серьезных поломок и обеспечит безопасность на дороге.
Перспективы развития технологий тормозных систем прицепов
Современные технологии тормозных систем прицепов, включая двухпроводные краны, продолжают эволюционировать, что открывает новые горизонты для повышения безопасности и эффективности транспортных средств. В последние годы наблюдается тенденция к внедрению более совершенных систем, которые обеспечивают надежное и быстрое торможение, а также адаптацию к различным условиям эксплуатации.
Одним из ключевых направлений развития является интеграция электронных систем управления тормозами. Такие системы позволяют более точно регулировать тормозное усилие, что особенно важно при работе с тяжелыми прицепами. Использование датчиков и электронных блоков управления позволяет автоматически адаптировать тормозные характеристики в зависимости от нагрузки, скорости и состояния дорожного покрытия.
Также стоит отметить развитие технологий, связанных с автоматическим торможением. Системы, основанные на использовании радаров и камер, способны обнаруживать препятствия на дороге и автоматически активировать тормоза, что значительно снижает риск аварийных ситуаций. Это особенно актуально для прицепов, которые могут быть менее маневренными и более подверженными влиянию внешних факторов.
Важным аспектом является и повышение надежности компонентов тормозной системы. Использование новых материалов и технологий производства позволяет создавать более долговечные и устойчивые к износу элементы, что в свою очередь снижает затраты на обслуживание и увеличивает срок службы оборудования. Например, применение композитных материалов в производстве тормозных колодок и дисков может значительно улучшить их характеристики.
Не менее важным направлением является развитие систем диагностики и мониторинга состояния тормозных систем. Современные технологии позволяют в реальном времени отслеживать состояние тормозов, выявлять потенциальные неисправности и предупреждать водителей о необходимости проведения технического обслуживания. Это способствует повышению безопасности и снижению вероятности аварий, связанных с неисправностями тормозной системы.
В заключение, можно отметить, что будущее технологий тормозных систем прицепов связано с интеграцией электронных систем, автоматизацией процессов, использованием новых материалов и активным мониторингом состояния оборудования. Эти изменения не только повысят безопасность на дорогах, но и сделают транспортировку грузов более эффективной и экономичной.
