Кран ресивера КАМАЗ и его замена

Кран ресивера КАМАЗ — это важный элемент пневматической системы автомобиля, отвечающий за управление подачей воздуха к тормозам и другим узлам. В процессе эксплуатации могут возникать различные неисправности, такие как утечки воздуха или неправильная работа крана, что может привести к снижению эффективности торможения и другим проблемам. В данной статье мы подробно рассмотрим устройство крана ресивера, основные причины его неисправностей, а также предоставим пошаговую инструкцию по ремонту и регулировке, что поможет владельцам КАМАЗа самостоятельно справиться с возникшими проблемами и обеспечить надежную работу своего автомобиля.

Конструкция и принцип работы узла

Кран ресивера — это запорное устройство, предназначенное для блокировки подачи сжатого воздуха от компрессора к пневматическому ресиверу. В нормальном режиме работы, когда двигатель активен и компрессор нагнетает воздух, клапан остается открытым, что позволяет заполнять баллоны. После остановки двигателя и достижения максимального давления в системе механизм должен надежно закрывать выходной патрубок, предотвращая обратный поток воздуха.

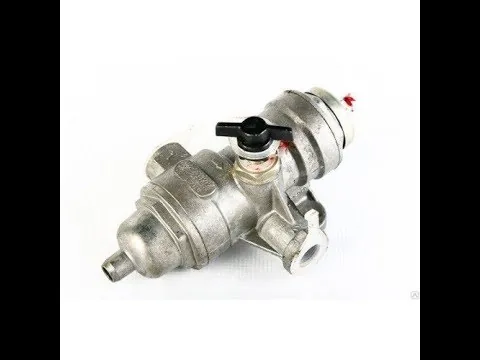

Конструкция крана состоит из корпуса, изготовленного из цинкового сплава или латуни, внутри которого установлен подпружиненный клапан. Сила пружины подобрана так, чтобы выдерживать рабочее давление системы и открываться при подаче воздуха от компрессора. В некоторых моделях, таких как КамАЗ-5320 или КамАЗ-5511, могут быть предусмотрены дополнительные обратные клапаны или комбинированные функции с тормозным краном.

Ключевым элементом является уплотнительная манжета, которая обеспечивает герметичное прилегание клапана к седлу. Износ этой детали или попадание абразивных частиц в зону контакта могут привести к утечкам. Также в конструкции имеется выпускной штуцер, через который осуществляется сброс воздуха при растормаживании, если кран выполняет функцию двойного управления.

⚠️ Внимание: Демонтаж крана ресивера разрешается только после полного стравливания давления из всех контуров пневмосистемы. Нахождение под давлением может привести к травмам от отлетающих деталей или струи воздуха.

Принцип работы устройства основан на разнице давлений. Пока давление на входе от компрессора превышает давление в ресивере плюс усилие пружины, клапан остается открытым. Как только компрессор останавливается, давление выравнивается, и пружина прижимает клапан к седлу, запирая воздух в баллонах.

Основные модификации и совместимость

На грузовых автомобилях марки КАМАЗ устанавливаются различные модели кранов, которые зависят от года выпуска и экологического класса двигателя. Наиболее популярным вариантом является кран с обратным клапаном, предотвращающий утечку воздуха из ресивера при неисправности крана или трубопроводов.

Существуют версии кранов для автомобилей с двухконтурными и трехконтурными тормозными системами. Например, кран для моделей Евро-2 и Евро-3 может отличаться диаметром проходного сечения и расположением штуцеров. При выборе запчасти важно обращать внимание на каталожный номер, который можно найти на корпусе изделия.

В таблице ниже представлены основные различия в характеристиках популярных модификаций:

Параметр	Стандартный кран	Кран с обратным клапаном
Рабочее давление	до 10 атм	до 12 атм
Наличие пружины сброса	Есть	Есть (усиленная)

Интересные факты

Вот несколько интересных фактов о ремонте и регулировке крана ресивера на КАМАЗе:

1. Функция крана ресивера: Кран ресивера на КАМАЗе отвечает за распределение сжатого воздуха между различными системами автомобиля, включая тормоза и пневматические устройства. Его правильная работа критически важна для безопасности и эффективности эксплуатации грузовика.

2. Регулировка давления: В процессе регулировки крана ресивера важно установить правильное давление сжатого воздуха, которое должно соответствовать требованиям производителя. Неправильная настройка может привести к неэффективной работе тормозной системы или даже к ее отказу.

3. Частые неисправности: Одной из распространенных проблем с краном ресивера является его загрязнение или износ уплотнительных элементов. Регулярная диагностика и профилактика, включая чистку и замену изношенных деталей, могут значительно продлить срок службы крана и повысить надежность работы автомобиля.

Диагностика неисправностей и признаки износа

Неисправность крана ресивера можно определить по характерному шипению воздуха, слышному сразу после остановки двигателя. Если воздух выходит из-под крана или через выпускное отверстие, это указывает на проблемы с герметичностью запорного механизма. В некоторых случаях утечка может быть скрытой и проявляться только при достижении определенного давления в системе.

Предположим, водитель заметил, что его автомобиль не может нормально тормозить после ночной стоянки, хотя вечером давление было в норме. Это явный признак утечки воздуха через кран ресивера или связанные с ним трубопроводы. Для точной диагностики необходимо прослушать систему с помощью специального оборудования или мыльного раствора.

Часто причиной неисправностей становится попадание влаги и конденсата внутрь механизма. В зимний период вода может замерзать, что приводит к блокировке клапана в открытом или закрытом состоянии. Регулярный слив конденсата из ресиверов — важная профилактическая мера. Игнорирование этой процедуры может привести к коррозии внутренних поверхностей и разрушению резинок уплотнителей.

Механические повреждения корпуса или резьбовых соединений также встречаются довольно часто, особенно у автомобилей, эксплуатируемых в сложных дорожных условиях. Вибрации и удары могут вызывать появление микротрещин, которые под давлением увеличиваются, что приводит к образованию свищей.

Методы проверки герметичности

Для начальной диагностики не требуется сложное оборудование. Достаточно накачать систему до максимального давления, затем заглушить двигатель и прислушаться. Характерный свист укажет на место утечки. Если визуально обнаружить место выхода воздуха сложно, рекомендуется воспользоваться мыльным раствором, обильно нанеся его на соединения и кран.

Более точный способ включает использование манометра, который подключается к контрольному выходу. Наблюдая за показаниями прибора в течение 15-20 минут, можно заметить падение давления. Нормальным считается снижение не более 0,2 атм за полчаса при выключенном двигателе. Если стрелка движется быстрее, следует искать утечку, начиная с крана ресивера.

Также важно проверить работу крана в процессе. При резком увеличении оборотов двигателя компрессор должен быстро заполнять систему. Если кран «подклинивает», наполнение будет происходить с перебоями или задержками, что негативно скажется на времени подготовки автомобиля к движению после запуска.

Симптом	Вероятная причина	Способ устранения
Шипение после остановки	Износ манжеты клапана	Замена уплотнителя или крана
Медленное наполнение	Загрязнение канала	Продувка и чистка

Технология замены крана ресивера

Замена крана ресивера — это процесс, требующий внимательности и четкого следования шагам. Прежде чем приступить к работе, важно обеспечить доступ к узлу, который может находиться в разных местах рамы на моделях КАМАЗ, чаще всего в области четвертого или пятого колеса.

Сначала необходимо полностью стравить воздух из системы, открыв краны для слива конденсата на ресиверах. Убедившись, что манометры показывают нулевое давление, можно переходить к демонтажу трубопроводов. Рекомендуется заранее подготовить новые медные или алюминиевые шайбы для уплотнения соединений, так как старые, скорее всего, будут повреждены.

Отворачивание гаек трубок следует производить с использованием ключа нужного размера. Второй ключ нужно использовать для удержания крана, чтобы избежать его проворачивания в резьбе ресивера или повреждения подводящих трубок. Если кран прикреплен к кронштейну, необходимо отвинтить крепежные болты.

Установка нового узла осуществляется в обратном порядке. Резьбовые соединения рекомендуется обрабатывать фиксатором резьбы или использовать ленту ФУМ, если это допускается конструкцией. Однако в пневмосистемах КАМАЗ чаще всего применяются конусные резьбы без дополнительных герметиков, только на сухую или с маслом.

После завершения сборки важно проверить систему на герметичность под давлением. Запустите двигатель, поднимите давление до нормы и снова проверьте все разобранные соединения с помощью мыльного раствора. Отсутствие пузырей свидетельствует о правильности выполненной работы.

⚠️ Внимание: При затягивании гаек трубок избегайте чрезмерных усилий. Алюминиевые трубки легко поддаются деформации, что может привести к их повреждению в будущем.

Замена уплотнительных элементов

В некоторых случаях нет необходимости полностью заменять кран; достаточно обновить внутренние компоненты. На рынке доступны ремкомплекты для кранов ресивера КАМАЗ, которые включают клапан, пружину и резиновые уплотнения. Это особенно важно для дорогих оригинальных узлов, где замена всего корпуса может быть нецелесообразной с финансовой точки зрения.

Разборка крана должна проводиться на чистом столе. Важно запомнить порядок расположения всех деталей, чтобы избежать путаницы при установке пружины или клапана. Все внутренние поверхности необходимо тщательно очистить, используя дизельное топливо или керосин.

При установке новых резинок рекомендуется использовать специальную силиконовую смазку для пневматических систем. Это поможет продлить срок службы уплотнений и обеспечит плавное движение подвижных элементов. Использование минеральных масел, таких как моторные, строго не рекомендуется, так как они могут негативно повлиять на резину.

Типичные ошибки при обслуживании

Ремонт пневматической системы, хотя и кажется простым, имеет свои особенности. Неправильный подход может привести к быстрому возвращению неисправности или появлению новых проблем. Изучение распространенных ошибок поможет избежать повторного ремонта.

Одной из основных ошибок является пренебрежение качеством воздуха от компрессора. Если компрессор «подает масло», даже самый надежный кран не прослужит долго. Масло разрушает резиновые уплотнители и образует нагар, который нарушает работу клапанов.

Часто также используются неподходящие материалы для уплотнения. Применение обычной пакли или герметиков, не устойчивых к маслу и высоким температурам, приводит к разрушению соединения при первом цикле нагрева и охлаждения. В пневмосистемах КАМАЗ необходимо использовать только материалы, предназначенные для работы под высоким давлением.

1. Отсутствие слива конденсата — регулярное накопление воды в ресивере вызывает коррозию клапана изнутри и примерзание зимой, что может привести к необходимости замены всего узла.
2. Перетяжка соединений — попытка устранить утечку путем «потужного закручивания» часто заканчивается срывом резьбы в корпусе ресивера, что требует дорогостоящего ремонта или замены баллона.
3. Использование б/у деталей — установка кранов, снятых с других машин, без предварительной дефектовки и замены ремкомплекта является рискованным шагом с низкой вероятностью успеха.
4. Игнорирование состояния компрессора — установка нового крана без проверки поршневой группы компрессора приведет к быстрому выходу из строя нового узла из-за масляного угара.

Профилактика и продление срока службы

Для надежной работы крана ресивера и всей пневмосистемы КАМАЗ необходимо придерживаться системного подхода в обслуживании. Регулярная замена воздушных фильтров компрессора напрямую влияет на чистоту воздуха в системе и предотвращает абразивный износ компонентов.

Важно следить за температурным режимом работы двигателя. Перегрев может привести к образованию нагара в компрессоре, который оседает на клапанах кранов. Поддержание оптимальной температуры охлаждающей жидкости также защищает пневматическую систему.

При плановых технических обслуживании (ТО) необходимо не только сливать воду, но и проводить визуальный осмотр всех элементов пневмосистемы. Раннее выявление маслянистых подтеков или механических повреждений трубопроводов позволяет решить проблему до её серьезного развития.

Соблюдение этих рекомендаций по эксплуатации значительно продлит срок службы крана ресивера и обеспечит безопасность движения грузового автомобиля в любых дорожных условиях. Надежность тормозной системы — залог безопасности водителя и других участников дорожного движения.

Сохранение эффективности тормозной системы

Кран ресивера играет ключевую роль в системе безопасности грузовика. Его правильное функционирование обеспечивает сохранение запаса сжатого воздуха, необходимого для нескольких циклов торможения, даже при длительной стоянке или остановке двигателя в критической ситуации.

Выбор качественных запасных частей и профессиональный ремонт помогают поддерживать пневмосистему в оптимальном состоянии, близком к заводским стандартам. Не стоит экономить на уплотнителях или приобретать краны сомнительного качества, ведь цена ошибки в тормозной системе может быть очень высокой.

Регулярный мониторинг давления и оперативное реагирование на признаки утечек — основа надежной эксплуатации автомобиля КАМАЗ. Правильное обслуживание пневматических узлов снижает общий износ автомобиля и увеличивает его остаточную стоимость.

Инструменты и материалы для ремонта

Для успешного ремонта и регулировки крана ресивера КАМАЗ необходимо подготовить определённые инструменты и материалы. Правильный выбор инструментов обеспечит высокое качество выполнения работ и минимизирует риск повреждения деталей.

Инструменты:

• Набор ключей: Для работы с крепежными элементами крана ресивера понадобятся как рожковые, так и торцевые ключи различных размеров. Рекомендуется иметь в наличии ключи от 10 до 24 мм.
• Отвертки: Набор плоских и крестовых отверток поможет в демонтаже и монтаже различных элементов крана.
• Плоскогубцы: Используются для захвата и удержания мелких деталей, а также для работы с пружинами и другими элементами, требующими точности.
• Динамометрический ключ: Необходим для затяжки крепежных элементов с заданным моментом, что особенно важно для обеспечения герметичности соединений.
• Ключи для труб: Если кран ресивера имеет трубные соединения, то для их демонтажа и установки понадобятся специальные ключи для работы с трубами.
• Кусачки: Используются для обрезки проводов и других мелких деталей, которые могут мешать работе.
• Мультиметр: Для проверки электрических соединений и диагностики возможных проблем с электроникой, если таковая имеется в конструкции крана.

Материалы:

• Уплотнительные кольца и прокладки: При ремонте крана ресивера часто требуется замена уплотнительных элементов. Рекомендуется иметь в запасе набор прокладок и кольцевых уплотнителей, соответствующих размерам крана.
• Смазочные материалы: Для обеспечения долговечности и надежности работы крана необходимо использовать качественные смазочные материалы, такие как литол или другие специализированные смазки.
• Очистители и растворители: Для подготовки поверхностей перед установкой новых деталей потребуется очиститель, который поможет удалить старую смазку и загрязнения.
• Краска и антикоррозийные средства: После завершения ремонта рекомендуется обработать внешние поверхности крана антикоррозийными средствами и, при необходимости, покрасить его для защиты от внешних воздействий.

Подготовив все необходимые инструменты и материалы, можно приступить к ремонту и регулировке крана ресивера КАМАЗ. Важно помнить, что соблюдение технологии и использование качественных компонентов значительно увеличивает срок службы отремонтированного устройства.

Рекомендации по выбору запчастей

При ремонте и регулировке крана ресивера КАМАЗ крайне важно правильно подойти к выбору запчастей. Это обеспечит надежность работы системы и продлит срок службы автомобиля. Ниже представлены основные рекомендации, которые помогут сделать правильный выбор.

• Оригинальные запчасти: Наилучшим вариантом для замены деталей крана ресивера являются оригинальные запчасти, которые выпускаются производителем. Они гарантируют полное соответствие техническим характеристикам и обеспечивают надежную работу системы. Оригинальные детали можно приобрести у официальных дилеров или в специализированных магазинах.
• Качество материалов: При выборе запчастей стоит обратить внимание на качество материалов, из которых они изготовлены. Высококачественные детали, как правило, имеют более длительный срок службы и лучше справляются с нагрузками. Рекомендуется выбирать запчасти, изготовленные из прочных и устойчивых к коррозии материалов.
• Совместимость: Перед покупкой запчастей необходимо убедиться в их совместимости с конкретной моделью крана ресивера. Для этого стоит ознакомиться с технической документацией автомобиля или проконсультироваться со специалистами. Неправильно подобранные детали могут привести к сбоям в работе системы и даже к поломке автомобиля.
• Отзывы и рекомендации: Перед покупкой запчастей полезно ознакомиться с отзывами других автовладельцев. Это поможет избежать некачественных или ненадежных деталей. Также стоит обратиться за рекомендациями к механикам или специалистам, которые имеют опыт работы с автомобилями КАМАЗ.
• Цена: Не стоит гнаться за слишком низкой ценой на запчасти. Часто это может свидетельствовать о низком качестве товара. Лучше выбирать запчасти в среднем ценовом сегменте, которые обеспечивают оптимальное соотношение цены и качества.
• Гарантия: При покупке запчастей стоит обращать внимание на наличие гарантии. Это дополнительный показатель качества и надежности. Запчасти с гарантией могут быть немного дороже, но они обеспечивают защиту от возможных дефектов.

Следуя данным рекомендациям, вы сможете выбрать качественные и надежные запчасти для ремонта и регулировки крана ресивера КАМАЗ, что в свою очередь обеспечит долгую и бесперебойную работу вашего автомобиля.

Порядок сборки и установки крана ресивера

Сборка и установка крана ресивера на автомобиле КАМАЗ — это важный этап, который требует внимательности и точности. Правильная установка обеспечивает надежную работу системы пневматического торможения и других механизмов, зависящих от сжатого воздуха. Рассмотрим поэтапно процесс сборки и установки крана ресивера.

Подготовка к установке

Перед началом работы необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся:

• Набор ключей (размеры 10, 12, 14, 17);
• Отвертки (плоская и крестовая);
• Плоскогубцы;
• Силиконовый герметик;
• Новый кран ресивера;
• Уплотнительные кольца и прокладки;
• Чистящие средства для удаления загрязнений.

Снятие старого крана ресивера

Перед тем как установить новый кран, необходимо снять старый. Для этого выполните следующие шаги:

1. Отключите аккумулятор, чтобы избежать короткого замыкания.
2. Слейте воздух из системы, открыв клапан на ресивере.
3. Отсоедините все трубопроводы, подключенные к старому крану. Для этого используйте ключи, чтобы избежать повреждений резьбы.
4. Открутите крепежные болты, удерживающие кран на месте, и аккуратно снимите его.

Подготовка нового крана ресивера

Перед установкой нового крана необходимо провести его проверку:

• Убедитесь, что на новом кране нет видимых повреждений.
• Проверьте наличие всех необходимых уплотнительных колец и прокладок.
• При необходимости обработайте резьбовые соединения герметиком для предотвращения утечек.

Установка нового крана ресивера

Установка нового крана ресивера осуществляется в следующем порядке:

1. Установите новый кран на место старого, убедившись, что все уплотнительные элементы правильно расположены.
2. Закрепите кран с помощью болтов, затягивая их равномерно, чтобы избежать перекоса.
3. Подключите трубопроводы к соответствующим выходам на кране, следуя маркировке. Убедитесь, что соединения надежно зафиксированы.

Проверка работоспособности

После завершения установки необходимо провести проверку работоспособности системы:

• Подключите аккумулятор и запустите двигатель.
• Проверьте наличие утечек воздуха, внимательно осматривая соединения.
• Проверьте работу крана, активируя систему пневматического торможения и наблюдая за его реакцией.

Если все проверки пройдены успешно, можно считать установку завершенной. Правильная сборка и установка крана ресивера обеспечат надежную работу пневматической системы вашего автомобиля КАМАЗ.
