Как с помощью фильтра от помех убрать шум от LED-ламп в автомагнитоле

Опубликовано: 02.10.2026

Светодиодные лампы, несмотря на свою энергоэффективность и долговечность, могут стать источником высокочастотных помех, негативно влияющих на качество звука в аудиосистемах автомобилей. В данной статье мы предлагаем подробную инструкцию по устранению акустических помех, вызванных LED-лампами, включая схемы и расчеты LC-фильтров, а также рекомендации по выбору конденсаторов. Эта информация будет полезна как для автолюбителей, стремящихся улучшить звучание своей аудиосистемы, так и для специалистов, занимающихся настройкой и ремонтом автомобильных магнитол.

Диагностика источника и природы акустических шумов

Первым шагом в решении проблемы является точное выявление источника интерференции, поскольку не всегда виноваты светодиодные лампы. Часто шум возникает из-за генератора переменного тока или системы зажигания, а LED-освещение лишь усугубляет ситуацию. Для определения источника помех необходимо провести эксперимент, поочередно включая различные потребители. Если характерный свист появляется при активации габаритов или фар, можно с высокой вероятностью утверждать, что драйверы ламп создают помехи в радиочастотном диапазоне.

Важно различать тип помехи, проникающей в аудиосистему. Существует два основных способа передачи: кондуктивный, когда шум передается по проводам питания, и электромагнитный, когда излучение воспринимается антенным входом или межблочными кабелями. Кондуктивные помехи обычно проявляются в виде монотонного гула или писка, синхронизированного с работой ШИМ-контроллера лампы. Электромагнитные наводки часто звучат как треск или белый шум, который усиливается при приближении источника света к головному устройству.

Анализ спектра и частотных характеристик

Для глубокого понимания процесса важно обратить внимание на частотный диапазон, в котором работают драйверы светодиодов. Большинство недорогих и среднеценовых LED-ламп функционируют на частоте преобразования от 20 кГц до нескольких мегагерц. Эти частоты и их гармоники попадают в диапазон пропускания входных каскадов усилителей мощности, особенно с высоким входным импедансом. Фильтр должен быть настроен на частоту среза, значительно ниже уровня помех, но выше верхней границы слышимости, чтобы не затрагивать высокие частоты в музыкальном сигнале при фильтрации аудиосистемы или эффективно сглаживать пульсации в цепи питания.

Если шум слышен даже при выключенной музыке, но работающей магнитоле, проблема, скорее всего, в цепях питания головного устройства. В этом случае драйверы ламп «загрязняют» бортовую сеть, и этот загрязненный ток попадает на вход блока питания магнитолы. В таких ситуациях наиболее эффективны мощные фильтры, установленные непосредственно перед потребителем. Если свист изменяется вместе с музыкой или возникает только на определенных частотах, наводка происходит на сигнальные кабели, и в этом случае экранирование будет более эффективным, чем фильтрация питания.

⚠️ Важно: Перед началом любых работ по диагностике и модернизации электрооборудования обязательно отключите минусовую клемму аккумулятора. Короткое замыкание в цепи 12/24В может привести к возгоранию проводки или повреждению дорогостоящих электронных блоков управления (ЭБУ).

Для точной диагностики можно использовать осциллограф, подключив его щупы параллельно питающим проводам лампы и магнитолы. На экране будет отображаться форма сигнала: ровная линия постоянного тока указывает на отсутствие кондуктивных помех, в то время как «лохматая» линия с высокими пиками свидетельствует о наличии высокочастотного шума. Если осциллографа нет, можно воспользоваться портативным AM-радиоприемником: настроив его на частоту без станций (шум), поднесите его к работающей LED-лампе. Сильное шипение или свист подтвердят, что лампа является мощным источником радиопомех.

Также стоит проверить качество «массы» (заземления) как магнитолы, так и светодиодных ламп. Плохой контакт с кузовом создает разность потенциалов, что увеличивает восприимчивость системы к различным наводкам. Часто устранение окисления в точках заземления и использование более толстых проводов для «минуса» решает половину проблем с фоновым шумом без необходимости установки сложных фильтров.

Метод устранения помех	Описание метода	Примечания
Использование фильтров	Установка LC-фильтров для подавления высоких частот	Эффективно для снижения помех
Экранирование кабелей	Применение экранированных кабелей для аудиосигналов	Снижает влияние внешних помех
Разделение питания	Использование отдельных источников питания для LED и аудиотракта	Уменьшает взаимные помехи
Установка дросселей	Введение дросселей в цепь питания LED-ламп	Снижает высокочастотные помехи
Использование качественных компонентов	Применение высококачественных конденсаторов и резисторов	Повышает общую устойчивость к помехам

Интересные факты

Вот несколько интересных фактов, связанных с устранением высокочастотных помех от LED-ламп в аудиотракте:

Электромагнитные помехи: LED-лампы могут создавать высокочастотные помехи из-за их встроенных драйверов, которые преобразуют переменный ток в постоянный. Эти помехи могут влиять на качество звука в аудиосистемах, вызывая искажения и шумы. Для борьбы с этим используются фильтры и экранирование, которые помогают минимизировать влияние помех на аудиосигнал.
Использование ферритовых фильтров: Одним из эффективных способов устранения высокочастотных помех является применение ферритовых фильтров. Они могут быть установлены на кабелях питания и сигнала, что позволяет значительно снизить уровень помех, проходящих в аудиосистему. Ферриты работают, поглощая высокочастотные составляющие, тем самым улучшая качество звука.
Качество компонентов: Не все LED-лампы создают одинаковые помехи. Качество используемых компонентов в драйверах LED-ламп может существенно влиять на уровень высокочастотных помех. Более качественные лампы с хорошими драйверами могут иметь значительно меньшие уровни излучаемых помех, что делает их более подходящими для использования в помещениях с высококачественными аудиосистемами.

Принципы построения LC-фильтров для цепей питания

Наиболее эффективным методом борьбы с кондуктивными помехами в источниках питания является использование LC-фильтров, состоящих из индуктивного элемента (L) и конденсатора (C). Принцип работы этой схемы основан на способности индуктивности противостоять резким изменениям тока, а емкости — препятствовать колебаниям напряжения. В результате они образуют колебательный контур, который эффективно блокирует высокочастотные составляющие, пропуская лишь постоянный ток, необходимый для работы устройств.

Ключевым компонентом в этой схеме является дроссель (катушка индуктивности). Когда высокочастотный ток помех проходит через него, дроссель генерирует ЭДС самоиндукции, направленную против изменения тока, что позволяет гасить импульсы. Однако одного дросселя недостаточно, так как он может достичь состояния насыщения или вызвать резонанс. Поэтому параллельно нагрузке (или перед дросселем) обязательно устанавливается конденсатор, который выполняет функцию резервуара для сглаживания пульсаций и шунтирования высоких частот на «землю».

Расчет параметров катушки индуктивности

Выбор дросселя — важный этап проектирования фильтра. Индуктивность катушки определяет частоты, которые будут подавляться. Для эффективного подавления шумов от LED-драйверов, работающих на частотах десятков и сотен килогерц, обычно требуются дроссели с индуктивностью от 10 до 100 мкГн. Однако ключевым параметром является не только значение индуктивности, но и ток насыщения. Дроссель должен выдерживать максимальный ток, потребляемый магнитолой, без перехода в состояние насыщения. В противном случае его индуктивность резко упадет, и фильтр перестанет функционировать.

Материал сердечника также имеет значение. Для частотного диапазона LED-помех лучше всего подходят ферритовые кольца или сердечники из прессованного железа (Yellow/Blue mix). Ферриты обладают высоким сопротивлением на высоких частотах, что позволяет преобразовывать энергию помехи в тепло, делая их идеальными для подавления высокочастотных шумов. Использование трансформаторной стали, эффективной на частоте 50 Гц, нецелесообразно, так как на высоких частотах она будет работать неэффективно.

При самостоятельной намотке дросселя важно равномерно распределить витки по кольцу, чтобы минимизировать межвитковую емкость, которая может снизить эффективность фильтра на очень высоких частотах. Рекомендуется использовать провод с лаковой изоляцией, способной выдерживать механические нагрузки. Если точный расчет индуктивности затруднен, можно применить эмпирический метод, начиная с 10-15 витков и постепенно добавляя их до исчезновения помех.

Подбор конденсаторов для сглаживания

Второй элемент LC-фильтра — конденсаторы. Чем выше емкость, тем эффективнее сглаживаются низкочастотные пульсации. Однако для высокочастотных помех важен тип конденсатора. Электролитические конденсаторы с большой емкостью (от 1000 до 4700 мкФ) хорошо накапливают энергию, но имеют высокую эквивалентную последовательную индуктивность (ESL), что снижает их эффективность на частотах выше 100 кГц. Поэтому их комбинируют с керамическими или пленочными конденсаторами малой емкости (от 0.1 до 1.0 мкФ).

Рабочее напряжение конденсаторов должно превышать номинальное значение бортовой сети как минимум на 30-50%. Для системы с напряжением 12 В выбирают конденсаторы на 25 В, предпочтительно на 35 В или 50 В. В случае 24-вольтовой техники (например, КАМАЗ, МАЗ) минимальное рабочее напряжение конденсатора должно составлять 50 В, оптимально — 63 В. Игнорирование этого правила может привести к быстрому выходу конденсатора из строя, его вздутию или даже взрыву.

Тип компонента	Рекомендуемые параметры	Назначение в фильтре
Дроссель (катушка)	10-100 мкГн, ток насыщения > 3А	Блокировка высокочастотного тока, накопление энергии в магнитном поле
Электролитический конденсатор	1000-4700 мкФ, 35-63В	Сглаживание низкочастотных пульсаций, накопление энергии
Керамический конденсатор	0.1-1.0 мкФ, 50-100В	Шунтирование высокочастотных помех

Схема подключения конденсаторов в фильтре обычно представлена в виде «пи-фильтра» (CLC): конденсатор на входе, дроссель и конденсатор на выходе. Такая конфигурация обеспечивает двойное фильтрование. Входной конденсатор шунтирует помехи, поступающие от источника (например, от генерации самой лампы, если фильтр устанавливается на неё, или от сети, если он предназначен для магнитолы), а выходной конденсатор обеспечивает чистое питание для потребителя.

Практическая реализация: схемы и монтаж компонентов

Фильтры можно реализовать двумя основными способами: купить готовые промышленные решения или собрать самостоятельно. В автомагазине или гараже проще приобрести готовые ферритовые фильтры-защелки или компактные модули, которые устанавливаются в разрыв провода питания. Однако для надежного результата, особенно в условиях грузового транспорта, лучше создать индивидуальную схему с тщательно подобранными параметрами.

При монтаже компонентов важно минимизировать длину соединительных проводов. Длинные «хвосты» между конденсатором и дросселем могут действовать как антенны, излучающие или принимающие помехи. Все соединения должны выполняться с помощью пайки, так как использование скруток в цепях фильтрации недопустимо. Скрутки создают окисляемые контакты с нелинейным сопротивлением, что может привести к новым искажениям.

Сборка фильтра для цепи питания магнитолы

Если источник помех связан с питанием, фильтр следует установить в разрыв плюсового провода, идущего к магнитоле. Для этого необходимо перерезать провод и впаять в разрыв подготовленную схему. Последовательность элементов такова: от аккумулятора провод подключается к входному конденсатору, затем идет на дроссель, после чего соединяется с выходным конденсатором и, в конечном итоге, подводится к магнитоле. Корпуса конденсаторов и дросселя (если он не защищен экраном) не должны соприкасаться с металлическими частями кузова, чтобы избежать короткого замыкания.

При установке в автомобиле важно обеспечить надежную изоляцию. Рекомендуется помещать собранный фильтр в пластиковый корпус или в термоусадочную трубку большого диаметра. Также необходимо предусмотреть отвод тепла, особенно если дроссель подобран впритык по току. Однако в цепях питания магнитол токи обычно не превышают 2-5 Ампер в статическом режиме, что позволяет использовать компоненты без радиаторов.

Особое внимание следует уделить заземлению. Если используется схема, требующая подключения к «массе» (например, для шунтирования помех с помощью конденсатора), точка подключения к кузову должна быть очищена до металла. Использование существующих болтов крепления кузова может оказаться недостаточным из-за слоя краски или коррозии. Лучше просверлить новое отверстие рядом с местом установки фильтра и установить болт с зубчатой шайбой для обеспечения надежного контакта.

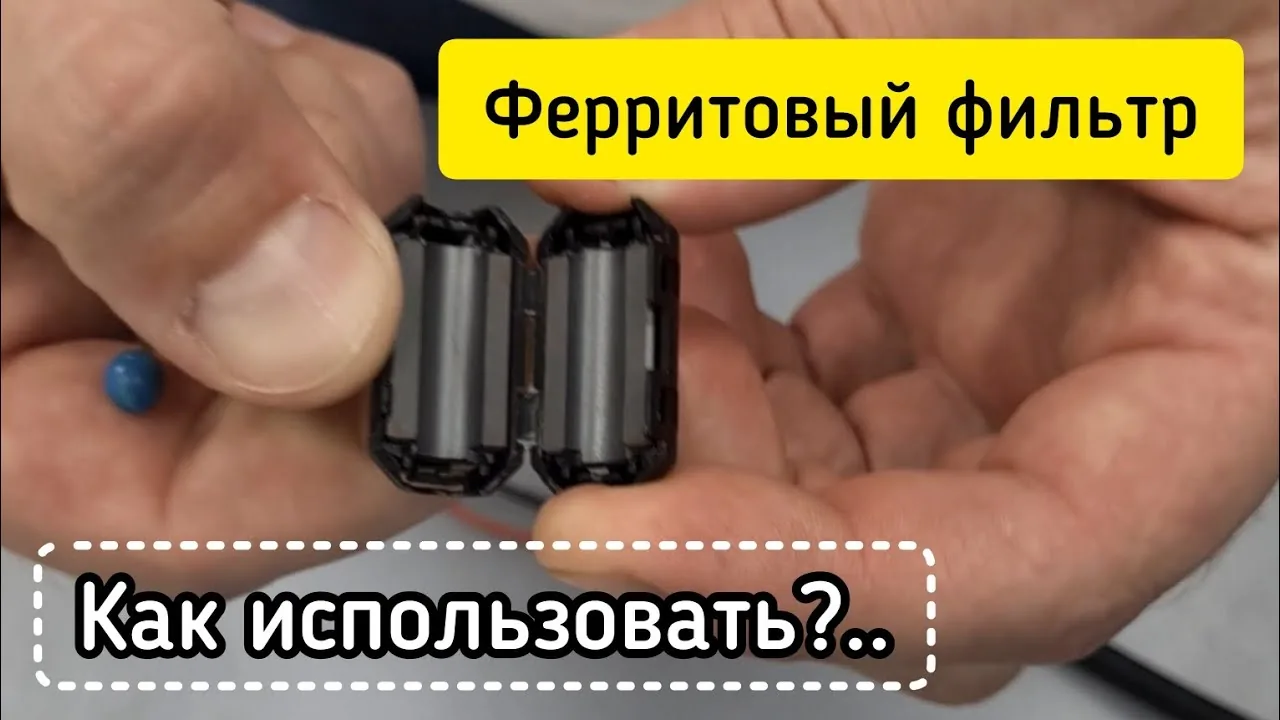

Установка ферритовых колец на провода

Более простым, хотя иногда менее эффективным способом является установка ферритовых колец непосредственно на кабели. Это решение работает как фильтр для синфазных помех. Провод питания (плюс и минус вместе) или сигнальный кабель несколько раз пропускается через ферритовое кольцо. Это увеличивает индуктивность кабеля для помех, не затрагивая полезный сигнал или постоянный ток.

Чтобы усилить эффект, провод можно обмотать вокруг кольца несколько раз (от 3 до 5 витков). Важно, чтобы оба провода цепи (плюс и минус) проходили через кольцо одновременно, если речь идет о силовом кабеле. Это позволит магнитным полям токов полезного сигнала компенсировать друг друга, в то время как поля токов помехи (которые часто движутся в одном направлении относительно земли) будут суммироваться и гаситься ферритом.

⚠️ Важно: Не устанавливайте ферритовые фильтры слишком близко к источникам тепла, таким как радиатор усилителя или выпускной коллектор. При нагреве выше 80-100 градусов Цельсия феррит может утратить свои магнитные свойства (точка Кюри), и фильтр перестанет функционировать.

Существуют специальные защелкивающиеся ферриты, которые не требуют разрезания проводов. Они удобны для быстрой установки, однако их эффективность ниже, чем у колец, на которые провод намотан вручную. Для грузовиков, где вибрация значительна, такие защелкивающиеся фильтры следует дополнительно фиксировать стяжками или изолентой, чтобы они не соскользнули и не повредили изоляцию проводов.

Типичные ошибки при устранении помех

В процессе борьбы с шумами автолюбители часто совершают типичные ошибки, которые не только не решают проблему, но и могут вызвать новые неисправности. Осознание этих ошибок помогает сэкономить время и деньги. Ниже представлен список наиболее распространенных заблуждений и технических недочетов.

Использование конденсаторов с недостаточным напряжением. — Установка конденсаторов на 16В в 12-вольтовую сеть или на 25В в 24-вольтовую сеть грузовиков. При работе генератора напряжение в бортовой сети может колебаться до 14.5В или 28В соответственно, что может привести к пробою диэлектрика и короткому замыканию. Рекомендуется использовать запас по напряжению не менее 50%.
Нарушение полярности электролитических конденсаторов. — При установке фильтра часто забывают, что электролиты имеют полярность. Подключение «минуса» конденсатора к «плюсу» сети вызывает активную химическую реакцию внутри корпуса, что может привести к вздутию и даже взрыву. Маркировка «минус» на конденсаторе соответствует светлой полосе на корпусе, а длинная ножка обозначает «плюс».
Игнорирование сечения проводов. — Использование тонких проводов для подключения мощной магнитолы через фильтр. Добавление дросселя вносит небольшое падение напряжения, а если провода слишком тонкие, это падение становится критическим. В результате магнитола может перейти в защитный режим или перезагружаться на басах. Сечение провода должно соответствовать току потребления (минимум 2.5 мм² для фронтальной системы).
Установка фильтра только на один источник. — Попытка устранить шум, устанавливая фильтр только на магнитолу, когда источник помех — это дешевые LED-лампы по всему салону. Если ламп много, более эффективным решением будет замена ламп на качественные с встроенной фильтрацией или установка фильтров на линии питания наиболее мощных источников света (фары, ДХО).

Еще одной распространенной ошибкой является попытка экранировать сигнальные провода (RCA) обычным обматыванием фольгой без заземления. Фольга, не подключенная к «массе» в одной точке, действует как антенна и усиливает наводки. Экран должен быть сплошным и заземлен только с одной стороны (обычно со стороны источника сигнала, то есть магнитолы), чтобы избежать образования контуров заземления.

Оптимизация аудиосистемы и профилактика

После установки фильтров и устранения основного шума важно провести профилактику всей аудиосистемы для обеспечения её стабильной работы в будущем. Вибрации от грузового транспорта могут ослаблять контакты и повреждать пайку. Регулярная проверка соединений, особенно в самодельных фильтрах, поможет предотвратить неожиданные сбои.

Также стоит рассмотреть внедрение активного шумоподавления, если стандартные методы фильтрации не дают идеального результата. Современные звуковые процессоры способны устранять узкие частотные диапазоны, где возникает свист, хотя это скорее косметическое решение, чем устранение проблемы в корне. Основное внимание следует уделять качеству компонентов, надежности соединений и правильной топологии заземления.

Приобретение более дорогих LED-ламп от известных производителей, таких как Osram, Philips и Narva, часто позволяет решить проблему помех. В их драйверах уже предусмотрены необходимые дроссели и конденсаторы, что может оказаться проще и надежнее, чем доработка недорогой светотехники.

Стабильность работы электрооборудования в условиях вибрации

Финальным шагом при внедрении изменений в электрическую схему автомобиля, особенно грузового, является обеспечение механической надежности. Самодельный фильтр, состоящий из тяжелых конденсаторов и катушек, может оторваться от проводов или повредить соседние элементы при вибрации. Крепление должно быть прочным, желательно с использованием виброизолирующих прокладок, при этом необходимо надежно зафиксировать корпус.

Важно учитывать температурные условия. Под капотом или рядом с фарами температура может достигать высоких значений в летний период. Компоненты фильтра должны быть рассчитаны на работу при температурах до +85°C или +105°C. Обычные бытовые конденсаторы могут высохнуть и потерять емкость уже при +60°C, что вскоре приведет к шумам.

Параметр	Легковой автомобиль	Грузовик / Спецтехника
Номинальное напряжение	12 В	24 В
Рабочее напряжение конденсатора	минимум 25 В (лучше 35-50 В)	минимум 50 В (лучше 63-100 В)
Уровень вибрации	Средний	Высокий (необходимо усиленное крепление)

Если после всех предпринятых мер шум сохраняется, возможно, проблема в самой магнитоле. Недорогие китайские головные устройства часто имеют слабую внутреннюю фильтрацию входных цепей питания. В таком случае внешние фильтры могут оказаться неэффективными, и единственным выходом станет замена магнитолы на модель с более качественной схемотехникой или установка дополнительного изолятора питания (DC-DC cleaner), который полностью развязывает аудиосистему от бортовой сети.

⚠️ Внимание: При установке дополнительных потребителей или фильтров в цепь питания обязательно проверяйте номинал предохранителя. Если суммарный ток увеличился, штатный предохранитель может стать узким местом и перегореть. Увеличивайте номинал предохранителя только в том случае, если сечение проводов это позволяет.

В заключение, комплексный подход, включающий замену источников света на качественные аналоги, грамотное заземление и установку правильно рассчитанных LC-фильтров, позволяет достичь идеальной тишины в динамиках. Техническая грамотность и аккуратность выполнения работ гарантируют, что аудиосистема будет радовать чистым звуком даже в сложных условиях эксплуатации грузового автомобиля.

Использование экранирования для защиты от помех

Одним из наиболее эффективных способов борьбы с высокочастотными помехами, возникающими от LED-ламп, является использование экранирования. Этот метод позволяет значительно снизить уровень электромагнитных излучений, которые могут негативно влиять на качество звука в аудиотракте.

Экранирование представляет собой процесс создания барьера, который блокирует или ослабляет электромагнитные волны. Для этого используются различные материалы, обладающие высокой проводимостью, такие как медь, алюминий или специальные экранирующие пленки. Экранирование может быть реализовано как на уровне отдельных компонентов аудиосистемы, так и на уровне всего аудиотракта.

При проектировании экранирования важно учитывать несколько ключевых аспектов:

Выбор материала: Для экранирования можно использовать как металлические, так и неметаллические материалы. Металлические экраны обеспечивают более высокий уровень защиты, однако они могут быть тяжелыми и сложными в установке. Неметаллические материалы, такие как специальные композитные пленки, могут быть более удобными, но их эффективность может быть ниже.
Конструкция экрана: Экраны могут быть выполнены в виде коробов, обшивающих аудиокомпоненты, или в виде сеток, которые накладываются на провода. Важно, чтобы экран полностью закрывал источник помех, не оставляя открытых участков, через которые электромагнитные волны могут проникать.
Заземление: Эффективность экранирования во многом зависит от правильного заземления. Экраны должны быть соединены с землей, чтобы обеспечить отвод накопленных помех. Неправильное заземление может привести к тому, что экран будет действовать как антенна, усиливая помехи вместо их подавления.
Положение экрана: Расположение экранирующего материала также имеет значение. Экраны должны быть установлены как можно ближе к источнику помех, чтобы минимизировать расстояние, на котором могут распространяться высокочастотные излучения.

Кроме того, стоит учитывать, что экранирование не всегда является единственным решением проблемы. Важно также применять другие методы, такие как фильтрация питания и использование качественных кабелей, которые могут дополнительно снизить уровень помех. Взаимодействие всех этих методов позволит создать более устойчивую к помехам аудиосистему.

В заключение, экранирование является важным инструментом в борьбе с высокочастотными помехами от LED-ламп в аудиотракте. Правильный выбор материалов, конструкция экрана и его заземление могут значительно улучшить качество звука и снизить влияние внешних электромагнитных излучений на аудиосистему.

Выбор материалов для экранирования

При устранении высокочастотных помех от LED-ламп в аудиотракте важным аспектом является правильный выбор материалов для экранирования. Эффективное экранирование позволяет минимизировать влияние электромагнитных помех на аудиосигналы, что особенно актуально в условиях, когда источники помех находятся в непосредственной близости к аудиооборудованию.

Существует несколько типов материалов, которые могут быть использованы для экранирования, и каждый из них имеет свои преимущества и недостатки. Основные категории материалов для экранирования включают:

Металлические материалы: Металлы, такие как медь, алюминий и сталь, обладают высокой проводимостью и способны эффективно отражать и поглощать электромагнитные волны. Например, медь часто используется в аудиокабелях и экранирующих оболочках благодаря своим отличным проводниковым свойствам. Однако стоит учитывать, что использование металлических материалов может привести к увеличению веса конструкции и повышению стоимости.
Проводящие полимеры: Эти материалы представляют собой комбинацию полимеров и проводящих добавок, таких как углеродные нанотрубки или металлические частицы. Они обладают хорошими экранирующими свойствами и могут быть использованы в легких и гибких конструкциях. Проводящие полимеры также могут быть более устойчивыми к коррозии по сравнению с традиционными металлами.
Ферритовые материалы: Ферриты используются для создания фильтров и экранирующих элементов, которые способны поглощать высокочастотные помехи. Они могут быть интегрированы в конструкции кабелей и устройств, что позволяет эффективно снижать уровень помех без значительного увеличения размеров.
Композитные материалы: Комбинация различных материалов может привести к созданию более эффективных экранирующих решений. Например, использование слоев металла и полимеров может обеспечить как механическую прочность, так и высокие экранирующие характеристики.

При выборе материала для экранирования необходимо учитывать несколько факторов:

Частотный диапазон помех: Разные материалы имеют различные характеристики экранирования в зависимости от частоты. Например, для высокочастотных помех лучше подойдут материалы с высокой проводимостью, такие как медь.
Условия эксплуатации: Важно учитывать, где будет использоваться экранирование. Если устройство будет подвергаться воздействию влаги или химических веществ, стоит выбрать материалы, устойчивые к коррозии.
Стоимость и доступность: Некоторые материалы могут быть дорогими или труднодоступными, что также следует учитывать при проектировании.
Масса и габариты: В некоторых случаях, особенно в портативных устройствах, вес и размер экранирующих материалов могут играть решающую роль.

В заключение, выбор материалов для экранирования является критически важным этапом в процессе устранения высокочастотных помех от LED-ламп в аудиотракте. Правильный выбор позволит значительно улучшить качество звука и обеспечить надежную работу аудиооборудования в условиях электромагнитных помех.

Тестирование и оценка эффективности примененных решений

Для успешного устранения высокочастотных помех от LED-ламп в аудиотракте необходимо провести тщательное тестирование и оценку различных методов и решений, направленных на минимизацию их воздействия на качество звука. В этом разделе мы рассмотрим ключевые аспекты тестирования, включая выбор оборудования, методики измерений и критерии оценки эффективности.

1. Выбор оборудования для тестирования

Для проведения тестирования необходимо использовать специализированное оборудование, которое позволяет точно измерять уровень высокочастотных помех. Важными компонентами являются:

Анализатор спектра: Это устройство позволяет визуализировать спектр сигналов и выявлять наличие высокочастотных помех в диапазоне от 30 кГц до 1 ГГц и выше.
Осциллограф: С его помощью можно наблюдать за формой сигнала и выявлять искажения, вызванные помехами.
Звуковая карта с высоким разрешением: Используется для записи и анализа аудиосигналов, что позволяет оценить влияние помех на качество звука.

2. Методики измерений

Тестирование должно проводиться в контролируемых условиях, чтобы минимизировать влияние внешних факторов. Основные методики включают:

Измерение уровня помех: С помощью анализатора спектра измеряется уровень высокочастотных помех в аудиосигнале до и после применения фильтров или других решений.
Сравнительный анализ: Сравнение качества звука с использованием различных методов устранения помех, таких как фильтрация, экранирование и использование качественных источников питания.
Слушательские тесты: Проведение тестов с участием слушателей для оценки субъективного восприятия качества звука до и после применения решений.

3. Критерии оценки эффективности

Для оценки эффективности примененных решений необходимо учитывать несколько ключевых критериев:

Уровень снижения помех: Измерение разницы в уровне высокочастотных помех до и после применения решений. Эффективное решение должно обеспечивать значительное снижение уровня помех.
Качество звука: Оценка изменений в качестве звука, включая четкость, динамику и отсутствие искажений. Это можно оценить как с помощью измерительных приборов, так и через слушательские тесты.
Стабильность работы: Проверка стабильности работы аудиосистемы при различных условиях, таких как изменение нагрузки или температуры, чтобы убедиться, что решения работают эффективно в различных сценариях.

В результате проведенного тестирования и оценки эффективности примененных решений можно сделать выводы о том, какие методы наиболее эффективны для устранения высокочастотных помех от LED-ламп в аудиотракте. Это позволит не только улучшить качество звука, но и повысить общую надежность аудиосистемы.

Методы измерения уровня помех в аудиосистеме

Измерение уровня высокочастотных помех, возникающих от LED-ламп, является важным этапом в процессе устранения их негативного влияния на аудиосистему. Существует несколько методов, которые позволяют оценить уровень помех и их влияние на качество звука.

1. Спектральный анализатор

Спектральный анализатор — это инструмент, который позволяет визуализировать частотный спектр аудиосигнала. С его помощью можно определить наличие высокочастотных помех, которые могут быть вызваны LED-лампами. Для этого необходимо подключить анализатор к выходу аудиосистемы и провести измерения в различных режимах работы системы. Важно обратить внимание на пики в спектре, которые могут указывать на наличие помех.

2. Осциллограф

Осциллограф позволяет наблюдать за формой сигнала в реальном времени. С его помощью можно выявить и проанализировать искажения, вызванные высокочастотными помехами. Для этого необходимо подключить осциллограф к выходу усилителя или к акустическим системам. При наличии помех форма сигнала будет искажена, что можно будет увидеть на экране осциллографа.

3. Измерение уровня шума

Измерение уровня шума в аудиосистеме также является важным методом для оценки влияния высокочастотных помех. Для этого используются специальные шумомеры, которые могут измерять уровень звукового давления в децибелах (дБ). Сравнение уровня шума в системе с и без LED-ламп позволит определить, насколько сильно они влияют на качество звука.

4. Аудиоанализаторы

Аудиоанализаторы представляют собой более сложные устройства, которые могут выполнять комплексный анализ аудиосигнала. Они способны измерять различные параметры, такие как искажения, уровень шума, частотную характеристику и другие. Использование аудиоанализатора позволяет получить полное представление о состоянии аудиосистемы и выявить источники помех.

5. Сравнительный анализ

Сравнительный анализ — это метод, при котором аудиосистема тестируется в различных условиях. Например, можно провести измерения с включенными и выключенными LED-лампами, а также с различными типами ламп (например, с обычными лампами накаливания). Это позволит выявить, насколько сильно LED-лампы влияют на качество звука и уровень помех в системе.

Каждый из этих методов имеет свои преимущества и недостатки, и выбор конкретного метода зависит от доступного оборудования и целей измерений. Важно помнить, что для получения точных результатов необходимо проводить измерения в условиях, максимально приближенных к реальным, и учитывать все возможные источники помех.
