В условиях длительных поездок на грузовиках, особенно таких как КАМАЗ, качественное звучание радио играет важную роль в создании комфортной атмосферы для водителя. Однако помехи и шумы могут значительно ухудшить восприятие радиопередач, отвлекая внимание и снижая уровень комфорта. В этой статье мы предлагаем подробную инструкцию по диагностике и устранению помех FM-радио в кабине грузовика, включая проверку антенны, массы, фильтров и возможных наводок от генератора. Правильное решение этих проблем не только улучшит качество звучания, но и сделает поездки более приятными и безопасными.
Диагностика антенного тракта и внешних элементов
Если у вас возникли проблемы с сигналом или постоянные шумы, первым делом стоит проверить внешнюю антенну и кабель, к ней подключенный. Этот участок системы наиболее уязвим к внешним факторам: влаге, химическим веществам, ультрафиолетовому излучению и механическим вибрациям. Окисление контактов в месте соединения антенного штыря с кабелем или разъема на задней панели магнитолы — одна из самых распространенных причин ухудшения качества сигнала. Часто визуальный осмотр позволяет выявить коррозию или повреждение изоляции.
Предположим, антенна врезная и установлена на крыше автомобиля. В этом месте часто скапливается влага, проникающая через неплотное прилегание уплотнителя. Вода может попасть на место пайки или винтового соединения, что приводит к электрохимической коррозии. Это создает переходное сопротивление, искажающее сигнал и вызывающее характерный треск. Для проверки необходимо снять антенну, очистить контакты мелкой наждачной бумагой и обработать их специальной смазкой для электроконтактов, например, Contact Cleaner.
Также стоит обратить внимание на антенный кабель. Он не должен быть натянут или иметь изгибы. Прокладка кабеля рядом с высоковольтными проводами или блоками управления может вызывать наводки. Если кабель старый и жесткий, его экранная оплетка могла повредиться о металл кузова. В таких случаях сигнал может восприниматься с фоновыми помехами, и любая работающая электросистема автомобиля будет вносить свои искажения в эфир.
Проверка целостности антенного кабеля и разъемов
Проверка кабеля осуществляется с помощью мультиметра в режиме измерения сопротивления. Нормальное значение сопротивления центральной жилы должно стремиться к нулю, в то время как сопротивление между центральной жилой и экраном (оплеткой) должно быть бесконечным. Если прибор фиксирует какое-либо значение сопротивления между жилой и экраном, это указывает на пробой или замыкание, что часто происходит из-за попадания влаги.
Особое внимание следует уделить разъему F или DIN, который подключается к магнитоле. В условиях вибрации грузовика этот разъем может частично выйти из своего гнезда, что приведет к нестабильному контакту. Достаточно слегка надавить на антенный штекер при включенной магнитоле: если слышен треск, который меняется или исчезает, это свидетельствует о плохом контакте в разъеме приемника. В таком случае может потребоваться замена разъема или использование переходника.
Существуют активные антенны с встроенным усилителем, которые требуют подачи питания через антенный кабель. Если в настройках магнитолы не включена функция Antenna Power или предохранитель в цепи питания усилителя сгорел, сигнал будет очень слабым и шумным. Проверка наличия напряжения (обычно +5В или +12В) на центральном контакте антенного разъема магнитолы является обязательным этапом для владельцев активной антенны.
- Отсоедините антенный кабель от магнитолы и проверьте сопротивление между центральной жилой и экраном (должно быть бесконечным).
- Прозвоните центральную жилу по всей длине кабеля (сопротивление должно быть минимальным).
- Осмотрите разъемы на наличие окисления и механических повреждений.
- Убедитесь в наличии напряжения питания для активного усилителя антенны в настройках головного устройства.
| Метод устранения помех | Описание | Рекомендуемые инструменты |
|---|---|---|
| Экранирование кабелей | Использование экранированных кабелей для уменьшения электромагнитных помех | Экранированные кабели, соединители |
| Фильтрация сигналов | Установка фильтров для удаления нежелательных частот | Фильтры, конденсаторы |
| Правильная установка антенны | Оптимальное размещение антенны для минимизации помех | Антенны, крепежные элементы |
Интересные факты
Вот несколько интересных фактов о устранении помех на радио в кабине грузовика:
Экранирование и заземление: Одним из самых эффективных способов устранения помех является использование экранированных кабелей и правильное заземление оборудования. Это помогает предотвратить влияние электромагнитных помех от других устройств, таких как двигатели и системы управления.
Фильтры и усилители: Для улучшения качества сигнала и уменьшения помех часто используются фильтры и усилители. Фильтры помогают отсеивать нежелательные частоты, а усилители могут компенсировать потерю сигнала, вызванную помехами, обеспечивая более чистое звучание.
Положение антенны: Расположение антенны имеет огромное значение для качества приема радио. Установка антенны на крыше грузовика, вдали от источников помех, таких как двигатели и электроника, может значительно улучшить качество сигнала и уменьшить шум.
Влияние бортовой сети и генератора на аудиосистему
Если антенна исправна, но при увеличении оборотов двигателя возникают свист и гул, причиной помех может быть бортовая сеть. Генератор переменного тока является значительным источником электромагнитного излучения. Щетки, коллектор и диодный мост создают шумы, которые могут проникать в аудиосистему. Это особенно актуально для грузовиков, где генераторы мощные и расположены близко к кабине.
Наиболее распространенной проблемой является неисправность диодного моста генератора. При выходе из строя одного из диодов переменная составляющая тока попадает в бортовую сеть, вызывая характерный воющий звук, тональность которого меняется в зависимости от оборотов двигателя. Для диагностики достаточно включить магнитолу при выключенном двигателе (она работает от аккумулятора). Если шум исчез, а при запуске появился, значит, проблема в системе зарядки.
Кроме генератора, источниками наводок могут быть импульсные потребители: системы зажигания (на дизельных моделях КАМАЗ их нет, но есть свечи накала), электронные блоки управления двигателем (ЭБУ), релейные блоки и стеклоочистители. Если провода питания магнитолы проложены рядом с такими устройствами без экранировки, наводка неизбежна. Использование витой пары для питания и сигнальных линий помогает значительно снизить этот эффект.
Фильтрация питания головного устройства
Для устранения высокочастотных помех в проводах питания применяются LC-фильтры. Самый простой вариант такого фильтра можно изготовить самостоятельно: установите дроссель (катушку индуктивности) последовательно в разрыв положительного провода и добавьте конденсатор с большой емкостью параллельно источнику питания. Дроссель блокирует высокочастотные колебания, а конденсатор сглаживает перепады напряжения.
На рынке также доступны готовые шумоподавляющие фильтры, которые устанавливаются в разрыв питания магнитолы. Эти устройства имеют металлический корпус с входом и выходом. Эффективность фильтров зависит от их конструкции и диапазона частот, которые они способны подавлять. Важно выбирать фильтр с токопропускной способностью, превышающей потребление вашей аудиосистемы, иначе он может перегреваться и вызывать искажения звука.
Качество заземления (массы) имеет решающее значение. Если магнитола подключена к проводу с плохим контактом с кузовом или если точка заземления находится в коррозионной зоне, это может привести к разности потенциалов. В результате ток начинает искать обходные пути, проходя через экранирующие оболочки кабелей и создавая помехи. Оптимальным решением будет использование короткого и толстого провода массы, который крепится непосредственно к чистой металлической поверхности кузова или рамы, предварительно зачищенной до блеска.
| Тип помехи | Вероятная причина | Метод устранения |
|---|---|---|
| Свист, изменяющийся с оборотами | Генератор, система зажигания | Проверка диодного моста, установка фильтров |
| Треск при движении | Антенный кабель, окисленные контакты | Замена кабеля, зачистка разъемов |
| Низкочастотный гул (50 Гц) | Плохая масса, наводка от сети 220В (на стоянках) | Улучшение заземления, проверка инвертора |
Настройка магнитолы и устранение внутренних наводок
Современные автомобильные аудиосистемы, такие как Pioneer, Kenwood и Prology, предлагают множество настроек, которые влияют на уровень помех. Функция Local/DX регулирует чувствительность тюнера. В режиме DX (дальний прием) чувствительность максимальна, что может увеличить шумы в зонах с низким уровнем сигнала. Переключение на режим Local снижает чувствительность и отсекает слабые, зашумленные станции, оставляя только четкий и мощный сигнал.
Внутри магнитолы могут возникать различные проблемы. Если устройство установлено в плохо вентилируемом месте, перегрев компонентов может изменить параметры и вызвать шумы. Кроме того, некачественная китайская электроника часто имеет недостаточную экранировку, что приводит к модуляции аудиовыхода высокочастотными процессами внутри процессора магнитолы.
Также стоит проверить, не являются ли источником помех внешние устройства. USB-флешки, особенно недорогие и высокоскоростные, могут создавать сильные высокочастотные помехи. Если при подключении флешки уровень шума увеличивается, попробуйте использовать USB-удлинитель с ферритовым фильтром или заменить носитель. Аналогично могут вести себя AUX-кабели низкого качества без экранной оплетки.
Использование ферритовых фильтров и экранирование

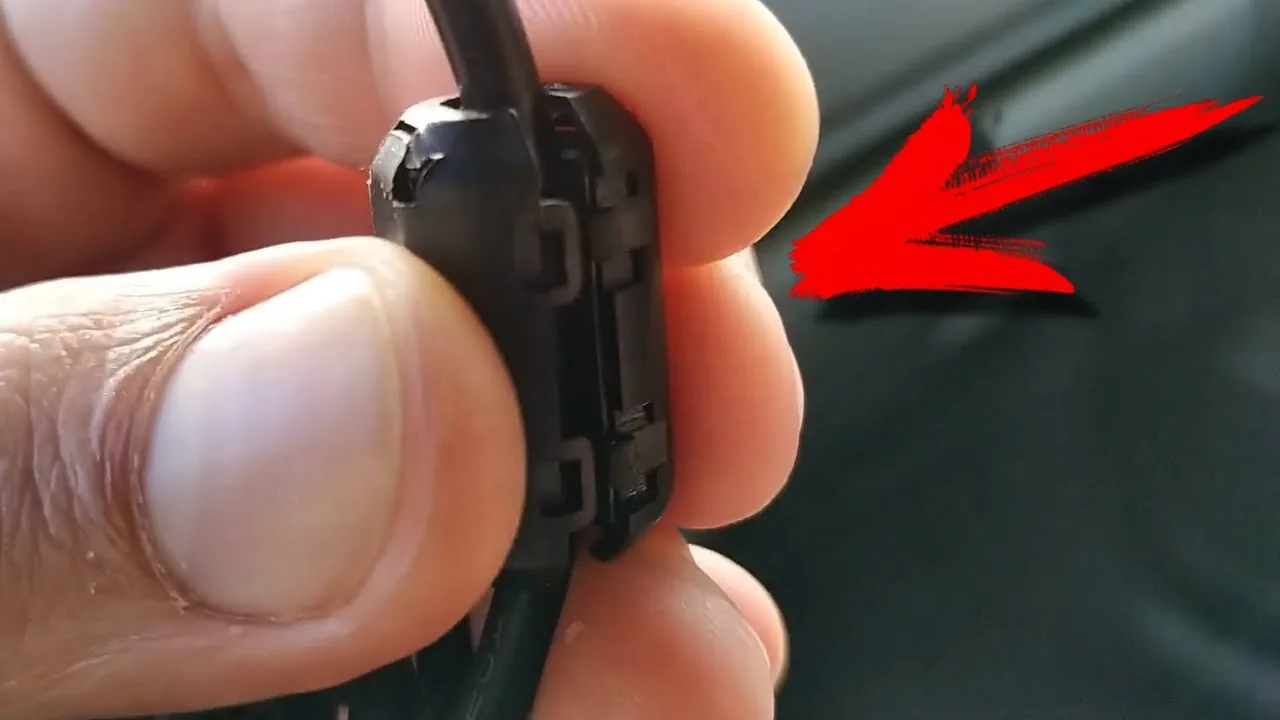

Ферритовые кольца и защелки — это простое и эффективное решение для подавления высокочастотных помех. Их следует устанавливать на кабели питания и межблочные соединения (тюльпаны) как можно ближе к разъемам магнитолы. Ферриты работают как фильтры, поглощая высокочастотное излучение и преобразуя его в тепло. Для грузовых автомобилей с мощными генераторами рекомендуется использовать составные ферритовые кольца, устанавливаемые на каждый провод питания отдельно, или готовые цилиндры для всего жгута.
Экранирование межблочных кабелей (RCA) также имеет большое значение. Если вы используете самодельные или недорогие китайские кабели, стоит заменить их на качественные экранированные варианты. Экраны должны быть заземлены только с одной стороны (обычно со стороны источника сигнала или магнитолы), чтобы избежать образования заземляющего контура, который может улавливать помехи.
- Используйте RCA-кабели с двойным экраном и плотной оплеткой.
- Устанавливайте ферритовые фильтры на провода питания непосредственно у входа в магнитолу.
- Убедитесь, что сигнальные кабели не располагаются параллельно жгутам с силовыми проводами.
- Замените недорогие USB-кабели на экранированные версии с ферритовыми бочонками.
Специфика электрооборудования грузовиков КАМАЗ
Грузовая техника имеет уникальные характеристики, которые усугубляют проблему помех. Бортовая сеть на 24 вольта требует соответствующих компонентов. Подключение стандартной легковой магнитолы (12В) через простой понижающий преобразователь часто вызывает дополнительные шумы, так как недорогие преобразователи могут быть мощными источниками импульсных помех. Рекомендуется использовать специализированные магнитолы для грузовиков или качественные изолированные преобразователи напряжения.
Вибрация — еще один серьезный фактор. На автомобилях КАМАЗ, особенно в раме и кабине без пневмоподвески, вибрация имеет высокую частоту. Это может привести к микроразрывам в пайке элементов магнитолы и антенных усилителей. Антенный усилитель, установленный на мачте антенны, со временем теряет контакт из-за вибрации, что проявляется в виде периодического исчезновения сигнала и щелчков.
Проблема «гуляющей массы» на грузовиках особенно актуальна. Кабина часто отделена от рамы резиновыми подушками. Если основной провод массы между кабиной и рамой (кузовом) окислен или поврежден, токи начинают проходить через тросы спидометра, тяги КПП и антенные кабели. Это создает значительный фон во всей электронике. Проверка и восстановление дополнительного заземления кабины на раму — важная задача.
- Игнорирование проверки массы — устранение шума фильтрами без проверки основного контакта кузова с рамой неэффективно, так как источник шума — разность потенциалов.
- Использование низкокачественных преобразователей 24/12В — дешевые импульсные блоки питания генерируют мощный шум, который невозможно отфильтровать без замены устройства.
- Установка антенного усилителя без развязки — если усилитель подключен к той же цепи, что и магнитола, без дросселя, он будет усиливать и собственные помехи цепи питания.
- Прокладка кабелей «как попало» — укладка антенного кабеля в один жгут с силовыми проводами стартера или генератора гарантированно приведет к наводкам.
В таблице ниже представлено сравнение основных методов борьбы с помехами, применимых к грузовому транспорту.
| Метод | Эффективность | Сложность реализации |
|---|---|---|
| Восстановление массы кабины | Высокая (устраняет фон) | Низкая |
| Замена антенного кабеля | Высокая (устраняет треск) | Средняя |
| Установка LC-фильтра | Средняя (срезает свист) | Низкая |
Восстановление качества приема радиосигнала
Комплексный подход к устранению помех в кабине восстанавливает комфорт во время поездки. Начните с простых действий: проверьте антенну и контакты. Если внешняя цепь исправна, проанализируйте работу генератора и систему заземления. Только после исключения этих факторов имеет смысл вмешиваться в работу магнитолы или устанавливать дополнительные фильтры. Учтите, что в грузовике надежность соединений критически важна, так как эксплуатация происходит в более жестких условиях, чем в легковом автомобиле.
Регулярное обслуживание электрических соединений, особенно перед зимой, поможет избежать неожиданных шумов во время дальних поездок. Использование качественных материалов при ремонте или установке оборудования — это вложение в спокойствие и безопасность водителя. Чистый звук в динамиках способствует лучшему восприятию важных объявлений и помогает сохранять концентрацию на дороге.
Если после всех мероприятий по устранению помех ситуация не улучшилась, возможно, проблема в тюнерном блоке магнитолы. В условиях сильных промышленных наводок или близости мощных радиопередатчиков чувствительный тракт приемника мог выйти из строя. В таком случае поможет только диагностика у специалиста или замена головного устройства на более защищенное от помех.
Использование экранированных кабелей для подключения
При установке радиооборудования в кабину грузовика одним из ключевых аспектов, влияющих на качество приема сигнала, является использование экранированных кабелей. Эти кабели предназначены для минимизации электромагнитных помех, которые могут возникать из-за работы различных электронных устройств в автомобиле, таких как двигатели, системы управления и другие компоненты.
Экранированные кабели имеют специальный защитный слой, который предотвращает проникновение внешних электромагнитных полей в проводку. Этот экран может быть выполнен из различных материалов, таких как медь или алюминий, и служит для создания барьера между сигналом, передаваемым по кабелю, и внешними помехами. При выборе экранированного кабеля важно учитывать его характеристики, такие как уровень экранирования, который измеряется в децибелах (дБ). Чем выше этот показатель, тем лучше кабель защищает от помех.
Кроме того, экранированные кабели могут быть разного типа: коаксиальные, витая пара и другие. Коаксиальные кабели, например, широко используются для подключения антенн и обеспечивают высокий уровень защиты от внешних помех. Витая пара, в свою очередь, часто применяется для передачи данных и может быть эффективной в условиях, где требуется высокая скорость передачи информации.
При установке экранированных кабелей важно также правильно подключить их к оборудованию. Необходимо обеспечить надежное заземление экрана, чтобы он мог эффективно выполнять свою защитную функцию. Неправильное заземление может привести к тому, что помехи не будут полностью устранены, и качество сигнала останется низким.
Кроме того, следует избегать прокладки экранированных кабелей рядом с другими проводами, особенно с высоковольтными, так как это может привести к индукции помех. Оптимально, если экранированные кабели будут прокладываться отдельно, что позволит минимизировать влияние внешних источников помех на качество сигнала.
В заключение, использование экранированных кабелей является важным шагом в устранении помех на радио в кабине грузовика. Правильный выбор и установка таких кабелей помогут значительно улучшить качество приема сигнала и обеспечить надежную связь в любых условиях.
Оптимизация расположения антенны на крыше грузовика
Правильное расположение антенны на крыше грузовика является ключевым фактором для обеспечения качественного приема и передачи радиосигнала. В этом разделе мы рассмотрим несколько аспектов, которые помогут оптимизировать установку антенны и минимизировать помехи.
1. Выбор места установки
Антенна должна быть установлена в месте, где она будет максимально удалена от металлических частей кузова и других объектов, которые могут блокировать или отражать радиосигналы. Идеальным местом для установки является центральная часть крыши, так как это обеспечивает равномерное распределение сигнала во всех направлениях.
2. Высота установки
Высота антенны также играет важную роль. Чем выше антенна, тем меньше препятствий на пути радиоволн. Однако необходимо учитывать, что слишком высокая антенна может стать причиной дополнительных механических повреждений, особенно при проезде под низкими мостами или в тоннелях.
3. Угол наклона
Угол наклона антенны может влиять на качество сигнала. В большинстве случаев антенна должна быть установлена вертикально. Однако в некоторых ситуациях, например, при использовании антенн с направленным сигналом, может потребоваться изменить угол наклона для оптимизации приема.
4. Использование антенн с высоким коэффициентом усиления
Выбор антенны с высоким коэффициентом усиления может значительно улучшить качество сигнала. Такие антенны способны принимать более слабые сигналы и обеспечивать лучшую связь на больших расстояниях. Однако стоит помнить, что антенны с высоким коэффициентом усиления могут быть более чувствительными к помехам, поэтому их установка должна быть выполнена с учетом всех вышеперечисленных факторов.
5. Защита от помех
Для минимизации помех рекомендуется использовать антенны с хорошей изоляцией и экранированием. Это поможет защитить радиосигнал от внешних источников помех, таких как двигатели, электроника и другие устройства, находящиеся в грузовике.
6. Регулярная проверка и обслуживание
После установки антенны важно регулярно проверять ее состояние и производить техническое обслуживание. Это включает в себя осмотр креплений, проверку целостности кабелей и соединений, а также очистку антенны от грязи и пыли. Все эти действия помогут поддерживать антенну в рабочем состоянии и обеспечивать стабильный прием сигнала.
Следуя этим рекомендациям, можно значительно улучшить качество радиосигнала в кабине грузовика и минимизировать влияние помех, что, в свою очередь, повысит безопасность и комфорт во время поездок.
Проверка и замена старых компонентов аудиосистемы
При устранении помех на радио в кабине грузовика важным шагом является проверка и замена старых компонентов аудиосистемы. Со временем элементы аудиосистемы могут изнашиваться, что приводит к ухудшению качества звука и появлению различных помех. Рассмотрим основные компоненты, которые следует проверить и, при необходимости, заменить.
1. Антенна
Антенна является ключевым элементом, отвечающим за прием радиосигнала. Если антенна повреждена или неправильно установлена, это может привести к значительным помехам. Проверьте, нет ли на антенне видимых повреждений, таких как трещины или коррозия. Если антенна съемная, попробуйте заменить ее на новую или более качественную модель. Также убедитесь, что антенна правильно подключена к радиоприемнику.
2. Кабели и соединения
Кабели, соединяющие различные компоненты аудиосистемы, могут со временем изнашиваться или повреждаться. Проверьте все соединения на наличие коррозии, повреждений или ослабления. Если вы заметили, что кабели имеют изоляцию, которая трескается или обнажает провод, замените их на новые. Используйте качественные экранированные кабели, чтобы минимизировать возможность возникновения помех.
3. Радиоприемник
Если антенна и кабели в порядке, но помехи все еще присутствуют, возможно, проблема кроется в самом радиоприемнике. Проверьте настройки устройства, убедитесь, что оно правильно настроено на нужные частоты. Если радиоприемник старый, рассмотрите возможность его замены на более современную модель с улучшенной чувствительностью и фильтрацией помех.
4. Усилитель
Если в вашей аудиосистеме установлен усилитель, он также может быть источником помех. Проверьте его на наличие перегрева, повреждений или неправильного подключения. Убедитесь, что усилитель правильно заземлен, так как плохое заземление может стать причиной появления шумов. Если усилитель старый или не работает должным образом, его замена может значительно улучшить качество звука.
5. Динамики
Динамики также могут влиять на качество звука и уровень помех. Проверьте их на наличие повреждений, таких как трещины в мембране или ржавчина на магнитах. Если динамики изношены, их замена на новые может значительно улучшить качество воспроизведения звука и снизить уровень помех.
В заключение, регулярная проверка и замена старых компонентов аудиосистемы является важной частью процесса устранения помех на радио в кабине грузовика. Это не только улучшит качество звука, но и обеспечит надежную работу всей аудиосистемы в целом.
