В современном мире, где связь играет ключевую роль в различных сферах жизни, правильное подключение антенны рации к магнитоле становится важной задачей для обеспечения качественного звука и стабильной работы радиосистемы. В данной статье мы предлагаем подробную инструкцию по согласованию антенны с аудиосистемой, включая схемы подключения, расчет коэффициента стоячей волны (КСВ), выбор подходящего кабеля и методы защиты от помех. Эти знания помогут вам не только улучшить качество связи, но и продлить срок службы вашего оборудования.
Анализ совместимости и волновых сопротивлений
Перед началом физического соединения компонентов важно убедиться, что параметры антенны соответствуют требованиям приемного устройства. Несоответствие импедансов может вызвать отражение сигнала и ухудшение качества связи.
Большинство гражданских радиостанций и антенн имеют волновое сопротивление 50 Ом. Однако некоторые автомобильные аудиосистемы могут иметь другие характеристики входного каскада, поэтому необходимо внимательно изучить техническую документацию.
Если подключить антенну с сопротивлением 75 Ом к входу 50 Ом без согласующего устройства, значительная часть сигнала будет отражаться обратно в кабель. Это может привести к перегреву передатчика и искажению принимаемого сигнала.
Проверка частотного диапазона
Рабочий частотный диапазон антенны должен полностью охватывать частоты, на которых функционирует радиостанция. В противном случае, даже при идеальном согласовании сопротивлений, эффективность системы будет практически нулевой.
На практике часто встречаются широкополосные антенны, которые формально соответствуют необходимым частотам. Однако их характеристики излучения на границах диапазона могут быть неудовлетворительными. Это особенно важно для дальнобойщиков, использующих дальние каналы связи.
Для точной проверки соответствия частотных характеристик рекомендуется использовать антенный анализатор или хотя бы измерить коэффициент стоячей волны (КСВ) на различных каналах диапазона.
⚠️ Важно: Использование антенны за пределами её рабочего частотного диапазона может повредить выходной каскад радиостанции из-за высокого КСВ.
В таблице ниже представлены типичные значения сопротивлений для различных типов оборудования, применяемого в автомобильной технике.
| Тип устройства | Номинальное сопротивление | Допустимый КСВ |
|---|---|---|
| CB-радиостанция (27 МГц) | 50 Ом | не более 1.5 |
| FM-антенна (радио) | 75 Ом | до 2.0 |
| Спутниковая навигация | 50 Ом | не более 1.3 |
Интересные факты
Вот несколько интересных фактов о технологии подключения антенны рации к магнитоле:
Совместимость частот: Антенны для раций и магнитол могут работать на разных частотах. Например, антенны для УКВ (ультравысоких частот) обычно используются для радиостанций, в то время как антенны для СВ (средних волн) могут быть предназначены для других типов связи. При подключении важно учитывать, что антенна должна быть совместима с частотным диапазоном, используемым магнитолой.
Импеданс антенны: Большинство автомобильных антенн имеют импеданс 50 Ом или 75 Ом. При подключении антенны к магнитоле важно учитывать этот параметр, так как несоответствие может привести к ухудшению качества сигнала и потере мощности. Использование адаптеров может помочь в таких случаях.
Улучшение качества сигнала: Правильное подключение антенны может значительно улучшить качество приема радиосигнала. Например, использование внешней антенны вместо встроенной может увеличить радиус действия и качество сигнала, особенно в условиях плохой видимости или в городских условиях с высоким уровнем помех.
Эти факты подчеркивают важность правильного выбора и подключения антенны для достижения наилучшего качества звука и связи.
Подготовка кабельной трассы и разъёмов
Качество радиосигнала зависит от характеристик коаксиального кабеля. Он должен иметь низкое затухание и надежную защиту от внешних помех.
Для соединения антенны радиостанции с магнитолой или внешним радиоблоком через аудиосистему рекомендуется использовать специализированные радиочастотные кабели, такие как RG-58 или RG-174. Эти кабели имеют необходимые параметры для частоты 27 МГц.
При укладке кабеля в салоне грузовика следует избегать участков с высокой вибрацией и температурными колебаниями. Это может негативно сказаться на изоляции и изменить волновое сопротивление линии передачи.
Выбор типа разъема
Стандартным разъемом для подключения радиостанций является PL-259 на кабеле и SO-239 на устройстве. Этот тип соединения обеспечивает надежный контакт и высокую механическую прочность.
Если ваша магнитола имеет встроенный тюнер или специализированный вход, может понадобиться адаптер на разъем DIN или FME. При выборе переходника важно сохранять волновое сопротивление на уровне 50 Ом.
Не рекомендуется использовать стандартные аудио-разъемы (mini-jack 3.5 мм) для передачи радиочастотного сигнала от антенны, так как они не обеспечивают необходимое волновое сопротивление и защиту от внешних помех.
Разделка кабеля требует внимательности, поскольку даже небольшие выступающие волокна оплетки, замыкающие центральную жилу, могут вызвать короткое замыкание и повредить оборудование.
Для обеспечения герметичности соединений, особенно когда кабель проходит через отверстия в кузове или располагается под капотом, следует использовать термоусадочные трубки и влагостойкие герметики.
Схемы подключения через аудиовход и адаптеры
Подключение антенны к магнитоле возможно только если головное устройство имеет встроенный радиоприемник, поддерживающий нужный диапазон, или специальный антенный вход с согласующим контуром.
Чаще всего, говоря о "подключении к магнитоле", подразумевают использование аудиовхода AUX для воспроизведения звука через динамики автомобиля. В этом случае антенна подключается к отдельному радиоблоку или рации.
Если требуется использовать штатную антенну магнитолы для приема CB-сигнала, это невозможно без сложного частотного конвертера. Диапазоны FM (88-108 МГц) и CB (27 МГц) существенно различаются.
Использование антенного разветвителя
Для одновременного использования одной антенны на крыше автомобиля для радио и рации применяются специальные антенные разветвители (сплиттеры). Они обеспечивают изоляцию диапазонов друг от друга.
Эти устройства позволяют проложить лишь один фидер к крыше, а в салоне разделить сигнал на два направления: к магнитоле и радиостанции. Это помогает сэкономить пространство и поддерживать эстетичный вид кабины.
⚠️ Важно: Никогда не подключайте передающую антенну рации напрямую к входу антенны FM-радиомагнитолы — это приведет к поломке тюнера.

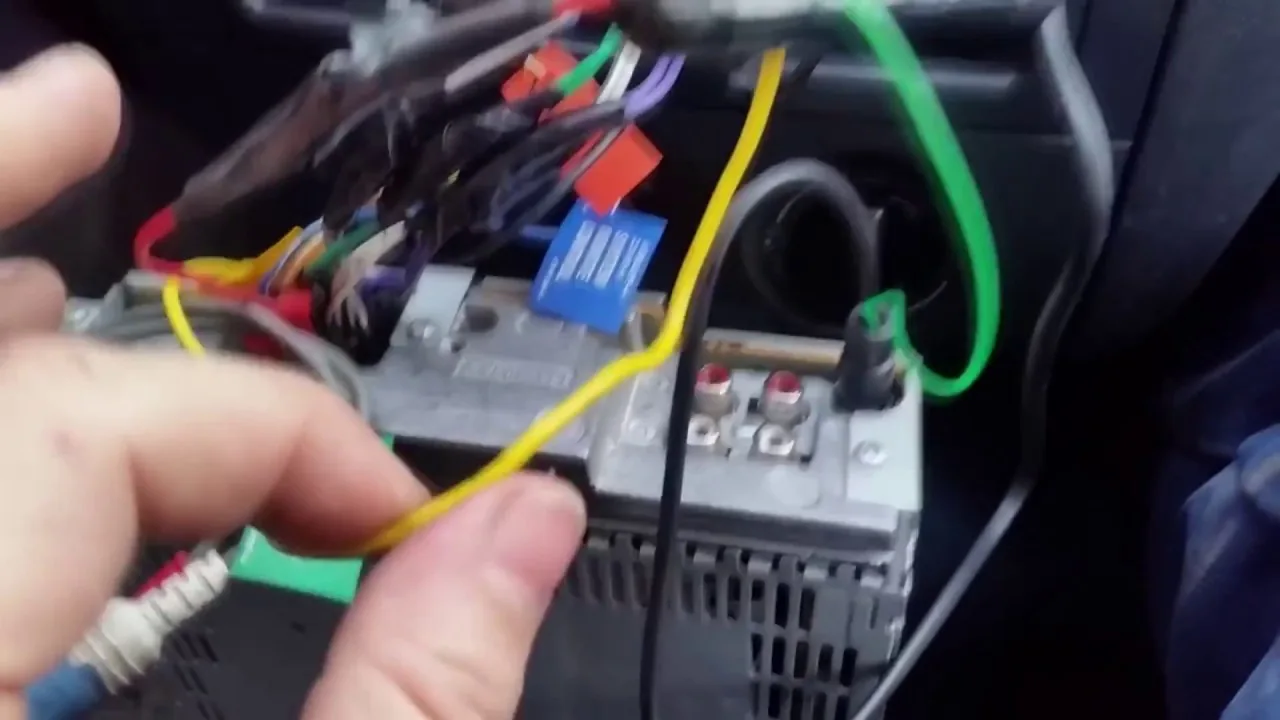

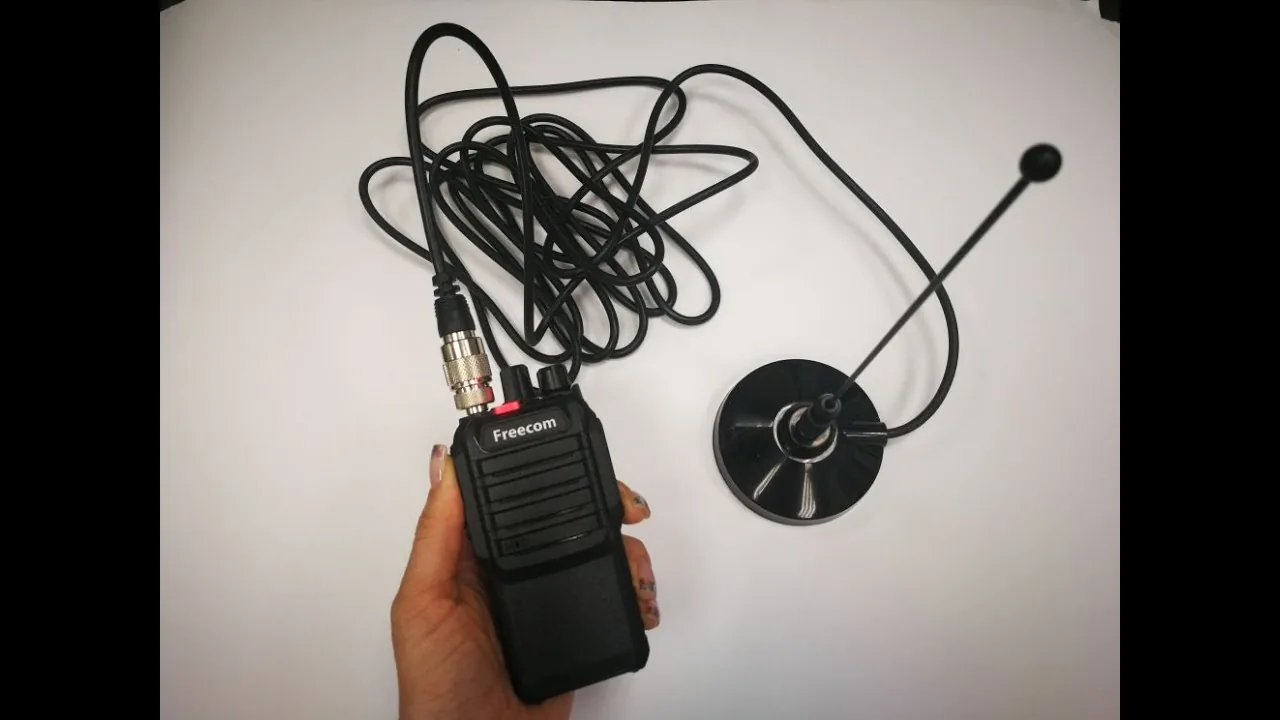

Рассмотрим вариант подключения, при котором звук с рации выводится через аудиосистему автомобиля для повышения слышимости в шумной обстановке.
В этом случае антенна подключается исключительно к антенному входу рации, а выход динамиков рации (или линейный выход) соединяется с входом AUX магнитолы с помощью согласующего трансформатора или микшера.
Прямое соединение выхода динамиков рации с линейным входом магнитолы без ослабления сигнала может перегрузить входной каскад магнитолы и вызвать искажение звука.
- Используйте экранированный аудиокабель для соединения рации и магнитолы.
- Обеспечьте надежное заземление корпусов обоих устройств.
- Проверьте отсутствие фонового переменного тока при работающем двигателе.
- Настройте уровень громкости на рации на минимально необходимый для комфортного восприятия.
Настройка и согласование антенного тракта
После подключения всех компонентов важно настроить антенную систему для достижения максимальной эффективности и безопасности работы оборудования.
Ключевым показателем для контроля является коэффициент стоячей волны (КСВ). Этот параметр показывает, какая доля энергии передатчика излучается в эфир, а какая возвращается обратно.
Для измерения КСВ используется специальный прибор — КСВ-метр, который устанавливается в разрыв между радиостанцией и антенным кабелем.
Порядок измерения КСВ
Для точных измерений необходимо проводить их с выключенным двигателем и открытыми дверями, чтобы избежать влияния кузова и людей на резонансную частоту антенны.
Настройка антенны включает подбор длины излучающего элемента (штыря) до тех пор, пока минимальное значение коэффициента стоячей волны (КСВ) не окажется в центре рабочего диапазона.
Если минимальное значение КСВ смещено влево или вправо от рабочего канала, следует укоротить или удлинить излучающий элемент антенны соответственно.
Оптимальным значением КСВ считается 1.0, однако на практике это значение редко достигается. Стандартом качества является значение не более 1.2-1.5 в центре рабочего диапазона.
Если КСВ превышает 2.0, использование радиостанции для передачи запрещено, так как это может привести к перегреву и выходу из строя выходных транзисторов.
Высокий КСВ может быть вызван плохим контактом массы антенны с кузовом автомобиля, поэтому рекомендуется очистить место крепления до металла.
| Значение КСВ | Оценка состояния | Рекомендуемое действие |
|---|---|---|
| 1.0 - 1.2 | Отличное | Система настроена идеально |
| 1.3 - 1.5 | Хорошее | Допустимо для эксплуатации |
| 1.6 - 2.0 | Требуется настройка | Необходима корректировка длины |
| Более 2.0 | Критическое | Включать передачу запрещено |
Типичные ошибки и методы их устранения
При установке антенного оборудования операторы часто совершают ошибки, которые могут свести на нет усилия по улучшению качества связи.
Понимание причин этих ошибок помогает избежать распространенных проблем, таких как фоновый шум от переменного тока, слабый сигнал или нестабильная работа радиостанции.
Анализ распространенных случаев сбоев позволяет выработать правильный подход к организации радиосвязи на транспортном средстве.
- Использование неподходящего кабеля — применение телевизионного кабеля 75 Ом или кабеля с алюминиевыми жилами вместо медных приводит к значительным потерям сигнала и высокому коэффициенту стоячей волны (КСВ). Рекомендуется использовать только специализированные радиочастотные кабели.
- Отсутствие качественного заземления — антенна, установленная на окрашенной или загрязненной поверхности без контакта с металлическим кузовом, не функционирует как полноценный излучатель. Необходимо тщательно очистить контакт до блеска.
- Неправильная прокладка кабеля — укладка антенного кабеля рядом с проводами зажигания или бортовым компьютером без экранирования может привести к наводкам и свисту в динамиках. Следует соблюдать необходимое расстояние или использовать фильтры.
- Попытка запитать активную антенну от радиостанции — подключение активной FM-антенны к входу CB-радиостанции или наоборот может вызвать несоответствие напряжений и привести к выходу оборудования из строя.
Для устранения помех часто требуется установка ферритовых фильтров на кабель питания радиостанции и использование отдельных проводов для заземления корпуса устройства.
Если в динамиках слышен свист, изменяющий тональность при изменении оборотов двигателя, это может указывать на попадание помех через цепи питания. В таком случае поможет установка дополнительного конденсатора или шумоподавителя.
Также важно проверять целостность центральной жилы разъема, так как при частых перекрутках она может сломаться внутри изолятора, что приведет к плавающему контакту.
Эксплуатация и обслуживание системы связи
Правильно установленная и настроенная антенная система требует минимального ухода. Однако регулярный визуальный осмотр соединений может значительно увеличить срок службы оборудования.
В процессе эксплуатации грузовиков основными факторами, негативно влияющими на механические соединения и герметичность разъемов, являются вибрация и колебания температуры.
Рекомендуется проверять затяжку резьбовых соединений антенны и надежность крепления кабеля к кузову не реже одного раза за сезон.
Особое внимание стоит уделить состоянию изоляции кабеля в местах, где он проходит через металлические перегородки кабины, так как здесь может возникнуть перетирание.
Если вы заметили ухудшение качества связи, в первую очередь проверьте целостность разъема на антенне, так как он наиболее подвержен воздействию дождя и снега.
Своевременная замена окислившихся элементов и восстановление герметичности соединений помогут поддерживать систему связи в рабочем состоянии в любое время года.
Выбор антенны в зависимости от условий эксплуатации
При выборе антенны для подключения к магнитоле важно учитывать множество факторов, которые могут повлиять на качество приема сигнала и общую эффективность работы устройства. Основные аспекты, на которые стоит обратить внимание, включают тип антенны, ее характеристики, а также условия эксплуатации.
Существует несколько типов антенн, которые могут использоваться с магнитолами: дипольные, вертикальные, рамочные и другие. Дипольные антенны, как правило, обеспечивают хороший прием на средних и коротких волнах, в то время как вертикальные антенны могут быть более эффективными для работы на длинных волнах и в условиях ограниченного пространства.
При выборе антенны также следует учитывать частотный диапазон, в котором будет работать магнитола. Например, если вы планируете использовать антенну для приема FM-радио, важно выбрать антенну, оптимизированную для работы в диапазоне 87.5-108 МГц. Для работы с УКВ и другими диапазонами могут потребоваться специализированные антенны, которые обеспечивают максимальную чувствительность и минимальные потери сигнала.
Условия эксплуатации также играют ключевую роль в выборе антенны. Если вы планируете использовать магнитолу в автомобиле, стоит обратить внимание на антенны, которые могут быть установлены на крыше или в других местах, где они не будут подвержены механическим повреждениям. Важно также учитывать, что антенны, установленные на крыше, могут обеспечивать лучший прием, чем внутренние антенны, которые могут быть подвержены помехам от других электронных устройств.
Для использования антенн в условиях городской застройки, где сигнал может быть ослаблен из-за зданий и других препятствий, рекомендуется выбирать антенны с высокой чувствительностью и направленностью. Направленные антенны могут помочь сосредоточить сигнал из определенного направления, что может значительно улучшить качество приема.
Кроме того, стоит обратить внимание на материалы, из которых изготовлена антенна. Антенны, выполненные из коррозионностойких материалов, таких как нержавеющая сталь или алюминий, будут более долговечными и устойчивыми к воздействию внешней среды. Это особенно важно, если антенна будет использоваться в условиях повышенной влажности или перепадов температур.
В заключение, правильный выбор антенны для подключения к магнитоле зависит от множества факторов, включая тип антенны, ее характеристики и условия эксплуатации. Уделив внимание каждому из этих аспектов, вы сможете обеспечить надежный и качественный прием радиосигнала, что значительно повысит удовольствие от использования магнитолы.
Сравнение различных типов антенн
При выборе антенны для подключения к магнитоле важно учитывать различные типы антенн, так как каждая из них имеет свои особенности, преимущества и недостатки. В этом разделе мы рассмотрим основные типы антенн, используемых для раций, и их характеристики.
1. Дипольные антенны
Дипольные антенны представляют собой одну из самых простых и распространенных конструкций. Они состоят из двух проводников, расположенных в форме линии. Дипольные антенны обеспечивают хорошую направленность и могут быть использованы как для передачи, так и для приема сигналов. Их преимущество заключается в простоте конструкции и относительно низкой стоимости. Однако они могут быть менее эффективными в условиях, где требуется работа на больших расстояниях.
2. Монопольные антенны
Монопольные антенны, в отличие от дипольных, имеют только один проводник, который обычно устанавливается вертикально. Они часто используются в портативных рациях и обеспечивают хорошую производительность на коротких и средних расстояниях. Монопольные антенны просты в установке и могут быть компактными, что делает их удобными для использования в автомобиле. Однако их эффективность может снижаться в условиях плотной городской застройки.
3. Ультраширокополосные антенны
Ультраширокополосные антенны предназначены для работы в широком диапазоне частот. Они обеспечивают отличную производительность и могут использоваться для различных типов связи. Эти антенны могут быть более сложными в установке и настройке, но их универсальность делает их привлекательными для пользователей, которым требуется высокая гибкость в работе с различными частотами.
4. Яги-антенны
Яги-антенны представляют собой направленные антенны, которые обеспечивают высокий уровень усиления сигнала. Они состоят из нескольких элементов, что позволяет им фокусировать сигнал в определенном направлении. Яги-антенны идеально подходят для использования в условиях, где требуется высокая дальность связи, но их установка может быть более сложной, и они требуют точной настройки для достижения максимальной эффективности.
5. Всенаправленные антенны
Всенаправленные антенны обеспечивают равномерное распределение сигнала во всех направлениях. Это делает их идеальными для использования в ситуациях, когда источник сигнала может находиться в любом направлении. Однако их эффективность может быть ниже по сравнению с направленными антеннами, особенно на больших расстояниях.
При выборе антенны для подключения к магнитоле важно учитывать не только тип антенны, но и условия эксплуатации, частотный диапазон, а также требования к дальности связи. Правильный выбор антенны поможет обеспечить стабильное и качественное соединение, что особенно важно для пользователей, которые полагаются на радиосвязь в различных ситуациях.
Безопасность подключения и эксплуатации
При подключении антенны рации к магнитоле важно учитывать несколько аспектов безопасности, чтобы избежать повреждений как оборудования, так и автомобиля, а также обеспечить безопасную эксплуатацию системы в целом.
Во-первых, перед началом работ необходимо отключить аккумулятор автомобиля. Это поможет избежать короткого замыкания и защитит электронику автомобиля от возможных повреждений. Убедитесь, что все устройства, которые будут подключаться, находятся в выключенном состоянии.
Во-вторых, используйте качественные и сертифицированные компоненты для подключения. Это касается как самой антенны, так и кабелей, разъемов и переходников. Некачественные материалы могут привести к ухудшению сигнала, а также к перегреву и выходу из строя оборудования.
При установке антенны следует выбирать место, которое обеспечивает максимальную видимость и минимальное количество препятствий для сигнала. Это не только улучшит качество связи, но и снизит риск повреждения антенны при движении автомобиля. Убедитесь, что антенна надежно закреплена и не будет мешать другим элементам автомобиля.
Важно также следить за правильной полярностью подключения. Неправильное подключение может привести к повреждению как магнитолы, так и рации. Ознакомьтесь с инструкцией к обоим устройствам, чтобы убедиться в правильности подключения.
После завершения подключения и перед тем, как включить систему, проверьте все соединения на предмет надежности и отсутствия повреждений. Убедитесь, что кабели не перетираются и не находятся в местах, где они могут быть повреждены при движении автомобиля.
При эксплуатации системы соблюдайте правила безопасности. Не используйте рацию во время вождения, если это может отвлечь вас от дороги. Также следите за уровнем сигнала и избегайте использования устройства в условиях, когда оно может перегреваться, например, при длительном использовании в закрытом автомобиле на солнце.
Наконец, регулярно проверяйте состояние антенны и всех соединений. Это поможет выявить возможные проблемы на ранней стадии и предотвратить серьезные поломки. Если вы заметили ухудшение качества сигнала или другие проблемы, не откладывайте диагностику и ремонт.
Правила работы с электрическими компонентами
Работа с электрическими компонентами, такими как антенны и магнитолы, требует особого внимания и соблюдения определенных правил безопасности. Прежде всего, необходимо помнить о том, что электричество может быть опасным, если не соблюдать основные меры предосторожности.
Перед началом работы убедитесь, что все устройства отключены от источника питания. Это поможет избежать короткого замыкания и защитит вас от электрического удара. Используйте инструменты с изолированными ручками и избегайте работы в условиях повышенной влажности, так как это может увеличить риск поражения электрическим током.
При подключении антенны к магнитоле важно правильно идентифицировать все компоненты. Ознакомьтесь с документацией на оба устройства, чтобы понять, какие разъемы и кабели вам понадобятся. Обычно антенны имеют коаксиальный кабель, который необходимо подключить к соответствующему разъему на магнитоле.
Обратите внимание на полярность подключения. Неправильное подключение может привести к ухудшению качества приема сигнала или даже повреждению оборудования. Если вы не уверены в своих действиях, лучше обратиться к специалисту или консультанту в магазине электроники.
При работе с проводами старайтесь избегать их перекручивания и перегибания, так как это может привести к повреждению изоляции и, как следствие, к короткому замыканию. Используйте специальные зажимы или стяжки для аккуратной укладки проводов, чтобы они не мешали другим компонентам и не создавали опасности.
После завершения подключения обязательно проверьте все соединения на надежность. Убедитесь, что кабели надежно закреплены и не имеют видимых повреждений. После этого можно подключить магнитолу к источнику питания и протестировать работу антенны.
Не забывайте о регулярной проверке состояния антенны и всех соединений. Со временем могут возникать проблемы, связанные с коррозией или механическими повреждениями, которые могут негативно сказаться на качестве приема сигнала. Регулярное техническое обслуживание поможет продлить срок службы вашего оборудования и обеспечить стабильную работу.
Тестирование и оптимизация качества сигнала
После завершения установки антенны рации и подключения её к магнитоле, следующим важным этапом является тестирование и оптимизация качества сигнала. Этот процесс включает в себя несколько ключевых шагов, которые помогут убедиться в том, что система работает на максимальной эффективности.
1. Проверка подключения
Первым делом необходимо убедиться, что все соединения выполнены правильно. Проверьте, что антенна надежно закреплена и подключена к магнитоле. Убедитесь, что нет повреждений на кабеле, и что все разъемы плотно сидят на своих местах. Неправильное или ненадежное соединение может привести к потере сигнала или его ухудшению.
2. Выбор места для тестирования
Для тестирования качества сигнала важно выбрать подходящее место. Лучше всего проводить тесты в открытой местности, вдали от высоких зданий и других препятствий, которые могут блокировать сигнал. Если вы находитесь в городе, попробуйте выехать на окраину или в загородную местность, где меньше помех.
3. Настройка магнитолы
Перед началом тестирования убедитесь, что магнитола настроена на нужную частоту. Если вы используете рацию с несколькими каналами, проверьте каждый из них. Убедитесь, что вы находитесь в пределах диапазона действия антенны и что она настроена на соответствующий стандарт связи.
4. Оценка качества сигнала
Во время тестирования обратите внимание на уровень сигнала, который отображается на экране магнитолы. Многие современные устройства имеют встроенные индикаторы, показывающие силу и качество принимаемого сигнала. Если уровень сигнала низкий, это может указывать на необходимость оптимизации установки антенны.
5. Оптимизация положения антенны
Если качество сигнала не удовлетворительное, попробуйте изменить положение антенны. Иногда даже небольшие изменения в угле наклона или высоте антенны могут значительно улучшить прием. Если антенна установлена на крыше автомобиля, убедитесь, что она не закрыта другими предметами, такими как багажник или крыша.
6. Использование усилителей сигнала
Если после всех проверок и оптимизаций качество сигнала все еще остается низким, возможно, стоит рассмотреть возможность установки усилителя сигнала. Эти устройства могут значительно улучшить прием, особенно в условиях слабого сигнала. Однако перед покупкой усилителя убедитесь, что он совместим с вашей антеной и магнитолой.
7. Регулярное тестирование
После завершения первоначального тестирования и оптимизации рекомендуется периодически проверять качество сигнала. Изменения в окружающей среде, такие как новые здания или изменения в ландшафте, могут повлиять на качество приема. Регулярные проверки помогут поддерживать оптимальную работу системы.
Следуя этим шагам, вы сможете обеспечить надежное и качественное соединение между антенной рации и магнитолой, что позволит вам наслаждаться четким и стабильным сигналом в любых условиях.
