Фонари поворота на грузовиках КАМАЗ играют ключевую роль в обеспечении безопасности на дороге, так как они сигнализируют другим участникам движения о намерениях водителя. В данной статье мы подробно рассмотрим процесс ремонта и замены фонарей поворота, предоставим схемы и каталожные номера необходимых деталей, а также поделимся советами по устранению окисления и типичными ошибками, которые могут возникнуть при выполнении этих работ. Эта информация будет полезна как опытным водителям, так и новичкам, стремящимся поддерживать свой грузовик в исправном состоянии и обеспечивать безопасность на дороге.
Классификация и устройство световых приборов
Система световой сигнализации на грузовиках КАМАЗ включает передние, боковые и задние указатели, каждый из которых имеет свои конструктивные особенности. Передние фонари могут быть встроены в общую блок-фару или устанавливаться отдельно на крыльях, в зависимости от модели кабины. Задние фонари, подверженные механическим повреждениям и загрязнению, часто представляют собой отдельные модули, прикрепленные к бортам платформы или раме.
Внутри корпуса находятся отражатель, рассеиватель и патрон для лампы. Эти элементы могут быть объединены в одну конструкцию или выполнены в виде съемных частей. В современных версиях все чаще применяются светодиодные ленты, которые отличаются высокой энергоэффективностью и долговечностью, хотя их ремонт может быть сложнее. Тем не менее, традиционные лампы накаливания с цоколем P21W или PY21W (оранжевые) по-прежнему остаются стандартом для большинства действующих автомобилей.
Передние и боковые указатели
Передние указатели поворота на классических автомобилях, таких как КАМАЗ-5320, часто объединены с габаритными огнями в одном блоке фары. Их крепление осуществляется с помощью резинок-амортизаторов и винтов, фиксирующих фонари к кронштейну на раме или кабине. Боковые повторители, размещенные на крыльях или дверях кабины, дублируют сигнал и должны быть хорошо видны сбоку.
Структура бокового фонаря обычно проста: пластиковый корпус, в который устанавливается лампа, и резиновая прокладка для герметичности. При замене фонаря важно аккуратно обращаться с уплотнителем, так как он защищает электрическую часть от влаги. На современных моделях с высокой крышей боковые повторители могут быть интегрированы в зеркала заднего вида, что требует осторожности при разборке.
В электрической цепи передние и боковые указатели подключены через прерыватель, обеспечивающий мигающий режим. Если один из фонарей горит постоянно или мигает с удвоенной частотой, это может указывать на неисправность в цепи или перегорание лампы. Проверка целостности проводки в этом участке часто выявляет поврежденные провода в гофре между кабиной и рамой.
| Этап работы | Описание действий | Необходимые инструменты и материалы |
|---|---|---|
| 1. Подготовка | Отключите аккумулятор и подготовьте рабочее место. | Отвертка, перчатки, тряпка |
| 2. Снятие старого фонаря | Открутите крепления и аккуратно снимите фонарь. | Отвертка, возможно, ключи |
| 3. Проверка проводки | Осмотрите провода на наличие повреждений. | Мультиметр |
| 4. Установка нового фонаря | Установите новый фонарь на место и закрепите его. | Отвертка, новый фонарь |
| 5. Подключение проводов | Подключите провода к новому фонарю. | Клеммы, изолента |
| 6. Проверка работоспособности | Включите поворотник и проверьте работу фонаря. | Никакие дополнительные инструменты |
| 7. Завершение работы | Убедитесь, что все крепления надежно затянуты. | Отвертка, тряпка |
Интересные факты
Вот несколько интересных фактов о ремонте и замене фонаря поворота на грузовике КАМАЗ:
Универсальность запчастей: Фонари поворота на грузовиках КАМАЗ часто имеют универсальные размеры и крепления, что позволяет использовать их не только на различных моделях КАМАЗа, но и на других грузовиках. Это упрощает поиск запчастей и их замену.
Электрическая схема: При замене фонаря поворота важно учитывать электрическую схему автомобиля. Неправильное подключение может привести к короткому замыканию или выходу из строя других электрических компонентов. Поэтому перед заменой рекомендуется ознакомиться с инструкцией по эксплуатации.
Современные технологии: В последние годы на рынке появились LED-фонари поворота, которые не только более энергоэффективны, но и имеют более длительный срок службы по сравнению с традиционными лампами. Установка таких фонарей может повысить безопасность на дороге благодаря лучшей видимости.
Задние фонари и их особенности
Задняя осветительная техника автомобилей КАМАЗ представлена модулями, которые могут быть одно-, двух- или трехсекционными. В секции поворота обычно устанавливается лампа мощностью 21 Вт оранжевого цвета. Корпус фонаря крепится к борту платформы или раме с помощью саморезов или болтов, а подключение осуществляется через многопиновый разъем или отдельные провода.
Обратите внимание на герметик, нанесенный по краям рассеивателя. Со временем он может рассыхаться, что приводит к попаданию влаги внутрь, вызывая помутнение пластика и окисление контактов. Восстановление герметичности — ключевой аспект обслуживания, который помогает продлить срок службы узла. В некоторых случаях может потребоваться полная замена корпуса, если пластик утратил прозрачность или получил трещины.
| Тип фонаря | Место установки | Тип цоколя |
|---|---|---|
| Передний | Крылья / Блок-фара | P21W / PY21W |
| Боковой | Крылья / Дверь | W5W / T4W |
| Задний | Борта / Рама | P21W / PY21W |
Для замены лампочки в заднем фонаре часто необходимо получить доступ к внутренней части борта или полностью снять фонарь. На платформах с тентом доступ может быть ограничен, что требует использования удлиненных отверток или демонтажа части обшивки.
Пошаговая инструкция по замене ламп и плафонов
Процесс замены начинается с обеспечения безопасности: автомобиль нужно припарковать на ровной поверхности, выключить двигатель и поднять рычаг стояночного тормоза. Рекомендуется отключить аккумулятор, сняв минусовую клемму, чтобы избежать короткого замыкания при случайном контакте проводов с инструментом. Это правило актуально для всех операций с электрооборудованием грузовика.
Демонтаж старого фонаря или доступ к лампе зависит от конкретной модели и места установки. Например, для бокового повторителя достаточно аккуратно поддеть пластиковый корпус отверткой или открутить фиксирующий винт. В случае задних фонарей может потребоваться открутить крепежные гайки с внутренней стороны борта.
После извлечения патрона важно визуально осмотреть контакты. Если они потемнели или покрылись окислом, их следует очистить мелкой наждачной бумагой или надфилем. Грязь и влага внутри патрона — главные враги надежного контакта. Также необходимо проверить целостность проводов, идущих к патрону, на наличие переломов.
Установка новой лампы должна производиться без касания стеклянной колбы пальцами, так как жировые следы могут привести к перегреву и быстрому перегоранию. Если касание все же произошло, стекло следует протереть спиртом. Лампа вставляется в патрон до упора и фиксируется легким поворотом, после чего проверяется работоспособность, включая габариты или повороты.
Сборка осуществляется в обратном порядке: патрон устанавливается в корпус, фонарь крепится на место, и проверяется герметичность. Если использовался герметик, ему нужно дать время для высыхания в соответствии с инструкцией на упаковке. Завершающий этап — проверка работы всех световых приборов и указателей поворота.
Диагностика неисправностей электрической цепи
Если замена лампы не помогла, проблема может быть в электрической цепи. В первую очередь проверьте предохранитель, отвечающий за указатели поворота. На автомобилях КАМАЗ блок предохранителей может находиться как в кабине (на панели или боковой стенке), так и под капотом, в зависимости от года выпуска.
Для диагностики вам понадобится мультиметр или контрольная лампа. Прозвонка цепи поможет выявить обрыв провода или плохой контакт. Обратите внимание на участки, где жгуты проводов входят в металлические конструкции, так как вибрация может повредить изоляцию. Также проверьте реле поворотов, которое может щелкать или молчать при неисправности.
Одной из распространенных проблем является плохая «масса». Кузов грузовика подвержен коррозии, и места крепления минусового провода могут окисляться. Зачистка контакта до металла и надежная затяжка болта часто решают проблему с тусклым свечением. Если фонарь работает только при включении габаритов, но мигает слабо, это явный признак плохой массы.
В современных системах с CAN-шиной диагностика осуществляется через подключение сканера. Электронный блок управления фиксирует ошибки, такие как «обрыв цепи» или «короткое замыкание», и может отключать подачу напряжения на неисправный участок для защиты проводки. После устранения физической неисправности может потребоваться сброс ошибки.
⚠️ Важно: При использовании мультиметра всегда выбирайте правильный режим измерения (постоянный ток, напряжение до 24В). Неправильный выбор режима может привести к поломке прибора или повреждению электроники автомобиля.
Если неисправность проявляется только на неровностях, это может указывать на нарушение контакта из-за вибрации. В таком случае полезно «пошевелить» жгуты проводов при включенном повороте, чтобы локализовать проблемный участок. Восстановление изоляции и фиксация проводов с помощью хомутов помогут предотвратить повторение проблемы.
Типичные ошибки при обслуживании светотехники
Неопытные водители и механики часто совершают ошибки, которые могут привести к повторным поломкам или ухудшению ситуации. Осознание этих нюансов помогает сэкономить время и деньги. В этом материале мы рассмотрим распространенные заблуждения и технические ошибки.
- Применение ламп с повышенной мощностью — установка лампы мощностью 21 Вт вместо 5 Вт или 10 Вт вместо 3 Вт может привести к оплавлению пластика патрона и рассеивателя, а также к перегрузке проводки. Всегда придерживайтесь номиналов, указанных производителем.
- Игнорирование очистки контактов — простая замена лампы без предварительной очистки окислившихся контактов в патроне дает лишь временный эффект. Увеличение сопротивления в месте соединения вызывает перегрев и повторное перегорание.
- Нарушение герметичности при установке — отсутствие герметика или повреждение резиновой прокладки при монтаже фонаря гарантирует попадание влаги. Это может привести к запотеванию и короткому замыканию во время дождя.
- Слишком жесткая фиксация проводов — натяжение проводов или недостаток запаса длины в жгуте может привести к их обрыву при вибрации кузова. Провода должны быть уложены свободно, с небольшим провисом.
Также часто забывают проверять состояние самого патрона. Со временем пластик становится хрупким и может треснуть даже при незначительном нажатии. Если патрон имеет трещины или признаки оплавления, его следует заменить, даже если лампа исправна.
Еще одной распространенной ошибкой является использование неподходящих материалов для герметизации. Обычный силикон может содержать уксусную кислоту, вызывающую коррозию контактов. Рекомендуется использовать специальные автомобильные герметики или бутиловые ленты, предназначенные для светотехники.
Модернизация и установка светодиодных решений
Владельцы автомобилей КАМАЗ часто рассматривают переход на светодиодные лампы или готовые LED-фонари. Это решение имеет свои преимущества и недостатки, которые следует оценить перед покупкой. Светодиоды потребляют меньше энергии, обеспечивают высокую яркость и имеют длительный срок службы, но требуют правильного подключения.

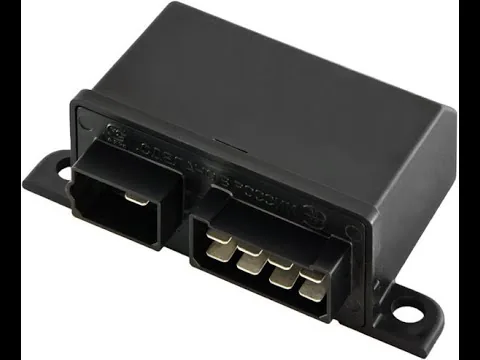

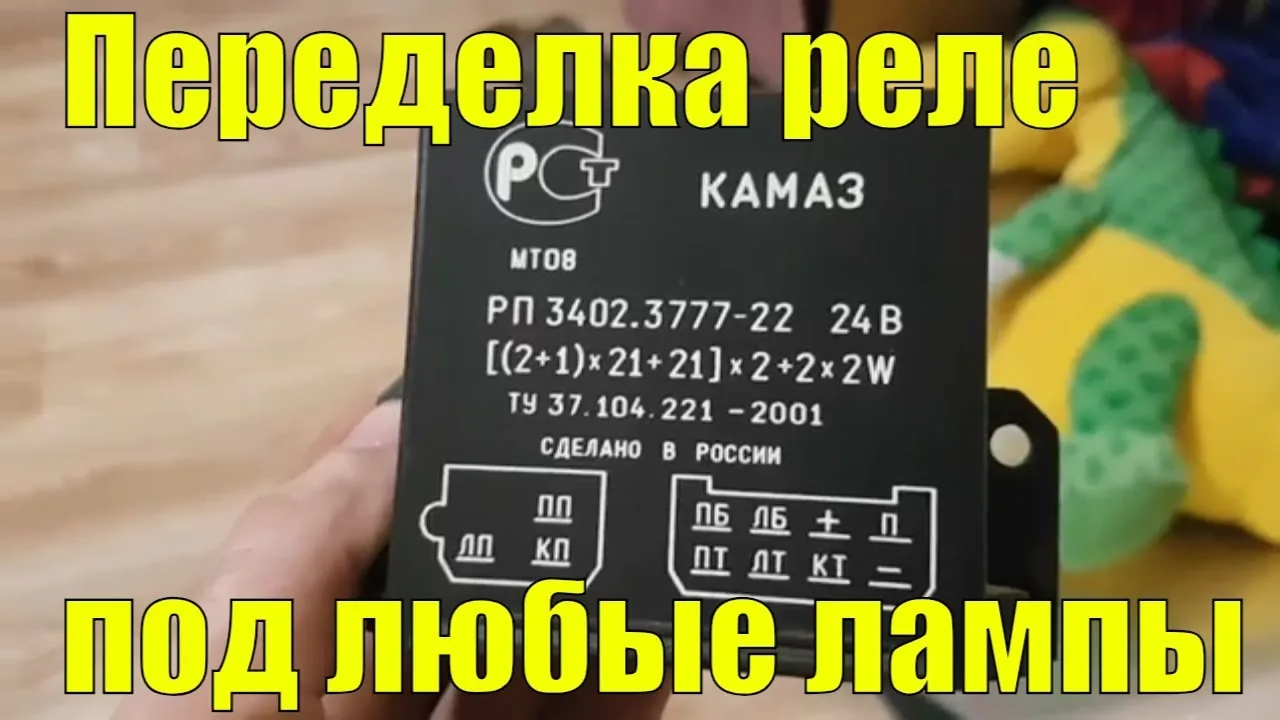

При установке светодиодных ламп в цепь с электромагнитным реле поворотов может возникнуть проблема с частым миганием или отсутствием сигнала. Это происходит, когда ток падает ниже необходимого уровня для срабатывания реле. В таких случаях нужно заменить реле на электронное или установить дополнительные резисторы (обманки).
Готовые светодиодные модули часто имеют универсальные крепления, но может потребоваться доработка посадочного места. Важно обеспечить эффективный теплоотвод, так как светодиоды чувствительны к перегреву. Металлическая основа фонаря или использование термопасты помогут в этом.
Световой поток светодиодов отличается от ламп накаливания, поэтому необходимо убедиться, что новый фонарь соответствует требованиям по видимости сигнала. Слишком узкий пучок света может быть незаметен под острым углом, что представляет опасность на перекрестках.
| Параметр | Лампа накаливания | Светодиод (LED) |
|---|---|---|
| Срок службы | 500-1000 часов | 30000+ часов |
| Потребление | 21 Вт | 2-5 Вт |
| Чувствительность | Низкая (вибрация) | Высокая (перепады напряжения) |
При модернизации также важно учитывать юридические аспекты: цвет света должен строго соответствовать установленным требованиям (оранжевый для поворотов). Установка синих или других нестандартных цветов запрещена и может привести к штрафам. Кроме того, рассеиватель должен иметь соответствующую маркировку.
Сохранение работоспособности системы освещения
Регулярное обслуживание осветительных приборов — ключ к безопасности на дороге. Простые действия помогают избежать неожиданных поломок. Чистота светильников и исправность электропроводки напрямую влияют на видимость грузовика в темное время суток.
Рекомендуется хотя бы раз в месяц протирать внешние поверхности фонарей чистой тряпкой, удаляя грязь и дорожные реагенты. Химические вещества, используемые для борьбы с обледенением, могут повредить пластик, делая его матовым и менее прозрачным. Своевременная мойка помогает продлить срок службы рассеивателей.
При каждом плановом техническом обслуживании (ТО) важно проверять надежность крепления фонарей. Вибрация — постоянный спутник грузовика, и болты могут ослабевать. Подтяжка крепежа и проверка целостности уплотнителей займут всего несколько минут, но помогут избежать серьезных поломок.
Полезно иметь под рукой запасной комплект ламп и предохранителей. Наличие этих деталей в кабине позволяет быстро устранить неисправность в пути, не нарушая график доставки груза. Это особенно актуально для водителей, работающих на дальние расстояния.
В зимний период следует осторожно очищать фонари от снега и льда, избегая острых предметов или горячей воды, так как резкий перепад температур может привести к трещинам в нагретом пластике. Теплый воздух от отопителя или мягкая щетка — более безопасные варианты.
Соблюдение этих рекомендаций поможет поддерживать светотехнику КАМАЗа в хорошем состоянии, обеспечивая безопасность водителя и других участников дорожного движения. Правильное обслуживание позволяет избежать штрафов и обеспечивает спокойствие в пути.
Инструменты и материалы для ремонта фонаря
Для успешного ремонта или замены фонаря поворота на грузовике КАМАЗ необходимо подготовить определённые инструменты и материалы. Правильный выбор инструментов не только упростит процесс, но и обеспечит его безопасность и эффективность.
Инструменты:
- Отвертки: Набор отверток с плоскими и крестовыми насадками. Они понадобятся для откручивания крепежных винтов фонаря.
- Гаечные ключи: Набор гаечных ключей различных размеров для работы с гайками, которые могут крепить фонарь к кузову.
- Плоскогубцы: Используются для снятия и установки проводов, а также для работы с зажимами и креплениями.
- Кусачки: Для обрезки проводов, если это необходимо при замене.
- Тестеры и мультиметры: Для проверки работоспособности электрической цепи и выявления возможных неисправностей.
- Фонарик: Для освещения рабочей зоны, особенно если ремонт проводится в условиях недостаточной видимости.
Материалы:
- Новый фонарь поворота: При замене необходимо приобрести оригинальный или совместимый фонарь, соответствующий модели грузовика КАМАЗ.
- Лампы: Если фонарь не требует полной замены, возможно, потребуется заменить только лампу. Убедитесь, что лампа соответствует спецификациям.
- Изолента: Для изоляции проводов и защиты соединений от влаги и механических повреждений.
- Крепежные элементы: В случае повреждения старых крепежей, необходимо иметь запасные винты и гайки.
- Силиконовый герметик: Для герметизации соединений и предотвращения попадания влаги внутрь фонаря.
Подготовив все необходимые инструменты и материалы, вы сможете значительно упростить процесс ремонта или замены фонаря поворота на грузовике КАМАЗ, что обеспечит его надежную работу и безопасность на дороге.
Советы по выбору качественных запчастей
При ремонте или замене фонаря поворота на грузовике КАМАЗ важно уделить особое внимание выбору качественных запчастей. Некачественные компоненты могут привести к снижению безопасности на дороге и увеличению вероятности поломок. Вот несколько рекомендаций, которые помогут вам сделать правильный выбор.
1. Оригинальные запчасти vs. аналоги
Первым делом стоит рассмотреть возможность приобретения оригинальных запчастей, которые производятся непосредственно заводом-изготовителем. Они гарантируют высокое качество и полное соответствие стандартам. Однако, если бюджет ограничен, можно рассмотреть качественные аналоги. Важно выбирать запчасти от проверенных производителей, которые зарекомендовали себя на рынке.
2. Проверка сертификатов и гарантий
Перед покупкой обязательно уточните наличие сертификатов качества на запчасти. Это может быть подтверждение соответствия стандартам ISO или другие документы, подтверждающие надежность и безопасность продукции. Также стоит обратить внимание на гарантийные условия. Надежные производители обычно предоставляют гарантию на свои изделия, что является дополнительным показателем их качества.
3. Изучение отзывов и рекомендаций
Перед покупкой полезно ознакомиться с отзывами других владельцев грузовиков КАМАЗ, которые уже использовали те или иные запчасти. Это поможет вам избежать неудачных покупок и выбрать наиболее подходящие варианты. Рекомендуется также обратиться за советом к специалистам в автосервисах, которые могут порекомендовать проверенные бренды и модели.
4. Сравнение цен
Не стоит спешить с покупкой первой попавшейся запчасти. Сравните цены на аналогичные товары в разных магазинах и интернет-ресурсах. Иногда разница в цене может быть значительной, и это не всегда связано с качеством. Однако, будьте осторожны: слишком низкая цена может свидетельствовать о низком качестве товара.
5. Учет совместимости
При выборе фонаря поворота обязательно проверьте его совместимость с вашим грузовиком КАМАЗ. Некоторые модели могут отличаться по креплениям, размерам или электрическим характеристикам. Убедитесь, что выбранная запчасть подходит именно для вашей модели, чтобы избежать дополнительных затрат на доработку или возврат.
6. Обращение к профессионалам
Если у вас возникают сомнения в выборе запчастей, не стесняйтесь обращаться к профессионалам. Специалисты автосервисов могут помочь вам подобрать качественные компоненты и даже установить их, что обеспечит надежность и безопасность вашего грузовика.
Следуя этим рекомендациям, вы сможете выбрать качественные запчасти для ремонта или замены фонаря поворота на грузовике КАМАЗ, что обеспечит надежную работу вашего транспортного средства и безопасность на дороге.
Регулярное обслуживание и профилактика световых приборов
Регулярное обслуживание и профилактика световых приборов на грузовиках, таких как КАМАЗ, являются важными аспектами обеспечения безопасности на дороге. Фонари поворота играют ключевую роль в информировании других участников дорожного движения о намерениях водителя, поэтому их исправное состояние критически важно.
Первым шагом в профилактике является регулярная проверка состояния фонарей поворота. Это включает в себя визуальный осмотр на наличие трещин, повреждений или загрязнений. Любые механические повреждения могут привести к снижению яркости света или полной его потере, что увеличивает риск аварийных ситуаций.
Кроме того, важно проверять работоспособность лампочек. Для этого следует включить поворотники и убедиться, что они мигают с нормальной частотой. Если лампочка перегорела, необходимо заменить её на новую, соответствующую спецификациям производителя. Важно помнить, что использование лампочек с неправильной мощностью может привести к перегреву и повреждению электрической схемы.
Также стоит обратить внимание на электрические соединения и провода, ведущие к фонарям. Коррозия или повреждение проводки могут вызвать перебои в работе световых приборов. В случае обнаружения проблем с проводкой, необходимо провести её замену или ремонт, чтобы избежать дальнейших неисправностей.
Не менее важным аспектом является чистота фонарей. Пыль, грязь и другие загрязнения могут значительно снизить яркость света. Рекомендуется регулярно очищать стекла фонарей с помощью мягкой ткани и специализированных средств для ухода за автомобильными световыми приборами. Это поможет поддерживать максимальную видимость и безопасность на дороге.
В заключение, регулярное обслуживание и профилактика фонарей поворота на грузовиках КАМАЗ не только продлевают срок службы этих приборов, но и обеспечивают безопасность водителя и других участников дорожного движения. Пренебрежение этими простыми мерами может привести к серьезным последствиям, поэтому важно уделять внимание состоянию световых приборов на вашем автомобиле.
