В данной статье мы подробно рассмотрим процесс подключения генератора Камаз 5320, включая схемы подключения, диагностику и регулировку. Правильная установка и настройка генератора являются ключевыми факторами для обеспечения надежной работы электрооборудования автомобиля. Мы также обсудим проверку щеток и методы устранения возможных неисправностей, что поможет вам избежать проблем в будущем и продлить срок службы генератора. Эта информация будет полезна как профессиональным механикам, так и автолюбителям, стремящимся самостоятельно обслуживать свой Камаз.
Конструктивные особенности и маркировка генераторов
На автомобилях Камаз 5320 устанавливаются генераторы переменного тока моделей Г287, Г288 и их современные версии с встроенными регуляторами напряжения.
Эти генераторы имеют трехфазную обмотку статора и ротор с контактными кольцами, к которым ток возбуждения подается через угольные щетки.
Схема подключения может различаться в зависимости от года выпуска и модификации грузовика: от стандартной трехвыводной до более сложной, с дополнительными клеммами для подключения тахометра.
Основные модели и их отличия
Наиболее популярной моделью является Г287-Л, которая комплектуется внешним контактно-вибрационным регулятором напряжения модели 121.3702.
Современные версии, такие как Г288, часто оснащены бесконтактными регуляторами, что значительно повышает надежность системы в условиях вибрации.
Основное отличие заключается в количестве выводов на корпусе: старые модели имеют три основные клеммы (В, Б, Ш), в то время как новые могут включать дополнительные контакты для сигнализации.
Взаимозаменяемость этих компонентов возможна только при условии согласования схемы подключения и типа регулятора напряжения.
⚠️ Внимание: Установка генератора с другим типом регулятора напряжения без изменения схемы проводки может привести к повреждению аккумуляторных батарей или перегоранию ламп.
Для точной идентификации устройства необходимо сопоставить маркировку на металлической табличке с паспортными данными автомобиля.
Если маркировка неразборчива, тип можно определить по количеству и расположению клемм на задней части корпуса.
| Элемент системы | Описание | Возможные неисправности |
|---|---|---|
| Генератор | Преобразует механическую энергию в электрическую | Не выдает напряжение, шум при работе |
| Регулятор напряжения | Поддерживает стабильное напряжение | Перегрев, нестабильное напряжение |
| Аккумулятор | Хранит электрическую энергию | Разряжен, низкий уровень электролита |
| Проводка | Соединяет элементы системы | Обрывы, коррозия контактов |
| Ремень генератора | Передает вращение от двигателя | Износ, провисание |
Интересные факты
Вот несколько интересных фактов о подключении генератора на Камаз 5320, а также о схемах и диагностике:
Схема подключения: Генератор на Камаз 5320 обычно подключается через систему реле и предохранителей, что обеспечивает защиту от короткого замыкания и перегрузок. Важно следить за правильной полярностью подключения, так как неправильное подключение может привести к повреждению электрооборудования.
Диагностика генератора: Для диагностики генератора можно использовать мультиметр, чтобы проверить напряжение на выходе. В норме оно должно составлять от 13,5 до 14,5 В при работающем двигателе. Также стоит обратить внимание на состояние щеток и коллекторов, так как их износ может привести к снижению эффективности генератора.
Устойчивость к нагрузкам: Генератор на Камаз 5320 спроектирован для работы в сложных условиях, что делает его устойчивым к высоким нагрузкам и перепадам температур. Это особенно важно для грузовых автомобилей, которые часто работают в тяжелых условиях эксплуатации, таких как строительные площадки или удаленные районы.
Схема электрического подключения и трассировка проводов
Правильное подключение генератора Камаз 5320 зависит от понимания назначения каждого вывода и прокладки проводов от приборной панели к силовому агрегату.
Главный силовой провод соединяется с клеммой «30» или «В+» и проходит напрямую к амперметру или через реле разряда аккумулятора.
Цепь возбуждения, отвечающая за формирование магнитного поля, получает питание от замка зажигания через контрольную лампочку или резистор. Это обеспечивает начальный ток для запуска генерации.
Расшифровка клеммных соединений
На корпусе генератора Камаз 5320 расположены три ключевых вывода, каждый из которых выполняет свою уникальную функцию в электрической цепи.
Клемма «В» (или «30») предназначена для вывода выработанного тока, клемма «Б» (или «67») используется для подключения регулятора напряжения, а клемма «Ш» (или «М») служит для подключения тахометра.
Неправильное подключение провода тахометра к цепи возбуждения может привести к сбоям в работе указателя оборотов двигателя.
В таблице ниже представлены основные характеристики выводов для стандартной комплектации:
| Маркировка клеммы | Назначение | Тип провода |
|---|---|---|
| 30 (В+) | Силовой выход | Пл-09 (красный) |
| 67 (Б) | Возбуждение | Пл-09 (коричневый) |
| М (Ш) | Тахометр | Пл-09 (серый) |
Важно помнить, что в процессе эксплуатации цвета проводов могут варьироваться из-за ремонтов, поэтому следует ориентироваться на маркировку клемм.
При замене проводки рекомендуется использовать провода с сечением не менее 4 мм² для силовых цепей, чтобы избежать перегрева.
Все соединения должны быть надежно закреплены гайками и защищены от влаги с помощью специальных колпачков или герметика.
Монтаж регулятора напряжения и настройка
Регулятор напряжения (РН) играет ключевую роль в системе, поддерживая уровень заряда в диапазоне 13,8–14,5 Вольт, независимо от частоты вращения двигателя.
На модели Камаз 5320 используются как механические контактные регуляторы, так и электронные бесконтактные устройства, что требует различных методов установки.
Установка РН производится на кронштейне в моторном отсеке. Он защищен от влаги и загрязнений, но при этом обеспечивает доступ воздуха для охлаждения.
Подключение контактного регулятора
Контактные регуляторы модели 121.3702 требуют регулярной проверки зазоров между контактами и корректировки натяжения пружин.
Подключение должно выполняться строго по установленной схеме: вывод «Б» генератора соединяется с соответствующим выводом регулятора, а корпус устройства надежно заземляется на кузове автомобиля.
Во время настройки рекомендуется использовать вольтметр, подключенный к клеммам аккумулятора, и регулировать положение подвижного контакта до достижения необходимого номинального напряжения.
Электронные регуляторы не требуют механической настройки, но чувствительны к качеству заземления и колебаниям напряжения в бортовой сети.
При замене контактного регулятора на электронный необходимо убедиться в исправности диодного моста генератора. Неисправность диодов может привести к быстрому выходу из строя чувствительной электроники нового регулятора.

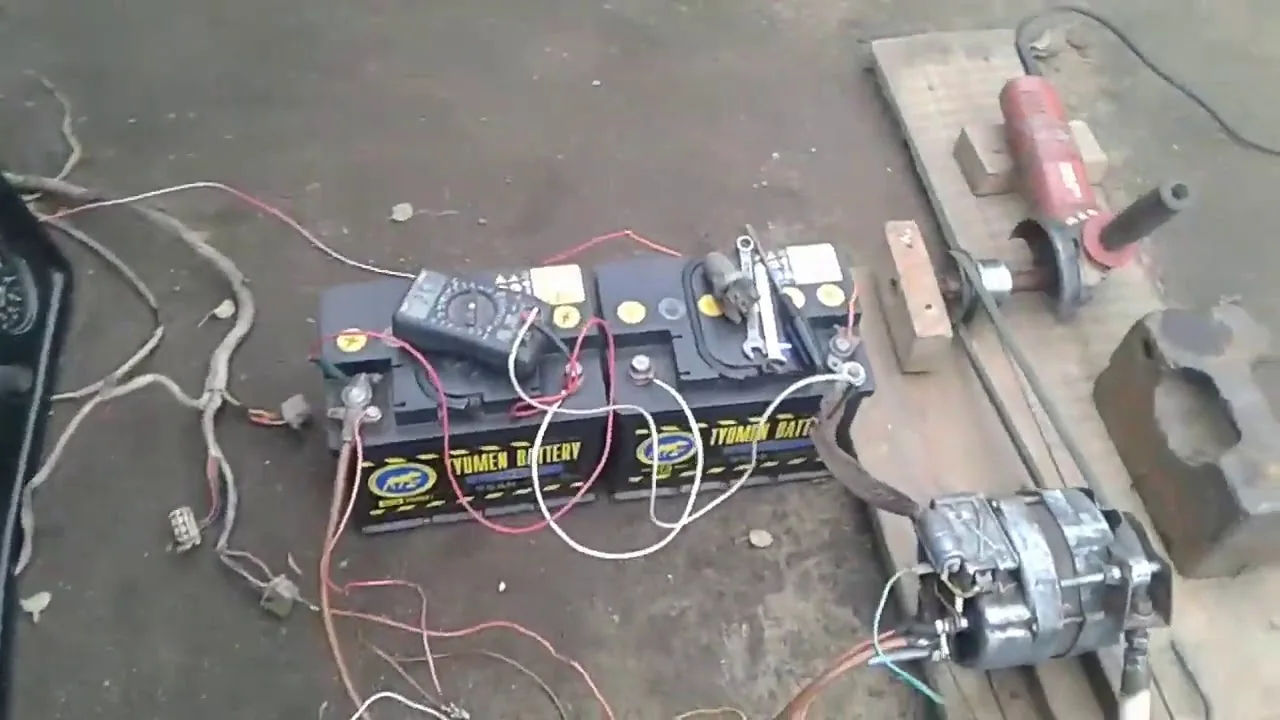

Диагностика неисправностей и методы устранения
Недостаток заряда или его нестабильность часто указывают на неисправности, которые можно выявить, последовательно проверяя компоненты цепи.
Сначала проведите визуальный осмотр приводного ремня, так как его проскальзывание — одна из самых распространенных причин недостаточной зарядки.
Затем проверьте целостность предохранителей в блоке и состояние контактов на клеммах аккумулятора, которые часто подвержены окислению.
Проверка щеточного узла и диодного моста
Износ щеток — естественный процесс, который снижает ток возбуждения и может привести к остановке генерации.
Для проверки состояния щеток необходимо снять регулятор напряжения (если он интегрирован с щетками) и измерить длину выступающих графитовых элементов.
Если длина щеток менее 5 мм, их следует заменить, так как контакт с коллектором становится ненадежным.
Диодный мост проверяется мультиметром в режиме прозвонки: каждый диод должен проходить проверку только в одном направлении.
⚠️ Важно: Проверку диодов следует проводить при отключенном аккумуляторе, чтобы избежать короткого замыкания и повреждения измерительного устройства.
Пробой одного из диодов могут возникнуть пульсации напряжения и гудение генератора.
Замена диодного моста требует полной разборки задней части генератора и аккуратной пайки выводов обмотки.
Типичные ошибки при обслуживании
Во время ремонта и замены генератора на Камазе 5320 часто совершаются ошибки, которые могут свести на нет все усилия и привести к повторным поломкам.
Одной из распространенных проблем является пренебрежение состоянием подшипников, что может вызвать заклинивание ротора.
Также нередко встречается неправильная сборка, когда забывают установить изолирующие шайбы, что приводит к замыканию на массу.
- Недостаточное натяжение ремня — слабое натяжение вызывает проскальзывание и перегрев, в то время как чрезмерное натяжение может повредить подшипники.
- Ошибочная полярность при «прикуривании» — попытка запустить двигатель от другого автомобиля с перепутанными полюсами приведет к выходу из строя диодного моста.
- Отсутствие смазки подшипников — многие новые генераторы поставляются без смазки или с минимальным ее количеством, поэтому необходимо добавить термостойкую смазку при первом техническом обслуживании.
- Использование неподходящих предохранителей — установка предохранителей с завышенным номиналом или «жучков» вместо плавкой вставки может вызвать возгорание проводки при коротком замыкании.
Соблюдение технологий ремонта и использование качественных запасных частей помогут избежать большинства упомянутых проблем.
Регулярный визуальный осмотр и очистка генератора от загрязнений и масла значительно продлят его срок службы.
Финальная проверка и эксплуатационные нормы
После установки или ремонта генератора на Камаз 5320 важно проверить параметры работы всей электросистемы.
Нормальным считается уровень напряжения в бортовой сети от 13,8 до 14,5 Вольт при работающем двигателе на средних оборотах и включенной нагрузке.
Отклонения от этих значений могут указывать на необходимость регулировки или наличие скрытых проблем в проводке.
В таблице ниже представлены допустимые отклонения для различных режимов работы:
| Режим работы | Напряжение (В) | Примечание |
|---|---|---|
| Холостой ход | 13.0 - 13.5 | Без нагрузки |
| Средние обороты | 13.8 - 14.5 | Нормальный заряд |
| Высокие обороты | до 14.7 | Кратковременно |
Эксплуатация автомобиля с неисправным генератором возможна лишь до полного разряда аккумуляторов, после чего двигатель остановится.
Регулярный недозаряд может привести к сульфатации пластин аккумуляторов и их быстрому выходу из строя.
Своевременное техническое обслуживание и правильная схема подключения обеспечивают надежную работу электрооборудования Камаз 5320 в любых условиях.
Соблюдение всех технических норм при установке и обслуживании генератора гарантирует надежный запуск двигателя и функционирование всех систем автомобиля.
Регулярный мониторинг заряда аккумулятора с помощью приборов на панели позволит своевременно выявлять отклонения и устранять их до возникновения критических ситуаций.
Рекомендации по выбору генератора для Камаз 5320
При выборе генератора для Камаз 5320 необходимо учитывать несколько ключевых факторов, чтобы обеспечить надежную и эффективную работу автомобиля. Генератор является важным компонентом электрической системы, отвечающим за зарядку аккумулятора и питание всех электрических устройств. Ниже представлены основные рекомендации, которые помогут вам сделать правильный выбор.
1. Определение мощности генератора
Первым шагом в выборе генератора является определение необходимой мощности. Для Камаз 5320 стандартный генератор имеет мощность около 28-30 А. Однако, если ваш автомобиль оснащен дополнительными электрическими устройствами (например, мощной аудиосистемой, дополнительными фарами или обогревателями), может потребоваться генератор с большей мощностью. Рекомендуется рассчитать общую потребляемую мощность всех электрических приборов и выбрать генератор с запасом мощности, чтобы избежать перегрузок.
2. Совместимость с автомобилем
Важно убедиться, что выбранный генератор совместим с моделью Камаз 5320. Обратите внимание на крепежные элементы, размеры и расположение выводов. Генераторы могут отличаться по конструкции, и установка несовместимого устройства может привести к проблемам с монтажом и работой системы. Рекомендуется выбирать генераторы, рекомендованные производителем или сертифицированные для использования на данной модели.
3. Качество и надежность
Качество генератора играет ключевую роль в его долговечности и надежности. При выборе стоит обратить внимание на производителей с хорошей репутацией и положительными отзывами. Генераторы от известных брендов, таких как Bosch, Valeo или аналогичные, обычно имеют более высокое качество и гарантии. Также стоит проверить наличие сертификатов и соответствие стандартам.
4. Условия эксплуатации
Условия, в которых будет эксплуатироваться Камаз 5320, также влияют на выбор генератора. Если автомобиль будет использоваться в тяжелых условиях (например, в условиях повышенной запыленности, влаги или экстремальных температур), стоит рассмотреть генераторы с повышенной защитой от внешних факторов. Некоторые модели могут иметь специальные уплотнения и защитные покрытия, что увеличивает их срок службы.
5. Обслуживание и ремонт
При выборе генератора также стоит учитывать возможность его обслуживания и ремонта. Некоторые модели могут иметь сложную конструкцию, что затрудняет доступ к внутренним компонентам. Рекомендуется выбирать генераторы, для которых доступны запасные части и услуги по ремонту. Это поможет сократить время простоя автомобиля в случае поломки.
6. Стоимость
Цена генератора может варьироваться в зависимости от производителя, мощности и дополнительных функций. Не стоит экономить на качестве, однако и переплачивать за ненужные функции тоже нецелесообразно. Определите свой бюджет и постарайтесь найти оптимальное соотношение цены и качества. Также стоит учитывать, что более дорогие модели могут иметь более длительный срок службы и меньшие затраты на обслуживание.
Следуя данным рекомендациям, вы сможете выбрать генератор, который будет надежно работать на вашем Камаз 5320, обеспечивая бесперебойное питание всех электрических систем и устройств. Правильный выбор генератора — это залог долгой и эффективной эксплуатации вашего автомобиля.
Совместимость с различными моделями
Генератор Камаз 5320 является важным элементом электрической системы автомобиля, обеспечивая зарядку аккумулятора и питание всех электрических компонентов. Однако, при необходимости замены или установки нового генератора, важно учитывать совместимость с различными моделями Камаз, так как не все генераторы подходят для всех автомобилей этой марки.
Камаз 5320, как и другие модели, имеет свои особенности в конструкции и характеристиках генератора. Важно знать, что генераторы могут отличаться по мощности, типу крепления, а также по количеству выводов и их расположению. Наиболее распространенные генераторы для Камаз 5320 имеют мощность от 24 до 28 Вт и могут быть как щеточными, так и бесщеточными.
При выборе генератора для замены необходимо учитывать следующие аспекты:
- Модель автомобиля: Генераторы, используемые на Камаз 5320, могут не подойти для других моделей, таких как Камаз 5410 или Камаз 65115, из-за различий в креплении и электрических характеристиках.
- Год выпуска: С течением времени производитель мог вносить изменения в конструкцию генераторов, поэтому важно уточнять год выпуска автомобиля при поиске совместимого генератора.
- Тип генератора: Как уже упоминалось, генераторы могут быть щеточными и бесщеточными. Щеточные генераторы требуют регулярного обслуживания, в то время как бесщеточные более надежны и долговечны.
- Электрические характеристики: Необходимо учитывать напряжение и ток, которые выдает генератор. Для Камаз 5320 оптимальным является генератор с выходным напряжением 24 В и током не менее 60 А.
Для проверки совместимости генератора с вашим автомобилем рекомендуется обратиться к технической документации или консультироваться с профессионалами. Также стоит учитывать, что некоторые автосервисы могут предлагать адаптированные решения, которые позволят установить генератор от другой модели, но это может потребовать дополнительных затрат и времени.
В заключение, правильный выбор генератора для Камаз 5320 требует внимательного подхода и учета всех вышеперечисленных факторов. Это поможет избежать проблем с электрической системой автомобиля и обеспечит его надежную работу на протяжении долгого времени.
Обслуживание и уход за генератором
Обслуживание генератора Камаз 5320 является важной частью его эксплуатации, так как от состояния этого устройства зависит надежность работы всего автомобиля. Генератор отвечает за выработку электрической энергии, необходимой для питания всех электрических систем автомобиля, включая стартер, освещение и различные электронные устройства. Правильный уход за генератором поможет избежать его поломок и продлить срок службы.
Регулярная проверка состояния генератора
Первым шагом в обслуживании генератора является регулярная проверка его состояния. Необходимо периодически осматривать генератор на наличие механических повреждений, коррозии и утечек. Важно обратить внимание на крепления генератора: они должны быть надежно затянуты, чтобы избежать вибраций, которые могут привести к повреждению.
Проверка ремня генератора
Ремень генератора также требует внимания. Он должен быть в хорошем состоянии, без трещин и износа. Проверьте натяжение ремня: он не должен быть слишком слабым или слишком тугим. Оптимальное натяжение позволит избежать проскальзывания и перегрева генератора. Если ремень изношен, его следует заменить.
Очистка генератора
Генератор следует очищать от грязи и пыли, которые могут накапливаться на его поверхности. Для этого используйте мягкую щетку или тряпку. Избегайте попадания воды на электрические соединения, чтобы не вызвать короткое замыкание. Если на генераторе есть следы коррозии, их следует удалить с помощью специальных средств для очистки металла.
Проверка электрических соединений
Электрические соединения генератора должны быть надежными и чистыми. Проверьте контакты на наличие окисления или загрязнений. Если вы обнаружите окисление, очистите контакты с помощью специального средства или наждачной бумаги. Убедитесь, что все соединения хорошо затянуты, чтобы избежать потери электрического контакта.
Тестирование генератора
Для проверки работоспособности генератора можно использовать мультиметр. Измерьте напряжение на выходе генератора при работающем двигателе. Оно должно находиться в пределах 13.5-14.5 В. Если напряжение ниже, это может указывать на проблемы с генератором или его компонентами.
Замена генератора
Если генератор вышел из строя и не подлежит ремонту, его необходимо заменить. При замене важно выбрать качественный аналог, который соответствует техническим характеристикам оригинального устройства. Установка нового генератора должна проводиться с соблюдением всех рекомендаций производителя, чтобы избежать дальнейших проблем.
Соблюдение этих простых рекомендаций по обслуживанию генератора Камаз 5320 поможет обеспечить его надежную работу и избежать дорогостоящих ремонтов в будущем. Регулярная диагностика и уход за генератором — залог долгой и бесперебойной эксплуатации вашего автомобиля.
Частота и методы профилактических проверок
Профилактические проверки генератора Камаз 5320 являются важной частью его обслуживания и позволяют предотвратить возможные неисправности, которые могут привести к поломке или снижению эффективности работы автомобиля. Регулярные проверки помогают поддерживать генератор в хорошем состоянии и обеспечивают его надежную работу в любых условиях.
Рекомендуется проводить профилактические проверки генератора не реже одного раза в 5000 километров пробега или каждые 6 месяцев, в зависимости от того, что наступит раньше. В условиях интенсивной эксплуатации, например, при частых поездках по сложным маршрутам или в неблагоприятных погодных условиях, частоту проверок следует увеличить до 3000 километров или раз в 3 месяца.
Основные методы профилактических проверок включают:
- Визуальный осмотр: Регулярно проверяйте генератор на наличие видимых повреждений, трещин, коррозии и утечек. Обратите внимание на состояние проводов и соединений, а также на крепления генератора.
- Проверка натяжения ремня: Убедитесь, что ремень генератора правильно натянут. Слишком слабый или слишком натянутый ремень может привести к снижению эффективности работы генератора и его быстрому износу.
- Измерение выходного напряжения: С помощью мультиметра проверьте выходное напряжение генератора. Оно должно находиться в пределах 13,5-14,5 В при работающем двигателе. Если напряжение ниже или выше этих значений, это может указывать на неисправность генератора или регулятора напряжения.
- Проверка состояния щеток: Щетки генератора должны быть в хорошем состоянии и иметь достаточную длину. Износ щеток может привести к снижению выходного напряжения и нестабильной работе генератора.
- Тестирование диодов: Проверьте диоды на наличие короткого замыкания или обрыва. Для этого можно использовать тестер или мультиметр в режиме проверки диодов.
Кроме того, рекомендуется проводить более глубокие проверки генератора каждые 20 000 километров пробега, включая снятие генератора для проверки его внутренних компонентов, таких как подшипники и обмотки. Это позволит выявить потенциальные проблемы на ранней стадии и избежать серьезных поломок.
Не забывайте также о необходимости замены масла и фильтров в двигателе, так как это напрямую влияет на работу генератора. Регулярное обслуживание автомобиля в целом способствует долговечности генератора и его эффективной работе.
Следуя этим рекомендациям и проводя профилактические проверки, вы сможете значительно продлить срок службы генератора Камаз 5320 и обеспечить его надежную работу в любых условиях.
Замена генератора: пошаговая инструкция
Замена генератора на Камазе 5320 — это процесс, который требует внимательности и аккуратности. Ниже представлена пошаговая инструкция, которая поможет вам выполнить эту задачу без лишних затруднений.
Шаг 1: Подготовка к замене
Перед началом работы убедитесь, что у вас есть все необходимые инструменты и запасные части. Вам понадобятся:
- Новый генератор, совместимый с моделью Камаз 5320;
- Набор ключей и отверток;
- Изолента и термоусадочные трубки;
- Перчатки и защитные очки для безопасности.
Также рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания и других электрических проблем.
Шаг 2: Снятие старого генератора
1. Откройте капот и найдите генератор. Он расположен на передней части двигателя.
2. Отсоедините отрицательный провод от аккумулятора, чтобы предотвратить случайное замыкание.
3. Снимите ремень генератора. Для этого ослабьте натяжитель ремня и аккуратно снимите его с шкива генератора.
4. Отсоедините все электрические разъемы от генератора. Обратите внимание на их расположение, чтобы правильно подключить новый генератор.
5. Открутите крепежные болты, которые фиксируют генератор на месте. Обычно их два или три, в зависимости от конструкции.
6. Аккуратно извлеките старый генератор из монтажного места.
Шаг 3: Установка нового генератора
1. Установите новый генератор на место старого, убедившись, что он правильно зафиксирован.
2. Закрепите генератор с помощью болтов, которые вы ранее сняли. Убедитесь, что они надежно затянуты.
3. Подключите электрические разъемы к новому генератору, следуя запомненной схеме подключения.
4. Установите ремень генератора на шкив, убедившись, что он правильно расположен и не перекручен.
5. Настройте натяжение ремня, чтобы он не был слишком тугим или слишком свободным.
Шаг 4: Проверка работоспособности
1. Подключите отрицательный провод к аккумулятору.
2. Запустите двигатель и проверьте работу нового генератора. Убедитесь, что на приборной панели не горят предупреждающие лампочки.
3. Проверьте напряжение на выходе генератора с помощью мультиметра. Оно должно находиться в пределах 13.5-14.5 В при работающем двигателе.
4. Если все работает корректно, закройте капот и завершите замену.
Заключение
Замена генератора на Камазе 5320 — это задача, которую можно выполнить самостоятельно, следуя данной инструкции. Однако, если у вас возникли сомнения или трудности, рекомендуется обратиться к специалистам для диагностики и замены генератора.
