Генераторы серии W, устанавливаемые на грузовики КАМАЗ, играют ключевую роль в обеспечении надежного электроснабжения автомобиля. В данной статье мы предлагаем полную инструкцию по устройству, ремонту и регулировке этих генераторов, что поможет владельцам и механикам эффективно устранять неисправности и поддерживать работоспособность электрооборудования. Вы найдете схемы подключения, коды ошибок и рекомендации по диагностике, что сделает процесс ремонта более понятным и доступным.
Конструктивные особенности и схема подключения
Генераторы серии W, устанавливаемые на дизельные двигатели КАМАЗ-740, соответствуют стандартам Евро-2, Евро-3 и более современным. Это синхронные машины с самовозбуждением и интегрированным полупроводниковым регулятором напряжения.
Основное отличие от устаревших моделей заключается в отсутствии контактных щеток. Ток передается на ротор с помощью бесконтактной системы через вращающийся выпрямительный блок.
Внутри корпуса находятся статор с трехфазной обмоткой, ротор с обмоткой возбуждения и два выпрямительных моста: один основной (силовой) и второй дополнительный, предназначенный для питания обмотки возбуждения.
Электронный регулятор напряжения (Я112М или его аналоги) надежно закреплен на задней крышке и герметично закрыт, что упрощает его замену. Однако диагностика без демонтажа узла становится достаточно сложной задачей.
Маркировка выводов и их назначение
Для корректной диагностики важно точно понимать назначение контактов на разъеме генератора. «Прозвонка» мультиметром без предварительной подготовки может привести к ошибочным результатам.
На задней крышке генератора обычно располагается разъем с двумя или тремя контактами, маркировка которых стандартизирована для большинства моделей.
Контакт D+ (или 61 по старой схеме) предназначен для подключения индикаторной лампы разряда аккумулятора и подачи начального напряжения для возбуждения.
Контакт W (или SC) используется для подключения тахометра и счетчика моточасов; с него поступает сигнал частоты вращения ротора.
Массивный болт B+ (или 30) является силовым выводом, который передает выработанный ток в бортовую сеть через предохранитель.
Ниже представлена таблица соответствия выводов для различных модификаций генераторов, устанавливаемых на КАМАЗ.
| Маркировка на корпусе | Функция вывода | Цвет провода (стандарт) |
|---|---|---|
| B+ (30) | Силовой выход (+) | Красный / Оранжевый |
| D+ (61) | Контрольная лампа / Возбуждение | Коричневый / Зеленый |
| W (SC) | Тахометр (фаза) | Серый / Коричневый |
При проверке мультиметром между массой и выводом D+ не должно быть прямого короткого замыкания, так как там находится диодная цепь.
Появление постоянного напряжения на выводе D+ при неработающем двигателе указывает на пробой диодов дополнительного выпрямительного моста.
| Операция | Описание | Необходимые инструменты |
|---|---|---|
| Проверка напряжения | Измерение выходного напряжения генератора | Мультиметр |
| Регулировка натяжения ремня | Установка правильного натяжения ремня | Гаечный ключ, натяжитель ремня |
| Замена щеток | Снятие старых щеток и установка новых | Отвертка, новые щетки |
| Проверка подшипников | Осмотр и проверка состояния подшипников | Специальный инструмент для проверки |
| Тестирование на стенде | Проверка работы генератора под нагрузкой | Стенд для тестирования генераторов |
Интересные факты
Вот несколько интересных фактов о ремонте и регулировке генераторов серии W на КАМАЗ:
Устойчивость к нагрузкам: Генераторы серии W на КАМАЗ разработаны с учетом работы в сложных условиях, включая высокие температуры и пыльные среды. Это делает их особенно надежными для использования в тяжелых грузовиках, которые часто эксплуатируются в сложных климатических условиях.
Регулировка напряжения: В генераторах серии W используется автоматическая система регулировки напряжения, что позволяет поддерживать стабильное выходное напряжение даже при изменении нагрузки. Это особенно важно для обеспечения надежной работы электрооборудования автомобиля.
Легкость в обслуживании: Конструкция генераторов серии W позволяет проводить их ремонт и регулировку без необходимости полного снятия с автомобиля. Это значительно сокращает время на обслуживание и снижает затраты на ремонт, что особенно важно для владельцев коммерческого транспорта.
Диагностика неисправностей без снятия генератора
Перед началом демонтажа устройства важно определить источник неисправности, исключив обрыв проводов и поломку аккумулятора.
На практике многие проблемы можно решить, проверив натяжение приводного ремня и состояние электрических контактов, без необходимости замены генератора.
Для начальной диагностики вам понадобится мультиметр, способный измерять постоянный ток и напряжение, а также контрольная лампа.
Проверка натяжения ремня и механической части
Слабое натяжение ремня — одна из основных причин недостаточной зарядки, особенно зимой, когда нагрузка на электрическое оборудование максимальна.
Проверку натяжения следует проводить при выключенном двигателе. Для этого надавите большим пальцем на центральную часть самой длинной ветви ремня между шкивами.
Оптимальный прогиб ремня для генераторов КАМАЗ серии W составляет 10–15 мм при усилии 10 кгс (примерно 10-12 мм при нажатии рукой).
Если ремень проскальзывает, слышен свист, а напряжение в сети падает при включении фар, это сигнализирует о необходимости регулировки натяжного устройства.
Слишком сильное натяжение ремня также опасно, так как может привести к быстрому износу подшипников ротора и деформации вала.
Если во время работы генератора наблюдаются вибрации или гудение, это может указывать на износ подшипников. В таком случае требуется срочное вмешательство, чтобы избежать заклинивания ротора.
Электрическая проверка цепи возбуждения
Если лампа разряда не загорается при включении зажигания (до старта двигателя), это может указывать на разрыв цепи возбуждения или перегоревшую лампу.
Важно проверить предохранитель в монтажном блоке, отвечающий за цепь генератора, а также целостность провода, соединяющего его с разъемом D+.
При включенном зажигании на контакте D+ должно быть напряжение бортовой сети (примерно 12 В от аккумулятора).
Если на этом контакте отсутствует напряжение, а проводка и аккумулятор исправны, это часто свидетельствует о неисправности регулятора напряжения или обрыве обмотки ротора.
Для быстрой проверки работоспособности генератора выполните следующий алгоритм:
- Запустите двигатель и дайте ему поработать на средних оборотах.
- Включите фары дальнего света для создания нагрузки.
- Измерьте напряжение на клеммах аккумулятора: оно должно быть в пределах 13.8–14.5 В.
- Если напряжение ниже 13 В, это означает, что генератор не выдает ток или диод пробит.
- Если напряжение превышает 15 В, это указывает на неисправность регулятора напряжения (перезаряд).
Разборка, дефектовка и замена щеточного узла
Хотя генераторы серии W обычно называются бесщеточными, в их конструкции есть щеточный механизм. Он обеспечивает подачу электричества на контактные кольца ротора и требует замены со временем.
Чтобы получить доступ к внутренним элементам генератора, сначала отключите клеммы аккумулятора, а затем выполните демонтаж устройства.
Демонтаж производится отворачиванием гайки на регулировочной планке и снятием ремня. Затем отсоедините силовые провода и разъемы.

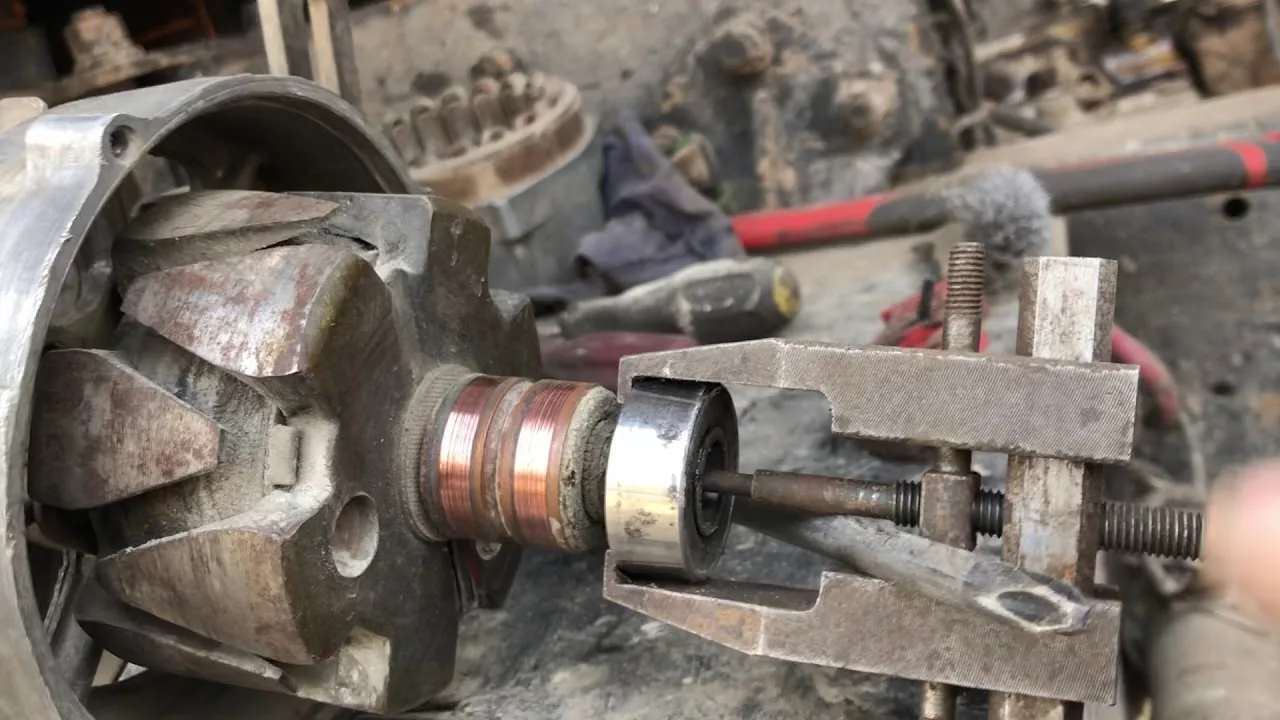

Порядок разборки генератора
После демонтажа двигателя очистите корпус от загрязнений и масла, чтобы предотвратить попадание абразивных частиц внутрь во время разборки.
Снимите защитный пластиковый кожух на задней части генератора, открутив соответствующие винты.
Отвинтите гайку, крепящую вывод B+, и уберите изолирующую втулку. Затем открутите четыре болта, соединяющие переднюю и заднюю крышки.
Осторожно разделите крышки, избегая повреждения проводов обмотки статора, и извлеките ротор вместе с подшипниками.
Проведите визуальный осмотр обмотки статора: она должна быть свободна от почернений, следов перегрева и механических повреждений лакового покрытия.
Дефектовка и замена регулятора напряжения
Регулятор напряжения Я112М и его модификации устанавливаются на задней крышке с помощью трех винтов и подключаются к щеткодержателю.
Основным признаком неисправности регулятора является колебание напряжения заряда или его полное отсутствие, если механическая часть устройства работает исправно.
Для замены регулятора нужно открутить три винта крепления и отсоединить проводную колодку, соединенную с щетками.
При установке нового регулятора важно убедиться, что щетки свободно перемещаются в направляющих и выступают из корпуса не менее чем на 5 мм.
В таблице ниже представлены ключевые параметры для проверки компонентов генератора.
| Элемент | Параметр проверки | Нормальное значение |
|---|---|---|
| Обмотка ротора | Сопротивление | 2.3 – 2.7 Ом |
| Диоды моста | Проводимость | Односторонняя (диод) |
| Подшипники | Люфт/Шум | Отсутствует |
Проверка диодов в выпрямительном блоке выполняется с помощью мультиметра в режиме прозвонки.
В одном направлении диод должен показывать сопротивление (звониться), а в другом — быть заблокированным (показывать бесконечность).
Если диод звонится в обе стороны, это свидетельствует о его пробое, а если ни в одну — о разрыве.
Типичные ошибки и рекомендации по эксплуатации
Некорректное обслуживание системы зарядки может привести к повторным неисправностям вскоре после ремонта.
Соблюдение простых рекомендаций по эксплуатации значительно увеличивает срок службы генератора серии W.
Регулярная мойка двигателя должна проводиться осторожно, чтобы избежать попадания воды в подшипники и разъемы генератора.
Ниже представлены распространенные ошибки при обслуживании:
- Игнорирование состояния ремня — попытка отрегулировать натяжение вместо замены изношенного ремня приводит к постоянному недозаряду.
- «Прикуривание» на работающем двигателе — скачки напряжения при подключении пускового устройства к работающему мотору могут повредить электронику.
- Использование неоригинальных запчастей — недорогие регуляторы напряжения часто не обеспечивают стабильный диапазон 14.2 В, что может привести к кипению электролита.
- Нарушение полярности при замене аккумулятора — даже кратковременное подключение «минуса» к «плюсу» меняет полярность диодов, превращая генератор в нагрузку.
Своевременная замена изношенных деталей, таких как подшипники и щетки, обойдется значительно дешевле, чем покупка нового генератора в сборе.
При приобретении запчастей важно обращать внимание на маркировку и производителя, отдавая предпочтение проверенным брендам, которые поставляют продукцию на конвейер КАМАЗ.
Обеспечение надежности системы энергоснабжения
Надежная работа генератора серии W на КАМАЗ — результат системного подхода к обслуживанию электрических систем.
Знание принципов работы бесщеточных систем и умение выполнять базовую диагностику помогают избежать простоев техники.
Регулярный визуальный осмотр, проверка натяжения ремня и измерение напряжения на клеммах аккумулятора — обязательные процедуры при каждом техническом обслуживании.
Использование качественных запасных частей и соблюдение норм электробезопасности при выполнении работ обеспечивают длительный срок службы электрооборудования грузовика.
В условиях современной логистики, где каждый час простоя может привести к финансовым потерям, исправный генератор становится ключевым элементом надежности транспортного средства.
Техническое обслуживание генератора
Техническое обслуживание генератора серии W на КАМАЗ является важной частью общего ухода за автомобилем. Генератор отвечает за выработку электрической энергии, необходимой для работы всех электрических систем автомобиля, включая стартер, освещение и различные электронные устройства. Регулярное обслуживание генератора позволяет предотвратить его неисправности и продлить срок службы.
Первым шагом в техническом обслуживании генератора является визуальный осмотр. Необходимо проверить наличие механических повреждений, коррозии и утечек масла. Особое внимание стоит уделить состоянию проводов и соединений, так как поврежденные или окисленные контакты могут привести к плохой работе генератора.
Следующим этапом является проверка натяжения ремня генератора. Ремень должен быть натянут правильно: слишком слабое натяжение может привести к проскальзыванию, а слишком сильное — к быстрому износу подшипников генератора. Для проверки натяжения ремня можно использовать специальный инструмент или просто нажать на него пальцем. Если ремень прогибается более чем на 1 см, его необходимо подтянуть или заменить.
Также важно проверить состояние щеток и коллекторов генератора. Щетки должны быть чистыми и не иметь значительного износа. Если их длина меньше 5 мм, их следует заменить. Коллектор должен быть гладким и чистым, без следов износа и повреждений. Если на коллекторе имеются глубокие борозды или следы перегрева, его необходимо отшлифовать или заменить.
Проверка диодов и регулятора напряжения также является важной частью обслуживания. Для этого можно использовать мультиметр. При исправной работе генератора напряжение на выходе должно находиться в пределах 13,5-14,5 В при работающем двигателе. Если напряжение ниже или выше этих значений, это может указывать на неисправность регулятора или диодов.
Необходимо также следить за состоянием охлаждающей системы генератора. Перегрев может привести к серьезным повреждениям. Убедитесь, что вентиляционные отверстия не заблокированы, и что генератор не подвергается воздействию высоких температур.
Регулярная замена масла и фильтров в двигателе также влияет на работу генератора. Загрязненное масло может привести к перегреву и быстрому износу деталей. Рекомендуется проводить замену масла каждые 10-15 тысяч километров пробега.
В заключение, техническое обслуживание генератора серии W на КАМАЗ включает в себя регулярные проверки, чистку и замену изношенных деталей. Это позволит избежать серьезных поломок и обеспечит надежную работу электрической системы автомобиля на протяжении длительного времени.
Регулярные проверки и профилактика
Регулярные проверки и профилактика генератора серии W на КАМАЗ являются важными аспектами его надежной работы и долговечности. Генератор, как ключевой элемент электрической системы автомобиля, отвечает за зарядку аккумулятора и обеспечение электроэнергией всех электрических компонентов. Поэтому его исправное состояние напрямую влияет на общую работоспособность транспортного средства.
Первым шагом в профилактике генератора является визуальный осмотр. Необходимо проверять наличие механических повреждений, коррозии и утечек. Особое внимание следует уделить состоянию проводки и соединений, так как они могут подвергаться износу и окислению. Важно убедиться, что все контакты надежно закреплены и не имеют признаков коррозии.
Следующий этап — проверка натяжения ремня генератора. Неправильное натяжение может привести к снижению эффективности работы генератора и его преждевременному износу. Ремень должен быть натянут в соответствии с рекомендациями производителя, а также не иметь трещин и других повреждений. В случае необходимости, ремень следует заменить.
Также стоит регулярно проверять выходное напряжение генератора. Для этого можно использовать мультиметр. Нормальное напряжение на выходе генератора должно находиться в пределах 13,5-14,5 В при работающем двигателе. Если напряжение ниже или выше указанных значений, это может свидетельствовать о неисправности генератора или его компонентов.
Не менее важным аспектом является проверка подшипников генератора. Износ подшипников может привести к повышенному шуму и вибрации, что в свою очередь может вызвать дополнительные повреждения. При обнаружении признаков износа подшипники следует заменить.
Профилактические работы также включают в себя очистку генератора от загрязнений и пыли. Это поможет избежать перегрева и улучшит теплоотвод. Для очистки рекомендуется использовать сжатый воздух или мягкую щетку, избегая попадания влаги внутрь устройства.
Наконец, стоит отметить, что регулярная профилактика генератора должна проводиться в соответствии с графиком технического обслуживания, установленным производителем. Это позволит не только продлить срок службы генератора, но и избежать серьезных поломок, которые могут привести к дорогостоящему ремонту и простоям автомобиля.
Советы по выбору запчастей для генератора
При ремонте и регулировке генератора серии W на КАМАЗ важным аспектом является правильный выбор запчастей. Качество и совместимость деталей напрямую влияют на эффективность работы генератора и его долговечность. Ниже представлены рекомендации, которые помогут вам сделать правильный выбор.
1. Оригинальные запчасти vs. аналоги
При выборе запчастей для генератора стоит рассмотреть вопрос оригинальности. Оригинальные детали, как правило, имеют более высокое качество и гарантируют надежную работу. Однако они могут быть дороже. Аналоги могут быть более доступными по цене, но важно выбирать проверенные бренды, чтобы избежать проблем с совместимостью и качеством.
2. Проверка совместимости
Перед покупкой запчастей обязательно проверьте их совместимость с вашим генератором. Для этого можно обратиться к технической документации или консультироваться с продавцом. Неправильный выбор деталей может привести к поломкам и дополнительным затратам на ремонт.
3. Изучение отзывов
Перед покупкой запчастей полезно ознакомиться с отзывами других пользователей. Это поможет вам понять, насколько качественными и надежными являются выбранные вами детали. Обратите внимание на отзывы о конкретных брендах и моделях запчастей.
4. Учет условий эксплуатации
При выборе запчастей важно учитывать условия эксплуатации генератора. Если генератор будет работать в тяжелых условиях (высокие температуры, повышенная влажность, пыль), стоит обратить внимание на детали, которые специально разработаны для таких условий. Это может повысить срок службы генератора и снизить вероятность поломок.
5. Консультация с профессионалами
Если у вас возникают сомнения в выборе запчастей, не стесняйтесь обращаться за помощью к профессионалам. Механики и специалисты по ремонту генераторов могут дать ценные советы и рекомендации, основанные на их опыте. Это поможет избежать ошибок и сэкономить время и деньги.
6. Сравнение цен
Перед покупкой запчастей рекомендуется сравнить цены в разных магазинах и на различных онлайн-платформах. Это поможет вам найти наиболее выгодное предложение. Однако не стоит гнаться за низкой ценой в ущерб качеству.
Следуя этим рекомендациям, вы сможете выбрать качественные и надежные запчасти для генератора серии W на КАМАЗ, что обеспечит его долгую и бесперебойную работу.
Общие рекомендации по ремонту электрического оборудования
Ремонт и регулировка генератора серии W на КАМАЗ требует внимательного подхода и соблюдения определенных рекомендаций, чтобы обеспечить надежную работу электрического оборудования. Ниже приведены основные аспекты, которые следует учитывать при проведении ремонта.
1. Подготовка к ремонту: Перед началом работ необходимо отключить аккумуляторные батареи, чтобы избежать короткого замыкания и повреждения электрических компонентов. Также рекомендуется подготовить рабочее место, обеспечив достаточное освещение и доступ к необходимым инструментам.
2. Диагностика неисправностей: Прежде чем приступить к ремонту, важно провести диагностику генератора. Для этого можно использовать мультиметр для проверки напряжения на выходе генератора, а также проверить состояние щеток, роторов и статоров. Если генератор не выдает напряжение, возможно, проблема кроется в обрыве проводов или неисправности регулятора напряжения.
3. Замена щеток: Щетки генератора являются одним из наиболее подверженных износу компонентов. При их замене следует убедиться, что новые щетки соответствуют оригинальным по размеру и материалу. Установка производится с учетом правильной ориентации, чтобы избежать неправильного контакта с коллектором.
4. Проверка и замена подшипников: Подшипники генератора также могут вызывать шум и вибрацию при работе. Их следует проверять на наличие люфта и износа. Если подшипники изношены, их необходимо заменить, предварительно сняв генератор с автомобиля и разобрав его корпус.
5. Регулировка натяжения ремня: Правильное натяжение ремня генератора критически важно для его работы. Слишком слабый ремень может проскальзывать, а слишком натянутый — вызывать износ подшипников. Рекомендуется проверять натяжение ремня на каждом ТО и регулировать его при необходимости.
6. Проверка электрических соединений: Все электрические соединения должны быть надежными и чистыми. Коррозия или ослабление контактов могут привести к плохой работе генератора. Рекомендуется периодически проверять состояние клемм и проводов, очищая их от загрязнений и окислов.
7. Тестирование после ремонта: После завершения всех работ необходимо провести тестирование генератора. Это включает в себя проверку выходного напряжения под нагрузкой и отсутствие посторонних шумов. Если все параметры в норме, генератор можно устанавливать обратно на автомобиль.
Соблюдение этих рекомендаций поможет обеспечить долгую и надежную работу генератора серии W на КАМАЗ, минимизируя риск возникновения неисправностей и увеличивая срок службы электрического оборудования.
