Гитара делителя КамАЗ и ее регулировка и ремонт

В данной статье мы подробно рассмотрим устройство, регулировку и ремонт гитары делителя передач КамАЗ, что является важным аспектом для поддержания работоспособности и надежности вашего автомобиля. Правильная настройка и устранение неисправностей в этом узле обеспечивают плавное переключение передач и предотвращают возможные поломки, что в свою очередь способствует увеличению срока службы трансмиссии. Мы предоставим полную инструкцию, включая схемы, рекомендации по регулировке зазоров, устранению утечек воздуха и замене уплотнений, что позволит вам выполнить все работы своими руками и сэкономить на сервисе.

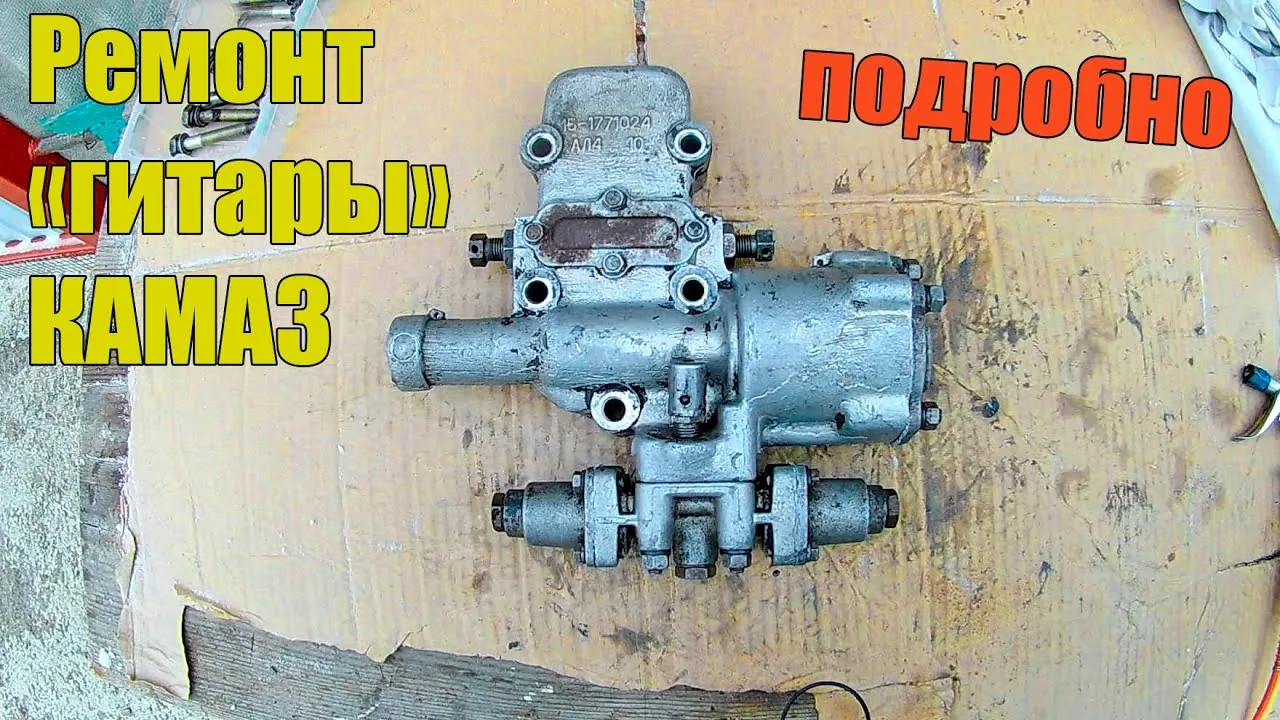

Конструктивные особенности и принцип работы клапана

Гитара делителя представляет собой сложный пневматический распределительный клапан, установленный на боковой стороне корпуса делителя передач.

Устройство состоит из литого алюминиевого корпуса, внутри которого расположены каналы для воздуха, золотник, пружины и система уплотнений.

Эффективность механизма зависит от положения рычага переключения передач в кабине водителя и состояния системы подачи воздуха.

При перемещении рычага в положение «высокая» или «низкая» передача механический толкатель воздействует на шток клапана, изменяя положение золотника внутри корпуса.

Схема воздушных потоков и золотниковый механизм

Золотниковый механизм внутри гитары распределяет потоки сжатого воздуха, направляя его в переднюю или заднюю полость пневмоцилиндра делителя.

В нейтральном положении клапан блокирует подачу воздуха к исполнительным устройствам, что позволяет зафиксировать выбранную передачу.

Сжатый воздух из ресивера поступает во входной патрубок клапана, где проходит первичную фильтрацию и подготовку перед дальнейшим распределением.

Важно отметить, что герметичность золотниковой пары является ключевым параметром для поддержания давления в системе.

Если уплотнительные кольца золотника изнашиваются, воздух может перетекать из одной полости в другую или выходить в атмосферу. Это может привести к невозможности включения передачи или к самопроизвольному выбиванию.

⚠️ Внимание: Прежде чем приступать к работам с пневматической системой, обязательно сбросьте давление из ресиверов. Нахождение под давлением может вызвать травмы или неконтролируемое движение механизмов.

Схема работы включает четкую последовательность: сигнал от рычага -> смещение золотника -> открытие рабочего канала -> движение поршня делителя -> включение шестерни.

Любая задержка на этапе смещения золотника может привести к запоздалому включению передачи, что особенно заметно при активной езде.

Для лучшего понимания структуры компонентов можно обратиться к следующей таблице:

Компонент	Функция	Типичные неисправности
Золотник	Распределение потоков воздуха	Износ резинок, задиры
Пружина возврата	Возврат в нейтральное положение	Просадка или поломка витков
Корпус	Основная структура и каналы	Трещины, коррозия в каналах

Интересные факты

Вот несколько интересных фактов о ремонте и регулировке гитары делителя передач КамАЗ:

1. Уникальная конструкция: Гитара делителя передач КамАЗ имеет уникальную конструкцию, которая позволяет эффективно распределять крутящий момент между осями. Это делает ее важным элементом трансмиссии, обеспечивая надежность и долговечность работы автомобиля.

2. Регулировка зазоров: В процессе ремонта и регулировки гитары делителя передач особое внимание уделяется зазорам между шестернями. Неправильные зазоры могут привести к повышенному износу и шуму в трансмиссии, поэтому точная регулировка является ключевым моментом для обеспечения плавной работы.

3. Использование специализированного оборудования: Для ремонта и регулировки гитары делителя передач часто используется специализированное оборудование, такое как стенды для проверки и регулировки. Это позволяет точно диагностировать проблемы и проводить качественный ремонт, что особенно важно для тяжелых грузовиков, таких как КамАЗ, которые работают в сложных условиях.

Диагностика неисправностей пневматического распределителя

Диагностика работоспособности гитары делителя начинается с прослушивания пневматической системы при работающем двигателе.

Опытный водитель или механик может определить характер утечки по звуку, исходящему от вырывающегося воздуха.

Проблемы чаще всего проявляются в виде постоянного шипения из области делителя передач, даже если рычаг неподвижен.

Это может указывать на нарушение герметичности уплотнений или механические повреждения корпуса.

Также стоит обратить внимание на скорость переключения передач: если процесс занимает заметное время, возможно, пропускная способность каналов снижена из-за загрязнений.

Симптомы утечек и механических повреждений

Основным признаком неисправности является снижение давления в пневмосистеме при попытке переключения.

Если манометры фиксируют резкое падение давления во время работы с делителем, это указывает на проблему в узле.

Часто передача активируется только при резком движении рычага, что свидетельствует о залипании золотника.

Визуальный осмотр может выявить маслянистые подтёки вокруг корпуса клапана, что указывает на неисправность манжет.

Механические повреждения, такие как трещины на корпусе, встречаются реже, но требуют полной замены узла.

Для точного выявления места утечки используйте мыльный раствор, который нужно нанести на стыки и соединения клапана.

Появление пузырьков укажет на участок разгерметизации.

Если воздух выходит из-под штока, необходимо заменить уплотнительные кольца штока.

В некоторых случаях проблема может быть не в самой системе, а в подводящих магистралях или тройниках.

Поэтому комплексная проверка всей пневмолинии является обязательным этапом диагностики.

1. Запустите двигатель и дождитесь, пока воздух в системе достигнет рабочего давления.
2. Попросите помощника переключать делитель, пока вы прислушиваетесь к области клапана.
3. Определите источник звука: корпус, штоки или места соединений.
4. Проверьте целостность подводящих трубок на наличие заломов.

Технология разборки и замены уплотнительных элементов

Ремонт делителя гитары КамАЗ обычно заключается в замене комплекта запчастей, который включает необходимые манжеты, кольца и пружины.

Этот процесс требует аккуратности и чистоты, так как даже небольшая песчинка, попавшая в клапан, может привести к его повторному выходу из строя.

Перед началом работ важно снять узел с коробки передач, предварительно отсоединив все пневматические трубопроводы.

Рекомендуется отметить трубки маркером или схемой, чтобы избежать путаницы при сборке и правильно соединить входы и выходы.

Разборка должна проводиться на чистом верстаке с использованием подходящего инструмента.

Порядок демонтажа и дефектовки деталей

После демонтажа клапана с автомобиля необходимо провести его полную разборку.

Сначала открутите стопорные винты и извлеките штоки.

Затем аккуратно извлеките золотник с прикрепленными резиновыми манжетами.

Важно проверить внутреннюю поверхность корпуса: на ней не должно быть раковин, глубоких царапин или следов коррозии.

Если цилиндр поврежден, установка новых уплотнений не даст результата — воздух будет проходить через микродефекты металла.

Все резиноидные элементы, даже если они выглядят исправными, обязательно подлежат замене при любом вскрытии узла.

Резина со временем теряет эластичность и становится жесткой, что приводит к утечкам.

Металлические компоненты очищаются в дизельном топливе или специальном очистителе.

После очистки каналы продуваются сжатым воздухом для удаления остатков загрязнений.

Сборка осуществляется в обратном порядке разборки с обязательным смазыванием всех трущихся поверхностей.

Порядок сборки:


Смазать стенки корпуса и золотник.

Установить новые манжеты на золотник.

Аккуратно вставить золотник в корпус, избегая повреждений кромок.

Установить пружины и штоки.

Зафиксировать стопорными элементами.

Регулировка и настройка после ремонта

Корректная настройка делителя гитары — ключ к быстрому и точному переключению передач.

Главный аспект регулировки — длина штока и момент, когда клапан начинает открываться.

Ошибки в настройке могут привести к тому, что делитель не будет полностью включаться или будет заедать.

Регулировка проводится с использованием специальных винтов или шайб, в зависимости от модели клапана.

На практике процесс настройки часто требует нескольких попыток и проверок в движении.

Настройка хода штока и давления срабатывания

Ход штока должен быть достаточным для полного открытия воздушного канала, но не избыточным.

Слишком большой ход может увеличить время реакции системы и привести к неэффективному расходу воздуха.

Недостаточный ход, в свою очередь, не обеспечит необходимый поток для быстрого срабатывания пневмоцилиндра.

Для проверки настройки следует провести серию переключений при выключенном двигателе.

Звук включения должен быть четким и ясным, без затяжного шипения.

Рекомендуется также проверить функционирование клапана ограничения давления, если он предусмотрен в конструкции.

Этот компонент защищает систему от перегрузок при резких изменениях давления в ресиверах.

Если после регулировки проблема не исчезает, причина может быть в смежных узлах трансмиссии.

В таком случае потребуется более детальная диагностика всего механизма делителя.

Параметр	Норма	Допустимое отклонение
Давление в системе	6.5 - 8.0 атм	± 0.5 атм
Время срабатывания	< 0.5 сек	Без задержек

Типичные ошибки при обслуживании и эксплуатации

При ремонте гитары делителя своими руками часто возникают ошибки, которые могут свести на нет все усилия.

Одной из распространенных проблем является использование неподходящих смазочных материалов.

Обычные литиевые смазки могут разрушать резину или замерзать при низких температурах, что приводит к блокировке клапана.

Также часто не уделяется должного внимания состоянию воздушных трубопроводов, ведущих к клапану. Если в трубках остались влага или загрязнения, новый ремкомплект быстро выйдет из строя.

1. Неправильный выбор смазки — может привести к разбуханию резинок и потере их функциональности. Рекомендуется использовать только силиконовые или специализированные пневматические смазки.
2. Пренебрежение чистотой при сборке — попадание пыли или металлической стружки внутрь клапана может вызвать задиры и утечки. Сборку следует проводить в чистом помещении.
3. Чрезмерная затяжка — перетяжка винтов корпуса может привести к деформации алюминиевого корпуса или повреждению резьбы, что нарушит герметичность.
4. Отсутствие проверки смежных узлов — замена гитары без проверки пневмоцилиндра делителя может не решить проблему, если неисправность заключается в манжетах цилиндра.

⚠️ Важно: Не используйте для смазки уплотнений солидол или графитную смазку — они разрушают структуру резины и могут забивать тонкие каналы клапана.

Еще одной распространенной ошибкой является попытка отремонтировать корпус с помощью герметиков. Использование герметиков внутри пневмосистемы строго запрещено, так как они могут попасть в каналы и заблокировать работу всего делителя.

Если корпус поврежден, его следует заменить полностью. Также не стоит экономить на покупке качественного ремкомплекта от надежного производителя. Дешевые аналоги часто изготавливаются из резины низкого качества, которая теряет свою эластичность уже через несколько тысяч километров пробега.

Обеспечение долговечности системы переключения

Долговечность гитары делителя зависит не только от качества ремонта, но и от состояния пневматической системы автомобиля.

Регулярное техническое обслуживание помогает выявить потенциальные проблемы на ранних этапах.

Важно следить за тем, чтобы в систему не попадало избыточное количество масла из компрессора.

Масло, смешиваясь с пылью, образует абразивную эмульсию, которая ускоряет износ трущихся пар.

Своевременная замена воздушных фильтров и осушителей воздуха значительно увеличивает срок службы всех пневматических компонентов.

В зимний период необходимо уделять особое внимание борьбе с конденсатом.

Замерзшая влага в каналах гитары может полностью заблокировать работу делителя.

Использование спиртовых инжекторов или специальных антифризов для пневмосистемы помогает предотвратить обледенение.

При первых признаках затрудненного переключения в мороз стоит проверить систему на наличие влаги.

Профилактические осмотры перед дальними поездками должны включать проверку герметичности всех соединений.

Соблюдение этих рекомендаций поможет избежать неожиданных поломок в пути.

Гитара делителя КамАЗ — надежный узел, который при должном уходе может служить долгие годы без нареканий.

Главное — не допускать работы системы на загрязненном воздухе и использовать качественные расходные материалы при ремонте.

Квалифицированное обслуживание трансмиссии — залог безопасности и экономии на дорогостоящем ремонте в будущем.

Рекомендации по выбору запчастей и материалов

При ремонте и регулировке гитары делителя передач КамАЗ важным аспектом является правильный выбор запчастей и материалов. Это напрямую влияет на качество работы автомобиля и его долговечность. Ниже приведены рекомендации, которые помогут вам сделать правильный выбор.

1. Оригинальные запчасти vs. аналоги

При выборе запчастей для гитары делителя передач рекомендуется отдавать предпочтение оригинальным деталям, так как они разрабатываются с учетом всех технических характеристик и особенностей конструкции. Оригинальные запчасти обеспечивают надежность и долговечность работы узла. Однако, если оригинальные детали недоступны или их стоимость слишком высока, можно рассмотреть качественные аналоги от проверенных производителей. Важно тщательно изучить отзывы и репутацию компании, производящей запчасти.

2. Качество материалов

При выборе материалов для ремонта необходимо обращать внимание на их качество. Например, для замены уплотнителей и прокладок лучше использовать резинотехнические изделия, которые обладают высокой стойкостью к температурным колебаниям и агрессивным средам. Металлические детали должны быть изготовлены из высококачественной стали, что обеспечит их прочность и устойчивость к износу.

3. Совместимость запчастей

Перед покупкой запчастей необходимо убедиться в их совместимости с вашей моделью гитары делителя передач. Для этого рекомендуется сверяться с технической документацией или консультироваться с профессионалами. Неправильный выбор запчастей может привести к серьезным поломкам и дополнительным затратам на ремонт.

4. Учет условий эксплуатации

При выборе запчастей также стоит учитывать условия эксплуатации автомобиля. Если КамАЗ используется в тяжелых условиях, таких как работа на строительных площадках или в условиях повышенной влажности, необходимо выбирать более прочные и устойчивые к износу детали. Это поможет избежать частых ремонтов и продлит срок службы автомобиля.

5. Проверка на наличие сертификатов

При покупке запчастей стоит обращать внимание на наличие сертификатов качества. Это гарантирует, что детали прошли необходимые испытания и соответствуют стандартам. Не стоит экономить на качестве, так как это может привести к серьезным последствиям в будущем.

Следуя данным рекомендациям, вы сможете выбрать качественные запчасти и материалы для ремонта и регулировки гитары делителя передач КамАЗ, что обеспечит надежную и долгую эксплуатацию вашего автомобиля.

Критерии качества и совместимости компонентов

При ремонте и регулировке гитары делителя передач КамАЗ одним из важнейших аспектов является оценка качества и совместимости компонентов. Это критически важно для обеспечения надежной работы трансмиссии и предотвращения возможных поломок в будущем.

Первым критерием качества является материал, из которого изготовлены детали. Компоненты должны быть выполнены из высококачественной стали или других прочных сплавов, способных выдерживать значительные нагрузки. При выборе запчастей стоит обращать внимание на наличие сертификатов качества и соответствия стандартам, установленным для автомобильной промышленности.

Вторым важным аспектом является точность изготовления. Все детали должны быть выполнены с высокой степенью точности, чтобы обеспечить правильную посадку и функционирование. Неправильно изготовленные компоненты могут привести к износу и поломке других частей трансмиссии, что в свою очередь увеличивает затраты на ремонт.

Совместимость компонентов также играет ключевую роль. При замене деталей необходимо убедиться, что новые элементы соответствуют оригинальным спецификациям. Использование запчастей, не предназначенных для конкретной модели гитары делителя передач, может привести к неправильной работе системы и снижению ее эффективности. Рекомендуется использовать оригинальные запчасти или проверенные аналоги, которые прошли тестирование на совместимость.

Кроме того, стоит учитывать совместимость с другими системами автомобиля. Например, при замене гитары делителя передач необходимо проверить, как новые компоненты будут взаимодействовать с трансмиссией, сцеплением и другими элементами. Неправильная совместимость может вызвать вибрации, шумы и другие проблемы, которые негативно скажутся на работе автомобиля.

Не менее важным критерием является срок службы компонентов. При выборе запчастей стоит обращать внимание на отзывы и рекомендации специалистов, а также на опыт эксплуатации аналогичных деталей другими владельцами КамАЗов. Это поможет избежать приобретения некачественных или быстроизнашивающихся элементов.

В заключение, при ремонте и регулировке гитары делителя передач КамАЗ критически важно учитывать все вышеперечисленные критерии качества и совместимости компонентов. Это позволит не только обеспечить надежную работу трансмиссии, но и продлить срок службы автомобиля в целом.

Профилактическое обслуживание и уход за делителем передач

Профилактическое обслуживание и уход за делителем передач КамАЗ являются важными аспектами, которые способствуют долговечности и надежности работы данного узла. Делитель передач отвечает за распределение крутящего момента между осями и обеспечивает возможность выбора различных передаточных отношений, что особенно важно при эксплуатации автомобиля в сложных дорожных условиях.

Первым шагом в профилактическом обслуживании является регулярная проверка уровня масла в делителе передач. Масло должно быть чистым и находиться на уровне, указанном в руководстве по эксплуатации. Низкий уровень масла может привести к перегреву и износу внутренних компонентов, что в свою очередь может вызвать серьезные поломки.

Кроме того, необходимо следить за состоянием уплотнительных колец и сальников. Они предотвращают утечку масла и защищают внутренние механизмы от загрязнений. Если вы заметили утечку масла, следует немедленно заменить поврежденные элементы, чтобы избежать дальнейших проблем.

Регулярная замена масла также играет ключевую роль в профилактическом обслуживании. Рекомендуется менять масло в делителе передач каждые 30-50 тысяч километров пробега, в зависимости от условий эксплуатации. При замене масла следует использовать только те смазочные материалы, которые рекомендованы производителем, так как это обеспечивает оптимальную работу узла.

Также стоит обратить внимание на состояние зубчатых передач и других механических компонентов делителя. При наличии износа или повреждений необходимо провести их замену или ремонт. Важно помнить, что любые работы по ремонту и регулировке должны выполняться квалифицированными специалистами, так как неправильная установка или настройка может привести к серьезным последствиям.

Не менее важным аспектом является проверка и регулировка натяжения приводного ремня, если таковой имеется. Неправильное натяжение может вызвать шумы и вибрации, а также привести к преждевременному износу. Регулярная проверка и корректировка натяжения помогут избежать этих проблем.

Наконец, стоит отметить, что профилактическое обслуживание делителя передач включает в себя и визуальный осмотр на предмет наличия трещин, коррозии или других повреждений. При обнаружении таких дефектов необходимо незамедлительно принимать меры для их устранения, чтобы избежать более серьезных поломок в будущем.

Таким образом, регулярное профилактическое обслуживание и уход за делителем передач КамАЗ не только продлевают срок службы данного узла, но и обеспечивают безопасность и надежность эксплуатации автомобиля в целом.

Регулярные проверки и замены расходных материалов

Регулярные проверки и замены расходных материалов являются неотъемлемой частью обслуживания гитары делителя передач КамАЗ. Эти процедуры помогают поддерживать оптимальную работу трансмиссии и предотвращают серьезные поломки, которые могут привести к дорогостоящему ремонту.

Первым шагом в процессе обслуживания является проверка уровня масла в делителе передач. Масло выполняет несколько важных функций: оно смазывает детали, предотвращает износ и охлаждает механизмы. Рекомендуется проверять уровень масла каждые 5000 километров пробега или перед длительными поездками. Если уровень масла ниже нормы, необходимо долить его до необходимого уровня, используя рекомендованное производителем масло.

Кроме того, важно следить за состоянием масла. Оно не должно иметь посторонних примесей, таких как металлические частицы или грязь. Если масло имеет темный цвет или неприятный запах, это может свидетельствовать о его загрязнении или о наличии проблем в системе. В таких случаях рекомендуется заменить масло и фильтр.

Следующим важным аспектом является проверка и замена уплотнительных колец и сальников. Эти элементы предотвращают утечку масла и защищают внутренние механизмы от загрязнений. Уплотнители со временем теряют свои свойства, что может привести к утечкам. Рекомендуется проверять их состояние каждые 10 000 километров и заменять при необходимости.

Также стоит обратить внимание на состояние шестерен и других механических компонентов делителя передач. При наличии износа или повреждений, таких как трещины или сколы, необходимо произвести замену деталей. Регулярная проверка этих элементов поможет избежать серьезных поломок и продлит срок службы гитары.

Не менее важным является контроль за работой системы охлаждения. Перегрев может привести к серьезным повреждениям, поэтому следует регулярно проверять радиатор и систему охлаждения на наличие утечек и загрязнений. Если обнаружены проблемы, их следует устранить незамедлительно.

В заключение, регулярные проверки и замены расходных материалов – это залог надежной работы гитары делителя передач КамАЗ. Соблюдение рекомендованных интервалов обслуживания и использование качественных материалов помогут избежать серьезных поломок и продлить срок службы автомобиля.

Советы по улучшению производительности и надежности системы

Для обеспечения максимальной производительности и надежности системы делителя передач КамАЗ, необходимо учитывать несколько ключевых аспектов, которые помогут избежать частых поломок и продлить срок службы устройства.

1. Регулярная проверка и замена масла. Одним из основных факторов, влияющих на работу делителя передач, является качество масла. Рекомендуется регулярно проверять уровень масла и его состояние. Если масло загрязнено или имеет неприятный запах, его следует заменить. Используйте только рекомендованные производителем масла, так как они обеспечивают оптимальную смазку и защиту от износа.

2. Контроль за состоянием уплотнителей и сальников. Уплотнители и сальники играют важную роль в предотвращении утечек масла. Регулярно проверяйте их на наличие трещин и износа. При обнаружении повреждений, замените их незамедлительно, чтобы избежать серьезных проблем с герметичностью и работой делителя.

3. Проверка и регулировка натяжения тросов. Правильное натяжение тросов, управляющих переключением передач, критически важно для корректной работы системы. Регулярно проверяйте натяжение тросов и при необходимости производите их регулировку. Слишком слабое или слишком сильное натяжение может привести к затруднениям в переключении передач и повышенному износу деталей.

4. Осмотр и чистка механизма переключения. Механизм переключения передач должен быть чистым и свободным от загрязнений. Регулярно осматривайте его на наличие грязи и пыли, которые могут препятствовать нормальной работе. При необходимости очищайте механизм с помощью специальных чистящих средств, чтобы избежать заклинивания и других проблем.

5. Обучение водителей. Неправильная эксплуатация делителя передач может привести к его быстрому износу. Обучите водителей правильным методам переключения передач, чтобы минимизировать риск повреждений. Важно объяснить, как правильно использовать делитель в различных условиях, чтобы избежать перегрузок и ненужного износа.

6. Проведение планового технического обслуживания. Регулярное техническое обслуживание является залогом надежной работы системы. Следуйте рекомендациям производителя по проведению плановых проверок и заменам изношенных деталей. Это поможет выявить потенциальные проблемы на ранних стадиях и предотвратить серьезные поломки.

Следуя этим советам, вы сможете значительно улучшить производительность и надежность системы делителя передач КамАЗ, что в свою очередь обеспечит бесперебойную работу вашего транспортного средства и снизит затраты на его обслуживание.
