В данной статье мы подробно рассмотрим схему коробки передач КАМАЗ 152, уделяя внимание её устройству, разборке и регулировке. Знание конструкции и принципов работы КПП 152 поможет владельцам и механикам эффективно проводить диагностику и ремонт трансмиссии, а также избежать распространённых неисправностей. Мы представим последовательность разборки узлов, порядок сборки и регулировки делителя, что сделает процесс обслуживания более понятным и доступным для специалистов и автолюбителей.
Конструктивные особенности и кинематическая схема
Кинематическая схема трансмиссии модели 152 состоит из трех валов и механического управления. Ведущий вал передает крутящий момент от двигателя на промежуточный вал через постоянное зацепление шестерен. В зависимости от выбранной передачи, крутящий момент может передаваться на ведомый вал напрямую или через шестерни соответствующей передачи.
Ключевой особенностью данной модели является делитель передач, который удваивает количество доступных ступеней трансмиссии. Схема КПП 152 включает основной четырехступенчатый блок и двухступенчатый делитель, расположенный перед ним. Это решение позволяет получить восемь передач для движения вперед и две передачи для заднего хода, что особенно важно для тяжелых грузовиков.
Внутри картера установлены подшипники качения, обеспечивающие вращение валов с минимальным трением. Герметичность системы поддерживается сальниками и прокладками, которые предотвращают утечку трансмиссионного масла. Нарушение целостности этих уплотнений может привести к недостаточному смазыванию и, как следствие, к выходу узлов из строя.
Устройство делителя передач
Делитель передач — это механизм, установленный на передней части основной трансмиссии. Внутри его корпуса находятся две шестерни: прямая и повышенная. Переключение между ними осуществляется с помощью пневматического привода, активируемого тумблером на рычаге переключения передач.
Работа делителя основана на синхронизаторе инерционного типа. При переключении тумблера сжатый воздух поступает в пневмоцилиндр, что перемещает муфту синхронизатора. Это блокирует одну из шестерен на ведомом валу делителя и изменяет общее передаточное число трансмиссии.
⚠️ Внимание: Использование автомобиля с неисправным делителем может привести к перегрузке сцепления и повреждению шестерен основной коробки. При первых признаках «выбивания» передачи или самопроизвольного переключения следует проверить герметичность пневмосистемы.
Для понимания работы пневматики важно учитывать состояние клапанов и трубопроводов. Схема КПП 152 включает редукционный клапан, который понижает давление воздуха из ресивера до необходимого рабочего уровня для актуатора делителя. Слишком высокое давление может привести к разрыву мембраны или заклиниванию поршня.
| Этап работы | Описание действия | Необходимые инструменты |
|---|---|---|
| Подготовка к разборке | Снятие КПП с автомобиля | Гаечные ключи, домкрат |
| Разборка КПП | Снятие крышки, извлечение шестерен | Отвертки, ключи, молоток |
| Проверка состояния | Осмотр деталей на износ и повреждения | Микрометр, штангенциркуль |
| Регулировка сцепления | Настройка зазоров и натяжения троса | Регулировочный ключ |
| Сборка КПП | Установка всех деталей в обратном порядке | Гаечные ключи, герметик |
| Установка КПП на авто | Закрепление КПП на месте | Гаечные ключи, домкрат |
Интересные факты
Вот несколько интересных фактов о схеме КПП 152 (коробки передач):
Уникальная конструкция: КПП 152 имеет уникальную конструкцию, которая позволяет эффективно передавать крутящий момент от двигателя к колесам, обеспечивая плавное переключение передач. Это достигается благодаря использованию синхронизаторов, которые помогают избежать заеданий при переключении.
Разборка и сборка: Процесс разборки и сборки КПП 152 требует высокой точности и аккуратности. Неправильная установка деталей может привести к серьезным поломкам. Поэтому многие механики используют специальные инструменты и следуют четким инструкциям, чтобы гарантировать правильную работу коробки передач после ремонта.
Регулировка сцепления: Одним из важных аспектов обслуживания КПП 152 является регулировка сцепления. Неправильная настройка может привести к преждевременному износу как сцепления, так и самой коробки передач. Регулярная проверка и корректировка сцепления помогают продлить срок службы КПП и улучшить характеристики автомобиля.
Принцип работы и порядок переключения передач
Процесс переключения передач в коробке 152 модели требует от водителя соблюдения определенной последовательности действий, особенно при использовании делителя. Механизм переключения включает рычаг, вилки и штоки, которые перемещают муфты синхронизаторов основной коробки. Для успешного переключения передачи необходимо выровнять скорость вращения шестерен.
При переходе с низкой передачи на высокую в делителе (например, с 4Н на 4В) важно на мгновение отпустить педаль сцепления в момент переключения тумблера. Это действие позволяет синхронизатору выровнять обороты ведомого вала делителя и шестерни повышенной передачи перед их зацеплением.
Механическая часть коробки передач 152 модели оборудована фиксаторами, которые удерживают штоки в заданном положении. Пружины фиксаторов должны иметь определенную упругость; если они ослаблены, вибрация может привести к самопроизвольному выключению передачи. Блокировка включения задней передачи предотвращает случайное движение назад при движении вперед.
Важно отметить, что схема КПП 152 не предусматривает автоматической компенсации износа фрикционных накладок сцепления. Поэтому при переключении передач, особенно с использованием делителя, требуется точная работа педалью сцепления. Недостаточный выжим сцепления может привести к ударам зубьев шестерен и быстрому разрушению синхронизаторов.
| Параметр | Основная коробка | Делитель |
|---|---|---|
| Количество ступеней | 4 вперед, 2 назад | 2 (прямая, повышенная) |
| Тип синхронизации | Инерционная | Инерционная |
| Привод управления | Механический | Пневматический |
Работа синхронизаторов
Синхронизаторы в коробке передач 152 играют ключевую роль в обеспечении плавного переключения передач. Они состоят из ступицы, скользящей муфты и блокирующих колец. При движении муфты блокирующие кольца прижимаются к конусам шестерен, что позволяет выровнять их угловые скорости.
Износ бронзовых колец синхронизаторов — одна из основных причин, по которой может потребоваться разборка коробки передач. Если кольца изношены, муфта может зацепить зубья шестерни, вращающиеся с разной скоростью, что приводит к характерному хрусту. В конструкции КПП 152 используются синхронизаторы с увеличенным сроком службы, однако они чувствительны к качеству масла.
Для оценки состояния синхронизаторов не всегда нужно полностью разбирать коробку передач. Достаточно провести тест на включение передачи при выключенном двигателе и нажатом сцеплении. Если передача включается с трудом или сопровождается хрустом, это может указывать на износ блокирующих элементов.
Технология разборки и дефектовки узлов

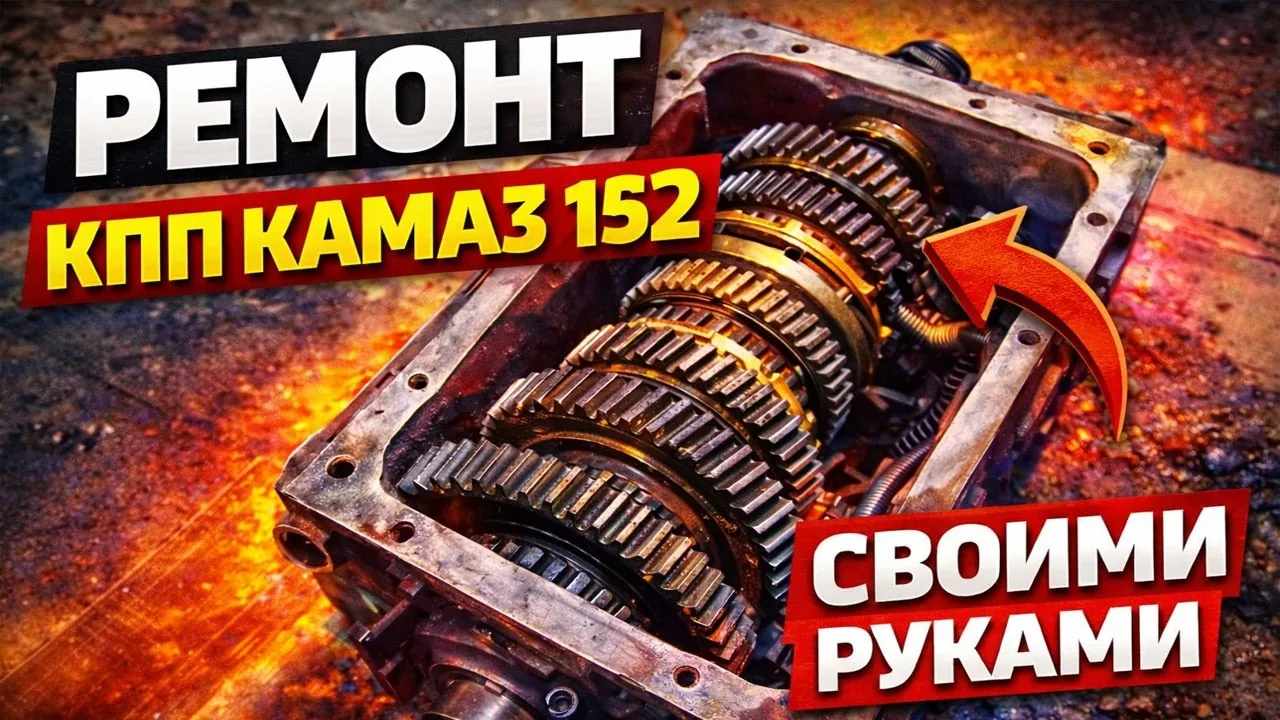

Ремонт трансмиссии начинается с демонтажа ее с автомобиля и установки на специализированный стенд или чистую рабочую поверхность. Перед началом работ важно слить трансмиссионное масло и тщательно очистить корпус от загрязнений. Схема КПП 152 требует последовательной разборки компонентов, начиная с крышки делителя.
Первым шагом в процессе разборки является снятие крышки подшипника ведущего вала и извлечение самого вала в сборе. Далее необходимо снять крышку люка отбора мощности (если она предусмотрена) и заднюю крышку коробки. Важно быть внимательным, чтобы не потерять шарики и пружины фиксаторов, которые могут выпасть при снятии крышек.
После удаления крышек извлекаются вилки переключения передач и штоки. Штоки имеют специальные вырезы для блокирующих сухарей, которые предотвращают одновременное включение нескольких передач. При проверке состояния следует обратить внимание на рабочие поверхности штоков и вилок на наличие задиров и износа.
Ведомый вал можно извлечь после снятия стопорных гаек и подшипников. Шестерни на валу могут быть установлены на подшипниках качения или втулках, в зависимости от модификации. Торцевые зазоры между шестернями и упорными шайбами проверяются с помощью щупа; если они превышают допустимые значения, шайбы подлежат замене.
Дефектовка деталей делителя
Разборка делителя требует осторожности из-за пневматических компонентов. Сначала снимите пневмоцилиндр, затем извлеките поршень с манжетами. Манжеты не подлежат восстановлению и должны быть заменены на новые при любом ремонте. Зеркальная поверхность цилиндра должна быть свободна от глубоких царапин.
Вал делителя проверяется на биение. Изгиб вала может нарушить работу синхронизатора, что приведет к быстрому износу деталей. Шлицевые соединения на валах не должны иметь «слизанных» граней, иначе передача крутящего момента будет сопровождаться ударами.
Подшипники проверяются визуально и на слух. При вращении обоймы не должно быть заеданий, посторонних звуков или люфта. Даже незначительный дефект подшипника в системе КПП 152 может вызвать разрушение корпуса или заклинивание валов.
- Промойте все металлические детали в дизельном топливе или специализированном моющем растворе.
- Продуйте каналы смазки и отверстия сжатым воздухом.
- Внимательно осмотрите зубья шестерен на наличие сколов, выкрашивания и задира.
- Измерьте диаметры посадочных мест валов и отверстий подшипников с помощью микрометра и нутромера.
- Проверьте состояние резьбовых соединений и при необходимости восстановите резьбу.
Сборка коробки и регулировка механизмов
Сборка коробки передач модели 152 выполняется в обратном порядке по сравнению с разборкой. Важно строго соблюдать моменты затяжки резьбовых соединений. Особое внимание следует уделить установке подшипников, которые должны устанавливаться на валы и в корпуса без перекосов. Для запрессовки рекомендуется использовать специальные оправки и пресс.
При сборке делителя необходимо правильно установить поршень пневмоцилиндра и убедиться в его свободном движении. Перед установкой манжет их следует смазать трансмиссионным маслом. Схема коробки передач 152 требует точной установки регулировочных прокладок под крышками подшипников для обеспечения правильного преднатяга.
После установки валов в картер нужно проверить легкость их вращения. Валы должны вращаться свободно, без заеданий. Затем устанавливаются штоки переключения передач. Регулировка штоков заключается в обеспечении правильного хода вилок и надежной фиксации в нейтральном положении.
Заключительным этапом сборки является установка крышек и заливка масла. Уровень масла должен находиться строго по контрольному отверстию. Недостаток масла может привести к задирам, а избыток — к выдавливанию сальников и образованию пены.
Регулировка привода делителя
Регулировка пневматического привода делителя имеет ключевое значение. Неправильная настройка хода клапана или длины тяги может привести к неполному включению передачи или постоянному подпору воздуха, что вызовет пробуксовку синхронизатора.
Важно добиться состояния, при котором переключение тумблера на рычаге коробки передач вызывает четкий щелчок в делителе и активирует соответствующую передачу. Ход штока пневмоцилиндра должен быть достаточным для полного перемещения муфты синхронизатора.
| Неисправность | Вероятная причина | Метод устранения |
|---|---|---|
| Шум в коробке передач | Износ подшипников или недостаточный уровень масла | Замена подшипников, долив масла |
| Самопроизвольное отключение | Износ фиксаторов или вилок | Замена изношенных компонентов |
| Затрудненное переключение | Проблемы со сцеплением или синхронизатором | Регулировка сцепления, замена колец |
После завершения сборки и регулировки необходимо провести дорожные испытания. Сначала движение осуществляется на низких скоростях для проверки работы всех передач. Затем, после прогрева масла, проверяется функционирование делителя под нагрузкой.
Типичные ошибки при ремонте и эксплуатации
В процессе ремонта трансмиссии специалисты иногда совершают ошибки, которые могут свести на нет все усилия и привести к необходимости повторного ремонта. Осознание этих ошибок поможет избежать ненужных затрат времени и денег.
- Игнорирование очистки картера — если не удалить металлическую стружку и продукты износа с дна картера, они могут попасть в подшипники новой сборки и разрушить их всего за несколько сотен километров пробега.
- Применение неподходящего масла — конструкция КПП 152 рассчитана на определенные вязкостные характеристики. Использование масел с неподходящими присадками может привести к коррозии цветных металлов (втулок и колец).
- Нарушение порядка затяжки — болты, крепящие крышки и подшипниковые элементы, следует затягивать крест-накрест с соблюдением рекомендованного момента. В противном случае это может вызвать перекос валов и заклинивание.
- Отсутствие проверки биения валов — установка нового подшипника на изогнутый вал не решит проблему, а лишь ускорит выход из строя новой детали.
Распространенной ошибкой является игнорирование замены сальников. Старые сальники, даже если они не текут на стоячем автомобиле, могут начать пропускать масло под давлением во время движения. Замена сальников — обязательная процедура при любом вскрытии коробки.
Не стоит экономить на прокладках. Повторное использование старых прокладок, даже если они были аккуратно сняты, может привести к утечке масла. Со временем материал прокладок теряет эластичность и становится жестким, что мешает поддержанию необходимого давления.
Обслуживание и продление ресурса трансмиссии
Чтобы схема КПП 152 работала без сбоев на протяжении многих километров, необходимо регулярное техническое обслуживание. Это включает проверку уровня масла, контроль герметичности соединений и состояние привода переключения.
Замена масла в коробке передач должна проводиться в соответствии с установленным регламентом. Однако при тяжелых условиях эксплуатации интервалы лучше сократить. Рекомендуется очищать магнитные пробки от металлической стружки, так как значительное количество стружки может свидетельствовать о высоком уровне износа пар трения.
Регулярно проверяйте работу пневмосистемы делителя. Влагоотделитель должен быть исправен, так как попадание воды в пневмоцилиндр в зимний период может привести к замерзанию и сбоям в переключении передач. Конденсат также может вызывать коррозию внутренних стенок цилиндра.
При появлении посторонних звуков или изменении работы коробки передач необходимо незамедлительно провести диагностику. Игнорирование мелких неисправностей, таких как легкий гул или затрудненное переключение, часто приводит к дорогостоящему капитальному ремонту.
Соблюдение правил эксплуатации, таких как полный выжим сцепления при переключении и использование делителя только на прогретом агрегате, значительно увеличивает срок службы трансмиссии. Водитель должен четко ощущать момент включения передачи и избегать чрезмерных усилий при работе с рычагом.
Правильное обслуживание и своевременный ремонт по схеме КПП 152 помогают поддерживать грузовик в отличном техническом состоянии, обеспечивая надежность и безопасность перевозок.
Обзор инструментов и оборудования для работы с КПП 152
Для успешной работы с коробкой передач КПП 152 необходимо использовать специализированные инструменты и оборудование, которые обеспечат высокое качество разборки, сборки и регулировки данного узла. В этом разделе мы рассмотрим основные инструменты, которые понадобятся для выполнения различных операций с КПП 152.
1. Основные инструменты
- Набор ключей и головок: Для работы с КПП 152 потребуется набор гаечных ключей и головок различных размеров. Особенно важны ключи на 10, 12 и 14 мм, так как они используются для крепления основных элементов коробки передач.
- Отвертки: Набор плоских и крестовых отверток необходим для работы с винтами и креплениями, которые могут встречаться в конструкции КПП.
- Плоскогубцы и кусачки: Эти инструменты пригодятся для работы с хомутами, проводами и другими мелкими деталями, которые могут потребовать манипуляций.
2. Специальные инструменты
- Съемники: Для извлечения подшипников и шестерен из коробки передач могут потребоваться специальные съемники. Они позволяют избежать повреждений деталей и упрощают процесс разборки.
- Ключи для регулировки: Некоторые элементы КПП требуют точной регулировки, для чего могут понадобиться специальные ключи, позволяющие точно настроить зазоры и натяжения.
3. Оборудование
- Стол для разборки: Удобный и устойчивый стол, на котором можно разместить КПП во время разборки и сборки, значительно упростит работу. Желательно, чтобы стол имел возможность регулировки высоты.
- Лифт или подъемник: Для работы с тяжелыми коробками передач рекомендуется использовать подъемное оборудование, которое позволит безопасно поднять и установить КПП на место.
- Стенд для проверки: После сборки КПП 152 желательно провести тестирование на специальном стенде, который позволит проверить работоспособность и выявить возможные неисправности.
4. Дополнительные материалы
- Смазочные материалы: Для сборки КПП 152 необходимо использовать качественные трансмиссионные масла и смазки, которые обеспечат надежную работу узла и продлят срок его службы.
- Уплотнительные материалы: При разборке и сборке коробки передач важно заменить все уплотнители и прокладки, чтобы избежать утечек масла и загрязнения внутренних деталей.
Использование правильных инструментов и оборудования не только ускоряет процесс работы с КПП 152, но и значительно повышает качество выполняемых операций. Правильная подготовка и наличие всех необходимых средств позволят избежать многих проблем и обеспечат надежную эксплуатацию коробки передач в дальнейшем.
Технологические операции при ремонте КПП
Ремонт коробки передач (КПП) является сложным и многогранным процессом, требующим высокой квалификации и точности. Основные технологические операции, выполняемые при ремонте КПП, включают в себя диагностику, разборку, чистку, замену изношенных деталей, сборку и регулировку. Каждая из этих операций имеет свои особенности и требует применения специализированного инструмента.
Диагностика – это первый и один из самых важных этапов ремонта. На этом этапе необходимо выявить причины неисправностей, которые могут проявляться в виде посторонних звуков, затрудненного переключения передач или утечек масла. Для диагностики используются как визуальные методы (осмотр на наличие повреждений и утечек), так и инструментальные (использование манометров, стетоскопов и других приборов).
Разборка КПП начинается с демонтажа коробки с автомобиля. Для этого необходимо отключить все соединения, включая тросы, провода и трубки. После этого коробка передач снимается с двигателя. Разборка самой КПП включает в себя последовательное снятие крышек, шестерен, валов и других компонентов. Важно следить за порядком снятия деталей и их состоянием, чтобы избежать путаницы при сборке.
Чистка – это следующий этап, который включает в себя удаление загрязнений и остатков масла с деталей коробки. Для этого используются специальные чистящие средства и инструменты, такие как щетки и компрессоры. Чистка позволяет не только подготовить детали к дальнейшей сборке, но и выявить скрытые повреждения, которые могут быть не видны на первый взгляд.
Замена изношенных деталей – это ключевая операция, которая может включать в себя замену подшипников, синхронизаторов, шестерен и других компонентов. При выборе новых деталей важно учитывать их качество и совместимость с остальными элементами КПП. Рекомендуется использовать запчасти от проверенных производителей, чтобы избежать повторных поломок.
Сборка КПП должна производиться в строгом соответствии с заводскими рекомендациями. Все детали должны быть установлены в обратном порядке, с учетом их ориентации и положения. На этом этапе также важно проверить состояние уплотнителей и прокладок, чтобы избежать утечек масла после завершения ремонта.
Регулировка – завершающий этап, который включает в себя настройку механизмов переключения передач и проверку работы КПП в различных режимах. Регулировка может потребовать использования специальных инструментов и оборудования для достижения точных значений. После завершения всех операций необходимо провести тест-драйв, чтобы убедиться в правильности работы коробки передач.
Таким образом, ремонт КПП – это комплексный процесс, требующий внимательности и профессионализма. Каждая из технологических операций играет важную роль в восстановлении работоспособности коробки передач и обеспечивает надежную эксплуатацию автомобиля в будущем.
Советы по выбору запчастей и комплектующих
При ремонте или обслуживании КПП 152 важным аспектом является правильный выбор запчастей и комплектующих. Это напрямую влияет на надежность и долговечность трансмиссии. Ниже приведены несколько советов, которые помогут вам сделать правильный выбор.
1. Оригинальные запчасти vs. аналоги
При выборе запчастей для КПП 152 стоит рассмотреть вопрос оригинальности. Оригинальные запчасти, как правило, имеют более высокое качество и соответствуют заводским стандартам. Они обеспечивают лучшую совместимость и долговечность. Однако, если бюджет ограничен, можно рассмотреть качественные аналоги от проверенных производителей. Важно изучить отзывы и репутацию компании, чтобы избежать некачественных деталей.
2. Проверка совместимости
Перед покупкой запчастей обязательно проверьте их совместимость с вашей моделью КПП 152. Неправильный выбор может привести к серьезным проблемам в работе трансмиссии. Используйте каталоги запчастей и консультируйтесь с профессионалами, чтобы убедиться, что выбранные детали подходят именно для вашей коробки передач.
3. Качество материалов
Обратите внимание на материалы, из которых изготовлены запчасти. Высококачественные детали должны быть выполнены из прочных и устойчивых к износу материалов. Это особенно важно для таких компонентов, как шестерни, подшипники и сальники. Некачественные материалы могут привести к быстрому износу и необходимости повторного ремонта.
4. Упаковка и маркировка
При покупке запчастей обращайте внимание на упаковку и маркировку. Оригинальные детали обычно имеют фирменную упаковку и четкую маркировку. Если упаковка выглядит подозрительно или отсутствует, это может быть признаком подделки. Не рискуйте качеством ремонта, выбирайте только проверенные источники.
5. Гарантия и возврат
При покупке запчастей уточняйте условия гарантии и возможность возврата. Надежные производители и продавцы предлагают гарантию на свои изделия, что является дополнительным подтверждением их качества. В случае, если деталь не подошла или оказалась бракованной, возможность возврата поможет избежать дополнительных затрат.
6. Консультации с профессионалами
Если у вас возникают сомнения в выборе запчастей, не стесняйтесь обращаться за консультацией к профессионалам. Механики и специалисты по ремонту трансмиссий могут дать ценные советы и рекомендации, основанные на их опыте. Это поможет вам избежать ошибок и сэкономить время и деньги.
Следуя этим советам, вы сможете выбрать качественные запчасти и комплектующие для КПП 152, что обеспечит надежную и долгую работу вашей трансмиссии.
