Разборка коробки передач КАМАЗ — это важный процесс, который требует внимательности и точности, поскольку от правильного выполнения всех этапов зависит дальнейшая работа автомобиля. В данной статье представлена пошаговая инструкция по демонтажу КПП, включая ключевые моменты, на которые стоит обратить внимание, такие как затяжка крепежных элементов и соблюдение требований безопасности. Эта информация будет полезна как опытным механикам, так и новичкам, стремящимся освоить навыки ремонта и обслуживания грузовых автомобилей, а также избежать распространенных ошибок в процессе работы.
Подготовительные работы и обеспечение безопасности
Перед началом демонтажных работ трансмиссии важно обеспечить стабильное положение автомобиля на ровной поверхности с прочным покрытием.
Установите противооткатные упоры под передние колеса и надежно приподнимите заднюю часть автомобиля с помощью домкратов или подъемника.
Для выполнения этой задачи потребуется помощник или подъемное устройство, так как вес агрегата в сборе превышает допустимые нормы для ручного перемещения.
Работы следует проводить только после полного остывания двигателя и слива масла из картера коробки передач и делителя.
Заранее подготовьте чистую емкость для отработанного масла, набор накидных и рожковых ключей, вороток с головками, а также специальный инструмент для фиксации маховика.
⚠️ Внимание: Для снятия КПП необходимо использовать подъемное оборудование с грузоподъемностью не менее 500 кг.
На этапе подготовки отключите аккумуляторные батареи, чтобы избежать короткого замыкания при демонтаже стартера и электропроводки.
Демонтаж навесного оборудования и приводов
Сначала обеспечьте доступ к картеру сцепления, сняв элементы обшивки пола кабины и теплоизоляцию.
Затем отсоедините тросы управления коробкой передач и аккуратно извлеките их из кронштейнов, чтобы не повредить оболочку.
С картера сцепления демонтируйте рычаги вала вилки выключения сцепления, предварительно разъединив тяги с вилками.
Далее отсоедините карданный вал от фланца ведомого вала коробки передач, отвинтив гайки, крепящие болты.
Важно запомнить взаимное расположение фланцев, чтобы при сборке не нарушить балансировку карданной передачи.
Задний конец карданного вала отведите в сторону и закрепите проволокой к раме, чтобы он не мешал снятию коробки.
Снимите стартер, отвинтив гайки его крепления, а провода аккуратно отведите в сторону без натяжения.
Отсоедините провода от датчиков заднего хода и спидометра, затем аккуратно уложите их в стороне от рабочей зоны.
Отвинтите болты, крепящие опору коробки передач к поперечине рамы, чтобы освободить заднюю часть агрегата.
| Этапы разборки коробки передач КАМАЗ | Описание действий | Нюансы и рекомендации |
|---|---|---|
| 1. Подготовка | Снять коробку с автомобиля, подготовить инструменты | Убедитесь, что все необходимые инструменты под рукой |
| 2. Снятие крышки | Открутить болты крышки, аккуратно снять крышку | Используйте специальный инструмент для предотвращения повреждений |
| 3. Извлечение валов | Снять валы, запомнить порядок сборки | Пометьте детали для упрощения сборки |
| 4. Проверка состояния деталей | Осмотреть шестерни, подшипники на наличие износа | Замените поврежденные детали сразу |
| 5. Очистка компонентов | Промыть детали в специальном растворе | Не используйте абразивные материалы |
| 6. Сборка коробки | Собрать в обратном порядке, проверить затяжку болтов | Следите за моментом затяжки |
| 7. Установка на автомобиль | Установить коробку на место, подключить все элементы | Проверьте все соединения перед запуском |
Интересные факты
Вот несколько интересных фактов о технологии разборки коробки передач КАМАЗ:
Модульная конструкция: Коробки передач КАМАЗ имеют модульную конструкцию, что облегчает процесс разборки и сборки. Это позволяет механикам заменять отдельные узлы и детали без необходимости полной разборки всей коробки, что значительно экономит время и снижает затраты на ремонт.
Специфические инструменты: Для разборки коробки передач КАМАЗ используются специализированные инструменты, такие как съемники и ключи, которые позволяют аккуратно извлекать подшипники и шестерни. Неправильное использование инструментов может привести к повреждению деталей, поэтому важно следовать рекомендациям производителя.
Тщательная проверка деталей: На каждом этапе разборки механики проводят тщательную проверку состояния деталей. Это включает в себя измерение износа шестерен и подшипников, а также проверку на наличие трещин и других повреждений. Такой подход позволяет не только восстановить работоспособность коробки, но и продлить срок ее службы.
Процесс снятия коробки передач с автомобиля
Демонтаж агрегата начинается с отвинчивания болтов, соединяющих картер сцепления с картером маховика двигателя.
Во время отвинчивания последних болтов необходимо поддерживать коробку передач, так как она не имеет устойчивой опоры.
С помощью подъемного устройства коробку передач отводят назад, пока первичный вал не выйдет из подшипника маховика.
После освобождения шлицевого конца вала из ступицы ведомого диска сцепления агрегат аккуратно опускают вниз.
Запрещается опирать коробку передач на первичный вал, так как это может привести к деформации вала и повреждению подшипников.

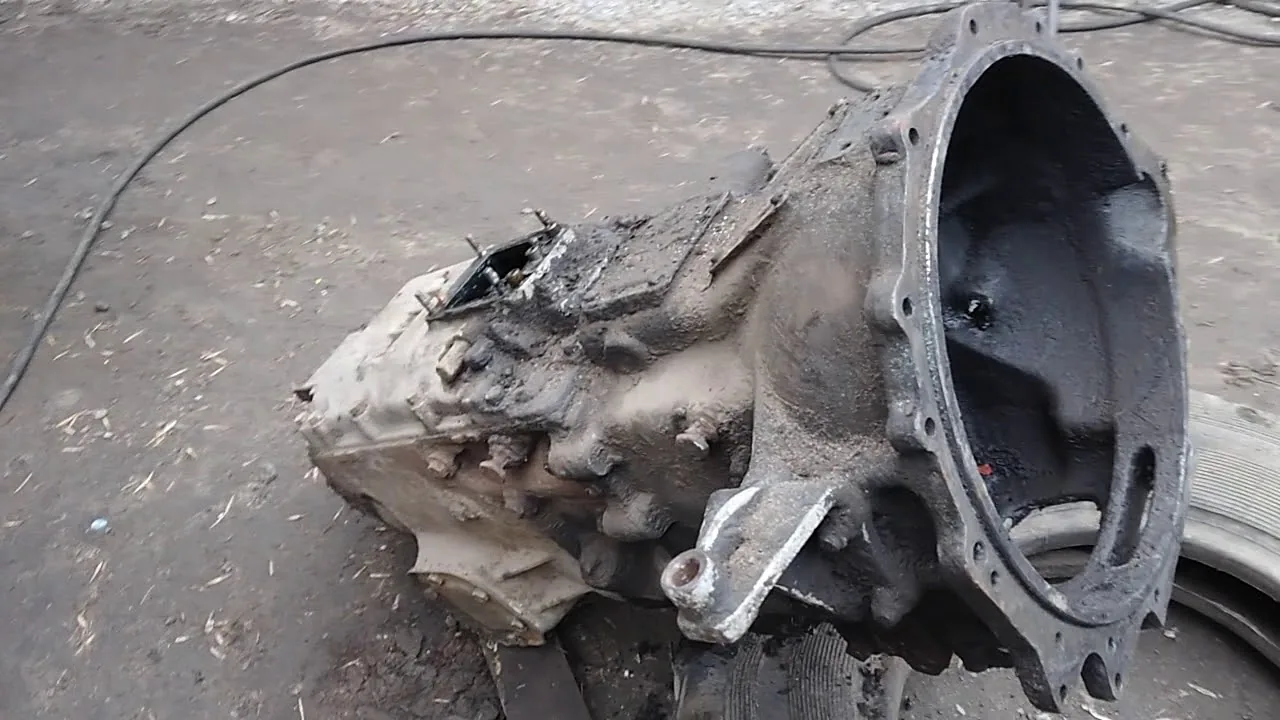

Снятая коробка передач размещается на специальном стенде или верстаке для разборочно-сборочных работ.
Снятие делителя передач и насоса гидроусилителя
Если на автомобиле установлен делитель передач, его снятие необходимо выполнить в первую очередь для удобного доступа к ключевым узлам.
Сначала отворачиваются гайки, фиксирующие делитель к задней стенке картера трансмиссии. После этого узел можно аккуратно снять.
Если на коробке передач установлен насос гидроусилителя рулевого управления, его также следует демонтировать, предварительно отсоединив все шланги.
| Элемент | Момент затяжки, Н·м | Примечание |
|---|---|---|
| Болты крепления делителя | 120–150 | Проверять с помощью динамометрического ключа |
| Гайки карданного вала | 180–200 | Необходима высокая точность |
Важно следить за состоянием прокладок и уплотнительных колец. При капитальном ремонте рекомендуется заменять их на новые.
Все снятые крепежные детали следует аккуратно сортировать и помещать в отдельные контейнеры, чтобы избежать их потери.
Разборка коробки передач на агрегаты
Коробку передач, установленную на стенде, очищают от загрязнений и масла. Затем начинается процесс снятия крышки люка отбора мощности.
После отворачивания болтов крепления крышка снимается, и извлекается шестерня привода. При этом проверяется состояние зубьев и подшипников.
Далее переходим к снятию крышки заднего подшипника промежуточного вала, где расположен механизм переключения передач.
Отворачиваются болты, удерживающие верхнюю крышку, и она аккуратно снимается вместе с механизмом переключения.
Важно быть внимательным, чтобы не потерять пружины и фиксаторы, которые могут выпасть при наклоне крышки.
Механизм переключения разбирается для замены изношенных вилок, штоков и сухарей, если это необходимо.

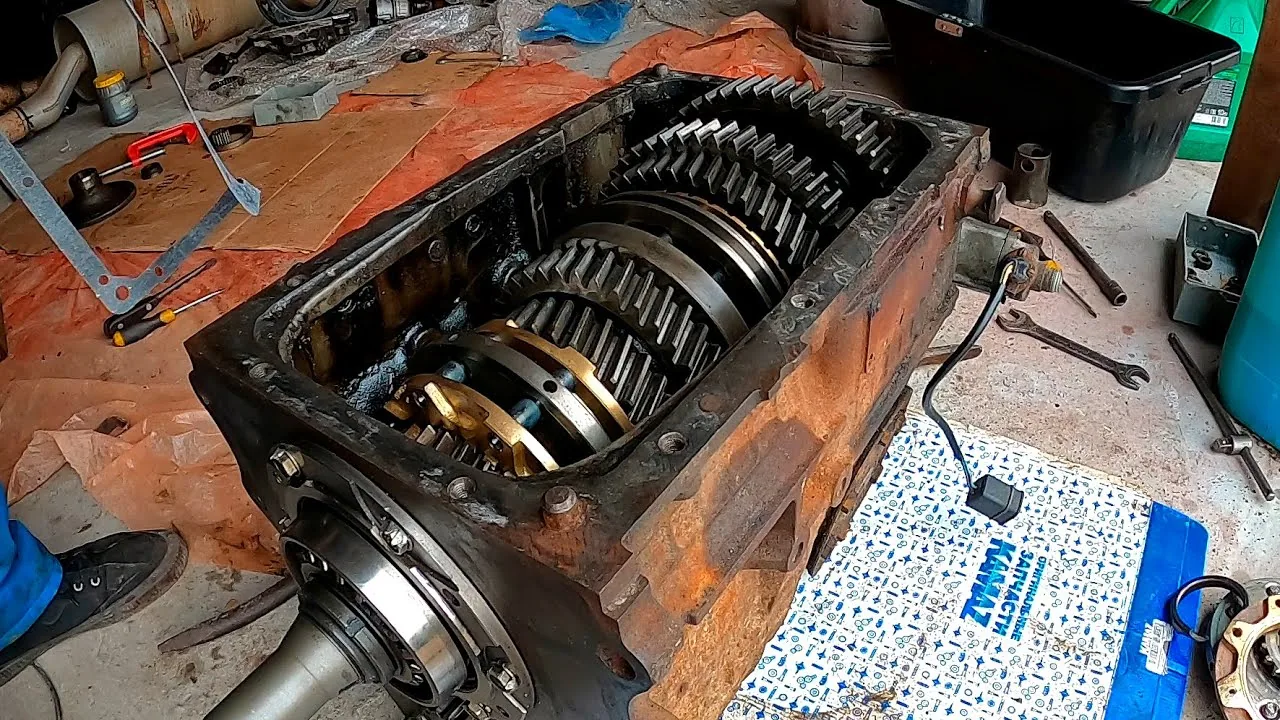

Извлечение валов и шестерен

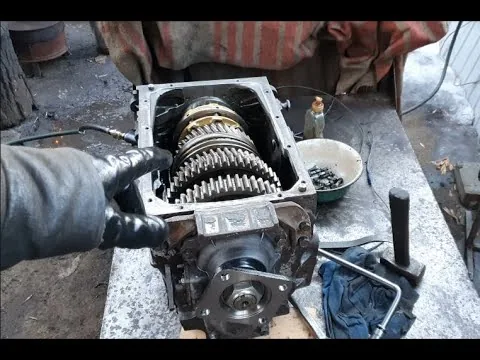

После снятия верхних крышек открывается доступ к внутренним полостям картера, где находятся валы.
Отворачиваются болты, фиксирующие крышку переднего подшипника промежуточного вала. Затем крышка снимается вместе с подшипником.
Через специальное окно в картере извлекается стопорное кольцо переднего подшипника промежуточного вала.
С помощью съемника или оправки производится выпрессовка подшипника, либо извлечение вала в сборе, в зависимости от конструкции конкретной модели КПП.
Вторичный вал извлекается после удаления стопорных колец и подшипников. Часто для этого требуется разборка вала на отдельные шестерни.
Все компоненты тщательно очищаются в керосине или дизельном топливе и продуваются сжатым воздухом.
Дефектовка деталей осуществляется с использованием измерительных инструментов. Проверяются зазоры в подшипниках и состояние шлицевых соединений.
Шестерни с поврежденными зубьями или дефектами на рабочих поверхностях подлежат замене.
Валы с биением или признаками перегрева также подлежат списанию, так как их дальнейшее использование может привести к быстрому выходу новой КПП из строя.
Дефектовка и подготовка к сборке
Процесс дефектовки — важный этап, определяющий срок службы восстановленной коробки передач.
Все картеры проходят визуальный осмотр на наличие трещин, особенно в местах крепления подшипников и фланцев.
Оценивается состояние мест установки подшипников, чтобы решить, возможно ли их восстановление или требуется замена картера.
| Параметр | Допустимое значение | Действие при превышении |
|---|---|---|
| Осевой люфт валов | Не более 0,4 мм | Замена упорных шайб |
| Зазор в подшипниках | Согласно мануалу | Замена подшипникового узла |
Подшипники качения проверяются на легкость вращения и отсутствие посторонних звуков при ручном прокручивании.
Даже незначительный люфт или заедание служат основанием для замены подшипника.
Сальники и манжеты подлежат замене независимо от их внешнего состояния, так как повторное использование резинок недопустимо.
Типичные ошибки при разборке и сборке
- Игнорирование маркировки на шестернях — может привести к сбоям в фазах газораспределения в делителе или неправильной работе синхронизаторов. Поэтому важно тщательно изучать обозначения.
- Чрезмерное усилие при установке — использование молотка вместо пресса или оправок может деформировать обоймы подшипников, что приведет к их преждевременному разрушению.
- Неправильная настройка зазоров — отсутствие контроля за осевыми зазорами валов может вызвать заклинивание коробки или избыточный шум в процессе работы.
- Использование неподходящих прокладок — применение герметиков вместо прокладок или материалов неправильной толщины нарушает соосность валов.
⚠️ Важно: Сборка трансмиссии должна проходить в максимально чистых условиях. Попадание песка или металлической стружки внутрь картера может стать фатальным для новой пары трения.
Сборка выполняется в обратном порядке разборки с соблюдением всех рекомендаций по затяжке резьбовых соединений.
После завершения сборки обязательно проверяется легкость вращения валов и четкость переключения передач на собранном агрегате.
Только после успешного прохождения всех проверок на стенде коробка передач может быть установлена на автомобиль.
Восстановление работоспособности трансмиссии
Успешная сборка и установка трансмиссии завершают основной ремонт, но требуют тщательной обкатки.
В первые километры пробега избегайте резких ускорений и полной нагрузки, чтобы детали могли правильно приработаться.
Важно следить за уровнем масла и отсутствием подтеков в местах соединения картеров.
Своевременное выявление и устранение неисправностей на ранних стадиях продлевает срок службы трансмиссии.
Регулярное техническое обслуживание, включая замену масла и проверку крепления агрегатов, является лучшей профилактикой поломок.
Соблюдение технологии ремонта и использование оригинальных запчастей обеспечивают надежность автомобиля в любых дорожных условиях.
Любое отклонение от технологического процесса может свести на нет все усилия и финансовые вложения.
Профессиональный подход к ремонту гарантирует безопасность движения и экономическую эффективность эксплуатации грузовика.
Инструменты и оборудование для разборки коробки передач
Разборка коробки передач КАМАЗ требует наличия специализированных инструментов и оборудования, которые обеспечивают безопасность и эффективность работы. Правильный выбор инструментов не только ускоряет процесс, но и минимизирует риск повреждения деталей.
Для начала, необходимо подготовить следующие основные инструменты:
- Набор ключей: Включает как обычные, так и торцевые ключи различных размеров. Это позволит открутить болты и гайки, которые крепят крышки и другие элементы коробки передач.
- Отвертки: Плоские и крестовые отвертки различных размеров понадобятся для снятия мелких деталей и креплений.
- Молоток: Используется для аккуратного снятия зажатых деталей. Рекомендуется использовать резиновый молоток, чтобы избежать повреждений.
- Плоскогубцы и кусачки: Эти инструменты помогут при работе с пружинами и мелкими элементами, а также при снятии хомутов и проводов.
- Съемники: Специальные съемники для подшипников и шестерен помогут аккуратно извлечь детали без повреждений.
- Динамометрический ключ: Необходим для затяжки болтов с заданным моментом, что особенно важно для обеспечения надежности сборки.
Кроме ручных инструментов, важно иметь под рукой и специализированное оборудование:
- Стол для разборки: Удобный и устойчивый стол с достаточной площадью для размещения всех деталей коробки передач. Наличие специального стола позволяет организовать рабочее пространство и избежать потери мелких деталей.
- Лифт или подъемник: Для удобства работы с тяжелыми элементами коробки передач рекомендуется использовать подъемное оборудование, что значительно упростит процесс разборки.
- Контейнеры для деталей: Различные контейнеры или ящики помогут организовать детали по категориям, что упростит последующую сборку.
- Система освещения: Хорошее освещение рабочего места критически важно для качественной работы. Рекомендуется использовать переносные светильники или настольные лампы.
Кроме перечисленных инструментов, важно также подготовить средства индивидуальной защиты: перчатки, защитные очки и, при необходимости, наушники. Это поможет избежать травм и обеспечит комфорт во время работы.
Подготовка всех необходимых инструментов и оборудования перед началом разборки коробки передач КАМАЗ позволит значительно упростить процесс и повысить его безопасность. Важно помнить, что каждая деталь имеет свое место и назначение, поэтому следует внимательно относиться к их сохранности и организации рабочего пространства.
Специфика использования специализированных инструментов
При разборке коробки передач КАМАЗ использование специализированных инструментов является ключевым аспектом, который значительно упрощает процесс и повышает его безопасность. Правильный выбор инструментов позволяет избежать повреждений как самой коробки, так и других компонентов автомобиля.
Во-первых, для разборки коробки передач необходимо иметь в наличии набор ключей и отверток различных размеров. Это связано с тем, что на коробке могут быть использованы как стандартные, так и специальные крепежные элементы. Рекомендуется использовать инструменты с магнитными наконечниками, что поможет избежать потери мелких деталей.
Во-вторых, для работы с коробкой передач КАМАЗ потребуется набор динамометрических ключей. Эти инструменты позволяют точно контролировать момент затяжки болтов и гаек, что критически важно для обеспечения надежности соединений при сборке. Неправильный момент затяжки может привести к повреждению резьбы или даже к поломке деталей.
Также стоит обратить внимание на наличие специальных съемников и приспособлений для извлечения подшипников и шестерен. Эти инструменты позволяют аккуратно и безопасно демонтировать детали, минимизируя риск их повреждения. Например, съемники с регулируемыми захватами могут быть использованы для работы с различными размерами подшипников, что делает их универсальными.
Не менее важным является использование гидравлических домкратов и подставок для надежной фиксации коробки передач во время работы. Это обеспечивает безопасность и удобство, позволяя механикам сосредоточиться на разборке, не беспокоясь о том, что коробка может упасть или сдвинуться.
Кроме того, для работы с коробкой передач КАМАЗ рекомендуется использовать защитные перчатки и очки. Это поможет избежать травм при работе с острыми краями и мелкими деталями, а также защитит глаза от возможных брызг масла или других жидкостей.
В заключение, использование специализированных инструментов при разборке коробки передач КАМАЗ не только облегчает процесс, но и значительно повышает его безопасность и эффективность. Правильный выбор инструментов и соблюдение всех необходимых мер предосторожности помогут избежать множества проблем и обеспечат качественный результат работы.
Проверка и замена изношенных деталей
После разборки коробки передач КАМАЗ необходимо тщательно проверить все её компоненты на наличие износа и повреждений. Этот этап является критически важным, так как от состояния деталей зависит дальнейшая работа трансмиссии и её долговечность.
Первым делом следует осмотреть корпус коробки передач на наличие трещин, вмятин и других механических повреждений. Если корпус имеет серьезные дефекты, его необходимо заменить, так как это может привести к утечкам масла и другим проблемам в работе трансмиссии.
Далее следует проверить состояние подшипников. Изношенные подшипники могут вызывать шумы и вибрации, что негативно сказывается на работе всей коробки передач. Для проверки подшипников необходимо их прокрутить вручную. Если они вращаются с затруднениями или имеют люфт, их следует заменить.
Также важно обратить внимание на синхронизаторы. Эти детали отвечают за плавное переключение передач. Износ синхронизаторов может привести к затруднениям при переключении и даже к поломке коробки. Проверка синхронизаторов включает в себя осмотр на наличие износа фрикционных накладок и повреждений. Если накладки истёрты или имеют трещины, их необходимо заменить.
Не менее важным является состояние шестерен. На зубьях шестерен не должно быть сколов, задиров или других повреждений. Для проверки шестерен их следует осмотреть визуально и, при необходимости, провести измерения с помощью штангенциркуля. Если шестерни имеют значительный износ, их также следует заменить.
Следующим этапом проверки является состояние уплотнительных колец и сальников. Эти детали предотвращают утечку масла и загрязнение внутренних компонентов коробки передач. Если уплотнительные элементы имеют трещины или потеряли эластичность, их необходимо заменить на новые.
После завершения проверки всех деталей следует составить список необходимых замен и подготовить новые компоненты для установки. Важно использовать оригинальные запчасти или качественные аналоги, чтобы обеспечить надежную работу коробки передач в дальнейшем.
Замена изношенных деталей — это не только способ продлить срок службы коробки передач, но и гарантия безопасности и надежности автомобиля в целом. Поэтому не стоит пренебрегать этим этапом, так как он напрямую влияет на эксплуатационные характеристики транспортного средства.
Методы диагностики состояния компонентов
Перед началом разборки коробки передач КАМАЗ важно провести диагностику состояния ее компонентов. Это позволит выявить возможные неисправности и определить, какие детали требуют замены или ремонта. Существует несколько методов диагностики, каждый из которых имеет свои особенности и преимущества.
Визуальный осмотр является первым и самым простым этапом диагностики. Он включает в себя проверку внешнего состояния коробки передач на наличие трещин, вмятин, коррозии и других повреждений. Также стоит обратить внимание на состояние уплотнителей и соединений, так как их износ может привести к утечкам масла.
Проверка уровня и состояния масла в коробке передач — это важный шаг, который может многое рассказать о состоянии агрегата. Необходимо извлечь щуп и оценить уровень масла. Если уровень ниже нормы, это может указывать на утечку. Также стоит обратить внимание на цвет и запах масла: темное или с запахом гари масло свидетельствует о перегреве и износе внутренних компонентов.
Аудиодиагностика — это метод, который включает в себя прослушивание работы коробки передач. При включении передач и движении автомобиля следует обратить внимание на посторонние звуки, такие как стуки, скрежет или гул. Эти звуки могут указывать на износ подшипников, шестерен или других деталей.
Использование диагностического оборудования позволяет более точно оценить состояние коробки передач. Специальные приборы могут измерять давление масла, а также проводить анализ его свойств. Это помогает выявить скрытые неисправности, которые невозможно обнаружить при визуальном осмотре.
Тест-драйв также является важным этапом диагностики. Во время движения следует обратить внимание на плавность переключения передач, отсутствие рывков и посторонних звуков. Если возникают проблемы с переключением или ощущается вибрация, это может указывать на необходимость разборки и ремонта коробки передач.
Каждый из этих методов диагностики имеет свои преимущества и может быть использован в зависимости от конкретной ситуации. Комплексный подход к диагностике позволит более точно оценить состояние коробки передач и принять обоснованное решение о необходимости ее разборки и ремонта.
Сборка коробки передач и установка на автомобиль
Сборка коробки передач КАМАЗ – это ответственный процесс, требующий внимательности и точности. На этом этапе важно следовать рекомендациям производителя и учитывать все нюансы, чтобы обеспечить надежную работу трансмиссии. Начнем с подготовки необходимых инструментов и деталей.
Перед началом сборки убедитесь, что у вас есть все необходимые компоненты: корпус коробки, шестерни, подшипники, сальники, прокладки и крепежные элементы. Также подготовьте инструменты: набор ключей, отвертки, динамометрический ключ, а также смазочные материалы.
Первым шагом в сборке является установка подшипников на вал. Подшипники должны быть предварительно смазаны, чтобы избежать их повреждения при первом запуске. Убедитесь, что подшипники установлены ровно и не имеют люфта. После этого можно приступать к установке шестерен. Шестерни должны быть установлены в строгом соответствии с их порядком и направлением вращения.
После установки шестерен необходимо установить промежуточный вал. Важно проверить, чтобы все шестерни правильно зацеплялись друг с другом, и вал вращался свободно. На этом этапе также следует установить все необходимые прокладки и сальники, чтобы избежать утечек масла.
Когда все внутренние компоненты установлены, можно закрыть корпус коробки передач. Убедитесь, что все крепежные элементы затянуты с необходимым усилием, используя динамометрический ключ. Это поможет избежать деформации корпуса и обеспечит герметичность.
После завершения сборки коробки передач следует провести ее тестирование. Для этого необходимо установить коробку на специальный стенд или на автомобиль. Проверьте, как работает механизм переключения передач, а также убедитесь, что нет посторонних шумов и вибраций.
Установка коробки передач на автомобиль требует особого внимания. Перед установкой убедитесь, что все соединения и крепления чистые и не имеют повреждений. Установите коробку на место, аккуратно поднимая ее с помощью подъемника или другого оборудования. После установки проверьте, чтобы все крепежные элементы были надежно зафиксированы.
Не забудьте подключить все необходимые системы: сцепление, привод и электрику. После завершения установки рекомендуется провести тест-драйв автомобиля, чтобы убедиться в правильности работы коробки передач и отсутствии неисправностей.
Сборка и установка коробки передач КАМАЗ – это сложный, но важный процесс, который требует внимательности и профессионализма. Соблюдение всех этапов и нюансов позволит обеспечить надежную работу трансмиссии и продлить срок службы автомобиля.
