В данной статье мы предлагаем подробный алгоритм разборки и дефектовки 5-ступенчатой коробки передач Камаз 154, который является важным элементом в системе трансмиссии данного автомобиля. Правильная разборка и диагностика КПП позволяют не только выявить и устранить существующие неисправности, но и предотвратить возможные поломки в будущем. Мы предоставим схемы, моменты затяжки, а также разберем типичные ошибки, которые могут возникнуть при дефектовке и сборке узла, что сделает процесс более понятным и безопасным для специалистов и автолюбителей.
Подготовительные операции и первичная разборка

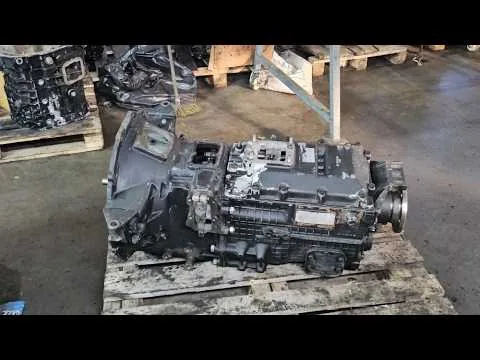

Процесс начинается с удаления загрязнений с внешней поверхности картера, включая грязь, масло и нагар. Использование моечной машины или специализированных растворителей помогает избавиться от загрязнений, которые могут негативно повлиять на трущиеся пары, если попадут внутрь. После очистки агрегат устанавливается на разборочный стенд или верстак для надежной фиксации тяжелого узла в горизонтальном положении.
На первом этапе необходимо снять крышку люка отбора мощности, если она предусмотрена в конструкции данной модификации. Затем демонтируется верхняя крышка коробки, где находятся штоки переключения передач. Важно быть внимательным, чтобы не потерять пружины и сухари, которые могут выпасть при неосторожном обращении. Снятие крышки открывает доступ к механизму выбора передач, состояние которого также требует проверки.
Следующим шагом является снятие задней крышки картера сцепления и крышки подшипника ведущего вала. В этих местах часто скапливаются продукты износа фрикционных накладок, которые нужно тщательно удалить. Особое внимание стоит уделить состоянию сальников: даже если планируется только внутренняя дефектовка, старые манжеты следует заменить на новые при сборке.
- Слейте остатки трансмиссионного масла через сливное отверстие в нижней части картера.
- Отверните болты, крепящие верхнюю крышку, и аккуратно снимите ее, следя за выходом вилок переключения.
- Демонтируйте заднюю крышку картера сцепления, предварительно отсоединив привод выключения сцепления.
- Снимите крышку подшипника ведущего вала, чтобы получить доступ к стопорному кольцу.
После удаления внешних элементов открывается доступ к внутренним узлам. На этом этапе можно визуально оценить состояние зубчатых венцов шестерен. Если на зубьях обнаружены сколы, выкрашивание или задиры, причина шума становится очевидной. Однако полная разборка все равно необходима для проверки подшипников.
Извлечение валов и промежуточных узлов
Центральным моментом разборки является извлечение валов из корпуса. Сначала необходимо снять стопорное кольцо подшипника ведущего вала. Для этого используют специальные оправки или мощные плоскогубцы, так как кольцо находится под напряжением. После его снятия ведущий вал можно выбить внутрь корпуса с помощью мягкого молотка или выколотки из цветного металла.
Следующий шаг — демонтаж крышки промежуточного вала, которая фиксируется болтами к торцу корпуса. Под крышкой находится гайка, удерживающая шестерню заднего хода, которую нужно открутить. Часто здесь используется фиксатор резьбы, поэтому может потребоваться нагрев или применение рычага. После снятия гайки и шайбы можно извлечь ось с шестерней заднего хода.
Для извлечения промежуточного вала сначала удаляются стопорные кольца подшипников. Вал выбивается через технологические отверстия или с помощью съемника. Важно не повредить посадочные места под подшипники как на валу, так и в корпусе. Повреждения на этих поверхностях могут привести к быстрому выходу нового подшипника из строя.
| Элемент | Тип крепления | Инструмент |
|---|---|---|
| Ведущий вал | Стопорное кольцо | Съемник, выколотка |
| Промежуточный вал | Крышка + стопоры | Съемник, динамометрический ключ |
| Ведомый вал | Гайка (левая резьба) | Головка, фиксатор |
Ведомый вал извлекается последним, после освобождения пространства от других валов. Гайка хвостовика ведомого вала имеет левую резьбу, что часто приводит к ошибкам при демонтаже. Откручивание производится против часовой стрелки, если смотреть со стороны хвостовика. После снятия гайки вал аккуратно выпрессовывается или выбивается из корпуса.
| Этап разборки | Описание действий | Возможные дефекты |
|---|---|---|
| Подготовка | Снятие КПП с автомобиля, очистка от грязи | Наличие коррозии, механических повреждений |
| Разборка корпуса | Откручивание болтов, снятие крышек | Износ уплотнителей, трещины в корпусе |
| Извлечение деталей | Достать шестерни, валы, подшипники | Износ зубьев шестерен, повреждение подшипников |
| Проверка состояния | Осмотр деталей на наличие износа и повреждений | Царапины, сколы, трещины |
| Сборка и установка | Установка отремонтированных деталей, сборка КПП | Неправильная установка, утечки масла |
Интересные факты
Вот несколько интересных фактов о технологии разборки и дефектовки коробки передач (КПП) КамАЗ 154:
Специфика конструкции: КПП КамАЗ 154 имеет уникальную конструкцию, которая позволяет легко проводить разборку и дефектовку. В ней используются модульные компоненты, что упрощает замену изношенных деталей и сокращает время на ремонт.
Технология диагностики: Для дефектовки КПП применяются современные методы диагностики, включая ультразвуковое исследование и магнитные частицы. Эти технологии позволяют выявлять скрытые дефекты, такие как трещины и микротрещины, которые могут привести к серьезным поломкам в будущем.
Стандарты качества: При разборке и дефектовке КПП КамАЗ 154 строго соблюдаются стандарты качества, установленные заводом-изготовителем. Это включает в себя использование оригинальных запчастей и специализированного инструмента, что гарантирует надежность и долговечность восстановленных коробок передач.
Дефектовка шестерен и валов
Разобранные валы тщательно очищаются в растворителе или ультразвуковой ванне. Только на идеально чистой поверхности можно обнаружить микротрещины и следы усталостного выкрашивания металла. Осмотр начинается с шлицевых соединений: если наблюдается «слизывание» шлицев или ступенчатый износ, вал необходимо заменить. Эксплуатация таких деталей недопустима.
Зубчатые венцы шестерен проверяются на наличие сколов, трещин и питтинга. Легкие следы приработки на рабочих поверхностях зубьев допустимы, однако глубокие раковины указывают на проблемы с режимом смазки или перегрузками. Особое внимание уделяется торцам шестерен, соприкасающимся с упорными шайбами: наличие побежалости (синего или желтого оттенка) свидетельствует о перегреве.
Валы проверяются на биение с использованием индикаторной стойки. Допустимое биение не превышает 0,05 мм на длине пролета. Если вал искривлен, его правка не рекомендуется, так как термообработанная сталь может треснуть при выправке. Лучше сразу заменить дефектный вал на новый.
- Проверка состояния шлицевых соединений на износ и деформацию.
- Визуальный осмотр зубчатых венцов на выкрашивание и сколы.
- Измерение диаметров посадочных мест под подшипники с помощью микрометра.
- Контроль биения валов на призмах с использованием индикатора.
Синхронизаторы также подвергаются отдельному контролю. Износ блокирующих колец проверяется по зазору между торцом кольца и торцом шестерни. Если зазор составляет менее 0,3 мм, кольцо не выполняет свою функцию и должно быть заменено. Пружины фиксаторов не должны иметь остаточной деформации или разрывов витков.
Ревизия подшипников и картера
Подшипники качения — одни из наиболее нагруженных компонентов трансмиссии. При их разборке состояние подшипников оценивается визуально и на слух. Вращение обойм должно быть гладким, без заеданий и посторонних звуков. Даже незначительный люфт является причиной для списания подшипника. Повторное использование старых подшипников экономически нецелесообразно.
Картер трансмиссии необходимо тщательно проверять на наличие трещин, особенно в местах, где расположены отверстия под подшипники и крепежные бобышки. Плоскости разъема должны быть ровными и без вмятин. Деформация плоскостей может нарушить герметичность соединения и привести к утечкам масла. Дефектные плоскости можно отшлифовать, но удаление металла не должно превышать установленные нормы.
При сборке рекомендуется использовать новые прокладки и сальники. Моменты затяжки резьбовых соединений должны строго соответствовать техническим требованиям. Для повышения надежности стоит применять фиксатор резьбы средней прочности на всех критически важных соединениях, подверженных вибрации.
| Параметр | Норма | Метод проверки |
|---|---|---|
| Зазор в синхронизаторе | 0,6 - 1,5 мм | Щуп |
| Биение вала | Максимум 0,05 мм | Индикатор |
| Зазор в подшипниках | Отсутствует | Тактильно/Люфт |
Типичные ошибки при разборке и сборке
Ремонт трансмиссии требует высокой квалификации, и даже опытные специалисты могут допускать ошибки, негативно влияющие на долговечность узла. Наиболее распространенные проблемы возникают из-за невнимательности к деталям или использования неподходящих инструментов. Знание типичных ошибок поможет избежать их в вашей практике.
- Игнорирование маркировки шестерен — при сборке шестерни постоянного зацепления их необходимо устанавливать в том же положении, в котором они приработались. Иначе это может привести к повышенному шуму.
- Неправильная затяжка гаек валов — недостаточная затяжка может вызвать самоотворачивание и разрушение коробки, а чрезмерная затяжка приведет к деформации резьбы или подшипников.
- Использование старых стопорных колец — снятые кольца теряют упругость, и их повторное использование может привести к осевому смещению валов под нагрузкой.
- Попадание грязи в подшипники — даже мельчайшая песчинка между роликами может вывести новый подшипник из строя всего за несколько сотен километров.
Особое внимание следует уделить установке сальников. Манжеты должны устанавливаться строго ровно, без перекосов. Рекомендуется смазать рабочую кромку сальника маслом перед установкой, чтобы избежать сухого трения в первые секунды работы двигателя. Перекос сальника может привести к быстрому износу и утечке масла.
Сборка механизма переключения передач также требует внимательности. Шарики фиксаторов должны свободно перемещаться в своих гнездах, а пружины не должны быть сжаты до упора в свободном состоянии. Правильная регулировка хода штоков обеспечивает четкость переключения передач.
Заключительным этапом является установка коробки на автомобиль и заправка маслом. Уровень масла следует проверять через контрольное отверстие. Использование масла рекомендованной вязкости и класса API крайне важно для нормальной работы синхронизаторов и подшипников.
Регулярное обслуживание и своевременная замена масла значительно увеличивают срок службы агрегата. При первых признаках неисправности стоит провести диагностику, не дожидаясь полного разрушения узлов. Правильно выполненная разборка и дефектовка — залог успешного ремонта.
Восстановленная коробка передач 154, при соблюдении технологии сборки, функционирует не хуже новой. Важно использовать оригинальные запасные части или качественные аналоги от проверенных производителей. Экономия на подшипниках или синхронизаторах часто приводит к необходимости повторного ремонта в кратчайшие сроки.
Инструменты и оборудование для разборки КПП
Для успешной разборки и дефектовки коробки передач (КПП) Камаз 154 необходимо использовать специализированные инструменты и оборудование, которые обеспечивают безопасность и эффективность работы. Правильный выбор инструментов позволяет избежать повреждений деталей и ускоряет процесс разборки.
1. Основные инструменты:
- Набор ключей: Включает в себя как рожковые, так и торцевые ключи различных размеров. Особенно важны ключи для работы с болтами и гайками, которые крепят крышки и другие элементы КПП.
- Отвертки: Плоские и крестовые отвертки различных размеров необходимы для снятия крышек и разъединения соединений. Рекомендуется использовать отвертки с магнитными наконечниками для предотвращения потери мелких деталей.
- Плоскогубцы и пассатижи: Эти инструменты помогут в работе с пружинами и мелкими деталями, а также при снятии и установке уплотнительных колец.
- Молоток: Используется для легкого постукивания по деталям, чтобы освободить застрявшие элементы. Рекомендуется использовать резиновый молоток, чтобы избежать повреждений.
- Ключи для демонтажа подшипников: Специальные инструменты для снятия подшипников, которые могут быть сильно зафиксированы на валу.
2. Оборудование:
- Станок для разборки КПП: Это специализированное оборудование, которое позволяет надежно фиксировать коробку передач в процессе разборки. Станок обеспечивает удобный доступ ко всем элементам КПП и минимизирует риск повреждений.
- Стол для сборки и разборки: Удобный рабочий стол с достаточной площадью для размещения всех деталей и инструментов. На столе должны быть предусмотрены места для хранения мелких деталей, чтобы избежать их потери.
- Лупа или микроскоп: Для детального осмотра мелких деталей и выявления возможных дефектов, таких как трещины или износ.
- Ультразвуковая мойка: Для очистки деталей КПП от загрязнений и остатков масла. Ультразвуковая мойка позволяет эффективно удалить даже самые мелкие частицы грязи.
3. Дополнительные материалы:
- Смазочные материалы: Необходимы для обработки резьбовых соединений и подшипников при сборке КПП. Использование качественных смазок способствует продлению срока службы деталей.
- Уплотнительные материалы: При разборке и сборке КПП важно иметь под рукой новые уплотнители и прокладки, чтобы избежать утечек масла.
Использование правильных инструментов и оборудования значительно упрощает процесс разборки и дефектовки КПП Камаз 154, а также повышает качество выполняемых работ. Перед началом разборки рекомендуется тщательно подготовить рабочее место и убедиться в наличии всех необходимых инструментов.
Технология сборки КПП после дефектовки
Сборка коробки передач (КПП) КамАЗ 154 после дефектовки является важным этапом, который требует внимательного подхода и соблюдения определенных технологий. Правильная сборка обеспечивает надежную работу трансмиссии и продлевает срок службы автомобиля. В данном разделе рассмотрим основные этапы и рекомендации по сборке КПП.
1. Подготовка к сборке
Перед началом сборки необходимо тщательно подготовить рабочее место и все необходимые инструменты. Убедитесь, что все детали, прошедшие дефектовку, очищены от загрязнений и имеют необходимые характеристики. Проверьте наличие всех комплектующих, включая подшипники, сальники, прокладки и другие элементы.
2. Сборка корпуса КПП
Начинайте сборку с установки основных элементов корпуса КПП. Убедитесь, что все поверхности чистые и не имеют повреждений. При установке прокладок используйте герметик, чтобы предотвратить утечки масла. Корпус следует собирать в соответствии с технической документацией, обращая внимание на правильность расположения всех элементов.
3. Установка валов и шестерен
После сборки корпуса переходите к установке валов и шестерен. Важно следить за тем, чтобы все детали были правильно ориентированы и установлены на свои места. Используйте смазку для подшипников и шестерен, чтобы обеспечить их надежную работу. При установке валов обращайте внимание на зазоры и люфты, которые должны соответствовать нормам, указанным в технической документации.
4. Установка синхронизаторов и механизмов переключения
Синхронизаторы играют ключевую роль в обеспечении плавного переключения передач. Установите их в соответствии с порядком, указанным в инструкции. Проверьте, чтобы все механизмы переключения работали свободно и без заеданий. При необходимости произведите регулировку механизмов для достижения оптимальной работы.
5. Закрытие корпуса и установка крышки
После завершения установки всех внутренних компонентов, закройте корпус КПП. Убедитесь, что все болты и крепежные элементы затянуты с необходимым моментом. Установка крышки должна производиться аккуратно, чтобы не повредить прокладки. После этого проверьте герметичность соединений.
6. Проверка и тестирование
После сборки КПП необходимо провести проверку на наличие утечек масла и тестирование работы всех механизмов. Установите КПП на автомобиль и проведите пробный заезд, чтобы убедиться в правильности работы трансмиссии. Обратите внимание на шумы и вибрации, которые могут указывать на неправильную сборку или наличие дефектов.
Соблюдение всех этапов технологии сборки КПП КамАЗ 154 после дефектовки гарантирует надежную работу трансмиссии и минимизирует риск возникновения неисправностей в будущем. Важно помнить, что качественная сборка является залогом долговечности и эффективности работы автомобиля.
Профилактика и обслуживание КПП Камаз 154
Профилактика и обслуживание коробки передач (КПП) Камаз 154 являются важными аспектами, которые способствуют увеличению срока службы трансмиссии и обеспечивают надежную работу автомобиля в целом. Регулярное техническое обслуживание позволяет выявить и устранить потенциальные проблемы до того, как они перерастут в серьезные неисправности.
Первым шагом в профилактике КПП является регулярная проверка уровня и состояния трансмиссионного масла. Масло в КПП Камаз 154 должно быть чистым и находиться на уровне, указанном в технической документации. Низкий уровень масла может привести к перегреву и износу деталей, в то время как загрязненное масло теряет свои смазывающие свойства, что также негативно сказывается на работе трансмиссии.
Рекомендуется менять трансмиссионное масло каждые 40-50 тысяч километров пробега или по мере его загрязнения. При замене масла необходимо также заменить масляный фильтр, если он предусмотрен конструкцией КПП. Это поможет избежать попадания загрязнений в систему и продлит срок службы трансмиссии.
Кроме проверки масла, важным аспектом обслуживания является осмотр и проверка состояния всех механических компонентов КПП. Необходимо регулярно проверять состояние сцепления, приводных валов и подшипников. Износ этих деталей может привести к неправильной работе КПП и, как следствие, к поломкам. В случае выявления трещин, деформаций или других повреждений, детали должны быть заменены.
Также стоит обратить внимание на работу синхронизаторов, которые обеспечивают плавное переключение передач. Если переключение передач стало затруднительным или сопровождается посторонними звуками, это может свидетельствовать о необходимости замены синхронизаторов или других компонентов КПП.
Важным элементом профилактики является и проверка герметичности коробки передач. Утечки масла могут указывать на износ уплотнителей или повреждение корпуса КПП. В случае обнаружения утечек необходимо немедленно устранить проблему, чтобы избежать серьезных повреждений трансмиссии.
Не менее важным является и соблюдение рекомендаций по эксплуатации КПП. Избегайте резкого переключения передач, перегрузки автомобиля и длительной работы на высоких оборотах. Эти факторы могут значительно ускорить износ коробки передач и привести к необходимости ее ремонта или замены.
В заключение, регулярное обслуживание и профилактика КПП Камаз 154 являются залогом надежной работы автомобиля. Соблюдение всех рекомендаций по уходу за трансмиссией поможет избежать серьезных поломок и продлит срок службы как самой КПП, так и всего автомобиля в целом.
