Демонтаж коробки передач (КПП) КАМАЗ с делителем — это сложный и ответственный процесс, требующий точности и внимательности. В данной статье представлена пошаговая инструкция, которая поможет вам правильно выполнить эту задачу, избегая распространенных ошибок и обеспечивая безопасность на каждом этапе работы. Мы рассмотрим ключевые моменты технологии демонтажа, включая моменты затяжки, что позволит вам не только успешно снять КПП, но и подготовить её к дальнейшему ремонту или замене. Эта информация будет полезна как опытным механикам, так и новичкам, стремящимся освоить навыки работы с грузовыми автомобилями.
Подготовительный этап и обеспечение доступа
Процесс начинается с установки автомобиля на ровной горизонтальной поверхности с прочным покрытием. Важно зафиксировать транспортное средство с помощью противооткатных упоров под задние колеса и опустить кабину в максимально переднее положение, убедившись в надежной фиксации упоров. Если работы проводятся на открытом воздухе, необходимо организовать навес или укрытие для защиты открытых частей агрегатов от пыли и влаги, что особенно важно для прецизионных пар трения.
Первым шагом в механической подготовке является слив трансмиссионного масла из картера коробки передач и делителя. Для этого под сливные отверстия устанавливается контейнер объемом не менее 15 литров, после чего откручиваются пробки. Рекомендуется выполнять эту процедуру сразу после остановки двигателя, пока масло еще теплое и менее вязкое, что способствует более полному опорожнению системы смазки.
⚠️ Внимание: Отработанное трансмиссионное масло относится к опасным отходам. Запрещается сливать его на землю или в канализацию. Сбор и утилизация должны осуществляться в соответствии с экологическими стандартами.
Следующим шагом является отсоединение карданного вала от фланца первичного вала коробки передач. Чтобы предотвратить проворачивание фланца при откручивании гаек, можно использовать монтажную лопатку, уперев ее в шлицы или отверстия фланца. После отсоединения карданный вал следует отвести в сторону и зафиксировать проволокой к раме, чтобы избежать его случайного опускания или контакта с подвижными частями.
Ключевым этапом является демонтаж элементов, мешающих доступу к креплениям КПП. К ним относятся нижние части брызговиков, защитные кожухи и, если имеется, элементы системы выпуска отработавших газов, расположенные в непосредственной близости от коробки. На некоторых модификациях может потребоваться частичное снятие элементов рамы или кронштейнов крепления топливных баков, если они препятствуют опусканию агрегата.
Отсоединение систем управления и пневматики
Коробки передач КАМАЗ с делителем имеют сложную систему пневматического управления, включающую редукционный клапан, фильтр, кран управления делителем и исполнительные цилиндры. Перед снятием агрегата необходимо сбросить давление в пневмосистеме автомобиля, открыв краны для слива конденсата из ресиверов. Это предотвратит резкие звуки и неконтролируемое движение штоков при отсоединении трубопроводов.
Отсоединение пневматических магистралей следует производить осторожно, маркируя шланги или запоминая их расположение, чтобы не перепутать входы управления делителем и сцеплением при сборке. Трубопроводы подключаются к клапанам управления на картере сцепления или коробке, а также к исполнительным механизмам на корпусе делителя. Для отсоединения используются ключи нужного размера, а в случае быстросъемных соединений достаточно нажать на фиксирующее кольцо.
Одновременно с отключением пневматики необходимо отключить электрическую часть. На современных моделях это могут быть датчики скорости, температуры масла или электромагнитные клапаны управления. Разъемы следует отсоединять, предварительно отжав фиксаторы, и защищать от влаги и грязи, обматывая их ветошью или надевая защитные колпачки. Повреждение изоляции жгутов во время снятия — распространенная проблема, которая может привести к коротким замыканиям.
Особое внимание стоит уделить тросу или тяге привода управления коробкой передач. Механизм переключения соединен с рычагом в кабине через жесткую тягу или трос, которые прикрепляются к внешнему механизму управления КПП. Необходимо ослабить контргайки и отсоединить наконечник тяги от рычага коробки. Если используется тросовый привод, он отсоединяется от кронштейна крепления на картере.
После отключения всех коммуникаций следует проверить свободный ход агрегата. Коробка передач не должна быть связана с системами автомобиля, кроме крепежных болтов и опор. Любые забытые шланги или провода могут стать препятствием при опускании узла и могут быть повреждены под весом агрегата.
| Этап демонтажа | Описание действий | Особенности и рекомендации |
|---|---|---|
| Подготовка | Отключение аккумулятора, снятие защитных кожухов | Обеспечить безопасность, использовать инструменты с изоляцией |
| Слив масла | Слить трансмиссионное масло из КПП | Использовать подходящий контейнер для сбора масла |
| Снятие карданного вала | Открутить крепления и снять карданный вал | Обозначить положение вала для правильной установки при сборке |
| Демонтаж делителя | Открутить крепления делителя и снять его | Обратить внимание на состояние уплотнителей и прокладок |
| Снятие КПП | Открутить крепления КПП и аккуратно снять ее | Использовать подъемное оборудование для предотвращения повреждений |
| Проверка состояния | Осмотреть детали на наличие износа и повреждений | Заменить изношенные детали перед установкой новой КПП |
Интересные факты
Вот несколько интересных фактов о демонтаже КПП КАМАЗ с делителем:
Сложность конструкции: КПП КАМАЗ с делителем имеет сложную конструкцию, которая позволяет переключать передачи и изменять передаточные отношения. Это делает процесс демонтажа более трудоемким, так как необходимо учитывать множество компонентов, таких как сцепление, карданные валы и системы управления.
Специфика инструментов: Для демонтажа КПП КАМАЗ с делителем требуется специальный инструмент, включая подъемники и приспособления для фиксации коробки передач. Неправильное использование инструментов может привести к повреждению как КПП, так и других элементов трансмиссии.
Влияние на эксплуатацию: Правильный демонтаж и последующая установка КПП с делителем критически важны для надежности работы автомобиля. Неправильная сборка может привести к преждевременному износу деталей и снижению эффективности работы трансмиссии, что в свою очередь может сказаться на общей производительности и экономичности автомобиля.
Технология демонтажа коробки передач
Крепление трансмиссии к картеру сцепления осуществляется с помощью болтов, расположенных по периметру фланца. Доступ к верхним болтам может быть затруднён, поэтому их лучше отворачивать сверху, из-под поднятой кабины, используя вороток с удлинителем или пневматический инструмент с гибкой головкой. Нижние болты доступны снизу, но могут быть загрязнены, поэтому перед их отворачиванием необходимо очистить щеткой.
Для поддержки агрегата во время отворачивания последних болтов рекомендуется использовать гидравлическую трансмиссионную стойку или таль. Поддон коробки передач обвязывается ремнями или цепями, которые крепятся на крюке подъемного механизма. Центровка груза должна быть выполнена так, чтобы коробка находилась в горизонтальном положении, без перекосов, которые могут вызвать напряжение в местах крепления.
- Установите трансмиссионную стойку под коробку передач и зафиксируйте её, обеспечив плотное прилегание опорной площадки к картеру.
- Отверните гайки, крепящие подушки задней опоры коробки передач к поперечине рамы.
- Снимите поперечину задней опоры вместе с подушками, освобождая хвостовую часть КПП.
- Плавно опустите стойку, контролируя выход первичного вала из отверстия картера сцепления.
- При извлечении вала избегайте перекосов, чтобы не повредить шлицы или поверхность трения лепестков корзины сцепления.
При разъединении коробки и двигателя первичный вал должен выйти из ступицы ведомого диска сцепления. Если вал застрял, не применяйте чрезмерные усилия при опускании или раскачивании, так как это может повредить подшипник первичного вала или сам диск сцепления. В таких случаях аккуратно проверните вал вручную (если это возможно) или используйте монтажную лопатку для легкого смещения агрегата.
| Параметр | Значение / Описание |
|---|---|
| Тип соединения | Фланцевое, на 8 или 10 болтов (М12х1,25) |
| Масса агрегата (с делителем) | 280–320 кг (в зависимости от модели) |
| Тип первичного вала | Шлицевое соединение (14 или 20 шлицов) |
Особенности работы с делителем передач

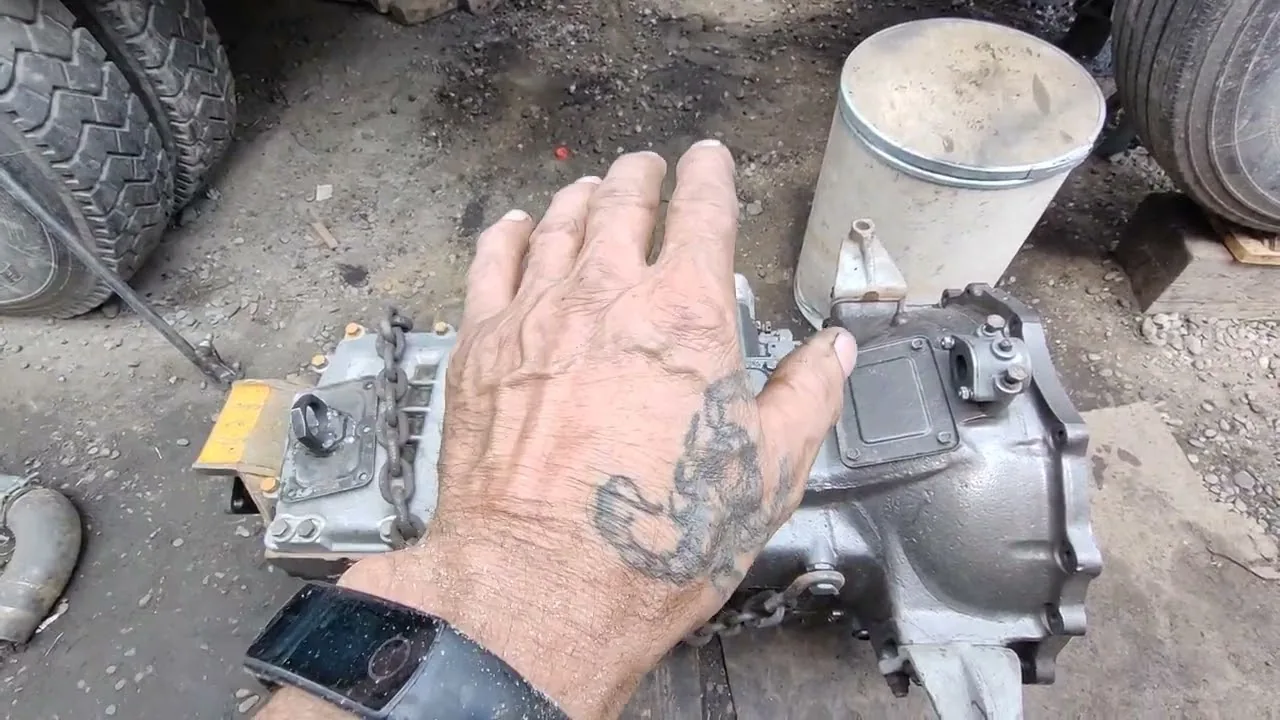

Наличие делителя в трансмиссии КАМАЗ вносит изменения в процесс демонтажа. Делитель — это двухступенчатая коробка, расположенная спереди основной трансмиссии, с собственными точками крепления и весом. Обычно его снимают вместе с основной коробкой, что увеличивает общую длину и массу конструкции.
Перед началом снятия необходимо отключить трубопроводы подачи воздуха к пневмоцилиндру делителя и датчику положения передачи. Эти компоненты находятся на передней части агрегата и часто защищены кожухами. Важно не потерять медные уплотнительные кольца или прокладки под фланцами подачи воздуха, так как их отсутствие после сборки может привести к утечкам.
Если решено снимать делитель отдельно от основной коробки (например, для замены подшипников первичного вала без полного демонтажа КПП), процесс изменяется. В этом случае сначала нужно открутить болты, соединяющие картер делителя с картером сцепления и коробкой. Однако такая операция возможна только при наличии достаточного пространства спереди двигателя и специального инструмента для удержания делителя.
При совместном снятии увеличивается нагрузка на подъемное оборудование. Центр масс смещается вперед, к двигателю, поэтому точку крепления талей или стойки следует выбирать ближе к делителю, чтобы избежать падения агрегата назад при его отрыве от рамы. Балансировка узла в воздухе — критически важный момент, требующий внимательности.
Внутреннее устройство делителя включает в себя валы и шестерни, которые могут сместиться во время транспортировки снятого агрегата. Рекомендуется зафиксировать валы, чтобы предотвратить их проворачивание, или транспортировать коробку в положении, исключающем выпадение деталей. Также стоит проверить состояние сальника первичного вала, который находится внутри делителя и доступен только при его разборке.
Типичные ошибки и меры предосторожности
Снятие коробки передач (КПП) с делителем на КАМАЗе — это процесс с множеством нюансов. Игнорирование деталей может привести к повторному разбору и дополнительным расходам. Изучение распространенных ошибок помогает составить список действий, которых следует избегать. Профессиональные механики знают, что мелкие детали часто становятся решающими для успешного завершения работы.
- Недостаток маркировки пневмошлангов может вызвать путаницу в магистралях при сборке, что приведет к неправильной работе делителя.
Инструменты и оборудование для демонтажа
Для успешного демонтажа коробки передач (КПП) КАМАЗ с делителем необходимо подготовить соответствующий набор инструментов и оборудования. Правильный выбор инструментов не только ускоряет процесс, но и минимизирует риск повреждения деталей и узлов автомобиля.
Первым шагом в подготовке является сбор основных инструментов:
- Набор ключей: Включает как рожковые, так и торцевые ключи различных размеров. Для демонтажа КПП КАМАЗ обычно требуются ключи на 10, 12, 14, 17 и 19 мм.
- Отвертки: Набор плоских и крестовых отверток поможет в работе с креплениями и разъемами.
- Торцевые головки: Используются для работы с болтами и гайками, которые могут быть недоступны для обычных ключей.
- Динамометрический ключ: Необходим для затяжки крепежа с заданным моментом, что особенно важно для обеспечения надежности соединений после сборки.
Кроме ручных инструментов, потребуется также специализированное оборудование:
- Подъемник или домкрат: Для безопасного подъема автомобиля и обеспечения доступа к КПП. Подъемник предпочтителен, так как он обеспечивает более удобный доступ к рабочей зоне.
- Стойки безопасности: Обязательно использовать для фиксации автомобиля в поднятом состоянии, чтобы избежать несчастных случаев.
- Съемники: В некоторых случаях может понадобиться съемник для извлечения шестерен или других компонентов, которые могут быть застрявшими.
Также стоит обратить внимание на наличие расходных материалов:
- Смазочные материалы: Для обработки резьбовых соединений и предотвращения коррозии.
- Уплотнительные материалы: При демонтаже и последующей сборке может потребоваться замена уплотнителей и прокладок.
Не забудьте о средствах индивидуальной защиты (СИЗ): перчатки, защитные очки и, при необходимости, наушники. Это поможет избежать травм и повреждений во время работы.
Подготовив все необходимые инструменты и оборудование, вы сможете значительно упростить процесс демонтажа КПП КАМАЗ с делителем, что в свою очередь позволит сосредоточиться на выполнении самой работы с максимальной эффективностью и безопасностью.
Проверка состояния деталей после демонтажа
После завершения процесса демонтажа коробки передач (КПП) КАМАЗ с делителем крайне важно провести тщательную проверку состояния всех снятых деталей. Это позволит не только оценить их текущее состояние, но и предотвратить возможные проблемы в будущем при повторной сборке или эксплуатации.

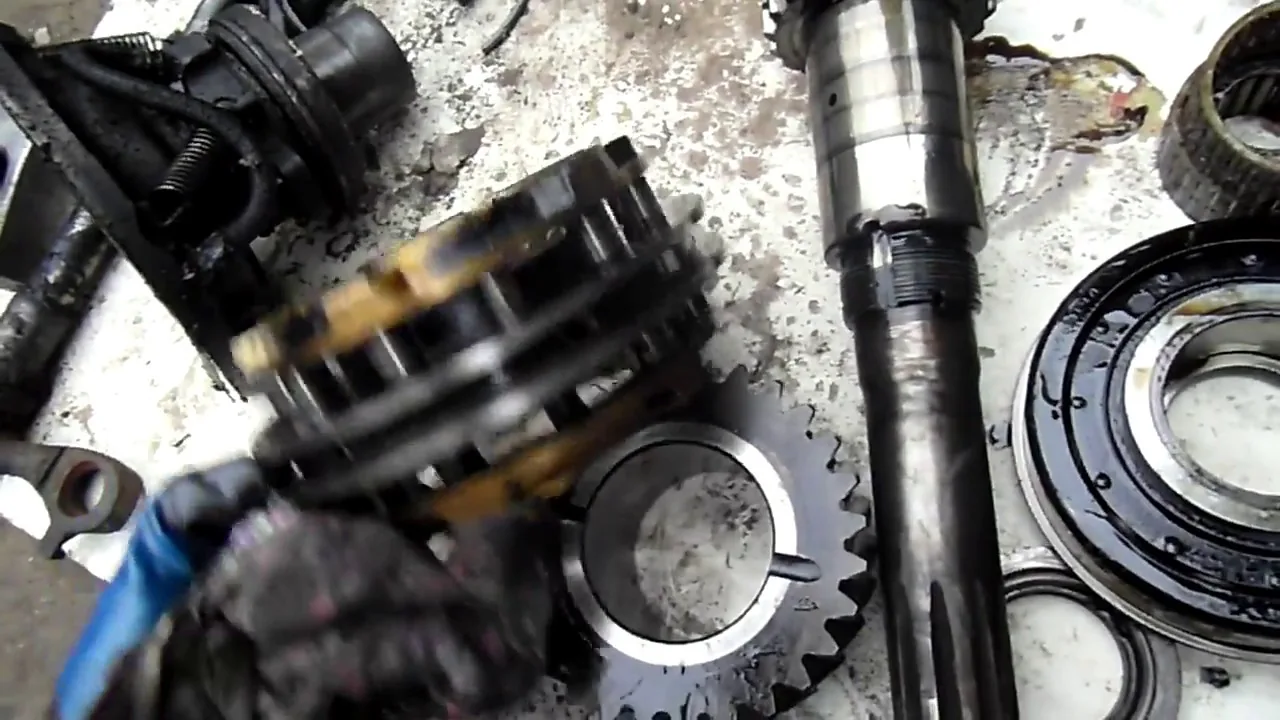

Первым шагом в проверке является визуальный осмотр всех компонентов. Необходимо обратить внимание на наличие трещин, сколов, коррозии и других видимых повреждений. Особенно важно проверить состояние зубьев шестерен, так как их износ может привести к серьезным проблемам в работе трансмиссии.
Далее следует провести измерения ключевых параметров деталей. Для этого используются специальные инструменты, такие как штангенциркули и микрометры. Важно измерить диаметр валов, толщину стенок и другие критические размеры, чтобы убедиться, что они соответствуют заводским стандартам. Если размеры выходят за допустимые пределы, это может свидетельствовать о необходимости замены детали.
Не менее важным этапом является проверка подшипников. Они должны вращаться свободно, без заеданий и посторонних шумов. Если подшипники имеют признаки износа или повреждения, их необходимо заменить, так как они играют ключевую роль в обеспечении надежной работы КПП.
Также стоит обратить внимание на состояние уплотнительных колец и сальников. Они должны быть целыми и не иметь трещин, так как их повреждение может привести к утечкам масла и, как следствие, к серьезным поломкам трансмиссии.
После визуального и измерительного контроля рекомендуется провести тестирование на стенде, если это возможно. Это позволит выявить скрытые дефекты и убедиться в работоспособности всех компонентов. Тестирование может включать проверку на наличие вибраций, шумов и других аномалий при работе.
В заключение, проверка состояния деталей после демонтажа КПП КАМАЗ с делителем является неотъемлемой частью процесса обслуживания и ремонта. Тщательный контроль позволит не только выявить повреждения, но и продлить срок службы трансмиссии, обеспечивая ее надежную и безопасную работу в будущем.
Рекомендации по сборке и установке новой КПП
Сборка и установка новой коробки передач (КПП) на КАМАЗ с делителем – это ответственный процесс, требующий внимательности и соблюдения определенных рекомендаций. Правильная установка обеспечит надежную работу трансмиссии и продлит срок службы автомобиля.
Перед началом сборки необходимо подготовить рабочее место и инструменты. Убедитесь, что у вас есть все необходимые инструменты: ключи, отвертки, динамометрический ключ, а также запасные детали, такие как прокладки и уплотнители.
Первым шагом является проверка новой КПП на наличие повреждений. Осмотрите корпус на предмет трещин, вмятин и других дефектов. Убедитесь, что все элементы, такие как валы и шестерни, находятся в исправном состоянии. Если вы заметили какие-либо недостатки, лучше всего обратиться к поставщику для замены.
При установке новой КПП важно следовать последовательности действий. Начните с установки прокладок и уплотнителей, чтобы избежать утечек масла. Прокладки должны быть установлены на чистую и ровную поверхность. Используйте герметик, если это предусмотрено конструкцией.
Далее, аккуратно соедините КПП с двигателем. Убедитесь, что все крепежные элементы правильно выровнены. Используйте динамометрический ключ для затяжки болтов в соответствии с рекомендациями производителя. Это поможет избежать повреждений резьбы и обеспечит надежное соединение.
После установки КПП необходимо подключить все необходимые элементы: тросы управления, датчики и электропроводку. Проверьте, чтобы все соединения были надежными и не имели повреждений. Особое внимание уделите подключению системы охлаждения, если такая предусмотрена.
После завершения установки следует провести проверку работоспособности КПП. Запустите двигатель и переключите передачи, чтобы убедиться в отсутствии посторонних шумов и вибраций. Проверьте уровень масла в коробке передач и при необходимости долейте его до необходимого уровня.
Не забывайте о регулярном обслуживании КПП. Периодически проверяйте уровень масла, состояние прокладок и уплотнителей, а также следите за работой всех механизмов. Это поможет избежать серьезных поломок и продлит срок службы вашей коробки передач.
Следуя этим рекомендациям, вы сможете успешно установить новую КПП на КАМАЗ с делителем, обеспечив надежную и бесперебойную работу трансмиссии вашего автомобиля.
