Снятие коробки передач (КПП) на грузовиках КамАЗ — это важная процедура, требующая внимательности и точности. В данной статье представлена подробная пошаговая инструкция, которая поможет как опытным механикам, так и новичкам в автосервисе правильно выполнить демонтаж КПП. Мы рассмотрим необходимые инструменты, последовательность действий, моменты затяжки, а также типичные ошибки, которые могут возникнуть в процессе работы. Эта информация будет полезна для обеспечения надежности и долговечности вашего грузовика, а также для минимизации времени на ремонт.
Подготовительный этап и организация рабочего места
Перед началом демонтажных работ трансмиссии необходимо надежно зафиксировать автомобиль. Грузовик следует разместить на ровной и твердой поверхности, а под колеса установить противооткатные упоры. Если работы выполняются вне специализированного помещения, важно предусмотреть возможность использования подъемных механизмов, так как вес коробки передач может достигать 250-300 кг.
Организация рабочего пространства требует наличия смотровой ямы или эстакады, так как доступ к крепежным элементам карданного вала и опоре коробки передач снизу ограничен. Необходимо подготовить набор слесарного инструмента, включая головки большого диаметра, удлиненные воротки и динамометрический ключ для последующей сборки. Важно поддерживать чистоту в зоне работ, чтобы избежать попадания абразивных частиц в открытые полости агрегатов.
⚠️ Внимание: Запрещается проводить демонтаж коробки передач на автомобиле, который стоит только на штатных опорах домкратов. Использование дополнительных страховочных стоек или козелков обязательно для обеспечения безопасности.
Ключевым этапом подготовки является слив технического масла из картера коробки передач. Эту операцию следует выполнять на прогретом двигателе, чтобы обеспечить максимальную текучесть смазки и полный выход загрязнений. Для этого необходимо отвинтить сливную пробку, расположенную в нижней части картера, и слить жидкость в подготовленную емкость объемом не менее 10 литров. После завершения слива пробку закручивают обратно, чтобы предотвратить попадание грязи.
Параллельно с подготовкой инструмента рекомендуется провести визуальный осмотр смежных узлов. Следует проверить состояние тросов или тяг управления, а также целостность гофр и пыльников. На этом этапе желательно очистить внешнюю поверхность коробки передач и картера сцепления от грязи и масла, чтобы избежать загрязнения внутренних механизмов при разборке. Чистота — залог качественного ремонта и долговечности восстановленного узла.
Демонтаж элементов привода и карданной передачи
Первым этапом демонтажа агрегата является отключение всех управляющих элементов и передачи крутящего момента. Обычно начинают с рычага переключения передач в кабине. Для доступа к механизму выбора передач может потребоваться снять обшивку пола или люк, в зависимости от конфигурации кабины. Рычаг аккуратно извлекается, после чего отсоединяются тяги или тросы от внешнего механизма переключения на корпусе коробки передач.
Следующий шаг — отсоединение карданного вала. Это критически важный момент, который требует предварительной разметки положения фланцев относительно друг друга. Если метки не будут сделаны, при сборке может возникнуть дисбаланс вала, что приведет к вибрациям во время движения. Болты, крепящие фланец, отворачиваются, и вал аккуратно отводится в сторону, освобождая выходной вал коробки передач.
На автомобилях с делителем или дополнительным диапазоном необходимо отключить пневматические магистрали. Шланги подачи воздуха осторожно отсоединяются от клапанов, а отверстия рекомендуется сразу же заглушить пробками или ветошью, чтобы предотвратить попадание пыли в пневмосистему. Электрические разъемы датчиков, таких как датчик скорости или давления, также отключаются и убираются в безопасное место.
| Элемент | Действие | Нюанс |
|---|---|---|
| Рычаг КПП | Извлечение из механизма | Не прикладывать чрезмерных усилий |
| Карданный вал | Откручивание фланца | Обязательна маркировка меток |
| Пневмолинии | Отсоединение шлангов | Требуется герметизация отверстий |
После отключения внешних коммуникаций открывается доступ к крепежу коробки. Снимается защитный кожух картера сцепления, если он установлен, и проверяется состояние рабочего цилиндра сцепления. Часто на этом этапе выявляются подтеки тормозной жидкости, что может свидетельствовать о необходимости замены манжетных уплотнений цилиндра одновременно с ремонтом коробки передач.
| Этап снятия КПП | Описание действий | Необходимый инструмент |
|---|---|---|
| Подготовка | Отключение аккумулятора, установка автомобиля на ровную поверхность | Ключи, домкрат |
| Снятие карданного вала | Ослабление креплений и снятие карданного вала | Гаечные ключи, отвертка |
| Демонтаж КПП | Откручивание болтов крепления КПП и снятие коробки | Гаечные ключи, трещотка |
| Проверка состояния | Осмотр уплотнителей и других элементов перед установкой | Визуальный осмотр |
| Установка новой КПП | Установка коробки на место и затяжка болтов | Гаечные ключи, трещотка |
Интересные факты
Вот несколько интересных фактов о технологии снятия коробки передач (КПП) на грузовиках КамАЗ:
Модульность конструкции: Грузовики КамАЗ разработаны с учетом модульного подхода, что упрощает процесс снятия и установки КПП. Это позволяет механикам быстро и эффективно производить замену или ремонт трансмиссии, минимизируя время простоя автомобиля.
Специальные инструменты: Для снятия КПП на КамАЗах используются специальные инструменты и приспособления, такие как подъемники и крепления, которые обеспечивают безопасность и удобство работы. Это особенно важно, учитывая вес и размеры коробки передач, что делает процесс более безопасным для механиков.
Автоматизация процессов: Современные модели КамАЗов могут быть оснащены автоматизированными системами, которые облегчают процесс диагностики и ремонта трансмиссии. Это включает в себя использование электронных систем для мониторинга состояния КПП, что позволяет заранее выявлять потенциальные проблемы и предотвращать серьезные поломки.
Эти факты подчеркивают как технические особенности, так и инновационные подходы, применяемые в обслуживании грузовиков КамАЗ.

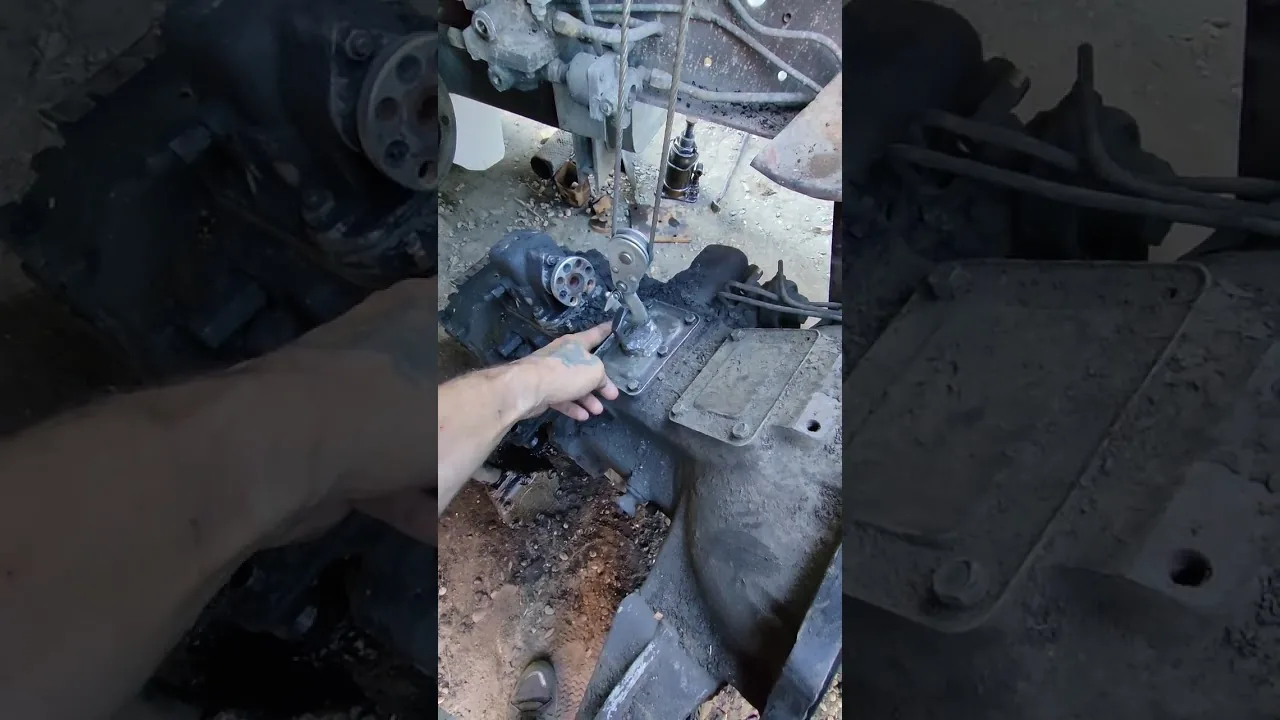

Снятие коробки передач и разделение узлов
Ключевым этапом процесса является отделение коробки передач от картера маховика двигателя. Крепежные болты, расположенные по периметру соединения, могут иметь различную длину, поэтому важно запомнить их расположение или сделать отметки. Для доступа к верхним болтам часто нужны удлиненные головки и воротки, так как пространство ограничено рамой и топливными баками.

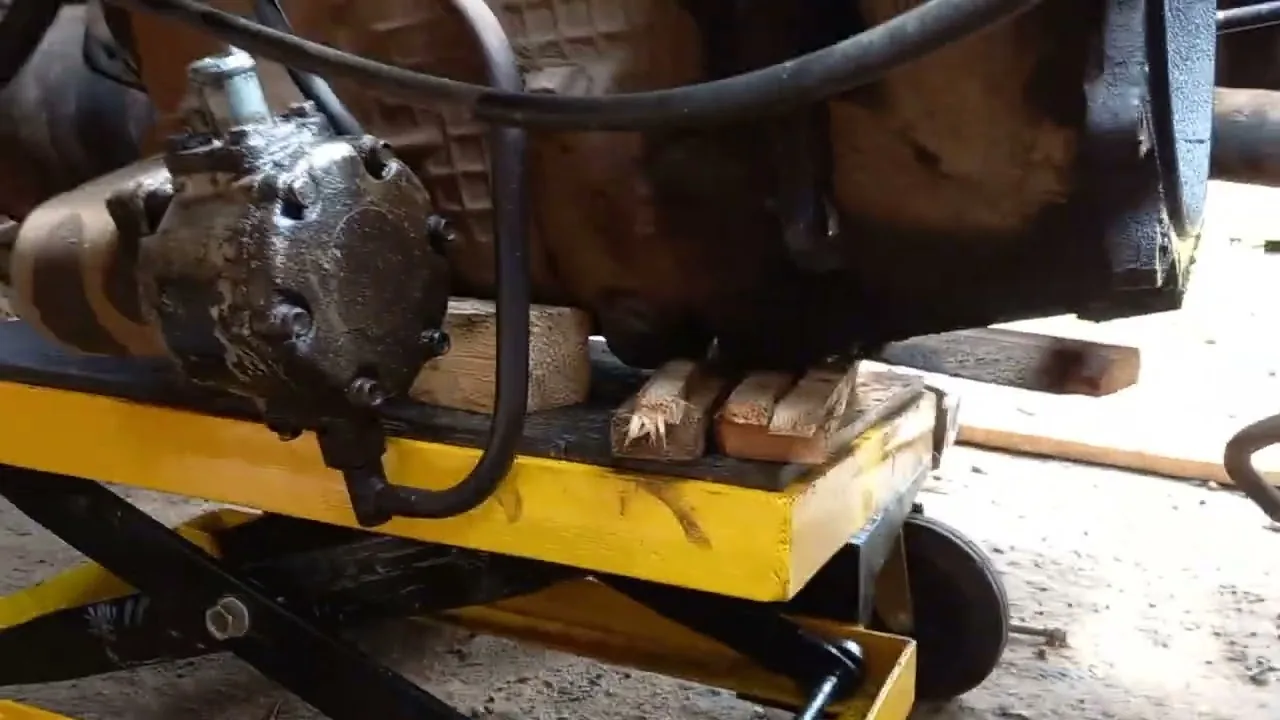

После откручивания всех крепежных болтов следует обеспечить поддержку коробки передач. Под картер КПП устанавливается гидравлическая стойка или используется кран-балка. Вся нагрузка от веса агрегата должна полностью ложиться на подъемное устройство, что позволяет безопасно снять крепеж первичного вала и опоры. Без надежной фиксации коробка передач может неожиданно сместиться, что приведет к повреждению шлицов первичного вала или диска сцепления.
Затем необходимо отсоединить трос или тягу привода сцепления от рычага на картере. Аккуратно отводя КПП назад, важно следить за тем, чтобы первичный вал выходил из корзины сцепления ровно, без перекосов. Перекос может повредить лепестки нажимной пружины корзины или шлицы вала. Как только вал освободится, коробку опускают вниз и перемещают на ремонтную тумбу или стеллаж.
Если необходимо разделить КПП и картер сцепления, то после установки узла на верстак откручиваются болты по периметру соединения. Картер сцепления снимается, открывая доступ к механизму переключения и валу. На этом этапе проверяют состояние подшипников и шестерен, а также осматривают штоки и вилки.
Следует отметить, что на некоторых моделях, особенно с усиленными картерами, может потребоваться снятие опоры КПП с поперечины рамы. Болты крепления опоры отворачиваются в последнюю очередь перед окончательным опусканием агрегата. После снятия КПП рекомендуется сразу закрыть отверстие в картере маховика чистой тканью, чтобы защитить диск сцепления от пыли и загрязнений.
Дефектовка и типичные ошибки при разборке
После снятия коробки передач и её установки на ремонтный стенд начинается детальная диагностика. Визуально проверяется состояние картера на наличие трещин, особенно в местах крепления кронштейнов и подшипников. Люфты валов оцениваются путём покачивания, а работа синхронизаторов — прокруткой валов при включённых передачах. Любые посторонние звуки или заедания сигнализируют о необходимости глубокой разборки.
В процессе разборки часто возникают типичные ошибки, которые могут свести на нет все усилия по ремонту. Одной из распространённых проблем является потеря мелких деталей, таких как стопорные кольца, шарики фиксаторов или пружины. Чтобы избежать этого, рекомендуется проводить все операции на чистом столе, используя магнитный поддон и контейнеры для сортировки крепежа.
- Игнорирование маркировки деталей — при снятии вилок, штоков и подшипников важно помечать их положение, так как неправильная сборка может привести к некорректной работе механизма переключения или его заклиниванию.
- Использование ударного инструмента без оправки — выбивание валов или подшипников прямыми ударами молотка по торцам может привести к расклепке металла и повреждению дорожек качения, что потребует замены дорогостоящих компонентов.
- Повторное использование одноразовых элементов — сальники, прокладки и стопорные шайбы являются расходными материалами, и их повторная установка недопустима, так как это гарантированно приведёт к утечкам или самопроизвольному раскручиванию гаек.
- Недостаточная очистка поверхностей — остатки старых прокладок или герметика на привалочных плоскостях картера могут вызвать негерметичность соединения и быстрое выход узла из строя после сборки.
Особое внимание стоит уделить состоянию первичного вала и шлицевого соединения. Если на шлицах наблюдается выработка или «ступенька», то даже новая коробка передач не будет функционировать корректно из-за нарушения центровки. В таких случаях потребуется замена вала или всего узла сцепления в сборе с корзиной.
Сравнение методов дефектовки показывает, что применение специализированных съёмников и прессов значительно снижает риск повреждения деталей. Ручные методы выбивания допустимы только для грубых операций, но требуют высокой квалификации исполнителя. Точность измерений зазоров и натягов критически важна для долговечности отремонтированной коробки.
| Параметр | Норма | Критическое значение |
|---|---|---|
| Осевое люфт валов | 0.05 - 0.2 мм | Более 0.4 мм |
| Зазор в подшипниках | 0.01 - 0.05 мм | Более 0.1 мм |
Финальная сборка и проверка работоспособности
Сборка коробки передач выполняется в обратном порядке разборки. Важно строго следовать рекомендациям по затяжке резьбовых соединений. Особое внимание следует уделить установке подшипников, которые должны плотно садиться на валы и в корпуса, избегая перекосов. Использование динамометрического ключа при затяжке крышек подшипников и фланцев обеспечивает равномерное распределение нагрузок и предотвращает деформацию деталей корпуса.
После установки коробки передач на автомобиль и её соединения с двигателем необходимо настроить привод сцепления и механизм переключения передач. Ход штока рабочего цилиндра должен соответствовать техническим требованиям, а переключение передач должно происходить плавно, без щелчков и заеданий. Также следует проверить уровень масла, доведя его до контрольного отверстия или по щупу, в зависимости от конструкции.
Завершающим этапом является тестовый пробег. Сначала его проводят без нагрузки, на холостом ходу, чтобы прослушать работу агрегата на наличие посторонних звуков. Затем, при отсутствии замечаний, выполняется пробная поездка с постепенным увеличением нагрузки и переключением всех передач. Отсутствие вибраций, гудения и утечек масла подтверждает правильность выполненных работ.
Качественно выполненный ремонт с учетом всех технологических нюансов значительно увеличивает срок службы трансмиссии. Регулярное техническое обслуживание, включая проверку уровня масла и состояния приводов, является лучшей профилактикой серьезных поломок. Соблюдение правил эксплуатации и своевременное реагирование на первые признаки неисправностей помогают сохранить работоспособность грузовика в любых дорожных условиях.
Инструменты и оборудование для снятия КПП
Для успешного снятия коробки передач (КПП) с грузовиков КамАЗ необходимо использовать определённые инструменты и оборудование, которые обеспечат безопасность и эффективность работы. Важно заранее подготовить все необходимые предметы, чтобы избежать задержек в процессе демонтажа.
1. Основные инструменты:
- Набор ключей и головок: Для работы с крепежными элементами КПП потребуется набор ключей различных размеров, включая как метрические, так и дюймовые. Особенно полезны будут торцевые головки с удлинителями для доступа к труднодоступным местам.
- Отвертки: Плоские и крестовые отвертки необходимы для снятия различных пластиковых и металлических крышек, а также для отсоединения проводки.
- Молоток: Используется для аккуратного снятия заедающих деталей, но следует быть осторожным, чтобы не повредить элементы КПП.
2. Специальное оборудование:
- Подъемник или домкрат: Для безопасного доступа к КПП необходимо поднять грузовик. Подъемник предпочтителен, так как он обеспечивает стабильность и безопасность. Если используется домкрат, необходимо дополнительно установить подставки для предотвращения падения автомобиля.
- Кран или подъемный механизм: В случае, если КПП имеет значительный вес, рекомендуется использовать кран для её снятия. Это значительно упростит процесс и снизит риск травм.
3. Дополнительные материалы:
- Контейнеры для крепежа: Для удобства работы рекомендуется подготовить контейнеры для хранения болтов и гаек, чтобы избежать их потери.
- Технические жидкости: Необходимо иметь под рукой емкости для слива масла из КПП, а также чистящие средства для удаления загрязнений.
4. Средства индивидуальной защиты:
- Перчатки: Рекомендуется использовать прочные перчатки, чтобы защитить руки от острых краев и загрязнений.
- Очки: Защита глаз от возможных брызг масла и мелких частиц, которые могут вылететь при работе.
- Спецодежда: Ношение специальной рабочей одежды поможет избежать загрязнений и травм.
Подготовка всех перечисленных инструментов и оборудования перед началом работы значительно упростит процесс снятия КПП с грузовиков КамАЗ и обеспечит безопасность механика. Важно помнить, что каждая деталь имеет значение, и пренебрежение к подготовке может привести к затруднениям в процессе демонтажа.
Техника безопасности при работе с трансмиссией
Работа с трансмиссией грузовиков КамАЗ требует особого внимания к технике безопасности, так как это сложный процесс, связанный с высокой степенью риска. Перед началом любых работ с коробкой передач необходимо ознакомиться с инструкцией по эксплуатации и обслуживанию конкретной модели автомобиля. Важно помнить, что неправильные действия могут привести не только к повреждению оборудования, но и к травмам.
Прежде всего, необходимо обеспечить безопасные условия труда. Работы следует проводить на ровной и устойчивой поверхности, чтобы избежать случайного движения автомобиля. Рекомендуется использовать подставки или домкраты, чтобы зафиксировать грузовик в неподвижном состоянии. Также стоит убедиться, что автомобиль выключен, а ключ зажигания вынут из замка, чтобы исключить возможность случайного запуска двигателя.
Перед началом работы с трансмиссией необходимо надеть защитные средства: перчатки, очки и, при необходимости, защитную каску. Это поможет защитить руки от острых краев и механических повреждений, а глаза – от возможных летящих частиц. Также стоит обратить внимание на одежду: она должна быть свободной, чтобы не зацепиться за движущиеся части.
Важно помнить о том, что трансмиссия может содержать остатки масла, которое может быть скользким и опасным. Поэтому перед началом работы следует тщательно очистить рабочую зону и убрать все лишние предметы, которые могут стать причиной травмы. При работе с трансмиссией необходимо использовать только исправные инструменты, так как поврежденные или неподходящие инструменты могут привести к несчастным случаям.
При снятии коробки передач необходимо соблюдать последовательность действий, указанную в инструкции. Это поможет избежать повреждений как самой коробки, так и других элементов трансмиссии. Если в процессе работы возникают трудности, не стоит применять чрезмерные усилия, лучше обратиться за помощью к более опытным специалистам.
После завершения работы с трансмиссией следует провести проверку всех соединений и креплений, чтобы убедиться в их надежности. Также важно утилизировать использованные материалы и инструменты, чтобы избежать случайных травм в будущем. Соблюдение всех этих рекомендаций поможет обеспечить безопасность при работе с трансмиссией грузовиков КамАЗ и продлить срок службы автомобиля.
Советы по обслуживанию и ремонту КПП после снятия
После снятия коробки передач (КПП) с грузовиков КамАЗ важно провести ряд мероприятий, которые помогут обеспечить её дальнейшую надежную работу и продлить срок службы. Ниже представлены основные рекомендации по обслуживанию и ремонту КПП после её демонтажа.
1. Осмотр и диагностика
Первым шагом после снятия КПП является тщательный осмотр всех её компонентов. Необходимо проверить:
- Корпус КПП: на наличие трещин, вмятин и других механических повреждений.
- Шестерни и валы: на предмет износа, задиров и коррозии. Особое внимание следует уделить зубьям шестерен.
- Подшипники: на наличие люфта и шумов при вращении.
- Уплотнители: на предмет утечек масла и состояния резинок.
2. Чистка и промывка
После осмотра необходимо тщательно очистить все детали КПП от старого масла и загрязнений. Для этого можно использовать специальные очистители или растворители. Промывка деталей поможет удалить нагар и металлические частицы, которые могут повредить механизм при повторной сборке.
3. Замена масла и фильтров
Перед установкой КПП на место рекомендуется заменить масло и фильтры. Используйте только те масла, которые рекомендованы производителем, так как это обеспечит оптимальную работу коробки передач. Замена масла поможет избежать перегрева и износа деталей.
4. Ремонт или замена поврежденных деталей
Если в процессе осмотра были выявлены поврежденные детали, их необходимо либо отремонтировать, либо заменить. Это касается как внутренних компонентов, так и внешних элементов, таких как крепежные болты и уплотнители. Используйте только оригинальные запчасти или качественные аналоги, чтобы избежать проблем в будущем.
5. Сборка и установка КПП
При сборке КПП важно следовать рекомендациям производителя. Убедитесь, что все детали установлены правильно и надежно закреплены. Не забывайте о моменте затяжки болтов, который должен соответствовать установленным нормам. Также стоит обратить внимание на правильность установки уплотнителей, чтобы избежать утечек масла.
6. Тестирование после установки
После установки КПП на место необходимо провести тестирование. Запустите двигатель и проверьте работу коробки передач на разных режимах. Обратите внимание на наличие посторонних шумов, вибраций и утечек масла. Если все работает исправно, можно считать, что процесс завершен.
7. Регулярное обслуживание
Не забывайте о регулярном обслуживании КПП. Периодическая замена масла, проверка уровня жидкости и осмотр на наличие утечек помогут избежать серьезных поломок и продлить срок службы коробки передач.
Следуя этим рекомендациям, вы сможете обеспечить надежную и долгосрочную работу КПП вашего грузовика КамАЗ, минимизируя риски возникновения неисправностей в будущем.
