Стакан КПП КАМАЗ и его диагностика и замена

Опубликовано: 02.10.2026

В данной статье мы подробно рассмотрим процесс диагностики и замены стакана КПП КАМАЗ, а также предоставим информацию о размерах и артикулах подшипников, необходимых для ремонта. Правильная диагностика и своевременная замена стакана заднего подшипника являются ключевыми факторами для обеспечения надежной работы коробки передач, что в свою очередь влияет на общую производительность и безопасность автомобиля. Мы поделимся признаками износа, а также пошаговой технологией выполнения работ, что поможет вам избежать серьезных поломок и продлить срок службы вашего транспортного средства.

Конструктивные особенности и назначение узла

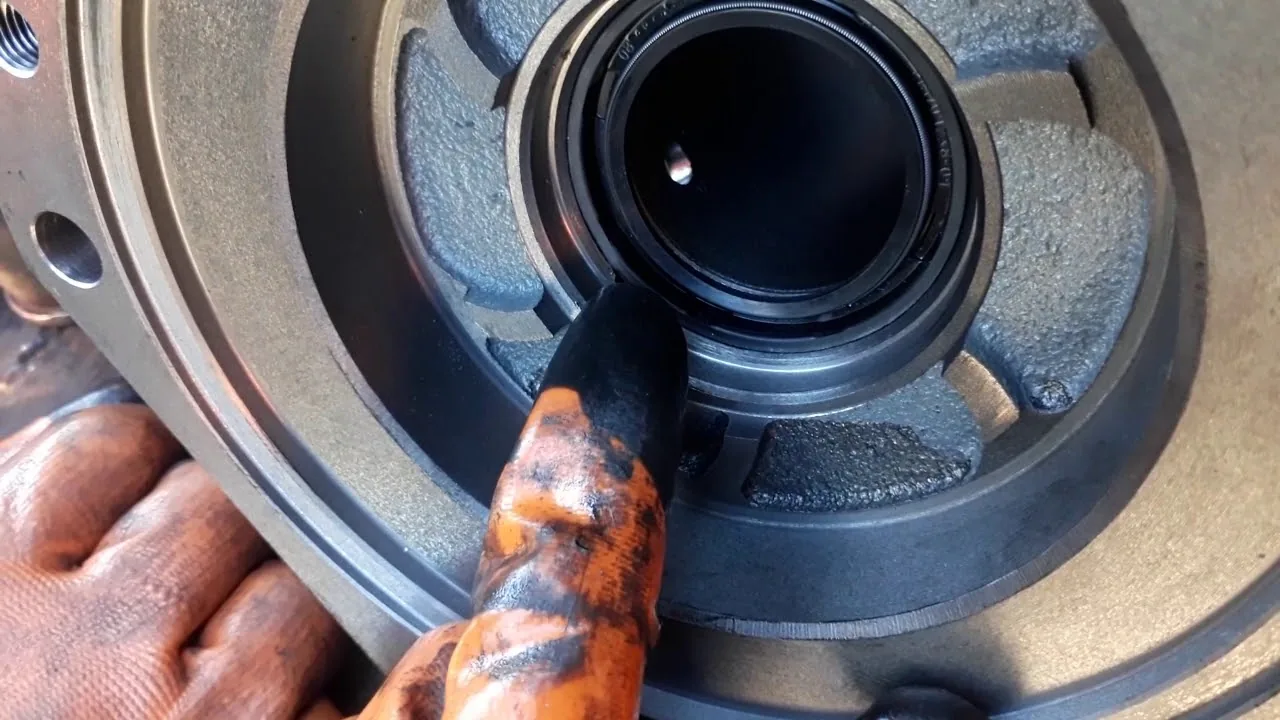

Стакан заднего подшипника промежуточного вала — это литая конструкция, которая служит опорой для шарикоподшипника и фиксирует положение вала внутри картерной части коробки передач. В зависимости от типа трансмиссии, будь то традиционная пятиступенчатая КПП или современная десятиступенчатая версия с делителем, форма и способ крепления стакана могут различаться.

Основная задача этого элемента — поддержание соосности валов и восприятие осевых и радиальных нагрузок. Внутри стакана находится внешнее кольцо подшипника, которое может начать вращаться при значительном износе посадочного места, что приведет к нарушению зацепления шестерен. В конструкции предусмотрены каналы для подачи смазки и отверстия для крепления крышки.

Если ваша коробка передач оснащена демультипликатором, стакан часто объединён с задней крышкой, где расположены штоки для переключения диапазонов. Герметичность этого узла критически важна, так как утечка масла через сальник штока или прокладку стакана может вызвать масляное голодание подшипников и их заклинивание.

Для изготовления используется специальный чугун или алюминиевый сплав, обладающий высокой прочностью, но подверженный повреждениям от ударных нагрузок при неосторожной сборке. Трещины на корпусе стакана — редкое, но возможное явление, особенно если при установке применялась чрезмерная сила или были перепутаны крепежные элементы.

⚠️ Внимание: Установка стакана от другой модификации КПП без предварительной проверки размеров посадочных мест может привести к быстрому выходу подшипника из строя и заклиниванию вала.

Различия для 5- и 10-ступенчатых коробок

В пятиступенчатых трансмиссиях, таких как модели 14, 15 или 142, стакан часто представлен как отдельная деталь. Он может быть впрессован в заднюю крышку или быть её неотъемлемой частью. Важно учитывать внутренний диаметр, предназначенный для подшипника, и высоту буртика, который упирается в торец картера.

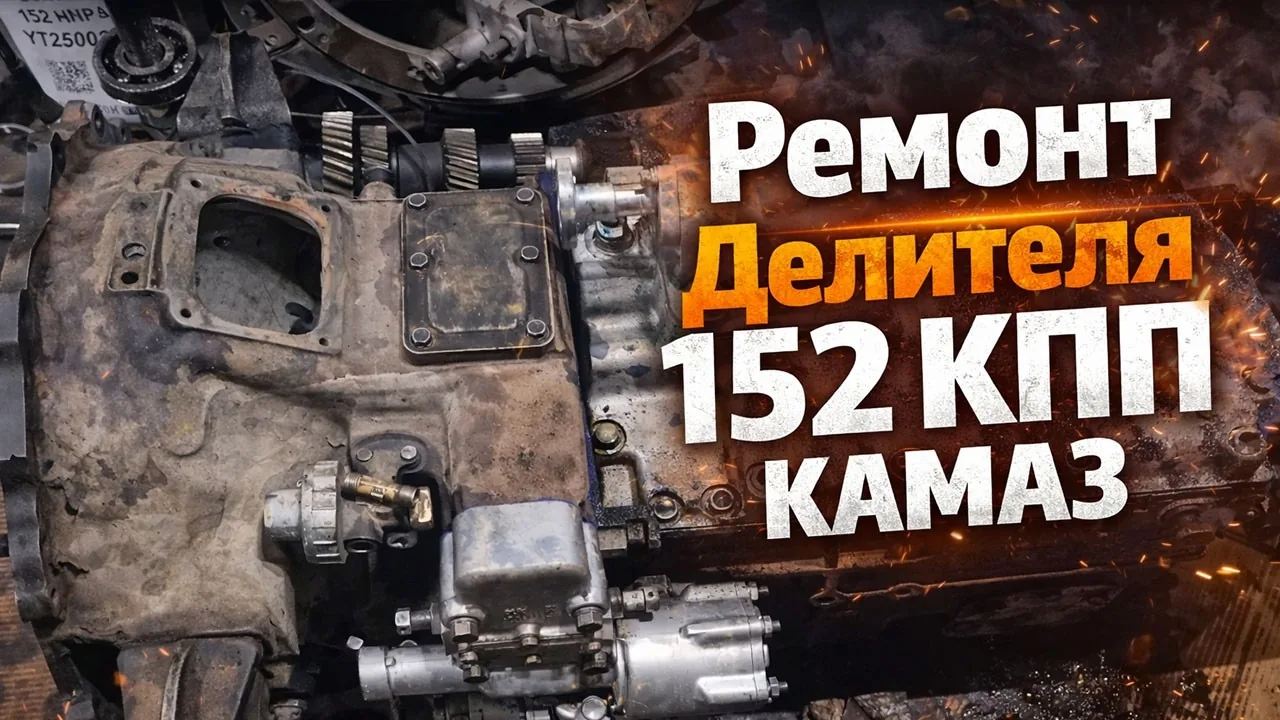

Десятиступенчатые коробки передач, например, модели 152 или 154, имеют более сложную конструкцию задней части, где стакан интегрирован с механизмом делителя. В этих версиях критически важно следить за состоянием не только подшипникового гнезда, но и мест установки штоков и поршней системы пневматического управления. Отклонения в геометрии этих участков могут затруднить переключение диапазонов.

Этап работы	Описание действий	Необходимые инструменты
Подготовка к замене стакана	Снять защитные элементы, отключить аккумулятор	Набор ключей, отвертки
Слив масла из КПП	Открыть сливное отверстие и дать маслу стечь	Емкость для сбора масла
Демонтаж стакана	Открутить крепежные болты, снять стакан	Гаечный ключ, отвертка
Проверка состояния стакана	Осмотреть на наличие трещин и износа	Лупа, щуп для измерения износа
Установка нового стакана	Установить новый стакан, затянуть болты	Гаечный ключ, динамометр
Заполнение масла	Залить новое масло в КПП	Воронка, новое масло
Проверка работы КПП	Запустить двигатель и проверить работу КПП	Тест-драйв

Интересные факты

Вот несколько интересных фактов о замене и диагностике стакана коробки передач (КПП) на автомобилях КАМАЗ:

Структурные особенности: Стакан КПП КАМАЗ является важной частью трансмиссии, так как он не только удерживает механизмы переключения передач, но и обеспечивает их правильное выравнивание. Неправильная установка или повреждение стакана может привести к серьезным проблемам в работе коробки передач, включая затрудненное переключение и повышенный износ деталей.
Диагностика на ранних стадиях: Важно проводить регулярную диагностику стакана КПП, так как ранние признаки износа, такие как шумы или вибрации, могут указывать на необходимость замены. Использование специализированного оборудования для диагностики может помочь выявить проблемы до того, как они приведут к серьезным поломкам и дорогостоящему ремонту.
Совместимость и модификации: При замене стакана КПП на КАМАЗ важно учитывать совместимость с другими компонентами трансмиссии. На рынке доступны как оригинальные, так и неоригинальные запчасти, и выбор между ними может зависеть от условий эксплуатации автомобиля. Некоторые владельцы модифицируют стакан для улучшения характеристик трансмиссии, что требует тщательной оценки и тестирования.

Диагностика неисправностей и признаки износа

Определить, нужно ли заменить стакан или отремонтировать его, можно по нескольким косвенным признакам, проявляющимся в процессе эксплуатации грузовика. В первую очередь стоит обратить внимание на шум из трансмиссии, который часто путают с гулом главной передачи или моста.

Если при движении задним ходом уровень шума значительно увеличивается, а на прямых передачах слышен монотонный вой, это может указывать на повреждение подшипника промежуточного вала и разрушение его посадочного места. Люфт вала вызывает биение шестерен, что создает характерный звук, усиливающийся под нагрузкой.

При визуальном осмотре сливаемого масла можно заметить металлическую стружку или, в худшем случае, крупные куски подшипника и корпуса. Появление серебристой эмульсии в масле также свидетельствует о разрушении трущихся пар внутри узла.

Для точной диагностики необходимо снять коробку передач и провести ее дефектовку. В ходе осмотра проверяется износ внутренней поверхности стакана. Если внешнее кольцо подшипника вращается рукой или имеет заметный люфт, деталь следует заменить или восстановить.

Методы оценки состояния посадочных мест

Оценка уровня износа проводится с помощью нутромера или штангенциркуля, которые обеспечивают необходимую точность измерений. Допустимые зазоры между корпусом стакана и внешним кольцом подшипника строго определены производителем и не должны превышать несколько сотых миллиметра.

Если измерительный прибор фиксирует размеры, выходящие за установленные пределы, дальнейшая эксплуатация такого узла становится недопустимой. Даже незначительный люфт со временем может перерасти в серьезное биение, что приведет к повреждению шестерен и валов трансмиссии.

Параметр	Норма	Предельное значение
Зазор в подшипнике	0.01 - 0.05 мм	0.15 мм
Биение вала	0.05 мм	0.10 мм

Технология замены и восстановления стакана

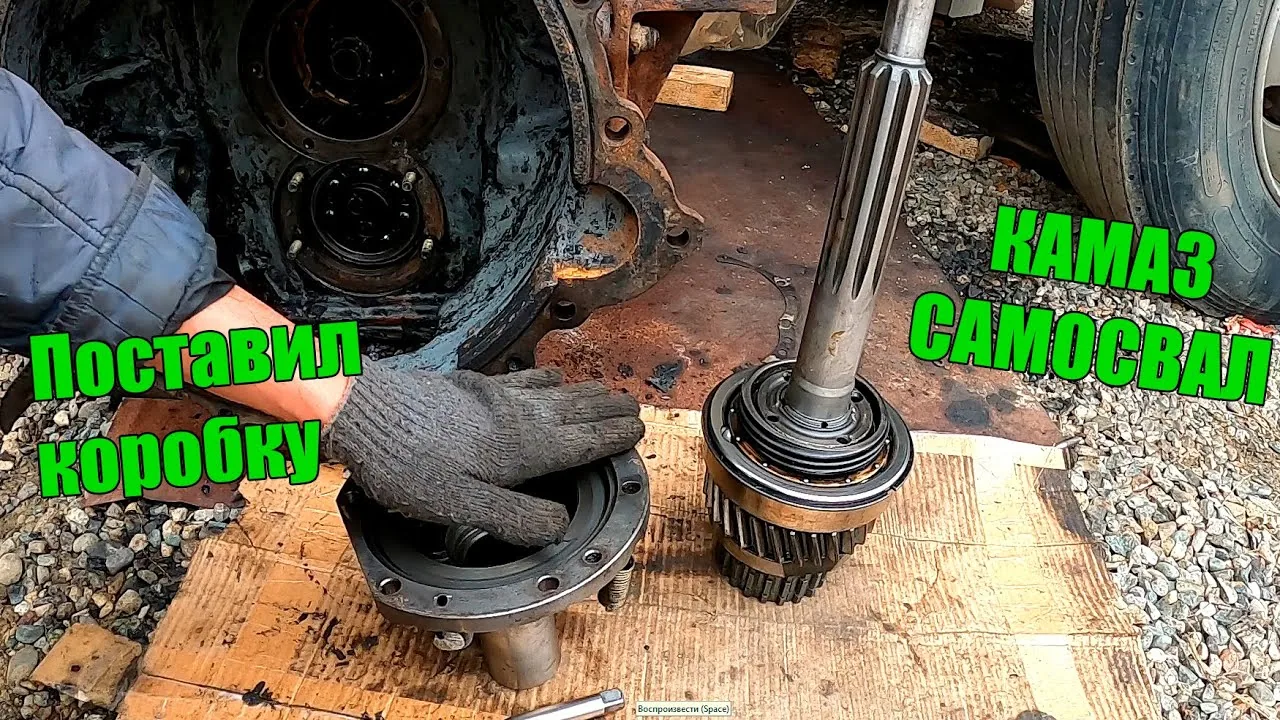

Замена стакана требует полной разборки трансмиссии, так как доступ к детали возможен только после извлечения валов и снятия задней крышки. Работы выполняются на чистом верстаке с использованием специального съемника и оправок для установки подшипников.

Первым шагом является слив масла и демонтаж коробки передач с автомобиля, что включает отсоединение карданных валов и приводов управления. После разборки картера и извлечения валов снимается старый стакан. Если он зажат, его аккуратно выбивают с помощью выколотки, стараясь не повредить прилегающую поверхность картера.

Перед установкой новой детали все поверхности необходимо тщательно очистить от остатков старого герметика, загрязнений и следов износа. Посадочное место в картере проверяется на наличие повреждений. Рекомендуется охладить новый стакан перед установкой, а картер слегка подогреть, что упростит монтаж и обеспечит надежную посадку.

При сборке важно обратить внимание на момент затяжки болтов, крепящих заднюю крышку и стакан. Чрезмерная затяжка может привести к деформации тонкостенных элементов, а недостаточная — к образованию зазоров и утечкам масла. Обязательно используйте новый комплект прокладок и сальников.

Восстановление посадочных мест наплавкой

Когда новая деталь отсутствует или цена оригинальной запчасти слишком высока, применяется метод восстановления посадочного места. Эта технология включает наплавку изношенной поверхности с последующим расточиванием до стандартного размера подшипника.

Для реализации данного метода необходимо токарное оборудование и опытный специалист. Восстановленный стакан может соперничать по долговечности с новым, если соблюдены технологии наплавки и термообработки. Ключевым моментом является сохранение твердости поверхности, чтобы она не изнашивалась быстрее, чем сам подшипник.

В качестве альтернативы, хотя и менее надежного, можно использовать анаэробные фиксаторы или специальные составы для крепления подшипников. Однако в условиях значительных нагрузок и вибраций грузового автомобиля такой подход является временным решением.

Подбор комплектующих и совместимость

Подбор подходящего стакана коробки передач (КПП) зависит от модели трансмиссии и года выпуска автомобиля. На грузовиках КАМАЗ использовались различные версии трансмиссий, и детали могут не совпадать без дополнительных модификаций.

При заказе запчастей важно знать точный индекс КПП, который можно найти на табличке или картере. Также следует обратить внимание на тип подшипника в узле, так как размеры могут варьироваться в зависимости от производителя комплектующих.

Таблица совместимости и артикулы

В этом списке указаны ключевые артикулы деталей для популярных моделей коробок передач. Однако производители могут вносить изменения в конструкции, поэтому перед покупкой обязательно проведите визуальное сравнение с оригиналом.

Модель КПП	Артикул стакана/крышки	Подшипник
14, 15, 142	142-1701040	50306 / 60306
152, 154	152-1701040	50306 / 60306

Использование подшипников низкого качества может свести на нет все усилия, затраченные на ремонт. Рекомендуется выбирать продукцию от проверенных производителей, таких как SPZ-Group, Volgograd или SKF, которые зарекомендовали себя в сложных условиях эксплуатации.

Типичные ошибки при ремонте

При замене стакана коробки передач механики часто совершают ошибки, которые могут сократить срок службы восстановленного узла. Избежать этих проблем можно, зная основные подводные камни и следуя установленной технологии.

Пренебрежение чистотой сборки — даже небольшая песчинка между стаканом и картером может вызвать перекос вала и быстрое разрушение подшипника. Поэтому все поверхности должны быть идеально чистыми.
Ошибки при запрессовке — использование молотка для установки подшипника или стакана без оправки может привести к деформации колец и нарушению геометрии, что вызовет вибрацию и шум.

Инструменты и оборудование для замены стакана

Для успешной замены стакана коробки передач (КПП) на автомобилях КАМАЗ необходимо подготовить определённый набор инструментов и оборудования. Правильный выбор инструментов не только ускорит процесс работы, но и обеспечит безопасность и качество выполняемых операций.

1. Основные инструменты:

Набор ключей: Для работы с крепежными элементами стакана потребуется набор гаечных и рожковых ключей различных размеров. Обычно используются ключи на 10, 12, 14 и 17 мм.
Отвертки: Плоские и крестовые отвертки помогут при демонтаже различных элементов, которые могут мешать доступу к стакану.
Торцевые головки: Наличие торцевых головок с трещоткой значительно упростит процесс откручивания болтов и гаек, особенно в труднодоступных местах.
Молоток: Используется для легкого постукивания по деталям, чтобы освободить их от заеданий.

2. Специальные инструменты:

Съемник: Для снятия стакана может потребоваться специальный съемник, который поможет избежать повреждений при демонтаже.
Пресс: В некоторых случаях для установки нового стакана может понадобиться пресс, особенно если требуется установка подшипников.

3. Оборудование:

Подъемник или домкрат: Для доступа к КПП необходимо поднять автомобиль. Подъемник или домкрат помогут обеспечить безопасный доступ к нижней части автомобиля.
Стол для работы: Удобный рабочий стол или верстак, на котором можно разместить детали и инструменты, значительно упростит процесс замены.

4. Дополнительные материалы:

Уплотнительные материалы: При замене стакана важно использовать новые уплотнители и прокладки, чтобы избежать утечек масла.
Смазочные материалы: Для сборки и установки новых деталей рекомендуется использовать смазочные материалы, которые обеспечат долговечность и надежность соединений.

Подготовка всех необходимых инструментов и оборудования перед началом работы позволит избежать задержек и обеспечит более качественное выполнение замены стакана КПП. Важно помнить о безопасности: использование защитных очков и перчаток поможет избежать травм во время работы.

Необходимый инструмент и его подготовка

Для успешной замены и диагностики стакана коробки передач (КПП) КАМАЗ необходимо подготовить определенный набор инструментов и материалов. Правильная подготовка поможет избежать лишних затрат времени и обеспечит высокое качество выполняемых работ.

1. Основные инструменты:

Набор ключей: Включает в себя как рожковые, так и торцевые ключи различных размеров. Особенно полезны ключи на 10, 12, 14 и 17 мм, так как они чаще всего используются при разборке КПП.
Отвертки: Плоские и крестовые отвертки помогут открутить различные крепежные элементы, а также снять пластиковые или металлические крышки.
Молоток: Необходим для легкого постукивания по деталям, чтобы освободить застрявшие элементы.
Плоскогубцы: Используются для захвата и удержания мелких деталей, а также для снятия пружин и хомутов.
Динамометрический ключ: Обеспечивает правильный момент затяжки болтов, что особенно важно для предотвращения повреждений.

2. Специальные инструменты:

Съемник подшипников: Позволяет аккуратно снять подшипники и другие элементы, не повредив их.
Ключ для фиксации маховика: Используется для предотвращения вращения маховика при откручивании или закручивании болтов.
Тестеры и манометры: Для диагностики состояния КПП и проверки давления масла.

3. Материалы:

Смазочные материалы: Необходимо иметь в наличии трансмиссионное масло, герметики и смазки для обеспечения надежной работы КПП после ремонта.
Запчасти: Перед началом работ рекомендуется подготовить запасные части, такие как прокладки, сальники и другие элементы, которые могут потребоваться при замене стакана.

4. Подготовка рабочего места:

Перед началом работ важно подготовить рабочее место. Оно должно быть чистым и хорошо освещенным. Рекомендуется использовать подъемник или домкрат для удобного доступа к КПП. Также стоит подготовить контейнеры для хранения мелких деталей, чтобы избежать их потери.

Следуя этим рекомендациям, вы сможете эффективно подготовиться к замене и диагностике стакана КПП КАМАЗ, что значительно упростит процесс и повысит его качество.

Проверка герметичности после замены

После завершения процесса замены стакана коробки передач (КПП) КАМАЗ, крайне важно провести проверку герметичности. Это необходимо для предотвращения утечек масла и обеспечения нормальной работы трансмиссии. Герметичность стакана обеспечивает надежную защиту внутренних компонентов КПП от загрязнений и влаги, что, в свою очередь, продлевает срок службы всего агрегата.

Для проверки герметичности следует выполнить несколько этапов:

Визуальный осмотр: Первым делом необходимо провести визуальный осмотр места установки стакана. Убедитесь, что все уплотнительные элементы, такие как прокладки и сальники, установлены правильно и не имеют повреждений. Обратите внимание на наличие следов масла вокруг соединений.
Заполнение масла: После установки стакана и завершения всех монтажных работ, необходимо заполнить КПП трансмиссионным маслом до рекомендованного уровня. Используйте масло, соответствующее спецификациям производителя, чтобы избежать возможных проблем с работой трансмиссии.
Проверка на утечки: Запустите двигатель и дайте ему поработать на холостом ходу в течение 10-15 минут. В это время внимательно следите за местом соединения стакана и корпуса КПП. Если вы заметите капли масла или его следы, это может свидетельствовать о наличии утечки.
Тестирование в движении: После визуальной проверки и проверки на утечки, рекомендуется провести тест-драйв. Во время движения обратите внимание на работу трансмиссии, отсутствие посторонних звуков и плавность переключения передач. Если возникают какие-либо аномалии, это может указывать на проблемы с герметичностью или установкой стакана.
Дополнительные проверки: Если после тест-драйва вы заметили утечки или другие проблемы, рекомендуется повторно разобрать узел и проверить все уплотнительные элементы, а также сам стакан на наличие трещин или других повреждений. Важно также проверить, правильно ли были затянуты крепежные элементы.

Проверка герметичности стакана КПП КАМАЗ — это важный этап, который не следует игнорировать. Неправильная установка или повреждение уплотнительных элементов могут привести к серьезным последствиям, включая поломку трансмиссии и дорогостоящий ремонт. Поэтому уделите должное внимание этому процессу и следуйте всем рекомендациям.

Методы тестирования на утечки

Тестирование на утечки является важным этапом диагностики стакана коробки передач (КПП) КАМАЗ, так как утечки масла могут привести к серьезным повреждениям трансмиссии и снижению ее эффективности. Существует несколько методов, которые позволяют выявить утечки и определить их источник.

1. Визуальный осмотр

Первым шагом в диагностике утечек является визуальный осмотр стакана КПП и прилегающих элементов. Необходимо обратить внимание на наличие масляных пятен, следов коррозии или повреждений на корпусе. Также стоит проверить уплотнительные элементы, такие как прокладки и сальники, на предмет износа или повреждений.

2. Метод давления

Этот метод включает в себя создание избыточного давления внутри стакана КПП. Для этого используется специальное оборудование, которое позволяет нагнетать воздух или инертный газ в систему. После этого необходимо внимательно следить за показаниями манометра и искать места, где давление начинает падать. Это может указывать на наличие утечек.

3. Использование красителей

Еще одним эффективным методом является использование специальных красителей, которые добавляются в трансмиссионное масло. Эти красители имеют яркий цвет и позволяют легко обнаружить утечки. После работы автомобиля необходимо осмотреть все соединения и поверхности на наличие следов красителя, что укажет на место утечки.

4. Ультразвуковая диагностика

Современные технологии позволяют использовать ультразвуковое оборудование для обнаружения утечек. Ультразвуковые датчики могут выявлять звуки, возникающие при утечках, даже если они очень мелкие. Этот метод особенно полезен для диагностики труднодоступных мест, где визуальный осмотр затруднен.

5. Тест на герметичность

Тест на герметичность включает в себя заполнение стакана КПП специальным тестовым раствором и последующее наблюдение за его уровнем. Если уровень раствора снижается, это может указывать на наличие утечек. Данный метод позволяет точно определить, есть ли проблемы с герметичностью стакана.

Каждый из этих методов имеет свои преимущества и недостатки, и выбор подходящего способа тестирования зависит от конкретной ситуации и доступного оборудования. Важно помнить, что своевременная диагностика и устранение утечек помогут избежать серьезных поломок и продлить срок службы коробки передач КАМАЗ.
