Люфт рычага КПП на Камазе — это распространенная проблема, которая может привести к затруднениям в управлении и снижению безопасности на дороге. В данной статье мы предлагаем полное руководство по диагностике и устранению этого дефекта, включая пошаговые инструкции по регулировке кулисы, замене втулок и проверке тяг трансмиссии. Правильное устранение люфта не только улучшит качество переключения передач, но и продлит срок службы трансмиссии, что делает данное руководство особенно полезным для владельцев и механиков Камаза.
Первичная диагностика и локализация неисправности
Перед разборкой узлов важно точно установить источник люфта, так как ремонт механизма в кабине и кулисы на коробке требует разных методов и инструментов.
Сначала заглушите двигатель, зафиксируйте колеса упорами и снимите крышку люка в полу кабины, чтобы получить доступ к нижней части рычага переключения передач.
Предположим, ваш помощник раскачивает рычаг в разные стороны, в то время как вы наблюдаете за движением штоков в механизме переключения, расположенном на верхней крышке коробки.
Если при движении рукоятки шток на коробке остается неподвижным или движется с заметной задержкой, это указывает на проблему в тягах или шарнирных соединениях, которые идут от пола кабины к трансмиссии.
Если шток на коробке движется синхронно с рычагом, но люфт все равно присутствует, стоит обратить внимание на износ самого механизма переключения передач (МПП) или опоры рычага.
Анализ состояния опоры рычага в кабине
На современных автомобилях, таких как Камаз-5490 Neo, используется тросовый привод. Основным источником люфта является износ пластиковых втулок в опоре.
Старые модели, которые применяют механический привод с тягами, часто сталкиваются с износом посадочного места стакана опоры, установленного на полу кабины.
Важно проверить состояние пыльника. Если он поврежден, абразивная пыль может попасть внутрь опоры, действуя как наждак и быстро разрушая смазку и металл.
При визуальном осмотре, если обнаруживается зазор между осью рычага и корпусом опоры даже без нагрузки, это сигнализирует о необходимости замены ремкомплекта или всей опоры.
Люфт также может возникать из-за ослабления болтов, крепящих опору к полу. Поэтому первичный осмотр всегда начинается с проверки затяжки крепежных элементов.
| Этап работы | Описание действий | Необходимые инструменты |
|---|---|---|
| 1. Подготовка | Убедитесь, что автомобиль стоит на ровной поверхности, отключите аккумулятор. | Подъемник, ключи, отвертки |
| 2. Снятие рычага КПП | Открутите крепежные болты и снимите рычаг КПП. | Ключи, отвертка |
| 3. Проверка износа | Осмотрите втулки и подшипники на наличие износа. | Лупа, измерительный инструмент |
| 4. Замена изношенных деталей | Замените втулки и подшипники при необходимости. | Новые детали, смазка |
| 5. Установка рычага | Установите рычаг КПП на место и закрутите болты. | Ключи, отвертка |
| 6. Проверка работы | Проверьте работу рычага и наличие люфта. | Тест-драйв |
| 7. Завершение | Подключите аккумулятор и уберите инструменты. | - |
Интересные факты
Вот несколько интересных фактов, связанных с устранением люфта рычага КПП Камаз:
Причины люфта: Люфт рычага КПП может возникать из-за износа втулок, повреждения крепежных элементов или неправильной установки. Понимание этих причин помогает не только устранить проблему, но и предотвратить ее повторное возникновение.
Методы диагностики: Для точной диагностики люфта рычага КПП можно использовать метод "нажатия" на рычаг в различных положениях. Это позволяет выявить, в каких местах возникает люфт, и определить, какие детали требуют замены или регулировки.
Профилактика: Регулярная проверка и смазка соединений рычага КПП могут значительно продлить срок службы компонентов и уменьшить вероятность возникновения люфта. Это включает в себя не только замену изношенных деталей, но и профилактические меры, такие как использование качественных смазочных материалов.
Проверка тяг и шарнирных соединений

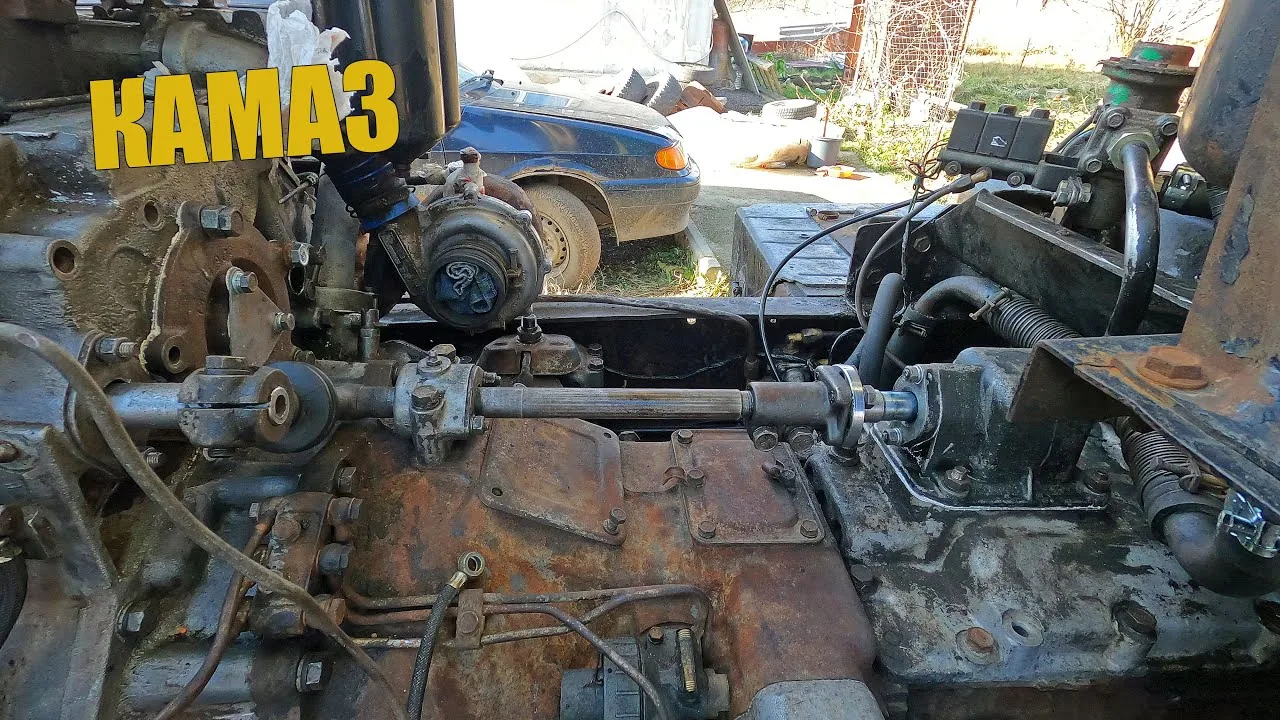

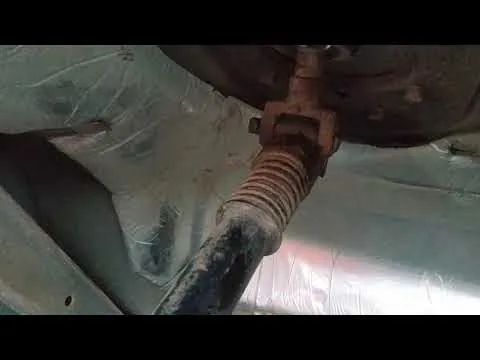

Механический привод переключения передач на классических моделях Камаз-43118 состоит из тяг и рычагов, соединенных шаровыми шарнирами.
Каждый шарнир имеет резиновый пыльник и пластиковый или металлический вкладыш, которые со временем изнашиваются, что приводит к свободному ходу.
Если тяги провисают или имеют люфт в шарнирах, это сказывается на рычаге, создавая ощущение «разболтанности» системы управления трансмиссией.
Особое внимание следует уделять местам соединения тяг с механизмом на коробке передач, так как именно там нагрузки максимальны и износ происходит быстрее всего.
Часто наблюдается деформация тяг после ударов о препятствия или неосторожного обслуживания, что нарушает правильную геометрию работы привода.
Регулировка и замена элементов механизма в кабине
Если диагностика показала, что основной люфт сосредоточен в области пола кабины, необходимо выполнить ремонт или регулировку опорного узла.
Для моделей с тросовым приводом, таких как Камаз-6520 последних лет, часто достаточно заменить пластиковые втулки в механизме крепления тросов.
В случае механических приводов процесс восстановления более сложный. Он требует снятия рычага, разборки опоры и замены изношенных втулок или всего узла.
Важно использовать только оригинальные запчасти или качественные аналоги. Недорогие втулки из мягкого пластика могут выйти из строя всего через несколько тысяч километров.
После замены компонентов обязательно смазать все трущиеся поверхности литиевой смазкой, устойчива к высоким температурам и вымыванию.
Замена втулок и ремонт опоры
Для начала работ необходимо снять декоративную накладку и открутить болты, крепящие опору рычага к полу кабины.
Затем извлекается рычаг с механизмом, и производится разборка опорного узла для доступа к втулкам.
Старые втулки аккуратно выбиваются или извлекаются с помощью специального съемника. Посадочные места очищаются от старой смазки и загрязнений.
Новые втулки устанавливаются с применением смазки, после чего узел собирается в обратном порядке.
При установке рычага важно правильно совместить шлицы или пальцы, чтобы обеспечить корректную работу механизма без перекосов.
⚠️ Внимание: При разборке механизма переключения в кабине будьте осторожны с пружиной фиксатора, которая может выстрелить и потеряться в недрах кабины.
Настройка тросового привода
На автомобилях с тросовым приводом настройка заключается в правильной установке длины тросов, чтобы ходы рычага совпадали с ходами вилок коробки передач.
Регулировочные гайки находятся на концах тросов, в местах их крепления к механизму коробки передач или к рычагу в салоне.
Если тросы слишком натянуты, это может вызвать трудности при включении передач. Недостаточное натяжение приведет к значительному люфту и нечеткости переключения.
Настройка требует участия двух человек: один настраивает гайки, а второй проверяет легкость включения передач.
После регулировки следует протестировать работу всех передач, включая задний ход, и убедиться в отсутствии самопроизвольного выключения.
| Параметр | Нормальное значение | Признак неисправности |
|---|---|---|
| Люфт в опоре рычага | Отсутствует | Биение рукоятки при фиксированных тягах |
| Ход троса/тяги | Свободный, без заеданий | Тугой ход или провисание |
| Состояние пыльников | Целые, без трещин | Наличие разрывов, попадание грязи |
Ремонт и регулировка кулисы на коробке передач
Если люфт наблюдается в коробке передач, это может указывать на проблему в механизме переключения передач, известном как «кулиса».
Этот элемент постоянно подвергается вибрациям и ударным нагрузкам, что приводит к износу осей, вилок и фиксирующих деталей.
Хотя конструкции механизма переключения передач на коробках Камаз-154 и ZF 16S могут различаться, основные принципы работы и распространенные неисправности остаются схожими.
Ремонт кулисы может существенно сэкономить средства, позволяя избежать дорогостоящей замены всего механизма при своевременной замене изношенных втулок и пальцев.
Регулировка положения штоков переключения — важный этап, который значительно влияет на точность работы всей трансмиссии.
Разборка и дефектовка механизма переключения

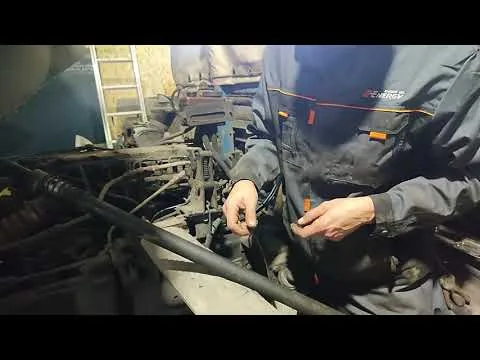

Чтобы получить доступ к механизму переключения, тщательно очистите верхнюю крышку коробки от загрязнений и масла. Это предотвратит попадание абразивных частиц внутрь.
Затем отсоедините тяги или тросы от рычагов механизма переключения передач. После этого открутите болты, фиксирующие механизм к верхней крышке коробки передач.
После демонтажа механизма проведите его полную разборку. Очистите все детали и внимательно осмотрите их на наличие износа и повреждений.
Особое внимание уделите состоянию осей рычагов, втулок и фиксирующих шариков, которые часто деформируются.
Если на рабочих поверхностях есть глубокие царапины или износ превышает допустимые нормы, замените эту деталь.
Регулировка штоков и вилок
Сборка механизма выполняется с использованием новых уплотнителей и смазочных материалов. После этого необходимо точно отрегулировать положение штоков.
Для регулировки применяются специальные калибры или настроечные штифты, которые вставляются в отверстия штоков.
Корректная настройка обеспечивает одновременное и полное включение передач без перекосов и заеданий.
После установки механизма на коробку и подключения тяг следует повторно проверить работу всех передач при выключенном двигателе.
Заключительный тест проводится во время движения, где оцениваются усилия на рычаге и отсутствие посторонних звуков при переключении.
| Элемент | Материал | Ресурс (тыс. км) |
|---|---|---|
| Втулки рычагов | Бронза / Полиамид | 50 - 100 |
| Оси рычагов | Закаленная сталь | 200+ |
| Фиксаторы | Сталь / Пружина | 100 - 150 |
Типичные ошибки при ремонте и их последствия
При устранении люфта рычага коробки передач на Камазе неопытные специалисты часто совершают ошибки, которые могут свести на нет все усилия или даже вызвать новые поломки.
Одной из распространенных проблем является неверный выбор смазочных материалов, которые не выдерживают температурные условия работы трансмиссии.
Кроме того, часто не учитывается состояние соседних компонентов, таких как подушки двигателя и коробки передач. Их смещение может создавать ложное ощущение люфта рычага.
Некачественная сборка или несоблюдение моментов затяжки крепежных болтов могут привести к разрушению механизма в самый неподходящий момент.
- Использование неподходящей смазки — применение графитовой или обычной литиевой смазки в местах, где необходим специализированный состав, приводит к быстрому высыханию и образованию закоксовок в узле.
- Игнорирование регулировки тяг — замена втулок без последующей корректировки длины тяг не решит проблему нечеткого переключения передач.
- Установка неоригинальных запчастей — недорогие втулки из мягкого пластика могут деформироваться уже в течение первой тысячи километров, что вновь приведет к люфту.
- Нарушение последовательности сборки — неправильная установка фиксирующих шариков или пружин может заблокировать механизм переключения.
Профилактика и обслуживание трансмиссии
Чтобы избежать проблемы с люфтом рычага коробки передач, важно регулярно проводить профилактические мероприятия.
Прежде всего, необходимо контролировать уровень и состояние масла в трансмиссии. Недостаток смазки приводит к ускоренному износу компонентов.
Регулярная проверка состояния пыльников и сальников помогает своевременно выявить утечки и предотвратить попадание грязи в механизмы.
Водителю рекомендуется развить привычку плавно и уверенно переключать передачи, избегая резких движений и чрезмерных усилий.
Своевременное устранение небольших люфтов на ранних этапах позволяет предотвратить разрушение других элементов трансмиссии.
Рекомендуемые интервалы обслуживания
Производитель настоятельно рекомендует проверять состояние трансмиссии при каждом плановом техническом обслуживании (ТО).
Для грузовых автомобилей, работающих в сложных условиях, следует сократить интервалы проверок. Особое внимание уделяйте состоянию крепежных элементов и тяг.
Если вы заметили затруднения при переключении передач или люфт, немедленно проведите диагностику, не дожидаясь следующего планового ТО.
Регулярная очистка области вокруг коробки передач помогает своевременно выявлять утечки масла и повреждения резинок.
⚠️ Важно: При замене масла в трансмиссии используйте только те марки масел, которые рекомендует производитель. Неправильная вязкость может негативно повлиять на работу синхронизаторов.
Восстановление работоспособности узла
Восстановление работы рычага переключения передач на Камазе включает диагностику, замену изношенных компонентов и регулировку.
Соблюдение всех процедур по техническим стандартам восстанавливает точность управления и уверенность во время движения.
Инструменты и материалы для ремонта
Для успешного устранения люфта рычага КПП Камаз необходимо подготовить определенные инструменты и материалы. Правильный выбор инструментов обеспечит эффективность работы и минимизирует риск повреждения деталей.
1. Инструменты:
- Набор ключей: Для работы с крепежными элементами потребуется набор гаечных ключей различных размеров. Рекомендуется иметь как метрические, так и дюймовые ключи, так как на некоторых моделях Камаз могут использоваться разные системы измерений.
- Отвертки: Набор плоских и крестовых отверток поможет в демонтаже и монтаже различных элементов, включая пластиковые накладки и защитные крышки.
- Торцевые головки: Используйте торцевые головки для работы с болтами и гайками, которые могут быть труднодоступными для обычных ключей.
- Динамометрический ключ: Этот инструмент необходим для затяжки крепежных элементов с заданным моментом, что особенно важно для обеспечения надежности соединений.
- Плоскогубцы и кусачки: Эти инструменты могут понадобиться для работы с проводами и мелкими деталями, которые могут мешать доступу к рычагу КПП.
- Молоток: В некоторых случаях может потребоваться легкий удар для снятия застрявших деталей.
- Ключи для регулировки: Если в процессе ремонта потребуется регулировка, стоит иметь специальные ключи для настройки рычага.
2. Материалы:
- Смазочные материалы: Для уменьшения трения и износа деталей рекомендуется использовать качественную смазку. Это может быть как литиевая смазка, так и специализированные масла для трансмиссий.
- Запчасти: В зависимости от состояния вашего рычага КПП, возможно, потребуется замена некоторых деталей. Убедитесь, что у вас есть все необходимые запчасти, такие как втулки, подшипники и другие элементы, которые могут быть повреждены.
- Уплотнители и прокладки: Если в процессе работы вы обнаружите поврежденные уплотнители, их также следует заменить, чтобы избежать утечек масла.
- Чистящие средства: Для подготовки деталей к ремонту может понадобиться очиститель для удаления грязи и старой смазки.
Подготовив все необходимые инструменты и материалы, вы сможете значительно упростить процесс устранения люфта рычага КПП на вашем Камазе. Это не только ускорит работу, но и повысит качество выполненного ремонта.
Список необходимых инструментов
Для успешного устранения люфта рычага КПП на Камазе потребуется набор инструментов, который поможет вам выполнить все необходимые операции с максимальной эффективностью. Ниже представлен список инструментов, которые вам понадобятся:
- Набор ключей – для откручивания и закручивания крепежных элементов. Рекомендуется использовать как рожковые, так и торцевые ключи различных размеров.
- Отвертки – плоские и крестовые отвертки помогут вам в работе с мелкими деталями и креплениями.
- Гаечные ключи – для работы с гайками и болтами, которые могут быть труднодоступными.
- Динамометрический ключ – для точного затягивания крепежа до заданного момента, что особенно важно для обеспечения надежности соединений.
- Ключи для регулировки – могут понадобиться для настройки положения рычага КПП и устранения люфта.
- Плоскогубцы – для захвата и удержания мелких деталей, а также для работы с пружинами и другими элементами.
- Молоток – для легкого постукивания по деталям, если они застряли или требуют дополнительного воздействия.
- Съемник – для извлечения подшипников и других элементов, которые могут быть зафиксированы на валу.
- Смазочные материалы – для обработки подшипников и других движущихся частей, что поможет уменьшить трение и износ.
- Фонарик – для освещения труднодоступных мест, особенно если работа проводится в условиях недостаточной видимости.
- Коврик или подъемник – для удобства работы под автомобилем, что обеспечит доступ к нижней части КПП.
- Перчатки – для защиты рук от загрязнений и травм во время работы.
Подготовив все перечисленные инструменты, вы сможете значительно упростить процесс устранения люфта рычага КПП на вашем Камазе. Убедитесь, что все инструменты находятся в исправном состоянии и готовы к использованию, чтобы избежать задержек в процессе работы.
Рекомендуемые расходные материалы
Для успешного устранения люфта рычага КПП Камаз необходимо использовать качественные расходные материалы, которые обеспечат надежность и долговечность ремонта. В этом разделе мы рассмотрим основные компоненты, которые могут понадобиться в процессе работы.
- Подшипники: При замене или ремонте рычага КПП важно использовать подшипники, соответствующие оригинальным спецификациям. Рекомендуется выбирать подшипники от проверенных производителей, таких как SKF или FAG, которые обеспечивают высокую степень надежности и долговечности.
- Сальники: Сальники играют ключевую роль в предотвращении утечек масла и загрязнений. При замене сальников стоит обратить внимание на их качество и соответствие стандартам. Использование оригинальных сальников поможет избежать проблем в будущем.
- Шайбы и прокладки: Для обеспечения герметичности соединений и предотвращения люфта рекомендуется использовать новые шайбы и прокладки. Они должны быть изготовлены из качественных материалов, устойчивых к воздействию масла и высоких температур.
- Крепежные элементы: При выполнении ремонта важно использовать новые болты, гайки и шайбы. Они должны быть изготовлены из прочных материалов, чтобы обеспечить надежное соединение и предотвратить ослабление креплений со временем.
- Смазочные материалы: Для обеспечения плавной работы рычага КПП необходимо использовать качественные смазочные материалы. Рекомендуется применять масла и смазки, которые соответствуют требованиям производителя и обеспечивают защиту от износа.
Перед началом работы убедитесь, что у вас есть все необходимые расходные материалы. Это не только упростит процесс ремонта, но и повысит его эффективность. Использование качественных компонентов поможет избежать повторных ремонтов и продлит срок службы вашего автомобиля.
Тестирование после ремонта
После завершения всех этапов ремонта и устранения люфта рычага КПП на Камазе, крайне важно провести тщательное тестирование, чтобы убедиться в правильности выполненных работ и отсутствии новых проблем. Этот процесс включает в себя несколько ключевых шагов, которые помогут вам удостовериться в надежности и безопасности работы трансмиссии.
1. Визуальная проверка
Перед тем как приступить к тестированию, выполните визуальную проверку всех соединений и узлов, которые были задействованы в процессе ремонта. Убедитесь, что все крепежные элементы затянуты, а детали установлены на свои места. Проверьте наличие возможных утечек масла и других жидкостей, которые могут указывать на неполадки.
2. Проверка на нейтральной передаче
Запустите двигатель и переключите трансмиссию в нейтральное положение. Убедитесь, что рычаг КПП свободно перемещается и не имеет люфта. Это позволит вам проверить, правильно ли установлены все элементы и нет ли дополнительных зазоров.
3. Тестирование на различных передачах
После проверки на нейтральной передаче, переключите КПП на все доступные передачи. Обратите внимание на плавность переключения и отсутствие посторонних звуков. Если вы заметите какие-либо затруднения или шумы, это может указывать на необходимость дополнительной регулировки или проверки.
4. Динамическое тестирование
После статического тестирования, проведите динамическое тестирование. Для этого выведите автомобиль на дорогу и выполните несколько маневров, включая ускорение, торможение и повороты. Обратите внимание на поведение автомобиля при переключении передач. Убедитесь, что нет задержек или рывков, которые могут свидетельствовать о проблемах с трансмиссией.
5. Проверка на наличие вибраций
Во время динамического тестирования обратите внимание на наличие вибраций в салоне и на рычаге КПП. Если вы заметите какие-либо необычные колебания, это может указывать на неправильную установку или износ деталей. В таком случае рекомендуется провести дополнительную диагностику.
6. Завершение тестирования
После завершения всех тестов, дайте автомобилю остыть и снова проверьте уровень масла в трансмиссии. Убедитесь, что он находится на оптимальном уровне, и при необходимости долейте масло. Также рекомендуется провести финальную визуальную проверку всех соединений и узлов.
Тестирование после ремонта является важным этапом, который позволяет убедиться в надежности и безопасности работы рычага КПП. Следуя этим рекомендациям, вы сможете минимизировать риск возникновения проблем в будущем и обеспечить долгую службу вашего Камаза.
Проверка работы рычага КПП на ходу
Проверка работы рычага КПП на ходу является важным этапом в диагностике и устранении люфта. Для начала, необходимо убедиться, что автомобиль находится в безопасном состоянии: выберите ровную поверхность и включите стояночный тормоз. После этого выполните следующие шаги:
- Запустите двигатель. Убедитесь, что трансмиссия находится в нейтральном положении. Это позволит избежать непреднамеренного движения автомобиля во время проверки.
- Проверьте люфт рычага КПП. Сядьте на водительское сиденье и аккуратно перемещайте рычаг КПП влево и вправо, а также вперед и назад. Обратите внимание на наличие свободного хода. Нормальный люфт не должен превышать 1-2 см. Если вы заметили большее смещение, это может указывать на износ деталей.
- Проверьте переключение передач. Переключите передачи, начиная с нейтрали. Убедитесь, что каждая передача включается плавно и без усилий. Если вы чувствуете заедание или трудности при переключении, это может быть признаком проблем с механизмом переключения.
- Обратите внимание на шумы. Во время переключения передач прислушивайтесь к посторонним звукам, таким как скрежет или стук. Эти звуки могут свидетельствовать о наличии износа или повреждений в механизме КПП.
- Проверьте работу сцепления. При переключении передач обратите внимание на работу сцепления. Если сцепление не отключается полностью, это может привести к затруднениям при переключении и увеличению люфта рычага.
После завершения проверки, если вы обнаружили значительный люфт или другие проблемы, рекомендуется обратиться к специалисту для более детальной диагностики и ремонта. Игнорирование этих симптомов может привести к более серьезным повреждениям трансмиссии и увеличению затрат на ремонт в будущем.
Диагностика возможных остаточных проблем
После выполнения основных шагов по устранению люфта рычага КПП на Камазе, важно провести диагностику возможных остаточных проблем, которые могут возникнуть в процессе эксплуатации автомобиля. Это поможет избежать повторного появления люфта и обеспечит надежную работу трансмиссии.
Первым шагом в диагностике является визуальный осмотр всех компонентов, связанных с рычагом КПП. Проверьте состояние крепежных элементов, таких как гайки и болты, которые могут ослабнуть со временем. Убедитесь, что все соединения надежно зафиксированы и не имеют признаков коррозии или повреждений.
Следующим этапом является проверка подшипников и втулок, которые могут быть причиной люфта. Для этого необходимо снять рычаг КПП и осмотреть подшипники на наличие износа или повреждений. Если подшипники имеют люфт или заедание, их следует заменить. Также стоит обратить внимание на втулки, которые могут быть изношены и не обеспечивать необходимую жесткость соединения.
Не менее важным является проверка самого рычага КПП. Убедитесь, что он не имеет трещин или деформаций, которые могут привести к неправильной работе трансмиссии. Если рычаг поврежден, его необходимо заменить на новый.
Также стоит проверить состояние механизма переключения передач. Если переключение происходит с трудом или с заеданием, это может указывать на проблемы в системе. В таком случае необходимо проверить тросы и другие элементы, отвечающие за переключение передач, на наличие износа или повреждений.
После выполнения всех проверок и замен, рекомендуется провести тест-драйв автомобиля. Обратите внимание на работу рычага КПП во время переключения передач. Если люфт не исчез, возможно, потребуется повторно проверить все соединения и компоненты, чтобы выявить причину проблемы.
Важно помнить, что регулярная диагностика и обслуживание всех элементов трансмиссии помогут предотвратить возникновение люфта и других проблем в будущем. Следите за состоянием вашего автомобиля и не игнорируйте любые изменения в работе КПП.
