В данной статье мы подробно рассмотрим процесс замены ремкомплекта кулисы на автомобиле КАМАЗ 5320, который является важной частью системы переключения передач. Правильная работа кулисы обеспечивает надежное и плавное переключение передач, что напрямую влияет на безопасность и комфорт вождения. Мы предоставим пошаговую инструкцию, включая диагностику возможных неисправностей, список необходимых деталей, а также порядок разборки и регулировки механизма. Эта информация будет полезна как опытным механикам, так и владельцам автомобилей, желающим самостоятельно выполнить ремонт и поддерживать свой транспорт в исправном состоянии.
Диагностика неисправностей и признаки износа
Первым сигналом, указывающим на необходимость проверки системы управления трансмиссией, является свободный ход рычага в нейтральном положении. Если при легком покачивании рычага из стороны в сторону слышен стук или ощущается заметный люфт, это может свидетельствовать о износе шарнирных соединений тяг или втулок оси качания. Часто возникает путаница между износом кулисы и износом синхронизаторов, однако диагностика всегда начинается с визуального осмотра механизма.
Для точного выявления источника люфта необходимо установить автомобиль на смотровую яму или эстакаду. Ассистент должен поочередно включать передачи, в то время как наблюдатель снизу следит за движением тяг. Если рычаг в кабине перемещается, а тяга на коробке передач остается неподвижной или движется с задержкой, это указывает на проблему в соединениях под кабиной или в самом механизме кулисы. Также важно обратить внимание на состояние резинок пыльников: их повреждение может привести к попаданию грязи и ускоренному износу трущихся поверхностей.
Если при переключении на вторую или четвертую передачи рычаг уходит значительно дальше обычного или останавливается раньше времени, это может свидетельствовать о нарушении регулировок или значительном износе пальцев шарниров, изменивших свою форму. В некоторых случаях водители пытаются устранить люфт с помощью силы, что может привести к деформации вилок и штоков.
Типичные симптомы для различных модификаций
На автомобилях КАМАЗ 5320 с механической трансмиссией 152 модели или более ранними версиями 14-й серии могут проявляться различные симптомы, связанные с конструкцией привода. В старых версиях чаще всего возникает проблема с осью качания рычага, где установлены бронзовые или пластиковые втулки. Их износ приводит к свободному перемещению рычага по кабине.
В более современных моделях с тросовым приводом или измененной геометрией тяг основной проблемой становится растяжение тросов или износ резинометаллических шарниров. Даже небольшой люфт в 2-3 миллиметра на пальце шарнира может сместить рычаг в кабине на целых 5 сантиметров из-за рычажного механизма передачи усилия.
⚠️ Внимание: Использование автомобиля с поврежденной кулисой может привести к заклиниванию рычага переключения в положении включенной передачи, что сделает невозможным дальнейшее движение или остановку двигателя.
Для подтверждения проблемы необходимо покачать рычаг рукой при выключенном двигателе. Если слышен металлический стук из-под кабины, это свидетельствует о контакте металлических элементов. В таком случае замена ремкомплекта становится обязательной перед дальнейшими поездками.
| Этап ремонта | Описание действий | Необходимые инструменты и материалы |
|---|---|---|
| Подготовка | Снять кулису с автомобиля | Гаечные ключи, отвертки, домкрат |
| Разборка кулисы | Разобрать кулису, удалить старый ремкомплект | Отвертки, плоскогубцы |
| Установка нового ремкомплекта | Установить новый ремкомплект, собрать кулису | Новый ремкомплект, смазка, инструменты |
| Установка кулисы | Установить кулису обратно на место | Гаечные ключи, отвертки |
| Проверка работы | Проверить работу кулисы и переключение передач | Тест-драйв автомобиля |
Интересные факты
Вот несколько интересных фактов о ремонте и замене ремкомплекта кулисы на КАМАЗ 5320:
Конструкция кулисы: Кулиса на КАМАЗ 5320 играет ключевую роль в механизме переключения передач. Она обеспечивает точность и плавность переключения, что особенно важно для грузовых автомобилей, работающих в сложных условиях. Неправильная работа кулисы может привести к затруднениям в переключении передач и, как следствие, к повреждению трансмиссии.
Материалы и износ: Ремкомплекты кулисы часто включают детали, изготовленные из высокопрочных материалов, таких как полиуретан или металл с защитными покрытиями. Эти материалы обеспечивают долговечность и устойчивость к износу, но со временем могут терять свои свойства. Регулярная проверка и замена изношенных деталей помогают избежать более серьезных поломок.
Процесс замены: Замена ремкомплекта кулисы на КАМАЗ 5320 требует определенных навыков и инструментов. Важно правильно установить все элементы, чтобы избежать проблем с переключением передач. Некоторые автолюбители предпочитают проводить эту процедуру самостоятельно, что позволяет сэкономить на услугах СТО, но требует внимательности и аккуратности, чтобы не допустить ошибок.
Состав ремкомплекта и подготовка к ремонту
Перед началом разборки важно приобрести качественный ремкомплект. На рынке автозапчастей представлено множество вариантов, но не все они соответствуют оригинальным размерам и требованиям по долговечности. Стандартный комплект для КАМАЗ 5320 обычно включает пластиковые втулки оси рычага, втулки тяг, стопорные кольца, пальцы шарниров и иногда новые болты для крепления.
Особое внимание стоит уделить материалу втулок. Заводские детали часто изготавливаются из специального полиамида или капролона, которые обладают низким коэффициентом трения и высокой прочностью. Дешевые аналоги из обычной пластмассы могут быстро выйти из строя после нескольких тысяч километров пробега, особенно зимой при низких температурах.
Анализ комплектующих и совместимость
При выборе запчастей важно учитывать модификацию трансмиссии вашего грузовика. Детали для КПП 14-й и 152-й серий могут отличаться по диаметру пальцев и длине тяг. Рекомендуется перед покупкой снять одну из изношенных втулок для сравнения или воспользоваться каталожным номером оригинальной детали.
Качественный ремкомплект должен включать новые стопорные кольца и шайбы. Использование старых фиксаторов недопустимо, так как они теряют пружинящие свойства, что может привести к быстрому появлению люфта. Некоторые наборы могут содержать смазку, однако лучше приобрести отдельный тюбик литиевой смазки или специализированного состава для пластиковых подшипников скольжения.
Предлагаем таблицу, которая поможет сопоставить основные элементы ремкомплекта с их функциями в узле:
| Элемент ремкомплекта | Место установки | Функция |
|---|---|---|
| Втулка оси рычага | Основание рычага в кабине | Обеспечивает качание рычага без люфта |
| Палец шарнирный | Соединение тяг | Передача усилия от рычага к механизму КПП |
| Втулка тяги | Крепление тяги к рычагу | Компенсация зазоров в соединении |
| Стопорное кольцо | Фиксация пальцев | Предотвращение самопроизвольного разборта |
Для выполнения работ потребуется стандартный набор слесарных инструментов: набор рожковых и накидных ключей (от 10 до 24 мм), вороток с головками, плоскогубцы, отвертки, молоток и выколотка. Также стоит подготовить ветошь, керосин или дизельное топливо для промывки деталей и емкость для слива отработанной смазки. Перед началом работ автомобиль должен стоять на ровной поверхности с включенным стояночным тормозом.
Если на автомобиле установлена кабина с гидроподъемником, необходимо обеспечить доступ к механизму кулисы. В зависимости от конструкции может потребоваться частичный демонтаж обшивки пола кабины или подъем кабины, если доступ снизу затруднен элементами рамы.

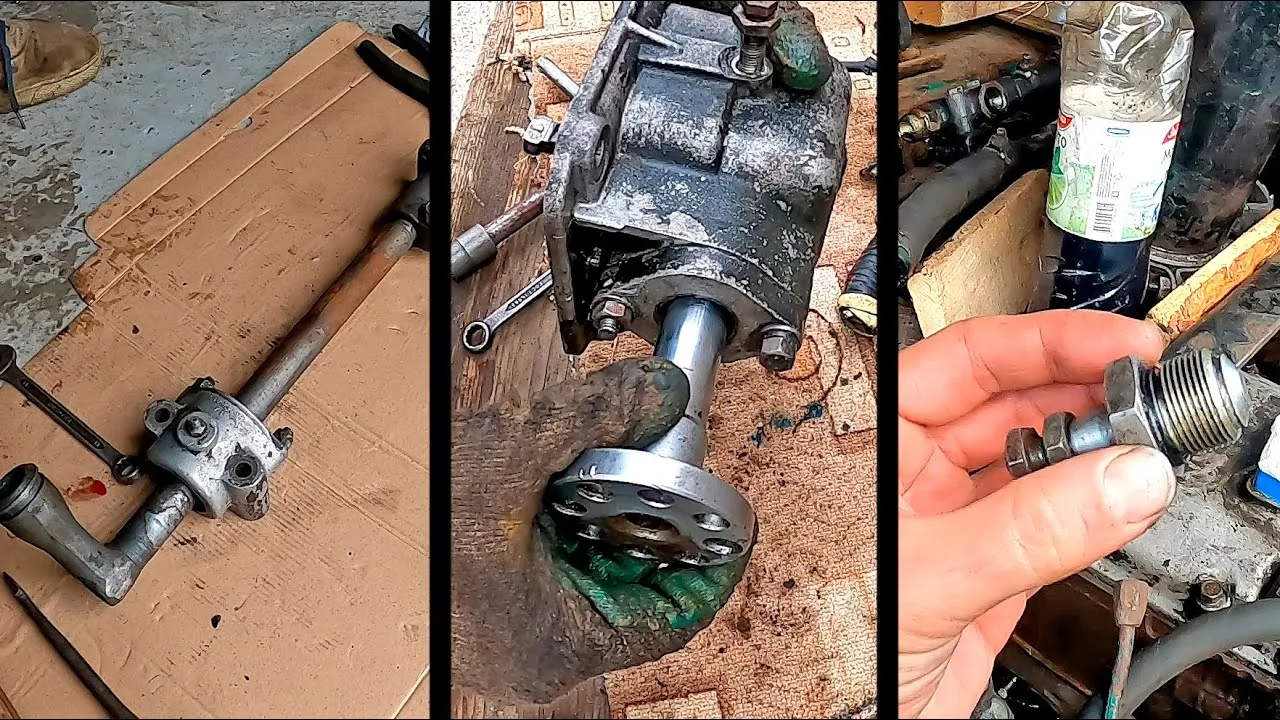

Технология замены деталей механизма
Замена узла начинается с обеспечения доступа к нему. Если конструкция автомобиля позволяет работать через люк в полу кабины, это значительно облегчает задачу. В противном случае, особенно на моделях с высоко расположенным двигателем, может потребоваться поднятие кабины. Перед поднятием кабины нужно отключить аккумулятор, снять брызговики и открутить крепления амортизаторов.
После получения доступа к механизму кулисы первым делом следует очистить узел от грязи и масла. Это важно для предотвращения попадания посторонних частиц внутрь коробки передач во время разборки и для удобства работы. Затем необходимо отсоединить тяги от рычага переключения и вилки на коробке передач.
Разборка и замена втулок рычага
Для замены втулок оси рычага необходимо надежно зафиксировать рычаг и удалить ось. Часто ось может закиснуть или плотно сидеть, поэтому может понадобиться аккуратное постукивание молотком через выколотку. После извлечения оси следует снять старые втулки. Посадочные места на рычаге нужно тщательно очистить от заусенцев и остатков смазки.
Установка новых втулок осуществляется с применением смазки. Если новые втулки имеют больший диаметр (что бывает у некоторых аналогов), их можно осторожно запрессовать легкими ударами молотка через деревянную проставку, чтобы избежать повреждения пластика. Важно не перепутать направление установки, особенно если втулки асимметричны.
Сборка выполняется в обратном порядке. При установке пальца шарнира на тягу необходимо убедиться, что он свободно вращается и не имеет осевого люфта. Фиксация пальца осуществляется с помощью стопорного кольца, которое должно плотно сидеть в канавке. Не следует чрезмерно разгибать усики кольца плоскогубцами, так как это может привести к их ломкости.

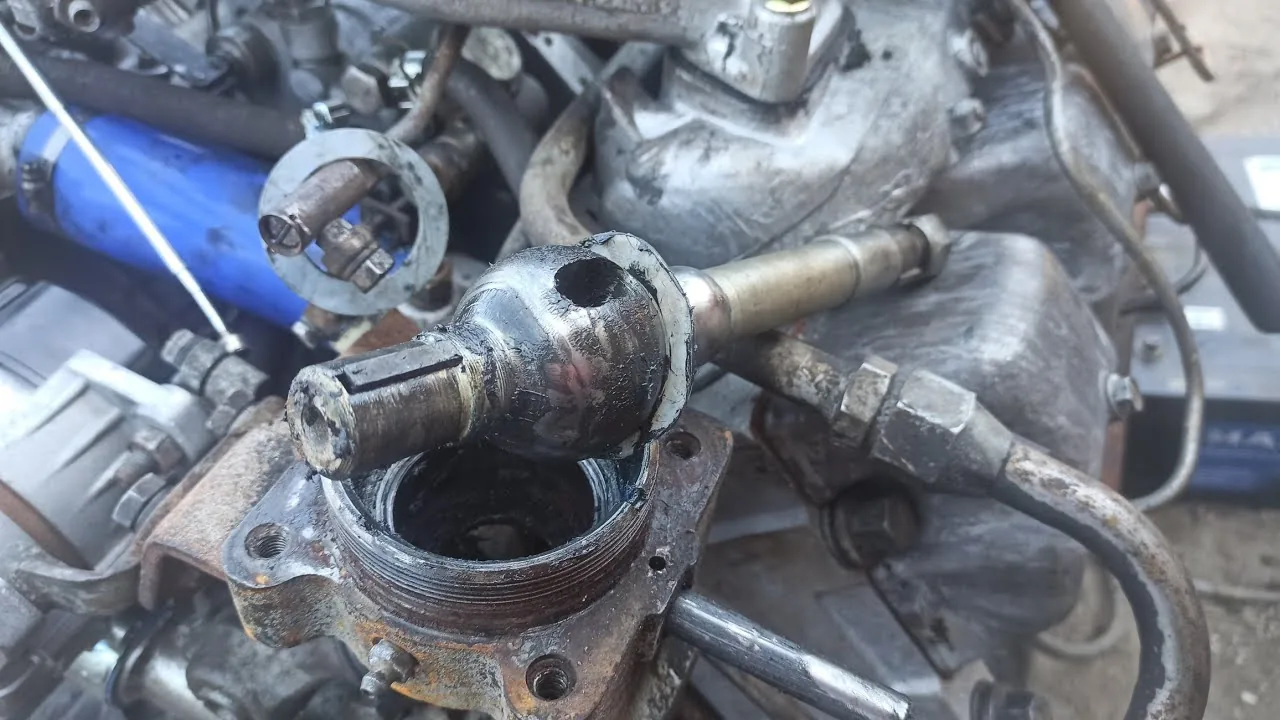

Замена шарниров тяг
Тяги переключения передач соединяются через шарнирные соединения, подверженные износу. Для замены шарнира необходимо отсоединить тягу с обоих концов. Обычно старый шарнир выпрессовывается или выбивается. При установке нового элемента важно учитывать направление движения тяги, чтобы она не задела элементы рамы или кабины во время работы.
После установки всех новых компонентов ремкомплекта следует провести первичную проверку хода. Рычаг должен двигаться плавно, без заеданий. Все резьбовые соединения тяг необходимо законтрить с помощью контргайков или фиксатора резьбы, так как вибрация грузовика может быстро ослабить крепеж.
Во время сборки рекомендуется обильно смазывать все трущиеся поверхности. Для пластиковых втулок лучше всего подходят смазки на основе дисульфида молибдена или литиевые смазки, которые сохраняют эластичность при низких температурах. Избыток смазки также полезен, так как создает защитный слой от влаги.

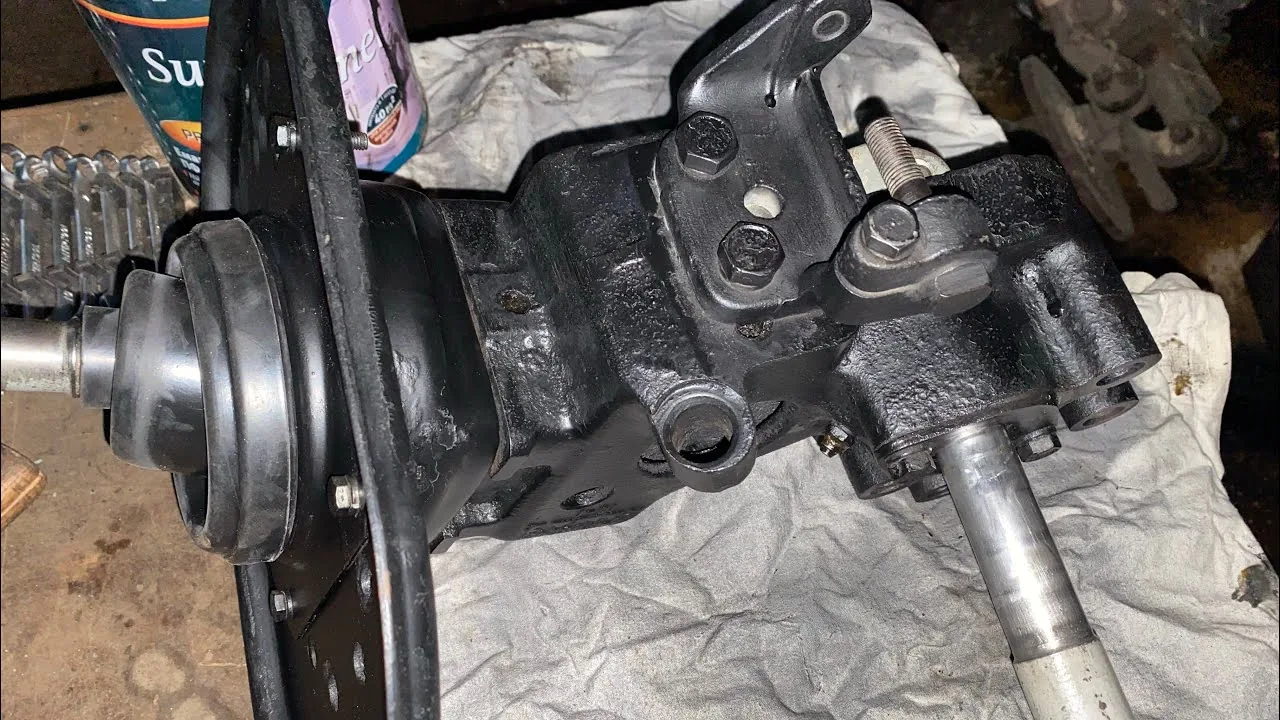

Регулировка привода и настройка
После установки ремкомплекта кулисы КАМАЗ 5320 необходимо отрегулировать механизм. Даже если новые детали работают исправно, четкость переключения передач может нарушаться из-за неправильной длины тяг или положения рычага. Регулировка начинается с установки рычага в нейтральное положение.
На тягах есть резьбовые наконечники, которые при вращении позволяют изменять их длину. Для точной настройки часто требуется помощь другого человека, который будет переключать передачи и сообщать о усилиях на рычаге. Главная цель — добиться такого состояния, при котором передачи будут включаться с первого раза и до конца, без характерного звука хруста шестерен.
Методика настройки длин тяг
Существует два основных способа регулировки: с использованием шаблона (при наличии специального инструмента) и эмпирический метод. Эмпирический метод подразумевает поэтапную настройку тяг. Сначала настраивается тяга, отвечающая за выбор передачи (вправо-влево), затем тяга, отвечающая за включение (вперед-назад).
Если передачи включаются с трудом, длину тяги следует немного увеличить или уменьшить, проверяя результат после каждого пол-оборота наконечника.
Для лучшего понимания процесса регулировки ниже представлена таблица, показывающая, как параметры тяг влияют на работу механизма:
| Параметр | Симптомы неисправности | Рекомендуемое действие |
|---|---|---|
| Длина тяги выбора | Не включаются крайние передачи | Регулировка длины тяги |
| Положение рычага | Смещение нейтрали | Корректировка положения рычага на шлицах |
| Зазор в шарнирах | Стук и вибрация | Замена втулок и пальцев |
В некоторых случаях, особенно на автомобилях с большим пробегом, может потребоваться корректировка положения рычага на валу кулисы. Для этого необходимо ослабить стяжной болт, установить рычаг в строго определенное положение (часто с использованием меток или калибра) и затем затянуть болт с рекомендованным моментом.
Типичные ошибки при ремонте
При замене ремкомплекта кулисы КАМАЗ 5320 мастера часто совершают ошибки, которые могут свести на нет все усилия и привести к необходимости повторного ремонта в ближайшее время. Анализ распространенных недочетов поможет избежать их в будущем.
Одной из основных причин быстрого выхода из строя новых компонентов является пренебрежение чистотой узла. Попавшая внутрь абразивная пыль действует как наждак, разрушая пластиковые втулки за считанные дни.
- Отсутствие смазки при сборке — установка сухих пластиковых втулок приводит к перегреву и деформации. Поэтому необходимо тщательно смазывать все трущиеся поверхности.
- Использование неподходящих материалов — применение металлических втулок вместо пластиковых или жестких втулок без антифрикционных добавок приводит к быстрому износу ответных металлических частей.
- Некачественная фиксация — недокрученные контргайки на тягах или плохо установленные стопорные кольца могут вызвать люфт сразу после выхода на линию.
- Игнорирование состояния тяг — установка новых втулок на изогнутые или деформированные тяги не решит проблему, а лишь создаст напряжение в механизме, что может привести к поломке.
⚠️ Внимание: При регулировке не пытайтесь силой «запихнуть» передачу. Если передача не включается при правильно отрегулированных тягах, проблема может заключаться внутри коробки передач (износ синхронизаторов), а не в кулисе.
Также стоит обратить внимание на ошибку экономии. Приобретение самого дешевого ремкомплекта неизвестного производителя часто приводит к тому, что пластик оказывается слишком мягким и «плывет» при нагреве, или слишком хрупким и ломается на морозе. Оригинальные запчасти или качественные аналоги от проверенных брендов служат значительно дольше.
Необходимо также проверить состояние опоры двигателя и подушек кабины. Если силовой агрегат имеет значительный люфт, при переключении передач коробка будет смещаться относительно кабины, создавая нагрузку на тяги кулисы. Это приведет к их быстрому разрушению даже с новыми втулками.
Особенности эксплуатации после ремонта
После успешной замены ремкомплекта и настройки кулисы КАМАЗ 5320 автомобиль возвращается в эксплуатацию. Однако в первые несколько сотен километров стоит внимательно следить за работой механизма. Новые пластиковые компоненты должны адаптироваться, поэтому возможно небольшое изменение усилия на рычаге.
Водителю следует обращать внимание на посторонние звуки или изменения в четкости переключения. Если рычаг стал двигаться туже, это может быть связано с разбуханием втулок от смазки или перетянутыми соединениями. При появлении стука необходимо проверить надежность фиксации стопорных колец.
Регулярное техническое обслуживание, включая проверку затяжки болтов крепления тяг и состояние пыльников, поможет избежать проблем с кулисой на длительный срок. Рекомендуется обновлять смазку в узлах каждые 30-40 тысяч километров или после мойки двигателя под давлением.
Соблюдение всех технологических норм при замене ремкомплекта кулисы обеспечивает комфортное управление и безопасность на дороге. Четкое переключение передач позволяет водителю контролировать автомобиль в сложных дорожных условиях, что особенно важно для грузового транспорта.
Восстановленный механизм кулисы гарантирует долгую службу коробки передач, так как исключает ударные нагрузки на штоки и вилки. Правильно выполненный ремонт предотвращает дорогостоящие поломки трансмиссии в будущем и снижает утомляемость водителя во время рейса.
Инструменты и оборудование для ремонта
Для успешного ремонта и замены ремкомплекта кулисы КАМАЗ 5320 необходимо подготовить определённый набор инструментов и оборудования. Правильный выбор инструментов не только упростит процесс работы, но и повысит качество выполненных операций.
Во-первых, вам понадобятся основные инструменты, такие как:
- Набор ключей – для откручивания и закручивания гаек и болтов. Рекомендуется использовать как рожковые, так и торцевые ключи различных размеров.
- Отвертки – как крестовые, так и плоские, для работы с винтами и креплениями, которые могут встречаться в конструкции кулисы.
- Плоскогубцы – для захвата и удержания мелких деталей, а также для работы с пружинами и другими элементами, требующими точности.
- Молоток – для легкого постукивания по деталям, чтобы освободить застрявшие элементы или установить новые.
Во-вторых, для более сложных операций может понадобиться специализированное оборудование:
- Домкрат – для подъема автомобиля, что обеспечит удобный доступ к кулисе и другим компонентам трансмиссии.
- Съемник – для извлечения старых деталей, если они застряли или прочно закреплены.
- Компрессор – для работы с пневматическими инструментами, если они используются в процессе ремонта.
Также стоит обратить внимание на наличие средств индивидуальной защиты:
- Перчатки – для защиты рук от механических повреждений и загрязнений.
- Очки – для защиты глаз от мелких частиц и возможных брызг.
- Спецодежда – для защиты тела от острых и горячих деталей.
Не забудьте о наличии качественного освещения в рабочей зоне. Хорошее освещение поможет избежать ошибок и повысит безопасность работы. Используйте переносные светильники или фонари, если основное освещение недостаточно.
Подготовив все необходимые инструменты и оборудование, вы сможете значительно упростить процесс ремонта и замены ремкомплекта кулисы КАМАЗ 5320, что в свою очередь позволит вам сэкономить время и силы.
Необходимый инструмент для выполнения работ
Для успешного ремонта и замены ремкомплекта кулисы КАМАЗ 5320 необходимо подготовить определённый набор инструментов. Правильный выбор инструментов не только ускорит процесс работы, но и обеспечит качество выполняемых операций.
Вот список основных инструментов, которые могут понадобиться:
- Набор ключей: Для демонтажа и монтажа крепежных элементов кулисы потребуется набор гаечных ключей различных размеров. Рекомендуется иметь как обычные, так и торцевые ключи.
- Отвертки: Плоские и крестовые отвертки понадобятся для работы с винтами и шурупами, которые могут удерживать элементы кулисы.
- Плоскогубцы: Эти инструменты помогут при снятии и установке пружин, а также при работе с мелкими деталями.
- Молоток: В некоторых случаях может потребоваться легкий удар для освобождения застрявших деталей. Рекомендуется использовать резиновый молоток, чтобы избежать повреждений.
- Ключ для регулировки: Если в процессе работы потребуется регулировка положения кулисы, то ключ для регулировки будет незаменим.
- Съемник: В случае, если некоторые детали кулисы сильно застряли, может понадобиться съемник для их извлечения.
- Фонарик: Хорошее освещение рабочего места поможет избежать ошибок и упростит процесс работы, особенно в труднодоступных местах.
- Стяжки и зажимы: Для фиксации деталей в процессе работы могут понадобиться стяжки или зажимы, чтобы избежать их случайного смещения.
- Клещи для хомутов: Если в конструкции кулисы используются хомуты, то специальные клещи помогут их быстро и аккуратно установить или снять.
- Перчатки: Работая с механическими компонентами, рекомендуется использовать защитные перчатки, чтобы избежать травм.
Перед началом работ убедитесь, что все инструменты находятся в исправном состоянии и готовы к использованию. Это поможет избежать задержек и повысит безопасность во время выполнения ремонта.
Обзор аналогов и альтернативных решений
При ремонте и замене ремкомплекта кулисы КАМАЗ 5320 важно учитывать не только оригинальные запчасти, но и альтернативные решения, которые могут быть более доступными или даже более эффективными. На рынке существует множество аналогов, которые могут удовлетворить потребности владельцев грузовиков, обеспечивая надежность и долговечность.
Одним из наиболее популярных аналогов является ремкомплект от производителя Техноавиа. Этот комплект включает в себя все необходимые детали для восстановления функциональности кулисы, такие как втулки, пружины и уплотнительные кольца. Преимуществом данного комплекта является его доступная цена и хорошее качество, что делает его привлекательным для владельцев, стремящихся сэкономить.
Еще одним вариантом является использование ремкомплекта от компании Автодеталь. Этот производитель зарекомендовал себя на рынке благодаря высокому качеству своих изделий. Ремкомплекты от Автодетали часто имеют улучшенные характеристики, такие как повышенная износостойкость и устойчивость к воздействию агрессивных сред. Это может быть особенно важно для грузовиков, работающих в сложных условиях.
Кроме того, стоит обратить внимание на китайские аналоги, которые могут предложить более низкие цены. Однако, выбирая такие решения, важно тщательно проверять отзывы и репутацию производителя, так как качество может значительно варьироваться. В некоторых случаях китайские запчасти могут оказаться вполне приемлемыми, но есть риск, что они не прослужат так долго, как оригинальные или более качественные аналоги.
Также стоит рассмотреть возможность ремонта существующих деталей. В некоторых случаях, если кулиса не имеет серьезных повреждений, можно ограничиться заменой только изношенных элементов, что существенно снизит затраты. Например, если проблема заключается в изношенных втулках, их можно заменить без полной замены всего ремкомплекта.
Важно помнить, что при выборе аналогов необходимо учитывать не только цену, но и качество, а также совместимость с вашим автомобилем. Рекомендуется консультироваться с профессионалами или опытными механиками, чтобы избежать ошибок при выборе запчастей. В конечном итоге, правильный выбор ремкомплекта кулисы КАМАЗ 5320 обеспечит надежную работу трансмиссии и продлит срок службы вашего грузовика.
Сравнение оригинальных и неоригинальных комплектов
При выборе ремкомплекта кулисы для КАМАЗа 5320 важно учитывать, что на рынке представлены как оригинальные, так и неоригинальные варианты. Оригинальные комплектующие производятся непосредственно заводом-изготовителем и гарантируют высокое качество, соответствие всем стандартам и долговечность. Они проходят строгий контроль качества и имеют соответствующие сертификаты, что обеспечивает надежность и безопасность эксплуатации автомобиля.
С другой стороны, неоригинальные комплекты могут предложить более низкую цену, что делает их привлекательными для владельцев, стремящихся сэкономить на ремонте. Однако стоит отметить, что такие комплектующие могут варьироваться по качеству. Некоторые производители неоригинальных запчастей используют менее качественные материалы, что может привести к более быстрому износу и необходимости повторного ремонта в будущем.
При сравнении оригинальных и неоригинальных комплектов стоит обратить внимание на следующие аспекты:
- Качество материалов: Оригинальные запчасти изготавливаются из высококачественных материалов, что обеспечивает их долговечность. Неоригинальные комплекты могут использовать более дешевые и менее прочные материалы.
- Совместимость: Оригинальные комплектующие идеально подходят для конкретной модели автомобиля, в то время как неоригинальные могут иметь отклонения в размерах или форме, что может привести к проблемам при установке.
- Гарантия: На оригинальные запчасти обычно предоставляется гарантия от производителя, что дает дополнительную уверенность в их качестве. Неоригинальные комплектующие могут не иметь гарантии или предлагать её на более короткий срок.
- Цена: Оригинальные запчасти, как правило, стоят дороже, но их цена оправдана качеством и надежностью. Неоригинальные варианты могут быть значительно дешевле, но это может отразиться на их долговечности и функциональности.
Таким образом, выбор между оригинальными и неоригинальными комплектами зависит от ваших приоритетов: если вы хотите гарантировать надежность и долговечность, лучше отдать предпочтение оригинальным запчастям. Если же вы ограничены в бюджете, стоит тщательно изучить рынок неоригинальных комплектов и выбирать только проверенные бренды с хорошими отзывами.
Частота обслуживания и профилактика
Частота обслуживания и профилактика кулисы переключения передач на КАМАЗ 5320 играют ключевую роль в обеспечении надежной работы трансмиссии и продлении срока службы автомобиля. Регулярное внимание к этому элементу позволяет избежать серьезных поломок и дорогостоящего ремонта.
Рекомендуется проводить осмотр и обслуживание кулисы каждые 10 000 километров пробега или раз в полгода, в зависимости от условий эксплуатации. Если автомобиль используется в тяжелых условиях, таких как частые поездки по бездорожью или в условиях повышенной запыленности, то интервал обслуживания следует сократить до 5 000 километров.
При проведении профилактических мероприятий необходимо обращать внимание на следующие аспекты:
- Проверка состояния ремкомплекта: Осмотрите все элементы кулисы на наличие износа, трещин или других повреждений. Особое внимание уделите втулкам, пружинам и направляющим.
- Смазка: Регулярно смазывайте подвижные части кулисы специальными смазочными материалами, чтобы избежать заклинивания и уменьшить износ. Используйте смазки, рекомендованные производителем.
- Регулировка: Убедитесь, что кулиса правильно отрегулирована. Неправильная регулировка может привести к затруднениям при переключении передач и увеличенному износу трансмиссии.
- Проверка креплений: Проверьте все крепления кулисы на наличие люфта и надежность фиксации. Ослабленные крепления могут привести к неправильной работе механизма.
Также стоит учитывать, что при замене ремкомплекта кулисы необходимо следовать рекомендациям производителя и использовать только оригинальные запчасти или качественные аналоги. Это обеспечит надежность и долговечность работы механизма.
Не забывайте, что профилактика и регулярное обслуживание кулисы переключения передач не только продлевают срок службы автомобиля, но и повышают безопасность на дороге. Поэтому уделяйте этому аспекту должное внимание и следуйте установленным рекомендациям.
