Ремонт кулисы КАМАЗ и устранение люфта своими руками

Опубликовано: 02.10.2026

В данной статье мы подробно рассмотрим процесс ремонта и регулировки кулисы КПП КАМАЗ, что является важной задачей для обеспечения надежной работы трансмиссии. Правильная настройка и устранение люфта в механизме выбора передач не только повышает комфорт управления автомобилем, но и предотвращает возможные поломки, которые могут привести к серьезным затратам на ремонт. Мы предоставим пошаговую инструкцию, советы по замене тяг и втулок, а также технические нормы, которые помогут вам выполнить все работы своими руками.

Диагностика неисправностей механизма управления КПП

Первоначальная диагностика системы начинается с визуального осмотра и проверки люфтов. Если рычаг переключения передач имеет свободный ход, превышающий допустимые пределы, необходимо выяснить причину этого люфта. Чаще всего проблема заключается в изношенных втулках, ослабленных крепежах или деформации тяг. Для точного определения неисправности потребуется помощник, который будет перемещать рычаг, пока вы наблюдаете за работой шарнирных соединений.

На моделях с механической коробкой передач 154 или 152 часто наблюдается износ в месте соединения тяги с рычагом на коробке. Если при движении рычага заметен значительный люфт в пальцах или втулках, их следует заменить. Также важно обратить внимание на состояние резинок, защищающих механизм от пыли и влаги. Разрушение резины может привести к попаданию абразивных частиц в узлы трения, что ускоряет износ металлических деталей.

Ключевым этапом диагностики является проверка целостности тяг. Искривление тяги может возникнуть после ударов или неосторожного обращения во время других работ. Даже небольшое искривление изменяет геометрию хода рычага и нарушает синхронизацию переключения. Проверку следует проводить на ровной поверхности, прокатывая тягу или используя линейку для выявления изгибов.

Симптомы неисправности могут напоминать проблемы самой коробки передач, поэтому важно исключить внешние факторы. Если передачи включаются туго только на холодную, возможно, причина кроется в загустевшем масле или тросиках (на некоторых модификациях), а не в кулисе. Однако если проблема сохраняется и на прогретом двигателе и сопровождается характерным стуком, ремонт механизма управления становится необходимым.

Типичные симптомы и их причины

Разные признаки неисправностей могут указывать на конкретные компоненты, требующие внимания. Понимание связи между симптомами и их причинами помогает сократить время, когда автомобиль находится в нерабочем состоянии. Ниже представлена таблица для классификации возникших проблем.

Симптом	Возможная причина	Способ устранения
Рычаг свободно колеблется	Износ втулок тяг или шарниров	Замена втулок и пальцев
Трудности с включением передачи	Неправильная регулировка длины тяг	Настройка резьбовых соединений
Передача вылетает во время движения	Неполное включение муфты	Регулировка хода штоков КПП

Если при переключении передач слышен металлический стук, это может указывать на то, что тяги касаются элементов рамы или кабины. Это часто происходит после демонтажа и установки кабины, если тяги были неправильно установлены или потерялись фиксирующие хомуты. В таком случае необходимо проверить траекторию движения всех подвижных частей.

Этап работы	Описание действий	Необходимые инструменты
Подготовка	Снять кулису КПП, очистить от грязи и масла	Гаечные ключи, отвертка
Проверка деталей	Осмотреть кулису на наличие повреждений и износа	Лупа, фонарик
Регулировка	Настроить положение кулисы для правильного включения передач	Уровень, ключ для регулировки
Сборка	Установить кулису на место, проверить работу	Гаечные ключи, отвертка
Тестирование	Протестировать работу КПП после регулировки	Тест-драйв автомобиля

Интересные факты

Вот несколько интересных фактов о ремонте и регулировке кулисы КПП КАМАЗ, которые могут быть полезны:

Простота конструкции: Кулиса КПП на КАМАЗах имеет достаточно простую конструкцию, что позволяет владельцам автомобилей самостоятельно проводить ее ремонт и регулировку. Это может существенно сэкономить средства на сервисных услугах, особенно если у водителя есть базовые навыки работы с инструментами.
Регулировка зазоров: Одной из ключевых задач при регулировке кулисы является правильная настройка зазоров между рычагом и механизмом переключения передач. Неправильные зазоры могут привести к затруднениям при переключении передач и даже к повреждению трансмиссии. Поэтому важно следовать рекомендациям производителя и использовать специальные инструменты для точной настройки.
Использование смазки: При ремонте и регулировке кулисы КПП важно не забывать о смазке подвижных частей. Использование качественной смазки не только продлевает срок службы кулисы, но и улучшает плавность переключения передач. Многие водители предпочитают использовать графитовую смазку, так как она обладает хорошими антифрикционными свойствами и устойчива к высоким температурам.

Эти факты подчеркивают важность правильного подхода к ремонту и регулировке кулисы КПП, что может значительно улучшить эксплуатационные характеристики автомобиля.

Замена втулок и ремонт шарнирных соединений

Наиболее частой причиной люфта является износ пластиковых или бронзовых втулок в местах соединения тяг. Замена этих компонентов требует снятия тяг с автомобиля. Сначала необходимо зафиксировать транспортное средство, установив его на ровной поверхности и подложив противооткатные упоры. Работы лучше выполнять на смотровой яме или эстакаде для удобного доступа к нижней части автомобиля.

Процесс демонтажа тяг начинается с отсоединения их от рычага в салоне и от механизма на коробке передач. Важно запомнить или отметить положение гаек на резьбовых наконечниках, чтобы при сборке сохранить длину тяг. Это упростит последующую регулировку. После снятия тяги необходимо выбить старые пальцы и извлечь изношенные втулки.

При установке новых втулок важно учитывать материал их изготовления. Пластиковые втулки более доступны по цене, но имеют меньший срок службы при высоких температурах. Бронзовые или латунные втулки служат дольше, но требуют более тщательной смазки. Перед установкой новых элементов рекомендуется очистить посадочные места от загрязнений и остатков старой смазки.

После сборки шарнирного соединения необходимо проверить легкость хода. Тяга должна свободно вращаться на пальце без заеданий и заметного люфта. Если движение затруднено, возможно, втулка имеет слишком большой диаметр или установлена неправильно. В таком случае допускается легкая обработка внутренней поверхности втулки мелкой наждачной бумагой, но следует быть осторожным, чтобы не нарушить геометрию.

Особенности ремонта для разных модификаций

Конструкция механизма управления варьируется в зависимости от типа коробки передач. На современных КАМАЗах с коробками ZF приводной механизм может быть как тросовым, так и с другими вариантами тяг. Для замены втулок в таких случаях может потребоваться специальный инструмент или съемники.

Классические коробки КАМАЗ-152 имеют две основные тяги: продольную и поперечную. Продольная тяга отвечает за выбор диапазона передач, а поперечная — за переключение внутри этого диапазона. Износ втулок на одной из тяг может негативно сказаться на процессе переключения. Например, люфт в продольной тяге часто затрудняет точный выбор необходимого диапазона.

При ремонте важно обратить внимание на состояние стопорных колец и шплинтов. Если они утратили пружинящие свойства, их следует заменить. Повторное использование одноразовых крепежных элементов недопустимо, так как это может привести к разборке узла во время движения.

Регулировка длины тяг и положения рычага

После замены изношенных компонентов или демонтажа тяг для выполнения других работ необходимо провести регулировку. Неправильная длина тяг может привести к тому, что штоки в трансмиссии не будут перемещаться на полную величину. Это может вызвать неполное сцепление муфты, из-за чего передача либо не включается, либо включается с шумом и быстро выходит из строя.

Регулировка начинается с установки рычага переключения передач в нейтральное положение. На многих моделях КАМАЗ предусмотрен специальный фиксатор или паз, позволяющий зафиксировать валы коробки в нейтральном состоянии. Если фиксатор отсутствует, можно воспользоваться длинной отверткой или прутом, вставив его в специальное отверстие на корпусе КПП (для этого необходимо ознакомиться с руководством по эксплуатации конкретной модели).

Затем следует отрегулировать длину тяг так, чтобы рычаг в кабине также находился в нейтральном положении, а его ход соответствовал заводским характеристикам. Ключевым аспектом является обеспечение свободного вращения шарниров без натяжения. Тяги не должны изгибаться под нагрузкой от рычага в нейтральном положении.

Для точной настройки длины тяг применяются резьбовые наконечники. Поворачивая наконечник, можно увеличить или уменьшить длину тяги. После достижения необходимой длины контргайки должны быть надежно затянуты. Слабая затяжка контргаек может привести к самопроизвольному изменению длины тяги в процессе эксплуатации, что снова нарушит работу трансмиссии.

Настройка переключения рядов (дельтитель)

На автомобилях с делителем передач важно правильно настроить пневматический или механический переключатель рядов. Неправильная настройка тяги, отвечающей за переключение рядов, может привести к тому, что делитель не будет переключаться или начнет «стрелять» маслом через сапун. Регулировка осуществляется путем изменения длины тяги до тех пор, пока клапан не начнет четко срабатывать.

Проверка работы делителя проводится на месте. При переключении рычага в режим высокого или низкого ряда должен быть слышен характерный звук работы пневмоклапана (в случае пневматической системы). Механическое переключение должно происходить без особых усилий. Если переключение затруднено, это может указывать на слишком натянутую тягу, создающую напряжение на рычаге переключения рядов.

В некоторых случаях может потребоваться регулировка механизма выбора передач на коробке. Для этого нужно ослабить болты, крепящие рычаг на валу КПП, и повернуть вал в нужное положение. Однако к этой процедуре следует прибегать только если регулировка тяг не дала ожидаемых результатов. Ненужное смещение рычага на валу может привести к сбоям в работе фиксаторов.

Типичные ошибки при ремонте и обслуживании

Даже опытные механики иногда совершают ошибки, которые могут свести на нет все усилия по ремонту. Проблемы чаще всего возникают из-за спешки или игнорирования мелочей. Чтобы избежать повторного ремонта, важно учитывать распространенные заблуждения и ошибки при работе с трансмиссией КАМАЗ.

Игнорирование смазки шарниров — многие забывают смазать новые втулки и пальцы перед сборкой, что приводит к быстрому износу и появлению скрипа. Рекомендуется использовать тугоплавкую смазку, такую как Литол-24 или специализированные графитовые составы.
Недостаточная затяжка контргаек — вибрация грузовика может быстро раскручивать резьбовые соединения. Обязательно применяйте новые шайбы и проверяйте затяжку после первой поездки.
Пренебрежение проверкой состояния тяг — установка новых втулок на погнутую тягу не решит проблему. Тягу нужно выправить или заменить, так как правильная геометрия критически важна.
Неправильная установка стопорных колец — плохо установленное стопорное кольцо может соскочить, что приведет к разъединению тяги во время движения. Убедитесь, что кольцо надежно сидит в канавке пальца.

⚠️ Внимание: Эксплуатация автомобиля с неисправной кулисой КПП строго запрещена. Невозможность быстро переключить передачу или самопроизвольное выключение передачи может привести к аварийной ситуации на дороге.

Еще одной распространенной ошибкой является использование неоригинальных запчастей сомнительного качества. Дешевые втулки могут быть изготовлены из мягкого пластика, который разрушается всего за несколько тысяч километров. Экономия на таких деталях приводит к необходимости повторного ремонта и потере времени.

Финальная проверка и тестирование

После завершения работ по замене и настройке необходимо провести полную проверку. Она включает статическую оценку работы рычага и динамическое тестирование в движении. Статическая проверка помогает выявить заедания и люфты, а динамическая удостоверяется в корректности настроек под нагрузкой.

Во время статической проверки следует последовательно пройти по всем передачам, начиная с первой и заканчивая высшей, а затем вернуться обратно. Рычаг должен перемещаться гладко, без рывков и заеданий. В нейтральном положении он должен возвращаться в центр (или в установленный сектор) благодаря действию пружин механизма. Если рычаг «вялый» или не возвращается, проверьте натяжение пружин и отсутствие перекосов тяг.

Динамическое тестирование проводится на безопасном участке дороги. Ускорьте автомобиль и поочередно переключите все передачи. Обратите внимание на усилие, необходимое для переключения, и отсутствие посторонних звуков. Если передачи включаются четко и не выбивают при ускорении и торможении, ремонт выполнен успешно.

Параметр	Норма	Отклонение
Свободный ход рычага	Не более 5-8 мм	Заменить втулки
Усилие на рычаге	До 5-7 кгс	Смазка/регулировка

В процессе обкатки после ремонта рекомендуется периодически проверять состояние креплений. Вибрации могут ослабить соединения, поэтому через 500-1000 км пробега стоит повторно затянуть все гайки и проверить уровень люфта. Это действие поможет закрепить результат ремонта на длительный срок.

Соблюдение технологии ремонта и использование качественных комплектующих обеспечивают надежную работу трансмиссии. Регулярное обслуживание механизма управления коробкой передач является важной частью технического обслуживания грузовика. Внимательное отношение к деталям позволяет избежать дорогостоящего ремонта коробки передач в будущем.

Подбор необходимых инструментов и материалов

Перед началом ремонта и регулировки кулисы КПП КАМАЗ важно правильно подготовиться, чтобы процесс прошел максимально эффективно и без лишних затрат времени. Для этого необходимо собрать все необходимые инструменты и материалы.

Инструменты:

Набор ключей: Вам понадобятся как рожковые, так и торцевые ключи различных размеров. Обычно для работы с кулисой КПП КАМАЗ требуются ключи на 10, 12 и 14 мм.
Отвертки: Набор плоских и крестовых отверток поможет вам открутить различные крепежные элементы.
Плоскогубцы: Они могут понадобиться для захвата и удержания мелких деталей.
Мультиметр: Если у вас есть электрические элементы, мультиметр поможет проверить их работоспособность.
Динамометрический ключ: Для точной регулировки затяжки крепежных элементов, особенно если это предусмотрено заводом-изготовителем.
Ключ для регулировки кулисы: Специальный инструмент, который может облегчить процесс настройки.
Ключи для снятия и установки рычага переключения передач: В зависимости от конструкции вашего автомобиля, могут понадобиться специальные ключи.

Материалы:

Смазочные материалы: Для обеспечения плавности работы кулисы необходимо использовать качественную смазку. Рекомендуется применять литиевую смазку или аналогичные продукты, которые хорошо переносят высокие нагрузки.
Запчасти: Если в процессе ремонта вы обнаружите износ или повреждение деталей, стоит заранее подготовить запасные части. Это могут быть втулки, пружины, шайбы и другие элементы, которые могут потребоваться для замены.
Уплотнительные материалы: Если в процессе работы вы обнаружите утечки, стоит иметь под рукой уплотнительные кольца или герметики, которые помогут устранить проблему.

Подготовив все необходимые инструменты и материалы, вы сможете значительно упростить процесс ремонта и регулировки кулисы КПП КАМАЗ, что позволит вам сэкономить время и избежать лишних трудностей.

Профилактика и уход за кулисой КПП

Для обеспечения надежной работы кулисы КПП (коробки передач) на автомобилях КАМАЗ, необходимо регулярно проводить профилактические мероприятия и ухаживать за этим важным элементом трансмиссии. Правильный уход поможет избежать серьезных поломок и продлить срок службы кулисы.

1. Регулярная проверка состояния кулисы

Первым шагом в профилактике является регулярная проверка состояния кулисы. Это включает в себя осмотр на наличие трещин, износа или коррозии. Обратите внимание на соединения и крепления, которые могут ослабевать со временем. Если вы заметили какие-либо повреждения, их следует устранить как можно скорее.

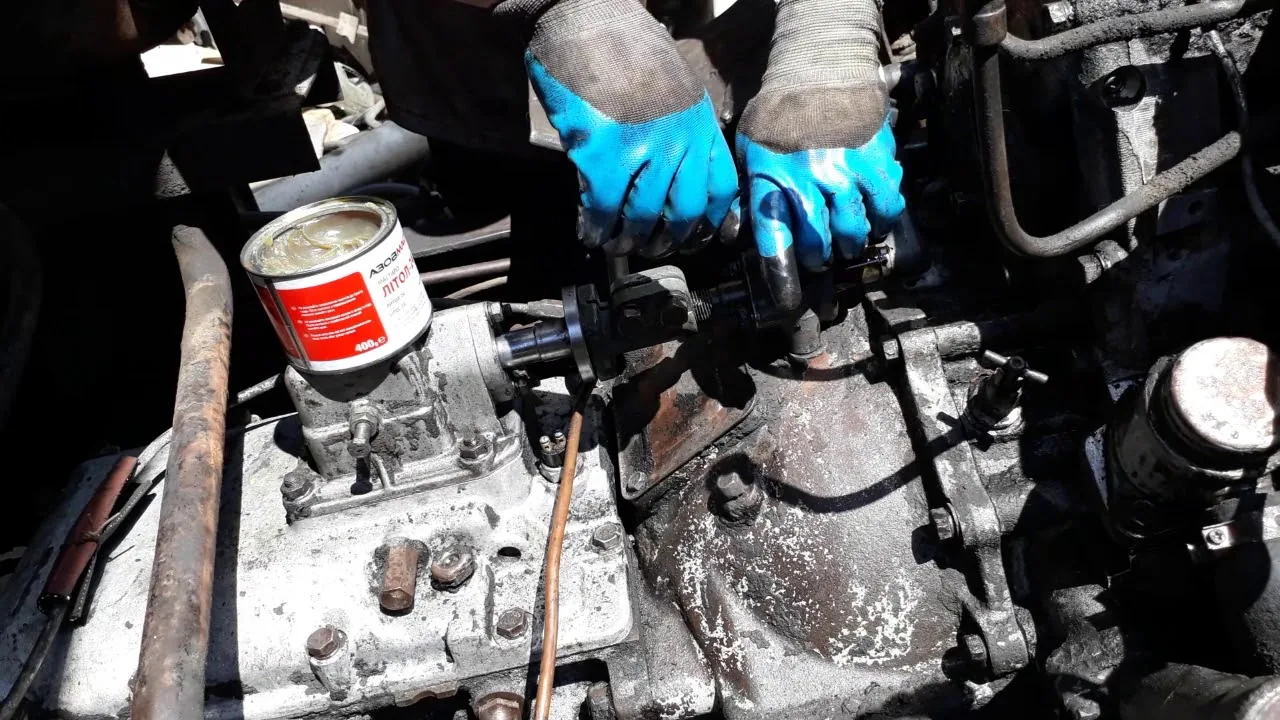

2. Смазка движущихся частей

Кулиса КПП состоит из различных движущихся частей, которые требуют смазки для предотвращения износа. Используйте качественные смазочные материалы, рекомендованные производителем. Обычно это специальные масла или смазки, которые обеспечивают защиту от коррозии и уменьшают трение. Смазывайте все подвижные элементы кулисы, включая шарниры и соединения, не реже одного раза в 6 месяцев.

3. Проверка и регулировка натяжения тросов

Если ваша кулиса КПП оснащена тросовым приводом, важно следить за натяжением тросов. Слишком слабое или слишком сильное натяжение может привести к неправильной работе коробки передач. Регулярно проверяйте натяжение и при необходимости производите регулировку. Для этого используйте специальные инструменты и следуйте рекомендациям из руководства по эксплуатации вашего автомобиля.

4. Очистка от загрязнений

Загрязнения, такие как пыль, грязь и остатки масла, могут негативно сказаться на работе кулисы. Регулярно очищайте кулису и ее компоненты от загрязнений. Для этого используйте мягкую щетку и чистящие средства, которые не повредят поверхность. Убедитесь, что все отверстия и каналы для слива жидкости не забиты.

5. Замена изношенных деталей

При осмотре кулисы КПП обращайте внимание на состояние всех деталей. Если вы заметили, что какие-либо элементы изношены или повреждены, их следует заменить. Это может включать в себя втулки, шарниры, тросы и другие компоненты. Используйте только оригинальные запчасти или качественные аналоги, чтобы обеспечить надежность и долговечность.

6. Обращение к специалистам

Если вы не уверены в своих силах или столкнулись с серьезной проблемой, не стесняйтесь обращаться к профессионалам. Специалисты смогут провести диагностику и ремонт кулисы КПП, что поможет избежать дальнейших проблем и обеспечит безопасную эксплуатацию автомобиля.

Следуя этим рекомендациям, вы сможете значительно продлить срок службы кулисы КПП вашего КАМАЗа и обеспечить его надежную работу на протяжении многих лет.

Советы по регулярному обслуживанию

Регулярное обслуживание кулисы КПП (коробки передач) на КАМАЗе — это залог надежной работы трансмиссии и комфортного управления автомобилем. Вот несколько советов, которые помогут вам поддерживать кулису в хорошем состоянии и избежать серьезных поломок.

Проверка состояния кулисы: Регулярно осматривайте кулису на наличие механических повреждений, трещин или износа. Обратите внимание на крепления и соединения, которые могут ослабевать со временем.
Смазка: Используйте качественные смазочные материалы для обработки подвижных частей кулисы. Это поможет уменьшить трение и износ, а также предотвратит коррозию. Рекомендуется смазывать кулису каждые 10-15 тысяч километров пробега.
Регулировка: Если вы заметили, что передачи переключаются с трудом или не фиксируются в нужном положении, возможно, потребуется регулировка кулисы. Для этого необходимо проверить натяжение тросов и их состояние, а также убедиться, что все соединения надежно закреплены.
Очистка: Периодически очищайте кулису от грязи и пыли. Это поможет избежать накопления загрязнений, которые могут повлиять на работу механизма. Используйте специальные чистящие средства, чтобы не повредить детали.
Замена изношенных деталей: Если вы заметили, что какие-либо элементы кулисы изношены или повреждены, замените их как можно скорее. Это поможет избежать более серьезных проблем в будущем и обеспечит надежную работу трансмиссии.
Обращение к специалистам: Если у вас нет опыта в ремонте и обслуживании кулисы КПП, лучше обратиться к профессионалам. Они смогут провести диагностику и выполнить необходимые работы качественно и быстро.

Следуя этим простым советам, вы сможете значительно продлить срок службы кулисы КПП вашего КАМАЗа и обеспечить его надежную работу на протяжении многих лет.

Часто задаваемые вопросы по ремонту кулисы КПП

Каковы основные признаки неисправности кулисы КПП?

Неисправности кулисы КПП могут проявляться в различных формах. Основные признаки, на которые стоит обратить внимание, включают:

Затрудненное переключение передач: Если вы замечаете, что передачи переключаются с трудом или заедают, это может указывать на проблемы с кулисой.
Посторонние звуки: Скрипы, стуки или другие необычные звуки при переключении передач могут свидетельствовать о том, что механизмы кулисы изношены или повреждены.
Неправильное положение рычага: Если рычаг КПП не возвращается в нейтральное положение или занимает неправильное положение при переключении, это также может быть признаком неисправности.

Как выполнить диагностику кулисы КПП?

Для диагностики кулисы КПП необходимо выполнить следующие шаги:

Визуальный осмотр: Проверьте состояние кулисы, рычага и соединительных элементов. Обратите внимание на наличие трещин, износа или коррозии.
Проверка механизма переключения: Попробуйте переключить передачи вручную, чтобы определить, есть ли заедания или трудности в работе.
Проверка креплений: Убедитесь, что все крепления и соединения надежно зафиксированы и не имеют люфта.

Как отрегулировать кулису КПП?

Регулировка кулисы КПП может потребоваться в случае, если вы заметили трудности с переключением передач. Для этого выполните следующие действия:

Подготовка: Убедитесь, что автомобиль стоит на ровной поверхности, а коробка передач находится в нейтральном положении.
Доступ к кулисе: Снимите защитный кожух, если он есть, чтобы получить доступ к кулисе и ее механизмам.
Регулировка: Найдите регулировочные винты или гайки, которые отвечают за положение кулисы. Ослабьте их и отрегулируйте положение кулисы так, чтобы рычаг свободно перемещался между всеми передачами.
Закрепление: После регулировки затяните винты или гайки, чтобы зафиксировать новое положение кулисы.

Что делать, если кулиса КПП требует замены?

Если после диагностики и регулировки кулиса КПП все равно не работает должным образом, возможно, потребуется ее замена. Процесс замены включает следующие шаги:

Снятие старой кулисы: Отсоедините все крепления и соединения, а затем аккуратно снимите кулису с места установки.
Установка новой кулисы: Установите новую кулису на место, убедившись, что все соединения надежно закреплены.
Тестирование: После установки проведите тестирование, чтобы убедиться, что новая кулиса работает корректно и передачи переключаются без проблем.

Где можно приобрести запчасти для кулисы КПП?

Запчасти для кулисы КПП можно приобрести в специализированных магазинах автозапчастей, а также на интернет-площадках. Рекомендуется выбирать оригинальные запчасти или качественные аналоги, чтобы обеспечить надежную работу КПП.
