Как устроен механизм выбора передач ZF КамАЗ

Опубликовано: 02.10.2026

В данной статье мы подробно рассмотрим устройство и регулировку механизма выбора передач ZF, установленного на автомобилях КамАЗ. Правильная работа этого механизма является ключевым фактором для обеспечения надежности и эффективности трансмиссии, что напрямую влияет на производительность и безопасность эксплуатации грузовиков. Мы предоставим полную инструкцию по диагностике, ремонту и настройке, а также разберем распространенные поломки и коды ошибок, что поможет владельцам и механикам быстро и эффективно решать возникающие проблемы.

Конструктивные особенности привода управления КПП ZF

Механизм переключения передач на автомобилях КамАЗ с коробками ZF представляет собой сложную конструкцию, включающую механические тяги, тросы и пневматические компоненты. В отличие от традиционных механических трансмиссий, управление здесь осуществляется дистанционно. Это снижает вибрации в кабине, но требует идеальной синхронизации всех элементов.

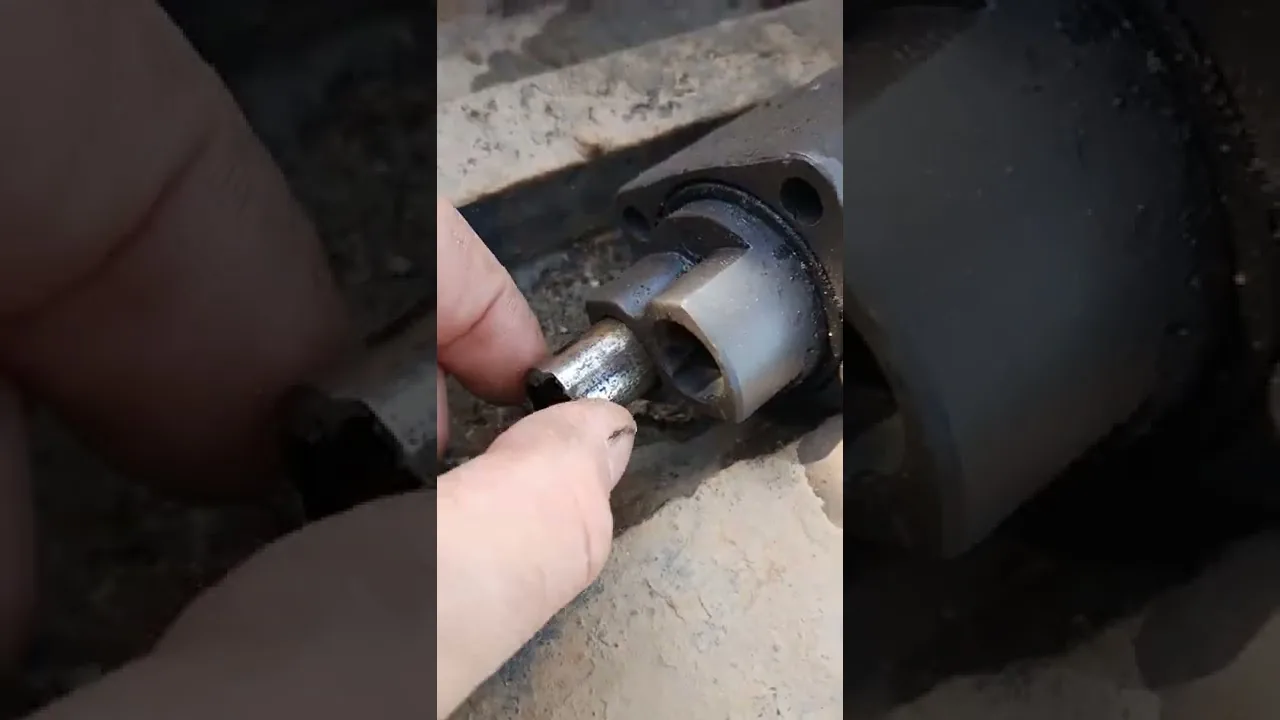

Ключевым элементом системы является механизм переключения передач (МПП), расположенный на боковой крышке трансмиссии. Он отвечает за перемещение вилок внутри корпуса коробки передач. На моделях с электронным управлением Intarder или Ecosplit к механическим компонентам добавляются соленоиды и датчики положения.

Тросовый привод и кулиса

Наиболее популярной схемой является тросовый привод, который передает усилие от рычага в салоне на коробку передач с помощью двух тросов: один отвечает за выбор передачи, а другой — за ее активацию. Эти тросы находятся в защитной оплетке и крепятся к рычагу и кронштейну на трансмиссии.

Кулиса, или качалка, служит промежуточным элементом, преобразующим линейное движение тросов в вращательное движение валов механизма выбора передач. Ключевым моментом является отсутствие люфтов в шарнирных соединениях. Даже незначительный зазор в шаровой опоре троса может привести к неправильному включению передачи.

Если вы заметили «ватность» рычага, в первую очередь проверьте состояние тросов. Обрыв внутренних волокон или растяжение оболочки могут привести к тому, что движение рычага в салоне не будет соответствовать движению штоков на коробке передач.

Крепление тросов к кронштейну должно быть надежным. Допускается лишь минимальная подвижность в местах, предусмотренных конструкцией шарниров. Повреждения оплетки троса могут привести к попаданию влаги и грязи, что ускоряет износ внутренней жилы.

⚠️ Важно: При замене тросов используйте специализированные смазки для шарнирных соединений, устойчивые к низким температурам. Применение густых литиевых смазок зимой может привести к замерзанию привода.

Параметр	Описание	Рекомендации по регулировке
Тип механизма выбора передач	Механический или пневматический	Проверить соответствие типу трансмиссии
Уровень масла	Уровень масла в механизме выбора передач	Регулярно проверять и доливать масло
Регулировка тросов	Длина и натяжение тросов выбора передач	Настроить натяжение для четкого переключения

Интересные факты

Вот несколько интересных фактов о механизме выбора передач ZF на КамАЗ:

Технология ZF: Механизмы выбора передач ZF, используемые на КамАЗ, разрабатываются немецкой компанией ZF Friedrichshafen AG, которая является одним из ведущих производителей трансмиссий в мире. Эти механизмы отличаются высокой надежностью и долговечностью, что особенно важно для тяжелых грузовиков, работающих в сложных условиях.
Эргономика и удобство: Устройства выбора передач ZF на КамАЗ имеют продуманную эргономику, что позволяет водителям легко и быстро переключать передачи. Это особенно важно для повышения комфорта водителя и снижения утомляемости при длительных поездках.
Автоматизация процессов: Современные модели КамАЗ могут быть оснащены автоматизированными трансмиссиями ZF, которые используют электронные системы управления для оптимизации переключения передач. Это не только улучшает динамику автомобиля, но и способствует снижению расхода топлива и уменьшению выбросов вредных веществ в атмосферу.

Эти факты подчеркивают важность механизма выбора передач ZF для повышения эффективности и надежности грузовых автомобилей КамАЗ.

Пневматический усилитель переключения

Для упрощения работы водителей грузовых автомобилей с высокой грузоподъемностью используется пневматический усилитель. Он активируется при переключении на более высокую или низкую передачу, что помогает преодолеть сопротивление синхронизаторов.

Система включает пневмоцилиндр, управляющий клапан и сеть трубопроводов. Давление в системе должно соответствовать стандартам, указанным в технической документации. Если давление воздуха ниже 6.5 бар, работа усилителя становится невозможной.

Управляющий клапан получает сигнал от переключателя и подает воздух в нужную полость пневмоцилиндра. Герметичность этого компонента критична: утечки воздуха могут привести к замедленному переключению или полному отказу системы.

Визуальный осмотр пневматической системы часто позволяет обнаружить явные утечки по характерному свисту. Однако микротрещины в мембранах клапанов могут быть незаметны, но значительно ухудшают эффективность работы узла.

На практике неисправность пневмоусилителя часто ошибочно принимают за проблему коробки передач. Проверка давления в контурах и герметичности трубопроводов — обязательный этап первичной диагностики.

Диагностика неисправностей и коды ошибок

Современные коробки передач ZF, устанавливаемые на КамАЗах, оснащены системой электронной диагностики. Блок управления отслеживает отклонения в работе механизма выбора и уведомляет водителя с помощью индикаторов на приборной панели или через специализированный тестер.

Ключевым инструментом для детального анализа является диагностический сканер, который подключается к разъему EOBD или к специальному разъему коробки передач. С его помощью можно считать коды ошибок, указывающие на конкретные элементы: датчики, соленоиды или механические блоки.

Типичные симптомы и их причины

Симптомы неисправностей в механизме выбора передач могут проявляться по-разному. Наиболее распространенные жалобы водителей связаны с невозможностью включения определенной передачи или с самопроизвольным выключением передачи под нагрузкой.

Если передачи трудно включаются только в холодном состоянии, это может указывать на проблемы с качеством трансмиссионного масла или его уровнем. Загустевшее масло затрудняет работу синхронизаторов. Если трудности с переключением сохраняются и после прогрева, это может свидетельствовать о механическом износе или неправильной настройке.

Хруст при переключении передач указывает на неполное выключение сцепления или износ синхронизаторов. В механизме выбора хруст может возникать из-за того, что тросы не полностью доводят шток, и передача не включается до конца.

Симптом	Возможная причина	Способ проверки
Рычаг переключения тугой	Заедание тросов, недостаток смазки	Отсоединить тросы от коробки передач, проверить ход
Передача выбивается	Износ фиксаторов, ослабление тросов	Проверка регулировки, осмотр вилок
Передачи не включаются	Обрыв троса, неисправность пневматики	Проверка целостности тросов, уровня давления воздуха

Электронная диагностика и датчики

В системах Ecosplit датчики Холла определяют положение рычага. Они передают сигналы в блок управления, который активирует соленоиды для переключения диапазонов.

Если датчик выбора передачи выходит из строя, блок управления может не распознать, какую передачу хочет включить водитель, что приводит к блокировке переключения. В этом случае на приборной панели загорается индикатор неисправности трансмиссии.

Для проверки датчиков используется мультиметр. Необходимо проверить цепи на наличие обрывов или коротких замыканий. Также следует измерить сопротивление датчиков, которое должно соответствовать значениям из заводского руководства.

Ошибки в электронике часто возникают из-за окисления контактов в разъемах. Вибрация автомобиля может повредить изоляцию и привести к попаданию влаги в соединения.

⚠️ Важно: Перед выполнением любых работ с электрической частью трансмиссии обязательно отключите аккумулятор автомобиля. Короткое замыкание может повредить блок управления трансмиссией.

Регулировка и настройка механизма выбора

Эффективность трансмиссии ZF зависит от правильной настройки привода управления. Даже новая коробка передач может работать неэффективно при неправильной регулировке тросов. Настройка должна выполняться в определенной последовательности с использованием специализированных инструментов.

Для этой процедуры потребуется помощник, который будет перемещать рычаг в салоне автомобиля, в то время как механик будет следить за положением штоков на трансмиссии. Все работы должны проводиться при выключенном двигателе и включенном стояночном тормозе.

Регулировка тросового привода

Первым шагом переведите рычаг переключения в нейтральное положение. На некоторых моделях для этого используются специальные калибры или штифты, которые вставляются в отверстие механизма для фиксации.

Затем ослабьте гайки, крепящие наконечники тросов. Тросы нужно настроить так, чтобы рычаг в салоне и рычаги на коробке передач находились в строго определенном положении, соответствующем нейтральной передаче.

После предварительной фиксации гаек проверьте полный ход рычага. Он должен свободно перемещаться во все положения без заеданий. Если движение ограничено, потребуется тонкая настройка длины тросов.

Важно обеспечить равномерное натяжение оболочек тросов с обеих сторон. Неправильное положение может привести к быстрому износу и сбоям в работе механизма.

Настройка пневматической системы

Регулировка пневмоусилителя включает проверку момента активации клапана. При перемещении рычага в режим повышенной или пониженной передачи воздух должен поступать в цилиндр четко и без задержек.

Важно проверить ход штока пневмоцилиндра, который должен соответствовать параметрам, указанным в технической документации. Недостаточный ход не позволит передаче включиться полностью, а избыточный может вызвать удары механизма.

Настройка редукционного клапана позволяет установить оптимальное давление для работы усилителя. Слишком высокое давление может привести к резким ударам, а слишком низкое не позволит включить передачу под нагрузкой.

Техническое обслуживание и замена элементов

Регулярное техническое обслуживание системы переключения передач увеличивает срок службы коробки передач и предотвращает неожиданные неисправности во время поездки. Запланированные мероприятия включают смазку, замену изношенных компонентов и проверку крепежных элементов.

Частота обслуживания зависит от условий эксплуатации. В сложных дорожных условиях или в карьерах интервалы между техническими осмотрами должны быть сокращены.

Замена тросов и шарниров

Замена тросов необходима при их растяжении, обрывах жил или повреждениях защитной оплетки. При установке новых тросов рекомендуется одновременно заменить все пластиковые втулки и шарниры, так как они обычно изнашиваются одновременно.

Шарниры механизма выбора часто выходят из строя из-за вымывания смазки. При их замене важно тщательно очистить места установки от грязи и старой смазки перед установкой новых деталей.

После замены любых элементов привода обязательно проведите полную регулировку механизма, как описано в предыдущем разделе. Установка деталей «на глаз» недопустима.

Смазка и уход

Для смазки шарнирных соединений тросового привода рекомендуется использовать пластичные смазки с дисульфидом молибдена. Эти материалы обеспечивают надежную защиту от трения и коррозии в широком диапазоне температур.

Зимой особенно важно следить за подвижностью тросов. Если они замерзают, их нужно просушить и обработать незамерзающей смазкой. Часто причиной зимних проблем становится попадание воды внутрь оплетки.

Регулярная визуальная проверка состояния крепежных элементов кронштейна тросов поможет предотвратить их отрыв из-за вибрации. Болты следует затягивать с соблюдением рекомендованного момента.

Компонент	Тип смазки	Периодичность
Шарниры тросов	Литол-24 / MoS2	Каждое ТО-2
Оси рычагов	Графитная смазка	Каждое ТО-1

Типичные ошибки при ремонте

При самостоятельном ремонте или недостаточно квалифицированном обслуживании часто возникают ошибки, которые могут усугубить проблему. Осознание этих ошибок поможет избежать повторных поломок и ненужных расходов.

Недостаточная регулировка после установки тросов — замена тросов без последующей настройки может привести к тому, что передачи не включаются или включаются не полностью, что вызывает ускоренный износ синхронизаторов.
Применение неподходящей смазки — использование смазочных материалов, не предназначенных для тросовых приводов (например, слишком густых или слишком жидких), может привести к заклиниванию тросов в холодную погоду или вытеканию смазки в жару.
Силовое включение передачи — если передача не включается, не следует прикладывать чрезмерное усилие к рычагу. Это может повредить пластиковые компоненты механизма выбора или изгибить вилки.
Игнорирование диагностики электроники — при возникновении проблем с переключением на современных автомобилях часто разбирают механические части, забывая проверить датчики и предохранители, что является пустой тратой времени.

Эксплуатация и ресурс механизма

Ресурс механизма переключения передач зависит от стиля вождения и условий эксплуатации. Агрессивные маневры, резкие движения рычагом и чрезмерные нагрузки значительно сокращают срок службы этого узла.

Водителям рекомендуется делать паузы при переключении передач, особенно при движении с грузом. Это позволяет синхронизаторам выровнять обороты и включить передачу плавно, без ударов и хруста.

Регулярная проверка состояния механизма, особенно перед длительными поездками, помогает выявить потенциальные проблемы на ранних стадиях. Проверка люфтов и герметичности пневмосистемы занимает всего несколько минут, но может предотвратить многочасовые простои.

Соблюдение графика замены трансмиссионного масла также важно для работы механизма переключения, так как качество масла влияет на легкость функционирования внутренних компонентов коробки передач, на которые воздействует привод.

⚠️ Важно: Использование автомобиля с неисправным механизмом переключения передач строго запрещено. Это может создать опасные ситуации на дороге и привести к полной блокировке трансмиссии.

Если будут обнаружены неустранимые дефекты механической части, такие как трещины в картере механизма переключения или значительный износ посадочных мест, потребуется полная замена узла. Ремонт отдельных элементов картера зачастую оказывается нецелесообразным.

Качественное обслуживание механизма переключения передач ZF на КамАЗ — залог надежности всего автомобиля. Понимание принципов работы и следование инструкциям по регулировке помогают поддерживать трансмиссию в идеальном состоянии на протяжении всего срока эксплуатации.

Методы тестирования механизма выбора передач

Тестирование механизма выбора передач ZF на автомобилях КамАЗ является важным этапом, который позволяет определить работоспособность и точность функционирования данного узла. Существует несколько методов, которые используются для проверки и диагностики механизма выбора передач, каждый из которых имеет свои особенности и преимущества.

1. Визуальный осмотр

Первым шагом в тестировании механизма выбора передач является визуальный осмотр. Специалист проверяет наличие видимых повреждений, коррозии, трещин и других дефектов на корпусе механизма и его компонентах. Также важно обратить внимание на состояние соединительных элементов, таких как тяги и шарниры, которые могут влиять на точность переключения передач.

2. Проверка свободного хода

Следующий метод включает проверку свободного хода рычага переключения передач. Для этого необходимо включить нейтральное положение и проверить, насколько легко перемещается рычаг. Если рычаг заедает или требует значительных усилий для перемещения, это может указывать на наличие механических проблем внутри узла.

3. Тестирование переключения передач

Тестирование переключения передач осуществляется в условиях реальной эксплуатации. Водитель должен плавно переключать передачи, обращая внимание на легкость и четкость каждого переключения. При этом важно оценить, нет ли задержек или "провалов" при переходе между передачами. Если переключение происходит с трудом или сопровождается посторонними звуками, это может свидетельствовать о необходимости регулировки или ремонта механизма.

4. Проверка на стенде

Для более детального анализа работы механизма выбора передач может использоваться специальный стенд. На стенде можно имитировать различные условия эксплуатации, что позволяет выявить скрытые дефекты и оценить работу механизма под нагрузкой. Этот метод особенно полезен для диагностики сложных неисправностей, которые невозможно выявить при обычной эксплуатации.

5. Использование диагностического оборудования

Современные технологии позволяют использовать диагностическое оборудование для проверки состояния механизма выбора передач. Специальные сканеры и диагностические программы могут помочь в выявлении ошибок и неисправностей, связанных с электронными системами управления, если таковые имеются. Это особенно актуально для новых моделей КамАЗ, оснащенных электронными системами управления трансмиссией.

Каждый из перечисленных методов тестирования механизма выбора передач ZF на КамАЗ имеет свои преимущества и может быть использован в зависимости от конкретной ситуации. Комплексный подход к диагностике позволяет обеспечить надежную работу трансмиссии и продлить срок службы автомобиля.

Проверка на стенде

Проверка механизма выбора передач ZF на стенде является важным этапом диагностики и настройки трансмиссии автомобилей КамАЗ. Этот процесс позволяет выявить возможные неисправности и убедиться в правильности работы всех компонентов системы. Для проведения проверки необходимо использовать специализированное оборудование, которое имитирует работу трансмиссии в различных режимах.

Перед началом проверки необходимо подготовить стенд. Он должен быть оснащен необходимыми датчиками и измерительными приборами, которые позволят контролировать параметры работы механизма выбора передач. Важно убедиться, что стенд соответствует техническим требованиям и способен воспроизводить условия, аналогичные реальным условиям эксплуатации автомобиля.

Первым шагом в процессе проверки является визуальный осмотр механизма выбора передач. Необходимо убедиться в отсутствии видимых повреждений, таких как трещины, деформации или износ деталей. Также следует проверить состояние соединений и креплений, чтобы исключить возможность их ослабления или повреждения.

После визуального осмотра следует подключить механизм к стенду и провести его тестирование. В процессе тестирования необходимо проверить работу всех передач, включая нейтральное положение. Для этого оператор должен последовательно переключать передачи, наблюдая за реакцией механизма и фиксируя результаты. Важно, чтобы переключение происходило плавно и без заеданий, а индикаторы на стенде показывали корректные значения.

В ходе проверки также следует обратить внимание на уровень шума и вибрации, возникающих при работе механизма. Излишний шум или вибрация могут свидетельствовать о наличии неисправностей, таких как износ подшипников или неправильная установка деталей. Если во время тестирования были выявлены отклонения от нормы, необходимо провести более детальную диагностику и устранить причины неисправностей.

Кроме того, важно проверить работу системы управления механизмом выбора передач. Это включает в себя тестирование электронных компонентов, таких как датчики и исполнительные механизмы. Необходимо убедиться, что все сигналы передаются корректно и система реагирует на команды оператора без задержек.

По завершении проверки на стенде следует составить отчет, в котором будут зафиксированы все результаты тестирования, выявленные неисправности и рекомендации по их устранению. Этот отчет станет основой для дальнейших работ по ремонту и настройке механизма выбора передач ZF на автомобиле КамАЗ.

Полевые испытания и анализ работы

Полевые испытания механизма выбора передач ZF на автомобилях КамАЗ являются важным этапом в процессе его разработки и настройки. Эти испытания позволяют оценить эффективность работы механизма в реальных условиях эксплуатации, выявить возможные недостатки и определить оптимальные параметры регулировки.

В ходе полевых испытаний механизма выбора передач ZF на КамАЗ проводятся различные тесты, которые включают в себя как статические, так и динамические испытания. Статические испытания позволяют оценить работу механизма в условиях неподвижного автомобиля, в то время как динамические испытания проводятся во время движения, что позволяет более точно оценить его поведение при различных режимах работы.

Одним из ключевых аспектов полевых испытаний является проверка точности переключения передач. Для этого используются специальные датчики, которые фиксируют время переключения и усилие, необходимое для активации механизма. Эти данные позволяют определить, насколько быстро и точно происходит переключение передач, а также выявить возможные проблемы, такие как заедание или некорректная работа механизмов.

Кроме того, в процессе полевых испытаний анализируется влияние различных факторов на работу механизма выбора передач. Например, исследуется, как изменение температуры окружающей среды, нагрузки на автомобиль и состояние дорожного покрытия влияют на эффективность переключения. Это позволяет разработать рекомендации по оптимизации работы механизма в различных условиях эксплуатации.

Также важным аспектом является оценка надежности механизма. В ходе испытаний фиксируются случаи отказов и неисправностей, что позволяет выявить слабые места конструкции и внести необходимые изменения в проект. Анализ отказов помогает не только улучшить текущую модель, но и разработать более надежные механизмы для будущих поколений автомобилей КамАЗ.

После завершения полевых испытаний проводится комплексный анализ собранных данных. На основании полученных результатов разрабатываются рекомендации по регулировке механизма выбора передач, которые могут включать в себя изменения в конструкции, настройках или используемых материалах. Эти рекомендации направлены на улучшение характеристик работы механизма, повышение его надежности и удобства эксплуатации для водителей.

Таким образом, полевые испытания и анализ работы механизма выбора передач ZF на КамАЗ являются неотъемлемой частью процесса его разработки и совершенствования, позволяя обеспечить высокое качество и надежность работы данного узла в условиях реальной эксплуатации.

Советы по улучшению работы механизма

Для обеспечения надежной и эффективной работы механизма выбора передач ZF на автомобилях КамАЗ, важно учитывать несколько ключевых аспектов, которые могут значительно улучшить его функционирование. В первую очередь, регулярное техническое обслуживание является основой долговечности и стабильности работы трансмиссии. Это включает в себя проверку уровня и состояния трансмиссионного масла, которое должно соответствовать рекомендациям производителя. Замена масла должна проводиться в соответствии с регламентом, так как загрязненное или старое масло может привести к износу деталей и ухудшению переключения передач.

Кроме того, стоит обратить внимание на состояние и регулировку тросов и механизмов, отвечающих за выбор передач. Неправильная настройка может привести к затруднениям при переключении, а также к преждевременному износу компонентов. Рекомендуется периодически проверять натяжение тросов, а также их целостность. В случае обнаружения повреждений, такие элементы следует заменить.

Также важным аспектом является проверка и регулировка механизма сцепления. Неправильная работа сцепления может негативно сказаться на процессе переключения передач, что приведет к дополнительным нагрузкам на трансмиссию. Регулярная проверка зазоров и состояния сцепления поможет избежать многих проблем.

Не менее важным является и состояние самих передач. Износ шестерен и других деталей может привести к затруднениям при переключении. Рекомендуется периодически проводить диагностику трансмиссии, чтобы выявить возможные проблемы на ранних стадиях. В случае необходимости, следует проводить замену изношенных деталей.

Кроме технического обслуживания, стоит обратить внимание на стиль вождения. Гладкое и аккуратное переключение передач, избегание резких маневров и перегрузок помогут продлить срок службы механизма выбора передач. Водители должны быть обучены правильным техникам переключения, чтобы минимизировать нагрузку на трансмиссию.

Наконец, использование качественных запчастей и расходных материалов также играет важную роль в улучшении работы механизма. При замене деталей следует выбирать оригинальные или сертифицированные аналоги, которые соответствуют стандартам качества. Это поможет избежать проблем, связанных с несовместимостью и снижением производительности.

Оптимизация настроек для различных условий эксплуатации

Оптимизация настроек механизма выбора передач ZF на КамАЗ является важным аспектом, который позволяет обеспечить надежную и эффективную работу трансмиссии в различных условиях эксплуатации. Правильная настройка механизма позволяет не только улучшить динамические характеристики автомобиля, но и продлить срок службы трансмиссии.

Первым шагом в оптимизации является анализ условий эксплуатации автомобиля. В зависимости от того, используется ли КамАЗ в городских условиях, на трассе или в условиях бездорожья, могут потребоваться разные настройки. Например, для городских условий, где часты остановки и старты, может быть целесообразно настроить механизм так, чтобы переключение передач происходило более плавно и быстро. Это позволит снизить нагрузку на двигатель и трансмиссию, а также повысить комфорт водителя.

Для эксплуатации на трассе, где требуется высокая скорость и стабильность, важно настроить механизм выбора передач на более жесткие параметры. Это позволит обеспечить более четкое и быстрое переключение передач, что особенно важно при обгонах и движении на высоких скоростях. В таких условиях также стоит обратить внимание на возможность использования режима экономии топлива, который может быть реализован через соответствующие настройки трансмиссии.

В условиях бездорожья, где автомобиль сталкивается с различными препятствиями и изменениями рельефа, необходимо учитывать возможность переключения на низкие передачи для обеспечения максимального крутящего момента. В этом случае важно, чтобы механизм выбора передач был настроен на более низкие обороты двигателя, что позволит избежать пробуксовки колес и повысить проходимость автомобиля.

Кроме того, стоит учитывать влияние нагрузки на автомобиль. При перевозке тяжелых грузов может потребоваться изменение настроек механизма выбора передач для обеспечения оптимальной работы двигателя и трансмиссии. В таких случаях рекомендуется проводить регулярные проверки и корректировки настроек в зависимости от изменяющихся условий эксплуатации.

Не менее важным аспектом является регулярное техническое обслуживание механизма выбора передач. Это включает в себя проверку состояния всех компонентов, таких как тросы, рычаги и соединения, а также смазку подвижных частей. Регулярное обслуживание позволяет избежать преждевременного износа и поломок, что в свою очередь способствует более эффективной работе трансмиссии.

В заключение, оптимизация настроек механизма выбора передач ZF на КамАЗ требует комплексного подхода, учитывающего условия эксплуатации, характер нагрузки и необходимость в регулярном техническом обслуживании. Правильная настройка и уход за трансмиссией обеспечивают надежность, эффективность и долговечность работы автомобиля.
