В данной статье представлено техническое руководство по разборке переднего моста КАМАЗ, которое будет полезно как опытным механикам, так и новичкам в области автосервиса. Мы подробно рассмотрим процесс снятия, дефектовки и сборки балки, рулевого управления и ступиц, что позволит вам не только эффективно выполнить ремонтные работы, но и избежать распространенных ошибок. Знание технологии разборки переднего моста поможет обеспечить надежность и долговечность вашего автомобиля, а также сэкономить время и средства на его обслуживание.
Подготовительные операции и демонтаж с автомобиля
Работы по демонтажу переднего моста начинаются с установки автомобиля на ровную горизонтальную поверхность и фиксации колес противооткатными упорами.
Сначала ослабьте крепления колес, затем поднимите переднюю часть автомобиля с помощью домкрата и установите надежные страховочные подставки под раму.
После этого отсоедините тяги рулевого управления от поворотных кулаков, предварительно сделав метки для упрощения последующей регулировки схождения.
Затем отсоедините трубопроводы пневматической системы от тормозных камер, а сами камеры вместе с рычагами аккуратно снимите, чтобы избежать повреждения штоков.
Снятие амортизаторов и рессор
Чтобы освободить мост от соединения с рамой, необходимо демонтировать амортизаторы, открутив гайки верхних и нижних креплений. После этого мост будет поддерживаться только рессорами.
Затем отвинтите гайки стремянок рессор. Мост аккуратно опускается на тележки или домкрат, что позволит получить доступ к карданному валу рулевого управления.
Если конструкция автомобиля включает стабилизатор поперечной устойчивости, на этом этапе также отсоедините его тяги от балки моста.
⚠️ Важно: Перед опусканием моста убедитесь, что рулевое управление не находится в крайних положениях, чтобы избежать заклинивания золотникового механизма.
После того как все коммуникации и крепежные элементы будут полностью отсоединены, мост снимается с автомобиля и устанавливается на специальный стенд или деревянные брусья для дальнейшей разборки.
| Этап разборки | Описание действий | Необходимые инструменты |
|---|---|---|
| Подготовка | Снять передние колеса, установить автомобиль на подъемник | Домкрат, подъемник, ключи |
| Снятие моста | Открутить крепления моста, отсоединить карданный вал | Ключи, отвертка, молоток |
| Разборка моста | Снять дифференциал, разобрать редуктор | Набор ключей, съемник подшипников |
| Проверка деталей | Осмотреть детали на наличие износа и повреждений | Микрометр, штангенциркуль |
| Сборка | Установить отремонтированные детали на место | Ключи, динамометрический ключ |
| Завершение | Установить мост на место, прикрутить колеса | Ключи, домкрат |
Интересные факты
Вот несколько интересных фактов о технологии разборки переднего моста КАМАЗ:
Конструкция и модульность: Передний мост КАМАЗ имеет модульную конструкцию, что упрощает его разборку и сборку. Это позволяет быстро заменять отдельные компоненты, такие как дифференциал или шестерни, без необходимости полной разборки моста.
Специфика инструментов: Для разборки переднего моста КАМАЗ используются специализированные инструменты, такие как съемники и ключи, которые обеспечивают надежное и безопасное выполнение операций. Неправильный выбор инструмента может привести к повреждению деталей, поэтому важно следовать рекомендациям производителя.
Технология обслуживания: Регулярное техническое обслуживание переднего моста, включая его разборку и проверку состояния подшипников, шестерен и других компонентов, значительно увеличивает срок службы автомобиля. Это особенно важно для грузовых автомобилей, которые работают в тяжелых условиях и подвергаются высоким нагрузкам.
Разборка рулевого управления и поворотных кулаков
На демонтируемом мосту в первую очередь удаляются сошки рулевых тяг с помощью специального съемника, который защищает конусы пальцев от повреждений.
Затем снимаются крышки подшипников поворотных кулаков. Для этого предварительно откручиваются крепежные болты и убираются регулировочные прокладки. Важно зафиксировать их количество и толщину.
Поворотные кулаки извлекаются из балки моста с помощью гидравлического пресса или мощного съемника, так как они установлены с натягом.
Крайне важно сохранить ориентацию кулаков относительно друг друга, чтобы при последующей сборке правильно установить угол развала и схождения колес.
Демонтаж шкворней и втулок
Извлеченные поворотные кулаки требуют разборки для замены шкворней и бронзовых втулок, подверженных износу в процессе эксплуатации.
Шкворни выдавливаются из отверстий кулаков, после чего удаляются остатки старой смазки и продукты износа из внутренних полостей.
Старые втулки выпрессовываются или выбиваются, а места их установки тщательно очищаются и проверяются на наличие задиров или эллипсности.
⚠️ Важно: Установка новых втулок без предварительной проверки их размеров строго запрещена. Несоответствие посадочных диаметров может привести к быстрому выходу узла из строя.
При установке новых шкворней необходимо обеспечить правильное распределение смазки и исключить перекосы, которые могут вызвать заклинивание рулевого управления.
Снятие ступиц и тормозного механизма
Разборка ступичных узлов начинается с удаления тормозных барабанов. Они могут быть закреплены на шпильках или с помощью конусной посадки.
Чтобы снять барабан, часто нужно ослабить регулировочный винт тормозных колодок. Это позволит развести колодки и создать пространство для демонтажа.
После снятия барабана открывается доступ к тормозному щиту. Здесь необходимо отсоединить разжимной кулак и снять тормозные колодки с возвратными пружинами.
Ступицу извлекают вместе с наружным подшипником после отворачивания гайки крепления. Важно не потерять регулировочные шайбы и контргайку.
Дефектовка подшипников и сальников
Снятые подшипники проверяются на повреждения роликов, изменение цвета металла из-за перегрева и наличие люфта.
Манжетные уплотнения (сальники) подлежат замене независимо от внешнего состояния, так как резина со временем теряет эластичность.
Посадочные места на валу поворотного кулака и в ступице проверяются на износ, который может потребовать восстановления или замены компонентов.
Все металлические элементы очищаются в керосине или дизельном топливе для удаления старой смазки и металлической стружки перед дефектовкой.

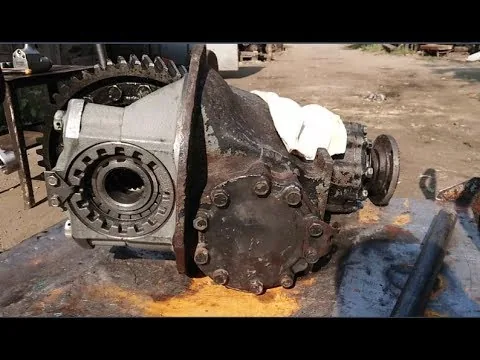

Разборка балки моста и проверка геометрии
Центральная часть моста требует тщательного осмотра на наличие трещин, особенно в зонах с высокой концентрацией напряжений, например, вблизи рессорных площадок.
Если конструкция моста это позволяет, съемные крышки картера главной передачи снимаются для доступа к внутренним механизмам.
Что касается переднего моста КАМАЗ, то балка выполнена в цельном варианте. Основное внимание уделяется проверке мест установки поворотных кулаков и шкворней.
Геометрические параметры балки проверяются на специализированных плитах или с помощью оптических инструментов для выявления возможных изгибов или скручивания, возникших в результате ударов.
Контрольно-измерительные работы
Диаметры отверстий для шкворней измеряются нутромером. Это позволяет определить уровень износа и необходимость установки ремонтных втулок или новых шкворней.
Проверка плоскостности фланцев крепления проводится с помощью щупа. Любые перекосы могут привести к утечке масла или нарушению работы тормозной системы.
Резьбовые соединения проверяются на наличие повреждений витков. При необходимости резьба восстанавливается с помощью метчиков или плашек соответствующего типа.
| Параметр | Номинальное значение | Предельный износ |
|---|---|---|
| Зазор в шкворневом соединении | 0,025-0,1 мм | 0,3 мм |
| Овальность отверстия под шкворень | 0 мм | 0,05 мм |
Результаты измерений фиксируются в дефектной ведомости. На основании этих данных принимается решение о ремонте или замене узлов.
Типичные ошибки при разборке и сборке
Ошибки при разборке переднего моста часто становятся причиной повторных ремонтов и сокращают срок службы узла.
Соблюдение технологических процессов и использование подходящих инструментов помогают избежать большинства проблем, связанных с человеческим фактором.
- Игнорирование меток взаимного расположения может привести к неправильной настройке схождения колес и потребовать длительной регулировки на стенде.
- Применение кувалды для выпрессовки может вызвать деформацию посадочных мест и повреждение резьбы, что делает деталь непригодной для дальнейшего использования.
- Непроведение очистки каналов смазки приводит к тому, что остатки старой загустевшей смазки блокируют доступ новой смазки к трущимся парам, что вызывает образование задиров.
- Установка старых сальников может привести к быстрому вытеканию смазки и попаданию абразивных частиц в подшипники.
Каждый этап разборки должен сопровождаться визуальным контролем состояния сопрягаемых поверхностей и тщательной очисткой от загрязнений.
Рекомендации по сборке и настройке узла
Сборка переднего моста выполняется в обратном порядке разборки. Обязательно замените все одноразовые крепежные элементы и уплотнители.
Перед установкой подшипников ступиц рекомендуется прогреть их в масле до 80-90 градусов. Это обеспечит надежную посадку на вал.
Регулировка подшипников ступиц осуществляется затяжкой гайки до появления сопротивления при вращении. Затем гайку следует ослабить на 1/6-1/4 оборота.
Шкворневые соединения смазывайте через масленки до появления свежей смазки в зазорах. Это предотвратит сухое трение при начале эксплуатации.
Финальная регулировка и обкатка
После установки моста на автомобиль необходимо настроить углы установки колес: развал, схождение и продольный наклон шкворня.
Важно проверить легкость вращения рулевого колеса и отсутствие заеданий в крайних положениях поворота колес.
В первые 500-1000 км пробега рекомендуется эксплуатировать автомобиль в щадящем режиме, следя за температурой ступиц и отсутствием утечек.
Регулярное обслуживание и правильная сборка способствуют долговечности переднего моста и обеспечивают безопасность на дороге.
Критерии оценки состояния деталей моста
Оценка пригодности деталей для дальнейшего использования основывается на строгих требованиях производителя.
Наличие трещин на мостовой балке, даже самых мелких, является основанием для списания детали, так как под нагрузкой они могут быстро увеличиваться.
Износ рабочих поверхностей шкворней и втулок, превышающий допустимые пределы, требует немедленной замены, поскольку восстановление с помощью наклепа или наплавки в домашних условиях невозможно.
| Деталь | Способ контроля | Действия при обнаружении дефекта |
|---|---|---|
| Балка моста | Визуальный, магнитный | Замена при наличии трещин |
| Шкворни | Микрометр | Замена при износе |
| Подшипники | Визуальный, акустический | Замена комплектом |
Качество сборки напрямую влияет на управляемость грузовика и безопасность водителя на дороге.
Обеспечение надежности после ремонта
Надежность восстановленного переднего моста зависит не только от качества запчастей, но и от уровня выполнения ремонтных работ.
Использование динамометрического ключа при затяжке критически важных соединений предотвращает самооткручивание и перетяжку резьбы.
Регулярная проверка уровня смазки и состояния пыльников помогает выявлять неисправности на ранних стадиях.
⚠️ Обратите внимание: После первых 1000 км пробега обязательно проверьте затяжку гаек крепления колес и рулевых тяг, так как в этот период возможна усадка деталей.
Соблюдение всех технических норм при разборке и сборке переднего моста КАМАЗ гарантирует надежную работу ходовой части.
Качественный ремонт восстанавливает ресурс узла до уровня нового изделия, что обеспечивает комфорт и безопасность управления.
Внимание к деталям и использование проверенных методов работы значительно снижают риск повторных поломок в пути.
Инструменты и оборудование для разборки
Для успешной разборки переднего моста КАМАЗ необходимо подготовить соответствующий набор инструментов и оборудования. Правильный выбор инструментов не только ускоряет процесс, но и обеспечивает безопасность работы. Ниже перечислены основные инструменты и оборудование, которые понадобятся для выполнения данной задачи.
Основные инструменты
- Набор ключей: Для разборки переднего моста потребуется набор гаечных ключей различных размеров, включая как обычные, так и торцевые ключи. Особенно важны ключи на 17, 19 и 22 мм, так как они используются для крепления основных узлов.
- Отвертки: Набор плоских и крестовых отверток поможет в работе с крепежными элементами, которые могут быть установлены в труднодоступных местах.
- Молоток: Для отделения закисших деталей может понадобиться молоток, желательно с резиновым или пластиковым наконечником, чтобы избежать повреждения деталей.
- Плоскогубцы: Плоскогубцы помогут в захвате и удерживании мелких деталей, а также в работе с пружинами и зажимами.
- Ключи для снятия подшипников: Специальные ключи для снятия подшипников и других прессованных деталей значительно упростят процесс разборки.
Специальное оборудование
- Съемники: Для разборки переднего моста могут понадобиться различные съемники, такие как съемники для шестерен, подшипников и других узлов. Они позволяют аккуратно и безопасно извлекать детали без их повреждения.
- Гидравлический пресс: В некоторых случаях для извлечения закисших или сильно прикипевших деталей может потребоваться гидравлический пресс. Он обеспечивает необходимую силу для разборки без риска повреждения компонентов.
- Стойка для разборки: Специальные стойки или подставки для удержания моста в вертикальном положении облегчают доступ к его элементам и повышают безопасность работы.
Дополнительные материалы
- Смазочные материалы: Перед началом разборки рекомендуется подготовить смазочные материалы, такие как WD-40 или другие проникающие жидкости, которые помогут ослабить закисшие крепежи.
- Контейнеры для деталей: Для удобства и организации работы стоит подготовить контейнеры или коробки для хранения снятых деталей. Это поможет избежать их потери и упростит процесс сборки.
Подготовка всех необходимых инструментов и оборудования перед началом разборки переднего моста КАМАЗ значительно упростит процесс и повысит его эффективность. Важно также помнить о безопасности: использование защитных очков и перчаток поможет избежать травм во время работы.
Технологические особенности разборки в условиях сервиса
Разборка переднего моста КАМАЗ в условиях сервиса требует соблюдения определенных технологических особенностей, которые обеспечивают эффективность и безопасность выполнения работ. Процесс разборки включает в себя несколько ключевых этапов, каждый из которых требует внимательного подхода и использования специализированного инструмента.
Первым шагом является подготовка рабочего места. Необходимо обеспечить достаточное пространство для размещения всех компонентов моста и инструментов, а также организовать освещение. Важно также подготовить все необходимые инструменты, такие как ключи, отвертки, съемники, домкраты и другие устройства, которые могут понадобиться в процессе работы.
Перед началом разборки необходимо провести диагностику состояния переднего моста. Это включает в себя визуальный осмотр на наличие повреждений, трещин и износа деталей. Также стоит проверить уровень масла в редукторе и состояние сальников. Если обнаружены дефекты, их следует устранить до начала разборки.
Следующим этапом является демонтаж переднего моста с автомобиля. Для этого необходимо поднять автомобиль с помощью подъемника или домкрата и надежно зафиксировать его на опорах. Затем следует отсоединить все крепления, соединяющие мост с кузовом и подвеской. Важно помнить, что при работе с тяжелыми компонентами необходимо соблюдать правила безопасности, используя защитные очки и перчатки.
После демонтажа моста его следует установить на специальный стенд для дальнейшей разборки. Это позволит удобно работать с деталями и минимизировать риск повреждения. Разборка моста начинается с удаления защитных крышек и болтов, крепящих редуктор. Важно запоминать порядок снятия деталей и, при необходимости, делать фотографии, чтобы облегчить сборку в дальнейшем.
При разборке редуктора необходимо быть особенно внимательным. Следует аккуратно извлекать шестерни и подшипники, избегая их повреждения. Все детали рекомендуется очищать от грязи и масла, а также проверять на наличие износа. В случае необходимости, изношенные детали следует заменить на новые.
После завершения разборки всех компонентов моста, необходимо провести их тщательную проверку и подготовку к сборке. Все детали должны быть очищены, проверены на наличие повреждений и, при необходимости, отремонтированы или заменены. Важно также подготовить новые уплотнительные элементы и смазочные материалы, которые будут использоваться при сборке.
Таким образом, разборка переднего моста КАМАЗ в условиях сервиса требует тщательной подготовки, соблюдения последовательности действий и внимательности на каждом этапе. Это позволит не только успешно выполнить работу, но и продлить срок службы автомобиля в целом.
Обучение и квалификация персонала
Для успешной разборки переднего моста КАМАЗ необходимо, чтобы персонал, занимающийся этой задачей, имел соответствующее обучение и квалификацию. Процесс разборки требует не только знаний о конструкции узла, но и навыков работы с инструментами и оборудованием, а также понимания технологии выполнения операций.
Первым шагом в подготовке персонала является обучение основам устройства переднего моста. Работники должны знать, из каких компонентов состоит мост, каковы их функции и взаимосвязи. Это включает в себя понимание таких элементов, как дифференциал, полуоси, подшипники и другие детали, которые могут требовать внимания при разборке.
Следующий этап — это освоение методов разборки и сборки. Персонал должен пройти практическое обучение, где они смогут на практике отработать навыки разборки моста. Это может включать в себя использование различных инструментов, таких как гайковерты, домкраты, специальные ключи и другие устройства, которые облегчают процесс. Важно, чтобы работники знали, как правильно использовать эти инструменты, чтобы избежать повреждений как деталей моста, так и самого оборудования.
Также необходимо уделить внимание технике безопасности. Работники должны быть ознакомлены с потенциальными рисками, связанными с разборкой переднего моста, и знать, как минимизировать эти риски. Это включает в себя использование средств индивидуальной защиты, таких как перчатки, защитные очки и каски, а также соблюдение правил работы с тяжелыми грузами и механизмами.
Кроме того, важно, чтобы персонал имел доступ к технической документации и инструкциям по разборке переднего моста КАМАЗ. Это может включать в себя схемы, чертежи и руководства, которые помогут в процессе работы. Знание этих материалов позволит избежать ошибок и повысит качество выполняемых работ.
Наконец, регулярное повышение квалификации и обучение новым технологиям и методам работы также играет ключевую роль. Автомобильная промышленность постоянно развивается, и новые технологии могут значительно упростить процесс разборки и сборки. Поэтому важно, чтобы персонал проходил курсы повышения квалификации и участвовал в семинарах, где они могут узнать о последних достижениях в области ремонта и обслуживания автомобилей.
