Замена шкворней поворотных кулаков является важной процедурой для поддержания надежности и безопасности грузовиков КАМАЗ. В данной статье мы подробно рассмотрим технологию снятия и замены шкворней, включая ключевые моменты затяжки, методы выпрессовки, а также дефектовку вкладышей. Знание этих аспектов поможет избежать распространенных ошибок и продлить срок службы автомобиля, что особенно важно для профессиональных водителей и владельцев грузового транспорта.
Подготовка рабочего места и диагностика состояния узла
Перед началом работ необходимо обеспечить доступ к передней оси автомобиля. Для этого установите машину на ровную площадку с твердым покрытием. Поднимите переднюю часть с помощью домкрата и установите надежные опоры под раму. Это важно, так как вес передней оси и навесных агрегатов велик и может создать опасную ситуацию при неустойчивом положении автомобиля.
Диагностика начинается с визуального осмотра и проверки люфтов. Для этого колесо вывешивается, и проверяются люфты в вертикальной и горизонтальной плоскостях. Если при зафиксированном положении рулевого механизма обнаруживается свободный ход, это может свидетельствовать о износе соединения шкворень-втулка или подшипников поворотного кулака.
Также обратите внимание на состояние сальников и пыльников. Попадание абразивных частиц внутрь узла является одной из главных причин ускоренного износа трущихся пар. Если в узле отсутствует смазка или она эмульгирована с водой, вероятность образования задиров на поверхности шкворня и втулок значительно возрастает.
Оценка состояния элементов передней подвески
При осмотре важно проверить целостность цапфы и отсутствие трещин в области сварки фланца, к которому крепится колесо. Механические повреждения балки могут указывать на ударные нагрузки, способные вызвать микроскопические деформации в местах посадки шкворней.
Для проверки зазоров используйте индикаторный нутромер или щупы, если конструкция позволяет их установку без полной разборки. Максимально допустимый суммарный зазор в соединении шкворень-втулка не должен превышать 0,4 мм. В противном случае необходимо незамедлительно заменить изношенные компоненты.
Также обратите внимание на состояние резьбовых соединений и гаек, крепящих рычаги поворотного кулака. Ослабление этих соединений может создать ложное впечатление о наличии износа шкворней, вызывая ощущение люфта в узле вращения, где его на самом деле нет.
⚠️ Важно: Перед подъемом кабины или рамы убедитесь в надежности установки домкратов и опорных стоек. Падение тяжелого грузовика может привести к серьезным травмам или даже летальному исходу.
Для более точной диагностики рекомендуется очистить поверхности от грязи и старой смазки, чтобы визуально оценить степень износа. Наличие глубоких борозд или коррозионных раковин на видимых участках шкворня свидетельствует о необходимости полной замены пары трения, так как шлифовка в данном случае не даст желаемого результата.
| Этап замены шкворней | Описание действий | Необходимые инструменты |
|---|---|---|
| Подготовка | Подъем автомобиля, снятие колес | Домкрат, подставки, ключи |
| Демонтаж кулака | Снятие поворотного кулака с оси | Ключи, молоток, съемник |
| Замена шкворней | Извлечение старых шкворней, установка новых | Шкворни, смазка, молоток |
| Сборка | Установка кулака на место, затяжка | Ключи, динамометрический ключ |
| Проверка | Проверка на наличие люфта и исправность | Уровень, измерительный инструмент |
Интересные факты
Вот несколько интересных фактов о технологии замены шкворней поворотных кулаков на автомобилях КАМАЗ:
Упрощение процесса замены: Современные технологии и инструменты, используемые для замены шкворней, значительно упрощают этот процесс. Например, использование гидравлических прессов и специализированных съемников позволяет сократить время на замену и повысить качество работы.
Улучшенные материалы: В последние годы для производства шкворней и поворотных кулаков начали использовать более прочные и износостойкие материалы. Это не только увеличивает срок службы деталей, но и снижает вероятность поломок в процессе эксплуатации, что особенно важно для тяжелых грузовиков, таких как КАМАЗ.
Автоматизация и диагностика: Внедрение современных технологий, таких как системы диагностики и мониторинга состояния подвески, позволяет заранее выявлять проблемы со шкворнями и другими компонентами. Это помогает избежать серьезных поломок и повышает безопасность эксплуатации автомобилей.
Эти факты подчеркивают важность технологических инноваций в сфере обслуживания и ремонта автомобилей, что особенно актуально для таких мощных и надежных машин, как КАМАЗ.

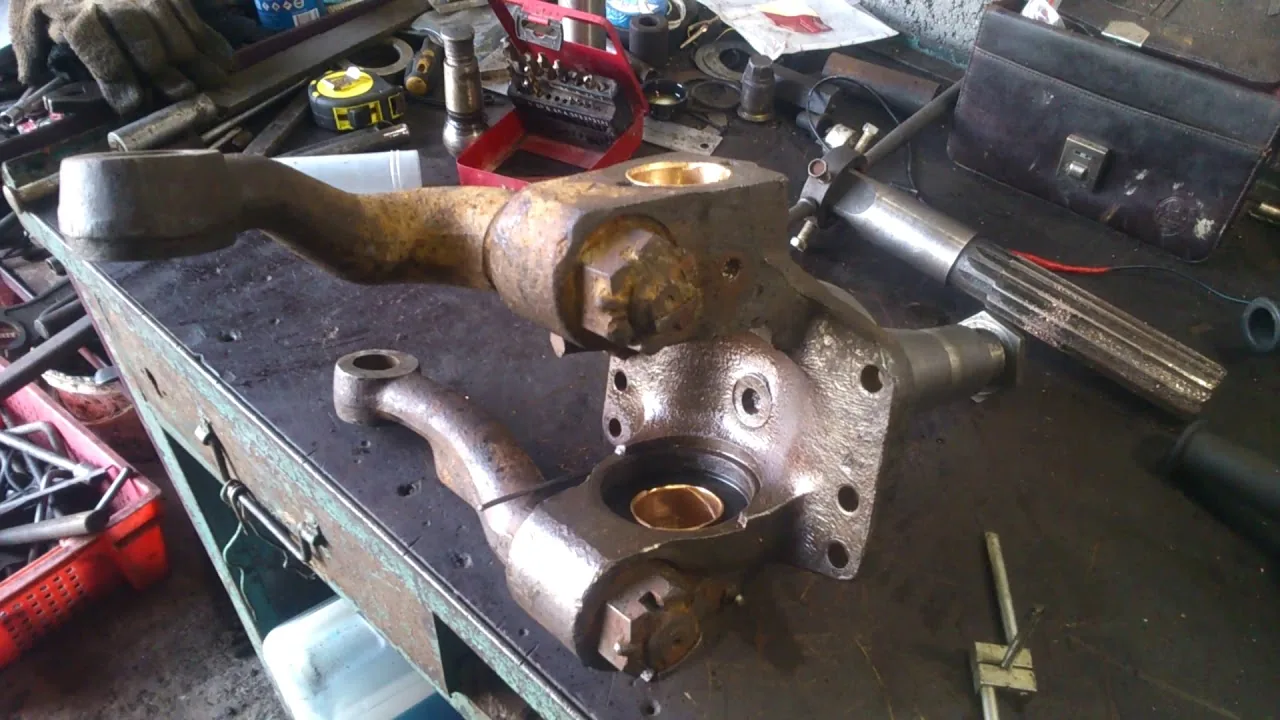

Демонтаж поворотного кулака и подготовка к выпрессовке
Процесс извлечения шкворня начинается с демонтажа поворотного кулака и цапфы, так как выпрессовка в подвешенном состоянии или в ограниченных условиях невозможна. Сначала отсоедините тяги рулевого управления и открутите гайку, фиксирующую цапфу. После этого кулак можно снять с балки.
На этом этапе важно отметить расположение регулировочных прокладок между фланцем балки и поворотным кулаком. Сохранение количества и последовательности прокладок критично для правильного схождения колес после сборки, так как они определяют угол наклона шкворня.
Очистка деталей от загрязнений и масла производится с помощью растворителей и щеток. Особое внимание следует уделить торцевым поверхностям и резьбовым отверстиям. Чистота этих поверхностей обеспечивает надежное прилегание инструментов и предотвращает перекосы во время выпрессовки.
Снятие стопорных элементов и рычагов
Шкворни крепятся стопорными шайбами или болтами, которые нужно либо открутить, либо срезать, в зависимости от конструкции узла. На некоторых моделях КАМАЗ используются конические штифты, которые следует аккуратно выбивать, чтобы не повредить резьбу на шкворне.
Если шкворень имеет резьбовой хвостовик для выпрессовки, важно проверить состояние резьбы и при необходимости восстановить её с помощью метчика. Поврежденная резьба может затруднить использование съемника и потребовать более сложных методов демонтажа.
Рычаги поворотного кулака снимаются после отворачивания крепежных гаек. Рекомендуется использовать съемник, чтобы избежать повреждений посадочных конусов. Удары молотком по рычагам могут привести к образованию микротрещин в металле, что может вызвать поломку детали.
После удаления всех внешних элементов необходимо подготовить поверхности для установки съемного оборудования. Их очищают до металлического блеска, удаляя заусенцы и загрязнения, которые могут помешать свободному движению инструмента.
Технология выпрессовки шкворней различными методами
Выбор метода выпрессовки зависит от доступного оборудования и степени заедания деталей в посадочных местах. Наиболее эффективным и безопасным способом, позволяющим сохранить геометрию балки, является использование гидравлических прессов или специализированных съемников.
При работе с гидравлическим прессом усилие передается строго по оси шкворня с помощью специальной оправки, диаметр которой соответствует размеру посадочного отверстия. Процесс контролируется визуально, следя за равномерным выходом детали из отверстия балки.
Если использование пресса невозможно, применяются винтовые съемники, которые упираются в балку передней оси. Важно обеспечить надежное прилегание опорных поверхностей съемника, чтобы избежать соскальзывания и повреждения резьбы или граней шкворня.
Использование специализированных съемников
Специальные съемники для шкворней КАМАЗ — это надежные устройства с трапециевидной резьбой, обеспечивающей плавное увеличение усилия. Инструмент устанавливается на балку, захватывает шкворень и, вращая гайку, вытягивает его из посадочного места.
Во время работы важно периодически смазывать трущиеся поверхности съемника и шкворня консистентной смазкой. Это снижает трение, уменьшает необходимое усилие и предотвращает задиры на поверхности извлекаемой детали.
Если специализированный инструмент недоступен, можно использовать составные конструкции из шпилек, гаек и упорных пластин, но такая методика менее надежна. Следите за тем, чтобы шпильки не изгибались под нагрузкой, так как это может привести к перекосу и заклиниванию шкворня.
Если шкворень сильно прикипел, можно кратковременно нагреть область вокруг него газовой горелкой до 200-250 градусов Цельсия. Тепловое расширение металла балки облегчает извлечение шкворня, но следует быть осторожным, чтобы не перегреть металл и не изменить его структуру.
Дефектовка деталей и подготовка к сборке
После извлечения шкворней необходимо тщательно осмотреть внутренние поверхности втулок, установленных в поворотный кулак. Если обнаружены задиры, раковины или неравномерный износ, втулки подлежат замене, так как восстановить их геометрию невозможно.
Шкворни также проверяются на износ в местах контакта с втулками. Для этого измеряется диаметр рабочей части с помощью микрометра. Если диаметр уменьшился более чем на 0,1 мм от установленного значения или выявлен ступенчатый износ, деталь подлежит списанию.
Посадочные отверстия в балке и поворотном кулаке проверяются нутромером на соответствие номинальным размерам и отсутствие эллипсности. Расточка отверстий до ремонтного размера допускается только при наличии необходимого оборудования и соответствующих ремонтных втулок.
Критерии выбраковки и замены компонентов
Основным критерием исключения деталей из эксплуатации является нарушение геометрии рабочей поверхности, что делает невозможным поддержание необходимого зазора в соединении. Наличие трещин, сколов и серьезных коррозийных повреждений также указывает на непригодность детали.
При дефектовке важно внимательно оценивать состояние резьбовых элементов и хвостовиков шкворней. Искривление оси шкворня проверяется с помощью индикаторной стойки на призме. Биение не должно превышать предельно допустимых значений, указанных в технической документации.
Перед запрессовкой новые втулки должны быть проверены на соответствие внутреннему диаметру, так как после установки они могут сужаться. При необходимости производится развертка втулок до нужного размера шкворня для обеспечения оптимального зазора.
| Параметр | Допустимое значение | Причина замены |
|---|---|---|
| Зазор в паре | до 0,4 мм | Стук, люфт руля |
| Износ диаметра | до 0,1 мм | Нарушение кинематики |
| Биение оси | до 0,05 мм | Неравномерный износ |
Перед сборкой все детали должны быть очищены от жира и покрыты тонким слоем рекомендованной производителем смазки. Применение неподходящих смазочных материалов может привести к их вымыванию или разрушению под воздействием высоких нагрузок.
Сборка узла и регулировка зазоров
Сборка узла выполняется в обратном порядке разборки. При этом важно строго соблюдать рекомендации по затяжке резьбовых соединений. Новые шкворни устанавливаются в поворотный кулак, после чего производится запрессовка втулок или установка всего комплекта в сборе.
Ключевым моментом является размещение регулировочных прокладок между фланцем балки и поворотным кулаком. Количество прокладок должно соответствовать снятым ранее, чтобы обеспечить правильный угол наклона шкворней и корректное схождение колес.
После установки кулака на балку необходимо затянуть гайки шкворней, контролируя свободный ход. Узел должен вращаться при приложении усилия рукой, но без заметного люфта в вертикальной плоскости.
Моменты затяжки и контроль качества
Затяжка гаек, крепящих шкворни, должна выполняться с динамометрическим ключом. При этом следует придерживаться значений, указанных в инструкции по эксплуатации для конкретной модели КАМАЗ. Недостаточная затяжка может вызвать люфт, а чрезмерная — заклинивание узла.
После затяжки необходимо проверить, насколько легко кулак вращается вокруг оси шкворня. Для этого колесо устанавливается на место и покачивается. Отсутствие заеданий и стуков свидетельствует о правильной сборке и регулировке зазоров.
Фиксация шкворней с помощью стопорных элементов осуществляется с новыми шайбами или болтами. Надежность этой фиксации проверяется визуально и повторной проверкой затяжки после небольшого пробега.
На завершающем этапе нужно проверить схождение колес на специализированном стенде или с помощью оптических приборов. Корректировка длины рулевых тяг позволяет установить необходимые параметры, что обеспечивает стабильное движение автомобиля.
⚠️ Важно: Использование автомобиля с неправильно отрегулированным схождением колес может привести к быстрому износу шин и ухудшению управляемости.
Типичные ошибки при замене шкворней
Применение кувалды для извлечения шкворней — удары могут деформировать посадочные места в балке, что затруднит установку новых компонентов и потребует дорогостоящей расточки.
Пренебрежение заменой втулок при установке шкворней — установка нового шкворня в изношенную втулку приведет к быстрому выходу детали из строя и образованию люфта.
Недостаток смазки при сборке — сухое трение в первые моменты работы может вызвать задиры и сцепление металлов, что значительно сократит срок службы узла и приведет к его заклиниванию.
Неправильный выбор регулировочных прокладок — изменение их количества нарушает геометрию передней подвески, что может вызвать увод автомобиля в сторону и неравномерный износ шин.
Рекомендации по эксплуатации и обслуживанию
Регулярное обслуживание узла поворотных кулаков включает периодическую смазку через пресс-масленки согласно карте смазывания. Использование высококачественных смазочных материалов, устойчивых к вымыванию и высоким давлениям, значительно увеличивает срок службы шкворней и втулок.
При каждом техническом обслуживании необходимо проверять состояние пыльников и сальников, чтобы предотвратить попадание влаги и грязи внутрь узла. Поврежденные защитные элементы следует заменять незамедлительно, так как стоимость ремонта в случае загрязнения узла может значительно возрасти.
Водителям стоит обращать внимание на изменения в поведении автомобиля, такие как увод в сторону или появление вибраций. Своевременное обнаружение неисправностей на ранних стадиях помогает избежать серьезных поломок и дорогостоящего ремонта.
Соблюдение технологии замены шкворней и использование оригинальных запасных частей обеспечивает надежность передней оси грузовика КАМАЗ. Правильный ремонт восстанавливает заводские характеристики управляемости и снижает риск аварийных ситуаций на дороге.
Регулярный контроль состояния узлов и агрегатов — залог долгого срока службы транспортного средства. Внимание к деталям и соблюдение регламентных работ минимизируют простои техники и обеспечивают экономическую эффективность эксплуатации.
Обзор инструментов и оборудования для замены шкворней
Замена шкворней поворотных кулаков на автомобилях КАМАЗ — это важная процедура, требующая использования специализированных инструментов и оборудования. Правильный выбор инструментов не только ускоряет процесс, но и обеспечивает качество выполняемых работ. В данном разделе мы рассмотрим основные инструменты и оборудование, необходимые для замены шкворней.
1. Основные инструменты
- Набор ключей и головок: Для демонтажа и монтажа шкворней потребуется набор ключей различных размеров, включая торцевые головки. Особенно важны ключи с длинной ручкой для обеспечения необходимого крутящего момента.
- Отвертки: Плоские и крестовые отвертки понадобятся для работы с крепежными элементами и снятия защитных крышек.
- Молоток: Используется для легкого постукивания по шкворням и другим элементам, чтобы освободить их от заеданий.
- Пробойник и зубило: Эти инструменты помогут в случае, если шкворни застряли и требуют дополнительного воздействия для извлечения.
2. Специальные инструменты
- Пресс для шкворней: Это специализированное оборудование, которое позволяет с легкостью извлекать и устанавливать шкворни. Пресс обеспечивает равномерное распределение нагрузки, что минимизирует риск повреждения деталей.
- Съемник шкворней: Съемник позволяет быстро и эффективно извлекать шкворни без необходимости применения чрезмерной силы, что может привести к повреждению кулака.
- Ключ для шкворней: Этот инструмент предназначен для установки и демонтажа шкворней, обеспечивая надежное крепление и легкость в работе.
3. Оборудование для диагностики
- Стенд для проверки геометрии: После замены шкворней важно проверить геометрию подвески. Специальные стенды позволяют точно определить углы установки колес и их положение относительно кузова.
- Динамометрический ключ: Этот инструмент необходим для контроля момента затяжки крепежных элементов, что особенно важно для обеспечения безопасности и долговечности работы.
4. Дополнительные материалы
- Смазочные материалы: Для обеспечения долгой службы шкворней необходимо использовать качественные смазочные материалы, которые помогут снизить трение и износ.
- Уплотнительные кольца и прокладки: При замене шкворней важно также проверить состояние уплотнительных элементов и при необходимости заменить их для предотвращения попадания грязи и влаги.
В заключение, замена шкворней поворотных кулаков КАМАЗ требует использования разнообразных инструментов и оборудования. Правильный выбор и использование этих средств обеспечит не только эффективность работы, но и безопасность эксплуатации автомобиля в дальнейшем. Подготовка рабочего места и наличие всех необходимых инструментов — залог успешного выполнения данной процедуры.
Безопасность при выполнении работ
Безопасность при выполнении работ по замене шкворней поворотных кулаков КАМАЗ является одним из ключевых аспектов, который необходимо учитывать на всех этапах процесса. Правильное соблюдение мер безопасности не только предотвращает травмы и аварии, но и обеспечивает высокое качество выполняемых работ.
Перед началом замены шкворней необходимо провести тщательную оценку рабочего места. Убедитесь, что площадка, на которой будет производиться работа, ровная и свободная от посторонних предметов. Это поможет избежать случайных падений и травм. Также важно обеспечить хорошее освещение, чтобы все детали и инструменты были хорошо видны.
Работы по замене шкворней следует выполнять только в специальной одежде и с использованием средств индивидуальной защиты. Рекомендуется использовать защитные очки, перчатки и обувь с жестким носком. Это поможет защитить рабочие руки и глаза от возможных механических повреждений и травм.
Перед началом работ необходимо убедиться, что автомобиль надежно зафиксирован. Для этого следует использовать подъемник или домкрат, а также установить противооткатные упоры под колеса. Это предотвратит случайное движение автомобиля во время выполнения работ и обеспечит стабильность конструкции.
При работе с инструментами, такими как гайковерты, молотки и другие механизмы, необходимо соблюдать осторожность. Убедитесь, что инструменты находятся в исправном состоянии и используются по назначению. Не стоит применять силу, если детали не поддаются, так как это может привести к повреждению как инструмента, так и автомобиля.
Во время замены шкворней важно следить за тем, чтобы не было контакта с горячими или движущимися частями автомобиля. Если необходимо работать вблизи таких элементов, рекомендуется использовать защитные экраны или другие средства защиты.
После завершения работ по замене шкворней необходимо провести проверку всех соединений и креплений. Убедитесь, что все детали установлены правильно и надежно зафиксированы. Также стоит провести тестовую поездку, чтобы убедиться в правильности выполненных работ и отсутствии посторонних шумов или вибраций.
Соблюдение всех этих мер безопасности позволит не только успешно выполнить замену шкворней поворотных кулаков КАМАЗ, но и минимизировать риски, связанные с выполнением данной операции. Безопасность должна быть приоритетом на каждом этапе работы, что обеспечит как здоровье работников, так и долговечность автомобиля.
Частота и сроки проведения замены шкворней
Замена шкворней поворотных кулаков является важной процедурой в техническом обслуживании автомобилей КАМАЗ, особенно для моделей, которые активно эксплуатируются в сложных дорожных условиях. Частота и сроки проведения этой процедуры зависят от нескольких факторов, включая условия эксплуатации, стиль вождения, а также техническое состояние самого автомобиля.
Рекомендуется проводить проверку состояния шкворней каждые 10 000 - 15 000 километров пробега. Это позволит своевременно выявить износ и предотвратить более серьезные повреждения, которые могут возникнуть в результате длительной эксплуатации с неисправными компонентами. Важно учитывать, что при частых поездках по бездорожью или в условиях повышенной нагрузки, такие проверки следует проводить чаще.
Сигналами о необходимости замены шкворней могут служить:
- Увеличение люфта в соединении поворотного кулака и шкворня;
- Появление стуков и посторонних звуков при движении;
- Неравномерный износ шин;
- Проблемы с управляемостью автомобиля, такие как отклонение в сторону при движении.
Срок службы шкворней может варьироваться в зависимости от качества используемых материалов и условий эксплуатации. В среднем, шкворни могут служить от 50 000 до 100 000 километров пробега. Однако, при наличии вышеописанных признаков, рекомендуется проводить замену независимо от пробега.
Кроме того, важно учитывать, что замена шкворней должна проводиться в рамках комплексного технического обслуживания, которое включает проверку и, при необходимости, замену других компонентов подвески. Это позволит обеспечить надежность и безопасность автомобиля в целом.
В заключение, регулярная проверка и своевременная замена шкворней поворотных кулаков не только продлевает срок службы автомобиля КАМАЗ, но и значительно повышает безопасность его эксплуатации. Рекомендуется вести учет пробега и состояния автомобиля, чтобы не упустить момент, когда замена становится необходимой.
