Замена шкворней на КАМАЗ и регулировка зазоров

Опубликовано: 02.10.2026

Замена шкворней на КАМАЗ — это важная процедура, которая напрямую влияет на безопасность и управляемость автомобиля. В данной статье мы предлагаем подробную пошаговую инструкцию по замене и регулировке шкворней, а также освещаем ключевые моменты затяжки и выбора шарниров. Знание этих нюансов поможет избежать распространенных ошибок при ремонте и обеспечит надежную работу подвески, что особенно актуально для владельцев грузовых автомобилей, использующих их в условиях повышенных нагрузок.

Диагностика состояния шарниров поворота

Первоначальная диагностика состояния осуществляется с помощью визуального осмотра и тактильного метода, когда передние колеса приподняты.

Важно покачать колесо в вертикальной и горизонтальной плоскостях для выявления возможного люфта.

Если зазор ощущается при движении колеса вверх и вниз, это может свидетельствовать о износе подшипников или втулок. Люфт влево-вправо указывает на износ шкворней или их посадочных мест.

На практике часто наблюдается неравномерный износ, и стук может проявляться только в определенных положениях колес.

Если люфт обнаружен, но его источник неясен, необходимо проверить состояние сальников и наличие смазки.

Признаки критического износа

Систематический мониторинг помогает выявить проблему на ранних этапах, до появления металлического звука.

Одним из первых признаков является выдавливание смазки через сальники, что указывает на повышение давления внутри узла из-за его перекоса.

Если на поверхности шкворня видны следы коррозии или задиры, дальнейшая эксплуатация становится недопустимой. Абразивные частицы могут быстро повредить бронзовые втулки.

Также важно проверить угол схождения колес, так как даже незначительный износ в шарнирах может существенно изменить геометрию рулевого управления.

⚠️ Важно: Использование автомобиля с люфтом в шкворнях более 0,5 мм строго запрещено, так как это может привести к динамическим ударам, разрушающим поворотные кулаки и балку.

Для точного определения необходимого ремонта рекомендуется использовать индикаторные стойки, которые позволяют измерять величину люфта с точностью до сотых долей миллиметра.

Точные измерения помогут понять, достаточно ли будет регулировки или потребуется полная замена всего комплекта.

Этап работы	Описание действий	Необходимые инструменты
Подготовка	Подъем автомобиля, снятие колеса и тормозного диска	Домкрат, ключи, подставки
Снятие шкворней	Ослабление крепежа, извлечение старых шкворней	Гаечные ключи, молоток
Установка новых шкворней	Установка новых шкворней, затяжка крепежа	Гаечные ключи, динамометр
Регулировка	Проверка и регулировка зазоров между деталями	Штангенциркуль, уровень
Проверка	Проверка работы подвески, тест-драйв	Тест-драйв, визуальный осмотр

Интересные факты

Вот несколько интересных фактов о технологии замены и регулировки шкворней на КАМАЗ:

Специфика конструкции: Шкворни на КАМАЗе являются ключевыми элементами подвески, обеспечивающими поворотность передних колес. Их замена требует точности, так как неправильная установка может привести к ухудшению управляемости и увеличенному износу шин.
Технология регулировки: Регулировка шкворней на КАМАЗе включает в себя не только их замену, но и настройку углов установки колес. Это важно для обеспечения правильного контакта с дорогой и минимизации износа. Использование специализированного оборудования, такого как стенды для регулировки углов, позволяет добиться высокой точности.
Периодичность обслуживания: Замена и регулировка шкворней на КАМАЗе являются частью регулярного технического обслуживания. Рекомендуется проверять состояние шкворней каждые 20-30 тысяч километров пробега, что позволяет предотвратить серьезные поломки и продлить срок службы автомобиля.

Подготовка к ремонту и выбор комплектующих

Перед началом работы важно организовать рабочее пространство и убедиться, что у вас есть все необходимые инструменты для выпрессовки и запрессовки компонентов.

Качество запасных частей играет ключевую роль в долговечности ремонта, поэтому выбор поставщика требует внимательного подхода.

На рынке представлено множество аналогичных товаров, однако оригинальные детали или сертифицированные заменители от надежных производителей обеспечивают наилучшие результаты.

Классификация и совместимость шарниров

Шарниры поворота имеют разные конструкции и типы посадки, что влияет на их замену и регулировку.

Стандартные шкворни с конической посадкой требуют обработки отверстия и подбора по размеру, что усложняет процесс.

Современные решения включают шкворни с плавающими втулками или ремонтные пальцы увеличенного диаметра, которые позволяют восстановить узел без сложной механической обработки.

При выборе комплекта важно обратить внимание на материал втулок: бронзовые обеспечивают лучшую теплоотдачу, а графитосодержащие работают тише.

Тип шкворня	Особенности монтажа	Ресурс
Стандартный (конический)	Необходима расточка и подбор	Высокий при правильной установке
Ремонтный (увеличенный)	Замена без расточки балки	Средний, зависит от качества втулок
С плавающей втулкой	Упрощенная сборка	Высокий, снижено трение

Комплектация узла также включает сальники, прокладки и регулировочные шайбы, которые обязательно нужно заменять.

Использование старых уплотнителей недопустимо, так как они теряют эластичность и не обеспечивают необходимую герметичность.

Если нет возможности приобрести оригинальные запчасти, стоит рассмотреть варианты от производителей, специализирующихся на компонентах для тяжелой техники.

Дешевые аналоги часто изготавливаются из низкокачественной стали, ресурс которой не превышает 10-15 тысяч километров.

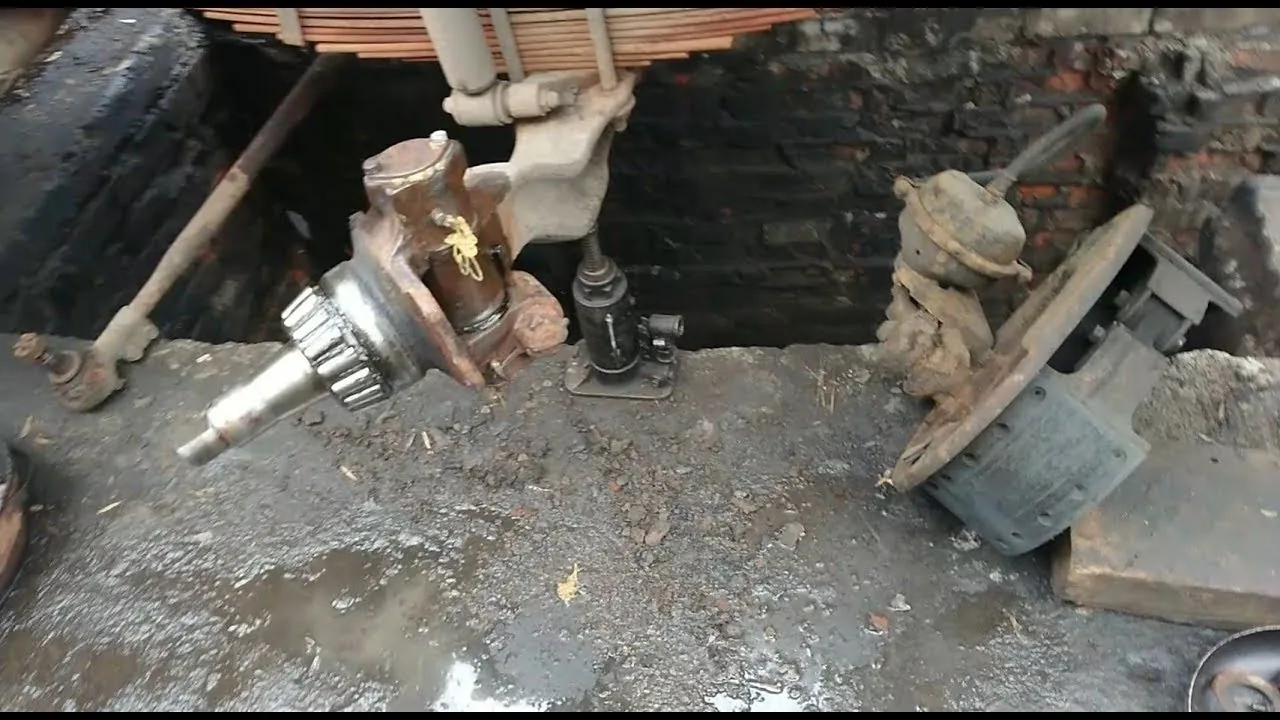

Технология демонтажа и установки шкворней

Замена компонентов требует внимательного соблюдения порядка операций, чтобы избежать повреждений мест установки.

Работы проводятся на смотровой яме или эстакаде, так как необходим доступ к нижней части передней оси.

Перед разборкой важно тщательно очистить узел от грязи и масла, чтобы предотвратить попадание абразивных частиц внутрь механизма.

Порядок разборки узла

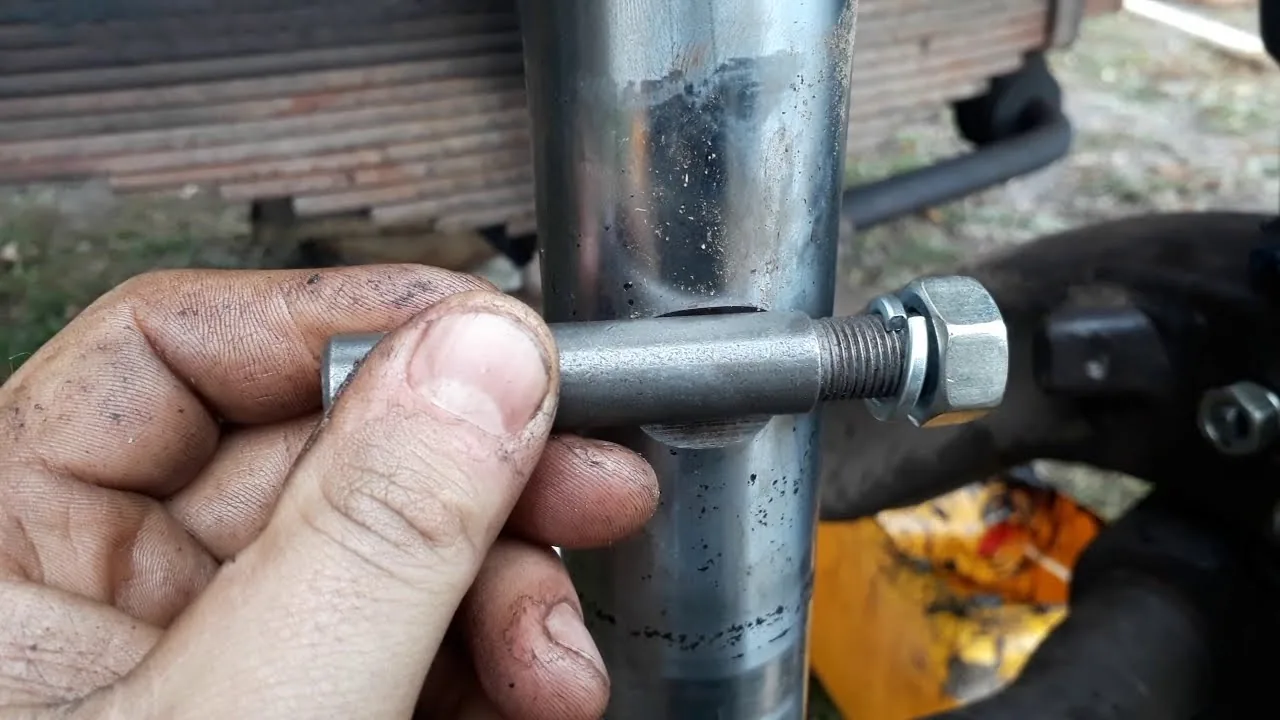

Сначала демонтируйте рулевую сошку и снимите колесо. Затем открутите гайку, фиксирующую шкворень.

Для выпрессовки пальца рекомендуется использовать специальный съемник или гидравлический пресс. Выбивание с помощью кувалды может повредить резьбу и торцевую часть.

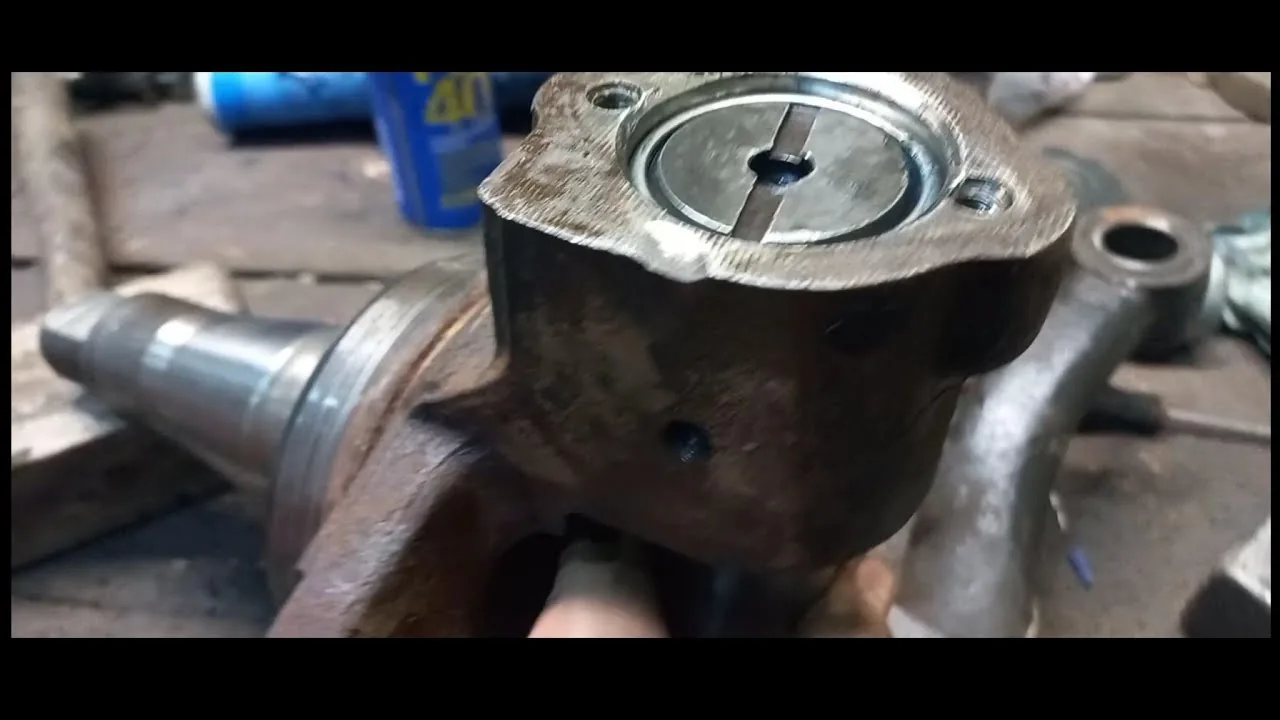

После извлечения шкворня проверьте состояние поворотного кулака и проушин балки.

Если на поверхности проушин есть глубокие царапины или износ превышает допустимые пределы, потребуется расточка под ремонтный размер.

При использовании стандартных шкворней без расточки проверьте биение отверстий.

Установка новых втулок осуществляется с натягом, для чего их предварительно охлаждают или нагревают посадочное место.

⚠️ Важно: Запрессовка втулок должна выполняться строго перпендикулярно оси отверстия, так как перекос может привести к заклиниванию шкворня уже на первых километрах пробега.

Перед сборкой нанесите смазку как во втулки, так и на поверхность пальца, уделяя особое внимание каналам для подачи смазки.

При установке шкворня следите за тем, чтобы смазочные каналы совпадали с отверстиями в проушинах.

Сборка и первичная регулировка

Сборка узла выполняется в обратном порядке с установкой новых сальников и прокладок.

Важно правильно разместить упорные шайбы, которые регулируют осевой зазор поворотного кулака.

Момент затяжки гайки шкворня — ключевой параметр, который необходимо проверять с помощью динамометрического ключа.

Слишком сильная затяжка может вызвать перегрев и задира, а недостаточная — стуки.

Параметр	Значение	Примечание
Момент затяжки гайки	30-40 кгс·м (294-392 Н·м)	Проверять после обкатки
Осевой зазор	0,02-0,1 мм	Регулируется шайбами

После завершения сборки рекомендуется несколько раз вручную повернуть поворотный кулак, чтобы убедиться в отсутствии заеданий.

Движение должно быть ровным, без рывков и провалов.

Регулировка зазоров и углов установки колес

Заключительным этапом процесса является настройка осевого зазора и контроль углов установки колес.

Корректная регулировка обеспечивает плавное вращение и исключает люфт, что положительно сказывается на управляемости транспортного средства.

Осевой зазор можно проверить с помощью индикатора или покачиванием кулака при ослабленной гайке шкворня.

Методика настройки осевого зазора

Регулировка осуществляется выбором необходимого количества и толщины прокладок, которые размещаются под фланцем шкворня.

Для достижения зазора в диапазоне 0,02-0,1 мм может потребоваться несколько попыток с установкой прокладок.

Если зазор слишком большой, добавьте тонкую прокладку; если слишком мал — уберите или замените на более тонкую.

После установки прокладок гайка затягивается с соблюдением установленного момента, после чего проверка повторяется.

Рекомендуется повторно проверять момент затяжки после пробега 500-1000 км.

Контроль углов установки колес

После замены шкворней необходимо провести проверку и регулировку угла схождения передних колес.

Несоответствие угла схождения может вызвать быстрый износ протектора шин в виде «пилы» и привести к тому, что автомобиль будет тянуть в сторону.

Регулировка выполняется путем изменения длины рулевых тяг на специальном стенде или с помощью оптических приборов.

Для автомобилей КАМАЗ стандартное значение схождения составляет 1-3 мм, что зависит от конкретной модели и степени загрузки.

Также следует проверить угол поворота колес и убедиться в правильной работе ограничителей хода.

Неправильная настройка ограничителей может привести к повреждению шин о раму при максимальном вывороте.

Типичные ошибки при замене и эксплуатации

Даже опытные мастера иногда совершают ошибки, которые могут свести на нет все усилия по ремонту. Осознание распространенных заблуждений поможет избежать повторных поломок в будущем. Предлагаем вашему вниманию список наиболее частых нарушений технологии.

Пренебрежение чистотой поверхностей — пыль или старая смазка между прокладками могут привести к перекосу шкворня и быстрому износу деталей.
Неправильный момент затяжки — затяжка «на глаз» без динамометрического ключа часто становится причиной повреждения резьбы или заклинивания узла.
Применение некачественных смазок — использование графитной смазки вместо литиевой или специализированной значительно сокращает срок службы втулок.
Игнорирование проверки схождения — установка колес «на глаз» приводит к быстрому износу шин и ухудшению управляемости.

Также стоит отметить ошибку, связанную с экономией на сальниках, что может привести к вымыванию смазки и попаданию воды. Влага в узле вызывает коррозию и эмульгирование смазки, превращая её в абразивный материал.

Соблюдение всех технологических рекомендаций и использование качественного инструмента обеспечит успешный результат. Регулярное обслуживание узла, включая шприцевание смазкой, поможет продлить срок службы новых деталей.

Обеспечение долговечности передней оси

Ресурс шкворней зависит от условий эксплуатации и стиля вождения.

Избегание резких столкновений с бордюрами и глубокими ямами значительно снижает нагрузку на элементы рулевого управления.

Регулярный визуальный контроль состояния пыльников и наличия смазки помогает предотвратить аварийные ситуации.

Если вы заметили даже незначительный люфт, не откладывайте диагностику.

Своевременная замена втулок или шкворней обойдется дешевле, чем ремонт поворотных кулаков или замена балки.

Правильно собранный узел может прослужить десятки тысяч километров, обеспечивая безопасность и комфорт во время поездок.

Инструменты и оборудование для работы

Для успешной замены и регулировки шкворней на автомобилях КАМАЗ необходимо использовать специализированные инструменты и оборудование, которые обеспечивают высокую точность и безопасность выполнения работ. В этом разделе рассмотрим основные инструменты и оборудование, которые понадобятся в процессе.

1. Набор инструментов:

Гаечные ключи: Набор гаечных ключей различных размеров, включая рожковые и торцевые, необходим для откручивания и закручивания крепежных элементов шкворней.
Торцевые головки: Используются для работы с болтами и гайками, которые могут находиться в труднодоступных местах.
Отвертки: Плоские и крестовые отвертки могут понадобиться для демонтажа различных элементов, закрывающих доступ к шкворням.

2. Специальные инструменты:

Пресс: Гидравлический или механический пресс используется для установки и снятия шкворней. Он позволяет избежать повреждений деталей и обеспечивает необходимое усилие.
Шкворневой ключ: Специальный ключ, предназначенный для регулировки шкворней. Он позволяет точно настраивать зазоры и обеспечивать правильное положение шкворней.

3. Оборудование для диагностики:

Стенд для регулировки развала-схождения: Позволяет проверить и отрегулировать углы установки колес после замены шкворней, что критично для правильной работы подвески и устойчивости автомобиля на дороге.
Динамометрический ключ: Используется для контроля момента затяжки крепежных элементов, что особенно важно для обеспечения надежности соединений.

4. Дополнительные материалы:

Смазочные материалы: Специальные смазки для шкворней, которые обеспечивают долговечность и бесперебойную работу узлов. Рекомендуется использовать смазки, соответствующие требованиям производителя.
Уплотнительные кольца и прокладки: При замене шкворней может потребоваться замена уплотнительных элементов, чтобы избежать протечек и загрязнения.

Использование правильных инструментов и оборудования не только ускоряет процесс замены и регулировки шкворней, но и значительно повышает качество выполняемых работ. Перед началом ремонта рекомендуется тщательно проверить наличие всех необходимых инструментов и материалов, чтобы избежать задержек и обеспечить безопасность на рабочем месте.

Необходимый инструмент для замены шкворней

Для успешной замены и регулировки шкворней на автомобилях КАМАЗ необходимо подготовить определённый набор инструментов и оборудования. Правильный выбор инструментов не только ускоряет процесс работы, но и обеспечивает безопасность и качество выполняемых операций.

Во-первых, вам понадобятся основные инструменты, такие как:

Набор ключей: Рекомендуется иметь как рожковые, так и торцевые ключи различных размеров, чтобы обеспечить возможность работы с различными крепежными элементами.
Гаечные ключи: Для работы с болтами и гайками, которые могут быть сильно затянуты или закисшими.
Отвертки: Плоские и крестовые отвертки помогут в работе с мелкими деталями и креплениями.

Во-вторых, для выполнения более сложных операций могут понадобиться специализированные инструменты:

Пресс: Используется для извлечения и установки шкворней. Пресс позволяет аккуратно и без повреждений установить новые детали.
Съемник шкворней: Этот инструмент помогает быстро и эффективно снять старые шкворни, особенно если они закисли или имеют коррозию.
Молоток: Для легкого постукивания по деталям, чтобы освободить застрявшие элементы.

Также стоит обратить внимание на наличие средств для смазки и очистки:

Смазочные материалы: Специальные смазки для подшипников и шкворней помогут продлить срок службы новых деталей.
Очистители: Для удаления грязи и ржавчины с деталей перед установкой.

Не забудьте о средствах индивидуальной защиты: перчатках, очках и, при необходимости, защитной одежде. Это поможет избежать травм во время работы.

В заключение, правильный набор инструментов и оборудования является залогом успешной замены и регулировки шкворней на КАМАЗ. Подготовив все необходимое заранее, вы сможете значительно упростить процесс и избежать лишних задержек.

Проверка и обслуживание других компонентов подвески

При проведении замены и регулировки шкворней на автомобилях КАМАЗ важно не только сосредоточиться на самих шкворнях, но и проверить состояние других компонентов подвески. Это позволит обеспечить надежную работу всей системы и продлить срок службы автомобиля.

Первым шагом в проверке подвески является осмотр амортизаторов. Необходимо убедиться, что они не имеют утечек масла и не повреждены механически. Изношенные амортизаторы могут привести к ухудшению управляемости автомобиля и увеличению износа других деталей подвески.

Следующим важным элементом являются пружины. Они должны быть целыми, без трещин и деформаций. Проверка пружин включает в себя визуальный осмотр и измерение их высоты. Если пружины имеют значительное отклонение от нормы, их следует заменить.

Также необходимо обратить внимание на состояние подшипников ступиц. Износ подшипников может привести к повышенному люфту в колесах, что негативно скажется на управляемости и безопасности автомобиля. Проверка подшипников включает в себя вращение колеса и оценку наличия шумов или заеданий.

Не менее важным является осмотр сайлент-блоков. Эти элементы отвечают за амортизацию и снижение вибраций. Изношенные сайлент-блоки могут привести к увеличению нагрузки на шкворни и другие элементы подвески. При наличии трещин или значительного износа сайлент-блоки необходимо заменить.

Кроме того, стоит проверить состояние рулевых тяг и наконечников. Они должны быть свободны от люфта и механических повреждений. Износ этих компонентов может привести к неправильной регулировке углов установки колес и ухудшению управляемости.

Не забудьте также проверить состояние тормозной системы. Изношенные тормозные колодки или диски могут негативно сказаться на безопасности автомобиля. Регулярная проверка тормозов должна стать неотъемлемой частью обслуживания подвески.

В заключение, регулярная проверка и обслуживание всех компонентов подвески, включая амортизаторы, пружины, подшипники, сайлент-блоки, рулевые тяги и тормозную систему, являются важными мерами для поддержания надежности и безопасности автомобиля КАМАЗ. Это позволит избежать серьезных поломок и обеспечит комфортное вождение.

Влияние состояния подвески на работу шкворней

Состояние подвески автомобиля напрямую влияет на работу шкворней, которые являются ключевыми элементами в системе управления и подвески. Шкворни обеспечивают соединение между передней осью и рамой автомобиля, позволяя колесам свободно поворачиваться и обеспечивая стабильность движения. Если подвеска находится в плохом состоянии, это может привести к ускоренному износу шкворней и другим проблемам.

Одним из основных факторов, влияющих на состояние шкворней, является качество дорожного покрытия и условия эксплуатации автомобиля. На неровных и ухабистых дорогах шкворни подвергаются значительным нагрузкам, что может привести к их деформации или поломке. Кроме того, неправильная регулировка подвески, например, несоответствие углов установки колес, может вызвать неравномерное распределение нагрузки на шкворни, что также негативно сказывается на их работе.

Износ подшипников шкворней, который может быть вызван недостаточной смазкой или загрязнением, также является важным аспектом. При недостаточной смазке подшипники начинают перегреваться, что приводит к их разрушению и, как следствие, к ухудшению работы шкворней. Регулярная проверка и замена смазки, а также очистка от загрязнений помогут продлить срок службы шкворней и улучшить общую работу подвески.

Кроме того, состояние амортизаторов и пружин подвески также оказывает влияние на работу шкворней. Изношенные амортизаторы не могут эффективно гасить колебания, что приводит к дополнительным нагрузкам на шкворни. Это может вызвать их преждевременный износ и необходимость в замене. Поэтому важно регулярно проверять состояние всех элементов подвески и при необходимости производить их замену или регулировку.

В заключение, поддержание хорошего состояния подвески является критически важным для обеспечения нормальной работы шкворней на КАМАЗ. Регулярные проверки, своевременная замена изношенных деталей и правильная регулировка подвески помогут избежать серьезных проблем и продлить срок службы автомобиля.
