В данной статье мы подробно рассмотрим процесс ремонта и замены шкворней на грузовом автомобиле Камаз 6520. Шкворни играют ключевую роль в обеспечении надежности и безопасности работы передней подвески, поэтому их своевременная замена и правильная установка крайне важны. Мы предоставим информацию о размерах и артикулах необходимых деталей, а также поделимся методами запрессовки и типичными ошибками, которые могут возникнуть в процессе ремонта. Эта статья станет полезным руководством для владельцев и механиков, стремящихся поддерживать свой Камаз в исправном состоянии.
Конструктивные особенности и диагностика износа
Передняя балка грузовика Камаз 6520 — это прочная кованая деталь с интегрированными поворотными кулаками. Соединение кулаков с балкой осуществляется через шкворни, выполненные в виде стальных валиков, а также бронзовых или композитных втулок. Конструкция включает регулировочные прокладки и упорные подшипники, которые воспринимают вертикальные нагрузки. Основная функция узла — обеспечить свободное вращение колес при надежной фиксации их в вертикальной плоскости.
В процессе эксплуатации под воздействием ударных нагрузок и трения происходит износ рабочих поверхностей шкворней и втулок. Появление стука обычно указывает на превышение допустимого зазора между этими элементами. Для точной диагностики необходимо поднять переднюю ось с помощью домкрата, установить колесо на твердую поверхность и покачать балку вверх-вниз, контролируя люфт с помощью индикатора часового типа. Допустимый зазор не должен превышать 0,2 мм, однако на практике замену начинают при более значительных люфтах, вызывающих дискомфорт.
Существует несколько признаков, указывающих на необходимость срочного вмешательства. Помимо характерного металлического стука, можно заметить увод автомобиля в сторону при движении по прямой, а также неравномерный износ протектора передних шин, проявляющийся в виде «пилообразного» износа. Визуальный осмотр может выявить следы утечки смазки или, наоборот, сухость узла, что свидетельствует о нарушении герметичности уплотнений. Если при покачивании колеса рукой ощущается явный свободный ход, дальнейшая эксплуатация становится небезопасной.
Типоразмеры и совместимость деталей
При выборе запасных частей для Камаз 6520 важно учитывать, что конструкция передней балки может различаться в зависимости от года выпуска и типа установленного моста. Стандартные шкворни имеют коническую форму с резьбой для крепления гайкой, но их геометрические характеристики могут немного отличаться. Использование неоригинальных деталей низкого качества часто приводит к быстрому выходу из строя узла из-за несоответствия твердости материалов.
Втулки шкворней изготавливаются из антифрикционных материалов, таких как бронза или специальные полимерные композиты. Бронзовые втулки считаются более надежными при качественном смазывании, в то время как композитные менее требовательны к обслуживанию, но могут иметь меньший срок службы при экстремальных нагрузках. При выборе ремкомплекта важно обращать внимание на наличие в комплекте не только шкворней и втулок, но и сальников, прокладок и регулировочных шайб.
Приведем таблицу основных характеристик стандартных шкворней, используемых в технике данного семейства:
| Параметр | Значение / Описание |
|---|---|
| Диаметр шейки (рабочий) | 40 мм (стандарт) |
| Материал | Легированная сталь, термообработанная |
| Тип посадки | Натяг во втулку, скользящая в балке |
Если отверстие под шкворень в балке имеет выработку (эллипсность или увеличение диаметра), установка новых деталей не даст желаемого результата. В таких случаях необходимо расточить отверстие под ремонтный размер или использовать восстановительные втулки, что представляет собой более сложную инженерную задачу.
| Этап работы | Описание действий | Необходимые инструменты и материалы |
|---|---|---|
| Подготовка к ремонту | Снятие колес и очистка рабочей зоны | Домкрат, ключи, щетка, очиститель |
| Снятие шкворней | Ослабление крепежа и извлечение старых шкворней | Гаечные ключи, молоток, съемник |
| Установка новых шкворней | Установка новых шкворней и затяжка крепежа | Гаечные ключи, динамометрический ключ |
| Проверка и тестирование | Проверка на наличие люфта и тест-драйв | Тест-драйв, измерительные инструменты |
Интересные факты
Вот несколько интересных фактов о ремонте и замене шкворней на КамАЗ 6520:
Конструкция шкворней: Шкворни на КамАЗ 6520 играют ключевую роль в системе подвески, обеспечивая соединение между передней осью и рамой автомобиля. Они должны выдерживать значительные нагрузки, поэтому их замена требует особого внимания к качеству используемых материалов и точности установки.
Специфика ремонта: Процесс замены шкворней на КамАЗ 6520 может быть довольно трудоемким и требует специального оборудования, такого как пресс для извлечения и установки шкворней. Неправильная установка может привести к быстрому износу подвески и ухудшению управляемости автомобиля.
Профилактика и обслуживание: Регулярная проверка состояния шкворней и их смазка могут значительно продлить срок службы этих деталей. Важно следить за состоянием пыльников и уплотнителей, так как их повреждение может привести к попаданию грязи и влаги, что ускоряет износ шкворней.
Подготовка к ремонту и демонтаж узла
Замена шкворней — это сложный процесс, относящийся к капитальному ремонту. Он требует специализированного инструмента и подготовленного рабочего пространства. Перед началом работы необходимо установить автомобиль на ровной поверхности, зафиксировать задние колеса противооткатными упорами и полностью разгрузить переднюю ось. Для этого переднюю часть автомобиля поднимают с помощью домкрата или подъемника, а рама фиксируется на надежных опорах, чтобы избежать смещения.
Первый шаг в демонтаже — снятие колес и отсоединение элементов рулевого управления. Нужно открутить гайку пальца поперечной рулевой тяги и выпрессовать палец из сошки поворотного кулака. В это же время отсоединяются амортизатор и ограничитель поворота колес. Рекомендуется предварительно обработать все резьбовые соединения проникающей смазкой, так как за время эксплуатации они могли сильно прикипеть.
Следующий этап включает отсоединение поворотного кулака от балки. Для этого отворачиваются гайки, крепящие крышки шкворней (верхнюю и нижнюю). После снятия крышек открывается доступ к торцам шкворней. Шкворни фиксируются стопорными штифтами или клиньями, которые необходимо выбить. После удаления фиксаторов шкворни выбиваются вниз или вверх (в зависимости от конструкции моста) с помощью выколотки и кувалды.

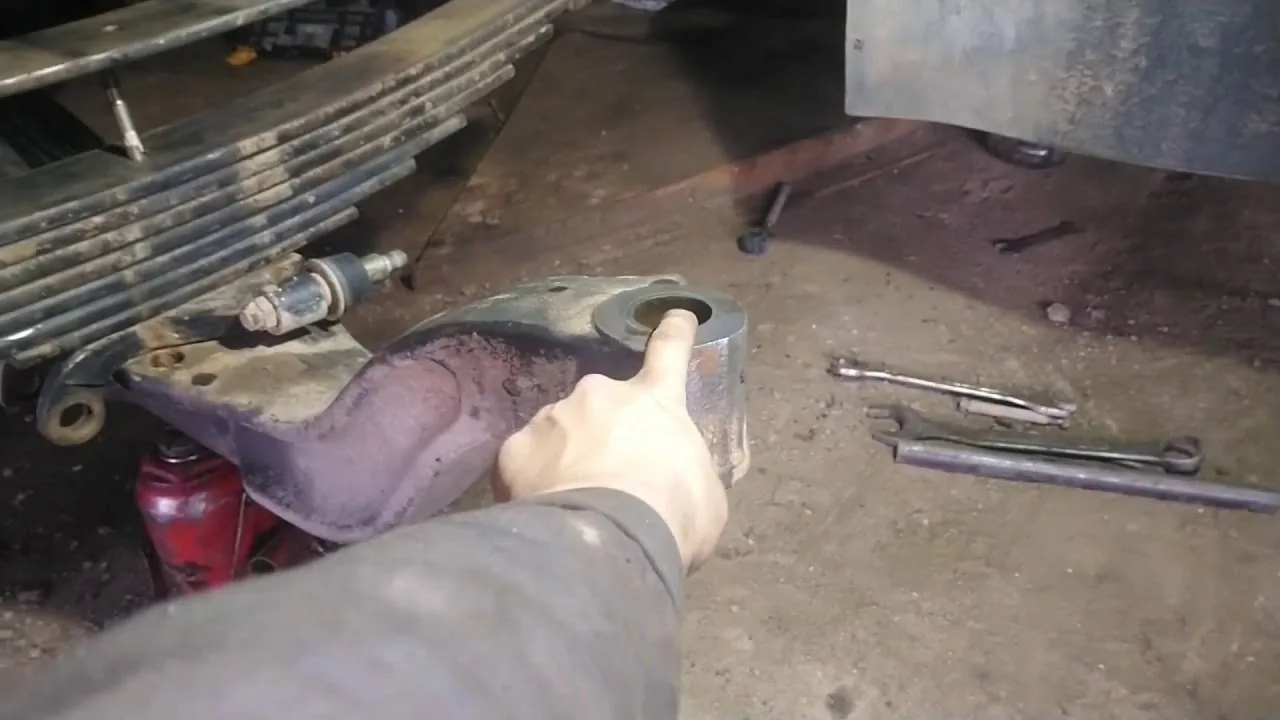

После извлечения шкворней поворотный кулак снимается с балки. На этом этапе открывается доступ к втулкам, запрессованным в проушины балки и в сам кулак. Удаление старых втулок часто оказывается самым трудоемким этапом работы. Выпрессовка изношенных втулок требует гидравлического пресса или специальных съемников, так как они сидят в металле с большим натягом.
Инструменты и средства безопасности
Для качественного ремонта, помимо стандартного набора гаечных ключей, потребуется специализированный инструмент. Ключевым элементом является гидравлический пресс с усилием не менее 20 тонн, необходимый для установки новых втулок. Также потребуется набор разверток для точной калибровки запрессованных втулок под размер шкворня, так как после прессовки они могут деформироваться. Применение ручных разверток требует значительных усилий и определенных навыков.
Безопасность во время работы является первоочередной задачей, особенно учитывая вес демонтируемых узлов и использование ударного инструмента. Работы следует проводить в защитных очках, так как при выбивании ржавых деталей возможен отлет осколков металла и грязи. При использовании кувалды необходимо убедиться в надежной фиксации балки и отсутствии людей в зоне потенциальной опасности.
Список необходимого оборудования включает:
- Домкрат с грузоподъемностью от 10 тонн и страховочные опоры
- Набор головок и ключей (включая динамометрический ключ)
- Гидравлический пресс или мощные тиски
- Набор разверток (ручных или механических) диаметром 40 мм
- Шприц для смазки и консистентная смазка (например, Литол-24 или его аналоги)
- Медные выколотки и кувалда
Недостаток необходимого инструмента может привести к повреждению деталей при попытках их выбивания кустарными методами. Например, использование газовой горелки для нагрева балки с целью облегчения выпрессовки втулок может изменить структуру металла и снизить прочность узла, что недопустимо для нагруженных элементов шасси.
Технология замены шкворней и втулок
После демонтажа и тщательной очистки всех компонентов от загрязнений и старой смазки начинается ключевой этап восстановления. Рекомендуется перед запрессовкой охладить новые втулки, поместив их в морозильник на несколько часов, а посадочные места в балке и кулаке предварительно прогреть. Это создаст необходимый температурный зазор, что упростит установку и снизит вероятность повреждения краев втулок. Основным способом остается механическая запрессовка с использованием оправки.

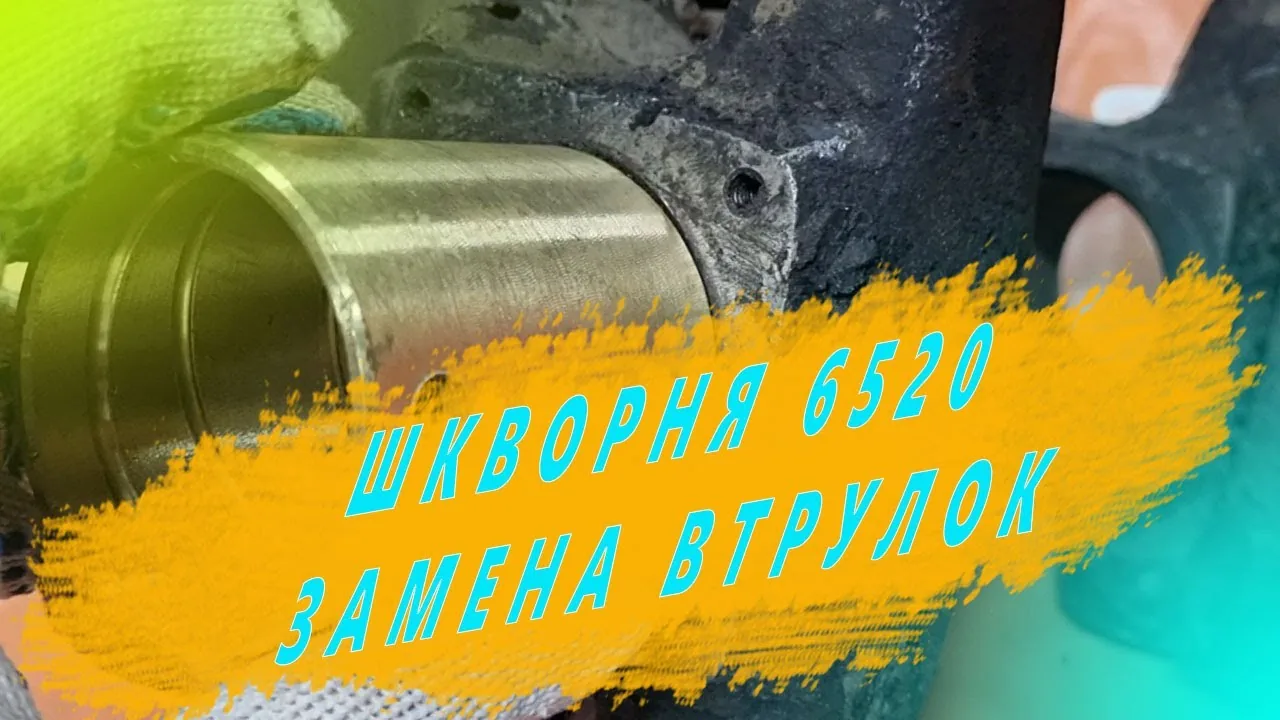

Запрессовка втулок должна проводиться строго перпендикулярно оси отверстия. Неправильная установка втулки может привести к заклиниванию шкворня или его быстрому износу. Для обеспечения точной центровки применяются специальные оправки, которые повторяют форму шкворня. После установки втулок их внутренние диаметры могут оказаться меньше номинального размера, поэтому обязательной процедурой является развертывание.
Развертывание втулок может выполняться вручную или на сверлильном станке с низкой скоростью вращения. Основная цель этой операции — получить гладкую цилиндрическую поверхность с определенным классом шероховатости, что обеспечит равномерное распределение смазки. Контроль размеров осуществляется с помощью нутромера или калибра-пробки. Зазор между новым шкворнем и развернутой втулкой должен быть минимальным, обеспечивая плотную, но подвижную посадку.
Установка шкворней в поворотный кулак осуществляется с обильным нанесением смазки на рабочие поверхности. Шкворень вставляется в отверстие кулака, после чего кулак монтируется на балку. Важно правильно совместить отверстия и избежать перекоса. Шкворень забивается до упора, после чего устанавливаются упорные шайбы и подшипники, если они предусмотрены конструкцией.
Регулировка зазоров и сборка
Заключительным этапом механической сборки является настройка зазоров в шкворневом соединении. Эта настройка выполняется выбором толщины регулировочных прокладок, которые устанавливаются под крышки шкворней. Количество и толщина прокладок подбираются так, чтобы обеспечить свободное вращение кулака без заметного люфта. Для проверки кулак должен вращаться с усилием руки и не иметь люфта при покачивании.
После завершения регулировки устанавливаются новые сальники и уплотнения, предотвращающие утечку смазки и попадание воды. Резьбовые соединения крышек затягиваются с моментом, указанным в руководстве по эксплуатации (обычно в диапазоне 200-300 Нм). Обязательно устанавливаются новые стопорные штифты или клинья, фиксирующие шкворни от проворота. Гайки рулевой тяги и амортизаторов также затягиваются с соответствующим усилием.
Смазывание узла осуществляется через масленки до появления свежей смазки в зазорах. Для Камаз 6520 рекомендуется использовать тугоплавкие смазки, которые сохраняют свои свойства при высоких температурах и нагрузках. После сборки необходимо еще раз проверить легкость хода и отсутствие заеданий во всем диапазоне поворота колес.
Таблица моментов затяжки основных соединений:
| Соединение | Момент затяжки (Нм) |
|---|---|
| Гайка шкворня | 200 - 250 |
| Крышка шкворня | 250 - 300 |
| Палец рулевой тяги | 150 - 200 |
Качество сборки напрямую влияет на срок службы узла. Недостаточная затяжка может привести к образованию люфта и стука, в то время как чрезмерная затяжка может вызвать выдавливание смазки и заклинивание. Поэтому использование динамометрического ключа обязательно.
Типичные ошибки и рекомендации по обслуживанию
Нарушение технологии ремонта часто приводит к повторному стуку в передней подвеске через несколько тысяч километров. Анализ распространенных ошибок помогает избежать повторных работ и дополнительных расходов. Большинство проблем возникает из-за игнорирования подготовительных этапов или использования некачественных деталей.
Одной из самых распространенных ошибок является игнорирование состояния посадочных мест в балке. Установка новых втулок в изношенные отверстия приводит к их быстрому смещению и разрушению. Если отверстия имеют эллиптическую форму, необходимо использовать ремонтные втулки или восстанавливать геометрию с помощью расточки. Часто встречается и неправильная обработка втулок, оставляющая на поверхности риски или задиры, которые действуют как абразив.
Список типичных ошибок:
- Отсутствие смазки при сборке — сухое трение металла о металл в первые секунды работы вызывает мгновенное повреждение и заклинивание узла.
- Использование старых сальников — приводит к быстрому вымыванию смазки водой и грязью, что значительно ускоряет износ.
- Неправильный выбор прокладок — слишком большой зазор вызывает стук, а слишком малый приводит к перегреву и заеданию шкворня.
- Игнорирование смазки шкворней после монтажа — даже при наличии смазки внутри первичное шприцевание через масленки обязательно для заполнения всех каналов.
Для увеличения срока службы узла рекомендуется регулярно, не реже одного раза в месяц или каждые 4-5 тысяч км, проверять наличие смазки в узлах трения. Визуальный осмотр пыльников и сальников также должен стать привычкой. При обнаружении даже небольших повреждений уплотнений их следует немедленно заменять, не дожидаясь планового технического обслуживания.
⚠️ Внимание: Эксплуатация автомобиля с неисправными шкворнями запрещена. Люфт в передней подвеске значительно снижает устойчивость грузовика и может привести к потере управления, особенно при полной загрузке или на скользкой дороге.
Соблюдение регламента технического обслуживания и использование оригинальных запасных частей — залог долгой и безопасной эксплуатации Камаз 6520. Качественный ремонт шкворневой группы позволяет надолго забыть о проблемах с передней подвеской, обеспечивая комфорт водителю и сохранность груза.
Контрольная проверка и обкатка
После завершения замены шкворней и сборки узла необходимо провести окончательную проверку. Автомобиль опускается на колеса, и контролируются углы установки колес. Хотя замена шкворней не всегда требует регулировки развал-схождения, проверка этих параметров крайне важна, так как износ может повлиять на геометрию. Все выявленные отклонения корректируются на специализированном стенде.
Первые километры пробега после ремонта следует рассматривать как обкаточные. Движение должно быть плавным, без резких маневров рулем и высокоскоростных поворотов. Это необходимо для равномерного распределения смазки по трущимся поверхностям и для того, чтобы детали заняли свои рабочие позиции. Рекомендуется через 100-200 км пробега повторно проверить затяжку всех резьбовых соединений, так как вибрация могла их ослабить.
Если в процессе обкатки возникают посторонние звуки или наблюдается нагрев ступиц, эксплуатацию следует немедленно остановить и выяснить причину. Нормальная работа узла характеризуется бесшумностью и легкостью управления. Правильно выполненный ремонт шкворней на Камаз 6520 восстанавливает заводскую управляемость и устойчивость автомобиля, обеспечивая безопасность на дорогах любого качества.
Выбор качественных запчастей и материалов
При ремонте и замене шкворней на Камаз 6520 особое внимание следует уделить выбору качественных запчастей и материалов. Шкворни являются важным элементом подвески, обеспечивающим надежное соединение между рамой автомобиля и передними колесами. Некачественные или неподходящие запчасти могут привести к быстрому износу, ухудшению управляемости и даже к аварийным ситуациям.
Первым шагом в выборе запчастей является обращение к проверенным производителям и поставщикам. Рекомендуется использовать оригинальные запчасти, так как они разрабатываются с учетом всех особенностей конструкции автомобиля и проходят строгий контроль качества. Однако, если оригинальные запчасти недоступны или их цена слишком высока, можно рассмотреть альтернативные варианты от известных производителей, которые зарекомендовали себя на рынке.
При выборе шкворней необходимо учитывать следующие параметры:
- Материал: Шкворни должны быть изготовлены из высококачественной стали, обладающей хорошими механическими свойствами и устойчивостью к коррозии. Некоторые производители используют специальные сплавы, которые увеличивают прочность и долговечность деталей.
- Размеры: Важно точно соблюдать размеры оригинальных шкворней, так как даже небольшие отклонения могут привести к неправильной установке и ухудшению работы подвески.
- Покрытие: Наличие защитного покрытия, такого как цинковое или порошковое, значительно увеличивает срок службы шкворней, защищая их от воздействия влаги и химических веществ.
Также стоит обратить внимание на наличие сертификатов качества и гарантийных обязательств от производителя. Это может служить дополнительным подтверждением надежности и долговечности запчастей.
Не менее важным аспектом является выбор дополнительных материалов, таких как смазочные жидкости и уплотнители. Использование качественной смазки поможет снизить трение и износ шкворней, а также предотвратит попадание грязи и влаги в соединения. Уплотнители должны быть изготовлены из устойчивых к износу и температурным колебаниям материалов, чтобы обеспечить надежную герметизацию.
В заключение, правильный выбор качественных запчастей и материалов для ремонта и замены шкворней Камаз 6520 является залогом долговечности и надежности работы автомобиля. Не стоит экономить на деталях, так как это может привести к более серьезным поломкам и затратам в будущем.
Советы по выбору производителя
При выборе шкворней для Камаз 6520 важно учитывать несколько ключевых факторов, чтобы обеспечить надежность и долговечность работы автомобиля. На рынке представлено множество производителей, и каждый из них предлагает свои решения. Вот несколько советов, которые помогут вам сделать правильный выбор.
1. Репутация производителя. Перед покупкой стоит изучить отзывы о производителе. Узнайте, как долго компания работает на рынке, и какие отзывы оставляют клиенты. Надежные производители обычно имеют положительную репутацию и предлагают качественные изделия.
2. Сертификация и стандарты качества. Убедитесь, что шкворни соответствуют международным стандартам качества. Наличие сертификатов ISO или других стандартов говорит о том, что производитель соблюдает необходимые требования к качеству своей продукции.
3. Материалы и технологии производства. Обратите внимание на материалы, из которых изготовлены шкворни. Высококачественная сталь или сплавы обеспечивают долговечность и устойчивость к износу. Также важно, чтобы производитель использовал современные технологии, такие как термообработка, что значительно увеличивает срок службы деталей.
4. Гарантия и послепродажное обслуживание. Надежные производители обычно предлагают гарантию на свою продукцию. Это может быть важным показателем качества. Также стоит узнать о возможности получения технической поддержки и консультаций после покупки.
5. Совместимость с автомобилем. Убедитесь, что выбранные шкворни подходят именно для модели Камаз 6520. Некоторые производители могут предлагать универсальные решения, но лучше выбирать детали, специально разработанные для вашего автомобиля, чтобы избежать проблем с установкой и эксплуатацией.
6. Ценовая политика. Не стоит гнаться за слишком низкой ценой, так как это может свидетельствовать о низком качестве. Однако и слишком высокая цена не всегда гарантирует отличное качество. Сравните цены разных производителей и выберите оптимальный вариант, который сочетает в себе разумную цену и высокое качество.
Следуя этим рекомендациям, вы сможете выбрать надежные шкворни для вашего Камаза 6520, что обеспечит долгую и бесперебойную работу автомобиля.
Профилактика и уход за шкворнями
Шкворни являются важной частью подвески грузового автомобиля Камаз 6520, обеспечивая надежное соединение между рамой и передними колесами. Правильная профилактика и уход за шкворнями помогут продлить срок их службы и избежать дорогостоящего ремонта. В данной части статьи рассмотрим основные аспекты профилактики и ухода за шкворнями.
Регулярная проверка состояния шкворней
Первым шагом в профилактике является регулярная проверка состояния шкворней. Необходимо осматривать их на наличие трещин, износа и коррозии. Важно обращать внимание на люфты, которые могут возникать в местах соединения шкворней с поворотными кулаками. Для этого можно использовать специальный инструмент, который позволяет определить степень износа.
Смазка шкворней
Шкворни требуют регулярной смазки для снижения трения и предотвращения износа. Рекомендуется использовать качественные смазочные материалы, которые обеспечивают защиту от коррозии и износа. Смазка должна проводиться в соответствии с рекомендациями производителя, обычно каждые 5-10 тысяч километров пробега. Важно также следить за состоянием смазочных отверстий и очищать их от загрязнений.
Контроль за подвеской
Состояние подвески напрямую влияет на работу шкворней. Необходимо следить за состоянием амортизаторов, пружин и других элементов подвески. Изношенные или поврежденные детали могут привести к увеличению нагрузки на шкворни, что в свою очередь ускоряет их износ. Регулярная диагностика подвески поможет выявить проблемы на ранней стадии.
Проверка геометрии подвески
Нарушение геометрии подвески может привести к неравномерному износу шкворней. Рекомендуется периодически проверять углы установки колес и проводить их регулировку при необходимости. Это поможет избежать дополнительных нагрузок на шкворни и продлить срок их службы.
Замена шкворней
Если в процессе проверки были выявлены серьезные повреждения или износ шкворней, их необходимо заменить. Замена шкворней должна проводиться в специализированном сервисе с использованием качественных запчастей. При установке новых шкворней важно следить за правильной их установкой и соблюдением всех технологических процессов.
Следуя указанным рекомендациям по профилактике и уходу за шкворнями, владельцы Камаз 6520 смогут значительно продлить срок службы этой важной детали, а также обеспечить безопасность и надежность своего автомобиля на дороге.
Регулярные проверки и обслуживание
Регулярные проверки и обслуживание шкворней Камаз 6520 являются важной частью технического обслуживания автомобиля. Шкворни – это элементы, которые обеспечивают соединение между передней осью и рамой автомобиля, и от их состояния зависит безопасность и управляемость транспортного средства.
Первым шагом в процессе обслуживания шкворней является визуальный осмотр. Необходимо проверять наличие трещин, коррозии и других повреждений на поверхности шкворней и их креплений. Также стоит обратить внимание на состояние смазки: шкворни должны быть хорошо смазаны, чтобы избежать износа и заедания. Рекомендуется использовать качественные смазочные материалы, которые соответствуют требованиям производителя.
Следующим этапом является проверка зазоров между шкворнями и втулками. Для этого можно использовать специальные инструменты, такие как щупы. Если зазоры превышают допустимые значения, это может указывать на износ шкворней или втулок, что требует их замены.
Кроме того, важно следить за состоянием подвески и колес. Неправильная регулировка углов установки колес может привести к неравномерному износу шкворней. Поэтому рекомендуется периодически проводить геометрию колес, особенно после замены подвески или при возникновении подозрений на проблемы с управляемостью.
Не менее важным аспектом является регулярная смазка шкворней. Это можно делать как вручную, так и с помощью автоматических систем смазки. Важно следить за тем, чтобы смазка поступала равномерно и в достаточном количестве, так как недостаток смазки может привести к быстрому износу и поломке шкворней.
Рекомендуется проводить полное обслуживание шкворней не реже одного раза в год, а также после каждого серьезного пробега или в условиях повышенных нагрузок. Это поможет избежать серьезных поломок и продлить срок службы автомобиля.
В заключение, регулярные проверки и обслуживание шкворней Камаз 6520 – это залог надежной работы автомобиля и безопасности на дороге. Не стоит пренебрегать этими процедурами, так как они могут предотвратить более серьезные проблемы в будущем.
