В данной статье мы подробно рассмотрим процесс демонтажа пальца поворотного кулака на грузовиках КАМАЗ, что является важной процедурой для поддержания исправности и безопасности транспортного средства. Правильная замена шкворней и втулок способствует улучшению управляемости автомобиля и снижению износа подвески. Мы предложим эффективные методы и инструменты, которые помогут вам выполнить эту задачу быстро и качественно, что особенно актуально для владельцев и механиков, занимающихся ремонтом грузовых автомобилей.

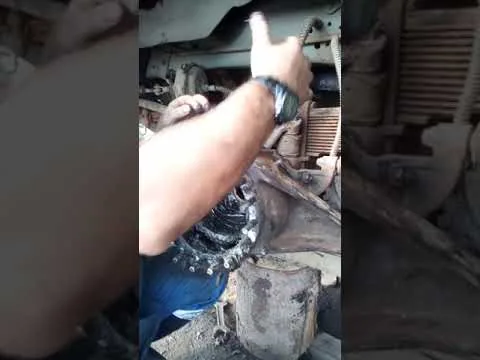

Подготовка поворотного кулака и демонтаж смежных узлов

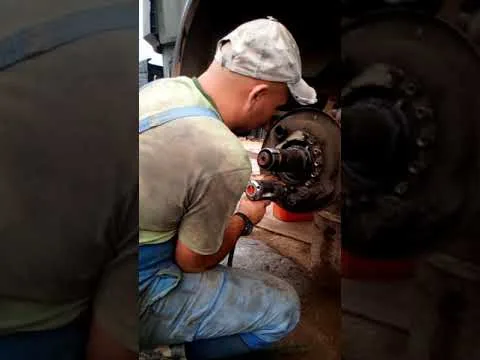

Перед началом извлечения пальца необходимо обеспечить полный доступ к поворотному кулаку и снять нагрузку с передней оси. Автомобиль следует разместить на ровной поверхности, поднять с помощью домкрата или подъемника, а затем полностью демонтировать колесо. Важно оценить состояние других элементов подвески, так как износ пальца часто сопровождается проблемами в сальниках и подшипниках.
Следующий шаг — отсоединение рулевой тяги и амортизатора, если они мешают доступу к торцевым крышкам поворотного кулака. Нужно открутить гайку, фиксирующую палец рулевой тяги, и аккуратно выбить палец из конусного отверстия с помощью специального съемника или осторожных ударов молотком через выколотку, чтобы избежать повреждения резьбы.

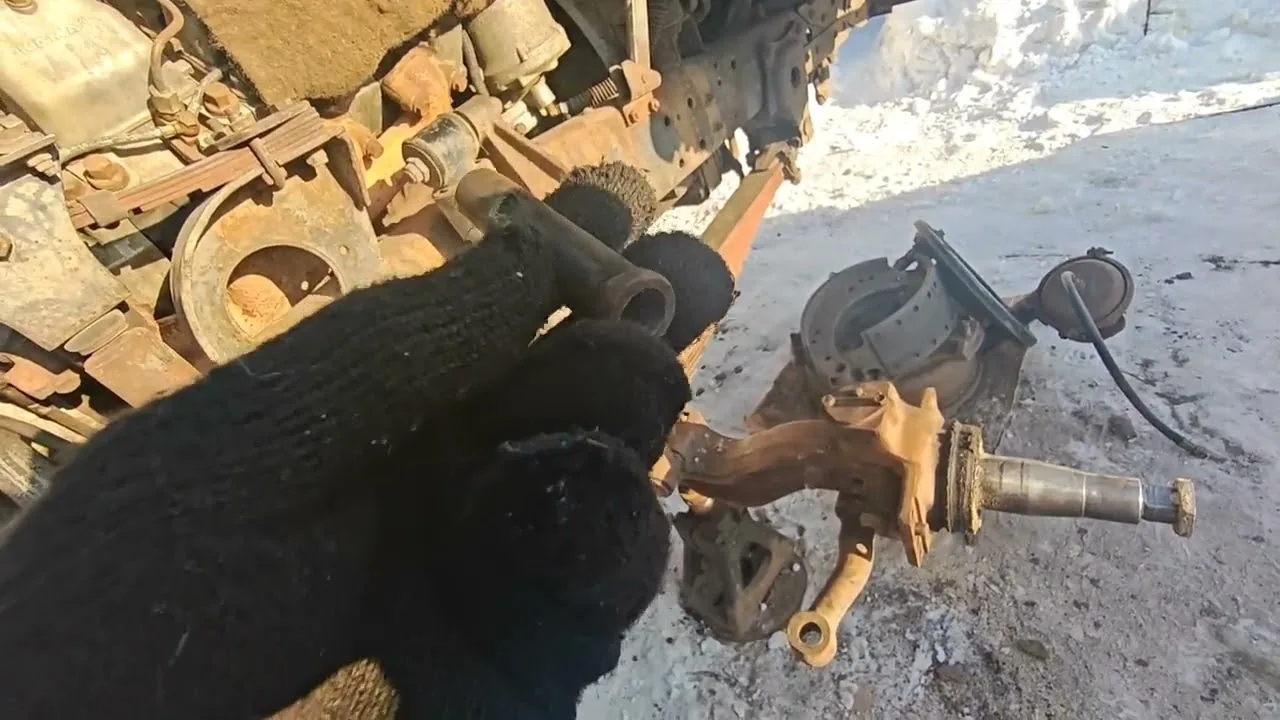

После снятия поворотного кулака с балки моста его следует зафиксировать в тисках или установить на верстак для удобства работы. Внутреннюю полость кулака необходимо очистить от старой смазки, продуктов износа и возможных отложений, накопившихся за годы эксплуатации. Особое внимание стоит уделить состоянию масленок: если они забиты, их следует прочистить или заменить, чтобы обеспечить нормальное смазывание новых втулок в будущем.
В некоторых случаях, особенно на старых моделях КАМАЗ, палец может быть настолько закислен, что потребуется предварительное замачивание в проникающей смазке (например, WD-40 или аналогах) на несколько часов. Это поможет размягчить ржавчину в зазорах между пальцем и втулкой, что значительно упростит процесс демонтажа.
⚠️ Важно: Перед выбиванием пальца убедитесь, что стопорный болт или штифт, фиксирующий шкворень от проворачивания, полностью удален. Попытка выбить палец с установленным стопором может привести к повреждению резьбы в теле балки.
Методы извлечения шкворня и пальца из балки
Существует несколько эффективных методов демонтажа пальца, выбор которых зависит от оборудования в мастерской и состояния узла. Наиболее распространенным способом является использование гидравлического пресса, который обеспечивает контролируемое усилие, направленное строго по оси пальца. Для этого поворотный кулак или балка устанавливаются на опоры, а пуансон пресса упирается в торец пальца.
Если применение пресса невозможно, можно воспользоваться методом выбивания с помощью кувалды и выколоток. Этот способ требует прочной выколотки из закаленной стали, диаметр которой меньше диаметра пальца, но достаточно велик для передачи удара. Удары должны быть резкими и мощными. Важно периодически поворачивать палец или изменять точку приложения усилия, чтобы избежать заклинивания.
Для облегчения извлечения пальца часто применяют термическое воздействие. Нагрев внешней части балки или поворотного кулака вокруг пальца с помощью газовой горелки до температуры 200-300 градусов Цельсия вызывает тепловое расширение металла, что увеличивает зазор и снижает усилие, необходимое для извлечения. Однако следует быть осторожным, чтобы не перегреть металл и не изменить его структуру, что может привести к образованию микротрещин.
В таблице ниже представлено сравнение основных методов демонтажа:
| Метод демонтажа | Преимущества | Недостатки |
|---|---|---|
| Гидравлический пресс | Контролируемое усилие, безопасность, сохранность деталей | Требует наличия оборудования, занимает много места |
| Выбивание кувалдой | Доступность в полевых условиях, не требует сложного оборудования | Высокий риск травмы, возможность повреждения резьбы балки |
| Резьбовой съемник | Плавное усилие, возможность работы в ограниченных условиях | Требует исправной резьбы на торце пальца, трудоемкость |
При использовании резьбового съемника необходимо накрутить гайку на торец пальца (если резьба это позволяет) или воспользоваться специальной переходной втулкой. Закручивание гайки на болте съемника создает тяговое усилие, которое плавно вытягивает палец из посадочного места. Этот метод является наиболее щадящим для резьбовых соединений балки.
| Этап демонтажа | Описание действий | Необходимый инструмент |
|---|---|---|
| Подготовка | Отключение аккумулятора, подъем автомобиля на подъемнике | Подъемник, ключи |
| Снятие колеса | Удаление колеса для доступа к поворотному кулаку | Ключ для колес, домкрат |
| Демонтаж тормозного механизма | Снятие тормозного механизма для доступа к пальцу | Ключи, отвертка |
| Ослабление креплений | Ослабление болтов, крепящих палец к поворотному кулаку | Гаечный ключ, трещотка |
| Извлечение пальца | Извлечение пальца поворотного кулака | Молоток, съемник |
| Проверка состояния | Осмотр места установки пальца на наличие повреждений | Визуальный осмотр |
| Установка нового пальца | Установка нового пальца и сборка в обратном порядке | Гаечный ключ, динамометр |
Интересные факты
Вот несколько интересных фактов о технологии демонтажа пальца поворотного кулака на грузовиках КАМАЗ:
Специфика конструкции: Поворотный кулак на грузовиках КАМАЗ имеет сложную конструкцию, которая обеспечивает высокую маневренность и устойчивость автомобиля. Демонтаж пальца кулака требует точности и аккуратности, так как неправильные действия могут привести к повреждению деталей или снижению их функциональности.
Использование специализированного инструмента: Для демонтажа пальца поворотного кулака часто используются специальные инструменты, такие как пресс или съемники. Это позволяет избежать повреждений как самого пальца, так и кулака, что особенно важно для обеспечения долговечности и надежности работы автомобиля.
Влияние на безопасность: Правильный демонтаж и установка пальца поворотного кулака критически важны для безопасности грузовика. Неправильная установка может привести к ухудшению управляемости и увеличению риска аварийных ситуаций, что делает эту процедуру важной частью технического обслуживания и ремонта автомобилей КАМАЗ.
Технические особенности работы с различными моделями КАМАЗ
Конструкция передней оси может значительно варьироваться в зависимости от модели грузовика и года выпуска. На классических моделях КАМАЗ-5320 и ранних версиях 5511 используются шкворни с бронзовыми втулками скольжения, которые требуют регулярной смазки и настройки зазоров. Демонтаж пальца в таких случаях часто усложняется наличием нескольких стопорных элементов и плотной посадкой втулок.
Современные модели, такие как КАМАЗ-65115, 6520 и их обновленные версии, обычно оснащены поворотными кулаками с коническими роликовыми подшипниками. В таких узлах процесс "выбивания пальца" трансформируется в демонтаж шкворня, который может быть объединен с подшипниковым узлом. Здесь крайне важно не повредить места установки сальников и манжет.
Особое внимание стоит уделить усиленным мостам, устанавливаемым на самосвалы и технику с повышенной проходимостью. В таких случаях диаметр пальца и шкворня может быть увеличен, а материал — более прочным, что требует использования мощного съемного оборудования. Усилие, необходимое для запрессовки и выпрессовки таких узлов, может достигать нескольких тонн.
Необходимо учитывать состояние резьбы в торце балки, куда устанавливается стопорный болт или гайка. Если резьба повреждена или испорчена коррозией, перед выбиванием пальца нужно восстановить ее с помощью метчика или установить ремонтную втулку. Пренебрежение этим этапом может привести к тому, что новый палец не будет надежно зафиксирован, и узел быстро выйдет из строя.
Ниже представлена таблица совместимости основных типоразмеров пальцев для популярных моделей:
| Модель КАМАЗ | Тип узла | Особенности пальца |
|---|---|---|
| 5320, 53212 | Втулки скольжения | Стандартный диаметр, наличие масленок |
| 5511, 55111 | Втулки скольжения | Усиленная конструкция, частая замена втулок |
| 65115, 6520 | Подшипники качения | Конический шкворень, отсутствие масленок |
Типичные ошибки при замене и демонтаже
При замене пальца поворотного кулака мастера часто совершают ошибки, которые могут привести к повторному ремонту или авариям на дороге. Анализ статистики поломок позволяет выделить наиболее распространенные нарушения технологии.
- Игнорирование очистки посадочного места — установка нового пальца или втулки в загрязненное отверстие может вызвать задирание и ускоренный износ. Перед сборкой необходимо тщательно очистить и обезжирить поверхность.
- Использование некалиброванного инструмента — применение кувалды без направляющих выколоток часто приводит к перекосу пальца и повреждению резьбы в теле балки, что делает дальнейшую эксплуатацию узла невозможной.
- Отсутствие смазки при сборке — установка сухих втулок или пальца без смазки может вызвать схватывание металлов (задиры) уже при первых оборотах колеса; обильное смазывание обязательно.
- Неправильная затяжка стопорных элементов — недостаточный момент затяжки гайки шкворня или плохая фиксация стопорного болта могут привести к люфту и стуку в подвеске после нескольких сотен километров пробега.
⚠️ Внимание: После завершения сборки узла обязательно проверьте угол поворота колес. Неправильная установка ограничительных болтов может привести к тому, что колесо упрется в раму или рессору при повороте, создавая опасную ситуацию.
Финальная сборка и регулировка зазоров
После успешного извлечения старого пальца и установки новых втулок или подшипников начинается обратная сборка узла. Новый палец аккуратно запрессовывается с соблюдением всех мер предосторожности, используя тот же инструмент, что и при демонтаже, но в обратной последовательности. Важно следить за правильным совмещением отверстий в поворотном кулаке и балке.
Ключевым этапом является регулировка зазоров в шкворневом соединении. Для этого используются регулировочные прокладки, размещаемые под нижней крышкой шкворня. Зазор должен быть минимальным, но обеспечивать свободное вращение кулака без заеданий. Проверка осуществляется путем покачивания кулака рукой или с помощью специального индикатора.
Завершающим шагом становится установка поворотного кулака на балку, а также подключение рулевой тяги и амортизаторов. После сборки необходимо смазать все узлы через масленки (если это предусмотрено конструкцией) и проверить уровень масла в передней ведущей оси. Первый пробный заезд после ремонта должен быть контрольным, с обязательной проверкой нагрева ступиц и отсутствия посторонних шумов.
Регулярное обслуживание передней подвески, включая шприцевание шкворней и проверку затяжки соединений, значительно продлит срок службы пальца и поможет избежать его частой замены. Соблюдение регламентных работ является залогом надежности грузового автомобиля КАМАЗ в любых условиях эксплуатации.
Инструменты и оборудование для демонтажа
Для успешного демонтажа пальца поворотного кулака на грузовиках КАМАЗ необходимо использовать специализированные инструменты и оборудование, которые обеспечат безопасность и эффективность работы. В этом разделе мы рассмотрим основные инструменты, которые понадобятся для выполнения данной процедуры.
1. Набор ключей и головок: Для демонтажа пальца поворотного кулака потребуется набор ключей различных размеров, включая торцевые головки. Это позволит открутить крепежные элементы, которые фиксируют палец в кулаке. Рекомендуется использовать как стандартные, так и трещоточные ключи для удобства работы в ограниченном пространстве.
2. Молоток и выколотка: В процессе демонтажа может потребоваться легкое постукивание по пальцу для его извлечения. Для этого лучше всего использовать молоток и выколотку, чтобы избежать повреждения деталей. Выколотка должна быть изготовлена из мягкого металла или пластика, чтобы минимизировать риск повреждения кулака.
3. Пресс или съемник: В некоторых случаях палец может быть сильно зажат в поворотном кулаке. В таких ситуациях рекомендуется использовать пресс или специальный съемник. Пресс позволит аккуратно и равномерно приложить усилие, что снизит риск повреждения деталей. Съемник, в свою очередь, поможет извлечь палец без необходимости применения чрезмерной силы.
4. Смазочные материалы: Перед началом демонтажа рекомендуется обработать соединения смазочными материалами, чтобы облегчить процесс откручивания и извлечения пальца. Использование проникающей смазки поможет уменьшить трение и предотвратить заедание деталей.
5. Защитные средства: Не забывайте о безопасности. Используйте защитные очки и перчатки, чтобы избежать травм во время работы. Защитная одежда также поможет предотвратить случайные повреждения кожи.
6. Освещение: Хорошее освещение рабочего места является важным аспектом, особенно если демонтаж выполняется в условиях ограниченной видимости. Используйте переносные светильники или фонари, чтобы обеспечить достаточное освещение.
Подготовка всех необходимых инструментов и оборудования перед началом демонтажа пальца поворотного кулака значительно упростит процесс и повысит его эффективность. Убедитесь, что все инструменты находятся в исправном состоянии и готовы к использованию.
Безопасность при проведении работ
При проведении работ по демонтажу пальца поворотного кулака на грузовиках КАМАЗ безопасность является одним из самых важных аспектов. Неправильные действия или пренебрежение мерами предосторожности могут привести к серьезным травмам как для работников, так и для оборудования.
Перед началом работ необходимо убедиться, что все участники процесса ознакомлены с инструкциями по безопасности и имеют необходимую квалификацию. Рекомендуется провести инструктаж, в ходе которого следует обсудить возможные риски и способы их минимизации.
Основные меры безопасности включают в себя:
- Использование средств индивидуальной защиты (СИЗ): Работники должны быть обеспечены защитными очками, перчатками, касками и специальной обувью. Эти средства помогут предотвратить травмы при работе с тяжелыми деталями и инструментами.
- Проверка состояния оборудования: Перед началом демонтажа необходимо убедиться в исправности всех инструментов и подъемных механизмов. Неправильная работа оборудования может привести к несчастным случаям.
- Организация рабочего места: Рабочая зона должна быть свободна от посторонних предметов и хорошо освещена. Это поможет избежать спотыкания и падений, а также обеспечит лучшую видимость при выполнении работ.
- Правильная техника выполнения работ: При демонтаже пальца поворотного кулака необходимо использовать специальные инструменты, такие как съемники и ключи, чтобы избежать повреждений деталей и травм. Работы следует выполнять в соответствии с установленными стандартами и рекомендациями производителя.
- Контроль за состоянием окружающих: Во время проведения работ необходимо следить за тем, чтобы никто из посторонних не находился в зоне риска. Все работники должны находиться на безопасном расстоянии от места демонтажа.
- План действий в экстренных ситуациях: Важно заранее подготовить план действий на случай возникновения аварийных ситуаций. Все работники должны знать, как действовать в случае травмы или поломки оборудования.
Соблюдение этих мер безопасности поможет минимизировать риски и обеспечить успешное выполнение работ по демонтажу пальца поворотного кулака на грузовиках КАМАЗ. Безопасность должна быть приоритетом на всех этапах процесса, начиная от подготовки и заканчивая завершением работ.
Обслуживание и профилактика после замены
После завершения процесса демонтажа пальца поворотного кулака на грузовиках КАМАЗ, крайне важно провести комплексное обслуживание и профилактику, чтобы обеспечить надежную работу узла и предотвратить возможные поломки в будущем.
Первым шагом после замены пальца является тщательная проверка всех компонентов, связанных с поворотным кулаком. Необходимо убедиться, что все детали, такие как подшипники, втулки и уплотнители, находятся в хорошем состоянии и не требуют замены. Если обнаружены признаки износа или повреждения, их следует заменить, чтобы избежать дальнейших проблем.
Следующий этап — это смазка. Поскольку пальцы поворотного кулака работают в условиях высокой нагрузки и трения, важно обеспечить их достаточным количеством смазки. Используйте качественные смазочные материалы, рекомендованные производителем, и следуйте инструкциям по их применению. Неправильный выбор смазки или недостаточное количество может привести к быстрому износу и поломке узла.
После смазки необходимо произвести регулировку зазоров. Это поможет избежать люфта и обеспечит стабильную работу поворотного кулака. Регулировка должна проводиться с учетом рекомендаций производителя, так как неправильные параметры могут привести к ухудшению управляемости автомобиля и увеличению нагрузки на другие компоненты.
Также стоит обратить внимание на состояние тормозной системы и подвески. Поскольку эти элементы взаимосвязаны с работой поворотного кулака, их проверка и обслуживание помогут избежать дополнительных проблем. Убедитесь, что тормоза функционируют должным образом, а подвеска не имеет повреждений.
Не менее важным аспектом является тестирование автомобиля после завершения всех работ. Проведите пробный заезд, чтобы убедиться в отсутствии посторонних звуков и вибраций, а также в корректной работе рулевого управления. Если во время тестирования возникают какие-либо проблемы, их следует устранить до того, как автомобиль будет введен в эксплуатацию.
Наконец, рекомендуется вести учет всех проведенных работ и замененных деталей. Это поможет в дальнейшем планировании обслуживания и позволит быстро реагировать на возможные неисправности. Регулярное обслуживание и профилактика после замены пальца поворотного кулака — залог долгой и надежной службы вашего грузовика КАМАЗ.
