В данной статье мы подробно рассмотрим технологию демонтажа шкворней на грузовиках МАЗ, что является важной процедурой для поддержания исправности и безопасности транспортного средства. Замена шкворней — это не только необходимость при износе деталей, но и важный этап в обслуживании, который требует точности и знаний. Мы предоставим вам пошаговую инструкцию по выбиванию шкворней, обсудим методы демонтажа, приведем таблицу допусков, а также укажем на типичные ошибки и нюансы работы с поворотными кулаками, что поможет избежать проблем и повысить эффективность ремонта.
Подготовка узла и оценка состояния соединений
Перед началом демонтажа важно тщательно подготовить узел. Это включает полную очистку от грязи, смазки и коррозийных отложений. Если на поверхности остались следы старой смазки или плотные загрязнения, их следует удалить растворителем или керосином. Это обеспечит доступ к резьбовым соединениям и торцевым частям шкворней. Чистота поверхности критически важна для визуального осмотра и предотвращения попадания абразивных частиц в механизм во время разборки.
Особое внимание нужно уделить состоянию резьбы на торцах шкворней и крепежных гаек. На автомобилях МАЗ-5336 и МАЗ-5337 часто наблюдаются повреждения или загрязнения резьбы, что затрудняет накручивание съемника или выбивной головки. В таких случаях допускается аккуратная обработка резьбы напильником или плашкой, но только до восстановления ее профиля, избегая удаления лишнего металла. Качество резьбы напрямую влияет на возможность использования механических съемников.
Затем необходимо оценить степень заклинивания деталей. Если автомобиль долго стоял, вероятность прикипания шкворней к втулкам поворотного кулака близка к ста процентам. В таких ситуациях применение силы без предварительной обработки проникающими составами или нагрева будет неэффективным. Рекомендуется обильно обработать соединения жидкостью для удаления ржавчины и выдержать время экспозиции согласно инструкции производителя.
Снятие колес и освобождение доступа к торцевым крышкам шкворней — важный этап подготовки. На некоторых моделях переднего моста могут быть установлены дополнительные защитные элементы или брызговики, которые нужно удалить. Также следует проверить состояние сальников и уплотнений: если планируется замена шкворней, уплотнительные элементы также должны быть заменены на новые.
Для выполнения работы потребуется соответствующий инструмент: гаечные ключи, молотки различной массы, зубила и, по возможности, гидравлический пресс или мощный съемник. Наличие подъемного оборудования или смотровой ямы значительно упростит доступ к узлам передней подвески. Без надежной фиксации моста и поворотного кулака проводить работы по выбиванию крайне не рекомендуется из-за риска травм.
Технологии демонтажа: механические и термические методы
Существует несколько ключевых методов извлечения шкворней, выбор которых зависит от оборудования в мастерской и степени коррозии. Наиболее бережным и обоснованным вариантом является применение специализированных съемников, создающих осевое давление, выталкивающее деталь из посадочного места. Этот способ минимизирует риск деформации поворотного кулака и позволяет контролировать процесс извлечения шкворня.
Если использование съемника невозможно из-за конструктивных особенностей или отсутствия необходимого инструмента, применяется метод нагрева. Локальный нагрев корпуса поворотного кулака в области посадки шкворня способствует расширению металла и разрушению ржавчины. Для этого используется газовая горелка, с помощью которой равномерно прогревают зону вокруг отверстия. Температура должна быть достаточной для расширения, но не настолько высокой, чтобы перегреть металл, что может изменить его физико-механические свойства.
В крайних случаях, когда шкворень застрял намертво, используется комбинированный метод, сочетающий нагрев и ударное воздействие. Удары следует наносить не напрямую по торцу шкворня, а через специальную выколотку или оправку, чтобы равномерно распределить усилие. Чрезмерные ударные нагрузки могут вызвать микротрещины в теле поворотного кулака, что является серьезным дефектом для элемента рулевого управления.
На практике часто возникает ситуация, когда шкворень выходит с рывками, что указывает на наличие задиров или остатков втулки. В таких случаях необходимо делать паузы, добавлять смазку и повторно прогревать узел. Резкие рывки могут повредить резьбу на шкворне или сорвать грани гайки, поэтому усилие следует увеличивать постепенно. Использование ударного гайковерта допустимо только на начальном этапе откручивания гаек, но не для выбивания.
После успешного извлечения первого шкворня аналогичные действия выполняются со вторым. Каждую сторону следует оценивать индивидуально, учитывая сопротивление металла.
| Этап демонтажа | Описание действий | Необходимые инструменты |
|---|---|---|
| Подготовка | Подъем грузовика на подъемник, снятие колес | Подъемник, домкрат, ключи |
| Снятие шкворней | Ослабление крепежных болтов, извлечение шкворней | Гаечные ключи, молоток, съемник |
| Установка новых | Установка новых шкворней, затяжка болтов | Гаечные ключи, динамометрический ключ |
Интересные факты
Вот несколько интересных фактов о технологии демонтажа шкворней на грузовиках МАЗ:
Специальные инструменты: Для демонтажа шкворней на грузовиках МАЗ используются специализированные инструменты, такие как гидравлические прессы и съёмники. Это позволяет значительно упростить процесс и снизить риск повреждения деталей, что особенно важно для поддержания работоспособности автомобиля.
Технология "горячей" и "холодной" обработки: В зависимости от состояния шкворней и их крепления, может применяться как "горячая", так и "холодная" обработка. При "горячей" обработке детали нагреваются, что облегчает их демонтаж, тогда как "холодная" обработка требует большей физической силы и точности.
Регулярность обслуживания: Правильный демонтаж и замена шкворней являются важной частью регулярного технического обслуживания грузовиков МАЗ. Неправильная установка или игнорирование износа шкворней может привести к серьезным проблемам с управляемостью и безопасностью автомобиля, что подчеркивает важность этой технологии в эксплуатации грузовиков.
Нюансы работы с различными модификациями переднего моста

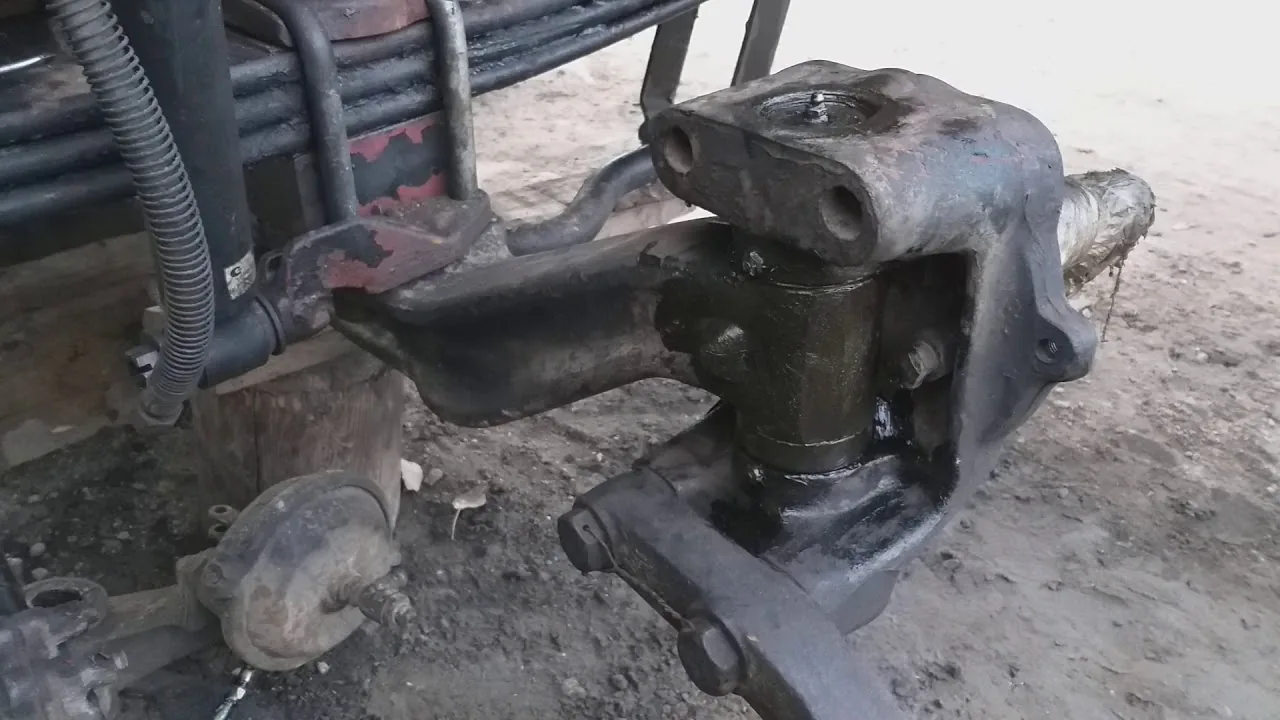

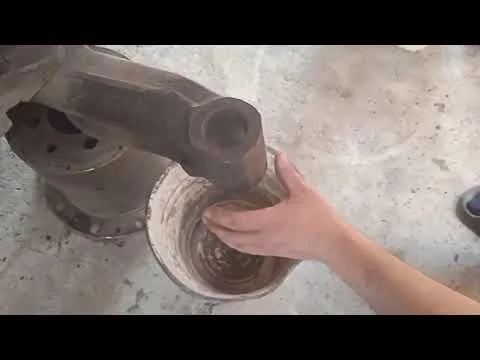

Конструкция переднего моста автомобилей МАЗ имеет уникальные характеристики, зависящие от модели и года выпуска. В классических мостах, таких как МАЗ-500А, шкворни выполнены в конической форме и фиксируются клиньями или гайками. Это требует особого внимания при демонтаже, чтобы не повредить конусные поверхности, обеспечивающие правильное положение поворотного кулака относительно балки.
Современные версии, например, мосты для МАЗ-5440 или МАЗ-6422, могут иметь усиленную конструкцию с измененной геометрией посадочных мест. В таких узлах часто используются бронзовые втулки, которые при значительном износе могут заклинивать или проворачиваться. При выбивании шкворня в таких мостах существует риск повреждения втулки, поэтому необходимо постоянно контролировать ее состояние.
Особое внимание стоит уделить мостам с интегрированными тормозными механизмами, где пространство для работы ограничено. В таких случаях использование громоздких съемников может быть затруднительным, и предпочтение отдается компактным гидравлическим инструментам. На таких мостах часто наблюдается коррозионное сцепление из-за попадания тормозной жидкости и дорожных реагентов.
Если на автомобиле установлены мосты зарубежного производства или модернизированные узлы, технологии их демонтажа могут отличаться. Рекомендуется ознакомиться с заводской документацией или каталогами запчастей для конкретной модификации. Универсальный метод «выбивания кувалдой» в данном случае не сработает и может привести к серьезным поломкам.
При работе с любыми модификациями важно учитывать состояние шкворней. Если на них имеются следы износа, задиры или коррозия, их повторная установка нецелесообразна. В большинстве случаев после демонтажа старые шкворни утилизируются, а на их место устанавливаются новые детали соответствующего ремонтного размера.
| Модель моста | Тип фиксации | Особенности демонтажа |
|---|---|---|
| МАЗ-500А | Конус + Гайка | Требует аккуратности с конусом |
| МАЗ-5336 | Цилиндр + Гайка | Склонность к прикипанию втулок |
| МАЗ-6422 | Усиленный цилиндр | Необходим мощный съемник |
Диагностика посадочных мест и сопрягаемых деталей
После удаления шкворней открывается возможность для детальной диагностики мест установки в балке и поворотном кулаке. Визуальный осмотр помогает выявить задиры, коррозию или эллипсность отверстий. Поверхность должна быть ровной, без глубоких борозд, которые могут возникнуть из-за работы изношенных втулок. Обнаружение таких дефектов требует механической обработки или замены узла.
Необходимо проверить состояние бронзовых или сталебаббитовых втулок, установленных в поворотном кулаке. Если втулки имеют значительный износ, трещины или провернуты в посадочном месте, их следует заменить. Установка новых шкворней в изношенные втулки не даст положительного результата и может быстро вывести из строя новый комплект.
Замеры диаметров отверстий выполняются с использованием нутромера или штангенциркуля с высокой точностью. Допустимые зазоры между шкворнем и втулкой строго определены заводом-изготовителем. Превышение допустимых значений даже на несколько сотых миллиметра может вызвать стуки и нестабильность управления автомобилем на высоких скоростях.
Особое внимание стоит уделить каналам смазки, которые проходят внутри шкворней или подходят к ним. Они часто забиваются старой загустевшей смазкой или продуктами износа. Перед сборкой каналы необходимо тщательно прочистить проволокой или ершиком и продуть сжатым воздухом. Смазка шкворней является ключевым фактором для долговечности узла.
Если на поверхности балки или кулака обнаружены следы коррозии, их следует зачистить до чистого металла и обработать антикоррозийным составом. Это поможет предотвратить дальнейшее разрушение металла и упростит будущие ремонты. Игнорирование коррозии может привести к тому, что через несколько лет извлечение шкворней станет практически невозможным без повреждения узла.
- Проверка геометрии отверстий с помощью нутромера
- Оценка состояния бронзовых втулок
- Очистка каналов смазки
- Удаление коррозии и заусенцев
- Замер зазоров в сопряжении
Сборка узла и типичные ошибки при монтаже
Процесс установки новых шкворней является обратным процессу их демонтажа, но имеет свои особенности. Перед запрессовкой деталей необходимо тщательно смазать их специальной тугоплавкой смазкой, предназначенной для шкворневых соединений. Использование неподходящих смазочных материалов может привести к их вымыванию или высыханию при нагреве, что вызовет сухое трение и ускоренный износ.
Запрессовка шкворней должна осуществляться равномерно, без перекосов. Неправильная установка шкворня может привести к заклиниванию поворотного кулака или неравномерному распределению нагрузок во время движения. Для контроля процесса рекомендуется использовать направляющие оправки, которые помогают правильно центрировать деталь относительно отверстия.
После установки шкворней и фиксации гаек или клиньев необходимо проверить, насколько легко вращается поворотный кулак. Он должен поворачиваться от руки с небольшим усилием, без заеданий и провалов. Если наблюдается тугой ход, следует проверить правильность сборки и отсутствие перетяжки крепежных элементов.
Заключительным этапом является регулировка углов установки колес, особенно схождения. Замена шкворней и втулок почти всегда приводит к изменению геометрии передней подвески. Эксплуатация автомобиля без регулировки схождения может привести к быстрому износу шин и ухудшению курсовой устойчивости.
В процессе ремонта часто допускаются ошибки, которые могут свести на нет все усилия. Ниже представлен список наиболее распространенных из них, чтобы избежать повторения чужого негативного опыта.
- Игнорирование нагрева при демонтаже — попытка выбить прикипевший шкворень холодным способом часто заканчивается повреждением резьбы или балки, тогда как локальный прогрев решает проблему за считанные минуты.
- Использование смазки низкого качества — применение графитовой смазки или литола вместо специализированных составов для шкворней приводит к их выдавливанию и работе узла «на сухую» уже через несколько тысяч километров.
- Отсутствие проверки втулок — установка новых шкворней в старые, изношенные втулки дает временный эффект, но люфт возвращается очень быстро, требуя повторной разборки.
- Нарушение момента затяжки — недостаточная затяжка гаек шкворней может привести к их самооткручиванию и аварийной ситуации, а перетяжка может вызвать деформацию резьбы или заклинивание.
Качественно выполненный ремонт шкворневой группы обеспечивает не только комфортную езду, но и безопасность на дороге. Правильно подобранный инструмент, соблюдение технологии нагрева и запрессовки, а также использование оригинальных запасных частей гарантируют долгий срок службы передней подвески. Регулярное обслуживание и смазка узлов помогут продлить интервалы между ремонтами и сохранить ресурс автомобиля МАЗ.
В заключение стоит отметить, что ремонт передней подвески грузовика — это серьезная задача, требующая квалификации. Соблюдение всех технологических карт и рекомендаций производителя позволяет восстановить управляемость автомобиля до заводских параметров. Экономия на запчастях или пренебрежение этапами диагностики может привести к серьезным последствиям на дороге.
Инструменты и оборудование для демонтажа шкворней
Для успешного демонтажа шкворней на грузовиках МАЗ необходимо использовать специализированные инструменты и оборудование, которые обеспечивают безопасность и эффективность работы. В этом разделе мы рассмотрим основные инструменты, которые понадобятся для выполнения данной задачи.
1. Гидравлический домкрат
Гидравлический домкрат является одним из основных инструментов, необходимых для поднятия грузовика и создания доступа к шкворням. Он позволяет безопасно и быстро поднять автомобиль на необходимую высоту, что значительно облегчает процесс демонтажа. Рекомендуется использовать домкрат с достаточной грузоподъемностью, чтобы обеспечить надежную поддержку автомобиля.
2. Набор ключей и головок
Для снятия шкворней потребуется набор ключей и головок различных размеров. Наиболее часто используются ключи на 17, 19 и 22 мм. Важно иметь как обычные, так и торцевые ключи, чтобы обеспечить доступ к труднодоступным местам. Также полезно иметь трещотку для ускорения процесса работы.
3. Молоток и зубило
Молоток и зубило могут понадобиться для удаления шкворней, особенно если они застряли или имеют коррозию. Зубило позволяет аккуратно поддеть шкворень и освободить его от креплений. Молоток используется для ударов по зубилу, чтобы обеспечить необходимую силу для демонтажа.
4. Съемник шкворней
Специальный съемник шкворней значительно упрощает процесс их демонтажа. Он позволяет равномерно распределить нагрузку и избежать повреждений при снятии шкворней. Съемники бывают различных конструкций, и выбор конкретного типа зависит от модели грузовика и состояния шкворней.
5. Смазочные материалы
Перед началом демонтажа рекомендуется обработать соединения смазочными материалами, такими как проникающая смазка или WD-40. Это поможет ослабить коррозию и упростить процесс снятия шкворней. Смазка должна быть нанесена за несколько часов до начала работы для достижения наилучшего эффекта.
6. Перчатки и защитные очки
Безопасность при выполнении работ является приоритетом. Рекомендуется использовать защитные перчатки, чтобы избежать травм рук, а также защитные очки для защиты глаз от возможных осколков и пыли. Это особенно важно при работе с инструментами, которые могут создавать искры или мелкие частицы.
7. Подъемное оборудование
В некоторых случаях может потребоваться использование подъемного оборудования, такого как подъемник или эстакада. Это оборудование позволяет обеспечить более удобный доступ к нижней части грузовика и облегчает процесс демонтажа шкворней. Подъемники могут быть как стационарными, так и мобильными, в зависимости от условий работы.
Использование правильных инструментов и оборудования не только ускоряет процесс демонтажа шкворней, но и значительно снижает риск повреждений как автомобиля, так и работающего персонала. Подготовка и наличие всех необходимых инструментов перед началом работы являются залогом успешного выполнения задачи.
Безопасность при проведении работ по демонтажу
При проведении работ по демонтажу шкворней на грузовиках МАЗ безопасность является одним из ключевых аспектов, который необходимо учитывать на всех этапах. Неправильные действия или пренебрежение мерами предосторожности могут привести к серьезным травмам как для работников, так и для окружающих. Поэтому перед началом демонтажных работ следует ознакомиться с основными правилами безопасности.
Первым шагом к обеспечению безопасности является подготовка рабочего места. Оно должно быть хорошо освещено и очищено от лишних предметов, которые могут стать причиной травм. Необходимо также убедиться, что все инструменты и оборудование находятся в исправном состоянии и готовы к использованию.
Работники, участвующие в демонтаже шкворней, должны быть обеспечены индивидуальными средствами защиты. К ним относятся защитные очки, перчатки, каски и специальные обувь, которые помогут предотвратить травмы в случае падения тяжелых предметов или случайного контакта с острыми частями.
Перед началом работ необходимо провести инструктаж для всех участников процесса. Важно объяснить, какие действия будут выполняться, какие инструменты будут использоваться и какие потенциальные опасности могут возникнуть. Также следует обратить внимание на правильные техники подъема и перемещения тяжелых предметов, чтобы избежать травм спины и других частей тела.
При демонтаже шкворней необходимо использовать специальные инструменты, такие как гидравлические домкраты и съемники, которые помогут безопасно и эффективно выполнить задачу. Работать с тяжелыми деталями следует в команде, чтобы минимизировать риск травм. Один человек должен контролировать процесс, а другой — выполнять физическую работу.
Важно также учитывать, что шкворни могут быть подвержены коррозии и другим повреждениям, что может затруднить их демонтаж. В таких случаях следует применять специальные смазочные средства, которые помогут облегчить процесс. Однако при использовании химических веществ необходимо соблюдать осторожность и следовать инструкциям производителя, чтобы избежать химических ожогов или других негативных последствий.
Наконец, после завершения работ по демонтажу шкворней необходимо провести уборку рабочего места и проверить, не остались ли инструменты и детали, которые могут представлять опасность. Все использованные средства защиты должны быть очищены и проверены на наличие повреждений, чтобы они были готовы к следующему использованию.
Соблюдение всех этих мер предосторожности поможет обеспечить безопасность работников и повысить эффективность процесса демонтажа шкворней на грузовиках МАЗ.
Рекомендации по обслуживанию и профилактике шкворней
Обслуживание и профилактика шкворней на грузовиках МАЗ играют ключевую роль в обеспечении надежности и безопасности транспортных средств. Шкворни, являясь важными элементами подвески, отвечают за соединение оси с рамой автомобиля и обеспечивают необходимую подвижность. Правильный уход за ними позволяет избежать преждевременного износа и поломок, что, в свою очередь, снижает затраты на ремонт и увеличивает срок службы автомобиля.
Первым шагом в профилактике шкворней является регулярная проверка их состояния. Рекомендуется проводить осмотр каждые 10 000 километров пробега или перед длительными поездками. В процессе проверки необходимо обращать внимание на наличие люфта, трещин и коррозии. Если обнаружены какие-либо дефекты, следует незамедлительно произвести замену или ремонт шкворней.
Важным аспектом обслуживания является смазка шкворней. Для этого используются специальные смазочные материалы, которые обеспечивают надежную защиту от износа и коррозии. Смазку рекомендуется производить каждые 5 000 километров пробега или по мере необходимости. При этом важно следить за тем, чтобы смазка равномерно распределялась по всей поверхности шкворня и не было засоров в смазочных отверстиях.
Также стоит обратить внимание на состояние крепежных элементов, таких как гайки и болты, которые фиксируют шкворни. Они должны быть затянуты с необходимым усилием, чтобы избежать их ослабления в процессе эксплуатации. Рекомендуется периодически проверять их на наличие признаков коррозии и при необходимости заменять на новые.
Не менее важным является контроль за состоянием подвески в целом. Износ других элементов, таких как амортизаторы и пружины, может негативно сказаться на работе шкворней. Поэтому рекомендуется проводить комплексные проверки подвески и при необходимости производить замену изношенных деталей.
Наконец, стоит отметить, что правильная эксплуатация грузовика также влияет на состояние шкворней. Избегание резких маневров, перегрузок и частых поездок по плохим дорогам поможет значительно продлить срок службы шкворней и других элементов подвески. Соблюдение всех этих рекомендаций позволит обеспечить надежную работу грузовиков МАЗ и снизить риск возникновения серьезных поломок в будущем.
